SPD194EZ-9S4多功能技术参数说明书SPD194EZ-9S4中汇电气
长沙中汇电气有限公司本企业已通过ISO9001：2008质量管理体系认证GB194E-9S4多功能(网络)电力仪表使用说明书长沙中汇电气有限公司安装、使用产品前请阅读使用说明书该说明书请保留备用1、多功能电力仪表概述：1.1产品特点智能多功能电力仪表具有精确的电力参数测量、可编程越线报警功能等；配有丰富的输入输出接口，可用于现场设备状态的检测与控制，为电力应用专家提供测量支持，为SCADA和智能电网提供数据基础，为高效智能管理电能提供决策依据。
以高可靠的工业标准设计而成，采用多种隔离和抗干扰措施，能够在高干扰电力系统环境中可靠运行。
1.2产品领域智能多功能电力仪表既可作用电力参数指示器，替代模拟指针仪表和数字面板，也可作用为自动化系统的前端采集元器件，亦可作为配电系统的连续测量和监视单元.主要应用领域有：工业配电自动化系统变电站自动化系统发电厂厂用电系统高低压开关柜智能大厦电气工程能效管理系统多功能电力仪表是针对电力系统、工矿企业、公共设施、智能大厦等电力监控需求而设计的高精度、高可靠、高性价比的智能配电仪表产品。
长沙中汇电气有限公司长沙中汇电气有限公司2、技术指标2.1性能参数2.2电气绝缘性能a)介质强度符合GB/T13729规定，工频电压2.5kV，时间1分钟。
b)绝缘电阻符合GB/T13729的规定，500V兆欧表测试，绝缘电阻值小于100MΩC)冲击电压符合GB/T13729规定，承受1.2/50μs峰值为5kV的标准电波的冲击。
2.3机械性能振动符合GB/T13729标准，严酷等级为B级。
冲击符合GB/T13729标准，严酷等级为B级。
碰撞符合GB/T13729标准，严酷等级为I级。
2.4电磁兼容性能静电放电抗扰度符合GB/T17626.2（IEC61000-4-2)规定，严酷等级为IIII级。
射频电磁场辐射抗扰度符合GB/T17626.3(IEC61000-4-3)规定，严酷等级为III级。
三相电子式多功能电能表使用说明书
DTSD1277型DSSD1277-B型三相电子式多功能电能表使用说明书安装、使用产品前请阅读使用说明书石家庄科林自动化有限公司目录1概述 ....................................................................................................................................错误！未定义书签。
2工作原理 ............................................................................................................................错误！未定义书签。
3技术参数 ............................................................................................................................错误！未定义书签。
3.1主要型号 ...............................................................................................................................错误！未定义书签。
3.2主要技术参数 .......................................................................................................................错误！未定义书签。
3.3抄表及全失压电池 ...............................................................................................................错误！未定义书签。
多功能电力仪表

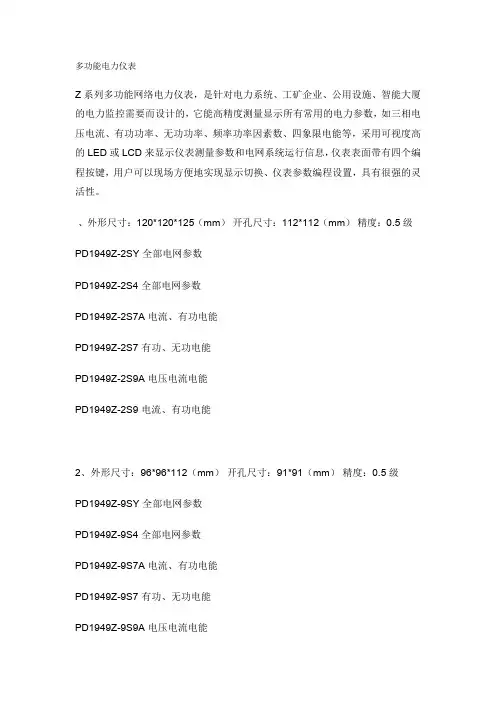

多功能电力仪表Z系列多功能网络电力仪表，是针对电力系统、工矿企业、公用设施、智能大厦的电力监控需要而设计的，它能高精度测量显示所有常用的电力参数，如三相电压电流、有功功率、无功功率、频率功率因素数、四象限电能等，采用可视度高的LED或LCD来显示仪表测量参数和电网系统运行信息，仪表表面带有四个编程按键，用户可以现场方便地实现显示切换、仪表参数编程设置，具有很强的灵活性。
、外形尺寸：120*120*125（mm）开孔尺寸：112*112（mm）精度：0.5级PD1949Z-2SY 全部电网参数PD1949Z-2S4 全部电网参数PD1949Z-2S7A 电流、有功电能PD1949Z-2S7 有功、无功电能PD1949Z-2S9A 电压电流电能PD1949Z-2S9 电流、有功电能2、外形尺寸：96*96*112（mm）开孔尺寸：91*91（mm）精度：0.5级PD1949Z-9SY 全部电网参数PD1949Z-9S4 全部电网参数PD1949Z-9S7A 电流、有功电能PD1949Z-9S7 有功、无功电能PD1949Z-9S9A 电压电流电能PD1949Z-9S9 电流、有功电能E系列产品是一种具有可编程测量、显示、数字通讯和电能脉冲变送输出等功能的多功能智能仪表，能够完成电量测量、电能计量、数据采集、显示及传输功能，可广泛应用于变电站自动化、智能建筑、企业内部电能测量、管理、考核。
实现LED现场显示和远程RS-485数字接口通讯，采用MODBUS-RTU通讯协议。
1、外形尺寸：120*120*112（mm）开孔尺寸：112*112（mm）精度：0.5级PD1949E-2SY 全部电量参数PD1949E-2S4全部电量参数PD1949E-2S7A四象限电能三相电流PD1949E-2S9A三相电压、电流和电能PD1949E-2S7四象限电能PD1949E-2S9三相电流和有功电能2、外形尺寸：96*96*112（mm）开孔尺寸：91*91（mm）精度：0.5级PD1949E-9SY 全部电量参数PD1949E-9S4 全部电量参数PD1949E-9S7 四象限电能PD1949E-9S9 三相电流和有功电能PD1949E-2S7A 四象限电能三相电流PD1949E-2S9A 三相电压、电流和电能3、外形尺寸：80*80*85（mm）开孔尺寸：76*76（mm）精度：0.5级PD1949E-3S4 全部电量参数PD1949E-3S7 四象限电能PD1949E-3S9 三相电流和有功电能PD1949E-3S7A 四象限电能三相电流PD1949E-3S9A 三相电压、电流和电能多功能谐波表数量(台) 价格(元/台)≥1 1.00元/台∙∙∙供应PD194Z-9HY/2HY多功能谐波表/电流表H系列经济型多功能谐波表PD194Z-2H4/9H4 PD194E-9H4/2H4 PD194Z-2H4 PD194Z-9H4 PD194Z-2HY PD194Z-9HYPD194E-2H4 PD194E-9H4 PD194E-2HY PD194E-9HY参数精度等级U,I为0.2级P,Q为0.5级, 有功电能0.5S 无功电能1级显示LED或LCD显示网络三相三线三相四线电压额定值AC100V/AC380V(订货时说明)过负荷测量:1.2倍,瞬时:2倍/10s功耗<1VA(每相阻抗>300kΩ电流额定值AC1A/AC5A(订货时说明)过负荷持续:1.2倍, 瞬时:10倍/5s功耗<0.4VA(每相)阻抗<20MΩ频率50/60Hz ±10%谐波电压及电流总谐波含量(2----21谐波总含量)电能正负有功无功电能计量电源工作范围AC/DC:80V~270V功耗≤5VA输出模块脉冲输出2路电能脉冲输出,光耦继电器,常数:5000imp/kWh(kvarh) 通讯接口1路(2路)RS485通讯接口, MODBUS-RTU协议开关量输入4路(3路或4路)开关量输入,干结点方式开关量输出4路(2路)继电器输出变送输出4路模拟量变送输出:0/4~20mA或0~5/10V工作条件-10~55℃,相对湿度≤93%,无腐蚀性气体场所,海拔高度≤2500m隔离耐压输入和电源>2kV,输入和输出>1kV,电源和输出>2kV绝缘>100MΩ外形尺寸:96×96mm, 120×120mm开孔尺寸:92×92mm, 111×111mm数显表数量(台) 价格(元/台)≥1 1.00元/台∙∙∙供应PZ48-AI可编程智能电测数显仪表批发价PZ48-AI交流电流表PZ48-AV交流电压表PZ48-AI3三相交流电流表PZ48-AV3三相交流电压表PZ48-F 频率表72方形智能表PZ72-AI交流电流表PZ72-AV交流电压表PZ72-AI3三相交流电流表PZ72-F 频率表80方形智能表PZ80-AI交流电流表PZ80-AV交流电压表PZ80-AI3三相交流电流表PZ80-AV3三相交流电压表PZ80-F 频率表PZ96B-P3三相有功功率表PZ96B-Q4三相无功功率表96方形智能表PZ96-AI交流电流表PZ96-AV交流电压表PZ96-AI3三相交流电流表PZ96-AV3三相交流电压表PZ96-P3三相有功功率表PZ96-Q3三相无功功率表PZ96-PF功率因数表PZ96-D功率因数角度表42方形智能表PZ42-AI交流电流表PZ42-AV交流电压表PZ42-AI3三相交流电流表PZ42-AV3三相交流电压表PZ42-P3三相有功功率表PZ42-PF功率因数表PZ42-D功率因数角度表PZ96B-AI交流电流表PZ96B-AV交流电压表PZ96B-AI3交流电流表PZ96B-AV3交流电压表PZ96B-P3三相有功功率表PZ96B-Q3三相无功功率表PZ96B-PF功率因数表PZ96B-D功率因数角度表16槽形智能表PZ16-AI交流电流表PZ16-AV交流电压表PZ16-AI3交流电流表PZ16-AV3交流电压表PZ16-P3三相有功功率表PZ16-Q3三相无功功率表PZ16-PF功率因数表PZ16-D功率因数角度表46槽形智能表PZ46-AI交流电流表PZ46-AV交流电压表PZ46-AI3交流电流表PZ46-AV3交流电压表PZ46-P3三相有功功率表PZ46-Q3三相无功功率表PZ46-PF功率因数表PZ46-D功率因数角度表。
导轨电能表说明书
三、技术参数 项目
精度等级
额定电压 电流规格 工作电压
技术指标
4P
7P-1
有功：1.0 级
7P-0.5 有功：0.5 级 无功：2.0 级
220V
3X220/380V
1.5（6）A、5(20)A、10（40）A、20（80）A
正常工作电压范围：0.9-1.1Un 极限工作电压范围：0.7-1.2Un
（2）7P-1/7P-0.5
注：实际接线时请以仪表实物侧接线图为准，其中，4P-1 的接线图中变量 6 表示无功脉冲和时钟脉冲的可选项。（默认为时钟脉冲输出）
4.2、安装注意事项及方法 4.2.1、仪表应装在室内通风干燥的地方，采用 35mm 标准导轨方式安装。 4.2.2、安装接线时应按照仪表实物侧面的接线图进行接线，最好用铜接线头接 入。对于直接接入式仪表接线时应注意接线和出线方向，并将螺钉拧紧，避免因 接触不良而引起仪表工作不正常；经电流互感器接入式的仪表接线时应注意电流 互感器次级的极性。 五、使用说明 5.1 面板格式 （1）4P
●通信工作方式：半双工
●通信速率：9600bps(默认）、4800bps、2400bps、1200bps 可选
5.4.2 通信连接方式
●通信连接的线形连接方式
●通信接连的环形连接方式
5.4.3 通讯协议
多功能电力仪表使用 MODBUS-RTU 通讯协议，MODBUS 协议详细定义校验码、
数据系列等，这些都是特定数据交换的必要内容。MODBUS 协议在一根通讯线上
（电量显示小数位可浮动，以下同）
显示内容表示当前有功总电量为 57.52KWH
序号 10
名称 无功总电量
格式
说明
xxxxx.xx 或
PMC-630C多功能仪表
多功能电力仪表产品简介|江阴雅达电子多功能电力仪表用于配电系统的连续监视与控制。
可测量双回路三相电流、功率、电能和需量，以及一路母线三相电压。
具备4路数字量输入（DI），1路24V直流辅助电源输出。
所有数据都可以通过RS485通信口用Modbus®-RTU协议读出。
双回路多功能表将精确测量、智能化多功能和简单人机界面结合在一起。
多功能电力仪表，节省盘面空间，占用通信资源少，降低配电监控系统和能源管理系统的造价，用户在实现配电自动化和能源管理的同时节省大量投资。
应用领域|JingYinYaDa■能源管理系统■工业自动化■小区电力监控■变电站自动化■配电网自动化■智能建筑雅达电子2015最新款产品图面板显示：安装方法1).在固定的配电柜上，选择合适的地方开一个开孔尺寸的安装孔。
2).取出仪表，松开定位螺丝，取下固定夹。
3).将仪表安装插入配电柜的仪表孔中。
4).插入仪表的固定夹，固定定位螺丝。
注：L-N为辅助电源请按仪表外壳接线图正确接线！产品名称仪表接线图数显表说明书仪表开孔尺寸多功能测控仪表仪表接线图数显表说明书开孔：91*91智能电力监控仪表仪表接线图数显表说明书开孔：76*76综合电力监控仪仪表接线图数显表说明书开孔：67*67三相网络电力仪表仪表接线图数显表说明书开孔：45*45三相网络电力仪表仪表接线图数显表说明书开孔：91*45多功能谐波表仪表接线图数显表说明书开孔：111*111三相智能数字仪表仪表接线图数显表说明书江阴雅达电子单相智能数字仪表仪表接线图数显表说明书输入信号产品采用了每个测量通道单独采集的计算方式，保证了使用时完全一致、对称，其具有多种接线方式，适用于不同的负载形式。
接线图完整版|Dimensions辅助电源江阴雅达多功能电力仪表具备通用的(AC/DC)开关电源输入接口，若不作特殊声明，提供的是220V(AC/DC)或110V(AC/DC)电源接口的标准产品，仪表极限的工作电源电压为AC/DC：80-270V，请保证所提供的电源适用于该系列产品，以上防止损坏产品。
egn多功能电力仪表说明书
egn多功能电力仪表说明书尊敬的用户，感谢您购买我们的egn多功能电力仪表。
在使用前，请仔细阅读本说明书，确保您了解并熟悉其各项功能和操作方法。
第一章：产品概述egn多功能电力仪表是一种广泛应用于电力监测、计量和控制领域的设备。
它具有高精度测量、多功能显示、数据存储和远程通信等功能，可以满足不同用户的需求。
本仪表适用于电力局、工矿企业、公共事业单位等需要对电力设备进行监控和管理的场所。
第二章：产品特点1. 高精度测量：采用先进的传感器和测量技术，对电压、电流、有功功率、无功功率、功率因数等电力参数进行高精度测量。
2. 多功能显示：配备大屏幕液晶显示屏，可同时显示多个电力参数，方便用户实时掌握电力设备的运行状态。
3. 数据存储：内置大容量存储芯片，可记录大量的电力参数数据，方便用户进行历史数据查询和分析。
4. 远程通信：支持多种通信协议，如Modbus、RS485等，可实现与上位机或其他智能设备的远程通信，方便用户进行远程监控和管理。
5. 多种安装方式：提供壁挂式和导轨式两种安装方式，方便用户根据不同需求进行选择。
6. 安全性高：具备过载保护、短路保护、过压保护等功能，可有效保障用户设备和人身安全。
7. 易于操作：配备简单易用的操作按键和菜单界面，用户可轻松完成各项操作。
第三章：技术参数1. 测量精度：电压、电流测量精度为±0.5%，有功功率、无功功率、功率因数测量精度为±1%。
2. 显示尺寸：800×480像素，大屏幕液晶显示屏。
3. 数据存储容量：内置1GB存储空间，可记录超过10万条电力参数数据。
4. 通信协议：支持Modbus、RS485等通信协议。
5. 工作电源：AC 100-240V，50/60Hz。
6. 功耗：小于5W。
7. 安装方式：壁挂式和导轨式可选。
8. 过载保护、短路保护、过压保护等功能。
9. 工作环境：-20℃～+50℃，湿度小于85%。
第四章：操作说明1. 开机：按下电源键，仪器自动开机，液晶显示屏亮起并显示欢迎画面。
多功能电力仪表用户手册
多功能电力仪表用户手册一、产品简介该系列产品是一种具有可编程测量、显示、数字通讯和电能脉冲变送输出等多功能智能仪表，能够完成电量测量、电能计量、数据显示、采集及传输，可广泛应用变电站自动化、配电自动化、智能建筑、企业内部的电能测量、管理、考核。
测量精度为0.5级，实现LED 现场显示和远程RS-485数字接口通讯，采用MODBUS-RTU通讯协议。
二、技术参数三、安装与接线96 96×96 91×91 96 96 9580 80*80 76*76 80 80 9072 72*72 67*67 72 72 903．2 安装方法(1) 在固定配电柜开开孔尺寸大小的孔；(2) 取出仪表，松开螺丝，取下固定支架；(3) 仪表由前插入安装孔；(4) 插入仪表固定支架，并拧紧螺丝固定仪表。
3．3端子接线图三相四线接线图三相三线接线图(注1：尺寸不同接线方式都相同)（注2：电流线星号为进线，进出线接反，电能计量到反相电能。
）四、编程操作4．1 进入和退出编程状态进入编程状态:在测量显示状态时按住“SET”键1秒钟，进入密码认证页面，使用“◄”键,“▲”键和“▼”键输入密码(默认用户密码为1111)，再按“SET”键就进入编程状态页面。
注意：如果输入密码按“SET”键后，退出到测量显示状态，则表示输入密码不正确。
退出编程状态：在编程状态，一直按住“SET”键2秒钟，退出编程状态，会提示用户选择是否保存设置值，“yes”保存设置值，“no”不保存设置值。
按“SET”键保存，按其它键不保存。
4．2 编程操作中按键的使用功能键SET：确认设置值，进入下一项设置或退出设置。
位选键◄：循环选定要设置的数码管，选定的数码管呈闪烁状态。
增加键▲：改变闪烁位数码管的数值(数码管数值从0到9循环)。
减小键▼：改变闪烁位数码管的数值(数码管数值从9到0循环)。
序号序号内容说明显示范围进入菜单密码CodE 0~9999说明：输入进入菜单的密码，只有密码正确才能进入菜单，出厂预设值为11111接线方式NEt 3P3L、3P4L 说明：3P3L三相三线接法、3P4L三相四线接法2电压倍率Pt 1~9999说明：本项设定的为线路所用PT的倍率，出厂预设定为1，如线路所用PT类型为：10kV/1 00V，则该项整定值为1003电流倍率Ct 1~9999说明：本项设定的为线路所用CT的倍率，出厂预设定为1，如线路所用CT类型为：600A/ 5A，则该项整定值为1204显示方式diSP 0~99说明：0为固定显示方式，手动切换显示项；1~99设置页面为自动切换，设置的值为显视的间隔时间，单位秒5通信地址Addr 1~247 说明：仪表地址，多机通信时用于识别本机6通信波特率bAUd 2400、4800、9600、19200、38400 说明：用于设定RS485通讯的波特率，出厂预设值为96007通信数据格式dAtA n.8.1、o.8.1、e.8.1、n.8.2说明：n.8.1无校验位8个数据位1个停止位、o.8.1奇校验8个数据位1个停止位、e.8.1偶校验8个数据位1个停止位、n.8.2无校验位8个数据位2个停止位8电能清0 Eclr yes、no 说明：yes电能数据清0，no电能数据不变9保存参数修改值选择SAVE yes、no 说明：yes保存参数修改值，no以前参数值不变10菜单进入密码Code 0~9999 说明：设置进入菜单的密码，密码预设值为1111五、面板说明与测量信息显示页面内容说明1三相电压分别显示电压Ua、Ub、Uc(3相4线)或Uab、Ubc、Uca(3相3线)，单位为V，在K指示灯亮的情况下为KV。
