红外与微光
红外灯基础知识
红外灯基础知识红外夜视技术分为主动红外夜视技术和被动红外夜视技术。
主动红外夜视技术是通过主动照射并利用目标反射红外源的红外光来实施观察的夜视技术。
被动红外夜视技术是借助于目标自身发射的红外辐射来实现观察的红外技术，它根据目标与背景或目标各部分之间的温差或热辐射差来发现目标。
其装备为热像仪。
热成像仪具有不同于其它夜视仪的独特优点，如可在雾、雨、雪的天气下工作，作用距离远，能识别伪装和抗干扰等，已成国外夜视装备的发展重点，并将在一定程度上取代微光夜视仪。
监控领域的夜视系统主要采用主动红外夜视技术，其主要产品为红外灯和日夜转换摄像机。
红外灯的原理及其特性光是一种电磁波，它的波长区间从几个纳米（1nm=10-9m）到1毫米（mm）左右。
人眼可见的只是其中一部分，我们称其为可见光，可见光的波长范围为380nm～780nm，可见光波长由长到短分为红、橙、黄、绿、青、兰、紫光，波长比紫光短的称为紫外光，波长比红外光长的称为红外光。
通常人们将红外光划分为近、中、远红外三部分。
近红外指波长为0.75～3.0微米；中红外指波长为3.0～20微米；远红外则指波长为20～1000微米。
红外灯有不同的功率及715Nm、830nM两种波长，波长的不同决定了红外灯照明距离和效果：1．715nM的红外灯由于其照明距离远，效果好，但是会产生红暴情况（现在家用数码相机的补光用的就是这种红外灯）；2．使用830nM的红外灯基本没有红暴现象或是红暴很少，但在实际应用中应选用低照度摄像机。
红外灯的照射距离红外灯的最大照明范围取决于天气条件、物体的反光率和周围的光照水平，红外聚光灯最远的投射范围基本如下：500W =150至200米300W =80至120米50 W =15至30米30 W =5至15米红外灯管介绍目前监控领域中使用的红外灯主要为半导体固体发光（红外发光二极管）红外灯。
红外发光二极管由红外辐射效率高的材料（常用砷化镓GaAs）制成PN结，外加正向偏压向PN结注入电流激发红外光。
夜视仪介绍
夜视仪相关知识夜视仪原理、夜视仪白天可以看吗？红外成像仪器分类夜视仪使用寿命关于微光夜视仪一、什么是夜视仪？一提到夜视的很多人都会问有没有夜视望远镜，夜视眼镜，红外望远镜，其实望远镜跟就没有什么夜视的，红外的，这些指的都是夜视仪，望远镜和夜视仪的原理是不一样的，它只能在白天和有光线的条件下使用，而夜视仪以像增强器为核心器件的夜间外瞄准具，其工作时不用红外探照灯照明目标，而利用微弱光照下目标所反射光线通过像增强器在荧光屏上增强为人眼可感受的可见图像来观察和瞄准目标。
红外夜视仪是利用光电转换技术的军用夜视仪器。
它分为主动式和被动式两种：前者用红外探照灯照射目标，接收反射的红外辐射形成图像；后者不发射红外线，依靠目标自身的红外辐射形成“热图像”，故又称为”热像仪”。
二、视仪白天可以看吗？经常会有顾客问这么一个问题，夜视仪白天可以看吗？如果不可以的话，那我们怎样试验效果?因为本公司晚上不营业，所以顾客很担心万一买回去产品再不管用怎么办。
这里要告诉大家一个夜视仪本身是不可以在白天工作的，除非yukon 5X42除外别的在白天可以看，但并不是市面上所说的昼夜兼用的，而5X42就算白天可以看，但效果也是很差的，适用价值不是很高（白天的话）。
不过最近新推出了一种夜视仪，统称全天候数码夜视仪，这个在晚上和白天都可以看，它里面是数码CCD管，它内置拍照和录像功能，只需要迷你SIM卡，像我们一般的手机内存卡也可以。
但向其他以像增强器为核心器件的夜视仪，如果想要白天试验效果的话，可以盖上盖子看下，因为盖子上大部分都会有个针眼或者是一个厚厚的和太阳眼镜似的片子，可以直接盖上测试下，因为有盖子的原因，视野会比晚上要小一些。
这样可以模拟晚上的效果，购买的时候你可以看下，心里有个大概即可。
三、外成像仪器分类能够将物体红外辐射(即热辐射)分布转换成人眼可见的图象，并能进行检测的仪器统称为红外热像仪。
红外成像仪器可应用于民用、工业、医疗等各个领域。
夜视集团通过国家科技部“昆明国家红外微光光电子高新技术产业化基地”认定
公 司 以及红 外公 司 的工房及 展室 。公 司领导 向专 家组详 细介 绍 了公 司各 类 产品 的研 发 和产业 化情况 以及 产 业化 基地 的建设 概况 ， 并 向专家 组做 了产业 化基 地 的工作 汇 报 。专 家 组一 致认 为 产 业化 基 地 的建设 和发 展 符合 国家 调整产 业结 构 、 促 进军 民融合 、 促 进红外 微光 光 电子 技术 产 业化 、 促进 区域 高新 技 术产 业 发展 的方
收稿 日期 ： ２ ０ １ ２年 １ ２月 １ ４日
责 任编辑
郑 练
２ ）分 类 。将 制 品放在 洁净 的 白纸 上 ， 用镊 子 将
写 石 写 石 ！ 牙 石 ＼ ！ ； 蛤
夜视 集 团通 过 国家 科 技部 “ 昆 明 国家 红 外 微 光光 电 子高 新 技 术产 业化 基 地 ＂ 认 定
［ １ １张文 兵 ． 小 型 复 杂 塑件 注 塑 模 的设 计 研 究 ［ Ｊ ］ ． 北 京 Ｔ 业
职业 技 术 学 院 学 报 ， ２ ０ ０ ９ ， ８ （ １ ） ： ６ － ８ ．
表 面不允许 欠压 ， 合 格后送 交专 检 。
专检 合格 后 方 可 批 量 生 产 。生 产 中对 尺 寸 ０ ． ７ 【 】 。 ｍｍ 及 毛刺巡 检 ， 监控 制 品 的表 面 质 量 ， 不 允 许有 欠压 。
版社 ， ２ ０ ０ ８ ．
红外夜视技术漫谈-夜视仪和战争
红外夜视技术漫谈----夜视仪和战争古今中外的战场上，人们十分重视利用夜幕掩护，夺取白天难以取得的战果。
在朝鲜战场上，美军曾发出"太阳是我们的，月亮是中国人的"叹息。
然而，纵观近期几场局部战争，美军却几乎全是从夜间发起的。
正如海湾战争中的美军空战主要指挥官、空军少将格罗松说："永远不要忘记，海湾战争的开始、作战和获胜都是在夜间。
"美军从怯于夜战到敢于夜战，要归功于夜视技术。
夜视技术是应用光电探测和成像器材，将肉眼不可视目标转换（或增强）成可视影像的信息采集、处理和显示技术。
在夜暗环境中存在着少量的自然光，如月光、星光、大气辉光等，统统称为夜天光。
因为它们和太阳光比起来十分微弱，所以又叫作夜微光。
人眼视网膜的感光灵敏度不高，在微光条件下不能充分"曝光"。
这是造成人们在夜暗环境中不能正常观察的一个原因。
夜暗环境中，除了有微光存在外，还有大量的红外光。
世界上一切物体每时每刻都在向外发射红外线，所以无论白天黑夜，空间都充满了红外线。
但红外线不论强弱，人们都不能看到。
夜视器材就是利用微光和红外线这两个条件，把来自目标的人眼看不见的光（微光或红外光）信号转换成为电信号，然后再把电信号放大，并把电信号转换成人眼可见的光信号。
这种光-电-光的两次转换乃是一切夜视器材实现夜间观察的共同途径。
1934年，荷兰的霍尔斯特（G·Holst）等人制成第一只近贴式红外变像管，树立起了人类冲破夜暗的第一块里程碑。
随着夜视技术的不断进展，品种不断增多，目前主要有：一、主动式红外夜视仪主动式红外夜视仪目前发展较为成熟，造价低廉，而且由于自身携带红外光源，所以受环境照明条件的影响较小，观察效果比较好。
观察实用距离一般300米左右，主要用于近距离侦察与搜索、短射程武器的夜间瞄准和各种车辆的夜间驾驶。
缺点主要是容易暴露。
因为红外探照灯发射的红外光束虽不能被肉眼察觉，但能被对方用仪器探测到。

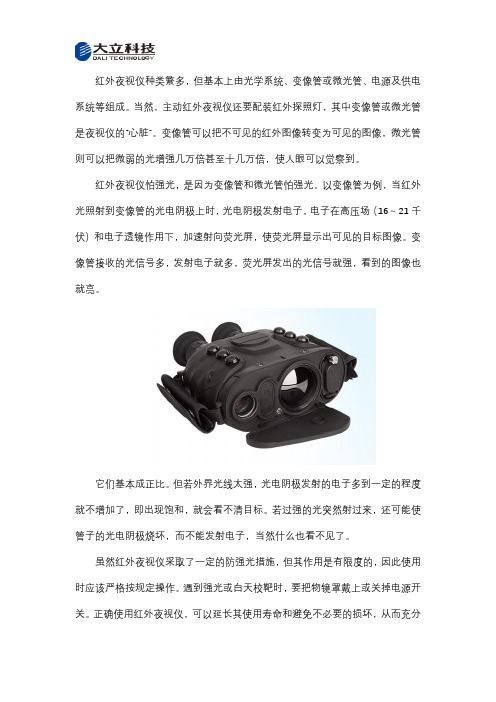

红外夜视仪的使用说明
红外夜视仪种类繁多，但基本上由光学系统、变像管或微光管、电源及供电系统等组成。
当然，主动红外夜视仪还要配装红外探照灯，其中变像管或微光管是夜视仪的“心脏”。
变像管可以把不可见的红外图像转变为可见的图像，微光管则可以把微弱的光增强几万倍甚至十几万倍，使人眼可以觉察到。
红外夜视仪怕强光，是因为变像管和微光管怕强光。
以变像管为例，当红外光照射到变像管的光电阴极上时，光电阴极发射电子，电子在高压场（16～21千伏）和电子透镜作用下，加速射向荧光屏，使荧光屏显示出可见的目标图像。
变像管接收的光信号多，发射电子就多，荧光屏发出的光信号就强，看到的图像也就亮。
它们基本成正比。
但若外界光线太强，光电阴极发射的电子多到一定的程度就不增加了，即出现饱和，就会看不清目标。
若过强的光突然射过来，还可能使管子的光电阴极烧坏，而不能发射电子，当然什么也看不见了。
虽然红外夜视仪采取了一定的防强光措施，但其作用是有限度的，因此使用时应该严格按规定操作。
遇到强光或白天校靶时，要把物镜罩戴上或关掉电源开关。
正确使用红外夜视仪，可以延长其使用寿命和避免不必要的损坏，从而充分发挥红外夜视仪的作用。
夜视仪使用说明：1.夜视仪是用于在夜间和微光下观察目标的精密光电子仪器。
为满足在极低照度下工作，夜视仪配有红外线发射器。
2．夜视仪在没有保护盖时禁止白天开启。
在有光照的屋子里检查夜视仪工作性能时，应该在夜视仪带镜盖时进行，且不超过3分钟.并且夜视仪不应对着强光源，强光进入夜视仪内部有可能将其损坏或消少夜视仪的使用寿命。
用带有镜盖的夜视仪观察物体时也应避免强闪光。
当强光进入夜视仪时其能见度会下降甚至消失。
此时，应立即将夜视仪从强光源处拿走。
过1-2分钟后，夜视仪功能会恢复。
特别强的光源会导致夜视仪损坏（如白天持续十秒）。
3.夜视仪允许1分钟以内的强闪光和闪烁，视场观察到的光斑不是夜视仪的缺陷，而是外部光源闪烁引起的。
夜视仪在标准方式工作时不会出现光斑，夜视仪视场存在少量的黑点和亮点不是其质量缺陷，而是符合夜视仪的质量标准。
红外传感器论文

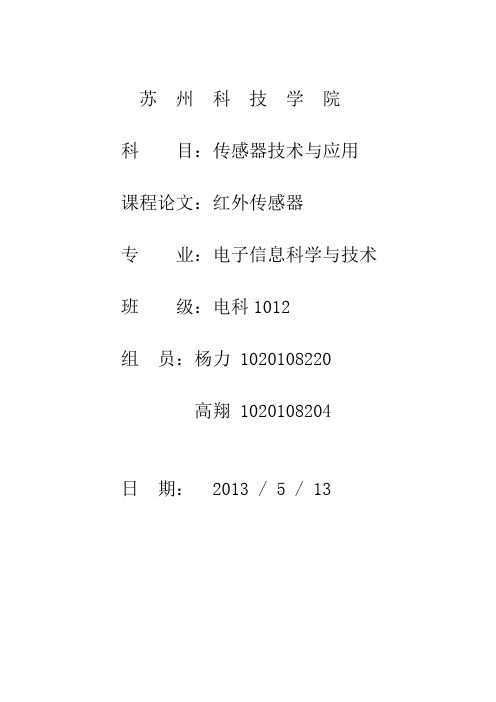

苏州科技学院科目：传感器技术与应用课程论文：红外传感器专业：电子信息科学与技术班级：电科1012***** 1020108220高翔 1020108204日期： 2013 / 5 / 13摘要 (1)一：引言 (1)二：红外传感器的综述 (1)2.1 红外传感器定义 (1)2.2 红外传感器分类 (1)2.3 红外传感器的行业前景 (2)三：红外传感器原理及其特性介绍 (2)3.1 红外传感器原理 (2)3.2 红外传感器系统 (3)3.3 红外传感器的主要物理量 (3)3.4 红外传感器特点 (4)3.5 可测量的物理量 (4)四：红外辐射原理 (4)4.1 红外辐射 (5)4.2 红外辐射源 (5)五：红外传感器的应用 (5)5.1 红外避障技术 (5)5.1.1 红外避障原理 (5)5.1.2 以E18-D80NK-N为例 (6)5.2 夜视技术 (6)5.3 红外测距 (8)5.3.1 红外测距传感器概述 (8)5.3.2 红外测距传感器工作原理 (8)5.3.3 红外测距传感器的特点 (8)5.3.4 红外测距传感器应用 (8)5.3.5 Sharp测距传感器介绍 (9)5.4 红外探测器 (11)5.4.1 热探测器 (11)5.4.1.1 热释电 (11)5.4.1.2 热释电效应 (12)5.4.1.3 建议改进措施 (14)5.4.2 光子探测器 (16)5.5红外无损探伤 (16)5.6 红外测温仪 (16)5.7 红外气体分析仪 (17)5.7.1 红外气体分析仪简介 (17)5.7.2 以英国DYNAMENT公司生产的气体红外传感器为例 (19)六：结语 (22)摘要在科技高度发达的今天，自动控制和自动检测在人们的日常生活和工业控制所占的比例也越来越重，使人们的生活越来越舒适，工业生产的效率越来越高。
而传感器是自动控制中的重要组成部件，是信息采集系统的重要部件，通过传感器将感受或响应的被测量转换成适合输送或检测的信号（一般为电信号），再利用计算机或者电路设备对传感器输出的信号进行处理从而达到自动控制的功能，由于传感器的响应时间一般都比较短，所以可以通过计算机系统对工业生产进行实时控制。
汽车夜视仪汽车夜视安全系统(车米)讲解
视频线连接
3
