矿井开采设计指导书
采矿工程毕业设计——矿井开采设计指导书
一、毕业设计大纲容
1 矿井地质概况
本章是矿山开采设计的基础容，正确编写本章的容，将为以后各章的设计打下一个良好的基础。编写本章容，学生应收集并熟悉实习矿井的地质资料，主要参考所在矿井的《井田精查地质报告》，掌握以下容：
（1）井田位置及围
（2）地层
（3）地质构造
（4）煤层及煤质
（5）矿井安全生产条件：煤层顶底板条件，水文条件，瓦斯、自燃、煤尘等条件
（6）地面条件
（7）井田境界及储量
1.1 井田位置及交通
1.1.1 交通位置
说明矿区、矿井所在的行政区域及隶属关系；地理位置以及铁路、公路或航运的交通情况；距附近大城市和主要车站的距离。
插图：交通位置图。
1.1.2 地形地貌
地形、地貌、高山及有否重要建筑物和名胜古迹，开采矿藏时是否需要加以保护。
1.1.3 气象及水文情况
矿区气候性质及气温变化，雨季时间，年平均及最大降雨量，年蒸发量，最大冻结深度，平均积雪厚度，风向，风速。
矿区河流、湖泊、沼泽的分布及围，河流的流量、流速、水深及最高洪水位。
1.1.4 矿区概况
矿区开发情况，经济情况，工农业生产情况，建筑及矿用材料来源情况，供水、供电及人力资源，矿藏销售情况。
1.2 地层及地质构造
编写本节容时，应尽量采用图表，文字说明应力求简明扼要。
地层可参考表1-1编录。
断层可按表1-2格式描述。
附：综合地质柱状图。
1.3 煤层及煤质
1.4.1 煤层
含煤层数，煤层厚度，层间距，顶底板岩性及其变化规律，煤层硬度和节理发育情况，煤层结构，夹矸的岩性、厚度及分布规律，煤层露头及风氧化带，可采煤层特征可按表1-3格式列表表示。
1.4.2 煤质
煤质情况。
1.4 煤层开采技术条件
1.4.1 瓦斯赋存状况及其涌出数，煤尘爆炸危险性，煤的自燃性，地温情况
1.4.2 水文地质
含水层、隔水层分布发育情况及其变化规律，渗透系数、涌水量，地表水的影响围，临近矿井、部分小窑涌水及积水情况，断层的导水性，矿井正常、最大涌水量，水文地质对矿井开采的影响。
1.4.3 其他
2 矿井储量、生产能力与服务年限
在做本章之前，要先阅读《煤矿开采学》和《煤炭工业设计规》中的有关容和相关条款的规定，并结合前面的矿井可采储量和后面的矿井开拓和采矿方法容综合考虑。
2.1 井田境界及储量
2.1.1 井田境界
（1）说明确定井田境界的依据、走向长度、倾斜宽度、井田面积。与相邻矿井及小窑的关系。
（2）在毕业设计中，一般以实习矿井的实际井田境界为准，但要论证其合理性。在特殊情况及地质资料允许的条件下，可以改变原井田境界，但要征得指导教师的同意，严禁私自改变井田境界。
（3）改变井田境界时，应根据矿（煤）田划分为井田的原则及有关设计规并参考矿井地质资料，进行技术经济分析，得出合理的结论。
2.1.2 储量
按照国家现行标准《固体矿产资源/储量分类》GB17766和《煤、泥炭地质勘查规》DZ/T0215划分矿产资源/储量类型，计算“矿井地质资源量”、“矿井工业资源/储量”、“矿井设计资源/储量”和“矿井设计可采储量”。
2.2矿井生产能力与服务年限
2.2.1矿井工作制度
（1）矿井工作日按年330d计算。
（2）矿井每昼夜三班工作，采用“三八”制，综采工作面可采用“四六”制，也可借鉴所实习矿井的工作制度。
（3）每日净提升时间为16h。
2.2.2矿井生产能力
矿井生产能力是指矿井设计的年产量，一般按年产矿石量计算。对于煤矿是指年产原煤量。矿井生产能力是一个定值，而不是变量，矿井生产能力和矿井实际产量不同，矿井实际产量是指矿井每年实际生产的矿石量，可能高于生产能力，也可能低于生产能力，一般每年产量不同。
矿井生产能力是矿井各系统和环节的综合能力，是全面反映矿井面貌的一个重要的综合指标。因此为了方便矿井设计、建设和生产管理，矿井生产能力采用系列化的、通用的标准值：
（1）大型矿井：1.2 Mt/a、1.5 Mt/a、1.8 Mt/a、2.4 Mt/a、3．0 Mt/a、4.0 Mt/a、5.0 Mt/a、6.0 Mt/a及其以上；
（2）中型矿井：0.45Mt/a、0.6Mt/a、0.9 Mt/a；
（3）小型矿井：0.3Mt/a及其以下。
2.2.3矿井服务年限
矿井服务年限是指矿井正常生产的时间，以年计。为了使矿井建设工程和设备投资以及因该矿井而建立的工业和服务设施的建设投资等发挥最大的效能，矿井服务年限和矿井生产能力应相匹配。
2.2.4 矿井储量、生产能力和服务年限的关系
KTZAk （2-1）
式中：A——矿井生产能力，Mt/a；
ZK——矿床可采储量，Mt；
T——矿井服务年限，a；
K——储量备用系数，一般取1.4；
3 井田开拓
3.1井筒形式、数目及位置的确定
3.1.1井筒形式的确定
设计任务：
（1）根据条件，确定主井、副井分别采用立井、斜井、平硐、斜坡道中的一种。
（2）确定主井、副井提升（运输）方式及提升（运输）设备的布置。
（3）若为平硐开拓时，确定平硐的方位。
3.1.2 井筒数目的确定
设计任务：
确定井田需要布置的所有井筒的个数，包括主井、副井、风井、充填井、灌浆井等。
3.1.3 井筒位置的确定
设计任务：
（1）工业场地位置，给出一个布置工业场地的围。
（2）确定井筒位置，给出井口坐标。
3.2 开采水平的划分及布置
3.2.1 井田划分及开采顺序
设计任务：
（1）确定井田划分方式：常用的井田划分方式见表3-4和表3-5。
（2）确定划分单元参数，包括：阶段斜长（垂高）、采区走向长度，盘区的长和宽等。
（3）确定划分单元之间的开采顺序。
3.2.2 开采水平的划分及水平标高确定
设计任务：
（1）确定是否采用下山开采。
（2）确定是否需要设辅助水平、中间水平。
（3）确定开采水平服务围及水平数目。
（4）确定水平标高。
3.2.3 阶段运输大巷和回风大巷的布置
设计任务：
（1）确定运输大巷和回风大巷位置。
（2）确定运输大巷和回风大巷的方向和坡度。
（3）确定运输大巷和回风大巷的断面。
（4）确定大巷的数目和布置方式。
3.3 井底车场
3.3.1 井底车场形式选择及硐室布置
设计任务：
（1） 确定采用环行式、折返式或底卸式矿车井底车场。
（2）从井底车场图册中选择标准的车场图并加以描绘。
（3）确定设置哪些硐室并给出水仓、水泵房、中央变电所等主要硐室的参数。
3.3.2 井底车场线路设计
有条件的同学，可进行井底车场线路设计。设计可参阅《矿井开采设计》、《煤矿矿井采矿设计手册》中有关容。
3.4 方案比较、确定开拓系统
设计任务：
（1）对开拓中的每个局部问题（如井筒形式、井筒装备、井筒位置、阶段划分、水平布置等）逐个考虑，提出可行方案，并经初步分析比较后确定出1个最好的方案。若某个局部问题与其它问题相关联（如井筒位置和井筒形式）时，应将相关联的问题作为一个整体考虑。
（2）若某个问题或一些相关联问题的若干方案无法通过简单分析比较确定时，通过技术经济综合分析比较后确定。
（3）根据每一个局部问题或一些相关联问题的可行方案，进行合理组合形成2～3个相互有明显区别的完整的可行的整体开拓方案。
（4）对可行的整体的方案（开拓系统）进行技术经济综合分析比较，确定开拓方案。
第4章 准备方式及采煤方法
4.1 采区地质概况
设计任务：
（1）说明设计采区在井下的位置、围及与地面的相对应关系。分析井下开采对地面重要建筑物、河流、水体等的影响，煤层露头破坏情况，周围有无火区、水淹区等情况。
（2）说明设计采区煤层特征、煤质情况以及对开采会造成影响的其他地质因素。根据资料分析说明煤层特征：最大、最小、平均厚度，夹矸位置层数、及厚度，煤层平均倾角，顶底板围岩性质、构造、节理变化规律；煤层性质：硬度、容重，煤质品种、用途，煤层瓦斯、煤尘、自燃发火期以及含水性等开采其它影响因素等。
4.2 采区巷道布置
设计任务：
（1）确定区段参数（工作面长度、区段煤柱尺寸、顺槽宽度）
（2）进行区段划分
（3）进行采区巷道布置。确定采区上（下）山的数目及位置、区段平巷布置、采区车场形式、装车站布置、采煤工作面接替以及进行采区运输、通风、供电等生产系统设计。
4.3 采煤方法
设计任务：
（1）选择采煤方法
（2）选择采煤装备及进行工艺设计
（2）确定采煤参数
4.4 工作面劳动组织
设计任务：
编制劳动组织表、绘制采煤工作面作用正规循环图
4.5 技术经济指标
设计任务：
编制工作面技术经济指标表。
5 矿井通风与安全
5.1 影响矿井通风安全的因素分析
影响矿井通风安全的因素主要有煤层赋存条件、表土层厚度、井田面积、地温、矿井瓦斯涌出量、煤层自燃倾向性、矿井涌水量、矿井设计生产能力、井田开拓方式和采煤方法等。
要全面仔细分析这些错综复杂因素对矿井通风安全的影响。
5.2 拟定矿井通风系统
设计任务：
根据井田划分和开拓系统布置，划分矿井通风阶段。
选择矿井通风系统布置方式，即矿井通风方式。
进行矿井通风系统设计。
5.3 确定矿井需风量
设计任务：
（1）根据《煤矿安全规程》和《煤炭工业矿井设计规》有关规定，计算确定矿井需风量。
（2）进行风量分配
5.4矿井通风容易与困难时期的通风阻力计算
设计任务：
（1）在设计的通风阶段中，确定矿井通风容易和困难时期的工作面位置，并分别绘制两个时期的通风系统图。
（2）分别计算通风容易和困难时期的通风阻力。
5.5 矿井通风设备的选型
设计任务：
矿井通风设备是指主要通风机和电动机。
1）矿井通风设备的要求
2）主要通风机的选择
（1）计算通风机风量
（2）计算通风机风压
（3）初选通风机
（4）求通风机的实际工况点
① 计算通风机的工作阻力
② 确定通风机的实际工况点
（5）确定通风机的型号和转速
（6）电动机选择
5.6 矿井通风等积孔的计算
矿井通风等积孔作为衡量矿井通风难易程度的指标，由下式计算，

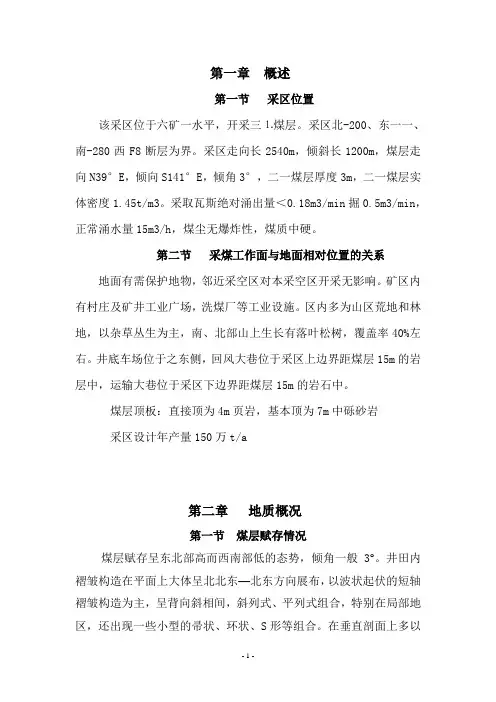

煤矿开采课程设计
- 1 - 第一章 概述
第一节 采区位置
该采区位于六矿一水平，开采三⒈煤层。采区北-200、东一一、南-280西F8断层为界。采区走向长2540m，倾斜长1200m，煤层走向N39°E，倾向S141°E，倾角3°，二一煤层厚度3m，二一煤层实体密度1.45t/m3。采取瓦斯绝对涌出量＜0.18m3/min掘0.5m3/min，正常涌水量15m3/h，煤尘无爆炸性，煤质中硬。
第二节 采煤工作面与地面相对位置的关系
地面有需保护地物，邻近采空区对本采空区开采无影响。矿区内有村庄及矿井工业广场，洗煤厂等工业设施。区内多为山区荒地和林地，以杂草丛生为主，南、北部山上生长有落叶松树，覆盖率40%左右。井底车场位于之东侧，回风大巷位于采区上边界距煤层15m的岩层中，运输大巷位于采区下边界距煤层15m的岩石中。
煤层顶板：直接顶为4m页岩，基本顶为7m中砾砂岩
采区设计年产量150万t/a
第二章 地质概况
第一节 煤层赋存情况
煤层赋存呈东北部高而西南部低的态势，倾角一般3°。井田内褶皱构造在平面上大体呈北北东—北东方向展布，以波状起伏的短轴褶皱构造为主，呈背向斜相间，斜列式、平列式组合，特别在局部地区，还出现一些小型的帚状、环状、S形等组合。在垂直剖面上多以 - 2 - 上部比较开阔平缓，下部比较弯曲或紧闭的平行褶皱为主要特征。但在一些局部地区也出现一些不协调的层面褶皱，这些不同形态，不同组合的褶皱群，构成了本区构造的主体轮廓。
第二节 围岩的性质及其对采煤的影响
1、褶曲
井田内发育三条轴向北北东向褶皱，编号分别为Z1、Z2、Z3、Z4。
Z1背斜：发育在井田的中部，轴向为北北东向，两翼地层倾角5°-10°，轴向延伸3500m。
Z2向斜：发育在井田的南东部，轴向为北东向，两翼地层倾角6°-11°，基本为一对称舒缓向斜，轴向延伸1500m。
2、断层
F1正断层：该断层位于井田的西部边界附近，断层走向为近南北，倾向西，倾角70°，落差最大达20m。对井田煤层开采影响不大。井田内延伸长度2200m。
毕业设计工作指导书(矿山地质专业)
X X 大 学
毕业设计工作指导书
（矿山地质专业）
1 毕业设计是学生在学完教学大纲所规定的全部理论课程，完成各种实习实训的基础上进行的最后一实践性教学工作，是巩固学生所学的理论知识、实际知识，并使之系统化、实现专业培养目标的一次重要教学方式。
一、毕业设计的目的
1、在教学工作的基础上，进一步培养学生的理论联系实际、独立思考、分析问题和解决问题的能力，以求全面提高学生的专业水平。
2、通过毕业设计，使学生受到一次全面的、独立的和系统的专业技术训练，从而掌握找矿勘探设计或者说生产勘探设计的内容、方法和步骤，为今后从事专业技术工作打下基础。
3、进一步提高学生编制地质图件和文字报告的技能。
4、学会收集地质资料，和运用地质资料、参考资料解决实际问题。
二、毕业设计任务和要求
任务：每个学生独立完成一个找矿勘探或一个中段(或一个块段)的生产勘探设计的全部工作。
具体要求：
1、每人提交一份完整的找矿勘探或生产勘探设计，该设计内容由文字报告（设计说明书）、图件和附表三个部分组成。文字叙述力求层次清楚，简明扼要，重点突出；图件和附表要求准确、规范和整洁美观。
2、该项设计要严格按照生产矿山的标准进行设计和审核。因此，要求每个学生从一个矿山工程技术的角度进行设计工作。
3、对设计内容，要求做到目的、任务明确，方案合理，依据充分，布置得当。与生产矿山的同类设计比较，理论部分要加强。
4、设计中，要勤学好问，善于独立思考，勇于创新，发挥想象力，按自己的思路，提出有创见的切合实际的设计。
5、设计必须按时独立完成。同组的同学之间可以互相讨论，但不允许互相抄袭。
三、毕业设计题目和设计资料
毕业设计题目和设计资料，可由毕业实习中获得：毕业设计与毕业实习相结
2 合，在毕业实习的前期，由指导教师根据实习矿山的具体情况，拟定毕业设计题目下达给每个学生，学生应根据自己的设计题目，在实习过程中收集必要的文字、图件、表格和标本资料等。
煤矿岗位作业指导书范本
煤矿岗位作业指导书范本
1. 前言
本煤矿岗位作业指导书旨在为煤矿工作人员提供操作指引，确保工作过程的安全、高效和可持续发展。本指导书适用于所有岗位工作，包括但不限于开采、运输、通风等环节。
2. 岗位说明
2.1. 岗位名称
煤矿岗位作业指导书适用于以下岗位：
• 矿工
• 运输工人
• 通风工程师
• 电气工程师 • 防尘工程师
• 安全控制员
2.2. 岗位职责
以下是各个岗位的主要职责：
• 矿工：负责开采煤矿、操作矿井设备、维护设施，并保持工作区域的整洁。
• 运输工人：负责将开采的煤炭运输到指定位置，确保运输安全和高效。
• 通风工程师：负责设计和维护矿井通风系统，确保矿井内空气流通畅通。
• 电气工程师：负责电力设备的安装、维护和故障排除，保证煤矿正常运行。
• 防尘工程师：负责煤矿防尘措施的制定和执行，确保工作环境符合安全标准。 • 安全控制员：负责监控煤矿工作现场，确保工作人员遵守安全操作规程。
3. 操作流程
3.1. 岗位准备
在开始工作之前，各岗位工作人员应按照以下步骤做好准备工作：
1. 根据岗位职责，确认所需工作装备和工具是否齐全。
2. 检查个人防护设备是否完好，并正确佩戴。
3. 检查工作场所的安全环境，排除潜在的安全隐患。
4. 定期参加培训，了解最新的安全操作规程。
3.2. 工作操作
根据各岗位的不同，工作操作的具体步骤会有所差异。以下是一般的工作操作流程：
1. 根据工作计划，了解工作要求和工作地点。 2. 到达工作地点后，与相关人员沟通，明确工作任务和安全注意事项。
3. 根据操作手册或工作指南，开始进行工作操作。
4. 在操作过程中，时刻保持警惕，注意周边环境和工作风险。
5. 如果发现任何安全隐患或工作异常情况，立即报告相关部门。
6. 完成工作后，及时清理工作现场，归还使用的工具和设备。
3.3. 安全措施
为确保工作的安全进行，各岗位工作人员应严格遵守以下安全措施：
煤田地质毕业设计计划与指导书
煤田地质与勘查技术专业毕业设计计划
地质测量系地质勘查教研室
———年———月———日
煤田地质与勘查技术专业毕业设计计划
一、毕业实习的性质及任务
根据煤田地质勘查技术专业培养计划的安排，学生在毕业之前应进行为期8周的毕业设计。
毕业设计采取学生在工学结合的过程中收集到的地质工程资料来完成，设计题目在教师指导下确定。设计完成后进行毕业设计答辩。
通过毕业实习，对于从事煤炭地质勘查工作的毕业生，要能够较为全面地运用各种地质基础知识和基本技能，独立地将野外地质工作和内业工作结合起来。对于从事矿井地质工作的毕业生，将最基础的地质观测、编录及地质资料分析、整理，预测并解决与煤炭地质勘查、煤矿生产、安全、工程地质等相关的地质问题结合起来。
二、毕业设计组织结构
毕业设计指导教师：5——7人
学生：煤田地质、工程地质全体学生
三、毕业设计进程及任务
第一周（—月—日~—月—日）：系统整理出毕业实训时收集到的地质资料。学生每人按照次序给指导教师汇报，检查存在的问题，完善资料。
第二周（—月—日~—月—日）：学生在教师指导下共同研究确定设计题目，设计任务完成过程、程序。确定要做的具体工作。
第三周（—月—日~—月—日）：综合地质资料编录，绘制主要地质图件。绘制学生参与实训单位的地质工程涉及到的地层柱状图和综合柱状图、地形地质图。
第四周（—月—日~—月—日）：综合地质资料编录，绘制主要地质图件。绘制学生参与实训单位的地质工程涉及到的地质剖面图、煤岩层柱状图等。
第五周（—月—日~—月—日）：综合地质资料编录，绘制主要地质图件。绘制学生参与实训单位的地质工程涉及到的煤层底板等高线图、储量计算图等。
第六周（—月—日~—月—日）：指导教师统一检查学生绘制的图件的完整性和正确性，修改存在的问题。
第七周（—月—日~—月—日）：按照设计指导书要求和工程实际编写设计文字报告，指导教师评阅。
第八周（—月—日~—月—日）：在指导教师组织下，学生按照设计小组进行设计答辩，教师指出存在问题，学生修改完善上交设计报告材料。各小组选出参加公开答辩学生后，择日公开答辩。
某某矿井瓦斯抽采设计_毕业设计
1
矿井瓦斯抽放设计
编 制
审 核
科 长
总工程师
2 目录
1 绪论 ................................................................................................................. 1
1.1 概述 ...................................................................................................... 1
1.2 设计的指导思想 .................................................................................. 2
1.3 抽采效果预计 ...................................................................................... 2
2 井田概况 ......................................................................................................... 3
2.1 交通位置 .............................................................................................. 3
2.2 地形地貌 .............................................................................................. 3
煤矿开采专业毕业设计参考文献
- 1 - 煤矿开采专业毕业设计参考文献
1.《矿井工程》（第三版），赵晓宏著，中国矿业大学出版社，2017年。
2. 《煤矿地质学》（第三版），邓勇、李洪波著，煤炭工业出版社，2014年。
3. 《煤炭开采技术》（第四版），宫志伟著，煤炭工业出版社，2018年。
4. 《煤炭资源与开采》（第二版），田本富、王晓红著，煤炭工业出版社，2015年。
5. 《煤矿安全生产技术》（第二版），方宏志、李根、贺金明著，煤炭工业出版社，2020年。
6. 《煤矿机电设备》（第三版），王岳东、赵志勇著，机械工业出版社，2016年。
7. 《煤炭经济学》（第二版），周宏、卢瑞祥、李立元著，煤炭工业出版社，2017年。
8. 《煤矿压力与瓦斯防治》（第二版），赵庆华、田世平、许宏伟著，煤炭工业出版社，2016年。
9. 《煤炭资源勘查技术》（第二版），李鸣、周瑛著，煤炭工业出版社，2015年。
10. 《煤炭运销与市场》（第二版），刘柳、高荣祥、姚金坤著，煤炭工业出版社，2015年。
煤矿开采技术——矿井开采设计
1 第十五章 矿井开采设计
第一节 矿井开采设计的依据、程序和内容
第二节 矿井开采设计的设计方法
目的要求：
1、掌握设计目的与要求
2、掌握开采设计的依据、程序和内容
3、掌握开采设计有哪些具体方法
重点、难点和突破的方法：
重 点： 1、开采设计的依据、程序和内容
2、开采设计的方法
难 点：
突破方法： 1、举例分析、讲解
教学内容和步骤（附后）
第三篇 开采设计
第十五章 矿井开采设计
学习目的与要求：
通过学习，要求学生了解矿井开采设计的程序与内容，矿井开采设计方法及评价准则，掌握方案比较法的内容、步骤与注意事项，具有应用方案比较法进行矿井开采设计的能力。
矿井开采设计包括编制计划任务书（设计任务书）、编制设计文件、建设施工、竣工验收和交付生产四个阶段。
矿井开采设计从内容上分两部分按两个阶段进行：
1.矿井开采方案设计：首先确定全矿或某一部分的开拓部署、井巷布置、生产系统等主要技术原则；
2.巷道施工设计：其次根据已批准的初步设计或方案而进行单位工程施工图设计。
从程序上，矿井开采设计分：提交项目建议书、可行性研究、初步设计、施工图设计四
2 个部分进行。
第一节 矿井开采设计的依据、程序和内容
一、矿井设计依据
为顺利地进行矿井设计和保证矿井设计质量,必须具备下列设计依据。
(一)设计任务书
设计任务书又称计划任务书,是生产管理部门向设计部门委托设计任务的文件。其中明确规定了拟建项目的任务和设计内容、技术方向、设计阶段、设计原则、计划安排以及配套工程的发展计划与要求。
(二)井田地质勘探报告
井田地质勘探报告是为矿井初步设计提供可靠的资源储量的依据。保证井田境界和矿井井型不致因地质资料不准确而发生重大变化,影响煤炭资源既定的工业用途。对地质条件特别复杂的小型煤矿及地方小煤矿,可以详查最终地质勘探报告作为资源储量的依据。
红会一矿设计说明书
1 前 言
一、设计依据
1. 国家有关煤矿企业项目建设的法律，法规，规程，规范和技术标准；
2. 靖远煤业公司提供的有关资料。
二、设计参考资料
1.《毕业设计指导书》和有关教材；
2.《矿井设计指南》、《采矿设计手册》、《煤矿安全规程》、《煤矿生产能力管理办法》、《中国采煤方法》、《中国煤炭开拓系统》等工具书；
3.《煤矿安全规程》、《煤炭 工业设计规范》以及有关政策法规；
4.定额指标、设备目录、标准图册等。
三、设计的指导思想
1. 主要生产环节进行方案优化，且投资少、建井快、效益高并安全。
2.立足近期、兼顾后期、统筹规划、综合平衡；
3.布局合理、生产集中、环节畅通、技术装备符合新井田实际，切实可行；
4.巷道布置以煤巷为主，多煤巷，少岩巷，系统结构简单，工程量少。
5.地面布置充分利用地形地貌，建设布局合理，分区明确可行；
6.严格执行安全生产，安全设施可靠，安全器材配足配全方针；
四、设计的主要特点
1.根据井田内煤层赋存及地形条件，井田采用立井开拓方式。根据不同的工业场地位置，以及开拓方式，提出两个开拓方案进行技术经济比较，将工业场地布置在井田中部无煤区域内，以立井开拓全井田。
2.本次设计的主运输采用胶带运输机运输，实现大巷、顺槽及工作面之间皮带连续化运输，简化井下主、辅运输环节，为矿井实现高产高效创造条件。
3.根据本矿井用户主要为电厂的特点，地面生产系统只筛分，不设洗煤厂，井下生产的煤炭经筛分、拣矸后直接供电厂，降低煤炭加工费用，提高整个煤电项目的整体效益。
4.矿井为一井一面，采用走向长壁综合机械化放顶煤采煤方法开采全矿煤炭。
设计的指导思想是投入少，高产出，依靠科技进步，提高经济效益，集中生产、高产高效，选用先进设备，优化井下开拓部署，简化地面非生产性设施，力争用较短的工期，较少的投资把矿井建设成一个技术先进、经济效益高的现代化矿井。
具体设计原则和要求是：
采区设计矿井通风系统)课程设计任务
采区设计（矿井通风系统）课程设计任务书
1、设计依据
给定矿井开拓系统和某一采区区域范围及煤层地板等高线图，矿井简况及生产情况，以及采区生产能力（产量）、瓦斯涌出量等条件，进行采区巷道布置及采区通风系统设计。
设计题目及资料来源
由具体指导老师确定。
2、设计内容
1）采区设计：采区巷道布置（采区上下山、主要进回风、运输巷道），回采巷道布置，回采工作面布置，明确巷道之间的联接关系；简单进行采煤方法、回采工艺设计；
2）采区（或矿井）通风系统设计：采区通风系统确定（要有相应的通风构筑物）、用风地点风量计算与分配（采用由内向外四算一校核的方法），计算采区巷道通风阻力。进行简单的矿井通风系统设计（通风机选型和工况点分析）。
3）安全工程设计【推荐选作】：瓦斯抽采设计、防灭火灌浆设计、注氮气设计、阻化剂设计等。
3、设计要求
完成采区通风系统设计说明书一份，采区巷道布置图，矿井（采区）通风系统图、网络图。（说明书和图纸格式按照学校毕业设计要求的格式完成）
4、提交材料
采区设计及通风系统设计说明书，采区巷道布置图，矿井（采区）通风系统图、通风网络图。（包括草稿、电子文档）
5、指导要求
设计主要分为两个内容：采区巷道布置和矿井（采区）通风设计。
本着今后实施“课程设计进行简单矿井通风设计，毕业设计进行有针对性的老矿井改造通风设计和侧重安全系统设计，加强学生能力培养”的教案计划改革探索，也为适应当前煤矿集约化开采体系的需求，使学生尽早熟悉矿井通风设计的方法，及时消化《矿井通风与空气调节》课中的矿井通风设计内容，本次设计可根据学生情况可适当要求进行简单的矿井通风系统设计（通风机选型和工况点分析）；
在制定设计题目时，原始CAD图纸给出水平大巷、井底车场及主要硐室等矿井开拓布置条件，灵活指定采区不同条件（尺寸不同、位置不同、煤层厚度不同或生产能力不同等），让学生分别选取，做到学生每人不重复。
6、课程设计的时间安排
枣庄市煤矿采区设计说明书文字部分编制提纲
1 枣庄市煤矿采区设计说明书文字部分编制提纲
第一章 绪论··页码
第一节 编制采区设计的依据、目的和任务··页码
第二节 矿井概况··页码
第二章 采区概述··页码
第一节 采区概况··页码
第二节 采区地质··页码
第三节 采区水文地质··页码
第四节 开采技术条件··页码
第五节 对采区地质说明书的评价··页码
第三章 采区布置···页码
第一节 采区布置原则··页码
第二节 采区布置方案比选··页码
第三节 采区工作面布置··页码
第四章 采区生产能力及服务年限··页码
第一节 采区储量计算··页码
第二节 采区工作制度··页码
第三节 采区生产能力··页码
第四节 采区服务年限··页码
第五章 采区车场与硐室···页码
第一节 采区车场··页码
第二节 采区变电所、绞车房··页码
第三节 采区泵房及水仓··页码 2 第四节 采区煤仓、矸石仓··页码
第五节 采区避难硐室··页码
第六节 采区工程量··页码
第六章 采区采煤工艺设计及工作面支护设计··页码
第一节 采煤工艺设计··页码
第二节 工作面支护设计··页码
第七章 采区运输··页码
第一节 采区运输系统··页码
第二节 采区主要运输方式及设备选型··页码
第三节 采区辅助运输方式及设备选型··页码
第八章 采区通风··页码
第一节 采区通风系统·页码
第二节 采区风量计算和分配··页码
第三节 采区通风安全设施··页码
第九章 采区供电··页码
第一节 矿井供电系统··页码
第二节 采区供电系统··页码
第十章 采区排水、压风、防尘··页码
第一节 采区排水系统··页码
第二节 采区压风系统··页码
第三节 采区防尘系统··页码
第十一章 采区安全避险六大系统··页码
第一节 采区监测监控系统··页码
第二节 采区人员定位系统··页码 3 第三节 采区通信联络系统··页码
第四节 采区压风自救系统··页码
