专题59 曲线运动实验—七年高考(2011-2017)物理试题分项精析版(原卷版)
1．【2012·四川卷】某物理兴趣小组采用如图所示装置深入研究平抛运动。
质量分别为m A和m B的A、B小球处于同一高度，M为A球中心初始时在水平地面上的垂直投影。
用小锤打击弹性金属片，使A球沿水平方向飞出，同时松开B球，B球自由下落。
A球落到地面N点处，B球落到地面P点处。
测得m A = 0.04kg，m B= 0.05kg，B球距地面的高度是1.225m，M、N间距离为1.500m，则B落到了P点的时间是s，A 球落地时的动能是J（忽略空气阻力，g取9.8m/s2）。
2．【2014·安徽卷】图1是“研究平抛物体运动”的实验装置，通过描点画出平抛小球的运动轨迹。
（1）以下实验过程的一些做法，其中合理的有________.
a．安装斜槽轨道，使其末端保持水平
b．每次小球释放的初始位置可以任意选择
c．每次小球应从同一高度由静止释放
d．为描出小球的运动轨迹描绘的点可以用折线连接（2）实验得到平抛小球的运动轨迹，在轨迹上取一些点，以平抛起点O为坐标原点，测量它们的水平坐标x和竖直坐标y，图2中y-x图象能说明平抛小球的运动轨迹为抛物线的是_________.
（3）图3是某同学根据实验画出的平抛小球的运动轨迹，O为平抛起点，在轨迹上任取三点A、B、C，测得A、B两点水平距离Δx为40.0cm，则平抛小球的初速度v0为______m/s，若C点的竖直坐标y3为60.0cm，则小球在C点的速度为v C=______m/s（结果保留两位有效数字，g取10m/s2）。
3．【2015·全国新课标Ⅰ·22】某物理小组的同学设计了一个粗制玩具小车通过凹形桥最低点时的速度的实验。
所用器材有：玩具小车、压力式托盘秤、凹形桥模拟器（圆弧部分的半径为R=0.20m）。
完成下列填空：
（1）将凹形桥模拟器静置于托盘秤上，如图（a）所示，托盘秤的示数为1.00kg；
（2）将玩具小车静置于凹形桥模拟器最低点时，托盘秤的示数如图（b）所示，该示数为_____kg;
（3）将小车从凹形桥模拟器某一位置释放，小车经过最低点后滑向另一侧，此过程中托盘秤的最大示数为m；多次从同一位置释放小车，记录各次的m值如下表所示：
序号 1 2 3 4 5
m（kg） 1.80 1.75 1.85 1.75 1.90 （4）根据以上数据，可求出小车经过凹形桥最低点时对桥的压力为_____N；小车通过最低点时的速度大小为_______m/s。
（重力加速度大小取9.80m/s2 ，计算结果保留2位有效数字）
4．【2015·上海·28】改进后的“研究有固定转动轴物体平衡条件”的实验装置如图所示，力传感器、定滑轮固定在横杆上，替代原装置中的弹簧秤，已知力矩盘上各同心圆的间距均为5cm
（1）（多选题）做这样改进的有点是
A．力传感器既可测拉力又可测压力
B．力传感器测力时不受主观判断影响，精确度高
C．能消除转轴摩擦力引起的实验误差
D．保证力传感器所受拉力方向不变
（2）某同学用该装置做实验，检验时发现盘停止转动时G点始终在最低处，他仍用该盘做实验。
在对力传感器进行调零后，用力传感器将力矩盘的G点拉到图示位置，此时力传感器读数为3N。
再对力传感器进行调零，然后悬挂钩码进行实验，此方法________（选填“能”、“不能”）消除力矩盘偏心引起的实验误差，已知每个钩码所受重力为1N，力矩盘按图示方式悬挂钩码后，力矩盘所受顺时针方向的合力矩为_________Nm。
力传感器的读数为_______N.。

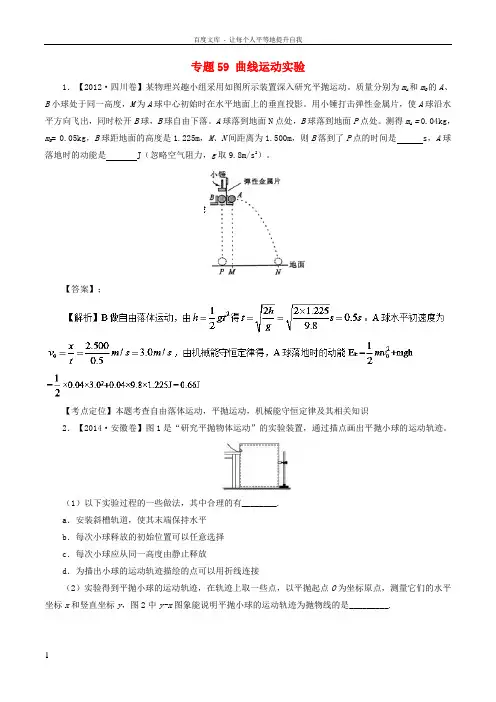

七年高考(20112017)高考物理试题分项精析专题59曲线运动实验
专题59 曲线运动实验1．【2012·四川卷】某物理兴趣小组采用如图所示装置深入研究平抛运动。
质量分别为m A和m B的A、B小球处于同一高度，M为A球中心初始时在水平地面上的垂直投影。
用小锤打击弹性金属片，使A球沿水平方向飞出，同时松开B球，B球自由下落。
A球落到地面N点处，B球落到地面P点处。
测得m A=0.04kg，m B= 0.05kg，B球距地面的高度是1.225m，M、N间距离为1.500m，则B落到了P点的时间是 s，A球落地时的动能是 J（忽略空气阻力，g取9.8m/s2）。
【答案】；【考点定位】本题考查自由落体运动，平抛运动，机械能守恒定律及其相关知识2．【2014·安徽卷】图1是“研究平抛物体运动”的实验装置，通过描点画出平抛小球的运动轨迹。
（1）以下实验过程的一些做法，其中合理的有________.a．安装斜槽轨道，使其末端保持水平b．每次小球释放的初始位置可以任意选择c．每次小球应从同一高度由静止释放d．为描出小球的运动轨迹描绘的点可以用折线连接（2）实验得到平抛小球的运动轨迹，在轨迹上取一些点，以平抛起点O为坐标原点，测量它们的水平坐标x和竖直坐标y，图2中y-x图象能说明平抛小球的运动轨迹为抛物线的是_________.（3）图3是某同学根据实验画出的平抛小球的运动轨迹，O 为平抛起点，在轨迹上任取三点A 、B 、C ，测得A 、B 两点水平距离Δx 为40.0cm ，则平抛小球的初速度v 0为______m/s ，若C 点的竖直坐标y 3为60.0cm ，则小球在C 点的速度为v C =______m/s （结果保留两位有效数字，g 取10m/s 2）。
【答案】（1）a 、c ；（2）c （3）；（3）由竖直方向的分运动可知，221gt y =，g ht 2=，即s 1.0211==g y t ，s 3.0222==gy t 水平初速度为s m 0.2120=-∆=t t xvC 点的竖直分速度为s m 3223==gy v y由运动合成可知s m 0.4220=+=y C v v v【考点定位】实验：平抛物体的运动3．【2015·全国新课标Ⅰ·22】某物理小组的同学设计了一个粗制玩具小车通过凹形桥最低点时的速度的实验。
高考物理曲线运动题20套(带答案)及解析
高考物理曲线运动题20套(带答案)及解析一、高中物理精讲专题测试曲线运动1．如图所示，在竖直平面内有一绝缘“⊂”型杆放在水平向右的匀强电场中，其中AB 、CD水平且足够长，光滑半圆半径为R ，质量为m 、电量为+q 的带电小球穿在杆上，从距B 点x=5.75R 处以某初速v 0开始向左运动．已知小球运动中电量不变，小球与AB 、CD 间动摩擦因数分别为μ1=0.25、μ2=0.80，电场力Eq=3mg/4，重力加速度为g ，sin37°=0.6，cos37°=0.8．求：（1）若小球初速度v 0=4gR ，则小球运动到半圆上B 点时受到的支持力为多大； （2）小球初速度v 0满足什么条件可以运动过C 点；（3）若小球初速度v=4gR ，初始位置变为x=4R ，则小球在杆上静止时通过的路程为多大．【答案】（1）5.5mg （2）04v gR >（3）()44R π+ 【解析】 【分析】 【详解】（1）加速到B 点：221011-22mgx qEx mv mv μ-=- 在B 点：2v N mg m R-=解得N=5.5mg（2）在物理最高点F ：tan qE mgα=解得α=370；过F 点的临界条件：v F =0从开始到F 点：2101-(sin )(cos )02mgx qE x R mg R R mv μαα-+-+=- 解得04v gR =可见要过C 点的条件为：04v gR >（3）由于x=4R<5.75R ，从开始到F 点克服摩擦力、克服电场力做功均小于（2）问，到F 点时速度不为零，假设过C 点后前进x 1速度变为零，在CD 杆上由于电场力小于摩擦力，小球速度减为零后不会返回，则：2121101--(-)202mgx mgx qE x x mg R mv μμ--⋅=-1s x R x π=++解得：(44)s R π=+2．如图所示，一根长为0.1 m 的细线，一端系着一个质量是0.18kg 的小球，拉住线的另一端，使球在光滑的水平桌面上做匀速圆周运动，当小球的转速增加到原转速的3倍时，细线断裂，这时测得线的拉力比原来大40 N ．求： （1）线断裂的瞬间，线的拉力； （2）这时小球运动的线速度；（3）如果桌面高出地面0.8 m ，线断裂后小球沿垂直于桌子边缘的方向水平飞出去落在离桌面的水平距离．【答案】（1）线断裂的瞬间，线的拉力为45N ； （2）线断裂时小球运动的线速度为5m/s ； （3）落地点离桌面边缘的水平距离2m ． 【解析】 【分析】 【详解】(1)小球在光滑桌面上做匀速圆周运动时受三个力作用;重力mg 、桌面弹力F N 和细线的拉力F ,重力mg 和弹力F N 平衡，线的拉力提供向心力，有： F N =F =mω2R ，设原来的角速度为ω0,线上的拉力是F 0,加快后的角速度为ω,线断时的拉力是F 1，则有：F1:F0=ω2: 2ω=9:1，又F1=F0+40N，所以F0=5N,线断时有：F1=45N.(2)设线断时小球的线速度大小为v,由F1=2vmR，代入数据得：v=5m/s.(3)由平抛运动规律得小球在空中运动的时间为：t=220.810hsg⨯==0.4s，则落地点离桌面的水平距离为：x=vt=5×0.4=2m.3．如图所示，在竖直平面内有一倾角θ=37°的传送带BC．已知传送带沿顺时针方向运行的速度v=4 m/s，B、C两点的距离L=6 m。

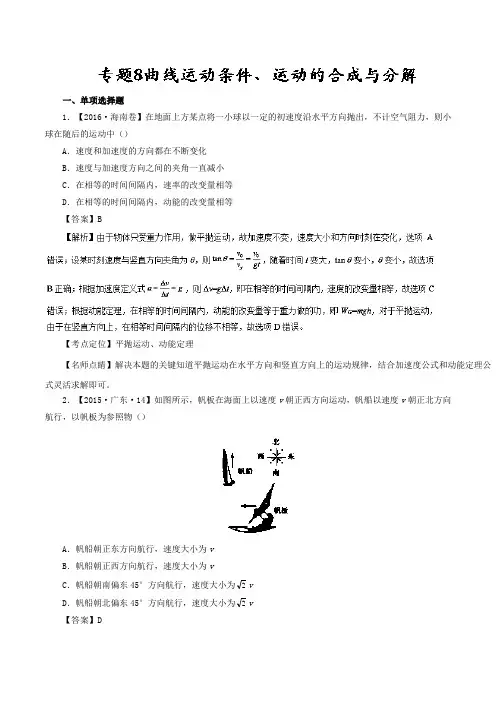

曲线运动条件、运动的合成与分解—七年高考(2011-2017)物理试题分项精析版 Word版含解析
一、单项选择题1．【2016·海南卷】在地面上方某点将一小球以一定的初速度沿水平方向抛出，不计空气阻力，则小球在随后的运动中（）A．速度和加速度的方向都在不断变化B．速度与加速度方向之间的夹角一直减小C．在相等的时间间隔内，速率的改变量相等D．在相等的时间间隔内，动能的改变量相等【答案】B【考点定位】平抛运动、动能定理【名师点睛】解决本题的关键知道平抛运动在水平方向和竖直方向上的运动规律，结合加速度公式和动能定理公式灵活求解即可。
2．【2015·广东·14】如图所示，帆板在海面上以速度v朝正西方向运动，帆船以速度v朝正北方向航行，以帆板为参照物（）A．帆船朝正东方向航行，速度大小为vB．帆船朝正西方向航行，速度大小为vC．帆船朝南偏东45°方向航行，速度大小为2vD．帆船朝北偏东45°方向航行，速度大小为2v【答案】D【解析】若以帆板为参照物，求帆船的运动，即求帆船相对帆板运动情况，根据伽利略变换可知，此时帆船相对帆板的速度船相对板v ＝船对地v －板对地v ，画出其对应矢量示意图如下图所示，根据图中几何关系解得：船相对板v ＝v 2，方向为北偏东45°，故选项D 正确。
【考点定位】对参考系的理解、矢量运算法则——平行四边形定则的应用。
3．【2011·上海卷】如图，人沿平直的河岸以速度v 行走，且通过不可伸长的绳拖船，船沿绳的方向行进，此过程中绳始终与水面平行。
当绳与河岸的夹角为α，船的速率为（）A ．sin v αB ．sin v αC ．cos v αD ．cos v α【答案】C【考点定位】速度的合成与分解。
4．【2014·四川卷】有一条两岸平直、河水均匀流动、流速恒为v 的大河。
小明驾着小船渡河，去程时船头指向始终与河岸垂直，回程时行驶路线与河岸垂直。
去程与回程所用时间的比值为k ，船在静水中的速度大小相同，则小船在静水中的速度大小为（）A ．12-k kv B ．21kv - C ．21kkv - D ．12-k v【答案】B【解析】设小船相对静水的速度为c v ，去程时过河的时间为1c d t v =，回程的时间2t =，由题船相对板v船对地v ＝v板对地v ＝v北东意知12t k t =，解得c v =B 正确。

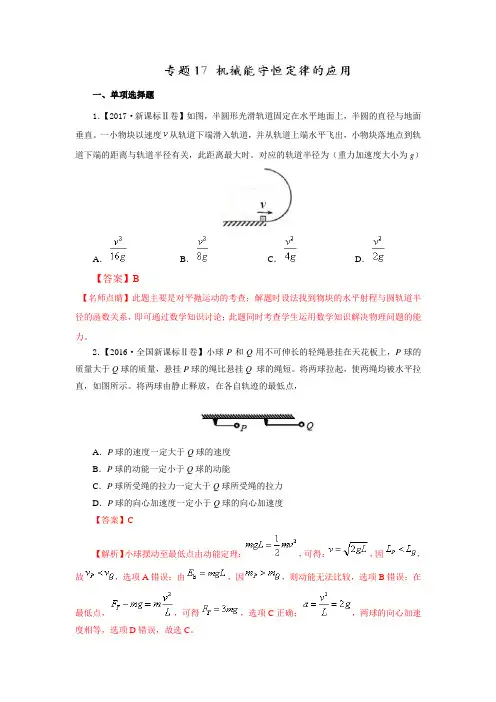

七年高考(2011-2017)物理试题分项精析版 机械能守恒定律的应用
一、单项选择题1．【2017·新课标Ⅱ卷】如图，半圆形光滑轨道固定在水平地面上，半圆的直径与地面垂直。
一小物块以速度从轨道下端滑入轨道，并从轨道上端水平飞出，小物块落地点到轨道下端的距离与轨道半径有关，此距离最大时。
对应的轨道半径为（重力加速度大小为g）A．B．C．D．【答案】B【名师点睛】此题主要是对平抛运动的考查；解题时设法找到物块的水平射程与圆轨道半径的函数关系，即可通过数学知识讨论；此题同时考查学生运用数学知识解决物理问题的能力。
2．【2016·全国新课标Ⅱ卷】小球P和Q用不可伸长的轻绳悬挂在天花板上，P球的质量大于Q球的质量，悬挂P球的绳比悬挂Q 球的绳短。
将两球拉起，使两绳均被水平拉直，如图所示。
将两球由静止释放，在各自轨迹的最低点，A．P球的速度一定大于Q球的速度B．P球的动能一定小于Q球的动能C．P球所受绳的拉力一定大于Q球所受绳的拉力D．P球的向心加速度一定小于Q球的向心加速度【答案】C【解析】小球摆动至最低点由动能定理：，可得：，因，故，选项A错误；由，因，则动能无法比较，选项B错误；在最低点，，可得，选项C正确；，两球的向心加速度相等，选项D错误，故选C。
【名师点睛】此题考查机械能守恒定律及牛顿第二定律的应用；解题时要通过选择合适的物理规律列出方程找到要讨论的物理量，然后根据题目的条件来分析结论；此题意在考查考生对基本规律的掌握情况。
3．【2015·天津·5】如图所示，固定的竖直光滑长杆上套有质量为m的小圆环，圆环与水平状态的轻质弹簧一端连接，弹簧的另一端连接在墙上，并且处于原长状态，现让圆环由静止开始下滑，已知弹簧原长为L，圆环下滑到最大距离时弹簧的长度变为2L（未超过弹性限度），则在圆环下滑到最大距离的过程中A．圆环的机械能守恒B．弹簧弹性势能变化了C．圆环下滑到最大距离时，所受合力为零D．圆环重力势能与弹簧弹性势能之和保持不变【答案】B考点：系统机械能守恒4．【2011·山东卷】如图所示，将小球从地面以初速度竖直上抛的同时，将另一相同质量的小球从距地面处由静止释放，两球恰在处相遇（不计空气阻力）。
2011-2017年共7年高考物理试题试卷真题分类汇编分项解析版21个专题
七年高考（2011-2017）物理试题分项精析版21个专题Word版含解析专题01 匀变速直线运动规律的应用(1-16页)专题02 运动图像（16-27页）专题03 重力、弹力、摩擦力、力的合成与分解（27-35页）专题04 共点力平衡条件的应用（35-58页）专题05 牛顿运动定律基础、牛顿第二定律的瞬时性（58-64页）专题06 牛顿第二定律与图像（64-80页）专题07 牛顿第二定律的应用（80-96页）专题08 曲线运动条件、运动的合成与分解（96-102页）专题09 平抛运动规律的应用（102-121页）专题10 圆周运动规律的应用（121-139页）专题11 万有引力定律的应用（139-151页）专题12 天体运动规律的应用（151-162页）专题13 人造卫星（162-180页）专题14 同步卫星（180-190页）专题15 功和功率（190-201页）专题16 动能定理的应用（201-214页）专题17 机械能守恒定律的应用（215-225页）专题18 功能关系、能的转化、能量守恒定律（225-241页）专题19 动量定理和动量守恒定律（241-260页）专题20 动量和能量（260-280页）专题21 库仑定律、电荷守恒、静电现象（280-295页）一、单项选择题1．【2011·安徽卷】一物体作匀加速直线运动，通过一段位移x ∆所用的时间为1t ，紧接着通过下一段位移x ∆所用时间为2t ．则物体运动的加速度为（）A ．1212122()()x t t t t t t ∆-+B ．121212()()x t t t t t t ∆-+C ．1212122()()x t t t t t t ∆+-D ．121212()()x t t t t t t ∆+- 【答案】A【考点定位】考查了匀变速直线运动规律的应用2．【2011·重庆卷】某人估测一竖直枯井深度，从井口静止释放一石头并开始计时，经2s 听到石头落地声，由此可知井深约为（不计声音传播时间，重力加速度g 取10m/s 2）（）A ．10mB ．20mC ．30mD ．40m【答案】B【解析】石头做自由落体运动，根据位移公式h ＝12gt 2＝0.5×10×4m ＝20m 。

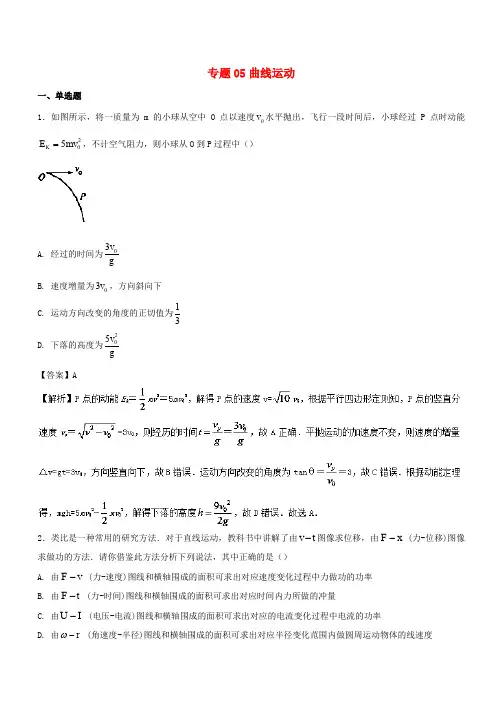

2017年高考物理试题分项版汇编系列专题05曲线运动(含解析)
专题05曲线运动一、单选题1．如图所示，将一质量为m 的小球从空中O 点以速度0v 水平抛出，飞行一段时间后，小球经过P 点时动能205K E mv =，不计空气阻力，则小球从O 到P 过程中（）A. 经过的时间为3v gB. 速度增量为03v ，方向斜向下C. 运动方向改变的角度的正切值为13D. 下落的高度为205v g【答案】A2．类比是一种常用的研究方法．对于直线运动，教科书中讲解了由v t -图像求位移，由F x - (力-位移)图像求做功的方法．请你借鉴此方法分析下列说法，其中正确的是（）A. 由F v - (力-速度)图线和横轴围成的面积可求出对应速度变化过程中力做功的功率B. 由F t - (力-时间)图线和横轴围成的面积可求出对应时间内力所做的冲量C. 由U I - (电压-电流)图线和横轴围成的面积可求出对应的电流变化过程中电流的功率D. 由r ω- (角速度-半径)图线和横轴围成的面积可求出对应半径变化范围内做圆周运动物体的线速度【答案】B【解析】F v -图线中任意一点的横坐标与纵坐标的乘积等于Fv ，即瞬时功率，故图象与横轴围成的面积不一定等于Fv ，即不是对应速度变化过程中力做功的功率，A 错误；F t -（力-时间）图线和横轴围成的面积表示冲量， B 正确；由U I -（电压-电流）图线，根据公式P UI =可知，根据U 与I 的坐标值的乘积，求出对应电流做功的功率，C 错误；r ω-图线中任意一点的横坐标与纵坐标的乘积等于r ω，即线速度；故图象与横轴围成的面积不一定等于r ω，即不一定等于线速度，D 错误．选B ． 3．下列说法中正确的是.A. 物体速度变化越大，则其加速度越大B. 物体的加速度越大，则其速度一定增大C. 原来平衡的物体，突然撤去一个外力，物体可能做曲钱运动，也可能做直线运动D. 原来平衡的物体，突然撤去一个外力，则一定会产生加速度且方向与撤去的外力的方向相同 【答案】C【解析】A 项：根据加速度定义：va t∆=，可知，物体速度变化越大，则其加速度不一定越大，选项A 错误； B 项：若物体的速度方向与加速度方向相反，即使物体的加速度增大，但其速度仍减小，选项B 错误； C 项：若撤去某一个力后，其余力的合力与撤去的力等值、反向、共线，若与速度方向不共线时，物体做曲线运动，若与速度方向共线时，物体做直线运动，故C 正确；D 项：原来平衡的物体，突然撤去一个外力，若所剩的其它外力不变，则一定会产生加速度，且方向与撤去的外力的方向相反，故D 错误。
七年高考(2011-2017)物理试题分项精析版___理想变压器、远距离输电
一、单项选择题1．【2016·四川卷】如图所示，接在家庭电路上的理想降压变压器给小灯泡L供电，如果将原、副线圈减少相同匝数，其它条件不变，则A．小灯泡变亮B．小灯泡变暗C．原、副线圈两段电压的比值不变D．通过原、副线圈电流的比值不变【答案】B考点：变压器【名师点睛】此题是对变压器原理的考查；首先要记住原副线圈的电压与匝数关系，从题目中知道为降压变压器，原线圈匝数大于副线圈匝数；判断原副线圈减小相同的匝数时原副线圈的匝数比的变化要用到数学知识，这里稍微有点难度.2．【2016·江苏卷】一自耦变压器如图所示，环形铁芯上只绕有一个线圈，将其接在a、b间作为原线圈．通过滑动触头取该线圈的一部分，接在c、d间作为副线圈．在a、b间输入电压为U1的交变电流时，c、d间的输出电压为U2，在将滑动触头从M点顺时针旋转到N点的过程中A．U2>U1，U2降低B．U2>U1，U2升高C．U2<U1，U2降低D．U2<U1，U2升高【答案】C【方法技巧】主要是对自耦变压器的理解，分清原副线圈及在转动的过程中线圈的匝数怎么变、理想变压器的规律。
3．【2011·浙江卷】如图所示，在铁芯上、下分别绕有匝数n1=800和n2=200的两个线圈，上线圈两端u=51sin314t V的交流电源相连，将下线圈两端接交流电压表，则交流电压表的读数可能是A．2.0V B．9.0V C．12.7V D．144.0V 【答案】A【解析】交流电源电压的有效值，如果看成理想的来处理有：、、，解得，故交流电压表的读数应该小于，所以答案为A。
4．【2012··海南卷】如图，理想变压器原、副线圈匝数比为20∶1，两个标有“12V，6W”的小灯泡并联在副线圈的两端。
当两灯泡都正常工作时，原线圈中电压表和电流表（可视为理想的）的示数分别是A．120V，0.10A B．240V，0.025A C．120V，0.05A D．240V，0.05A【答案】D【解析】灯泡正常工作，所以副线圈电压，电流,根据得：,根据,解得：,所以电压表和电流表的示数分别为：,故选D．5．【2014·四川卷】如图所示，甲是远距离的输电示意图，乙是发电机输出电压随时间变化的图象，则（）A．用户用电器上交流电的频率是100HzB．发电机输出交流电的电压有效值是500VC．输电线的电流只由降压变压器原副线圈的匝数比决定D．当用户用电器的总电阻增大时，输电线上损失功率减小【答案】D6．【2014·福建卷】图为模拟远距离输电实验电路图，两理想变压器的匝数n1=n4＜n2=n3，四根模拟输电线的电阻R1、R2、R3、R4的阻值均为R，A1、A2为相同的理想交流电流表，L1、L2为相同的小灯泡，灯丝电阻R L＞2R，忽略灯丝电阻随温度的变化。
高考物理真题分类汇编-曲线运动(详解_精校).docx
高中物理学习材料桑水制作2011年高考物理真题分类汇编（详解+精校）曲线运动1．（2011年高考·全国卷新课标版）一带负电荷的质点，在电场力作用下沿曲线abc 从a 运动到c ，已知质点的速率是递减的。
关于b 点电场强度E 的方向，下列图示中可能正确的是（虚线是曲线在b 点的切线）A ．B ．C ．D ．1.D 解析：主要考查电场力方向和曲线运动所受合外力与轨迹的关系。
正确答案是D 。
2．（2011年高考·上海卷）如图所示，人沿平直的河岸以速度v 行走，且通过不可伸长的绳拖船，船沿绳的方向行进，此过程中绳始终与水面平行。
当绳与河岸的夹角为α时，船的速率为A ．v sin αB ．v /sin αC ．v cos αD ．v /cos α2.C 解析：本题考查运动的合成与分解。
本题难点在于船的发动机是否在运行、河水是否有速度。
依题意船沿着绳子的方向前进，即船的速度就是沿着绳子的，根据绳子连接体的两端物体的速度在绳子上的投影速度相同，即人的速度v 在绳子方向的分量等于船速，故v船＝v cos α，C 对。
α v 人船 俯视图河岸ab cE ab cEab c Eab cE3．（2011年高考·江苏理综卷）如图所示，甲、乙两同学从河中O 点出发，分别沿直线游到A 点和B 点后，立即沿原路线返回到O 点，OA 、OB 分别与水流方向平行和垂直，且OA =OB 。
若水流速度不变，两人在靜水中游速相等，则他们所用时间t 甲、t 乙的大小关系为A ．t 甲<t 乙B ．t 甲=t 乙C ．t 甲>t 乙D ．无法确定3.C 解析：设游速为v ，水速为v 0，OA ＝OB ＝l ，则甲时间00l ltv v v v =++-甲；乙沿OB 运动，乙的速度矢量图如图，合速度必须沿OB 方向，则乙时间2202l t v v=⨯-乙，联立解得：t t >乙甲， C 正确。
研究匀变速直线运动实验—七年高考(2011-2017)物理试题分项精析版+Word版含
1．【2011·天津卷】用螺旋测微器测量某金属丝直径的结果如图所示。
该金属丝的直径是_______mm【答案】1.706【解析】注意副尺一定要有估读。
读数为 1.5+20.6 ×0.01mm=1.706m。
m因为个人情况不同，估读不一定一致，本题读数 1.704-1.708 都算正确。
【考点定位】螺旋测微器的读数2．【2012·新课标卷】某同学利用螺旋测微器测量一金属板的厚度。
该螺旋测微器校零时的示数如图（a）所示，测量金属板厚度时的示数如图（b）所示。
图（a）所示读数为_________mm，图（b）所示读数为_________mm，所测金属板的厚度为_________mm。
【答案】0.010 6.870 6.860【考点定位】本题考查螺旋测微器的读数及其相关知识3．【2014·福建卷】某同学测定一金属杆的长度和直径，示数如图甲、乙所示，则该金属杆的长度和直径分别为cm 和mm 。
【答案】60.10 4.20【考点定位】本题考查刻度尺与游标卡尺的读数4．【2015·海南·11】某同学利用游标卡尺和螺旋测微器分别测量一圆柱体工件的直径和高度，测量结果如图（a）和（b）所示。
该工件的直径为______cm，高度为________mm。
【答案】1.220cm，6.861mm【解析】游标卡尺读数为1d 12 m m 4 mm 12.20mm 1.220cm20螺旋测微器的读数为：h 6.5mm 36.1 0.01mm 6.861mm【考点定位】螺旋测微器，游标卡尺读数【方法技巧】解决本题的关键掌握游标卡尺读数的方法，主尺读数加上游标读数，不需估读．螺旋测微器的读数方法是固定刻度读数加上可动刻度读数，在读可动刻度读数时需估读。
5．【2016·海南卷】某同学利用图（a）所示的实验装置探究物块速度随时间的变化。
物块放在桌面上，细绳的一端与物块相连，另一端跨过滑轮挂上钩码。
