闸阀的分类
手 动 单闸板 楔式 双闸板 闸 阀 单闸板 平行式 双闸板 撑开式 自动密 封式 升降式 (明杆) 旋转式 (暗杆) 法兰 连接 直齿圆 柱齿轮
锥齿轮
螺纹 连接 气 动 液 动 电 动
焊接 连接
闸阀的结构
1. 手轮 2. 阀杆螺母 3. 填料压盖 4. 填料 5. 阀盖
6. 双头螺栓
1、手轮
2、阀杆螺母 3、阀杆 4、填料压盖 5、T形螺栓 6、填料 7、阀盖
8、垫片
9、阀瓣 10、阀体
截止阀和节流阀阀体
（１）直通形阀：流动 阻力大，压力降大； （２）角形阀：弯头处， 流动阻力小。
截止阀和节流阀阀体
（３）直流阀：阀体与阀 杆成45°,流动阻力小，压降 也小，便于检修和更换。 （４）针形阀：阀瓣为锥 形针形，阀杆通常用细螺纹 以取得微量调节。
截止阀节流阀的特点
截止阀在管路中主要作切断用。 节流阀在管路中主要作节流使用。
截止阀有以下优点：
1． 在开闭过程中密封面的摩擦力比闸阀小，耐磨。 2． 开启高度小。 3． 通常只有一个密封面，制造工艺好，便于维修。 截止阀使用较为普遍，但由于开闭力矩较大，结构长度较 长，一般公称通径都限制在DN≤200mm以下。截止阀的 流体阻力损失较大。因而限制了截止阀更广泛的使用。
1
(
2
)
3
4
5
密 封 或 衬 里 材 料
6
(
7
)
阀 门 类 别
驱 动 方 式
连 接 方 式
结 构 形 式
公 称 压 力
阀 体 材 料
四、阀门的编号
1
阀门类型 Ｚ：闸阀Ｊ： 截止阀 Ｘ：旋塞阀 Ｈ：止回阀 Ｙ：减压阀 Ａ：安全阀 Q：球阀 D：蝶阀 驱动形式 3：蜗轮 4：正齿轮 6：气动 7：液动 9：电动
阀门基础知识培训
阀门基础知识培训一、阀门的定义和分类阀门是指用来控制流体（液体、气体、固体）流动的装置，主要用于控制流体的流量、压力、温度以及流向。
根据其结构和工作原理的不同，阀门可以分为很多种类，常见的有闸阀、球阀、蝶阀、止回阀、截止阀等。
1. 闸阀：通过提升阀杆上的闸板，使闸板升起或降下，从而实现阀门的开启或关闭。
闸阀主要用于截断管道中的流体，通常用于中小口径的管道。
2. 球阀：球阀是以球体为封闭件，通过旋转球体来实现阀门的开启或关闭。
球阀具有结构简单、密封性能好、操作方便等优点，广泛应用于各种管道系统中。
3. 蝶阀：蝶阀以蝶板为开启和关闭元件，通过旋转蝶板来控制流体的通断。
蝶阀具有结构简单、体积小、重量轻等优点，适用于大口径的管道。
4. 止回阀：止回阀是一种防止流体倒流的装置，安装在管道上可以阻止反向流动的发生，通常用于水处理、供水系统等领域。
5. 截止阀：截止阀是用来控制流体的流通或截断的装置，通过提升或降低阀杆上的阀芯来实现开启或关闭。
二、阀门的主要零部件1. 阀体：阀体是阀门的主要外壳，承受着流体的压力，也是阀门内部零部件的安装位置。
阀体的材质通常为铸铁、铸钢、不锈钢等。
2. 闸板/球体/蝶板：这些部件是阀门的开启和关闭元件，用来控制流体的通断。
3. 阀杆：阀杆是用来控制开启和关闭元件的升降，通常与手轮或执行机构连接。
4. 密封件：阀门的密封性能直接影响到阀门的使用效果，因此阀门内部有多处密封结构，包括阀座密封、阀杆密封等。
5. 手轮/执行机构：手轮是用手动操作的阀门上的开启和关闭装置，执行机构是通过电动、气动、液动等方式实现的自动化开闭装置。
三、阀门的安装和维护1. 阀门的正确安装可以保证其正常工作，通常需要注意以下几点：- 安装前应仔细检查阀门及管道的内部是否清洁，有无异物；- 安装阀门时，应根据阀门的标识正确确定安装方向；- 在阀门的安装过程中，应注意保护阀门的密封面，避免划伤或损坏。
2. 阀门的维护和保养对于延长阀门的使用寿命非常重要，常见的维护工作包括：- 定期润滑阀门的活动部件，保证阀门的灵活性；- 定期检查阀门的密封性能，如有泄漏现象需要及时处理；- 定期清洗阀门内部，防止因为积垢影响阀门的使用效果。
仪表阀门基础知识
仪表阀门基础知识仪表阀门是工业自动化过程控制中不可或缺的设备，用于调节流体介质的压力、温度、流量和液位等参数。
本文将从仪表阀门的定义、分类、工作原理以及应用领域等方面进行详细介绍。
一、仪表阀门的定义仪表阀门是指用于控制工艺管道中流体介质的阀门，其主要功能是根据系统需要调节介质的流量、压力、温度和液位等参数。
仪表阀门通常由阀体、阀盖、阀芯、阀座和执行器等组成，根据不同的控制要求，还可以配备定位器、传感器和控制器等辅助装置。
二、仪表阀门的分类根据不同的工作原理和结构特点，仪表阀门可以分为以下几类：1.截止阀：用于切断或调节流体介质的流量，常见的有手动截止阀和电动截止阀。
2.调节阀：用于调节流体介质的流量、压力、温度和液位等参数，常见的有手动调节阀和电动调节阀。
3.安全阀：用于保护管道或容器中的介质在超过额定压力时自动释放，常见的有弹簧式安全阀和薄板式安全阀。
4.止回阀：用于防止介质倒流，常见的有升降式止回阀和蝶式止回阀。
5.排气阀：用于排除管道中的气体和空气，常见的有手动排气阀和自动排气阀。
三、仪表阀门的工作原理仪表阀门的工作原理主要是通过阀芯和阀座之间的相对运动来控制介质的流通。
当阀芯与阀座贴合时，阀门处于关闭状态；当阀芯与阀座分离时，阀门处于打开状态。
通过调节阀芯的位置，可以控制阀门的开度，从而实现对介质流量、压力、温度和液位等参数的调节。
四、仪表阀门的应用领域仪表阀门广泛应用于石油化工、电力、冶金、医药、食品、环保等工业领域，以及建筑、暖通、供水、排水等民用领域。
在石油化工行业中，仪表阀门常被用于管道输送、反应釜控制、储罐排放等系统中；在电力行业中，仪表阀门常被用于锅炉、发电机组和冷却循环系统中；在食品行业中，仪表阀门常被用于液体灌装、调味料输送和清洗系统中。
总结：仪表阀门是工业自动化过程控制中不可或缺的设备，通过调节流体介质的压力、温度、流量和液位等参数，实现对工艺管道的控制。
本文从仪表阀门的定义、分类、工作原理以及应用领域等方面进行了详细介绍。
阀门基础知识简介
阀门基础知识简介一.阀门简介：首先我们讲一讲什么叫阀门？阀门-是流体输送系统中的控制装置，是用来控制管道内介质流动的具有可动机械产品的总称。
它具有导流、截流、调节、控制流向、分流或卸压等功能。
阀门在石油、天然气、矿山开采；在石油炼制和石油、天然气管道输送系统中；在化肥、化工生产、医药和食品（包括香烟）生产系统中；在火电、水电和核电的电力生产系统中；在冶金生产系统中；在城市和工业企业的给排水、供热和供气系统中；在农用灌溉系统中；在船舶、车辆、飞机以及各种运动机械的流体系统中以及在国防和航天系统中都有大量的使用阀门。
因此，阀门是人类走向现代化不可缺少的重要机械产品。
我国是在1958年正式生产铸钢高中压阀门的，在近半个世纪我国阀门行业得到了迅速的发展。
我国目前除了少数特殊阀门需要进口外，其余的都能自己生产，并且大量出口。
二、阀门术语一、阀门类别（中英文对照）闸阀 Gate valve ; Slide valve截止阀 Globe valve ; Stop valve止回阀 Check valve ; Non-return valve球阀 Ball valve蝶阀 Butterfly valve旋塞阀 Plug valve节流阀 Throttle valve隔膜阀 Diaphragm valve针型阀 Pintlem valve低温阀 Low temperature valve二、结构及零件(中英文对照）结构长度 Face to Face ;End to End ;Face to End dimension结构形式 Type of construction角式 Angle type直通式 Through way type保温式 Steam jacket type连接形式 Type of connecting电动装置 Electric actuator气动装置 Pneumatic actuator齿轮操作 Gear operation手轮操作 Hand wheel阀体 Body阀盖 Bonnet;cover;cap;lid阀瓣 Disc闸板 Wedge阀杆 Stem;Spindle阀杆螺母 Stem nut;Yoke nut填料函 Stuffing box填料压盖 Gland支架 Yoke上密封 Back seat阀座 Seat螺栓 Blot螺母 Nut填料 Packing]球体 Ball销轴 Hinge pin摇杆 Arm ;Hinge密封面 Seal face主要性能参数 Specification公称压力 (PN) Nominal pressure公称通径（DN） Nominal diameter工作压力 Working pressure壳体试验 Shell test密封试验 Seal test三、其它术语(中英文对照）BW 对焊连接方式SW 承插焊连接方式F.P 全通径BB-螺栓连接阀盖PSB-内压自密封阀盖G.O=齿轮操作BG-伞齿轮PWHT-焊后热处理PCD-中心圆直径H.F=硬质面CS-碳钢FS-锻钢AS-合金钢SS-不锈钢CI-铸铁OS&Y-明杆支架结构三、阀门参数（一）公称尺寸公称尺寸DN是管路系统中所有管路附件用数字表示的尺寸，以区别用螺纹或外径表示的那些零件。

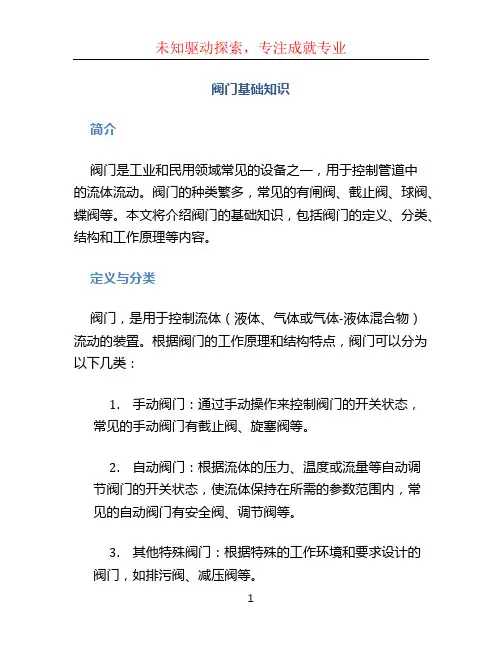

阀门基础知识
阀门基础知识简介阀门是工业和民用领域常见的设备之一，用于控制管道中的流体流动。
阀门的种类繁多，常见的有闸阀、截止阀、球阀、蝶阀等。
本文将介绍阀门的基础知识，包括阀门的定义、分类、结构和工作原理等内容。
定义与分类阀门，是用于控制流体（液体、气体或气体-液体混合物）流动的装置。
根据阀门的工作原理和结构特点，阀门可以分为以下几类：1.手动阀门：通过手动操作来控制阀门的开关状态，常见的手动阀门有截止阀、旋塞阀等。
2.自动阀门：根据流体的压力、温度或流量等自动调节阀门的开关状态，使流体保持在所需的参数范围内，常见的自动阀门有安全阀、调节阀等。
3.其他特殊阀门：根据特殊的工作环境和要求设计的阀门，如排污阀、减压阀等。
结构与工作原理结构阀门的结构主要由以下几个部分组成：1.阀体：阀门的外壳，承受流体的压力。
2.阀瓣：开关流体的部件，根据不同的工作原理可以有不同的形状和结构。
3.密封件：阀门各个连接处的密封元件，确保阀门的密封性能。
4.手柄或手轮：用于手动操作阀门的开关状态。
工作原理阀门的工作原理根据不同的类型和结构有所差异。
以下是几种常见阀门的工作原理：1.闸阀：通过阀瓣的升降来控制流体的流通，阀瓣向上升起时，流体可以通过；阀瓣向下压下时，阀门关闭，流体无法通过。
2.截止阀：通过阀瓣的上下移动来控制流体的流通，阀瓣向上移动时，流体可以通过；阀瓣向下移动时，阀门关闭。
3.球阀：通过阀芯在阀体内旋转来控制流体的流通，当阀芯与阀体呈90度角时，阀门开放；当阀芯与阀体呈平行位置时，阀门关闭。
4.蝶阀：通过阀盘在阀体内旋转来控制流体的流通，当阀盘与流体流动方向垂直时，阀门关闭；当阀盘与流体流动方向平行时，阀门开放。
使用注意事项在使用阀门时，需要注意以下几个方面：1.使用环境：阀门的使用环境包括介质、温度、压力等因素，需要根据实际情况选择合适的阀门材质和适用范围。
2.定期维护：定期检查阀门的工作状态，清洁阀门表面，确保阀门的正常运行。
阀门基础知识点总结
阀门基础知识点总结一、阀门的基本结构1. 阀体：阀门的主体部分，通常由铸铁、铸钢、不锈钢、铜合金等材料制成。
阀体具有导向流体、支撑阀芯和阀座、承受内外压力等重要功能。
2. 阀芯（阀体、阀门芯）：阀芯是阀门开关的主要部件，通过对阀芯的升降、旋转等运动来控制流体的通断和流量。
3. 阀座：阀座位于阀体内，用于固定阀芯和密封流体，保证阀门的密封性能。
4. 密封件：阀门的密封性能直接关系到阀门的使用效果和寿命，常见的密封件有橡胶密封圈、填料密封、金属密封等。
5. 传动装置：用于控制阀芯的开关，常见的传动装置有手动、电动、气动、液动等形式。
6. 连接件：用于连接阀门与管道系统，常见的连接方式有法兰连接、螺纹连接、对焊连接等。
二、阀门的工作原理阀门通过阀芯的升降、旋转等运动来控制流体的通断和流量，从而实现对流体的控制作用。
具体来说，当阀芯抬升或者旋转到开启位置时，流体即可通过阀门顺利流动；当阀芯降下或者旋转到关闭位置时，阀门将阻止流体流动。
通过改变阀芯的开闭程度，还可以实现对流体流量的调节。
三、阀门的分类1. 按使用场合划分：在工业生产中，阀门的使用场合各不相同，可以根据使用场合的不同将阀门分为通用阀门、特种阀门和专用阀门。
2. 按工作原理划分：阀门根据其工作原理的不同可以分为截止阀、止回阀、调节阀、安全阀、排气阀、减压阀等。
3. 按阀门结构划分：阀门可以根据其结构形式分为截门式阀门、旋塞式阀门、球阀、蝶阀、蛇形阀等多种类型。
四、阀门的选型1. 根据使用场合选择：根据使用场合的不同，需要考虑阀门的耐压、防腐性能、耐磨性能、密封性能等指标。
2. 根据流体性质选择：流体的种类、温度、压力等参数都会对阀门的选型产生影响，需要根据实际情况进行综合考量。
3. 根据工作条件选择：包括阀门的工作压力、温度、流量要求、压降等参数，还要考虑阀门的启闭速度和灵敏度等指标。
4. 根据阀门的使用寿命选择：阀门的使用寿命主要取决于阀门的结构、材料、制造工艺和工作环境等因素。
阀门知识
阀门阀门是炼油和石油化工管道系统的重要组成部件。
其主要功能是接通和截断物流，调节压力，流量，放空，放净，以保证装置安全运行。
1 阀门的类型阀门的类型很多，通常按结构划分，基本型式有：闸阀（GATE VALVE）；截止阀（CHECK VALVE）[含底阀（FOOT VALVE）]旋塞阀（PLUG VALVE）；球阀（BALL VALVE）；蝶阀（BUTTERFLY VALVE）隔膜阀（DIAPHRAGM VALVE）按用途划分有：自动再循环控制阀（AUTOMATIC RECIRCULATION CHECK VALVE）背压阀（BACK PRESSURE VALVE）；减压阀（PRESSURE REDUCING VALVE）；安全/泄放阀（SAFETY/RELIEF VALVE）；呼吸阀（ PRESSURE VACUUM RELIEF VALVE）；放料阀（ FLUSH BOTTOMTANK VALVE）；紧急加速阀（EMERGENCY VALVE）；节流阀（THROTTLE VALVE）；取样阀（SAMPLINGVALVE）。
按驱动方式分又有：电动阀、电磁阀、液压阀和气动阀。
在手动阀门中有手轮操作的，搬手操作的，链操作的和带有齿轮操作机构的。
按阀杆之动作又有明杆（RISING STEM）和暗杆（NON-RISING STEM）之分。
2 闸阀（GATE VALVE）闸阀是指启闭体为一闸板，由阀杆带动，沿阀座密封面作升降运动，以接通或截断物流。
见图1。
2.1 闸阀的结构特点：1）闸板：通常为楔式（WEDGE）闸板。
有单闸板和双闸板之分。
单闸板又有楔式刚性单闸板阀（SOLID WADGE DISCVALVE）和楔式弹性单闸板阀（FLEX. GATE VALVE）。
楔式刚性单闸板阀之闸板为一楔形整体，结构简单、尺寸小。
但密封面容易擦伤，且当温度变化时闸板易卡住。
故适用于常温及中温情况。
楔式弹性单闸板阀之闸板形状，像连在一个极短轴上的两个轮子，且牢固地成为一体见图[3.1-1(b)]，其特点是对闸板的两个密封面楔角允许小量的弹性变化，以能自行补偿由于管线扭曲或热负荷使阀体变形而造成阀图1座楔角角度之变化。
阀门的基本知识
阀门的基本知识阀的定义是在流体系统中，用来控制流体的方向、压力、流量的装置。
阀门是使配管和设备内的介质(液体、气体、粉末)流动或停止、并能控制其流量的置。
以下是由店铺整理关于阀门知识的内容，提供给大家参考和了解，希望大家喜欢!一、截止阀优点：1、结构简单，制造和维修比较方便。
2、工作行程小，启闭时间短。
3、密封性好，密封面间磨擦力小，寿命较长。
缺点：1、流体阻力大，开启和关闭时所需力较大。
2、不适用于带颗粒、粘度较大、易结焦的介质。
3、调节性能较差。
4、流体阻力大，长期运行时，密封可靠性不强二、有时口径很小的切断装置也选用闸阀闸阀的优点:1、流体阻力小因为闸阀阀体内部介质通道是直通的，介质流经闸阀时不改变其流动方向，所以流体阻力小。
2、启闭力矩小,开闭较省力因为闸阀启闭时闸板运动方向与介质流动方向相垂直、与截止阀相比，闸阀的启闭较省力。
3、介质流动方向不受限制，不扰流、不降低压力介质可从闸阀两侧任意方向流过、均能达到使用的目的.更适用于介质的流动方向可能改变的管路中。
4、结构长度较短因为闸阀的闸板是垂直置于阀体内的，而截止阀阀瓣是水平置于阀体内的，因而结构长度比截止阀短。
5、密封性能好全开时密封面受冲蚀较小。
6、全开时，密封面受工作介质的冲蚀比截止阀小。
7、体形比较简单，铸造工艺性较好，适用范围广。
闸阀的缺点:1、密封面易损伤启闭时闸板与阀座相接触的两密封而之间有相对摩擦，易损伤，影响密封件能与使用寿命，维修比较困难。
2、启闭时间长，高度大由于闸阀启闭时须全开或全关，闸板行程大，开启用要一定的空间，外形尺寸高，安装所需空间较大。
3、结构复杂闸阀一般都有两个密封面，给加工、研磨和维修增加一些，困难零件较多，制造与维修较困难，成本比截止阀高。
三、球阀球阀开关轻便，体积小，可以做成很大口径，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业得到广泛的应用。
球阀在管路中主要用来做切断、分配和改变介质的流动方向。
阀门知识大全完整版
也不易产生擦伤现象。
闸阀的结构
<2> 平行式闸板
闸板的两个密封面平行，阀座密封面垂直于管道中心线。
(a) 平行式单闸板 不能依靠其身达到强制密封，
必须采用固定或浮动的软质阀座。 适用于中低压大中口径，介质为油 类、天然气。
(b) 平行式双闸板 自动密封式：依靠介质的压力
四、阀门的编号
为了便于认识选用，每种阀门都有一个特定的型号，以说 明阀门的类别、驱动方式、连接方式、结构形式、密封面 和衬里材料、公称压力及阀体材料，阀门的型号由七个单 元组成，按下列顺序编制。
1 (2) 3
4
5
6 ( 7)
密
阀 门 类 别
封
驱
连
结
或
动
接
构
衬
方
方
形
里
式
式
式
材
料
公
阀
称
体
压
材
力
料
四、阀门的编号
二、阀门的分类
按介质工作温度分类：
高温阀——t 大于450℃的阀门。 中温阀——120 ℃小于 t 小于450 ℃的阀门。 常温阀——-40 ℃小于 t 小于120 ℃的阀门。 低温阀——-100 ℃小于 t 小于-40 ℃的阀门。 超低温阀——t 小于-100 ℃的阀门。
二、阀门的分类
按阀体材料分类： 非金属阀门：如陶瓷阀门、玻璃钢阀门、塑料阀 门 金属材料阀门：如铸铁阀门、碳钢阀门、铸钢阀 门、低合金钢阀门、高合金钢阀门及铜合金阀门 等。
二、阀门的分类
按公称通径分
根据阀门的公称通径可分： 小口径阀门：公称通径DN<40mm的阀门。 中口径阀门：公称通径DN50~300mm的阀门。 大口径阀门：公称通径DN350~1200mm的阀门。 特大口径阀门：公称通径DN≥1400mm的阀门
经典阀门知识(图解)
阀门基本结构介绍一、阀门的定义阀门是流体输送系统中的控制部件，具有截断、调节、导流、防止逆流、稳压、分流或溢流泄压等功能。
二．阀门分类（1）按自动与驱动分类·自动阀门：依靠介质（液体、气体、蒸汽等）本身的能力而自行动作的阀门。
如安全阀、止回阀、减压阀、蒸汽疏水阀、空气疏水阀、紧急切断阀、自力式压力调节阀、自力式温度调节阀等。
·驱动阀门：借助手动、电力、液力或气力来操纵的阀门。
如闸阀、截止阀、节流阀、蝶阀、球阀、旋塞阀、隔膜阀、气动薄膜调节阀、气动活塞调节阀等。
（2）按主要技术参数分类a、按公称尺寸分类·小口径阀门·中口径阀门·大口径阀门·特大口径阀门b、按公称压力分类·真空阀·低压阀·中压阀。
·高压阀·起高压阀c、按介质工作温度分类·高温阀·中温阀·常温阀·低温阀·超低温阀d、按阀体材料分类·非金属材料阀门：如陶瓷阀门、玻璃钢阀门、塑料阀门。
·金属材料阀门：如铜合金阀门、铝合金阀门、铅合金阀门、高合金钢阀门。
·金属阀体衬里阀门：如衬铅阀门、衬塑料阀门、衬搪瓷阀门。
e、按与管道的连接方式分类·法兰连接阀门：阀体上带有法兰，与管道采用法兰连接的阀门。
·螺纹连接阀门：阀体上带有内螺纹或外螺纹，与管道采用螺纹连接的阀门。
·焊接连接阀门：阀体上带有对焊坡口或承插焊口，与管道采用焊接连接的阀门。
·夹箍连接阀门：阀体上带有夹口，与管道采用夹箍连接的阀门。
·卡套连接阀门：用卡套与管道连接的阀门。
f、按操纵方式分类·手动阀门：借助手轮、手柄、杠杆或链轮等，由人力来操纵的阀门。
当需要较大的力矩时，可采用蜗轮、齿轮等减速装置。
·电动阀门：用电动机、电磁或其他电气装置操纵的阀门。
