为什么锂电池需要锂电池保护板的辅助？

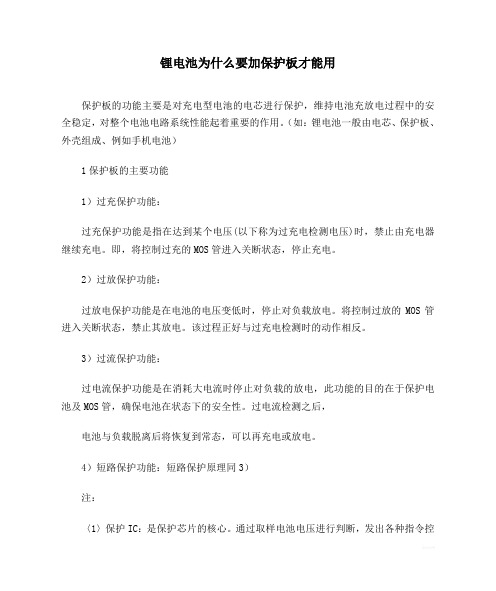

锂电池为什么要加保护板才能用
锂电池为什么要加保护板才能用保护板的功能主要是对充电型电池的电芯进行保护，维持电池充放电过程中的安全稳定，对整个电池电路系统性能起着重要的作用。
（如：锂电池一般由电芯、保护板、外壳组成、例如手机电池）1保护板的主要功能1）过充保护功能：过充保护功能是指在达到某个电压(以下称为过充电检测电压)时，禁止由充电器继续充电。
即，将控制过充的MOS管进入关断状态，停止充电。
2）过放保护功能：过放电保护功能是在电池的电压变低时，停止对负载放电。
将控制过放的MOS管进入关断状态，禁止其放电。
该过程正好与过充电检测时的动作相反。
3）过流保护功能：过电流保护功能是在消耗大电流时停止对负载的放电，此功能的目的在于保护电池及MOS管，确保电池在状态下的安全性。
过电流检测之后，电池与负载脱离后将恢复到常态，可以再充电或放电。
4）短路保护功能：短路保护原理同3）注：〈1〉保护IC：是保护芯片的核心。
通过取样电池电压进行判断，发出各种指令控制MOS管，对电芯进行管理。
〈2〉MOS管：在保护板电路中主要起开关作用2 3典型的保护板电路以单节保护板电路（DW01+P）为例：45保护板的分类1、按材料分类1）镀金保护板—简称金板五金保护板普通镀金保护板镀厚金保护板沉金保护板2）镀锡保护板—简称锡板普通锡板无铅锡板2、按电池分类1）单节保护板2）双节保护板3）多节保护板6保护板的市场容量全球市场容量约100KK/M1）A级市场（40KK/M）注：A级市场的保护IC主要的生产商有精工、理光、美之美；MOSFET主要的生产商有三洋、AO；2）B级市场（40KK/M）注：B级市场的保护IC主要的生产商有富晶、新德、中星微；MOSFET主要的生产商有三合微、华瑞、南海、喧昶、茂达；3）C级市场（20KK/M）注：C级市场的保护IC主要的生产商有士兰、黑森林、金微科；MOSFET主要的生产商有珠海南科、黑森林、金微科；电池保养常识：1记忆效应镍氢充电电池上常见的现象。
18650电池带保护板和不带保护板各有什么好处
18650电池带保护板和不带保护板各有什么好处锂电池有保护板，就可以控制锂电芯在规定的工作环境内工作，不会产生爆炸，燃烧等现像；没有保护板的锂电池就会容易产生爆炸，燃烧等现像。
加了保护板的电池，充电保护电压可在4.125V保护，放电保护可在2.4V保护，充电电流可在锂电池的最大成受范围内；没有加保护板的电池，会过充，过放，过流，电池很容易损坏。
为什么要加锂电池保护板，因为锂电池的工作环境有特别的要求，不能过充不能过放，不能过温，不能过流充放电，如果有就会产生爆炸，燃烧等现像，电池还会坏，且还会引起火灾等严重社会问题。
18650电池带保护板和不带保护板各有什么好处？我们日常常说的18650其实是指电池的外形规格，是一种标准电池型号，其中18表示直径为18mm，65表示长度为65mm，0表示为圆柱形电池。
18650电池原指镍氢电池和锂离子电池，由于镍氢的现在比较少用，所以现在多指锂离子电池。
18650锂离子电池单节标称电压一般为：3.6V 或3.7V；最小放电终止电压一般为： 2.75V。
常见容量为1200～3100mAh，高于3400mAh基本是虚标。
照明设备中常见的防爆手电筒、强光手电筒、其他便携式照明设备大部分都有用18650锂电池做为电源的。
因为18650电池的容量大、寿命长、电压高及稳定等优点，十分适合用于强光手电筒等便携式照明设备。
有些读者对18650电池带保护板和不带保护板存在一些疑问，18650电池带保护板和不带保护板下面分享下各有什么好处？带保护板适合所有人群使用，有过放保护：当电池电快要用完时，电压到一个要求的最低值，保护板也会关闭，不能在放电了，产品因此会自动关机，形成的一种过放保护作用。
过充保护：在给产品充电时，电压达到电池最高电压（4.2V）时，保护板就会自动断电关闭，显示充满不在继续充电了。
形成的一种过冲保护作用。
短路保护：当电池不小心短路时，保护板会在几毫秒内自动关闭，不会在通电，这时就是正负极碰到一块也没事，形成的一种短路保护不会引起爆炸事件发生。
锂电池保护板原理
锂电池保护板原理
锂电池保护板是一种电子控制装置，主要用于保护锂电池免受过充、过放、过流和短路等故障的影响，以延长锂电池的使用寿命和确保电池的安全性能。
锂电池保护板采用了一种基于微处理器或专用集成电路的智能控制技术来实现对锂电池的保护和管理。
其工作原理如下：
1. 过充保护：当锂电池充电至预设的充电终止电压时，保护板会自动切断电池与充电器之间的连接，停止充电，以防止电池过充，避免对电池造成损害。
2. 过放保护：当锂电池的电压降至预设的放电终止电压时，保护板会自动切断电池与负载之间的连接，停止放电，以避免电池过放而损坏。
3. 过流保护：当电池充电或放电过程中出现过大的电流时，保护板会立即切断电池与外部电路之间的连接，以防止电池过热、发生短路或其他故障。
4. 温度保护：保护板内置有温度传感器，当电池温度超过安全范围时，保护板会采取相应的措施，如减小充电电流或停止充放电，以防止电池过热引发安全事故。
5. 平衡充电：对于多个串联的锂电池组，保护板可以监测各个电池的电压，并在充电时自动进行均衡充电，确保各个电池之间的电压差异不会过大，以提高电池组的整体性能和寿命。
锂电池保护板的使用可以有效保护锂电池的安全性和使用寿命，防止因电池故障引发火灾、爆炸等危险情况的发生。
因此，在锂电池应用中，使用保护板是非常重要和必要的措施之一。

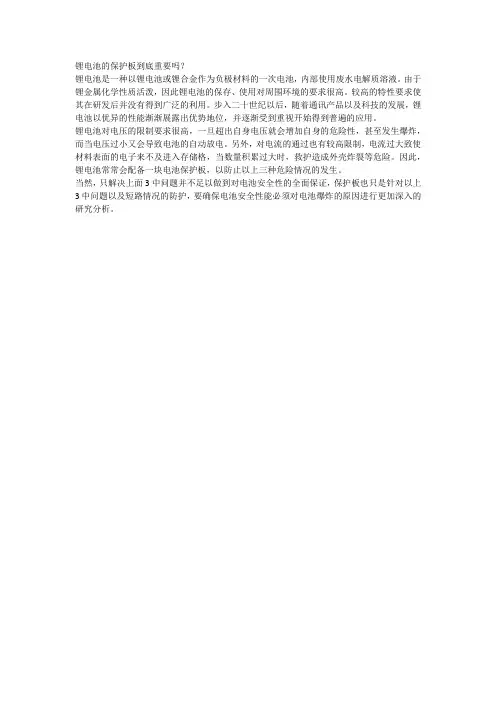

锂电池的保护包到底重要吗
锂电池的保护板到底重要吗？
锂电池是一种以锂电池或锂合金作为负极材料的一次电池，内部使用废水电解质溶液。
由于锂金属化学性质活泼，因此锂电池的保存、使用对周围环境的要求很高。
较高的特性要求使其在研发后并没有得到广泛的利用。
步入二十世纪以后，随着通讯产品以及科技的发展，锂电池以优异的性能渐渐展露出优势地位，并逐渐受到重视开始得到普遍的应用。
锂电池对电压的限制要求很高，一旦超出自身电压就会增加自身的危险性，甚至发生爆炸，而当电压过小又会导致电池的自动放电。
另外，对电流的通过也有较高限制，电流过大致使材料表面的电子来不及进入存储格，当数量积累过大时，救护造成外壳炸裂等危险。
因此，锂电池常常会配备一块电池保护板，以防止以上三种危险情况的发生。
当然，只解决上面3中问题并不足以做到对电池安全性的全面保证，保护板也只是针对以上3中问题以及短路情况的防护，要确保电池安全性能必须对电池爆炸的原因进行更加深入的研究分析。
锂电池保护板原理
锂电池保护板原理锂电池保护板是一种用于锂电池的保护装置，它可以监测电池的电压、温度和电流等参数，以保护电池免受过充、过放、短路和过流等危害。
保护板通常由电路板和电子元件组成，其工作原理涉及电路设计和电子技术等方面知识。
首先，保护板通过监测电池的电压来实现过充和过放保护。
当电池电压超过设定阈值时，保护板会通过控制开关器件来切断电池与外部电路的连接，防止电池继续充电或放电，从而保护电池不受损坏。
同时，保护板还可以监测电池的温度，当电池温度过高时，保护板也会采取相应的措施来降低电池的工作温度，确保电池处于安全状态。
其次，保护板还可以实现短路和过流保护。
在电池出现短路或过流情况时，保护板会迅速切断电路，防止电池过度放电或受到损坏。
这需要保护板内部的电子元件具有快速响应的特性，以确保在出现故障时能够及时采取措施，保护电池和外部设备的安全。
另外，锂电池保护板还可以实现平衡充电功能。
在多节串联的锂电池组中，由于电池的特性差异，会导致电池之间的电压差异，从而影响整个电池组的性能和寿命。
保护板可以通过控制充放电过程，使各节电池的电压保持在相近的水平，从而实现电池组的平衡充放电，延长电池的使用寿命。
总的来说，锂电池保护板的工作原理主要包括监测电池参数、控制电路开关、实现过充、过放、短路和过流保护，以及实现电池组的平衡充放电。
通过这些保护功能，保护板可以确保锂电池在充放电过程中处于安全稳定的状态，延长电池的使用寿命，同时保护外部设备不受损坏。
在实际应用中，锂电池保护板的设计和制造需要考虑电池类型、工作环境、安全标准等因素，以确保保护板的可靠性和稳定性。
同时，用户在选择和使用锂电池保护板时，也需要根据实际需求和电池特性进行合理选择和配置，以充分发挥保护板的作用，确保电池和设备的安全可靠运行。
电动车锂电池保护板的工作原理
电动车锂电池保护板的工作原理电动车，哦，那可是当下的热门话题！谁不想骑着它，风驰电掣，帅气得像个超人呢？但是，电动车的动力来源——锂电池，背后可藏着不少“秘密”，而保护板就是其中的一个小英雄。
今天就来聊聊这个保护板的工作原理，看看它是怎么保障我们骑行安全的。
1. 什么是锂电池保护板？首先，咱们得了解什么是锂电池保护板。
简单来说，它就像电池的守护神，负责保护电池不受伤害。
要是没有它，电池就像个无头苍蝇，随便乱飞，容易短路、过充或者过放，那可就麻烦了！保护板通过监控电池的状态，确保它们在一个安全的范围内工作。
就好比你在外面玩得嗨，手机电量也得留个余地，不然突然关机就尴尬了，对吧？1.1 保护电池，保障安全你想想，要是电池出了问题，电动车可是停不下来的！保护板能及时检测到电池的电压、温度等各种信息。
要是发现电压过高或者温度过高，它会立马切断电流，避免电池发热甚至爆炸。
这个功能可真是让人松了一口气，毕竟安全第一嘛！1.2 省电又持久保护板的另一个妙用就是延长电池的使用寿命。
它可以根据电池的实际情况，合理分配电量。
比如，当你骑行的时候，保护板会监控每个电池单元，确保它们都在一个健康的状态下工作。
这样，不仅让你的电动车跑得更远，还能让电池“长命百岁”，真是一举两得，何乐而不为呢？2. 保护板的工作原理好，接下来咱们聊聊保护板是怎么具体工作的。
听起来可能有点复杂，但其实就是几个简单的步骤，让我们一起来拆解一下。
2.1 电压监测首先，保护板会实时监测电池的电压。
每个电池都有一个理想的电压范围，保护板就像个细心的老师，随时观察学生的表现。
一旦发现某个电池的电压超出范围，它就会发出警报，甚至切断电源，避免更大的损失。
就像你上课的时候，老师发现有人开小差，立马就会把他叫回正轨。
2.2 温度监控其次，温度监测也非常重要。
电池在充电和放电的时候，会产生热量，保护板会实时监控这个温度。
如果温度过高，保护板就会启动冷却系统，或者直接切断电流。
电池保护板原理
电池保护板原理电池保护板是一种用于锂电池的保护装置，其主要功能是监测电池的电压、温度和电流，以保护电池免受过充、过放、过流和过温等不利因素的损害。
本文将从电池保护板的原理入手，为大家详细介绍电池保护板的工作原理及其重要性。
电池保护板的原理主要包括以下几个方面：一、电压监测。
电池保护板通过监测电池的电压变化来实现对电池状态的监控。
当电池电压超过设定的上限值时，保护板会自动切断电池与外部电路的连接，以避免过充的情况发生。
同样，当电池电压低于下限值时，保护板也会切断电路，以防止电池过放。
通过电压监测，电池保护板可以有效保护电池免受过充和过放的损害。
二、温度监测。
电池在充放电过程中会产生热量，过高的温度会对电池造成损害。
因此，电池保护板还需要监测电池的温度变化。
一旦电池温度超过设定的安全范围，保护板会立即采取措施，如切断电路或减小充放电电流，以降低电池温度，确保电池的安全运行。
三、电流监测。
电池保护板还需要监测电池的充放电电流，以防止过流对电池的损害。
当电池充放电电流超过设定的安全值时，保护板会及时切断电路，以保护电池不受过流的影响。
电池保护板的工作原理可以简单概括为，监测-判断-保护。
通过不断监测电池的电压、温度和电流等参数，保护板能够及时判断电池的状态，当发现异常情况时，立即采取相应的保护措施，确保电池的安全运行。
电池保护板在锂电池中起着至关重要的作用。
它不仅可以保护电池不受过充、过放、过流和过温的影响，延长电池的使用寿命，还可以有效预防电池发生安全事故，如过充引发的爆炸、过放导致的损坏等。
因此，电池保护板的应用已经成为锂电池应用领域中的一项重要技术。
总的来说，电池保护板通过对电池的电压、温度和电流等参数进行监测，实现了对电池状态的及时监控和保护。
其工作原理简单明了，但却非常重要。
在电池应用领域，电池保护板的研发和应用将继续发挥着重要作用，为电池的安全运行提供保障。
手机锂电池保护板相关知识1
保护板初步知识1、保护板的由来锂电池（可充型）之所以需要保护，是由它本身特性决定的。
由于锂电池本身的材料决定了它不能被过充、过放、过流短路及超高温充放电，因此锂电池锂电组件总会跟着一块精致的保护板和一片电流保险器出现.2、主要保护能能过充电保护功能过放电保护功能过电流保护电流包括过流1 过流2 短路保护3、保护板的组成和元件：保护板通常包括控制IC、开关MOS、储存电容、识别电阻及辅助器件NTC/PTC等组成。
其中控制IC在一切正常的情况下控制MOS开关导通，使电芯与外电路导通，而当电芯电压或回路电流超过规定值时，它立刻控制MOS开关断开，保护电芯的安全。
PTC是正温度系数热敏电阻,NTC是负温度系数热敏电阻.PTC与NTC在应用上有不同的地方是:PTC在电路中可以做过电流保护,NTC主要是开关浪涌电流的抑制.他们也有共同的作用就是温度感测和侦测试4、原理图及元件介绍IC 它由精确的比较器来获得保护可靠的保护参数，主要参数： -过充电压 -过充恢复电压 -过放电压 -过放恢复电压 -过流检测电压 -短路保护电压 -耗电MOSFET 串在主充放电回路中，担当高速开关，执行保护动作。
我司所用的都是串在B- P-间。
MOSFET包含三个电极：漏极（D）源极（S）栅极（G）；当G极为高电平时，D极与S极导通，当G极为低电平时，D极与S极断开。
主要参数: -内阻 -耐电流-耐电压 -内部是否连通 -封装FUSE PTC ：二次保护器件。
原理图：正极:B+ FUSE P+负极:B- MOS(2、3)脚 MOS（1）脚接 MOS（8）脚 MOS（5、6）脚夫 P-5、功能介绍：通常状态：当电芯电压在2。
5V---4。
2V之间，IC的充电控制脚（第1脚）和放电管控制脚(第3脚)同时处于高电平,充电MOS、放电MOS同时打开，B-与P-连通,保护板有输出电压,能正常允放电.-过放状态:当电池接上手机等负载后，电芯电压渐渐降低，同时IC同部通过R1电阻实时监测电芯电压，当电芯电压降到IC的过放保护电压时，IC放电控制脚（第1脚）输出电压为0V，即低电平,放电MOS关闭,无输出电压。
锂电池保护板工作原理
锂电池保护板工作原理锂电池保护板（Battery Protection Board）是一种用于保护锂电池安全运行的关键组件。
它主要通过监测电池电压、电流和温度等参数，以及控制充放电过程中的电流和电压，来确保锂电池的稳定性和安全性。
本文将详细介绍锂电池保护板的工作原理。
1. 电池电压检测锂电池保护板通过连接到锂电池正负极，实时监测电池的电压。
它内部通常包含一个电压检测集成电路（IC），用来获取电池的电压信息。
当电池电压低于设定的安全阈值时，保护板会触发警报或断开电池与负载的连接，以防止电池过度放电。
2. 电池电流检测锂电池保护板还可以检测电池的电流。
它通过测量电池正负极之间的电压降来推导电池电流。
在放电过程中，当电流超过设定的安全阈值时，保护板会采取相应的措施，如切断电池与负载的连接，以避免电池过度放电或发生过热等现象。
3. 温度检测与控制锂电池的温度也是一个重要的安全参数。
锂电池保护板通常会在其表面或附近安装一个温度传感器，用于实时监测电池的温度。
当电池温度超过设定的安全阈值时，保护板会采取相应的措施，例如断开电池与负载的连接，以避免过热引起的安全隐患。
4. 充放电控制锂电池保护板还具有充放电控制功能。
它可以根据设定的充电和放电参数，控制电流和电压的大小以及充放电的截止条件。
当电池电压达到设定的充电截止电压时，保护板会停止充电以避免过充；当电池电压降至设定的放电截止电压时，保护板会停止放电以避免过放。
5. 短路保护锂电池保护板还能够检测和防止发生短路情况。
当在电池正负极之间出现短路时，保护板会迅速切断电池与负载的连接，以防止电池发生过热、爆炸等危险情况。
6. 平衡充电为了保持锂电池的性能和容量，锂电池保护板还可以实现电池内部的平衡充电。
它会监测每个电池单体的电压，并根据需要，在充电过程中控制各个电池单体的电流，以实现电池单体之间的电压均衡。
总结：锂电池保护板通过对电池的电压、电流、温度等关键参数的实时监测，并根据设定的安全阈值和充放电条件来控制电池的工作状态，以确保锂电池的安全性和稳定性。
两轮锂电池保护板原理
两轮锂电池保护板原理两轮锂电池保护板原理简介•锂电池在移动设备、电动车等领域得到广泛应用，但其充放电过程中存在一定的风险。
•为保证锂电池的安全和寿命，常需要使用保护板进行电池的管理和保护。
保护板的作用•保护板是指一种电路板，其作用是对锂电池进行监控和保护。
•当电池电压、温度、过充、过放、短路等异常情况发生时，保护板能够及时采取措施，保证电池的安全性和性能。
保护板的组成•主控芯片：负责整个保护板的控制和管理，包括数据采集、处理和通信等功能。
•锂电池接口：与锂电池进行连接，实现电池电压和电流的检测。
•保护电路：包括过充保护、过放保护、短路保护等功能，用于对电池进行保护。
•充电管理电路：用于对电池进行充电和放电管理，包括充电控制和充电放电保护等功能。
保护板的工作原理1.数据采集：保护板通过主控芯片对电池的电压、电流、温度等参数进行实时采集。
2.数据处理：主控芯片对采集到的数据进行处理，判断是否存在异常情况。
3.异常检测：主控芯片通过设定的阈值判断电池是否处于过充、过放、短路等异常状态。
–过充保护：当电池电压超过设定的阈值时，保护板会关闭充电电路，防止过充导致电池损坏。
–过放保护：当电池电压低于设定的阈值时，保护板会关闭放电电路，防止过放导致电池失效。
–短路保护：当电池电路出现短路时，保护板会迅速切断电路，阻止短路引发事故。
4.报警与保护：当发现异常情况时，保护板会触发报警信号，通知用户或其他系统进行相应的处理。
–报警方式：通过主控芯片的输出端口，可以触发警报、LED 灯闪烁等方式进行报警。
–保护措施：保护板会采取相应的措施，如切断电路，关闭充放电电路等，保证电池的安全。
结论•两轮锂电池保护板通过主控芯片对电池进行实时监测和保护，能够及时发现电池的异常情况，并采取相应的措施进行保护。
•保护板的使用可以提高锂电池的安全性和使用寿命，对于电动车、移动设备等领域的发展起到重要的作用。
以上是对两轮锂电池保护板原理的简要介绍，希望对您有所帮助。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
郑州正方科技：
锂电池的使用在我们的生活中已经频频见惯，不管是我们的笔记本电脑，以及摄像机，甚至是我们最普及的手机，都需要的锂电池的电源供给，来达到使用的效果。
所以，锂电池已经和我们的生活紧密相连了。
说到锂电池，往往都会连带到锂电池保护板，锂电池管理系统等等一些名词，在大多数人的印象里，我们用的所有的数码产品中的锂电池就仅仅是一块锂电池而已，并没有多么复杂的结构，其实并不是这样，尤其是在一些大型设备上，锂电池组，锂电池保护板，以及锂电池管理系统都是连成一体的，锂电池保护板的重要性丝毫不比锂电池的重要性低，锂电池是所有电子设备的能量来源，那么锂电池保护板则是保证这些能量的安全传递的一个使者，那么就会有人问到，为什么锂电池需要锂电池保护板的辅助呢？那是由电池本身的特性决定的，大家都知道锂电池中的锂离子本身就异常的活泼，想必大多数人还记得在化学课上，老师将锂放入水中就会产生剧烈的反应，也正是因为这一点，锂电池本身就是一块不定时的炸弹，一些不正规的操作极可能导致锂电池的意外发生，而且新闻上报道手机爆炸的事件也不少。
最容易导致锂电池意外事件发生的主要是由于锂电池的过充过放所导致的，而锂电池保护板的主要作用就是防止锂电池的过充过放，当锂电池在充电的时候，充满之后，里锂电池保护板则会自动停止充电，阻止了电池的过充，在电量快使用殆尽的时候，锂电池保护板会自动切断输出端，使得锂电池停止电流输出，从而保护了电池的
过放。
经过我这么一分析，大家是不是了解到锂电池保护板的重要性了，这也正是锂电池需要锂电池保护板辅助的原因！。
