海尔变频冰箱变频板、主控板、电磁阀、压缩机故障简易判断方法20050905

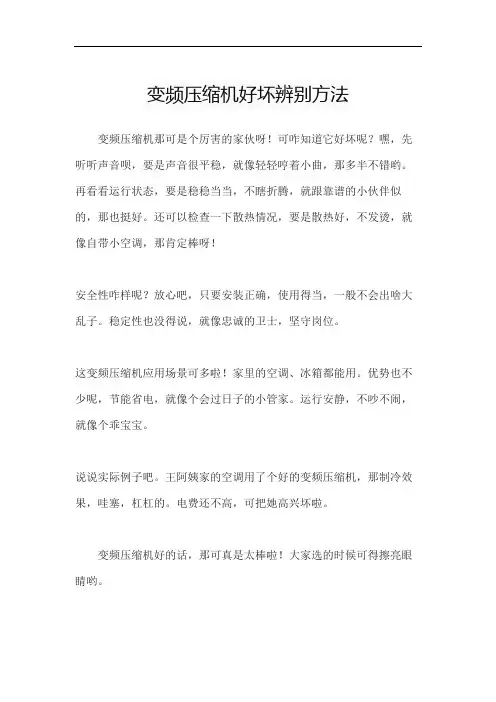

变频压缩机好坏辨别方法
变频压缩机好坏辨别方法
变频压缩机那可是个厉害的家伙呀！可咋知道它好坏呢？嘿，先听听声音呗，要是声音很平稳，就像轻轻哼着小曲，那多半不错哟。
再看看运行状态，要是稳稳当当，不瞎折腾，就跟靠谱的小伙伴似的，那也挺好。
还可以检查一下散热情况，要是散热好，不发烫，就像自带小空调，那肯定棒呀！
安全性咋样呢？放心吧，只要安装正确，使用得当，一般不会出啥大乱子。
稳定性也没得说，就像忠诚的卫士，坚守岗位。
这变频压缩机应用场景可多啦！家里的空调、冰箱都能用。
优势也不少呢，节能省电，就像个会过日子的小管家。
运行安静，不吵不闹，就像个乖宝宝。
说说实际例子吧。
王阿姨家的空调用了个好的变频压缩机，那制冷效果，哇塞，杠杠的。
电费还不高，可把她高兴坏啦。
变频压缩机好的话，那可真是太棒啦！大家选的时候可得擦亮眼睛哟。
冰箱变频板、主控板、电磁阀、压缩机故障简易判断方法20050905
D1红色D2绿色R1100K L N毛细管插头*此负载連接方式采用Y型連接（也可采用△形連接，为防止灯泡烧坏应在各负载上串联一个相同功率的灯泡）2、检测步骤（只对压机不启动故障）⑴将变频压机控制接线盒打开，取下控制接线端子，测量压机各绕组阻值。
（在测得的压机绕组阻值正常的情况下进行下一步测量）。
⑵检测工装的三根毛细管插头分别插入变频控制器输出接线端子孔中固定好。
⑶冰箱插电，延时五分钟后即可观察到检测工具的三个灯泡是否闪亮（闪亮时间大约15－20秒左右），快速检测时可通过调节冰箱操作接键解除延时。
*3个灯泡分别以2个为一组轮流闪亮BCD－7DVCV闪亮较快，BCD－270/249DVC 闪亮较慢。
由于检测工装测量方法是模拟变频压机的负载进行，采用的是阻性元件，所以灯泡在闪亮后会造成变频控制板保护电路工作，停止电压输出，在延时5分钟后又重新闪亮，观察到的信号是周期性闪亮。
3、判断方法⑴灯闪亮：主控板、变频控制器正常，压机故障⑵灯不亮：主控板、变频控制器故障，压机正常*压机与主控板、变频控制器同时发生故障是少见的，检测中应根据其实际故障加以测量。
三．显示板、主控板损坏判断方法由于主控板、显示板故障较难区分，最简单的方法是替换法，下面简单描述一下较常出现的问题判断，在确保引线全部正常连接的情况下，用万用表直流5V以上档位检测主控板上5芯插座各引脚之间的电压，5芯插座各引脚主控板上印刷分别为0，5，RX，TX，ENV，将黑表笔至于“0”端，红表笔分别测“5”，“RX”两个引脚的电压，“0”与“5”之间为5V，“0”与“RX”之间为一组在0.3～3.0V之间变化的电压，“0”与“TX”之间为一组在0.3～3.0V之间变化,若“0”与“5”之间电压为0 V或低于4.5V，为显示板或主控板故障，若“0”与“RX”之间电压为0或者5V，一般为显示板故障。
若“0”与“TX”之间电压为0或者5V, 一般为主控板故障。
图解电冰箱压缩机故障检测方法
图解电冰箱压缩机故障检测方法压缩机岀现问题时会使电冰箱管路中的制冷剂不能正常循环运行，从而造成电冰箱不能制冷、制冷效果差、运行时有噪声等故障。
下面来了解一下如何检测压缩机。
1、通过声音判断压缩机故障在压缩机运行时仔细听它所发出的声音，根据声音可以对压缩机的工作状态或自身性能进行大体的判别。
具体判别方法请参看下面现象。
比较小的“嗡嗡”声：压缩机机械部件正常。
听不到“嗡嗡”声：压缩机损坏或其供电电路存在问题。
强烈的“嗡嗡”声：压缩机通电未启动，多为压缩机卡缸或抱轴所致。
有“嗵嗵”声：有大量制冷剂湿蒸气或冷冻机油进入气缸。
有“当当”声：内部运动部件出现松动。
有“嘶嘶”声：压缩机内高压管断裂时发出的高压气流声。
若压缩机的运行声音异常，除了卡缸，抱轴故障可通过一些方法进行维修外，其他故障只能通过更换压缩机的方法进行维修。
2、检修压缩机的卡缸、抱轴故障卡缸、抱轴是压缩机的常见故障之一，严重时由于堵转，可能导致电流迅速增大而可使电动机烧毁。
对于轻微卡缸、抱轴现象，通过敲打压缩机外壳排出故障，具体的检修方法请参见下面的图解演示。
在接通电源之前，使用木槌或橡胶锤轻轻敲击压缩机的外壳，并不断变换敲击的位置。
接通电源之后，继续轻轻敲击压缩机外壳，并不断变换敲击位置，直至故障被排除。
若敲击无效，需更换压缩机。
3、检测压缩机的绕組阻值若压缩机不能启动工作，则需使用万用表对压缩机电动机绕组的阻值进行检测，从而判断压缩机电动机是否岀现故障。
检测方法请参看下面的图解演示。
将万用表的红、黑表笔分别搭在压缩机的任意两绕组端，检测压缩机绕组间的阻值。
正常时，启动端与运行端之间的阻值等于公共端与启动端之间的阻值和公共端与运行端之间的阻值之和。
上述为电冰箱定频压缩机内电动机绕组的检测方法和判断结果，而变频电冰箱压缩机通常采用变频压缩机，该压缩机电动机内部为三相绕组（用U、V、W标识）,检测方法与定频压缩机电动机的检测方法相同。
只是测量结果的判定方法不同，变频压缩机电动机三相绕组两两之间均有一定的阻值，且三组阻值是完全相同的。
电磁阀损坏的判断方法
电磁阀损坏的判断方法电磁阀的好坏主要取决于两个方面，一是线圈,二是阀体，所以测试主要测试这两个方面就好了，找个24V的电源，接到线圈上，如果能听到响声，说明电磁阀的线圈和阀芯都是正常的，可以正常吸和，然后检查是否漏气，如果有气源的话最好，直接把气源接进去，就能判断是否漏气，此外线圈的检查用万能表也可以检查出来的。
1.电磁阀通电拔下插头,用万用表测量有没有电；2. 电磁阀通电用细的钢丝贴近线圈,看看有没有吸力.3. 电磁阀通电-断电反复试,用很细的内六角扳手捅电磁阀轴线上的黄铜色的"小坑",看看能否吸进-弹出。
检测电磁阀的好坏的方法:先给电磁阀通上被控制的介质（带压力的液体、气体<空气>，压力值为电磁阀使用压力范围的中间值），再给电磁阀线圈通电，如果被控制介质有从通到断或从断到通的状态的变化，那么电磁阀就是好的，否则就是有问题的。
电磁阀常见故障:1、线圈短路或断路：检测方法：先用万用表测量其通断，阻值趋近于零或无穷大，那说明线圈短路或断路。
如果测量其阻值正常（大概是几十欧），还不能说明线圈一定是好的（我有一次测得一个电磁阀线圈阻值大概50欧姆，但电磁阀无法动作，更换该线圈后一切正常），请进行如下最终测试：找一个小螺丝刀放在穿于电磁阀线圈中的金属杆的附近，然后给电磁阀通电，如果感觉到有磁性，那么电磁阀线圈是好的，否则是坏的。
处理方法：更换电磁阀线圈。
2、插头/插座有问题：故障现象：如果电磁阀是有插头/插座的那种，有可能出现插座的金属簧片问题、插头上接线的问题（比如将电源线接到接地线上去了）等原因无法将电源送到线圈中。
最好养成一个习惯：插头插在插座上之后把固定螺丝拧上，线圈上在阀芯杆之后把固定螺母拧上。
如果电磁阀线圈的插头配备有发光二极管电源指示灯，那么采用DC电源驱动电磁阀时即行就要接对，否则指示灯不会亮。
另外，不要将不同电压等级的带发光二级管电源指示的电源插头调换使用，这样会导致发光二极管被烧毁/电源（换用低电压等级的插头）出现短路或发光二极管发光很微弱（换用高电压等级的插头）。
冰箱压缩机的常见故障及判断方法
冰箱压缩机的常见故障及判断方法一、压缩机不启动（卡缸、抱轴）1、故障现象冰箱不能制冷、压缩机过载保护器频繁起跳；压缩机不能正常运转或仪表显示功率、电流居高不下，直到保护器断开。
2、可能原因（1）插座接触不良或其它系统线路故障；（2）启动器上零线接错位置；（3）压缩机电机绕组发生断路或短路；（4）有杂质进入压缩机零件摩擦副导致卡死或导致零件摩擦副表面拉毛；（5）冰箱系统高、低压两侧压力不平衡；（6）阀组严重积碳或活塞顶端有异物顶死；（7）压缩机排气管连接到冰箱进气管时焊堵；（8）冰箱系统冰堵或脏堵导致压缩机堵转；（9）压缩机内部配合部件失去间隙，发生故障的主要因素为因不正常外力造成定子撞偏或上轴承被撞偏。
3、判断方法（1）首先检查压缩机以外的电气线路有无故障，然后用万用表电阻档通过压缩机密封接线柱端子检查内部绕组是否正常，即是否有开路或短路的情况，一般大多数压缩机电机主副相绕组电阻在10-30欧姆范围，具体数值以实际压缩机制造商提供的数据为准；（2）在上述正常的情况下，在压缩机供电回路串接电流表或功率表，然后通电。
如果电流或输入功率始终维持3A（参考值）以上较高的水平，可初步判断压缩机堵转，但还不能确定一定是压缩机卡死，因为如果冰箱系统管路中压力不平衡、冰堵或其它异常堵死的情况也可能导致压缩机不能正常运转。
此时可将冰箱系统放置一段时间,待高低压完全平衡,再试启动；（3）如果将压缩机拆下通电也不能启动、运转（没有排气）且电流、功率始终很高，则可以判断压缩机卡死。
但进一步的具体原因则需要开壳以后才能明确。
二、压缩机排气不良1、故障现象冰箱不制冷或制冷效果差（能制冷但温度拉不下来或压缩机不停机）2、可能原因（1）冰箱系统制冷剂泄漏，造成压缩机阀组积碳；（2）焊堵造成压缩机气缸盖垫片破裂；（3）压缩机内部管路泄漏；（4）异物造成压缩机阀组不能完全关闭。
3、判断方法（1）首先检查温控器，排除冰箱温控器故障；（2）将压缩机拆下，首先检查排气管内是否存在焊堵的情况；（3）通电运行并检查压缩机排气管排气，用手指压住排气管口，如果手指按压不住，说明排气较强，可初步判断压缩机排气正常。
冰箱的故障判断方法和维修思路
冰箱的故障判断方法和维修思路冰箱是家庭中常见的电器产品，但有时候会出现各种故障，导致无法正常运转。
为了保证冰箱正常使用，可以根据以下方法进行故障判断和维修思路。
首先，故障判断方法包括以下几个方面：1.检查电源是否正常。
首先检查冰箱是否插入电源插座，是否有电力输入。
可以通过查看冰箱显示屏或者触碰按键来确认电源是否正常。
2.检查冰箱内部温度。
可以通过触摸冰箱外部壁面来感受温度，如果外壁有异常的高温，则表示冰箱内部故障。
3.检查制冷系统。
当冰箱不能制冷时，可能是制冷系统出现问题。
可以检查冰箱背面的冷凝管是否有积冰，或者使用温度计检测制冷系统的温度是否正常。
4.检查门密封是否良好。
如果冰箱的门密封不良，冷空气会泄漏出去，导致冰箱无法达到设计的冷却效果。
可以使用纸张或者针孔试验来检查门密封是否完好。
5.检查冷却风扇。
冷却风扇是冰箱冷却系统的重要组成部分，如果风扇发生故障，冷空气无法有效循环。
可以注意是否能听到风扇运转的声音，并观察风扇叶片是否正常旋转。
接下来是维修思路，根据故障的情况选择相应的维修方法：1.电源故障：如果冰箱没有电源，可以检查电源线是否插好，电闸是否跳闸，尝试拔插电源线，重启电闸来恢复电源。
2.制冷系统故障：如果检查到冰箱的制冷系统出现问题，可以调整温度控制器，检查冷凝管是否有积冰，用热毛巾或热水瓶加热冷凝管来排除积冰。
3.门密封不良：如果冰箱的门密封不好，可以清洁门的橡胶密封条，用热水软化密封条，并用吹风机吹热密封条使其恢复弹性。
4.冷却风扇故障：如果风扇无法运转，可以检查风扇是否堵塞，清理风扇周围的杂物。
如果风扇损坏，需要更换新的风扇。
除了以上的故障判断方法和维修思路，还需要注意以下几点：1.安全操作。
在维修冰箱时，需要断开电源，并避免接触高压部分，以免发生触电事故。
3.定期保养。
为了确保冰箱长期正常使用，可以定期清洁冰箱内外部，保持冷凝管畅通，更换老化的密封条等。
总之，通过以上的故障判断方法和维修思路，我们可以尽可能地解决冰箱故障，保证冰箱正常运转，并延长其使用寿命。
海尔冰箱变频压缩机如何判断变频板坏还是压缩机坏
海尔冰箱变频压缩机如何判断变频板坏还是压缩机坏冰箱变频压缩机如何判断变频板坏还是压缩机坏？○维修案例:哪位大师知道怎样判断冰箱变频压缩机的好坏。
是变频板坏?还是压缩机坏？∑维修经验:①: 怎么没有回答的？②: 我见过变频电念头,没见过变频压缩机,我想也差不多,不就是同检查普通电机1样吗(指电器部份)?③: 什么叫变频?虽是直流300V但到电机那还不是可变频的220V 交流电(我所见的),也有380V的④: 变频机和普通压缩机的区分在于他的频率可以用的更宽些频率越高转速就会越高变频板是把交流电变成直流电在把直流电以逆变的形式变成交流电改变震荡频率就会改变他的转速也可以直接通电⑤: 变频压机各组线圈阻值1样的，不平衡的话就有问题，另外量下有没漏电！⑥: 本人见过380V变频机因直接接到380V交流电上电机很快烧掉了。
所以不感贸然试机。
∑维修经验:①: 测U V W电压平衡吗有吗阻值同吗②: 这个要直接给变频电给压缩机才知道转不转。
转的话就看给排气和吸气。
才可以判定好坏③: 变频压缩机绕组有点象3相电机。
所以3个柱间的阻值是1样大。
④: 变频冰箱不启动的故障检测流程1、电源问题：首先检查外接电源是否符合标准要求，用万用表交流档测试外接电源是否在220V±10%（或说明书的要求）的范围内，如不符合应建议用户配备稳压器或找专业电工处理。
2、电源插座（或开关）不良：检查电源插头插座相互之间接触是否良好，如接触不好应建议用户更换或调整插头、插座。
3、检查电源指示或照明灯：对于有电源指示灯的冰箱、冷柜如外接电源正常，通电后照明灯或电源指示灯应亮，说明冰箱、冷柜供电正常。
机械冰箱照明灯电压都是220V，电脑板控制的LED照明灯电压5V。
检查箱体底部接插件是否接触不良。
4、无变频信号：测变频板输入方波信号PWM端是否正常，正常情况下电压值应该在1.6---2.7V之间，若主控板输出方波信号电压值为0V或5V，就可以通过显示板开启速冻功能，再检测PWM信号电压若正常，就重点查变频板和压缩机。
海尔冰箱维修，判断冰箱工作正常的检查方法
海尔冰箱维修，判断冰箱工作正常的检查方法判断电冰箱工作情况是否正常，简单易行的基本方法是“一看、二摸、三听”，下面以双门直冷式电冰箱在32℃环境温度下工作为例，介绍这方面的经验。
电冰箱接通电源后，就可以听到电冰箱后部发出轻微“嗒”的一声，这是启动器触点闭合的声音，随之压缩机启动运转。
在正常运转约30min后，整个制冷系统进入稳定运行工况，此时压缩机外壳的温度可达85℃左右，手摸应有烫手感觉，冷凝器进口处（距压缩机排气口15cm处）温度可达60℃左右，此处有较烫手的感觉。
在冷凝器的出口处（即干燥过滤器前15cm处）温度为35℃左右，手摸此处有略高于室温感觉，顺着冷凝器的走向，用手摸各段的管路，应有较均匀的温度递减差。
如装有防露管，则手摸箱门框四周应有略高于室温的感觉。
打开冷冻室门，应有冷气溢出，蒸发器上结有一层均匀的薄霜，用手指蘸一点水去摸蒸发器，手指有被粘的感觉，耳朵靠近蒸发器可听到蒸发器内有“嘶嘶”的气流声或类似的流水声，由此可判定电冰箱的制冷系统工作情况良好。
将电冰箱温控器旋钮调到中间点或按使用说明书中所要求的位置，然后关闭箱门，待电冰箱工作一段时间后，箱内温度下降到温控器所控制的温度点时，温控器触点断开，切断电源，压缩机停止工作，完成一次制冷循环。
受环境温度的影响，箱内温度会随时间缓慢回升，当升高到温控器所控制的温度点时，温控器触点闭合接通电源，压缩机启动运转，又开始下一次制冷循环。
在完成制冷循环的过程中，压缩机的开停时间受温控器设定温度值的控制，停机时间一般稍大于开机时间（电冰箱刚开始使用或一次性放入较多食品的情况除外）。
停机时间越长，开机时间越短，则箱体保温性能和门密封性越好，压缩机制冷量大，制冷速度快，制冷效率也就越高。
双门直冷式电冰箱工作正常时，冷藏室温度应保持在O～10'C之间，冷冻室温度一般应在-18℃以下。
冰箱故障判断及处理
冰箱故障判断及处理一、冰箱故障判断及处理1、压缩机不运行电动机绕组接线或引线断开，电动机引线与压缩机壳内三个接线柱脱落而造成电动机断路。
检修这种故障，当电源电压正常时，冰箱接通电源后，压缩机不运行，可用万用表测量启动绕组和运行绕组，其阻值无限大，说明电动机有断路处2、电机运行不正常电机运行绕组匝间短路。
这时电机能勉强启动运行，但响声明显比原来大，运行电流比正常值大1倍以上，用万用表测运行绕组的阻值比正常值小。
3、启动继电器电机启动绕组匝间短路。
这时电机能人工启动正常运行，但用启动继电器后不能启动。
4、压缩机电机启动绕组和运行绕组短路。
这时用万用表检查，则启动和运行绕组的阻值比正常值明显减小。
现象为在电源电压，启动继电器等控制电路都正常的情况，启动继电器连续过载，热保护触点跳开，而换一台压缩机正常了。
5、漏电电机接线柱公用引线与机壳相碰。
这时电机能启动和运行，但在冰箱接地良好的情况下处处漏电。
处理时将电源插头反插一下即可。
为了防止触电，应将电源插座换成三眼插座。
二、电机产生故障原因1.电机经常在过压或欠压的情况下启动和运行。
2.由于制冷系统的故障，使得电机长时间运转不停，温升过高，漆包线老化而烧毁。
3.曲轴吸油不畅，造成电机抱轴，卡缸长时间又未被发现，使电机绕组烧毁。
4.化霜不及时，使冰箱的负荷加重，造成电机过早损坏。
5.一会停电，一会来电，造成冰箱频繁启动，影响了电机寿命。
6.修理中充灌甲醇，造成电机过早损坏。
7.电机本身质量不过关，绕组所用漆包线不是耐氟的高强度漆包线。
海尔冰箱变频控制电路故障判断检修技巧
海尔冰箱变频控制电路故障判断检修技巧Ep3d提示：全文约3183字，敬请耐心阅读。
本文关键字tags：检修,变频,控制电路,故障,判断,技巧海尔冰箱变频控制电路故障通常表现为电冰箱整机不工作或异常、压缩机不工作或异常，制冷或制冰温度异常等，首先检查变频控制板+300V电源及变频控制板辅助电源是否正常。
如果异常则检查相关电路。
如果正常则用万用表交流电压挡测量变频控制板输出插件U、V、W脚之间的电压来判断是否工作正常。
如果被测插件U-V、V-W、W-U之间无电压输出或输出的三组电压不对称，都属不正常，则检查变频压缩机电源插件U、V、W是否有脱落或接触不良。
如果有则作更换或处理。
如果正常则检查变频控制板连接主控芯片控制信号插件是否存在脱落或接触不良；或检查变频控制板连接变频压缩机转子磁位检测电路插件是否存在脱落或接触不良。
如果有则作更换或处理。
如果经检查均无异常现象时，被测插件U-V、V-W、W-U之间仍然无电压输出或输出的三组电压不对称，可从以下三个方面进行检查：【1】观察保险管、电解电容、6个大功率晶体管、集成电路块是否存在烧损发黑、炸裂、鼓包等。
【2】分别检查6个大功率晶体管极间是否存在开路、短路或性能不良等。
【3】分别检查集成电路块是否正常。
经检查集成电路块外围电路均无异常现象时，可采取检测查集成电路引脚对地电阻值、电压值或测量引脚间电阻值的方法来判断好坏（需在平时维修中收集测量参数）。
若被测某脚的电阻值相差甚远，则沿着某脚异常的相关电路查找故障原因。
只有在无任何进展的情况下再作更换集成电路试之。
在通常情况下，大部分变频控制板电路故障都是由欠压、过流、过热或短路保护，或变频压缩机转子磁位检测电路出现故障所引起的，应重点检查变频压缩机线圈U、V、W极间是否存在开路、短路或碰壳，机件是否存在缺油、磨损或抱轴；大电解电容是否存在开路、容量不足或性能不良；变频控制板转子磁位检测电路、变频压缩机转子磁位检测信号反馈电路是否存在线路断线、元件（包括霍尔元件）虚焊、脱焊或烧损；温度传感器电路是否工作正常；制冷系统（包括各风机、阀门等）是否工作正常等。
