【CN209759799U】一种纺织印染用轧辊机构【专利】
一种轧管机辊[发明专利]
![一种轧管机辊[发明专利]](https://img.taocdn.com/s3/m/f7e7f65e1a37f111f0855b76.png)
专利名称：一种轧管机辊
专利类型：发明专利
发明人：祁佰忱,张明侠
申请号：CN201710488639.2申请日：20170623
公开号：CN109108080A
公开日：
20190101
专利内容由知识产权出版社提供
摘要：本发明涉及一种轧管机辊，包括减径段、减壁段、均整段、释放段和规圆段，所述减径段、减壁段、均整段、释放段和规圆段通过圆弧圆滑连接组合而成；所述释放段和规圆段为一体式结构。
本发明结构简单，可以减少设备投资，简化设备结构和轧制工艺过程，并且本发明可使用大送进角和较高的轧辊转数轧制，因而轧制速度快，有效提高轧辊寿命和生产效率。
本发明还在均整段表面设置有圆形凸起，能够有效减小摩擦力，提高轧制效率。
申请人：西安曼海特工业技术有限公司
地址：710018 陕西省西安市经开区凤城二路27号天心大厦10层1003室
国籍：CN
更多信息请下载全文后查看。
轧辊[实用新型专利]
![轧辊[实用新型专利]](https://img.taocdn.com/s3/m/5f8b7ed8b90d6c85ed3ac681.png)
专利名称：轧辊
专利类型：实用新型专利
发明人：杨唯加,蔡学斌,包闲君,章春晨,吴明君申请号：CN201820151411.4
申请日：20180130
公开号：CN209407081U
公开日：
20190920
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种轧辊，能够提高螺旋空心辊轴与轧辊的连接关系的稳定性，包括内腔、及位于所述内腔内的螺旋空心辊轴，所述螺旋空心辊轴包括圆柱空心段与螺旋空心段，圆柱空心段上设有进液孔和出液孔，螺旋空心段远离圆柱空心段的一端为自由端、并设有出液口，且出液孔与出液口连通，所述内腔的表面设有用于支撑螺旋空心段远离圆柱空心段的一端的支撑结构，所述支撑结构位于内腔靠近螺旋空心段远离圆柱空心段的一端，且所述螺旋空心段远离圆柱空心段的一端设有与所述支撑结构配合的支撑段。
申请人：嘉兴市集珵机械有限公司
地址：314001 浙江省嘉兴市和风路336号
国籍：CN
代理机构：北京华仲龙腾专利代理事务所(普通合伙)
代理人：李静
更多信息请下载全文后查看。

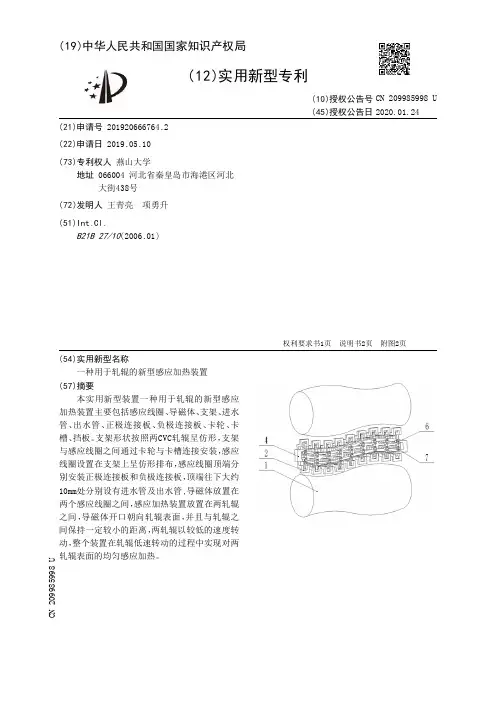

【CN209985998U】一种用于轧辊的新型感应加热装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920666764.2(22)申请日 2019.05.10(73)专利权人 燕山大学地址 066004 河北省秦皇岛市海港区河北大街438号(72)发明人 王青亮 项勇升 (51)Int.Cl.B21B 27/10(2006.01)(54)实用新型名称一种用于轧辊的新型感应加热装置(57)摘要本实用新型装置一种用于轧辊的新型感应加热装置主要包括感应线圈、导磁体、支架、进水管、出水管、正极连接板、负极连接板、卡轮、卡槽、挡板。
支架形状按照两CVC轧辊呈仿形，支架与感应线圈之间通过卡轮与卡槽连接安装，感应线圈设置在支架上呈仿形排布，感应线圈顶端分别安装正极连接板和负极连接板，顶端往下大约10mm处分别设有进水管及出水管,导磁体放置在两个感应线圈之间，感应加热装置放置在两轧辊之间，导磁体开口朝向轧辊表面，并且与轧辊之间保持一定较小的距离，两轧辊以较低的速度转动，整个装置在轧辊低速转动的过程中实现对两轧辊表面的均匀感应加热。
权利要求书1页 说明书2页 附图2页CN 209985998 U 2020.01.24C N 209985998U权 利 要 求 书1/1页CN 209985998 U1.一种用于轧辊的新型感应加热装置，主要包括感应线圈、导磁体、支架、进水管、出水管、正极连接板、负极连接板、卡轮、卡槽、挡板，其特征在于：所述支架形状按照两CVC所述轧辊呈仿形，所述支架与所述感应线圈之间通过所述卡轮与所述卡槽连接安装，所述感应线圈设置在所述支架上呈仿形排布，所述感应线圈顶端分别安装所述正极连接板和所述负极连接板，顶端往下大约10mm处分别设有所述进水管及所述出水管。
2.根据权利要求1所述的一种用于轧辊的新型感应加热装置，其特征在于：若干所述导磁体放置在若干所述感应线圈之间，若干所述导磁体开口朝向所述轧辊表面，并且与所述轧辊之间保持一定较小的距离。

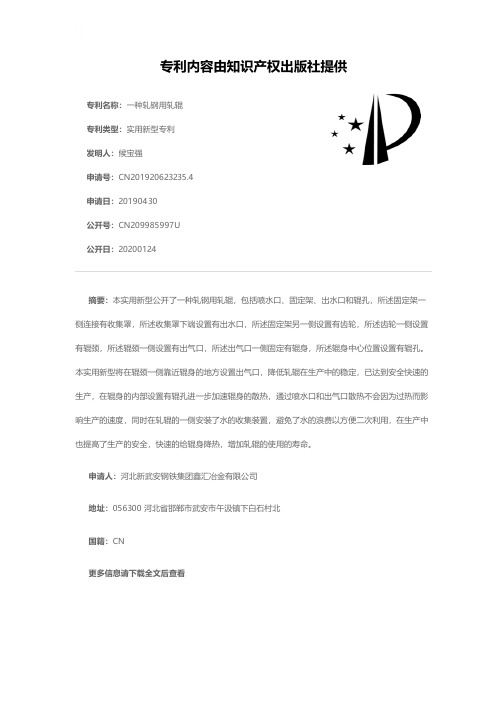

一种轧钢用轧辊[实用新型专利]
![一种轧钢用轧辊[实用新型专利]](https://img.taocdn.com/s3/m/628406ce0722192e4436f678.png)
专利名称：一种轧钢用轧辊专利类型：实用新型专利
发明人：候宝强
申请号：CN201920623235.4申请日：20190430
公开号：CN209985997U
公开日：
20200124
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种轧钢用轧辊，包括喷水口、固定架、出水口和辊孔，所述固定架一侧连接有收集罩，所述收集罩下端设置有出水口，所述固定架另一侧设置有齿轮，所述齿轮一侧设置有辊颈，所述辊颈一侧设置有出气口，所述出气口一侧固定有辊身，所述辊身中心位置设置有辊孔。
本实用新型将在辊颈一侧靠近辊身的地方设置出气口，降低轧辊在生产中的稳定，已达到安全快速的生产，在辊身的内部设置有辊孔进一步加速辊身的散热，通过喷水口和出气口散热不会因为过热而影响生产的速度，同时在轧辊的一侧安装了水的收集装置，避免了水的浪费以方便二次利用，在生产中也提高了生产的安全，快速的给辊身降热，增加轧辊的使用的寿命。
申请人：河北新武安钢铁集团鑫汇冶金有限公司
地址：056300 河北省邯郸市武安市午汲镇下白石村北
国籍：CN
更多信息请下载全文后查看。

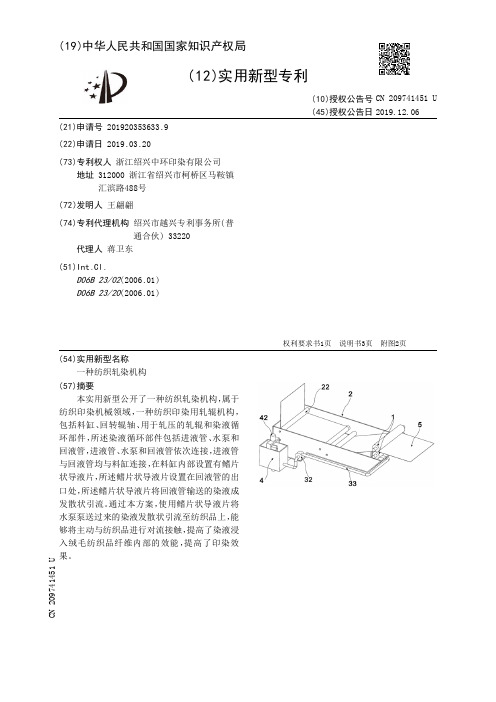

【CN209741451U】一种纺织轧染机构【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920353633.9(22)申请日 2019.03.20(73)专利权人 浙江绍兴中环印染有限公司地址 312000 浙江省绍兴市柯桥区马鞍镇汇滨路488号(72)发明人 王翩翩 (74)专利代理机构 绍兴市越兴专利事务所(普通合伙) 33220代理人 蒋卫东(51)Int.Cl.D06B 23/02(2006.01)D06B 23/20(2006.01)(54)实用新型名称一种纺织轧染机构(57)摘要本实用新型公开了一种纺织轧染机构，属于纺织印染机械领域，一种纺织印染用轧辊机构，包括料缸、回转辊轴、用于轧压的轧辊和染液循环部件，所述染液循环部件包括进液管、水泵和回液管，进液管、水泵和回液管依次连接，进液管与回液管均与料缸连接，在料缸内部设置有鳍片状导液片，所述鳍片状导液片设置在回液管的出口处，所述鳍片状导液片将回液管输送的染液成发散状引流。
通过本方案，使用鳍片状导液片将水泵泵送过来的染液发散状引流至纺织品上，能够将主动与纺织品进行对流接触，提高了染液浸入绒毛纺织品纤维内部的效能，提高了印染效果。
权利要求书1页 说明书3页 附图2页CN 209741451 U 2019.12.06C N 209741451U权 利 要 求 书1/1页CN 209741451 U1.一种纺织轧染机构，其特征在于：包括料缸、回转辊轴、用于轧压的轧辊和染液循环部件，所述染液循环部件包括进液管、水泵和回液管，进液管、水泵和回液管依次连接，进液管与回液管均与料缸连接；在料缸内部设置有鳍片状导液片，所述鳍片状导液片设置在回液管的出口处，所述鳍片状导液片将回液管输送的染液成发散状引流。
2.根据权利要求1所述的一种纺织轧染机构，其特征在于：在所述料缸前端的下部设置有回料区，所述回料区与进液管连接。
3.根据权利要求1所述的一种纺织轧染机构，其特征在于：所述进液管与水泵之间还设置有均料桶。

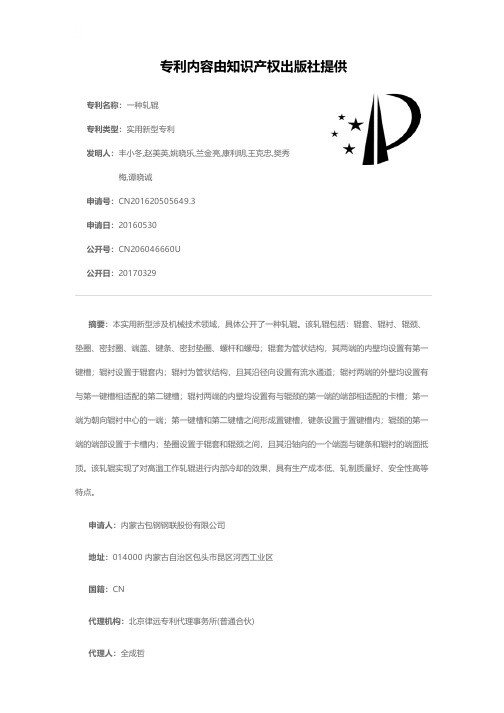

一种轧辊[实用新型专利]
![一种轧辊[实用新型专利]](https://img.taocdn.com/s3/m/c7821bcbaaea998fcd220e42.png)
专利名称：一种轧辊
专利类型：实用新型专利
发明人：丰小冬,赵美英,姚晓乐,兰金亮,康利明,王克忠,樊秀梅,谭晓诚
申请号：CN201620505649.3
申请日：20160530
公开号：CN206046660U
公开日：
20170329
专利内容由知识产权出版社提供
摘要：本实用新型涉及机械技术领域，具体公开了一种轧辊。
该轧辊包括：辊套、辊衬、辊颈、垫圈、密封圈、端盖、键条、密封垫圈、螺杆和螺母；辊套为管状结构，其两端的内壁均设置有第一键槽；辊衬设置于辊套内；辊衬为管状结构，且其沿径向设置有流水通道；辊衬两端的外壁均设置有与第一键槽相适配的第二键槽；辊衬两端的内壁均设置有与辊颈的第一端的端部相适配的卡槽；第一端为朝向辊衬中心的一端；第一键槽和第二键槽之间形成置键槽，键条设置于置键槽内；辊颈的第一端的端部设置于卡槽内；垫圈设置于辊套和辊颈之间，且其沿轴向的一个端面与键条和辊衬的端面抵顶。
该轧辊实现了对高温工作轧辊进行内部冷却的效果，具有生产成本低、轧制质量好、安全性高等特点。
申请人：内蒙古包钢钢联股份有限公司
地址：014000 内蒙古自治区包头市昆区河西工业区
国籍：CN
代理机构：北京律远专利代理事务所(普通合伙)
代理人：全成哲
更多信息请下载全文后查看。
一种轧辊[实用新型专利]
专利名称：一种轧辊
专利类型：实用新型专利
发明人：顾向军,杨鑫,曹荣生申请号：CN201120457380.3申请日：20111118
公开号：CN202316504U
公开日：
20120711
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种轧辊，包括轧辊轴，轧辊套，轧辊套装配在轧辊轴上，轧辊套轴向压紧，通过弹性卡环将轧辊套固定在轧辊轴上。
本实用新型结构合理简单，轧辊套采用耐磨合金制造，轧辊轴采用锻钢制造韧性好在轧制时可以吸收冲击力不易造成使轧辊套断裂，提高了使用寿命节约了生产成本。
申请人：南通惠通针布有限公司
地址：226321 江苏省南通市通州区二甲工业园区
国籍：CN
更多信息请下载全文后查看。
一种新型轧辊[发明专利]
专利名称：一种新型轧辊
专利类型：发明专利
发明人：盛土根
申请号：CN201110348171.X 申请日：20111108
公开号：CN103084393A
公开日：
20130508
专利内容由知识产权出版社提供
摘要：本发明公开了一种新型轧辊，包括辊环、辊轴，所述辊环两端外圆柱面上设有圆角；所述辊轴上设有呈梅花形限位键；所述辊环一端设有限位端面；所述限位端面上开有与限位键相匹配的限位凹槽；所述限位键安装在限位端面的限位凹槽内；所述限位键外部的辊轴上设有卡环；所述辊环紧密套装在辊轴上。
本发明方案的一种新型轧辊，辊环两端外圆柱面上设有圆角设计解决了辊环两边角部易爆裂的技术问题；通过将辊轴上的梅花形限位键安装在辊环内的限位凹槽内，用卡环锁紧，使轧辊生产时，辊环的轴向窜动和径向转动基本上消除，提高了加工精度和平整质量，同时辊轴可重复使用，降低轧辊的消耗。
申请人：盛土根
地址：215101 江苏省苏州市吴中区木渎镇尧峰村(8)柴场村43号
国籍：CN
更多信息请下载全文后查看。
一种纺织用的压辊[发明专利]
专利名称：一种纺织用的压辊专利类型：发明专利
发明人：刘俊麟,李小明,逯在峰申请号：CN201410363360.8申请日：20140728
公开号：CN104120579A
公开日：
20141029
专利内容由知识产权出版社提供
摘要：本发明是一种纺织用的压辊，主要由辊筒、辊轴、导热片、电热片、温度感应器、支撑件、小滚筒及内筒体组成；所述辊轴贯穿辊筒；所述小滚筒位于辊筒内；所述内筒体位于辊筒的内壁上；所述支撑件位于内筒体的两端；所述导热片位于内筒体上；所述电热片位于小滚筒的表面；所述温度感应器位于小滚筒上；所述温度感应器一端连接有温控器；所述温控器与报警器相连；所述小滚筒上连接有驱动装置；此款纺织用的压辊具有加热效果好、温度分布均匀，且安全性能高的优点。
申请人：张家港市华源染织有限公司
地址：215631 江苏省苏州市张家港市金港镇后塍袁家桥
国籍：CN
代理机构：南京纵横知识产权代理有限公司
代理人：董建林
更多信息请下载全文后查看。
轧辊[发明专利]
专利名称：轧辊
专利类型：发明专利
发明人：赫希贝格·塞巴斯蒂安,盖格·阿明申请号：CN95190182.6
申请日：19950523
公开号：CN1124519A
公开日：
19960612
专利内容由知识产权出版社提供
摘要：一种轧辊，主要用于不同材料的磨碎或解集分散。
当轧辊变形与恒定的辊间隙发生矛盾时，普遍应用该轧辊，特别是高负荷时，该发明旨在进一步完善同类轧辊，以实现在不同运行点可进行可变调节及保持恒定辊间隙。
此目的通过在组成轧辊的芯与辊套间安装弹性元件实现。
申请人：布勒股份公司
地址：瑞士乌兹维尔
国籍：CH
代理机构：中国国际贸易促进委员会专利商标事务所
代理人：郑中军
更多信息请下载全文后查看。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920353600.4
(22)申请日 2019.03.20
(73)专利权人 浙江绍兴中环印染有限公司
地址 312000 浙江省绍兴市柯桥区马鞍镇
汇滨路488号
(72)发明人 王翩翩
(74)专利代理机构 绍兴市越兴专利事务所(普
通合伙) 33220
代理人 蒋卫东
(51)Int.Cl.
D06B 23/02(2006.01)
D06B 23/04(2006.01)
D06B 3/18(2006.01)
(54)实用新型名称
一种纺织印染用轧辊机构
(57)摘要
本实用新型公开了一种纺织印染用轧辊机
构，属于纺织印染机械领域，包括料缸和用于轧
压的轧辊，在轧辊的纺织品来料前方的设置有输
送辊，所述输送辊由上辊和下辊组成，所述上辊
和下辊均连接有电机，所述电机与控制器连接，
所述上辊和下辊均由若干根子辊轴成中心发散
状环列布置组成外接触面，所述上辊与下辊的子
辊轴在其相邻处，成交错啮合状态。
采用本方案
后，在轧辊机构轧染前，通过具有上辊和下辊结
构的输送辊将纺织品在浸渍区进行输送，保证了
在轧染前纺织品的张力恒定，也避免了轧辊对纺
织品的可能出现的拽拉情况，并使染料能够更加
均匀地进入纺织纤维中，
提高了印染效果。
权利要求书1页 说明书3页 附图2页CN 209759799 U 2019.12.10
C N 209759799
U
权 利 要 求 书1/1页CN 209759799 U
1.一种纺织印染用轧辊机构，包括料缸和用于轧压的轧辊，其特征在于，在轧辊的纺织品来料前方的设置有输送辊，所述输送辊由上辊和下辊组成，所述上辊和下辊均连接有电机，所述上辊和下辊均由若干根子辊轴成中心发散状环列布置组成外接触面，所述上辊与下辊的子辊轴在其相邻处，成交错啮合状态。
2.根据权利要求1所述的一种纺织印染用轧辊机构，其特征在于，所述上辊的两端通过轴承被限制在滑槽内，所述上辊的辊轴两端连接有驱动机构，所述驱动机构能驱动所述上辊在滑槽内位移。
3.根据权利要求2所述的一种纺织印染用轧辊机构，其特征在于，所述驱动机构为伺服电缸。
4.根据权利要求1所述的一种纺织印染用轧辊机构，其特征在于，所述子辊轴通过轴承与其两端的支架连接，所述支架与对应的辊轴固定连接。
5.根据权利要求1或4所述的一种纺织印染用轧辊机构，其特征在于，所述子辊轴的外壁为光滑的不锈钢材料组成。
6.根据权利要求1所述的一种纺织印染用轧辊机构，其特征在于，所述子辊轴的直径与相邻子辊轴之间的距离的比例为1:1.2-1:2之间。
7.根据权利要求1所述的一种纺织印染用轧辊机构，其特征在于，所述输送辊与轧辊之间的纺织品被成U形布置输送。
8.根据权利要求7所述的一种纺织印染用轧辊机构，其特征在于，所述被成U形布置输送的纺织品，其下端被染料浸泡。
2。
