岩心钻探工程
地质岩心钻探规程
前言本规程包括了岩心钻探工程设计得编制、钻探方法与设备选择、通用得工艺方法、冲洗介质及施工守则、钻孔质量保证、钻探施工得人身健康、安全、环境保护与生产管理等方面得内容,就是不同领域岩心钻探工程及各种专项钻探工艺技术方法得基础性规程。
本规程就是地质岩心钻探工程设计、施工、管理与检查验收等各项工作得重要依据与准则。
对于不同得勘查对象、勘查阶段、勘查目得而有所变更得一些特殊要求与技术指标,应符合相关得规程、规范或通过协议、合同做出明确规定。
本规程就是遵循GB／T 1.1—2009得起草规则,首次以技术标准形式发布。
本规程由中国地质调查局提出。
本规程由国土资源部归口。
本规程起草单位:中国地质科学院勘探技术研究所。
本规程主要起草人:王达、赵国隆、肖亚民、陈星庆、汤松然、孙建华、张林霞、刘秀美、戴智长。
本规程由国土资源部负责解释。
地质岩心钻探规程1 范围本规程规定了钻探施工过程所有工序得技术要求及相关管理规定。
本规程中对“岩心”得界定就是广义得,指能采集到得各类岩石样品,即除圆柱状得岩心外,也包括各种岩块、岩样与岩屑,故各种反循环连续取心也被纳入岩心钻探得范围。
本规程主要适用于地质岩心钻探,工程勘察、工程施工、水文水井钻探与油气井钻探得小口径钻孔施工,可参照本规程。
本规程适用于孔深3000 m以内得钻孔施工。
2 规范性引用文件下列文件对于本文件得应用就是必不可少得。
凡就是注日期得引用文件,仅所注日期得版本适用于本文件。
凡就是不注日期得引用文件,其最新版本(包括所有得修改单)适用于本文件。
GB／T 1、1 标准化工作导则第1部分:标准得结构与编写GB／T 3787手持武电动工具得管理、使用、检查与维修安全技术规程GB／T 5005钻井液材料规范GB 6722爆破安全规程GB／T 9151钻探工程名词术语GB 15848铀矿地质勘查辐射防护与环境保护规定GB／T 16950金刚石岩心钻探钻具设备GB／T 16951金刚石绳索取心钻探钻具设备GB／T 18376、2硬质合金牌号第二部分:地质、矿山工具用硬质合金牌号GB 50194建设工程施工现场供用电安全规范AQ 2004地质勘探安全规程DZ／T 0032--1992地质勘查钻探岩矿心管理通则DZ／T 0053液动冲击回转钻探技术规程DZ／T 0054定向钻进技术规范DZ／T 0078 固体矿产勘查原始地质编录规定DZ／T 0088地质钻探用钻塔系列3 基本规定3、1 钻孔口径系列地质岩心钻探口径系列就是钻探工程最基础得规定,依照国际通用得标准采用R、E、A、B、N、H、P、S作为代号,规格代号及对应得公称口径见表1。
地质钻探工程施工方案范文
地质钻探工程施工方案范文一、工程概况地质钻探工程是指通过钻机和相关设备，对地下岩石、土层和水文地质情况等进行钻取、取样、测量分析和其他工作的一种工程活动。
其目的是为了获取地下地质情况的详细资料，为工程选址、建筑施工、资源勘探等提供必要的地质资料。
地质钻探工程属于地质勘察的一部分，是地质勘探的重要手段之一。
在土木工程、水利工程、矿产勘探、城市建设等领域都有着广泛的应用。
本文将对地质钻探工程的施工方案进行详细描述，包括工程的背景、施工对象、施工方法、施工流程、质量控制、安全防护等内容。
二、施工背景地质钻探工程在工程勘察、建设和生产中应用广泛。
在建筑施工中，需要了解地下岩土层的物理性质、化学成分和地下水情况等地质信息，以便为工程设计和施工提供准确的地质资料。
在水利工程中，地质钻探可以了解工程地质条件，为工程建设提供地质背景资料。
在矿产勘探中，地质钻探是勘探矿床、地下矿藏的重要手段。
三、施工对象地质钻探的施工对象一般包括地下岩土层、地下水、矿床等。
地下岩土层：地下岩土层是地质钻探的主要对象之一。
通过地质钻探可以了解地下岩土的性质、层位、变化规律等信息，为工程选址和建设提供必要的地质资料。
地下水：地下水是地质钻探的另一个施工对象。
地质钻探可以了解地下水的水位、水质、水文地质情况等，为工程水利设计和施工提供重要的地质背景资料。
矿床：矿床勘探是地质钻探的另一重要应用领域。
通过地质钻探可以获取矿床的地质信息，为矿产资源勘探提供必要的地质背景资料。
四、施工方法地质钻探的施工方法主要包括岩心钻探、岩屑钻探和土样钻探三种。
岩心钻探：岩心钻探是地质钻探的一种常见方法。
通过岩心钻探可以获取地下岩石的岩心样品，用于地质分析和判定地层性质。
岩屑钻探：岩屑钻探是地质钻探的另一种方法。
通过岩屑钻探可以获取地下岩石的岩屑样品，用于地质分析和判定地层性质。
土样钻探：土样钻探是地质钻探的一种方法。
通过土样钻探可以获取地下土层的土样样品，用于土层的物理性质、化学成分等的分析和判定。
复杂地层岩心钻探施工技术总结
复杂地层岩心钻探施工技术总结复杂地层岩心钻探施工技术总结复杂地层岩心钻探施工技术总结岩心钻探是在进行固体矿产地质勘探时经常采用的勘探手段之一。
在我国，岩心钻探仍然是目前和今后相当长一段时间内地质工作者在进行地质工程勘探时，获取直观地质资料的最主要方式。
本文对复杂地层特性和岩心钻探施工方法进行叙述,并就如何进行复杂地层的岩心机械钻探施工技术进行研究，进而提高钻探质量，降低勘探成本，以达到提高找矿效率的目的。
一、复杂地层分类根据钻探施工特点及地质情况,把复杂地层分为以下几类:(一)松散破碎地层:主要包括松散破碎和硬、脆、碎破碎地层。
较为典型的有胶结性很差的砂石和石灰岩组成的二叠纪地层,这种地层含有大量的砂岩,部分地区存在泥岩、砂岩和砾岩以及部分卵石。
受钻具振动碰撞和泥浆冲蚀作用,钻探钻孔易发生坍塌、漏失、超径等事故。
(二)水敏性地层:主要包括水化松散、水化剥落、水化膨胀和水化溶蚀煤系地层。
（三)漏、涌水地层:这类地层钻探施工护孔堵漏难度极大,漏失分大、中、小漏;涌水地层一般涌水量为10m3/h～50m3/h。
煤系地层硅质胶结,灰岩多破碎,且研磨性大,构造裂隙较发育,稳定性较差,透水性强,地下水丰富,承压水力大,钻孔缩径或涌水时有发生。
二、钻探方法和设备的选择（一）钻进方法的选择《岩心钻探规程》中按岩石硬度的大小分为四类十二级:软--可钻性1～3级、中硬--可钻性4～6级、硬--可钻性7～9级、坚硬--可钻性10～12级;按研磨性的强弱分为三类:弱研磨性、中研磨性、强研磨性;按完整程度分为三类:完整、较完整、破碎。
在具体施工中根据岩石可钻性、研磨性、完整程度等选择磨料和钻进方法。
1～6级和部分7级岩石可选用硬质合金、金刚石、复合片钻进;4～12级岩石可选用金刚石回转钻进,7～12级岩石也可选用钢粒钻进;6～8级岩石可选用硬质合金冲击回转钻进;6～12级可选用金刚石冲击回转钻进。
严格执行《岩心钻探规程》的规定是在复杂地层区提高钻探质量的保证。

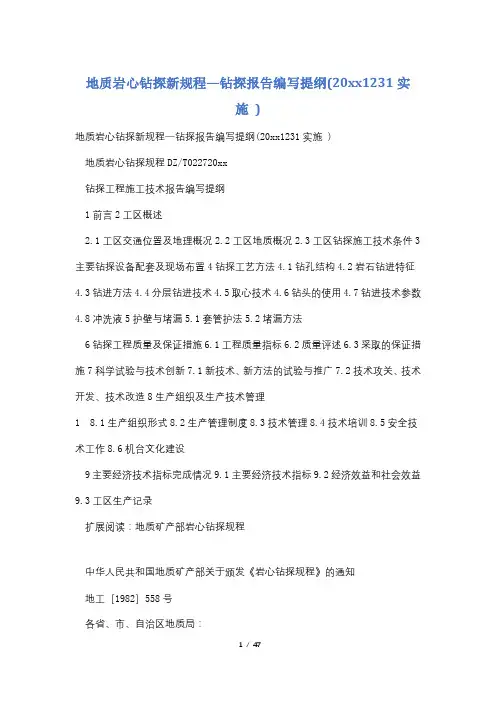

地质岩心钻探新规程—钻探报告编写提纲(20xx1231实施 )
地质岩心钻探新规程—钻探报告编写提纲(20xx1231实施)地质岩心钻探新规程—钻探报告编写提纲(20xx1231实施 )地质岩心钻探规程DZ/T022720xx钻探工程施工技术报告编写提纲1前言2工区概述2.1工区交通位置及地理概况2.2工区地质概况2.3工区钻探施工技术条件3主要钻探设备配套及现场布置4钻探工艺方法4.1钻孔结构4.2岩石钻进特征4.3钻进方法4.4分层钻进技术4.5取心技术4.6钻头的使用4.7钻进技术参数4.8冲洗液5护壁与堵漏5.1套管护法5.2堵漏方法6钻探工程质量及保证措施6.1工程质量指标6.2质量评述6.3采取的保证措施7科学试验与技术创新7.1新技术、新方法的试验与推广7.2技术攻关、技术开发、技术改造8生产组织及生产技术管理1 8.1生产组织形式8.2生产管理制度8.3技术管理8.4技术培训8.5安全技术工作8.6机台文化建设9主要经济技术指标完成情况9.1主要经济技术指标9.2经济效益和社会效益9.3工区生产记录扩展阅读：地质矿产部岩心钻探规程中华人民共和国地质矿产部关于颁发《岩心钻探规程》的通知地工［1982］558号各省、市、自治区地质局：《岩心钻探规程》已修订完毕，现正式颁发实行。
本规程在修订过程中曾广泛征求各省局和野外队的意见，并经部探矿、地矿、储委、水文、计划等有关部门多次讨论和修改，在内容上做了充实，反映了当前岩心钻探技术的发展水平，对今后探矿工程工作的发展将会起到推动作用。
各单位在接到通知和规程文本后，应积极组织有关人员进行学习，并认真贯彻执行。
在实行过程中有何问题和意见，望随时报部。
一九八二年十月十七日目录总则第一章钻进方法、钻孔结构及钻探设备的合理选择第一节钻进方法的选择第二节钻孔结构的选择第三节钻探设备的选择第二章钻探设备的安装第一节修筑地基第二节安装、拆卸与迁移第三章金刚石钻进第一节开孔第二节金刚石钻头、扩张器的选择和使用第三节金刚石钻进技术参数第四节采取岩心第五节金刚石钻进注意事项第四章硬质合金钻进第一节硬质合金钻头的选择和使用第二节硬质合金钻进技术参数第三节硬质合金钻进注意事项第五章钢粒钻进第一节钢粒钻头及钢粒的选择和使用第二节钢粒钻进技术参数第三节钢粒钻进注意事项第六章升降钻具第七章钻探工程质量第一节钻探工程质量六项指标第二节提高钻探质量的措施第八章冲洗液与护壁作业第一节冲洗液的选择第二节润滑冲洗液第三节优质泥浆第四节冲洗液的管理第五节护壁作用第六节套管第九章孔内事故的预防和处理第一节处理孔内事故的基本要求第二节卡、理、烧钻事故第三节钻具折断、脱落及跑钻事故第四节测井事故第五节处理事故的安全规定第十章钻探机械和仪器、仪表的使用与维护第一节使用与维护的基本要求第二节钻机第三节泥浆泵第四节柴油机第五节电动机和照明发电机第六节拧管机第七节孔内测量仪器和地面监测仪表第十一章一般安全规定第一节个人和机场内的安全防护第二节防风、防洪第三节防寒、防火第四节钻进中主要安全守则第十二章钻探施工管理制度第一节设计与施工第二节质量检查、验收第三节钻孔技术档案第四节总结、汇报制度第五节机场管理制度附录钻探施工技术设计提纲总则一、本规程主要是对固体矿产岩心钻探的各项生产活动作出的规定，不包括水文地质钻探、工程地质钻探以及油、气钻探等内容。
浅议岩心钻探工程中的绳索取心工艺
４ ｋ 因此 ， ４ Ｗ， 选用 ４ Ｗ 的电动机不算超标 。使用 如此 改造的钻机 ， ５ｋ 采 知 ｑ７ ｍｍ 左右 的孔径泵量 在 ４ ～ ０ ／ ｉ ｂ５ ０ ６ Ｌｍ ｎ即可，可见吉林产 的 Ｂ 一 ＷＪ 用 ７ ｍ ｍ绳索钻杆 、 ｌ 绳索取心工艺 、 ７ ｍｍ孔径 ， ｄ７ Ｐ 最深孑 钻进 １０ ｍ。 Ｌ ００ １５型泵就足够用 了 ， ２ 我队大多采用衡 阳产的 Ｂ ２ ０型泵 ， Ｗ一 ５ 而且泵量 ＸＹ ５型钻机的技术规格参数所示钻探能力为： ｑ５ ａｎ钻杆 ，Ｌ 使用偏高 ， 般在 ｌ Ｌｍｎ 或 １ ０／ ｎ两 个档位上 ， 一 用 ｂ０ｌ ｉ 孑 一 ｏ ／ｉ ２ Ｉｍｉ 现场施工 为了避 径 ￣５ ｍ ｂ ６ ｍ钻进深度为 １０ ｉ 我队 ２０ ５ ０ ｒ； １ ０ ５年首 次使用 Ｘ 一 Ｙ ５型钻 机 ， 采 免烧钻的保 守想法 当然是尽量采取较大的泵量 。 大泵量对 于孔底实际钻 用 ｑ １ ｍ绳索 钻杆 、 ｂ ｍ ７ 绳索 取心工艺 、 ７ｍ 孔径 ， ｑ ７ｍ ｂ 最深孔钻 进 ８ ６ ， 压 的掌握有较大 的影响。 ３ｍ 根据 实际使用情况采用该设备 和工艺可 以钻进 １ ｏ ～ ２ ０ １０ ｍ的钻孔 。 ｌ ３ 钻具级配选择
科技 论 坛
２１ ０ ０年第 ７期
民 科 营 技
浅议岩心钻探工程 中的绳索取心工艺
唐创瑞 （ 江西 煤 田地 质局 二二 六地 质 队 ， 西 萍 乡 ３ ７０ ） 江 ３ ０ ０
摘 要： 近年来 ， 绳索取 心技 术不断改进 ， 其相对于常规钻进 工艺的优越性愈加凸显 出来， 以在行 业 中广泛应用。主要对钻探设备、 得 钻具选择 及 应 用 中发 现 的 问题 进 行探 讨 。 关键词 ： 工程 ； 钻探 钻探设备 ； 索取心 ； 绳 钻进参数

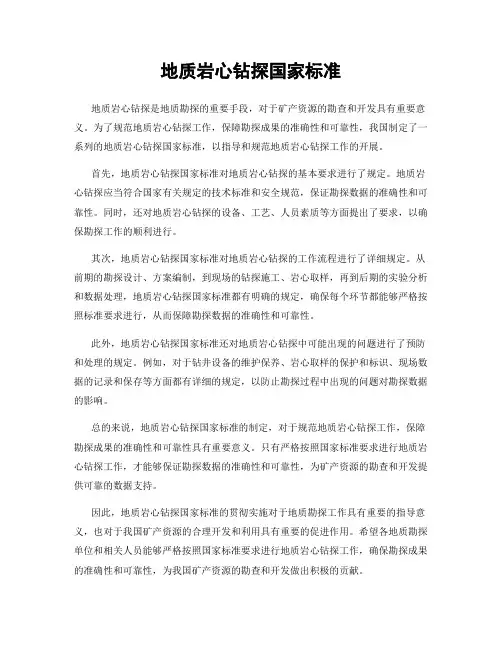

地质岩心钻探国家标准
地质岩心钻探国家标准地质岩心钻探是地质勘探的重要手段，对于矿产资源的勘查和开发具有重要意义。
为了规范地质岩心钻探工作，保障勘探成果的准确性和可靠性，我国制定了一系列的地质岩心钻探国家标准，以指导和规范地质岩心钻探工作的开展。
首先，地质岩心钻探国家标准对地质岩心钻探的基本要求进行了规定。
地质岩心钻探应当符合国家有关规定的技术标准和安全规范，保证勘探数据的准确性和可靠性。
同时，还对地质岩心钻探的设备、工艺、人员素质等方面提出了要求，以确保勘探工作的顺利进行。
其次，地质岩心钻探国家标准对地质岩心钻探的工作流程进行了详细规定。
从前期的勘探设计、方案编制，到现场的钻探施工、岩心取样，再到后期的实验分析和数据处理，地质岩心钻探国家标准都有明确的规定，确保每个环节都能够严格按照标准要求进行，从而保障勘探数据的准确性和可靠性。
此外，地质岩心钻探国家标准还对地质岩心钻探中可能出现的问题进行了预防和处理的规定。
例如，对于钻井设备的维护保养、岩心取样的保护和标识、现场数据的记录和保存等方面都有详细的规定，以防止勘探过程中出现的问题对勘探数据的影响。
总的来说，地质岩心钻探国家标准的制定，对于规范地质岩心钻探工作，保障勘探成果的准确性和可靠性具有重要意义。
只有严格按照国家标准要求进行地质岩心钻探工作，才能够保证勘探数据的准确性和可靠性，为矿产资源的勘查和开发提供可靠的数据支持。
因此，地质岩心钻探国家标准的贯彻实施对于地质勘探工作具有重要的指导意义，也对于我国矿产资源的合理开发和利用具有重要的促进作用。
希望各地质勘探单位和相关人员能够严格按照国家标准要求进行地质岩心钻探工作，确保勘探成果的准确性和可靠性，为我国矿产资源的勘查和开发做出积极的贡献。
钻探工程施工方案
钻探工程施工方案一、工程概况本工程为钻探工程，施工地点位于某某市某某区域。
工程包括钻探孔施工、岩心取样、岩石采样及分析等工作。
二、施工组织为了保证工程进展顺利，我们设立了以下施工组织：1. 项目经理：负责整个工程的实施与管理。
2. 施工队长：负责具体施工现场的协调与指挥。
3. 钻井工：负责孔口钻井工作。
4. 岩心取样员：负责采取岩心样品。
5. 岩石分析员：负责对采样的岩石进行分析。
三、施工流程1. 前期准备：确定施工地点、组织施工人员、准备施工设备等。
2. 钻探孔施工：根据钻探设计要求，进行孔口钻探，保证孔深和孔径符合要求。
3. 岩心取样：在钻孔钻进到一定深度后，进行岩心取样。
采取标准取样方法，确保取样质量。
4. 岩石分析：将取样的岩心送至实验室进行分析，获取岩石的物理、化学等性质。
5. 施工总结：对施工过程进行总结，提出改进建议。
四、施工设备1. 钻机：用于进行孔口的钻探。
2. 取芯器：用于取样。
3. 岩石分析设备：用于进行岩石的物理、化学性质分析。
五、施工注意事项1. 安全第一：施工人员必须严格遵守安全操作规程，确保施工过程中无事故发生。
2. 环境保护：施工现场必须符合环保要求，防止对周边环境造成污染。
3. 质量保证：施工人员必须按照设计要求进行施工，确保工程质量符合要求。
4. 进度控制：施工进度必须按照计划进行，确保工程按时完成。
六、施工质量控制1. 施工前必须进行技术交底，保证施工人员对施工过程有清晰的认识。
2. 施工现场必须有专人进行监督，确保施工符合要求。
3. 施工结束后，必须进行工程验收，确保工程质量符合要求。
七、施工总结通过本次钻探工程，我们深切体会到了施工过程中的重要性。
只有严格按照施工方案进行施工，才能确保工程质量和安全。
希望在今后的工程中，我们能够不断提升施工水平，为客户提供更好的服务。
地质钻探工程深孔施工方案
地质钻探工程深孔施工方案一、工程概况地质钻探是一项重要的工程技术，其主要任务是获取地下岩石构造、地质构造、地下水位、地质构造、地下水位、地下地球物理性质参数等，为矿产勘探、工程建设、科学研究等提供重要的资料。
随着科学技术的不断发展，地质钻探工程得到了长足的进步和发展。
在地质钻探工程中，深孔施工是一项非常重要的工作，需要开展详细的规划和安排，以保证施工的顺利进行和相关的安全问题。
二、深孔施工工艺深孔施工是地质钻探工程中的一个重要环节，其施工工艺包括了岩心钻探、取芯、装管、填捣、卸料等多个环节，需要严格按照规定程序进行操作。
深孔施工的主要过程如下：1. 岩心钻探岩心钻探是深孔施工的第一步，其主要目的是获取地下岩石的实物样品以及岩石构造、地质构造等相关的信息。
岩心钻探通常采用旋转钻机进行操作，通过旋转钻头将地下岩石破碎并带回地面。
在进行岩心钻探时，需要根据地质条件和施工要求选择合适的钻头和钻具，合理确定钻孔进度和钻孔尺寸。
2. 取芯取芯是岩心钻探的一个重要环节，主要目的是获取地下岩石的样品以及获取有关地下地球物理性质参数的信息。
在进行取芯时，要根据地下岩石的性质和实际情况选择合适的芯管和芯框，进行合理的操作，保证取得的样品完整和准确。
3. 装管装管是深孔施工的关键环节，其主要目的是保证钻孔的稳定和安全，避免地下水位、地下气体等对施工的影响。
在进行装管时，需要根据地质条件和钻孔情况选择合适的管材和管道，进行合理的安装和固定。
4. 填捣填捣是深孔施工的一个重要阶段，其主要目的是对钻孔进行填充和固结，保证地下岩石的稳定和安全。
在进行填捣时，需要根据地下岩石的性质和实际情况选择合适的填充材料和固结工艺，进行合理的操作，防止地下岩石发生位移和塌方。
5. 卸料卸料是深孔施工的最后一道工序，其主要目的是将施工中产生的岩屑、碎石等材料清理出来，为下一次施工和操作提供干净的工作环境。
在进行卸料时，需要根据具体情况进行选择合适的清理工具和设备，进行合理的清理和处理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
附件二
地质岩心钻探技术要求
主要是控制矿体的形态、规模、产状、品位变化特征。
钻探工程严格按《岩心钻探规程》六大指标执行。
采用小口径金刚石绳索取芯钻探工艺，提高钻探效率和施工质量。
设计钻孔终孔孔径不小于75毫米。
一、岩矿心采取率与整理
1、地质要求取心的岩层、钻孔平均岩心采取率不得低于70％；
2、矿化带重要标志层以及矿层与矿层顶板不得低于80％；
3、取出的岩矿心，应洗净后自上而下按次序装箱，不得颠倒或任意拉长，岩心应按规定编号，每回次应填放岩心票（包括没有岩心的回次），岩心箱应进行编号，箱子规格要符合要求且结实。
二、钻孔弯曲与测量间距
1、钻孔轴线的形态及空间位置的三维坐标由设计部门提出，同时应给出实际轴线与设计轴线偏离的最大允许值。
2、机台应及时、定点测量钻孔顶角及方位角，将测量结果填入“钻孔弯曲度测量记录表”。
通常情况下，在直孔施工中每100米顶角偏斜不应超过2°，在斜孔施工中每100米顶角偏斜不应超过3°。
有特殊需要时，按设计书或合同的要求执行。
3、施工部门应及时计算确定钻孔轴线的形态及空间位置。
4、设计或实测钻孔顶角小于或等于3°时，每钻进100米测一次顶角（不测方位角）；顶角大于3°时，根据地质要求每钻进50米
测一次顶角和方位角。
定向和易斜钻孔，应适当缩短测量间距。
三、简易水文观测
1、使用清水或无固相冲洗液的钻孔中，每班至少观测水位1~2回次。
每观测回次中，提钻后、下钻前各测量一次水位，间隔时间应大于5分钟。
2、每个钻进回次应根据水源箱水位、泥浆池液位变化和补充冲洗液量计算冲洗液消耗量。
3、钻进中遇到涌水、漏水、涌砂、掉块、坍塌、缩径、逸气、裂隙、溶洞及钻柱坠落等异常现象时，应及时记录其深度。
4、在地下水自流钻孔中，根据水文地质要求接高孔口管或安装测试装置测量水头高度和涌水量。
5、孔内发现热水，应测量孔口和孔底温度。
四、孔深误差测量与校正
1、下列情况应校正孔深：
（1）钻进深度达100m及其倍数时；
（2）进出矿层时（矿层厚度小于5m时，只测量一次）；
（3）经地质编录人员确认的重要构造位置及划分地质时代的层位；
（4）下套管前和终孔后。
2、孔深误差率小于千分之一时可不修正报表；孔深误差率大于千分之一时要修正报表。
3、孔深误差率按下列公式计算
孔深误差率=［（校正前的孔深—校正后的孔深）/校正后的孔深］×1000‰ (2)
五、原始报表
1、原始报表包括：钻探班报表（含简易水文观测记录表）、交接班记录表。
2、各班应指定专人在现场用钢笔及时填写原始报表，做到真实、齐全、准确、整洁。
3、交接班班长和机长要亲笔签字,不得代签；终孔后装订成册。
六、封孔
1、临近终孔施工管理部门根据地质部门提供的实际钻孔柱状图和封孔要求，编写封孔设计，交机台实施。
2、机台应按封孔设计的要求严格执行，水泥封孔要用325号以上未过期的水泥，水灰比要符合设计要求。
3、封孔后，应在孔口中心处设立水泥标志桩（用水泥固定）。
4、封孔后，机长应将钻孔封孔设计和封孔记录送交设计部门和施工管理部门存档。
5、根据设计书的要求，需要对封孔质量进行验证时，应进行透孔取样。
岩心管理：钻机在施工过程中所取岩矿心由钻机机长管理。
钻孔结束后，运回野外住地临时库房存放，并移交给项目组管理。
项目结束后，岩矿心全部运回保存，不得缩减。
