新能源汽车技术-第2版-第2章-电动汽车的基本结构和工作原理可修改全文
2.1. 2 纯电动汽车的结构
除了车身、 底盘等传统内燃机汽车上具备的组成部分, 纯电动汽车还包括由电驱动系统、 蓄电池系统及电控系统组成的 “ 三 大电” 系统和由电制动、 电转向、 电空调组成的 “ 三小电” 系统。 其中, 由驱动电机和控制系统组成的电驱动系统是 纯电动汽车的动力核心, 也是区别于 传统内燃机汽车的最大不同点, 如图 2-3 所示。 (1) ) 电源 蓄电源为电动汽车的驱动电机提供电能。 目前纯电动汽车使用的动力蓄 电池包括磷酸铁锂蓄电池、 锰酸锂蓄电 池、 三元锂离子蓄电池等。 (2) ) 驱动电机 驱动电机的作用是将电源的电能转化为机械能, 通过传动装置或者 直接驱动车轮和工作装置。 (3) ) 电控系统 电动汽车的各个组成部分都需要由控制单元进行管理和控制, 包括 了整车控制器、 蓄电池管理系统及电机控 制器等, 相互之间通过 CAN 总线或其他方式进行 通信,实现整车的驱动行驶。
13
2. 按照动力混合程度分类 混合动力电动汽车按照传统内燃机和电动机动力的混合程度不同, 可分为微度混合型 ( 电动机峰值功率和发动机的额定功 率比不大于 5%)、 轻度混合型 ( 电动机峰值功率和发动机 的额定功率比为 5% ~ 15%)、 中度混合型 ( 电动机峰值功 率和发动机的额定功率比为 15% ~ 40%) 和深度混合型 ( 电动机峰值功率和发动机的额定功率比大于 40%)。 (1)微度混合动力电动汽车 微度混合动力电动汽车也称为起—停混合动力电动汽 车。在微度混合动力电动汽车中, 电动机 仅作为内燃机的起动机或发电机使用, 不为汽车行驶 提供持续动力, 通常是在传统内燃机的起动机上加装传动带驱动起 动机。 如图 2-10 所示, 该 电机为发电/ 起动一体化电动机, 用来控制发动机的起动和停止, 从而取消发动机的怠 速, 降 低了油耗和排放。 一般微度混合技术可以节省油耗 4. 5%。
新能源汽车电机控制系统设计技术研究
新能源汽车电机控制系统设计技术研究随着全球能源危机的日益加深和生态环境问题的愈发严峻，新能源汽车日益成为各国政府重点支持和研发的领域。
相比传统燃油汽车，新能源汽车具备环保、节能、高效的诸多优势，越来越受到人们的关注。
其中，电动汽车是新能源汽车的主要发展方向，因为它具有电力驱动、节能减排、健康环保、静音等特点，同时其动力系统也成为电气化汽车的核心所在。
而在电动汽车的动力系统中，电机控制系统起到了至关重要的作用。
新能源汽车经常采用交流电机或永磁同步电机，与传统燃油汽车的发动机不同，电机控制系统直接影响电动汽车的性能、效率和安全性。
下面，本文将讨论新能源汽车电机控制系统设计技术的研究现状、问题及发展趋势。
一、电机控制系统设计技术研究现状目前，国内外在电机控制系统设计技术方面已取得了长足进展。
在控制方式上，从最早的PID控制算法到现代控制理论和现代控制算法，可以实现多种控制策略，如功率流量控制、控制轴转矩和速度、感应器控制剩磁转矩等。
这些控制策略对应了不同的场合和应用，如车队管理、电机驱动、恒流控制和多电机控制等。
此外，在硬件选型方面，也有多种不同的解决方案。
例如，传统模拟电路与现代数据采集和控制型处理器的设计相结合，可以实现更高的控制性能和可靠性，同时也具有更好的灵活性和可编程性。
二、电机控制系统设计技术研究问题虽然已经有了较为成熟的技术研究成果，但在实际应用过程中，依然存在一些问题。
具体来说，有以下几点：（1）高速运转条件下的问题。
由于电动车电机转速高，电机控制系统的高速动态响应能力成为制约其性能的重要因素。
这使得目前电机控制系统的研究重点逐渐转向了高精度控制器、高速数据采集和处理技术、复杂控制算法等。
（2）制动过程中的问题。
目前电动车主要采用驱动电机反转制动和制动能量回收技术进行制动，但二者都存在一定的问题。
因此，目前还缺乏一种高效的电机制动控制方法，这是电机控制系统技术研究的难点所在。
（3）安全问题。

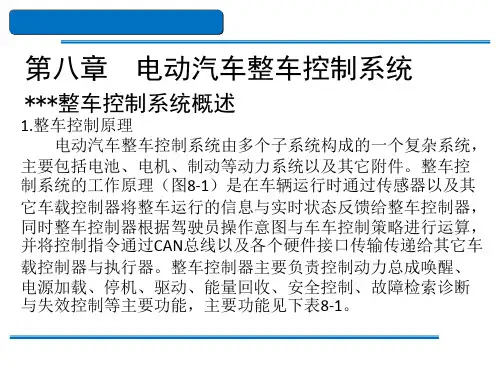

新能源汽车结构与检修课件-第八章电动汽车整车控制系统
（2）充电结束阶段 车辆会根据BMS是否达到充满状态或是受到充电桩
发来的“充电桩中止充电报文“来判断是否结束充电。
满足以上充电结束条件，车辆会发送“车辆中止充电报 文”，在确认充电电流小于5A后断开。充电桩在达到操 作人员设定的充电结束条件，或者收到汽车发来的“车
性负载。如果在高压电路接通过程中不采取有效的防范措施， 高压电路在上电瞬间，由于系统电路容性负载的存在，将会对 整个高压系统电路造成上电冲击。为此，在上电过程中需要对 高压电路进行防电流瞬态冲击预充电。
电动汽车在接到有效启动的命令组合信号之后，整车管理 系统（VMS）低压上电，对高压电路系统进行高压上电前预诊 断，如果SOC达到一定值，电压正常，并且电路无绝缘和短路 等故障，接通防电流瞬态冲击预充电系统进行高压电路预充电。 如果高压电路预充电在约定的正常时间范围内完成，则系统允 许接通高压电路，否则禁止高压电路接通。
无论是在炎热的夏季还是在寒冷的冬季，用户在出门前就
可以通过手机指令实现远程的空调制冷、空调暖风和除霜功能。
（3） 远程充电控制 用户离开车辆时将充电枪插入充电桩，并不进行立即充电，
可以利用电价波谷并在家里实时查询SOC值，需要充电时通过 手机APP发送远程充电指令，进行充电操作
11. 整车CAN总线网关及网络化管理 （1）整车CAN总线
7.电动化辅助系统管理 电动化辅助系统包括电动空调、电制动、电动助力转向。
整车控制器应该根据动力电池以及低压电池状态,对 DC/DC、 电动化辅助系统进行监控。
电动车辆在正常使用中，电动空调、电制动、电动助力
转向等辅助功能是能源消耗的主要原因之一，并且随着环境 温度、不同路况等因素的变化而变化，在辅助系统的工作中 会引起不合理的应用与能量浪费，所以有效对车辆的辅助系 统进行管控可以节省部分能源。
新能源汽车技术解析-第四章纯电动汽车整车控制器
可以将不支持CAN通信的设备兼容，例如某些型
号的车载触摸屏
整车控制器需要有足够多的I/O接口，能够快速、
准确地采集各种输入信息，至少具备两路A/D转
2
换通道用于采集加速踏板信号和制动踏板信号，
应该具有多个开关量输入通道，用于采集汽车挡
位信号，同时应该具有多个用于驱动车载继电器
的功率驱动信号输出通道
不同路况条件下，汽车会遇到不同的冲击和振动，
典型分布式整车控制系统示意图
二、整车控制器组成与原理
典型分布式整车控制系统组成原理 整车控制器的硬件电路包括微控制器、开关量调理、模拟量调理、继电器驱动、高速CAN总线接口、电源等模块。
微控制器模块
整车控制器的核心，综合考虑整车控制
1
器的功能及其运行的外界环境，微控制
器模块具有高速的数据处理性能、丰富
1
2
基本控制思想 整车控制器独自完成对输入信号的采集，并根据控制策略对数据进行分析和 处理，然后直接对各执行机构发出控制指令，驱动纯电动汽车的正常行驶 优点 处理集中、响应快和成本低；缺点 缺点 电路复杂，并且不易散热
基本控制思想 整车控制器采集一些驾驶员信号，同时通过CAN总线与电机控制器和电池管 理系统通信，电机控制器和电池管理系统分别将各自采集的整车信号通过 CAN总线传递给整车控制器。整车控制器根据整车信息，并结合控制策略对 数据进行分析和处理，电机控制器和电池管理系统收到控制指令后，根据电 机和电池当前的状态信息，控制电机运转和电池放电。 优点 模块化和复杂度低 缺点 成本相对较高
通过直接采集信号和接收CAN总线上的数据的方式获得车辆运行的实时数 据，然后通过CAN总线将这些实时信息发送到车载信息显示系统进行显示， 定时检测CAN总线上各模块的通信，如果发现总线上某一节点不能够正常 通信，则在车载信息显示系统上显示该故障信息，并对相应的紧急情况采 取合理的措施进行处理，防止极端状况的发生

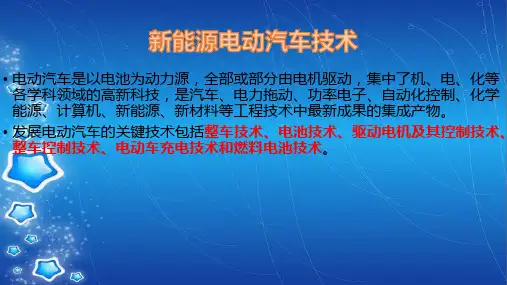

新能源电动汽车技术
电动汽车的使用及注意事项：
电动汽车的合理使用方法：
（1）正确掌握充电时间：（2）保护好充电器（3）定期深放电（4）避免充 电时插头发热（5）严禁存放时亏电（6）避免大电流放电（7）电动汽车的正 确清洗
电动汽车的维护和保养注意事项：
维护保养安全 • 坚持“以人为本，安全第一”的原则，确保人身安全与系统安全。电动汽
• 单独的燃料电池堆是不能发电并用于汽车上的，它必须和燃料供给与 循环系统、氧化剂供给系统、水/热管理系统及能使上述各系统协调 工作的控制系统组成燃料电池发电系统，简称燃料电池系统。
燃料电池的结构：
• 燃料电池系统主要由燃料电池组、辅助装置和关键设备组成。其中辅 助装置和关键设备主要包括：燃料和燃料存储器（包括碳氢化合物转 化的重整器）、氧化剂和氧化剂存储器、供给管道系统和调节系统 （包括气体输送泵、热交换器、气体分离和净化装置）、水和热管理 系统。
关键零部件的维护和保养
• 1.动力电池系统的检查： • 2.驱动电机的检查： • 3.其他高压系统的检查： • 4.电气线束的检查： • 5.动力转向系统的检查： • 6.制动系统检查
气体燃料汽车一般有两种，一种为普通汽车改装的双燃料汽车， 另一种是专用气体燃料汽车。其中双燃料汽车保留汽油、柴油的供油 系统，外加一套供气系统，技术较为成熟；专用气体燃料汽车可以充 分发挥天然气理化性能特点，价格低，污染少，是最清洁的汽车。
操作人员上岗不得佩戴金属饰物，如手表、戒指等，工作服衣袋内不得有金属物件。 操作人员不得把与工作无关的工具带入工作场地，必须使用的金属工具，手持部分应 作绝缘处理。
每次通高压电源之前，操作人员应检查各高压电器周边有无杂物，并通知无关人 员远离上述部件，合闸时要有高声提示。
新能源汽车的动力系统及控制可修改全文
开关磁阻电机及其控制系统
开关磁阻电动机驱动系统是高性能机电一体化系统， 主要由开关磁阻电动机、功率变换器、传感器和控 制器四部分组成。
开关磁组电机结构 1-外壳；2-定子；3-转子
关磁阻电机的控制
开关磁阻电机具有明显的非线性 特性，系统难于建模，一般的线 性控制方式不适于采用开关磁阻 电机的驱动系统。主要控制方式 有模糊逻辑控制和神经网络控制 等。
OPTION
04 金融企业的运营优化：包括市场和渠道分析优化、产品和服务优化、舆情分析。
OPTION
2.3 大数据的应用
制造行业
大数据在制造行业的应用包括诊断与预测产品故障、分析工艺流程、改进生产工艺、 优化生产过程能耗和工业供应链分析与优化等，从而帮助企业提升工业制造的水平。
2.3 大数据的应用
驱动电机
电磁型电 机
非电磁型 电机
直流电机
交直流两 用电机
交流电机
步进电机
超声波电 机
雅典执行 器
磁致伸缩 执行器
静电执行 器
电磁铁型 直流电机
永磁直流 电机
交流整流 式电机
感应电机
同步电机
可变磁阻 型永磁型混合型带电刷直 流电机
无刷直流 电机
三相感应 电机
两项感应 电机
单项感应 电机
绕组磁场 型电机
目录 /Contents
1
人工智能
2
大数据
3
云计算
4
拓展知识——人工智能、大数据和云计算三者间的关系
5
课后练习
2.1 大数据的特点
规模大
1
2
价值大
速度快
4
3 多样性
2.2 大数据的技术组成
新能源汽车电气技术
新能源汽车电气技术期末考试题库一、判断题1、手动维修开关并联在动力电池输出电路上。
（错）2、所有的电动汽车都装备有维修开关。
（错）3、拆下带低压互锁开关的高压导线连接器也能切断高压。
（对）4、高压检验时，各高压端子的电压必须低于动力电池额定电压。
（错）5、高压部件通常安装有电容器，能保持一段时间的高电压。
（对）6、北汽新能源汽车所有车型都装备手动维修开关。
（错）7、新能源汽车电路组成中，保护装置包括熔丝、电路断路器以及易熔线等。
（对）8、在分析汽车电路时除了导线绝缘皮的颜色外，还要注意线芯截面积等信息。
（对）9、汽车电路图中的熔断器（保险丝）一般常用F字样表示。
（对）10、CAN总线电控单元内的光电隔离电路相当于电脑。
( 错)/11、CAN总线上的控制模块通过收发器接收和发射信息。
（对）/12、低压辅助蓄电池在高压上电前给汽车电脑以及部分低压元器件供电。
（对）二、选择题1、CAN总线上传输的是数字脉冲信号，可以用（B ）检测。
A、万用表B、示波器C、汽车诊断仪D、电流表2、利用电气符号或实物图形将每一个系统中的元件按照要求连接起来，能够简明清晰地反映汽车电路构成、连接关系和工作原理的图，称为（B ）A 、原理框图B 、电路原理图C 、分布图D、线束图3、低压电气系统元件不包括（C ）A、DC/DC转换器B 、车内保险丝盒C、动力电池D、低压蓄电池4、下列那种表示为双色导线（D ）A、RB、GC、LD、R/Y5、电机控制器MCU中的传感器不包括( )。
A、旋变传感器B、开盖传感器C、温度传感器D、压力传感器6、动力电池管理系统BMS控制电路中，电流互感器属于(A )A、电流传感器B、电压传感器C、温度传感器D、执行器7、断开电源检测CAN总线两条线之间的电阻值，一般大约是（B ）。
A、30ΩB、60ΩC、120ΩD、240Ω8、CAN总线上的信号可以用( C)检测。
A、万用表B、汽车故障诊断仪C、示波器D、电流表9、新能源汽车高压电气系统中高压导线在车辆上的连接普遍采用（D ）。
新能源汽车的关键技术有哪些
新能源汽车的关键技术有哪些1．"三纵"的关键技术（1）混合动力电动汽车1）对中度混合动力方面，突破混合动力电动汽车关键技术，深化发动机控制技术研究，解决动力源工作状态切换和动态协调控制，以及能源优化管理，掌握整车故障诊断技术，进一步提高整车的可靠性、耐久性、性价比，开发出高性价比、具有市场竞争力、可大规模产业化的混合动力电动汽车系列产品。
2）对深度混合动力方面，突破混合动力系统构型技术，能量管理协调控制技术，开发深度混合动力新构型；开发出高性价比、可大规模批量生产的深度混合动力轿车和商用车产品。
3）对插电式混合动力电动汽车方面，掌握插电式混合动力构型及专用发动机系统研发技术；突破高效机电耦合技术、轻量化、热管理、故障诊断、容错控制与电磁兼容技术、电安全技术；开发出高性价比、可满足大规模商业化示范需求的插电式混合动力轿车和商用车系列产品。
（2）纯电动汽车以小型纯电动汽车关键技术研发作为纯电动汽车产业化突破口，开发纯电动小型轿车系列产品（包括增程式），并实现大规模商业化示范；开发公共服务领域纯电动商用车并大规模商业示范推广；加强插电式混合动力电动汽车研发力度，开发系列化插电式混合动力轿车和商用车系列产品。
小型纯电动汽车方面，针对大规模商业化示范需求，开发系列化特色纯电驱动车型及其能源供给系统，并探索新型商业化模式。
实现小型纯电动汽车关键技术突破，重点掌握电气系统集成、动力系统匹配和整车热-电综合管理等技术。
开发出舒适、安全、性价比高的小型纯电动轿车系列产品。
纯电动商用车方面，重点研究整车NVH、轻量化、热管理、故障诊断、容错控制与电磁兼容及电安全技术。
（3）燃料电池汽车面向高端前沿技术突破需求，基于高功率密度、长寿命、高可靠性的燃料电池发动机突破新型氢-电-结构耦合安全性等关键技术，攻克适应氢能源供给的新型全电气化技术，底盘驱动系统平台技术，研制出达到国际先进水平的燃料电池电动轿车和客车，并进行示范考核；掌握车载供氢系统技术，实现关键部件的自主开发，掌握下一代燃料电池电动汽车动力系统平台技术，研制下一代燃料电池电动轿车和客车产品，并进行运行考核。
《新能源汽车技术》课程教学大纲
《新能源汽车技术》课程教学大纲课程代码：0803515018课程名称：新能源汽车技术英文名称：Technology on clean energy vehicles总学时：48 讲课学时：44 实验学时：4学分：3适用对象：车辆工程专业先修课程：新能源汽车导论、模拟电子技术B、数字电子技术B、单片机原理及应用、新能源汽车技术、汽车理论、电力电子技术。
一、课程的性质、目的和任务《新能源汽车技术》课程是车辆工程专业一门重要的专业必修课，涉及新能源汽车的电机、电池及控制方面的知识。
通过本课程的教学，要求学生了解和掌握新能源汽车的基本原理、理论和设计，掌握混合动力电动汽车构造，电驱动系统，串联式、并联式和轻度混合动力电驱动的设计方法，能量存储系统，再生制动，燃料电池及其在车辆中的应用，以及燃料电池混合动力电驱动系统设计等，为以后从事汽车及新能源汽车检测、服务、科研等方面工作打下良好的基础。
二、教学基本要求学完本课程应达到以下基本要求：(1) 掌握电动汽车构造，了解电驱动系统组成。
(2) 掌握串联式、并联式和轻度混合动力电驱动的设计方法。
(3) 掌握能量存储系统，了解车辆再生制动。
(4) 掌握燃料电池及其在车辆中的应用，了解燃料电池混合动力电驱动系统设计。
三、教学内容及要求共分七章教学内容，对每章内容均要求作了解和掌握。
第一章环境影响与现代交通运输的历史第一节大气污染第二节全球变暖及石油资源第三节应对环境和石油能源问题关于交通运输工具发展策略的重要性第四节电动车及混合动力汽车发展的历史第五节燃料电池车的历史第二章电动汽车第一节电动汽车的结构第二节电动汽车的性能第三节正常行驶下的牵引力第四节能量消耗第三章电驱动系统第一节直流电动机驱动第二节感应电动机驱动第三节永磁无刷直流电动机驱动第四节开关磁阻电动机驱动第四章混合动力驱动系结构和设计第一节混合动力电驱动系统的概念第二节混合动力电驱动系统的构造串联式混合动力驱动系统、并联式混合动力驱动系统和混联式混合动力驱动系统。
别克纯电动车VELITE6新技术剖析(二)
新能源汽车◆文/河北 商爱朋别克纯电动车VELITE6新技术剖析(二)(接上期)(8)高压辅助系统VELITE6的高压辅助系统主要包括3套与温度控制相关的系统(图28)，分别是：高压部件电子冷却系统、暖风系统、制冷系统。
高压部件电子冷却系统用于对14V辅助电源模块、车载充电机、电机控制模块的冷却，其主要部件如图29所示，此冷却系统使用零件号为12378491的冷却液。
高压部件电子冷却系统控制框图如图30所示，整车控制模块通过脉宽调制信号控制电子水泵冷却风扇的转速。
暖风系统有一个独立的冷却液循环，由高压加热模块加热冷却液，为车辆的暖风系统提供热源(如图31)。
注意使用与高压部件电子冷却系统相同型号的冷却液，零件号为12378491。
暖风系统控制框图如图32所示，空调控制模块也是通过脉宽调制信号控制电子水泵的转速。
制冷系统的压缩机由高电压驱动(图33)，使用R134a制冷剂，标准制冷剂量为900g。
使用PAG压缩机油，总容量为110～150mL，制冷系统控制框图如图34所示，其中空调控制模块通过LIN网络与高压空调压缩机进行通讯。
图28 高压辅助系统图29 高压部件电子冷却系统图30 高压部件电子冷却系统控制框图图31 暖风系统图32 暖风系统控制框图栏目编辑：高中伟 gzw@图33 制冷系统图34 制冷系统控制框图2.变速器VELITE6搭载针对纯电动车特别开发的单级变速器(图35)，通过齿轮系数的调整，起到了减速增扭的作用，降低电机功率需求，实现大幅优于传统燃油车的驾驶平顺性，无动力中断和换挡顿挫。
其主要技术特点有：(1)将驱动电机动力传递至前桥左右半轴；(2)内有一个挡位减速齿轮和一个差速器；(3)内有P挡锁止机构；(4)外有换挡操作拉索，带挡位传感器。
图35 单级变速器3.转向系统VELITE6装配柱载式电动转向系统(图36)，基本结构为齿轮齿条结构，装配有电子转向柱锁。
助力大小随速可调，另外还具备抖动抑制功能，转向电机可主动提供阻尼降低振颤。
