MT05 台架标定手册V03

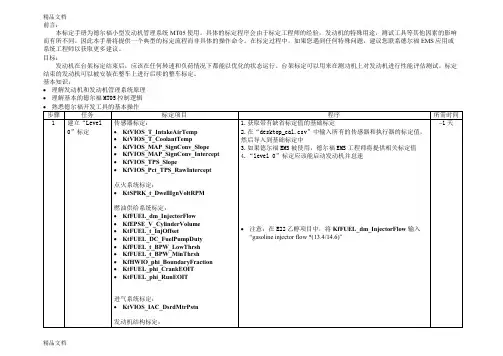

前言：
本标定手册为德尔福小型发动机管理系统MT05使用。
具体的标定程序会由于标定工程师的经验，发动机的特殊用途，测试工具等其他因素的影响而有所不同。
因此本手册将提供一个典型的标定流程而非具体的操作命令。
在标定过程中，如果您遇到任何特殊问题，建议您联系德尔福EMS应用或系统工程师以获取更多建议。
目标：
发动机在台架标定结束后，应该在任何转速和负荷情况下都能以优化的状态运行。
台架标定可以用来在测功机上对发动机进行性能评估测试。
标定结束的发动机可以被安装在整车上进行后续的整车标定。
基本知识：
•理解发动机和发动机管理系统原理
•理解基本的德尔福MT05控制逻辑
重要注意事项：
1. 在ECM 软件中根据以下规则定义发动机汽缸结构，这将确保发动机结构标定和实际的线束相一致。
A ．独立进气道和节气门体式直列双缸发动机
• 汽缸任意编号为1和2，MAP 传感器可以安装在任意一个汽缸的进气道内
• 一旦汽缸编号确定，线束中将用同样编号连接喷油器和点火线圈
• KfHWIO_EngineConfig_inDegree = engine_config_in_360_dergree 以保证两缸360度点火间隔 • 安装MAP 传感器的气缸定义为KeSYST_BaseCylinder 。
例如，左图所示KeSYST_BaseCylinder = cylinder_2 (cylinder_2 指物理2缸)
B. 合并进气道和单节气门体式直列双缸发动机
• 汽缸任意编号为1和2，MAP 传感器尽可能的靠近其中一个缸的进气口安装，用来检测该缸在进气行程时的压降
• 一旦汽缸编号确定，线束中将用同样编号连接喷油器和点火线圈 • KfHWIO_EngineConfig_inDegree = engine_config_in_360_dergree 以保证两缸360度点火间隔 • 安装MAP 传感器的气缸定义为KeSYST_BaseCylinder 。
例如，左图所示KeSYST_BaseCylinder = cylinder_2 (cylinder_2 指物理2缸)
C. 单缸发动机：（使用A 中发动机2缸相同的S/W 配置）
Ignition 1 Ignition 2
Ignition 1 Ignition 2
• KfHWIO_EngineConfig_inDegree = = engine_config_in_360_dergree • KeSYST_BaseCylinder = cylinder_1 (cylinder_1 指物理1缸)
D. 独立进气道和节气门体的V 列双缸发动机
• 无论发动机生产商如何定义这两个气缸，ECM 软件将根据两缸的点火时间间隔确定汽缸编号 • 如果点火顺序是Cylinder 1 firing – 270 degrees – cylinder 2 firing – 450 degrees – cylinder 1 firing ， KfHWIO_EngineConfig_inDegree = engine_config_in_270_450_dergree
• 如果点火顺序是Cylinder 1 firing – 300 degrees – cylinder 2 firing – 420 degrees – cylinder 1 firing ，KfHWIO_EngineConfig_inDegree = engine_config_in_300_420_dergree
• 汽缸2是参考缸，也就是说当它处在上止点时，曲轴传感器正好指在23X 目标盘第9齿的下沿。
• MAP 传感器可以安装在任意一个汽缸的进气道内。
• 安装有MAP 传感器的汽缸被定义为KeSYST_BaseCylinder 。
例如左图所示, KeSYST_BaseCylinder =
cylinder_1 (cylinder_1 指物理1缸)
E ．合并进气道和单节气门体的V 列双缸发动机
• 无论发动机生产商如何定义这两个气缸，ECM 软件将根据两缸的点火时间间隔确定汽缸编号 • 如果点火顺序是Cylinder 1 firing – 270 degrees – cylinder 2 firing – 450 degrees – cylinder 1 firing ，
KfHWIO_EngineConfig_inDegree = engine_config_in_270_450_dergree
• 如果点火顺序是Cylinder 1 firing – 300 degrees – cylinder 2 firing – 420 degrees – cylinder 1 firing ，
KfHWIO_EngineConfig_inDegree = engine_config_in_300_420_dergree
• 汽缸2是参考缸，也就是说当它处在上止点时，曲轴传感器正好指在23X 目标盘第9齿的下沿。
Ignition 1
• MAP 传感器尽可能的靠近其中一个缸的进气口安装，用来检测该缸在进气行程时的压降
• 安装有MAP 传感器的汽缸被定义为KeSYST_BaseCylinder 。
例如左图所示, KeSYST_BaseCylinder = cylinder_1 (cylinder_1 指物理1缸)
2．喷油器标定基于喷油器的动态流量特性。
喷油器流量曲线由喷油器应用工程师提供。
• KfFUEL_dm_InjectorFlow 是喷油器流量曲线线性部分 • KtFUEL_t_InjOffset 是流量曲线线性部分延长线在X 轴的截距
• KfFUEL_t_BPW_LowThrsh 是喷油器针阀能够可靠打开的最小脉宽，等于喷油器特性曲线与X 轴截距减KtFUEL_t_InjOffset
• KfFUEL_t_BPW_MinThrsh 是喷油器动态流量线性部分最小脉宽，低于此值喷油量将不能很好的控制，等于喷油器特性曲线线性区域的最小喷油脉宽减KtFUEL_t_InjOffset
Flow g/s
KtFUEL_t_InjOffset
Pulse Width in msec
(10 or 20 ms repetition rate)
= 1
•
IAT_ETS_Correction_For_CAT 在进行这步前先设为0
• KbAIRF_VETableOption 选择基于vacuum 或MAP
• KfVIOS_p_AFLCStdBaro = Key on Baro
•
KfVIOS_n_BaroCalcRPM_Hi = 0以禁止running baro 更新. 这在running baro 更新逻辑被标定前使用基于vacuum 的VE 是十分重要的. • KtAIRF_n_AXIS17_VEMain1 •
KtAIRF_n_AXIS17_VEMain2
气门开启导致MAP 值波动的点。
• 在进行下面步骤前先确认VMAP = VMAPEXP
5. 一旦确定了最小的MAP 值，使用 ITS Slew 调节CAT_Factor 1&2 使得CAT_calculated = CAT_measured
• 在进行这一步前先确认IAT_ETS_Correction_For_CAT 设置为0 6. 一旦CAT Factor 确定，使用ITS Slew 调节 VE 1&2 使得AFR_measured = AFR_commanded
7. 在每个测试点, 记录 RPM, TPS, MAPReadAngle, MAP, Expect
MAP, VE 1&2, CAT, CAT_Factor 1&2, AFR, AFR_measured 1&2, Vacuum, IAT, ETS, BPW. Delphi Autotune 或者其它前处理工具可以用来生成需要的3D 标定表格
• 进行台架标定时注意IAT 和ETS 的范围。
在后续标定工作中， IAT_ETS_Correction_For_CAT 表格值以及IAT and ETS 的范围不可以修改
低负荷时典型的MAP 曲线
中负荷时典型的MAP 曲线
WOT 时典型的MAP 曲线
重要注意事项：
• 由于发动机生产散差导致的MAP 曲线偏移会使标定最小MAP 值的MAP read angle 产生偏差。
M A P
最小MAP 值 M A P
最小MAP 值
由于散差MAP 曲线产生偏移
M A P
M A P
M A P
M A P R e a d A n g l e
Larger MAP Value
Larger Vacuum Value
;.。
