岱海电厂安全稳定装置介绍
内蒙古500kV电网外送通道安全稳定控制系统探析翟春雨
2012年11月内蒙古科技与经济N ov ember 2012 第21期总第271期Inner M o ngo lia Science T echnolo gy &Economy N o .21T o tal N o .271内蒙古500kV 电网外送通道安全稳定控制系统探析翟春雨1,2(1.华北电力大学,河北保定 071003;2.内蒙古超高压供电局,内蒙古呼和浩特 010080) 摘 要:结合内蒙古500kV 电网运行方式,并根据目前外送通道安全稳定装置运行情况,分析了电网由于不同类型的故障而造成的稳定问题,并探析切机方案。
关键词:500kV 系统;安全稳定控制装置;故障类型;控制策略;内蒙古;电网 中图分类号:T M712(226) 文献标识码:A 文章编号:1007—6921(2012)21—0117—01 内蒙古500kV 电网承担着“西电东送”的重要任务,外送电量占全网售电量的20%左右,同时还将约1000万kW 的风电负荷送上主网。
由于近几年来,系统的新建500kV 线路不断增加,风电电源的不断接入,给电网的安全稳定带来一定影响,因此有必要对安全稳定控制系统控制策略及装置功能进行深入分析。
1 内蒙古500kV 电网一次系统及其安全稳定控制系统概述内蒙古500kV 电网东送共有2条通道,第1条通道起始500kV 丰泉变,经万全站最终接入京津唐电网的顺义变;第2条通道起始500kV 汗海变,经沽源开闭所最终接入京津唐电网的平安城变。
内蒙古500kV 电网外送安全稳定控制装置主要解决送电通道丰万、万顺、汗沽、沽太、永丰、响永、响高线同名双回线路N -2、N -3严重故障后存在的稳定问题。
一次系统示意见图1。
图1 内蒙古外送通道一次系统内蒙古西部500kV 电网外送通道安稳系统总共涉及丰泉站、永圣域站、响沙湾站、汗海站、顺义站、沽源站、万全站、太平城站、岱海电厂、丰镇电厂、新丰电厂、华电包头电厂、达旗电厂1#-6#机、达旗电厂7#-8#机、国华准格尔电厂、京泰电厂、准能矸电17个厂站。
安全稳控装置在发电厂的应用
安全稳控装置在发电厂的应用简称，这种控制系统是电力系统整个安全控制的重要组成部分。
它是在电网发生故障(线路或大机组跳闸) 时，采取切机或切负荷等措施，确保电网和电厂安全稳定运行。
它与正常稳定运行状态下的安全控制( 如自动电压调节、自动调节频率和功率) 和事故时的继电保护及事故后的恢复控制( 如线路重合闸、备用电源自动投入等) 共同协调工作，保证电力系统安全稳定运行。
1 电网及电厂的安全稳定问题由于广东省梅州地区电网结构薄弱，只有两回220 kV线路与广东主网连接，发电企业与主网负荷中心距离较远，近 2 年来随着梅州地区发电机组和负荷的不断增加，广东主网向梅州地区电网输送电力的潮流日益加重，特别是在单回220 kV线路运行时，电网稳定问题突出，电网的安全运行受到一定影响，发电机组的出力受到了制约。
青溪发电公司共装有4 台36 MW水轮发电机组，通过220 kV青雁线单回线并网运行。
虽然总装机容量不大，但在梅州电网却担负着调峰、调频任务并作为“黑启动”电厂。
考虑到日后梅州电网可能增加220 kV的出线，当有关线路出现故障时，可能会出现另一回路的过流、过频状况，直接危胁电厂机组的安全运行，所以电厂应设置220 kV线路过载判断、220 kV 母线侧的低频、过频判断；并执行220 kV长沙稳控主站发来的远方切机命令。
2 安全稳定控制装置的应用2. 1 安稳装置的硬件配置本装置采用的微机安全稳定控制系统，以32位单片机作为本装置的核心，人机接口通过彩色触摸显示屏直接查看220 kV线路及4 台机组的运行状态、定值单、异常报表等内容，各种操作可直接在触摸显示屏上以中文菜单方式进行。
2. 2 安稳装置的主要功能低频过频功能( ) 装置正常运行时，向V长沙稳控主站（广东粤电青溪发电有限公司，广东大埔514200）安全稳控装置在发电厂的应用发送本厂220 kV线路的运行工况和故障情况，发送本厂机组运行工况和出力情况，发送本装置及通信通道的正常、异常和故障情况等信息，发送本厂对切机指令的执行情况和执行结果，以便稳控主站实施区域稳定控制。
电厂稳控装置简介
信号复归
调试通讯口
22
装置面板信号灯说明
序 号
显示名
颜色
点亮原因
关闭条件
1
运行
绿 装置运行 装置故障(闭锁)
2
报警
黄
装置异常
异常消除自动 复归
3
动作
红
装置动作
人工复归（压 复归按钮）
23
稳控装置调试前安全措施
• 压板退出 • PT断路 • CT短路
24
稳控装置调试项目
• 交流回路校验
进入“保护状态”菜单中“采样显示”子菜单，在 保护屏端子上分别加入额定的电压、电流量，选 择相应的从机单元，在液晶显示屏上显示的采样 值应与实际加入量相等，其误差应小于±2％。
命令输出至子站跳闸； • 事件记录与故障录波； • 后台、远方通信，可在线刷新策略表。
12
RCS-990从机主要功能
• 模拟量（36个）、开入量采样（25个）； • 检测接入装置的线路、主变、发电机、母
线的运行状态，判别故障类型； • 与主机通信，上送本站状态量； • 本地功能（频率电压紧急控制等）； • 接收主机命令输出跳闸。
qjztzd222日常巡视23装置面板信号灯说明显示名颜色点亮原因关闭条件装置运行装置故障闭锁装置异常异常消除自动复归装置动作人工复归压复归按钮24稳控装置调试前安全措施ct短路25稳控装置调试项目交流回路校验进入保护状态菜单中采样显示子菜单在保护屏端子上分别加入额定的电压电流量选择相应的从机单元在液晶显示屏上显示的采样值应与实际加入量相等其误差应小于2
I
I k I k 24
Ps1 Ps 2 UN
某电厂安全稳定控制装置介绍
路漫漫其悠远
• 2、判别本厂海万双回线N-1故障，当 故障发生时，根据设定策略，采取切 机措施。
——模拟式 ——模拟式/数字式 ——数字式 ——数字式
路漫漫其悠远
专用光纤
保护机房
保护机房
RCS-992
RCS-992
路漫漫其悠远
复接PCM/SDH
• 保护信息按G.703同向接口形式，以 64Kbit/s或2048Kbit/s的速率复接到PCM
交换机或SDH的2M接口，和其它信息复 用后一起传输。
某电厂安全稳定控制装 置介绍
路漫漫其悠远 2020/3/28
内蒙古500kV岱海电厂 安全稳定控制装置介绍
路漫漫其悠远
岱海电厂安全稳定控制装置
一、 RCS992系列稳控装置、稳控系统 通信介绍
二、岱海电厂安全稳定控制装置配置 三、岱海电厂安全稳定控制装置功能 四、安全稳定控制系统运行注意事项及
异常处理
屏内 2M光
纤
一台主机提供8个光纤通信 接口，其中最多4个用于与从 机的连接。剩余4个接口用于 站间通信。
一台主机最多配置四台从机 ，每台从机通过逻辑CPU上的 多模光纤口与主机通信。
屏内 2M光
纤
路漫漫其悠远
每台从机能采集6个单元的三相 电流和三相电压，共36路模拟量 。提供25个弱电开入或13个强电 开入。
路漫漫其悠远
从机RCS-990A的功能
• 模拟量（36）、开入量采样（25） • 检测接入装置的出线、主变、母线的
岱海电厂一期逻辑说明
岱海电厂一期逻辑说明闭环逻辑链接目录加热器水位控制(此链接取消) (此链接取消) 闭式冷却器出口温度控制汽轮机润滑油温度控制发电机氢气冷却器温度控制除氧器压力控制暖风器疏水箱水位控制再热器侧烟气挡板控制烟气挡板主控氧量校正送风机动叶控制一次风机动叶控制引风机入口导向叶片控制给水泵最小流量控制系统单元负荷主控（10__001）__（10__001）1. HTR LVL CTRL（包括#1、2、3高加及#5、6、7、8低加）加热器水位为被调量。
加热器水位测量信号（反馈值）与水位设定块所设数值（给定值）相比较，得出的偏差信号一路作为正常疏水调节器的输入信号，另一路则与一正向偏置值相比较后作为事故疏水调节器的输入信号。
调节器的输出信号经过传感器/模拟输出(4-20Ma)作用于汽动门的执行机构，从而改变疏水门的开度达到调节加热器水位的目的。
加热器水位调节为正作用调节，当实际水位高于给定值时，得出的偏差信号为正，经过PI调节器运算后作用于开大正常疏水调节门，从而降低加热器的水位。
当偏差信号大于偏置值时，两者之间的比较值通过PI调节器运算后打开事故疏水调节阀参与调节。
当水位测量信号发生故障时，两调节器均自动切至手动位置，此时水位设定块与偏置设定块为跟踪状态，既调节器的输入信号恒为零，疏水门开度维持不变。
（跟踪实际水位）当MFT（待定）信号存在时，一方面作用于汽动执行机构的电磁换向阀换向，从而失气全开调节阀；另一方面使常数设定块100％成为调节器的输入信号，使调节机构动作与调门开度匹配。
2. #1、2WARM HEATER LVL CTRL被调量为热网加热器的水位。
水位测量信号（反馈值）与水位设定块所设数值（给定值）相比较，得出的偏差信号乘以常数C后与经过一阶惯性环节并乘以常数C的调节器输出信号相减，作为PI调节器的输入信号，经调节器运算后作用于热网加热器疏水门执行机构，达到调节加热器水位的目的。
此调节环节为正作用调节。
内蒙古岱海发电有限责任公司

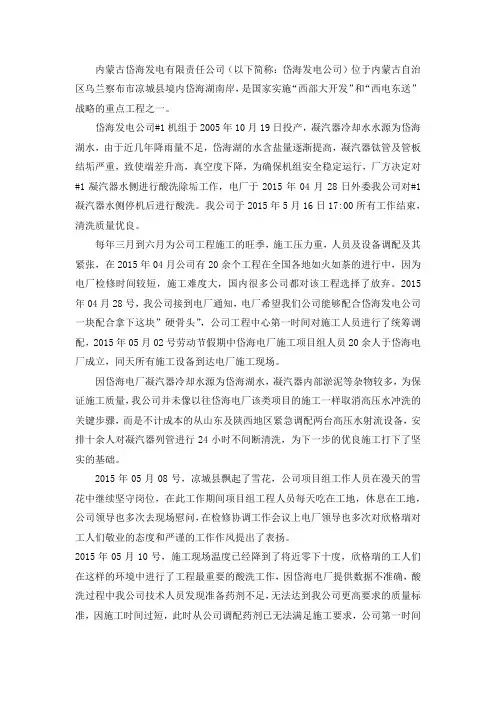

内蒙古岱海发电有限责任公司（以下简称：岱海发电公司）位于内蒙古自治区乌兰察布市凉城县境内岱海湖南岸，是国家实施“西部大开发”和“西电东送”战略的重点工程之一。
岱海发电公司#1机组于2005年10月19日投产，凝汽器冷却水水源为岱海湖水，由于近几年降雨量不足，岱海湖的水含盐量逐渐提高，凝汽器钛管及管板结垢严重，致使端差升高，真空度下降，为确保机组安全稳定运行，厂方决定对#1凝汽器水侧进行酸洗除垢工作，电厂于2015年04月28日外委我公司对#1凝汽器水侧停机后进行酸洗。
我公司于2015年5月16日17:00所有工作结束，清洗质量优良。
每年三月到六月为公司工程施工的旺季，施工压力重，人员及设备调配及其紧张，在2015年04月公司有20余个工程在全国各地如火如荼的进行中，因为电厂检修时间较短，施工难度大，国内很多公司都对该工程选择了放弃。
2015年04月28号，我公司接到电厂通知，电厂希望我们公司能够配合岱海发电公司一块配合拿下这块”硬骨头”，公司工程中心第一时间对施工人员进行了统筹调配，2015年05月02号劳动节假期中岱海电厂施工项目组人员20余人于岱海电厂成立，同天所有施工设备到达电厂施工现场。
因岱海电厂凝汽器冷却水源为岱海湖水，凝汽器内部淤泥等杂物较多，为保证施工质量，我公司并未像以往岱海电厂该类项目的施工一样取消高压水冲洗的关键步骤，而是不计成本的从山东及陕西地区紧急调配两台高压水射流设备，安排十余人对凝汽器列管进行24小时不间断清洗，为下一步的优良施工打下了坚实的基础。
2015年05月08号，凉城县飘起了雪花，公司项目组工作人员在漫天的雪花中继续坚守岗位，在此工作期间项目组工程人员每天吃在工地，休息在工地，公司领导也多次去现场慰问，在检修协调工作会议上电厂领导也多次对欣格瑞对工人们敬业的态度和严谨的工作作风提出了表扬。
2015年05月10号，施工现场温度已经降到了将近零下十度，欣格瑞的工人们在这样的环境中进行了工程最重要的酸洗工作，因岱海电厂提供数据不准确，酸洗过程中我公司技术人员发现准备药剂不足，无法达到我公司更高要求的质量标准，因施工时间过短，此时从公司调配药剂已无法满足施工要求，公司第一时间联系内蒙古当地药剂供应商，于2015年05月12号凌晨三点将补充药剂全部运至施工现场，2015年05月13号上午11点结束全部酸洗工作，在后续的验收中，岱海电厂设备部及生技部主要领导进行了验收工作，验收结果如下：1.本次化学清洗平衡浓度为1.57%，合计加入氨基磺酸87吨，经计算，合计耗酸为75.811吨，按碳酸钙计算，本次化学清洗合计除垢量（循环水管、联络管垢、钛管）为39.0778吨（注：此数据不包括酸洗前高压水清洗除垢量）。
岱海电厂汽轮机振动测量信号异常分析
岱海电厂汽轮机振动测量信号异常分析X刘笑驰,张 平,师 诚,孙志新(岱海发电有限责任公司,内蒙古凉城 013700) 摘 要:通过对岱海电厂1期两台国产600MW 机组的安装及投产运行以来的跟踪,来分析汽轮机振动测量方面的各种问题的处理方法及处理过程。
关键词:汽轮机振动;振动探头;问题分析 中图分类号:T K268 文献标识码:A 文章编号:1006—7981(2012)01—0092—04 现如今,我国已经投产和正在基建的600MW 汽轮发电机组已经完全国产化。
国内的几家大型汽轮机厂是600MW 机组国产化普及的领头羊。
国产汽轮机的各项技术的日益成熟,性能的不断提高为我国的经济腾飞做出了重要的贡献。
在600MW 汽轮发电机组国产化的同时,国内大型旋转机械及其主要辅机的振动缺陷一直是影响机组正常运行和安全生产的重要因素之一。
一些新投运机组和在役大机组由于振动故障影响生产的事例时有发生。
例如,2001年仅广东省就有3台大型机组发生高压转子永久弯轴重大事故;2000年某电厂引进的660MW 机组发电机的振动问题,历时一年才得以解决,经济损失巨大;1998年,某电厂1号机600MW 引进机组发生高压缸叶片断裂重大事故,直接损失2400万元。
此外,近几年运行中汽轮机叶片断裂事故也逐渐增多,如某电厂50MW 国产机组,运行中突然叶片断裂,造成相邻叶片大面积擦伤。
如果不能及时发现并确切诊断,则很有可能造成大面积叶片断裂,而引发大轴弯曲或飞车事故。
此类事故不胜枚举,不仅直接和间接经济损失巨大,而且更严重的是影响机组的寿命,威胁生命安全。
因此,大型汽轮发电机组的振动测量信号,就是一个非常重要的参数,它关系着机组的安全稳定运行。
所以我们应加强对振动等相关参数的监测,特别要对机组起停机过程中振动BODE 图进行监测分析,对机组异常振动发出跳机信号。
这就对机组振动监测设备,特别是相位及振动信号的测量提出了更高的要求。
