123VISTA120、250简易操作手册
VIST120快速编程操作手册

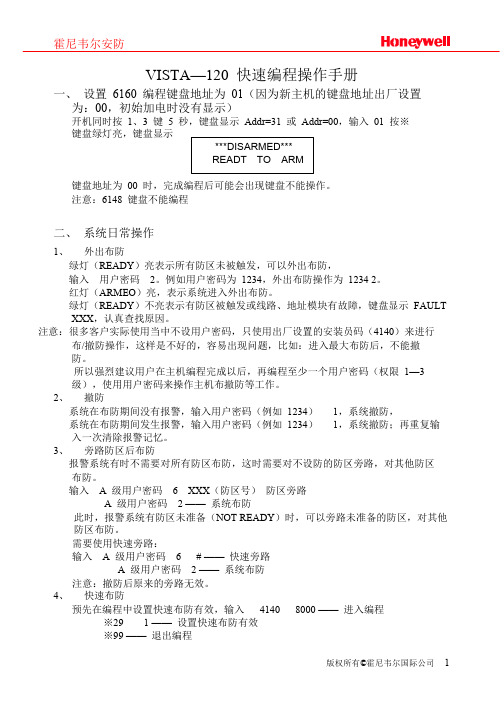

霍尼韦尔安防VISTA—120 快速编程操作手册一、设置6160 编程键盘地址为01（因为新主机的键盘地址出厂设置为：00，初始加电时没有显示）开机同时按1、3 键 5 秒，键盘显示Addr=31 或Addr=00，输入01 按※键盘绿灯亮，键盘显示键盘地址为00 时，完成编程后可能会出现键盘不能操作。
注意：6148 键盘不能编程二、系统日常操作1、外出布防绿灯（READY）亮表示所有防区未被触发，可以外出布防，输入用户密码2。
例如用户密码为1234，外出布防操作为1234 2。
红灯（ARMEO）亮，表示系统进入外出布防。
绿灯（READY）不亮表示有防区被触发或线路、地址模块有故障，键盘显示FAULT XXX，认真查找原因。
注意：很多客户实际使用当中不设用户密码，只使用出厂设置的安装员码（4140）来进行布/撤防操作，这样是不好的，容易出现问题，比如：进入最大布防后，不能撤防。
所以强烈建议用户在主机编程完成以后，再编程至少一个用户密码（权限1—3级），使用用户密码来操作主机布撤防等工作。
2、撤防系统在布防期间没有报警，输入用户密码（例如1234）1，系统撤防，系统在布防期间发生报警，输入用户密码（例如1234）1，系统撤防；再重复输入一次清除报警记忆。
3、旁路防区后布防报警系统有时不需要对所有防区布防，这时需要对不设防的防区旁路，对其他防区布防。
输入 A 级用户密码 6 XXX（防区号）防区旁路A 级用户密码 2 ——系统布防此时，报警系统有防区未准备（NOT READY）时，可以旁路未准备的防区，对其他防区布防。
需要使用快速旁路：输入 A 级用户密码 6 # ——快速旁路A 级用户密码 2 ——系统布防注意：撤防后原来的旁路无效。
4、快速布防预先在编程中设置快速布防有效，输入4140 8000 ——进入编程※29 1 ——设置快速布防有效※99 ——退出编程版权所有©霍尼韦尔国际公司 1霍尼韦尔安防外出布防时只要输入# 2注意：撤防仍需密码，且主机安装码与第5级别密码此时不能对系统撤防，因此使用前要先设置其他级别操作密码。
Vista120快速使用手册
报警主机的布撤防/旁路操作
• • • • • • • 所有设置完成后： 按*41404布防 按*41401撤防 布撤防是对一个子系统的所有防区。 按*4140+6+防区号旁路防区： 按*41406001旁路子系统的第一个防区。 按*41406002旁路子系统的第二个防区。
• • • • • • • • • • • • • • • • • • • • • • • • • • • •
*05 忽略电池电压低的状态布防 1= 可以，允许在电池电压低的情况下布防 0= 不行，, 电池电压低状态下禁止布防 (ANPI 要求) 这里选择1; *09 进入延时 进入延时#1 (分子系统设定 分子系统设定) 分子系统设定 01-15 对应于出入防区1型的进入延时：延时时间=输入值X15秒 00 = 无延时 这里选择00; *10外出延时 #1 (分子系统设定 外出延时 分子系统设定) 分子系统设定 01-15延时时间=输入值X15秒 00 = 无延时 这里选择00; *11进入延时 #2 (分子系统设定 进入延时 分子系统设定) 分子系统设定 要比进入延时 #1时间长。 这里选择00; *12 EXIT DELAY #2 (分子系统设定 分子系统设定) 分子系统设定 要比外出延时 #1时间长。 这里选择00; 1*72事件打印机联机 事件打印机联机 1 = 当事件发生时即时打印 0 = 需要打印时才打印 这里选择1;具体进入到172的过程要翻一页. (#94) 1*73打印波特率 打印波特率 1 = 300 baud. 0 = 1200 baud 这里选择0;具体进入到173的过程要翻一页. (#94)
菜单编程
•• • • • • Nhomakorabea*41408000进入编程设置,按#93编程; 在DEVICE编程选择1; 在DEVICE ADDRESS 01-30, 00=QUIT, 依次编程16-23号设备; 在DEVICE TYPE 选01 = 键盘 (6139); 在 KEYPAD GBL 选择1=YES; 其它的设置不变;
霍尼韦尔VISTA-120报警主机快速编程指南
版权所有©霍尼韦尔国际公司
5
霍尼韦尔安防
继续按 ※，010 防区设置完成， 以后通过上面编号的地址码联接的探测器既定义为 010 防区，
010 ZT P RC IN ：L 按 ※ 键盘显示： 目前显示的是 010 防区的概要信息， 03 1 20 SL 1S
010 ZT P RC IN ：L
00 1 -- 010 ZONE RESPONSE NO RESPONSE 00
根据用户需要输入防区类型，现以周边防区（03）为例
版权所有©霍尼韦尔国际公司
4
霍尼韦尔安防
输入 03 ※ 键盘显示：
010 ZONE RESPONSE PERIMETER 03
按 ※ 键盘显示： 010 PARTITION 1 010 防区所属第 1 子系统（划分多个子系统时，输入该防区的子系统号） 按 ※ 键盘显示：
根据用户需要输入防区类型，现以周边防区（03）为例 输入 03 ※， 键盘显示： 011 ZONE RESPONSE
PERIMETER 03
按 ※ 键盘显示： 011 PARTITION 1 011 防区所属第 1 子系统（划分多个子系统时，输入该防区的子系统号） 按 ※ 键盘显示： 011 REPORT CODE 1st 00 2 nd 00 00 此项设定 011 防区通讯码， 1 st11 向第一报警中心发送报警信息，2 nd11 向第二报警中心发送报警信息 连续按 ※ ※ ※ 键盘显示： 011 INPUT TYPE
001 PARTITION 1
001 REPORT CODE
1st 00 2 nd 00 00
按 ※ 键盘显示： 001INPUT TYPE Hardwire 01 此项设定 001 防区的输入类型， 请输入防区输入类型的编号：（见表二） 表二： 输入类型 01 电路板上常规接线（Hardwire）001—009 防区可以使用 输入类型 06 序号式总线（Serial Poll）使用 4208SN、4193SN 和 4293SN 输入类型 07 双向开关式总线（Dip SW Poll）使用 4208U 输入类型 03 受监控无线（RF Xmitter） 输入类型 04 不受监控无线（Unsupevsd） 输入类型 05 无线按钮类型（Button RF） 按 ※ 键盘显示： 目前显示的是 001 防区的信息， 按 ※ 键盘显示： .
VISTA120简易操作手册
简易操作手册—简易编程操作手册一、设置编程键盘地址为开机同时按键秒，键盘显示或，输入按键盘绿灯亮，显示******键盘地址为时，完成编程后可能会出现键盘不能操作，键盘不能编程二、设置每个防区按防区接入类型区分共有种：电路板上接线（）—防区可以使用，编号；受监控无线（）编号；不受监控无线（）编号；无线按钮类型（）编号；序号式总线（）使用和，编号；双向开关式总线（）使用编号；（一）设置电路板上接线（）防区，以防区为例先将随机配的电阻按接线图接在—的端子上进入编程模式输入（为出厂设置的安装员密码）进入编程模式，键盘显示：* 按* 键盘显示按进入防区编程键盘显示?输入键盘显示.输入（以防区为例），按*键盘显示：———目前显示的是防区的信息，按*键盘显示目前防区为火警防区，请根据具体情况输入防区类型的编号编号—出入口防区型，布防时有延时，进入时有延时，延时时间由*和*设定；编号—出入口防区型，布防时有延时，进入时有延时，延时时间由*和*设定；编号—周边防区，布防时有效，撤防时无效；编号—内部防区，留守布防时无效，外出布防时有效，撤防时无效；编号—小时无声防区；编号—小时有声防区；编号—火警防区；编号—无用防区。
其他防区类型的编号请参照英文手册。
输入键盘显示：定为设定周边防区按* 键盘显示：所属第一子系统（划分多个子系统时，输入该防区的子系统号）按* 键盘显示：此项设定防区通讯码，输入向第一报警中心发送报警信息输入向第二报警中心发送报警信息按* 键盘显示：此项设定防区的接入类型，请输入防区接入类型的编号：按* 键盘显示：：——目前显示的是防区的信息，按* 键盘显示.输入下一个防区的信息，如果不输入下一个防区的信息，（—防区不用时应将防区类型输入）输入*返回键盘显示？输入返回键盘显示*输入*返回键盘绿灯亮，显示******主机开始自检，约两分钟后，键盘绿灯亮的情况下，可以布防，实验防区输入进入外出延时布防，键盘蜂鸣器响，将联接愤怒过去的电阻拆下，主机将报警，键盘显示：表示防区报警。
VISTA-120-250简易编程手册增强版
VISTA-120/250简易编程操作手册一.设置6160或6139编程键盘地址为013 键5秒, 键盘显示输入01按#键盘绿灯亮,显示键盘不能编程.二.设置每个防区按防区接入类型区分共有7种:type电路板上接线(Hardwire)001—009防区可以使用, 编号01;受监控无线(RF Xmitter) 编号03;不受监控无线(Unsupevsd) 编号04;无线按钮类型(Button RF) 编号05序号式总线(Serial Poll)使用4193SN和4293SN, 编号06双向开关式总线(Dip SW Poll)使用4208U 编号07(一)设置电路板上接线(Hardwire)防区,以001防区为例先将随机配的2K电阻按接线图接在VISTA—120的端子上进入编程模式输入4140 8000 (4140为出厂设置的安装员密码)进入编程模式,按*93按1 进入防区编程按0 键盘显示输入001 (以001防区为例),按*目前显示的是001防区的信息,按＊目前001防区为火警防区,请输入防区类型的编号编号01---出入口防区1型,布防时有延时,进入时有延时, 延时时间由*09和*10设定;编号02---出入口防区2型,布防时有延时,进入时有延时, 延时时间由*11和*12设定;编号03---周边防区,布防时有效,撤防时无效;编号04---内部防区, 留守布防时无效,外出布防时有效,撤防时无效;编号06---24小时无声防区;编号07---24小时有声防区;编号09---火警防区;编号00---无用防区.其他防区类型的编号请参照英文手册.输入0301防区被设定为设定周边防区按*键盘显示:001按*键盘显示:此项设定001防区通讯码,1st 11向第一报警中心发送报警信息2nd 11向第二报警中心发送报警信息按*键盘显示:此项设定001防区的接入类型, 请输入防区接入类型（不同于防区类型）的编号:按* 键盘显示:目前显示的是001防区的信息,（防区类型03，分区1，接入类型：硬件，）按* 键盘显示输入下一个防区的信息, 如果不输入下一个防区的信息, (002--009防区不用时应将防区类型输入为00)输入000 *返回输入１返回输入*99 返回键盘绿灯亮, 显示主机开始自检,约两分钟后, 键盘绿灯亮的情况下,可以布防,试验001防区输入4140 2 进入外出延时布防,键盘蜂鸣器响,将联接001防区的2K电阻拆下,主机将报警, 键盘显示: ALARM 001 表示001防区报警.输入4140 1 4140 1,主机将停止报警, 将联接001防区的2K电阻重新接好, 001防区试验完成.(二)设置使用 序号式总线(使用4193SN 和4293SN)联接的防区1.使用4193SN 双回路总线编址器时(以010,011防区为例):将4193SN 的红线接入VISTA 120接线端子的24,黑线接入VISTA 120接线端子的 25, 另外三根线(黑,黄,绿)接在一起,白线不用.输入 4140 8000 进入编程模式按*93按1 进入防区编程按0 键盘显示输入 010 (以010防区为例) 键盘显示目前显示的是010防区的信息 按 ＊键盘显示根据用户需要输入防区类型,现以周边防区(03)为例 输入03 *按* 键盘显示:010 防区所属第一子系统,按*此项设定010防区通讯码,1st 11向第一报警中心发送报警信息2nd 11向第二报警中心发送报警信息按* * * 键盘显示:此项设定010防区的接入类型, 06表示序号式总线(使用4193SN和4293SN)请输入防区接入类型的编号06 * : 键盘显示:按* 键盘显示:按* 键盘显示:按* 键盘显示:输入010防区占用此4193SN的回路的序号, 4193SN有两个回路,黄—黑为第一回路, 绿—黑为第二回路.按* 默认第一回路键盘显示:输入1 键盘显示:从4193SN线接在一起的三根线中抽出黄线, VISTA 120会自动读出这个4193SN的地址码并显示在键盘上, 这个地址码与4193SN上粘贴的数码一致.按* 键盘显示:010防区设置完成,以后通过上面编号的地址码联接的探测器既定义为010防区.目前显示的是010防区的信息,按* 键盘显示输入下一个防区的信息,输入011输入011 (以011防区为例)键盘显示目前显示的是011防区的信息按＊键盘显示根据用户需要输入防区类型,现以周边防区(03)为例输入03 * 键盘显示按* 键盘显示:011 防区所属第一子系统,按* 键盘显示:此项设定011防区通讯码,1st 11向第一报警中心发送报警信息2nd 11向第二报警中心发送报警信息按* * * 键盘显示:此项设定011防区的接入类型, 064293SN)请输入防区接入类型的编号06: 键盘显示:按* 键盘显示:不能选1,否则防区不报警.按* 键盘显示:按* 键盘显示:输入011防区占用此4193SN,011防区占用LOOP２输入２按* 键盘显示:输入 1从4193SN线接在一起的三根线中抽出绿线, VISTA 120会自动读出这个4193SN的地址码并显示在键盘上, 这个地址码与4193SN上粘贴的数码一致.按* 键盘显示01１防区设置完成,以后通过上面编号的地址码联接的探测器既定义为01１防区.按*输入１返回键盘显示:2. 使用4293SN单回路总线编址器的防区编程同4193SN类似,只用LOOP 1,不能用LOOP 2（３）使用4208SN一个4208SN相当于8个单防区模块(4293SN),一个防区一个续列号,建议先在控制室完成编程后再安装到现场.将4208SN的盖打开，按说明书提示设置ＤＩＰ开关．１――ＯＦＦ设置响应时间为快速；２-7设置此4208SN连接的８个防区占用的续列号,使用多个4208SN时, ２-7设置必须有差别.建议说明书给的顺序设置ＤＩＰ开关第一块4208SN按以下设置ＤＩＰ开关:２―7都为ＯＮ，8----ON(防拆无效),安装调试完成后再改成OFF随机配置10K防区线末电阻按图接到防区端子上,TB2端子的1接120主板的24,2接25, 3接6(键盘的红线), 4接7(键盘的黑线).接通电源,输入4140 8000 进入编程模式, 键盘显示:按*93按1 进入防区编程按0 键盘显示输入010 (以010防区为例)*目前显示的是010防区的信息,按＊键盘显示输入03 * 键盘显示:10防区被设定为设定周边防区按*010 防区所属第一子系统,按*此项设定001防区通讯码,1st 11向第一报警中心发送报警信息2nd 11向第二报警中心发送报警信息按* * *此项设定010防区的接入类型, 请输入防区接入类型的编号06按* 键盘显示:按*按* 键盘显示:按* 键盘显示:输入1 键盘显示:拆开4208SN的第一个(A)电阻, A XXX-XXXX变成数字,按* 键盘显示:将拆开4208SN的第一个(A)按* 键盘显示:参照010防区的设置继续设置下面的防区.三.安装和使用4100SM串口模口1.安装接线VISTA—120接线端子6 (+12V)----------------- 4100SM接线端子8VISTA—120接线端子7---------------------------4100SM接线端子7VISTA—120的J8口7(棕色线)-------------------- 4100SM接线端子6VISTA—120的J8口1(紫色线)---------------------4100SM接线端子12.设置4100SM串口模口的波特率为120041408000*94*70 111111*71 1*72 1*73 0*99*99四. 设置甲级用户密码甲级用户密码可以布防,撤防和旁路,不能编程, 密码为四位数,现以5168为例输入4140 8002 5168输入3(3为甲级用户密码)输入0 (0 不向报警中心发报告,1向报警中心发报告)按*五.修改安装员密码安装员密码是最高级的密码,出厂设置为4140 , 现以0414为例41408000* 00 0414*99六.系统日常操作1.外出布防绿灯(READY)亮表示所有防区未被触发,可以外出布防,输入甲级用户密码 2红灯(ARMEO)亮, 表示系统外出布防2.撤防系统在布防期间没有报警, 输入甲级用户密码1, 系统撤防,系统在布防期间发生报警, 输入甲级用户密码 1 两遍,3.旁路防区后布防报警系统有时不需要对所有防区布防,这时需要对不设防的防区旁路,对其他防区布防,输入甲级用户密码 6 XXX(防区号) XXX (防区号) …….甲级用户密码 2报警系统有防区未准备(NOT ＲＥＡＤＹ)时，可以旁路未准备的防区，对其他防区布防,输入甲级用户密码 6 ＃甲级用户密码 2撤防后原来的旁路无效．４．快速布防预先在编程中设置快速布防有效，输入４１４０８０００＊２９１＊９９以后操作外出布防时输入＃２５．响铃模式密码＋９进入响铃模式后，每触发一次防区,键盘响一声,退出响铃模式: 密码＋９七.排错指南1键盘无反应检查键盘联线,设置键盘地址为00.2.键盘显示LOS BAT原因:主机未接电池3.键盘显示LOS AC原因:主机交流电故障4.键盘显示: CHECK XXX 键盘嘀嘀响检测XXX防区,一般是总线防区或无线防区, 原因是主机无法检测到XXX防区4.键盘显示: CHECK 997 键盘嘀嘀响总线故障, 主机无法检测到总线防区, 总线断路,短路,过长,编码器电流过大都有可能出现此故障.6.键盘嘀嘀响启动响铃模式, 输入密码＋９退出响铃模式7.无法撤防密码 1 为撤防命令,有报警情况要操作两边,按错密码无法撤防,按错20个键,键盘被锁柱,这是对用户的保护,防止坏人反复试验撤防,使报警系统失效.报警事件很少发生,当主机同时接到大量报警信号这种不正常情况时也会使撤防操作无效.出现无法撤防的情况,关电源,拔掉电池联线后重新通电.8.无法编程安装员密码错误,开机后同时按* # 键可直接进入编程,按*00 XXXX重新输入密码.9.恢复出厂设置4140 8000* 971*99八.设置时钟1. 4140 #63按* 光标前进, 按#光标后退, 光标到相应位置用数字键修改.九.设置时间窗口,按时间表定时布防/撤防4140 #80 键盘显示输入１进入时间窗口设置,可以设置20个时间窗口, 设置时间窗口的作用是按时间表定时布防/撤防时指定时间段,。
报警主机VISTA120快速编程手册要点
VISTA—120快速编程操作手册一、设置6160编程键盘地址为01（因为新主机的键盘地址出厂设置为：00，初始加电时没有显示）开机同时按1、3键5秒，键盘显示Addr=31或Addr=00，输入01按※键盘绿灯亮，键盘显示键盘地址为00时，完成编程后可能会出现键盘不能操作。
注意：6148键盘不能编程二、系统日常操作1、外出布防绿灯（READY）亮表示所有防区未被触发，可以外出布防，输入用户密码 2。
例如用户密码为1234，外出布防操作为1234 2。
红灯（ARMEO）亮，表示系统进入外出布防。
绿灯（READY）不亮表示有防区被触发或线路、地址模块有故障，键盘显示FAULTXXX，认真查找原因。
注意：很多客户实际使用当中不设用户密码，只使用出厂设置的安装员码（4140）来进行布/撤防操作，这样是不好的，容易出现问题，比如：进入最大布防后，不能撤防。
所以强烈建议用户在主机编程完成以后，再编程至少一个用户密码（权限1—3 级），使用用户密码来操作主机布撤防等工作。
2、撤防系统在布防期间没有报警，输入用户密码（例如1234） 1，系统撤防，系统在布防期间发生报警，输入用户密码（例如1234） 1，系统撤防；再重复输入一次清除报警记忆。
3、旁路防区后布防报警系统有时不需要对所有防区布防，这时需要对不设防的防区旁路，对其他防区布防。
输入 A级用户密码 6 XXX（防区号）防区旁路A级用户密码 2 ——系统布防此时，报警系统有防区未准备（NOT READY）时，可以旁路未准备的防区，对其他防区布防。
需要使用快速旁路：输入 A级用户密码 6 # ——快速旁路A级用户密码 2 ——系统布防注意：撤防后原来的旁路无效。
4、快速布防预先在编程中设置快速布防有效，输入 4140 8000 ——进入编程※29 1 ——设置快速布防有效※99 ——退出编程版权所有©霍尼韦尔国际公司 1外出布防时只要输入 # 2注意：撤防仍需密码，且主机安装码与第5级别密码此时不能对系统撤防，因此使用前要先设置其他级别操作密码。
VISTA120简易操作手册
安防报警系统（VISTA-120总线报警主机）简易编程说明书目录第一章系统编程 (3)第一节报警主机编程机理 (3)第二节防区索引及种类定义 (6)2．1 防区索引 (6)2．2 防区类型定义 (7)2．3 默认防区类型 (8)第三节数据项描述编程 (9)第四节菜单编程 (23)4．1 6160键盘地址编程 (23)4．2 进入/退出编程模式 (23)4．3 防区编程 (23)4．3．1“＊93”防区编程 (24)4．3．2 退出防区编程模式 (27)4．3．3“＊93”命令相关编程内容说明 (28)4．3．4 停用防区或删除防区 (29)4．4 设备编程（键盘、继电器模块） (29)4。
4。
1设备键盘权限编程 (30)4．4．2 4204继电器模块编程 (31)第五节划分子系统 (35)5．1 子系统划分编程项目 (35)5．1．1所需子系统划分数量编程 (35)5．1．2子系统跳转设置编程 (36)5．1．3 设备编程（键盘归属子系统编程） (37)5．1．4 总控键盘密码设置 (37)5．1．5 主控键盘设置和操作 (39)第六节主机复位（恢复到出厂默认值） (40)第二章键盘功能说明 (41)第三章系统测试 (45)第四章附录（排错指南） (47)第一章系统编程第一节报警主机编程机理本章包含如下信息：•数据项编程模式•系统和通信默认值•进入数据项编程•编程项翻页•输入查看编程项•编程特定子系统选项•#93 菜单编程数据项编程模式对每一个数据项分别输入相应数据，输入完后，键盘响3声并跳到下一项。
可以在此项直接输入数据，也可以按[*] + 第二个数据项号码，对相应项编程。
系统与通信默认值•系统出厂时预编程了一些可以符合大多数环境的数据项，户可以改动.。
•有4套预编程的通信报告码，包括低速、4+2特快、ADEMCO高速、ADEMCO CONTACT ID等格式。
可以从中选择1套较合适的。
•这些数据可以从键盘或遥控编程修改。
VISTA—120 快速编程操作手册
VISTA—120 快速编程操作手册一、系统日常操作1、外出布防绿灯（READY）亮表示所有防区未被触发，可以外出布防，输入用户密码 2。
例如用户密码为1234，外出布防操作为1234 2。
红灯（ARMEO）亮，表示系统进入外出布防。
绿灯（READY）不亮表示有防区被触发或线路、地址模块有故障，键盘显示FAULTXXX，认真查找原因。
2、撤防系统在布防期间没有报警，输入用户密码（例如1234） 1，系统撤防，系统在布防期间发生报警，输入用户密码（例如1234） 1，系统撤防；再重复输入一次清除报警记忆。
二、设置使用序号式总线（使用4208SN、4193SN 和4293SN）联接的防区1、使用4293SN 单回路总线编址器时（以010，011 防区为例）：将4293SN 的红线接入VISTA 120 接线端子的24，黑线接入VISTA 120 接线端子的25，另外两根线（黑，黄）接在探测器上。
2、输入4140 8000 进入编程模式键盘显示：Program Mode※Fill # View-00按#93 键盘显示：ZONE PROG1=YES 0=NO按1 进入防区编程键盘显示：SET TO CONFIRM?1=YES 0=NO如果输入“1”，则在设备序列号及回路编号输入后，将显示确认提示。
这里输入1，按※ 键盘显示：ENTER ZONE NO000=QUIT 001（以010 防区为例）输入010键盘显示：010 ZT P RC IN ：L目前显示的是010 防区的信息00 1 -- -按※ 键盘显示：010 ZONE RESPONSE（防区类型参见附表1）NO RESPONSE 00根据用户需要输入防区类型，现以周边防区（03）为例（一般采用03防区）输入03 ※ 键盘显示：010 ZONE RESPONSEPERIMETER 03按※ 键盘显示：010 PARTITION1010 防区所属第1 子系统（划分多个子系统时，输入该防区的子系统号），一般采用第1子系统。
报警简易操作(VISTA 120)
报警简易操作
1、密码1234
2、布防：密码+2
3、撤防：密码+1
4、旁路：密码+6+防区号（如：9防区，输入009）
5、消除报警：密码+1
6、报警后重新布防：消除报警后重复步骤2
7、布撤防查看：A、布防时需要状态灯为绿色，可以布防；不是绿色时按“#”查看，出现“fault ***（防区号）”为不在状态区，请查看相应防区现场是否有人，或物体移动。
恢复后再布防，或旁路该防区后布防。
B、报警后查看：报警响后，进行步骤5消除报警，立即根据键盘报警防区“ALARM ***（防区号）”提示，前往报警区域。
分子系统布防
整个报警系统分成2个子系统，室内属于1号子系统，周界属于2号系统
A、周界子系统布防：密码+*+2转到2号子系统，然后执行布防步骤，
B、周界撤防：密码+*+2转到2号子系统，然后执行撤防步骤。
室内子系统布防：密码+*+1转到1号子系统,然后进行布撤防。
C、旁路也需要就进入相应子系统后，进行操作。
经常误报的防区，请记录在案，以便日后维护。
平时请注意修剪树枝，防止误报。
霍尼韦尔报警123VISTA120、250简易操作手册
霍尼韦尔报警123VISTA120、250简易操作手册VISTAR—120简易编程操作手册一、设置6160编程键盘开机后，键盘液晶屏幕无任何显示，此时同时按1 、3键5秒，键盘显示Con Addr=31或Addr=xx，输入00按*键盘绿灯亮，显示***DISARMED***READT TO ARM键盘地址不为00时，不能编程，6148键盘不能编程二、设置每个防区在撤防状态下，才能进入编程模式输入4140 8000（4140为出厂设置的安装员密码）进入编程模式，键盘显示：Program Mode*Fill # View按*93 键盘显示ZONE PROG？1=TES 0=NO输入0 1 0，进入防区编程模式，键盘显示：ZN ZT P RC IN L001 09 1 10 HW1 此处，ZN代表防区号；ZT代表防区类型01—出入口防区1型，布防时有延时，进入时有延时，延时时间由*09和*10设定；02—出入口防区2型，布防时有延时，进入时有延时，延时时间由*11和*12设定；03—周边防区，布防时有效，撤防时无效；06—24小时无声防区；07—24小时有声防区；09—火警防区；00—无用防区。
P代表子系统；RC代表报告码，系统默认即可，无需改动；IN代表防区输入类型，1-9防区统一为01，显示为HW；10防区以后统一为06，显示为SL；L 为回路号，除了是4193SN的第二回路为2，其他都为1。
例如：编程将24防区为24小时防区则在ZN下输入024 *（下一步）在ZT下输入24防区的防区类型07（24小时放区）在P 下输入24防区所属的子系统（部分区都为1）在IN下输入06**此时，键盘显示：024 INPUT S/N :LAxxx-xxxx :1此时输入24防区地址码输入完成后按*确认，在L处选择相应的回路再按*即进入下一方的。
退出防区编程：在防区号（ZN）处输入000 *1*99 即可退出编程注意：在防区编程状态下，*代表下一步，#代表返回。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
VISTAR—120简易编程操作手册
一、设置6160编程键盘
开机后，键盘液晶屏幕无任何显示，此时同时按1 、3键5秒，键盘显示Con Addr=31或Addr=xx，输入00按*
键盘绿灯亮，显示***DISARMED***
READT TO ARM
键盘地址不为00时，不能编程，6148键盘不能编程
二、设置每个防区
在撤防状态下，才能进入编程模式
输入4140 8000（4140为出厂设置的安装员密码）
进入编程模式，键盘显示：Program Mode
*Fill # View
按*93 键盘显示ZONE PROG？
1=TES 0=NO
输入0 1 0，进入防区编程模式，键盘显示：ZN ZT P RC IN L
001 09 1 10 HW1 此处，ZN代表防区号；
ZT代表防区类型
01—出入口防区1型，布防时有延时，进入时有延时，延时时间由
*09和*10设定；
02—出入口防区2型，布防时有延时，进入时有延时，延时时间
由*11和*12设定；
03—周边防区，布防时有效，撤防时无效；
06—24小时无声防区；
07—24小时有声防区；
09—火警防区；
00—无用防区。
P代表子系统；
RC代表报告码，系统默认即可，无需改动；
IN代表防区输入类型，1-9防区统一为01，显示为HW；
10防区以后统一为06，显示为SL；
L 为回路号，除了是4193SN的第二回路为2，其他都为1。
例如：编程将24防区为24小时防区
则在ZN下输入024 *（下一步）
在ZT下输入24防区的防区类型07（24小时放区）
在P 下输入24防区所属的子系统（部分区都为1）
在IN下输入06**
此时，键盘显示：024 INPUT S/N :L
Axxx-xxxx :1
此时输入24防区地址码输入完成后按*确认，在L处选择相应的回路再
按*即进入下一方的。
退出防区编程：在防区号（ZN）处输入000 *1*99 即可退出编程
注意：在防区编程状态下，*代表下一步，#代表返回。
三、设置打印机（IP-2000输出）
41408000
*94
*70 11111
*71 1
*72 1
*73 0
*99
*99
四、修改安装员密码
安装员密码是最高级的密码，出厂设置为4140，现以0414为例
41408000
*00 0414
*99
五、系统日常操作
1、外出布防
绿灯（READY）亮表示所有防区未被触发，可以外出布防，
输入甲级用户密码 2
红灯（ARMEO）亮，表示系统外出布防
2、撤防
系统在布防期间没有报警，输入甲级用户密码1，系统撤防，
系统在布防期间发生报警，输入甲级用户密码 1 两边，
3、旁路防区后布防
报警系统有时不需要对所有防区布防，这时需要对不设防的防区旁路，对其他防区布防，输入甲级用户密码 6 XXX（防区号）XXX（防区号）``````
甲级用户密码 2
报警系统有防区未准备（NOT READY）时，可以旁路未准备的防区，对其他防区布防，
输入甲级用户密码 6 #
甲级用户密码 2
撤防后原来的旁路无效。
4、快速布防
预先在编程中设置快速布防有效，
输入4140 8000
*29 1
*99
以操作外出布防时输入# 2
5、响铃模式
密码+9
进入响铃模式后，每触发一次防区，键盘响一声，
退出响铃模式：密码+9
六、划分子系统
VISTA—120最多可以划分8个子系统，每个子系统可以独立的使用，一台VISTA—120相当于8台小型主机，划分子系统的主要步骤如下：
1、输入子系统的数量
输入4140 8000 进入编程
*94
*94
*00 输入子系统的数量（1—8）
*99
*99
*99返回
2、对子系统编程
输入4140 8000 进入编程
*91
输入子系统的编号
*09 XX进入延时1#，01为15秒，02为30秒
*10 XX退出延时1#，01为15秒，02为30秒
*99 返回
重复上述过程对下一个子系统编程
3、在器件编程中定义键盘控制的子系统（IP-2000虚拟键盘）
一般用户要求一个子系统用一个键盘控制，多个键盘的联接并联在VISTA—120的6、7、8、9端子上，开机后同时按1和3，键盘的LCD显示此键盘的地址号，输入01-03的两位数字，按#原地址被修改，用编程键盘对此地址号的键盘编程，实现此键盘控制一个子系统，现以地址号05的键盘控制第二子系统为例（IP2000为16-23）：
输入4140 8000 进入编程
*93
按****至键盘显示DEVICE PROG？
0=NO 1=YES
按1进入器件编程
输入21*（对地址号05的键盘编程，16加键盘号）
键盘显示DEVICE TYPE（输入器件类型）
输入01（定义地址号05的器件为键盘）
键盘显示05 CONSOLE PART 设置该键盘从属的子系统
输入2
键盘显示05 SOUND OPTION （键盘的声音选项）
输入00（不抑制声音）
一直按*直到键盘显示AUI？
输入1
键盘显示05 KEYPAD GBL （该键盘可以整体布防）
1=YES 0=NO
输入0
输入00*返回
4、防区编程中的输入子系统号时（PARTITION），输入相应的数字（1—8）。
5、不同的子系统一般使用不同的密码，在密码编程中输入子系统号时（PART
PION），输入相应的数字。
6、某子系统跳转到其他子系统
输入4140 8000 进入编程
*94 *94 进入2*xx 页
*00 __ 在此输入子系统的数量（1-8）最多为8个
*91 1 选择第1子系统
*18 1允许子系统跳转；
*22 1 允许显示其他子系统报警；
*23 1 允许显示其他子系统故障
重复上一步，在子系统选择是依次增加。
输入1则允许其他子系统在其键盘输入“密码+*+子系统号码”进入本子系统，从而对本子系统进行操作（布/撤防等）。
七、排错指南
1、6139键盘无反应
检查键盘联线，设置键盘地址为00
2、键盘显示System LOS BAT键盘嘀嘀响
原因：主机未接电池，或电池老化。
3、键盘显示System LOS AC
原因：主机交流电故障
4、键盘显示：CHECK XXX键盘嘀嘀响
检测XXX防区，一般是总线防区或无线防区，原因是主机无法检测到XXX防区
5、键盘显示：CHECK 997键盘嘀嘀响
总线故障，主机无法检测到总线防区，总线断路，短路，过长，编码器电流过大都有可能出现此故障。
6、键盘嘀嘀响
启动了响铃模式，当触发防区时，键盘响一声，输入密码+9退出响铃模式
7、无法撤防
密码1为撤防命令，有报警情况要操作两边，按错密码无法撤防，按错20个键，键盘被锁住，这是对用户的保护，防止坏人反复试验撤防，使报警系统失效，每按一键，键盘会发出一次“嘀”声，按键没出声，操作无效。
报警事件很少发生，当主机同时接到大量报警信号这种不正常情况时也会使撤防操作无效，出现无法撤防的情况，关电源，拔掉电池联线后重新通电。
8、安装员密码遗忘无法进入编程
开机50秒内同时按*#键可直接进入编程，按*00 XXXX重新输入密码。
9、恢复出厂设置
41408000
*97
1
*99
当主机出现工作不正常，不报警等情况，有可能是编程错误，逐项检查浪费时间，简单的解决办法是恢复出厂设置，重新编程。
10、编程时输入错误
按#相当于往回，重新输入。
