重力式挡土墙
重力式挡土墙技术交底
重力式挡土墙技术交底一、工程概述重力式挡土墙是一种依靠自身重力来维持稳定的挡土墙结构，常用于支挡填方或挖方边坡，以保持土体的稳定，防止滑坡和坍塌。
本次施工的重力式挡土墙位于_____地段，其长度为_____米，高度在_____米至_____米之间。
二、施工准备1、技术准备熟悉施工图纸和相关规范，进行技术交底。
测量放线，确定挡土墙的位置和标高。
2、材料准备选用质地坚硬、无风化、无裂缝的石料，其强度不低于 MU30。
水泥选用_____品牌的_____强度等级水泥，有出厂合格证和检验报告。
砂采用中砂，含泥量不超过 5%。
水使用洁净的自来水。
3、施工机具准备配备搅拌机、运输车辆、振捣棒、铁锹、水准仪、全站仪等施工机具。
三、施工工艺流程1、基础开挖根据测量放线的结果，采用机械或人工开挖基础。
开挖过程中要注意保持边坡稳定，避免坍塌。
挖到设计标高后，进行基底检验，如承载力不足，应采取处理措施。
2、基础砌筑在基底铺设一层砂浆，然后砌筑第一层石块。
石块大面朝下，摆放平稳，相互错缝，内外搭砌。
砌缝宽度控制在 2 3 厘米，砂浆饱满。
3、墙身砌筑分层砌筑墙身，每层高度在 30 50 厘米之间。
先砌外圈定位行列，然后砌筑里层。
每隔 1 2 米设置一道泄水孔，孔眼尺寸为 10×10 厘米，坡度为 5%。
4、勾缝墙身砌筑完成后，进行勾缝处理。
勾缝采用凹缝，深度不小于 2 厘米。
5、墙背回填待墙身强度达到 70%以上时，进行墙背回填。
回填材料选用透水性好的砂砾土，分层夯实，每层厚度不超过 30 厘米。
四、质量控制要点1、原材料质量对石料、水泥、砂等原材料进行检验，确保其质量符合要求。
严禁使用不合格的材料。
2、砌筑质量石块之间要相互咬合，砌缝饱满，不得有通缝、瞎缝。
墙面平整度和垂直度偏差应符合规范要求。
3、泄水孔设置泄水孔的位置、数量和尺寸要符合设计要求。
泄水孔要保持畅通，不得堵塞。
4、墙背回填质量回填材料和压实度要符合设计要求。
重力式挡土墙施工方法及工艺
重力式挡土墙施工方法及工艺重力式挡土墙施工方法及工艺1. 引言重力式挡土墙是一种常用的土木工程结构，用于反抗土壤侧压力和保护土壤质量，广泛应用于道路、桥梁、堤坝等工程中。
本文将重点介绍重力式挡土墙的施工方法和工艺。
2. 材料准备在进行重力式挡土墙施工前，需要准备以下材料： - 填料：常用的填料材料包括砾石、碎石、沙土等；- 墙体材料：墙体通常采用混凝土或者石材；- 土工织物：用于增强土体，并防止填料流失；- 排水设施：确保墙体排水良好，防止水压对墙体产生影响。
3. 前期准备工作3.1 场地勘察：对施工场地进行勘察，了解地质情况、土壤性质和水文地质条件，为施工方案制定提供依据。
3.2 施工方案设计：根据场地勘察结果，制定合理的施工方案，包括挡土墙的尺寸、坡度和材料选择等。
3.3 施工图纸绘制：根据施工方案设计，绘制详细的施工图纸，包括剖面图、平面图和施工工序图等。
4. 施工步骤4.1 场地平整：清除场地上的杂草和垃圾，保证施工平台的平整。
4.2 基础施工：根据设计要求，进行基础的施工，包括挖槽、回填砂浆、垫层等。
4.3 墙体施工：根据施工图纸进行墙体的搭建，采用模板和钢筋加固，逐层浇筑混凝土或者安装石材。
4.4 填料施工：将挡土墙后方的填料挨次倒入，按层压实，确保填料的均匀性和密实性。
4.5 土工织物安装：在填料的每一层之间铺设土工织物，以增强土体的稳定性。
4.6 排水设施安装：根据设计要求，在挡土墙的暗地里设置排水设施，确保墙体排水通畅。
5. 施工质量控制在施工过程中，需要进行施工质量的控制，包括以下方面： - 墙体坚实程度的检查；- 填料的密实性和均匀性的检查；- 土工织物的安装质量检查；- 排水设施的安装质量检查。
6. 安全注意事项在进行重力式挡土墙施工时，需要注意以下安全事项： - 工人必须佩戴安全帽和防护手套，确保施工人员的安全；- 使用机械设备时，应遵守操作规程，确保设备的安全运行；- 施工现场应设立明确的警示标志，确保施工现场的安全。

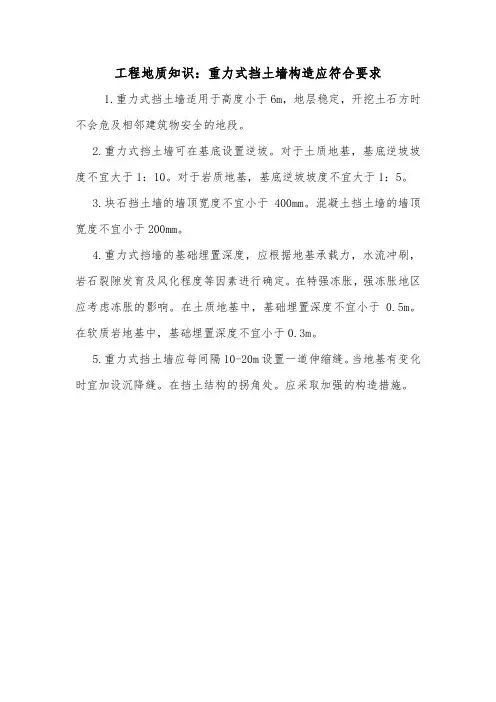

工程地质知识：重力式挡土墙构造应符合要求.doc
工程地质知识：重力式挡土墙构造应符合要求
1.重力式挡土墙适用于高度小于6m，地层稳定，开挖土石方时不会危及相邻建筑物安全的地段。
2.重力式挡土墙可在基底设置逆坡。
对于土质地基，基底逆坡坡度不宜大于1：10。
对于岩质地基，基底逆坡坡度不宜大于1：5。
3.块石挡土墙的墙顶宽度不宜小于400mm。
混凝土挡土墙的墙顶宽度不宜小于200mm。
4.重力式挡墙的基础埋置深度，应根据地基承载力，水流冲刷，岩石裂隙发育及风化程度等因素进行确定。
在特强冻胀，强冻胀地区应考虑冻胀的影响。
在土质地基中，基础埋置深度不宜小于0.5m。
在软质岩地基中，基础埋置深度不宜小于0.3m。
5.重力式挡土墙应每间隔10-20m设置一道伸缩缝。
当地基有变化时宜加设沉降缝。
在挡土结构的拐角处。
应采取加强的构造措施。
重力式挡土墙设计与构造
重力式挡土墙设计与构造重力式挡土墙是一种依靠自身重力来维持稳定的挡土墙结构，在土木工程中被广泛应用，如道路边坡、桥梁桥台、水利工程等。
它具有结构简单、施工方便、造价低廉等优点。
接下来，让我们详细了解一下重力式挡土墙的设计与构造。
一、重力式挡土墙的类型重力式挡土墙根据墙背的倾斜情况，可分为仰斜式、直立式和俯斜式三种。
仰斜式挡土墙的墙背向填土一侧倾斜，土压力较小，墙身稳定性较好，但墙身较高时，施工难度较大。
直立式挡土墙的墙背垂直于地面，施工较为方便，但土压力较大，墙身稳定性相对较差。
俯斜式挡土墙的墙背向填土一侧倾斜，土压力较大，一般用于填方路段。
在实际工程中，应根据地形、地质条件、填土高度等因素，选择合适的挡土墙类型。
二、重力式挡土墙的设计要点1、土压力计算土压力的计算是重力式挡土墙设计的关键。
常用的土压力计算方法有库仑土压力理论和朗肯土压力理论。
库仑土压力理论适用于墙背倾斜、粗糙，填土表面倾斜的情况；朗肯土压力理论适用于墙背垂直光滑、填土表面水平的情况。
在实际工程中，应根据具体情况选择合适的土压力计算方法，并考虑填土的物理力学性质、墙背与填土之间的摩擦角等因素。
2、稳定性验算重力式挡土墙的稳定性包括抗滑移稳定性和抗倾覆稳定性。
抗滑移稳定性验算主要是检查挡土墙在水平土压力作用下，沿基底是否会产生滑移。
抗倾覆稳定性验算则是检查挡土墙在土压力作用下，绕墙趾是否会发生倾覆。
3、基底应力验算为了保证挡土墙的基底不出现过大的不均匀沉降，需要对基底应力进行验算。
基底应力应小于地基承载力，且最大基底应力与最小基底应力之比应满足规范要求。
4、墙身强度验算挡土墙的墙身应具有足够的强度，以承受土压力和其他荷载的作用。
墙身强度验算包括抗压强度验算和抗剪强度验算。
三、重力式挡土墙的构造要求1、墙身材料重力式挡土墙的墙身材料通常采用浆砌片石、混凝土或混凝土预制块等。
浆砌片石具有取材方便、造价低廉的优点，但施工质量较难控制；混凝土和混凝土预制块的强度高、施工质量容易保证，但造价相对较高。

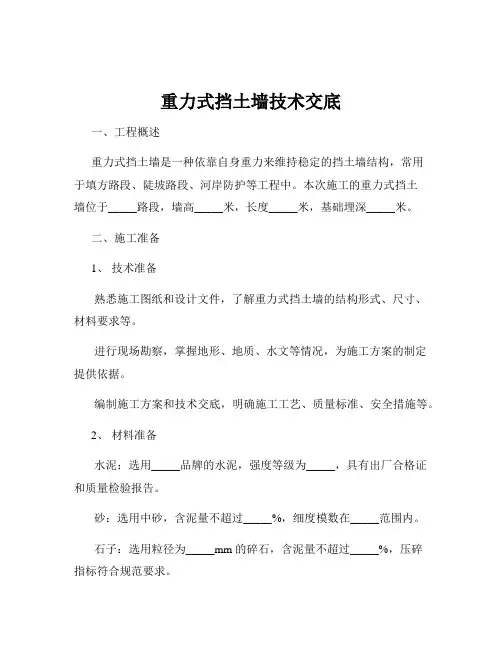

重力式挡土墙技术交底
重力式挡土墙技术交底一、工程概述重力式挡土墙是一种依靠自身重力来维持稳定的挡土墙结构，常用于填方路段、陡坡路段、河岸防护等工程中。
本次施工的重力式挡土墙位于_____路段，墙高_____米，长度_____米，基础埋深_____米。
二、施工准备1、技术准备熟悉施工图纸和设计文件，了解重力式挡土墙的结构形式、尺寸、材料要求等。
进行现场勘察，掌握地形、地质、水文等情况，为施工方案的制定提供依据。
编制施工方案和技术交底，明确施工工艺、质量标准、安全措施等。
2、材料准备水泥：选用_____品牌的水泥，强度等级为_____，具有出厂合格证和质量检验报告。
砂：选用中砂，含泥量不超过_____%，细度模数在_____范围内。
石子：选用粒径为_____mm 的碎石，含泥量不超过_____%，压碎指标符合规范要求。
块石：选用质地坚硬、无风化、无裂缝的块石，强度等级不低于_____，尺寸符合设计要求。
水：采用饮用水或符合混凝土拌合用水标准的水。
3、施工机具准备搅拌机：＿____台，型号为_____，具有良好的搅拌性能和计量装置。
运输车辆：＿____辆，能够满足混凝土和材料的运输需求。
振捣器：＿____台，型号为_____，用于混凝土的振捣密实。
模板：采用钢模板或木模板，数量根据施工进度和墙身分段长度确定。
起重机：＿____台，用于吊运块石和模板等。
4、作业条件准备基槽开挖完成，并经检验合格。
基础垫层施工完毕，强度达到设计要求。
施工场地平整，道路畅通，水电供应满足施工要求。
三、施工工艺流程1、测量放线根据设计图纸，使用全站仪或经纬仪放出挡土墙的中心线和基础边线，并设置控制桩和水准点。
对测量成果进行复核，确保测量数据的准确性。
2、基槽开挖采用机械开挖或人工开挖的方式，按照设计要求的坡度和深度进行基槽开挖。
开挖过程中，应注意保持基槽的稳定性，避免出现坍塌现象。
基槽开挖完成后，及时进行验槽，如发现地质情况与设计不符，应及时通知设计单位进行处理。
重力式挡土墙设计
重力式挡土墙设计在土木工程领域，重力式挡土墙是一种常见且重要的结构，用于支撑土体、防止土体坍塌或滑坡，保障工程的稳定性和安全性。
接下来，让我们深入了解一下重力式挡土墙的设计。
重力式挡土墙主要依靠自身的重量来抵抗土压力，维持稳定。
其通常由墙身、基础、排水设施和伸缩缝等部分组成。
在设计重力式挡土墙时，首先要考虑的是墙后土体的性质和压力分布。
土体的类型、重度、内摩擦角和黏聚力等参数都会影响土压力的大小和分布。
根据不同的情况，可以采用库仑土压力理论或朗肯土压力理论来计算土压力。
墙身的设计是重力式挡土墙的核心部分。
墙身的高度和厚度需要根据土压力的大小、墙体材料的强度以及稳定性要求来确定。
一般来说，墙身越高，所需的厚度就越大，以保证足够的自重来抵抗土压力。
同时，墙身的形状也会对其稳定性产生影响。
常见的墙身形状有直线形、折线形和仰斜形等。
仰斜形墙身由于墙背土压力较小，在工程中应用较为广泛。
基础的设计对于重力式挡土墙的稳定性至关重要。
基础需要承受墙体的自重和土压力，并将其传递到地基上。
基础的埋置深度应根据地基的承载能力、冻胀深度和水流冲刷等因素来确定。
一般来说，基础应埋置于地面以下一定的深度，以保证其稳定性和避免受到外界因素的影响。
在软弱地基上，可能需要采用加固措施，如换填、桩基等，来提高地基的承载能力。
排水设施是重力式挡土墙设计中不可忽视的一部分。
如果墙后土体中的水不能及时排出，会增加土压力，降低墙体的稳定性。
因此，通常会在墙身设置排水孔，在墙后设置排水层和盲沟，将水迅速排出。
伸缩缝的设置则是为了防止墙体因温度变化、地基不均匀沉降等原因而产生裂缝。
伸缩缝的间距应根据墙体的长度、材料和施工条件等因素来确定。
在材料选择方面，重力式挡土墙可以采用砖石、混凝土或毛石混凝土等材料。
不同的材料具有不同的强度和经济性，需要根据工程的具体情况进行选择。
设计过程中，还需要进行稳定性验算。
包括抗滑移稳定性验算和抗倾覆稳定性验算。
重力式挡土墙标准化施工
重力式挡土墙标准化施工一、一般要求。
1.挡土墙施工前，应做好截排水及防渗设施。
2、在岩体破碎、土质松软或地下水丰富地段修建挡土墙，要避开雨季施工。
3、地面有纵坡时，应沿纵向挖成台阶。
4、砌筑基础的第一层时，如基底为基岩或混凝土基础，应先将其表面加以清洗、湿润、坐浆砌筑。
5、应分层砌筑，砌筑上层时不得振动下层。
6、砌石分层错缝，坐浆挤紧，嵌填饱满密实，无空洞。
7、在每隔10~15m或在岩质变化处设置沉降缝;伸缩缝两侧壁要顺直、平齐，无搭接。
严格按照设计要求设置泄水孔，统一采用直接IOCm的PVC管，外露短边长度为5cm,切口采用60°角，反滤层材料级配必须符合设计要求。
遇渗水或泉水较大时，应根据流量适当增大泄水孔孔径。
8、每层砌筑完成后要及时用土工布覆盖喷淋养生,保证规定的养生期。
9、浆砌片石挡土墙墙顶可采用C25及以上混凝土抹面封水，抹面厚度应不小于5cm;块石挡土墙墙顶应勾缝封水，路缘石和墙顶间应采用厚度应不小于5cm的C25及以上混凝土封水。
10、砌缝宽度不应大于2cm,均采用宽度、深度为5mm的凹缝勾缝。
IL挡土墙端部外露时，必须顺直平整；伸入岩体时，与岩体结合部位要嵌紧，并用砂浆挤密。
二.挡土墙施工工序见图。
挡土墙施工工序三、施工要点。
1、基坑开挖。
(1)基坑开挖必须进行详细的测量定位，标出开挖线。
基坑分段跳槽开挖，边坡稳定性差或基坑开挖较深时，必须设置临时支护。
(2)基坑开挖时，核对地质情况，对基底进行承载力检测，达到设计要求时，方可进行下一道施工工序。
(3)基坑开挖做好临时防、排水措施，做到坑内积水随时排干，确保基坑不受水的侵害。
2、挡土墙基础。
(1)基础施工前，土质基坑要保持干燥，受水浸泡的基底土必须全部清除，并用满足填筑要求的土体回填(或以砂、砾石夯填)至设计高程。
(2)硬质岩石基坑中的基础，宜满坑砌筑。
(3)当基底设有向内倾斜的稳定横坡时，应采取临时排水措施，并在基底设置泄水孔，坐浆后砌筑基础。
重力式挡土墙计算
重力式挡土墙（土体为粘性土）
土体内摩擦角φ30土体粘聚力c0土体容重γ20毛石砌体容重γ122土对墙背的摩擦角δ15挡土墙高度H10.5挡土墙顶宽B1 1.94挡土墙底宽B2 5.55基底摩擦系数μ0.35挡土墙墙背倾角α90挡土墙基底倾角α011墙顶均布荷载q10
主动土压力系数Ka0.333333由粘聚力产生的拉力0由墙顶均布荷载产生的压力 3.333333主动土压力为0时的土深度Z0-0.5主动土压力Ea443.6666
挡土墙截面面积A36.3288挡土墙每延米自重G799.2336 Z 3.666667 一、挡土墙抗滑移稳定性验算
（Gn＋Ean）μ＝342.664 Eat-Gt=246.264 抗滑稳定系数 1.39145二、抗倾覆稳定性验算
挡土墙重心离墙址的水平距离X0 3.56 GX0+EazXf＝3482.575 EaxZf=1109.023抗倾覆稳定系数 3.140218三、地基承载力计算
Ea在水平方向的分量428.5491 Ea在垂直方向的分量114.8294偏心距e-0.46573偏心率-0.08392基底最大应力бmax247.6194基底最小应力бmin81.77265。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
重力式挡土墙
重力式挡土墙是一种常见的土木工程结构，被广泛应用于公路、铁路、堤坝、隧道和水利工程等领域。
它的主要功能是抵抗土壤侧向压力，确保土坡或土堆的稳定性。
本文将介绍重力式挡土墙的定义、特点、施工要点以及应用领域。
一、定义
重力式挡土墙是一种通过自身重力阻止土壤侧向位移的土木结构。
它依靠自身重量与土壤的摩擦力来提供抵抗侧向压力的稳定性。
与其他类型的挡土墙相比，重力式挡土墙不需要附加支撑结构或锚杆，从而简化了施工程序。
二、特点
1. 稳定性强：重力式挡土墙通过自身重量来抵抗土壤的侧向压力，稳定性较高，特别适用于较小的土坡或土堆。
2. 施工简便：由于无需额外的支撑结构或锚杆，重力式挡土墙的施工程序相对简单，成本较低。
3. 环境友好：重力式挡土墙通常采用天然石材、混凝土或钢筋混凝土等材料，具有良好的环境适应性和耐久性。
4. 美观性好：重力式挡土墙可以通过选择合适的材料和细节设计，使其与周围环境和谐统一，提升景观价值。
三、施工要点
1. 壁面坡度：重力式挡土墙的壁面坡度应根据土壤类型、倾斜度和
保持原始地貌等因素确定，通常为1:1.5至1:2。
2. 地基处理：为确保挡土墙的稳定性，应对地基进行充分的处理，
如清理杂物、浸湿或固化松软土壤。
3. 材料选择：挡土墙的材料应选择符合设计要求的天然石材、混凝
土或钢筋混凝土等材料，并严格按照规范进行施工。
4. 排水系统：合理的排水系统是重力式挡土墙的关键，应通过设置
排水管、过滤层和防渗布等设施，确保土壤的排水畅通。
四、应用领域
重力式挡土墙广泛应用于以下领域：
1. 公路和铁路工程：用于边坡护坡、桥梁基础和路堤防护等；
2. 水利工程：用于堤坝、水坝、河道修整等；
3. 城市建设：用于城市河道治理、地铁隧道出口、市政设施建设等。
总结：
重力式挡土墙是一种简洁高效的土木工程结构，在工程实践中具有
广泛的应用。
它通过自身重量来抵抗土壤侧向压力，具有稳定性强、
施工简便、环境友好和美观性好等特点。
在选择材料、确定壁面坡度、处理地基和设计排水系统等方面需严格依据规范要求进行施工。
重力
式挡土墙的应用领域涉及公路、铁路、水利和城市建设等领域，为各
类工程提供了可靠的土壤稳定解决方案。
