Y221封隔器说明书
封隔器
封隔器1、概述：封隔器是在套管里封隔油层的重要工具。
它的主要元件是胶皮筒，通过水力或机械的作用，使胶皮筒鼓胀密封油管和套管的环形空间，把上下油层分开，达到某种施工目的，这就是封隔器的主要作用。
2、分类：封器的型式很多，按其工作原理分为八种类型，即支撑式、卡瓦式、皮碗式、水力扩张式(水力压差式)、水力自封式、水力密闭式、水力压缩式、水力机械式。
按封隔元件的工作原理分为四种，即自封式、压缩式、楔入式、扩张式。
3、编号：旧编号是用油田代号、型式代号、公称尺寸、结构代号、设计次数。
部定型油田代号型式代号适用套管公称直径结构设计产品代号代号代号大庆DQ 支撑式 1 41/2套管43/4裸眼 4胜利SL 卡瓦式 2 5、51/2、53/4套管51/4裸眼 5四川SC 皮碗式 3 65/8套管 6大港DG 水力扩张式 4 7、75/8套管73/4、71/2裸眼7华北HB 水力自封式 5 85/8套管81/2裸眼8D 江汉JH 水力密闭式 6 93/4裸眼9玉门YM 水力压缩式7 113/4裸眼11新疆XJ 水力机械式8 121/4裸眼12青海QH长庆ZQ辽河LH江苏IS河南HN吉林JL海洋HY如上述方法表达不清时可适当加用文字，例如HB671型裸眼封隔器;石油部定型产品可在油田代号前加D，如DSL151型封隔器，表示部定型的胜利油田研制的支撑式封隔器，适用127套管。
1.新编号是按封隔元件分类代号、支撑代号、座封代号、解封代号、及封隔器钢体最大外径五个参数依次排列进行编号的。
分类代号支撑方式代号座封方式代号解封方式代号钢体最大外径自封式Z 尾管 1 提放管柱 1 提放管柱 1 mm压缩式Y 单向卡瓦 2 旋转管柱 2 旋转管柱 2楔入式X 无支撑 3 自封 3 钻铣 3扩张式K 双向卡瓦 4 液压 4 液压 4锚瓦 5 下工具 5 下工具 5应用本标准时，可将油田名称加到封隔器型号的前面，特殊用途加到封隔器型号的后面。
12井下工具之一
54
133 116 YS114－12－15
62
170 150 YS148－12－15
上压
下压
25
8
25
8
25
25
工作温度，℃ 座封载荷，kN 防坐距，mm
120
60－80 480
120
60－80
120
60－80
500
500
中级工
213. Y111封隔器是靠尾管支撑井底、( A )坐封、上提油 管解封的压缩式封隔器。 A、 提放管柱 B、转管柱 C、自封 D、液压 214. Y111-114封隔器的最大钢体外径为( B )。 A、111 mm B、114 mm C、116 mm D、112 mm 215.Y111-114封隔器的工作压力为( B )。 A、5 MPa B、8 MPa C、10 MPa D、15 MPa 295. Y111-114封隔器的工作温度为( B )。 A、110℃ B、120℃ C、140℃ D、150℃ 296. Y111-114封隔器的坐封载荷为( D )。 A、50～60 kN B、50～80 kN C、60～70 kN D、60～80 kN
三、Y411封隔器
解封打捞：下入接有打捞矛的打捞管柱，打捞矛矛爪 与封隔器上锥体的丝扣接触时，矛爪遇阻上行并在 管柱重量作用下被迫内收，进入上锥体的丝扣内， 此时，打捞矛上接头正好与封隔器皮碗压环接触。 上提管柱，打捞矛锥体上行，撑开矛爪，卡牢在封 隔器上锥体的丝扣内，使封隔器上锥体带着皮碗压 环、上接头、卡瓦壳体、上卡瓦和轨迹中心管上行， 胶筒收回解封。封隔器滑环销钉运动到轨迹中心管 短槽下死点，下锥体退出下卡瓦，下卡瓦就收回解 卡，从而起出封隔器。
锥体
卡瓦
井下工具系列 精华
井下工具类——封隔器Y111系列封隔器规格型号Y111-110Y111-114最大外径110mm 114mm通径60mm 62mm总长790mm 790mm工作压力25～35MPa 25～35MPa工作温度120℃120℃坐封力60～80KN 60～80KN2.结构简单，性能稳定可靠；3.使用方便，成本低。
主要由上接头、胶筒、中心管、下接头、限位体等部分组成。
该封隔器是用尾管或卡瓦封隔器为支点支撑，下放管柱时上接头和中心管下行压缩胶筒使封隔器坐封，封隔油套环形空间。
解封时上提管柱封隔器胶筒回收，封隔器解封。
该工具单独使用或与Y211、Y221或Y521型联用，进行分层试油，分层采油，分层卡水等作业，该工具的主要优点在于结构简单，工具长度短，坐封可靠，操作特别方便。
井下工具类——封隔器Y221A 系列封隔器摩擦换向器等组成。
该封隔器采用单向卡瓦支撑，上提正转管柱后下放，轨道销钉从短槽滑入长槽，从而卡瓦与锥体楔形面产生相对运动，张开的卡瓦紧紧地卡在套管内壁上，实现锚定。
同时下放时管柱的部份重量使胶筒轴向压缩径向膨胀，达到密封油、套环空之目的。
解封时上提管柱即可解封。
2.坐、解封灵活，操作方便；3.可重复坐封、解封、多点卡封。
砂、分层注水等井下作业，该工具具有结构简单，操作使用方便等优点。
井下工具类——封隔器Y221B系列封隔器管、胶筒、下接头等组成。
该型封隔器坐封可靠，操作比较方便。
坐封时，先上提并正转管柱，然后下放管柱,轨道销钉从短槽滑入长槽，从而卡瓦与锥体楔形面产生相对运动，张开的卡瓦紧紧地卡在套管内壁上，实现锚定。
同时下放时管柱的部份重量使胶筒轴向压缩径向膨胀，达到密封油套环空的目的。
解封时上提管柱即可解封。
2.坐、解封灵活，操作方便；3.可重复坐封、解封、多点卡封。
该封隔器主要用于分层试油、分层采油、卡水、防砂、分层注水等井下作业，该工具具有结构简单，操作使用方便等优点。
井下工具类——封隔器Y341系列封隔器构四大部份组成。

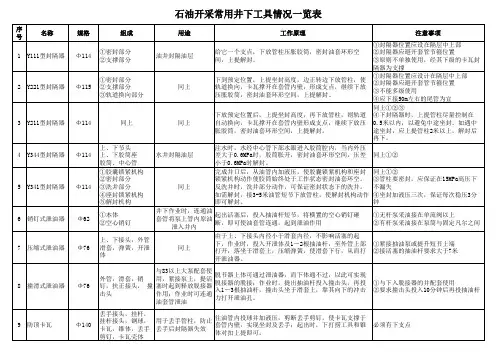

钻井常用井下工具情况一览表
8 撞滑式泄油器
Φ 76
①与下入脱接器的井配套使用 ②要求撞击头投入10分钟后再投抽油杆
9 防顶卡瓦
Φ 140
丢手接头，挂杆， 往油管内投球并加液压，剪断丢手剪钉，使卡瓦支撑于 挂杆接头，钢球， 用于丢手管柱，防止 套管内壁，实现坐封及丢手；起出时，下打捞工具和锥 卡瓦，锥体，丢手 丢手后封隔器失效 体对扣上提即可。 剪钉，卡瓦壳体
15 卡爪脱接器
76型
①适用于83mm以上的管式泵 ②对接时应轻放，严禁猛顿猛放 ①扶正件手动应转动灵活，无阻滞 ②根据泵深及井斜情况，按规定使用 ①与Y341与Y441封隔器配套使用 ②配套管柱设计必须能憋起高压 ①接近鱼顶位置，放慢下放速度 ②打印不能用大负荷，只打印一次 冲砂过程中防止憋泵
16 抽油杆扶正器
水井封隔油层
同上
6 销钉式泄油器
Φ 62
7 压缩式泄油器
Φ 76
井下作业时，连通油 起出活塞后，投入抽油杆短节，将横置的空心销钉砸 套管将泵上管内原油 断，即可使油套管连通，起到泄油作用 泄入井内 由于上、下接头内径小于滑套内径，不影响活塞的起 上、下接头，外管 下，作业时，投入开泄体及1－2根抽油杆，至外管上部 滑套，弹簧，开泄 同上 打开，落坐于滑套上，压缩弹簧，使滑套下行，从而打 体 开泄油器。 与83以上大泵配套使 外管，滑套，销 用，紧接泵上，提活 钉，扶正接头， 撞 塞时起到释放脱接器 击头 作用；作业时可连通 油套管泄油 脱节器上体可通过泄油器，而下体通不过，以此可实现 脱接器的脱接；作业时，提出抽油杆投入撞击头，再投 入1－3根抽油杆，撞击头坐于滑套上，靠其向下的冲击 力打开泄油孔。
碰鱼顶时不能顿钻
①上接头 用于打捞绳类落物 ②钩体 ①上接头 Φ 76×56 用于打捞管类落物 ②外锥体 ①上接头 Φ 76×56 同上 ②内锥体 上接头，壳体，引 Φ 73 同上 鞋，卡瓦片，弹簧 Φ 60 上接头，捞矛杆， 卡瓦，挡键 上接头，锁紧螺母 胀管，分瓣矛爪， 冲管，导向螺钉 心轴，圆卡瓦，释 放环，引鞋 上接头，开窗筒 上接头，胀管， 分 瓣矛爪，导向螺 钉，限位套 同上
封隔器基础知识
Y453-108可钻桥塞
Y453-143可钻桥塞
Y455-114型可取式封隔器
Y341-114型封隔器（顶封）
Y341-112型封隔器（水井）
水力锚
支撑卡瓦
定压滑套
套管
1、国内外封隔器技术现状
国外封隔器现状：
用于分层采油的永久式和可取式封隔器已形成系列化产品。 贝克公司和哈里伯顿公司的产品基本代表了国外的水平。其 显著特点是耐温高、承压能力强、工作寿命长。 可取式封隔器： 耐温150℃，耐压50MPa，工作寿命：3年以上 永久式封隔器： 耐温220℃，耐压70MPa，工作寿命：10年以上
说明
压缩式、无卡瓦支撑、液压座封、上提解封 扩张式、无卡瓦支撑、液压座封、液压解封 压缩式、双向卡瓦支撑、液压座封、上提解封 压缩式、无卡瓦支撑、 压缩式、尾管、下放座封、上提解封 无卡瓦支撑、液压座封、上提解封 双向卡瓦支撑、液压座封、上提解封
功能
水井分注 水井分注 热采注汽 热采注汽 油井分采 油井分采 油井分采 油井分采
解封：上提管柱，上接头、调节环和轨迹中心管一
起上行。滑环销钉运动到下死点，锥体退出卡瓦，卡瓦 收回解卡；胶筒收回解封。
技术要求
1、下管柱时，管柱上提高度必须小于防坐
距（Y211），一般不得超过0.4米，否则会使 封隔器中途坐封。如遇封隔器中途坐封时，可 上提管柱1米左右，解封后继续下管柱。 2、在井下条件允许时，封隔器下部应按
30-40米尾管。
3、坐封封隔器的坐封高度，决定于下入深 度、坐封载荷和胶筒密封压缩距等因素。
水力扩张式封隔器
水力扩张式封隔器，是靠胶筒向外扩张 来封隔油套管环形空间。因此，胶筒的内部 压力必须大于外部压力，也就是油管压力必
Y521封隔器说明书
封隔器坐封、解封过程示意图
封隔器坐封过程
封隔器解封过程
图二
中心管 泄压阀
一起下行推动锥体撑开卡瓦将封隔器卡
胶筒
在套管上，同时泄压阀关闭，上部管柱
锥体
重量压缩封隔器胶筒使其外径变大将油
卡瓦
套环形空间密封。封隔器密封后，当隔 器下压差高于上压差时，水力锚上的锚 爪将被下部压力推出并将封隔器锚定在 套管上，使封隔器在较高的下压差作用 下保持固定不动。
摩擦体 换向接头
4．下封隔器 按施工设计要求将封隔器下到超过设计深度 1~2 米。
5．坐封封隔器（如图二：封隔器坐封过程） ① 缓慢上提封隔器到设计深度； ② 正转 8~10 圈； ③ 下放管柱，将一定的管柱负荷加载在封隔器上，使封隔器 坐封。 ④ 如果封隔器坐封后管柱需要坐井口,那么管柱上提距离要根 据封隔器坐封负荷、封隔器坐封距离和封隔器下入深度计 算确定。
Φ114
Φ141
Φ148
Φ50
Φ50
Φ60
Φ60
110～130
110～130
110～130
120～140
0.28
0.28
0.3
0.3
35
35
35
35
5
5
3
3
120
107.0～113.0 119.7～123.7 152.3～146.3 153.8～161.8
2 7/8TBG 母扣（上）；2 7/8TBG 公扣（下）或根据用户定制
Y521 封隔器 产品使用说明书
盘锦中亚石油技术有限公司
Y521 封隔器
一、简介 Y521 封隔器是一种机械坐封水力锚定的封隔器。它与 Y211、Y221
封隔器相比，能够承受更大的下压差。该封隔器有关技术资料来源于 美国 OTIS 生产与服务公司的 COMPRESSION-SET PACKERS 封隔器。该 封隔器为双层中心管结构，具有泄压功能，封隔器上的水力锚在工作 状态下不用套管反打压上提管柱就能解封封隔器。
Y521封隔器说明书
盘锦中亚石油技术有限公司
Y521 封隔器
一、简介 Y521 封隔器是一种机械坐封水力锚定的封隔器。它与 Y211、Y221
封隔器相比，能够承受更大的下压差。该封隔器有关技术资料来源于 美国 OTIS 生产与服务公司的 COMPRESSION-SET PACKERS 封隔器。该 封隔器为双层中心管结构，具有泄压功能，封隔器上的水力锚在工作 状态下不用套管反打压上提管柱就能解封封隔器。
6．解封封隔器（如图二：封隔器解封过程） ① 放掉油管内的压力； ② 上提管柱，将封隔器上的泄压阀打开，油套压力平衡后， 水力锚的锚爪收回； ③ 水力锚锚爪收回后，管柱的上提负荷降低，继续上提管柱， 封隔器被解封。
7．注意事项 ① 封隔器下井前，要检查油管扣是否有损伤，整体是否有磕 伤，变形等异常现象。对于有问题的封隔器不能下井； ② 封隔器作封位置要避开套管接箍。 ③ 上紧油管扣时，尽量不要使井内管柱发生旋转。如果不小 心使井内管柱发生了转动，则在下放管柱前，要先将管柱 上提 1~2 米后再下放管柱，以免发生封隔器中途坐封。
中心管 泄压阀
一起下行推动锥体撑开卡瓦将封隔器卡
胶筒
在套管上，同时泄压阀关闭，上部管柱
锥体
重量压缩封隔器胶筒使其外径变大将油
卡瓦
套环形空间密封。封隔器密封后，当隔 器下压差高于上压差时，水力锚上的锚 爪将被下部压力推出并将封隔器锚定在 套管上，使封隔器在较高的下压差作用 下保持固定不动。
摩擦体 换向接头
参数
规格
总 长(mm)
最大外径(mm)
最小通径(mm)
坐封负荷(KN)
坐 封 距（M）
工作压力 上压差 （Mpa） 下压差
工作温度(℃)
常用封隔器使用说明
常⽤封隔器使⽤说明各型号封隔器使⽤说明书⼀、DY245-150型封隔器1、技术参数：最⼤外径：150mm；座封压⼒：20MPa；最⼤内径：36mm；解封⼒：40-60KN丢⼿后通径：100mm；总长：1200mm；⼯作压⼒：上压〈15MPa；下压〈10MPa使⽤温度：350℃（⾼温）2、结构：封隔器采⽤⽔⼒座封，上提解封、丢⼿同时完成的结构。
结构可分为座封、丢⼿、主体、解封四部分。
座封部分主要是液动系统，可以产⽣⾜够的座封⼒。
丢⼿部分由弹性⽖、滑阀及⽀撑等部件组成，滑阀移动由销钉控制，剪断锁钉后滑阀将⽀撑件分开可保证准确的座封压⼒和⾜够的推动⼒，使丢⼿准确可靠。
主体部分包括密封件、卡⽡、锥体及缩紧机构，密封件在350℃⾼温下长期使⽤密封可靠，卡⽡为单向卡⽡，锥体在上⾯解封容易，锁紧机构为双级锁紧，⼀级为单向锯齿⽛块锁紧，由⽚状箍簧压紧，箍簧为耐⾼温材料制造，具有体积⼩、强度⾼、锁紧⼒⼤的特点；另⼀级为⽆级内卡⽡锁紧，可保证锥体只能单项移动，使封隔器能承受双向压差。
解封部分由分瓣接头、解封打捞套组成，只有在下⼊专⽤⼯具才能解封，解封可以上提，也可以正转管柱来实现。
3、⼯作原理：将管柱下到设计位置，投⼊钢球，⽤⽔泥车憋压，当压⼒达到⼀定值时，座封机构开始动作，推动密封件和锥体下移，紧锁机构锁紧，压⼒继续升⾼到23MPa，将滑阀销钉剪断，滑阀下移推出⽀撑部件，弹性⽖失去⽀撑，同时管柱压⼒突然下降，上提管柱和封隔器丢⼿部分。
4、特点：1) 可以承受上下压差；2）能够承受较⼤的管柱负荷，遇阻时可承受较⼤的上提和下放吨位；3）丢⼿简单可靠；4）丢⼿后通径100mm，应⽤⼴范；5）采⽤⾼温密封件在350℃及⾼温下长期⼯作。
5、⽤途：1）⽤于管内防砂作悬挂器；2）与其它封隔器⼀起使⽤可分层采油、分层注汽、调层，实现过泵⼯艺。
⼆、FXy445-114E可捞式压裂桥塞1、技术参数：最⼤刚体外径：114mm；座封压⼒：22+2MPa；⼯作套管内径：121-124mm；解封⼒：70+10KN丢⼿后通径：100mm；总长：1200mm；⼯作压⼒：上压差70MPa；下压差35MPa⼯作温度：<120℃联接扣型：上端2 7/8 TBG母扣2、⼯作原理：该⼯具把送封⼯具和封堵⼯具设计为⼀体。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Y221封隔器
使
用
说
明
书
濮阳市信宇石油机械化工有限公司
一、产品简介
Y221封隔器是我公司引进国外先进产品技术和大专院校、油田使用单位，通过实践研制的一种新的封隔器。该封隔器是一种高温
高压封隔器，适用于卡封压裂、挤堵、验封、高压注水等措施施工，该封隔器具有易座封、易解封、操作简单等特点。
二、工作原理
Y221封隔器为单向卡瓦支撑，上提正转管柱后下放压缩座封，上提管柱解封封隔器。
三、结构特点
该工具主要有以下几部分组成：
1、胶筒
胶筒材料为改性氟性橡胶72小时硫化制成，具有耐高温，抗老化，抗高压差的特点，长期座封压缩解封后，复原性能好。
2、卡瓦总成
设计上有用T型槽导向限位伸缩滑动六卡瓦结构，工作灵活可靠，卡瓦咬合面镶嵌硬质合金牙，使卡瓦可以轻易抓咬住任何钢级
的套管，克服因卡瓦与套管咬合不牢使封隔器座封困难或中途解封。
3、摩擦换向总成
摩擦片体嵌硬质合金，防止井下作业过程中摩擦片的过度磨损，摩擦片顶紧弹簧为高弹力不锈钢叠簧，在井下高温，腐蚀介质的
长期作用下性能不受影响，便于工具座封不解封。
四、主要技术参数
工具型号 Y221-114
适用套管外径（mm） 139.7
适用套管壁厚（mm） 7.22 9.17
工具最大外径（mm） 115
工具长度（mm） 1100
最大工作压差（Mpa） 35
耐温 120
推荐座封压力（KN） 100±20
水限内径（㎜） 48
接头扣型 27/8TBG
五、Y221封隔器操作要求
1、施工注意事项
A、搬运过程中，轻搬轻放。
B、卡封管柱下井前必须丈量准确，确保封隔器下到设计位置，如需要应准备管柱的调整短节。
C、卡封管柱必须逐根用φ59㎜的标准内径规通过，丝扣清洁，涂密封脂，上紧丝扣。
D、在起下封隔器作业过程中，井口安装防掉装置。
E、安全环保按有关规定执行。
2、施工准备
A、按要求检查下井封隔器
B、上提升负荷大于封隔器管柱悬约200KN作业机。
C、大钩应在提起全部管柱负荷情况下转动灵活，否则应备旋转短节。
D、指重表灵敏、可靠。
E、推荐采用液压钳上卸封隔器管起下管柱。
F、依据施工设计选择卡封下井管柱尺寸与钢级。
G、依据设计选择封隔器。
3、作业施工步骤
A、起出原井管柱。
B、选用合适的通径规下通井管柱，通至卡封井段以下10-20米。
C、下套管刮削器，在卡点上下10米反复刮削。
D、在工具下井全部过程中尽量防止管柱猛提猛放，防止在下井过程中工具重复多次座封导致工具损坏，使胶筒失效，一旦出现中
途座封，不可继续下放管柱加压，应下提管柱2-3米，确保工具解封后再进行下井管柱作业。
E、如需封隔器卡点深度精确定位，需采用电测校深，依据电测解释结果调整井下封隔器深度。
F、工具座封：
上提管柱——下放管柱，加压密封。
管柱加压下放长度S的参数确定：计算公式为：S=F*L*K*10
-4
S-管柱对封隔器加压过程中，管柱悬挂器下放就位下行的距离
F-封隔器加压座封力（KN），对于139.7㎜套管推荐80-120KN。
L-封隔器管柱长度，单位：米
K-管柱弹性伸长系数，
Y221-115封隔器
1、结构:由密封、轨道换向和卡瓦总成三部分组成，包括上部接头、防松销钉、调节环、胶皮筒、垫片、中心管、锥体帽、锥体、卡瓦、卡瓦托、连接环、直接套、槽体、摩擦块、
弹簧、托环、摩擦弹簧、轨道销钉、下部接头。
2、用途：Y221-115封适用于51/2套管井的分层试油、采油。找水、堵水、压裂、酸化、防砂。也可于Y111-114配套组成多级封隔管柱。
3、工作原理：封隔器在下井过程中换向机构的转动销钉始终在短轨道上死点内，当封隔器下到设计位置后，上提座封所需高度，再连续进行不间断的正转管柱，此时中心管也不
停的旋转。这时慢放管柱，转动销钉就进入长轨道然后停止转动油管，继续下放管柱，在扶正块与套管内壁摩擦力的作用下，托住卡瓦牙，椎体下移撑开卡瓦，卡在套管壁上，并
且在油管的重量作用下使胶筒轴向压缩、径向扩张，从而封隔油套环空。解封时，上提油管，中心管上移，转动销钉沿轨道斜壁移至短轨道下死点，胶筒和卡瓦牙收回，从而解封。
4、技术参数：
（1）规格型号：Y221-115、
(2)
最大外径：115mm
（3）最小通径：48mm
（4）卡瓦牙张开最小外径：136mm、（5）座封载荷：60-80KN、（6）适用套管内径：Φ121-127mm
一、用途：
该封隔器主要用于分层试油、分层采油、卡水、防砂、分层注水等井下作业，该工具具有结构简单，操作使用方便等优点。
二、技术参数：
1. 钢体最大外径（mm）：Ф115
2. 扶正块张开最大外径（mm）：Ф134～Ф136
3. 扶正块并紧最大外径（mm）：Ф116
4. 承受压差(Mpa)：正向25，反向8
2-1/2”油管0.4777*10
-4
3’油管0.3123*10-4
5. 工具两端连接螺纹：27/8 TBG
6. 坐封力（KN）：80～100
7. 适用套管：51/2″
三、工作原理:
下入: 将该工具直接连在管柱上,此时定位凸耳位于下死点，上提油管至一定高度右旋，在保持右旋扭矩的同时下放管柱，锥体撑开卡瓦，卡住套管壁，
压缩胶筒密封于油套环形空间。
解封：上提管柱直接解封。
1.上接头 2. 中心管 3 .限位套 4 .剪钉 5 .锥体 6 .卡瓦 7.扶正器
8 .圆柱销 9.弹簧 10. 扶正块 11.座封套 12.销子 13.下接头
四、注意事项：
1．封隔器下井前应用相应的通井规通井，用套管
刮 削器进行 刮削作业。
2．所选用的封隔器是否与所适用的套管规格相符。
3．封隔器的坐封位置要避开套管接箍。
4．封隔器的下入速度应维持在每根不应少于10秒，
且速度要 均匀。
5．下井前要检查封隔器换轨是否灵活、可靠。
