光伏发电的MATLAB仿真
.
. 一、实验过程记录
1.画出实验接线图
图1 实验接线图
图2 光伏电池板 图3 实验接线实物图
2.实验过程记录与分析
（1）给出实验的详细步骤
○1实验前根据指导书要求完成预习报告
○2按预习报告设计的实习步骤，利用MATLAB建立光伏数学模型，如下图4所示。 .
.
图4 光伏电池模型
其中PV Array模块里子模块如下图5所示。
图5 PV Array模型
其中Iph，Uoc，Io，Vt子模块如下图6-9所示。
图6Iph子模块
.
.
图7Uoc子模块
图8 Io子模块
图9Vt子模块
○3在光伏电池建模的基础上，输入实际光伏电池参数值，研究不同光照强度下、不同温度下光伏电池的I-V、P-V特性曲线，并得出结论。
○4设计光伏电池测试平台，在不同光照、温度情况下测试光伏电池输出电压、输出电流值，对实测数据进行处理并加以分析，记录实际光伏电池的I-V、P-V特性曲线，与仿真结果进行对比，得出有意义的结论。
○5确定电力变换电路拓扑结构，设计电路中的相关参数值，通过MATLAB搭建电路并仿真分析，搭建电路如图10所示。 .
.
图10离网型光伏发电系统
○6确定系统MPPT控制策略，建立MPPT模块仿真模型，并仿真分析。
系统联调，调节离网型光伏发电系统的电路和控制参数值，仿真并分析最大功率跟踪控制效果。
（2）记录实验数据
表1当T=290K时 S=1305W/时的测试数据
I(A) 0 1.03 1.25 2.65 3.79 5.97 6.28 7.86 7.98
U(V) 27.3 26.2 26 25 24 21.5 16 1.1 0
P(W) 0 26.986 32.5 66.25 90.96 128.35 100.48 8.646
0
表2当T=287K时 S=1305W/时的测试数据
I(A) 0 1 1.5 2.6 3.93 6.0 6.68 8.04 8.12
U(V) 27.6 26.2 25.8 25.1 23.9 21.6 20.5 1 0
P(W) 0 26.2 38.7 65.26 93.93 129.6 136.94 8.04 0
表3当T=287K时 S=1278W/时的测试数据
I(A) 0 1.04 1.49 2.25 3.66 6.06 6.73 7.9 8.06
U(V) 26.8 26.2 26 25.4 24.3 21.9 13.4 0.5 0
P(W) 0 27.248 38.74 57.15 88.94 132.71 90.18 3.95 0 .
.
二、实验结果处理与分析
1.实验数据的整理和选择
使用MATLAB软件其中的simulink工具进行模型的搭建。再对其进行仿真，得到仿真曲线。使用Excel表格输入实验所测得U、I、P，在对其自动生成I-V，P-V曲线。
2.绘制不同光照强度下、不同温度下光伏电池的I-V、P-V特性曲线；
图11 I-V曲线
图12 P-V曲线
当T=290K时 S=1305W/时的测拟合曲线
图13 I-V曲线 图14 P-V曲线
当T=287K时 S=1305W/时的拟合曲线 .
.
图15 I-V曲线 图16 P-V曲线
当T=287K时 S=1278W/时的拟合曲线
3.所得实验数值和预习所得理论值比较，进行实验结果的误差分析
所得实验数值和预习所得理论值比较，仿真波形开路电压均比实验所得的开路电压大，仿真波形最大功率也比实验所得最大功率大，所取得最大功率值对应的电压值也是仿真时比实验时的大，造成这个现象的原因有以下几点：
（1） 由于天气原因，真实测试环境的光照强度有些不稳定，前后变化幅度明显，这也导致了一部分的误差。
（2）太阳的角度以及方向一直在改变，这导致光伏电池板接收到的光照一直在改变。实际上，光伏电池板所接受的光照强度是一直在变化的，光照不稳定也是产生误差的原因之一。
（3）光伏电池板放置在开阔环境内，可能有灰尘落在板面上，可能造成热斑效应。
4.实验波形的描述和分析，对照实验现象分析结果的物理、工程意义，得出有意义结论。
由上述所得I-V，P-V曲线可知：其它条件一定时，光伏电池周围环境温度的升高将使光伏电池的开路电压下降，短路电流轻微增加，从而导致光伏电池的输出功率下降。光伏电池的温度特性一般用光伏电池的温度系数表示，温度系数小，说明光伏电池的输出随温度变化的越缓慢。其它条件一定时，光伏电池表面光照强度的增加将使光伏电池的短路电流增加，开路电压也略微增加，从而导致光伏电池输出功率增加。
5.仿真实验处理仿真产生的数据与曲线波形 .
. 将光伏阵列输入光强从1000W/m2经过0.5s后使其变为500W，光伏阵列输出功率如图17所示。
图17 改变光强光伏阵列输出波形
将光伏阵列输入温度从25℃经过0.5s后使其变为15℃光伏阵列输出功率如图18所示。
图18 改变温度光伏阵列输出波形
通过波形我们看出在周围环境发生改变时，设计的L、C参数不是很理想，这些参数的使用范围不是很广泛，需要继续调节参数。
通过调节参数后，我们得到了比较理想的输入波形、输出波形。如图19到图20所示。 .
.
图19
输入波形
图20 输出波形
6.对实验过程中遇到的问题和错误进行分析
（1）实验测量时，万用表量程选择错误，致使实验数据不精确。
（2）仿真时，选择L,C错误，致使波形错误。
（3）光伏电池板参数设置错误，致使波形完全出错。
三、实验心得体会
通过本次课程设计，使我收获颇多，使自己学到了许多东西且认识到了自己的不足。
在本次实验中也遇到了许多问题，如：在做实物实验中，由于万用表的量程选择错误，致使数据不精确，经自己的分析与检查，解决这个问题后，得到了较为准确的数据。在做仿真实验中，使得波形波动较大，在自己查阅资料后，加了一个滤波电路，使得波形较为理想。
在本次课程设计中，我掌握了光伏电池的工作原理，boost电路的工作原理，.
. simulink的使用和最大功率追踪MTTP的工作原理和工作方法。让我对所学习的boost电路有了更加深入的了解，对课堂上所讲的PWM波的调制也有了进一步的了解，将之前课堂中有些不太明了的知识进行了梳理和补充。
通过本次课程设计让我学到了许多人生的道理，学会了如何去提取信息，如何自主学习和解决问题的思路与方法，也让我明白了团队协作的重要性。
我认为本次课程非常成功，建议学校以后可以更多地开展像这种类型的课程设计，让我们的知识更加巩固，锻炼我们的能力。
太阳能光伏发电系统的建模与仿真
太阳能光伏发电系统的建模与仿真
随着全球环境保护意识不断增强，可再生能源的开发和应用变得越来越重要。光伏发电作为一种利用太阳能直接转化为电能的方式，自然也备受关注。在建设光伏发电场之前，我们可以使用建模与仿真技术，来帮助我们设计和优化光伏发电系统。本文将会探讨太阳能光伏发电系统的建模与仿真方法。
一、建模方法
建模是建立光伏发电系统物理模型的过程。通过物理模型，我们可以了解系统内部的运作原理，优化系统的结构和技术参数以提高光伏发电效率。在建模的过程中，可以采用两种方法：自顶向下和自下向上。
1.1 自顶向下
自顶向下的建模法是由顶层向底层逐步分解，形成一整个系统的过程。这种方法首先从整个光伏发电系统的总体设计出发，接着将系统分成不同的模块，最后分解到每个模块的细节设计。
在自顶向下的建模中，主要包括以下步骤：
1) 确定建模目标和范围；
2) 建立系统层次结构，确定系统的模块划分；
3) 定义每个模块的详细参数，建立物理模型；
4) 分析系统的总体性能，进行优化。
1.2 自下向上
自下向上的建模法是由底层向顶层逐步合并，形成一整个系统的过程。这种方法首先从每个部件的设计出发，接着将每个部件合并到模块，最后合并到整个系统。 在自下向上的建模中，主要包括以下步骤：
1) 确定每个部件的设计参数；
2) 将每个部件的设计合并到对应的模块中；
3) 将所有模块合并，建立完整的系统模型；
4) 分析系统的总体性能，进行优化。
二、仿真方法
仿真是利用计算机模拟物理过程的一种方法。通过仿真，我们可以模拟光伏发电系统在不同条件下的运行状态，优化光伏组件和逆变器的参数，评估发电量和电网接口的稳定性。
2.1 光伏组件的仿真
光伏组件是光伏发电系统的核心部件。在光伏组件的设计和仿真中，主要考虑以下因素：
1) 光照强度和角度对光伏输出电能的影响；
2) 温度对光伏输出电能的影响；
3) 光伏单元的组合方式和布局对系统性能的影响。
光伏离网系统简介与仿真
光伏离网系统简介与仿真
【摘 要】本文以离网光伏系统为研究对象，对离网光伏系统中的光伏组件、控制器、逆变器、蓄电池组分别部分进行了Matlab建模与仿真。在建模过程中使用了实际工程的数据及参数。仿真结果和实际工程所测量的数据误差较小，达到了实验目的。
【关健词】光伏；离网系统；仿真
引言
随着电力电子技术的发展，逆变器、控制器等电气设备的技术日臻成熟。太阳能发电系统的应用也越来越广泛。同时，随着多晶硅产业的规模化，太阳能电池组件的价格从30-40元每峰瓦在短短几年之内降到4-5元每峰瓦。使得太阳能发电系统的成本大幅度降低，从而让太阳能发电系统能够大范围的推广使用成为可能。
近几年，国家在解决无电地区用电工程中，大量使用了太阳能离网发电系统，让西北边远的人民用上了清洁的太阳能。太阳能离网发电系统系统的优点在于：可靠性好，在高海拔和环境恶劣地区使用。耐用性好，晶硅组件的寿命在20-25年左右。维护成本低，可无人值守。节能环保，太阳能取之不尽用之不竭，不产生任何温室气体排放。
1 离网光伏发电系统概述
1.1 离网光伏发电系统
离网光伏发电系统又称为独立光伏发电系统，主要由PV组件，MPPT充电控制器、离网逆变器以及负载组成。离网光伏发电系统多应用于远离大电网的区域，例如戈壁、沙滩、海岛等地区。
（1）PV组件特性
太阳能电池不同于常规电池，它是一种可认为是恒流源的电池，其输出功率受光照、温度等诸多因素的影响。
如图1所示是太阳能电池的U-P曲线，由图中曲线可见，当处于不同光照强度时，太阳能的最大功率点是不一致的，而决定PV组件最大功率的除了光照强度外，环境温度也对其有着重要影响，但是考虑到每天的温差不会太大，而光照强度却变化比较剧烈，因此在研究太阳能电池的特性时一般只针对不同的光照强度进行研究。
图1 PV组件的U-P曲线
（2）MPPT原理
MPPT （Maximum Power Point Tracking）是指光伏发电系统在任何温度和日照条件下都能跟踪太阳能电池的最大功率。
光伏发电系统的建模及仿真分析
龙源期刊网
光伏发电系统的建模及仿真分析
作者：张海晶 景志慧
来源：《中国科技博览》2018年第06期
[摘 要]光伏发电（Photovoltaic power system，PV）作为一种典型的分布式发电技术，其并网运行具有重要的研究价值和广阔的应用前景，本文将在Matlab/Simulink仿真环境中建立具有通用性的光伏发电工程模型，并进行仿真分析。
[关键词]光伏发电；建模；仿真分析
中图分类号：TM615 文献标识码：A 文章编号：1009-914X（2018）06-0291-01
引言
分布式发电（Distributed Generation，DG）是近些年倍受关注的一种发电形式，它利用太阳能、风能、潮汐能等可再生的清洁能源发电，实现了能源利用的多样化，被认为是一种极有发展前途的发电技术。而光伏发电无疑是其中极具代表性和发展前景的一种。因此，建立具有通用性的光伏系统工程用模型十分必要。
1.光伏发电系统工作原理
按目前常见的两级式光伏发电系统建模，第一级为DC-DC变换，第二级为DC-AC变换。第一级在光伏电池与负载之间增加了一个DC-DC变换器[1]，如图1所示，其作用是升高光伏电池输出直流电压到一个合适的水平。
2.光伏电池的数学模型
光伏电池是光伏发电系统的基础和核心。它是利用某些材料受到太阳光照时而产生的光伏效应，将太阳辐射能转换成电能的器件[3]。光伏电池的等效电路如图2所示：
其中为光生电流，为二极管结电流，为结电容（分析中可忽略），为串联电阻、低阻值小于，为并联电阻、高阻值数量级为。根据电路原理及shockloy的扩散理论[2]可得：
（2.1）
其中为反向饱和电流（数量级为），为电子电荷（），为二极管因子（取值范围）1：5，k为波尔兹曼常（），T为绝对温度。 龙源期刊网
伽马函数拟合光伏出力matlab程序
伽马函数拟合光伏出力matlab程序
伽马函数拟合光伏出力是光伏领域中非常重要的一个课题，通过对光伏电池的出力特性进行数学建模和拟合，可以更好地了解光伏电池的工作原理和性能表现。在实际的光伏发电系统中，对光伏电池的出力特性进行准确的拟合可以帮助优化系统设计和运行控制，提高发电效率和降低维护成本。而在这个过程中，matlab作为一种功能强大的数学建模和数据分析工具，被广泛应用于伽马函数拟合光伏出力的程序设计和实现中。
在进行伽马函数拟合光伏出力的程序设计时，首先需要了解光伏电池的出力特性。光伏电池的出力特性通常由伏安特性曲线描述，该曲线可以通过实验测量得到。利用matlab编程语言和相关的数学建模工具，可以对这些实验数据进行拟合分析，从而得到一个准确的伽马函数拟合模型。这个拟合模型可以帮助我们更好地理解光伏电池的工作原理和性能表现，为光伏发电系统的设计和运行提供重要参考。
在实际的程序设计过程中，我们可以利用matlab中的curve fitting工具箱来进行伽马函数拟合光伏出力的程序设计。我们需要将实验测量得到的光伏电池出力特性数据导入matlab，并进行数据预处理和清洗。利用curve fitting工具箱中的伽马函数模型进行拟合分析，得到一个最佳的拟合参数。通过调整拟合参数和对拟合结果进行评估，可以得到一个准确的光伏电池出力特性的伽马函数拟合模型。
在实际的光伏发电系统中，伽马函数拟合光伏出力的程序设计可以帮助优化系统的设计和运行控制。通过对光伏电池的出力特性进行准确的拟合分析，可以更好地了解光伏电池的工作特性和性能表现，为系统设计和运行控制提供重要参考。准确的伽马函数拟合模型还可以帮助系统运行监控和故障诊断，提高系统的稳定性和可靠性。
伽马函数拟合光伏出力的程序设计是光伏领域中非常重要的课题，对于光伏发电系统的设计和运行控制具有重要意义。借助matlab这样的数学建模和数据分析工具，我们可以实现对光伏电池出力特性的准确拟合分析，并得到一个可靠的拟合模型。这个拟合模型可以帮助我们更好地理解光伏电池的工作特性和性能表现，为光伏发电系统的设计和运行提供重要参考。希望通过对伽马函数拟合光伏出力程序设计的研究和实践，可以进一步推动光伏发电技术的发展和应用。光伏发电是一种环保、可再生的能源，其种类繁多，包括多晶硅光伏、单晶硅光伏、薄膜光伏等。光伏电池作为光伏发电系统的核心元件，其出力特性对系统的发电效率和运行稳定性起着至关重要的作用。对光伏电池的出力特性进行准确的拟合分析至关重要，而基于伽马函数的拟合模型是目前广泛应用的一种方法。

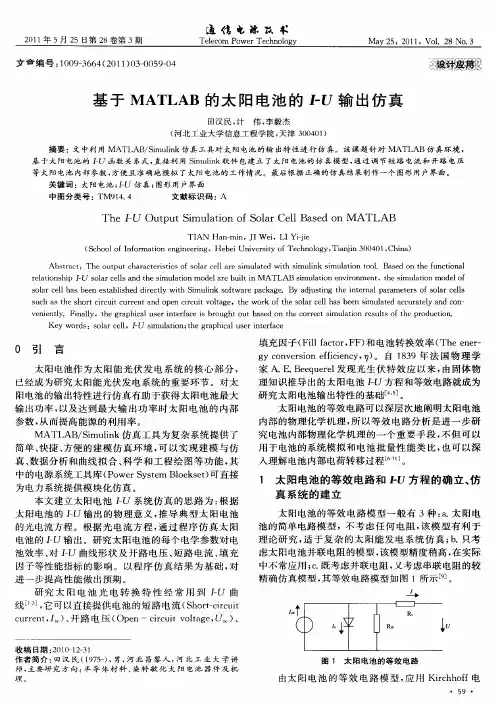

基于MATLAB的太阳电池的I-U输出仿真
