压电控制开关找堵水技术
第 （）卷第３期（２０１１．０３）（技术纵横）
压电控制开关找堵水技术
彭占同 大庆油田采油一厂
摘要：压电控制开关装置是一种与封隔器配套的可调层堵水工具，根据压力信号驱动堵水 层段的开关阀，以获得相应层段的含水和产量等数据。该技术可在生产状态下通过地面打压控 制井下任意层段开关阀的开、关或开度，实现了多层段生产井的可调层堵水和分层配产。压电
控制开关找堵水技术现场累计应用１３１口井，从措施前后对比可以看出，平均单井含水下降１．５５ 个百分点，产液量下降２８．５ ｍ ／ｄ，增油Ｏ．１８ ｔ／ｄ。 关键词：特高含水井；压电开关；堵水；封隔器；分层配产 ｄｏｉ：１０．３９６９／ｊ．ｉｓｓｎ．１００６—６８９６．２０１１．３．０４２
常规机械堵水Ｔ艺虽具有适应性强、成本低、
见效快和无污染等优点，但也存在着找水开关动作
不灵活、重复作业次数多、施工量大、效率低等问
题。同时，油田开发进入特高含水期，层间矛盾更
加突出。特别是高含水井大多采用大泵径抽油泵或
电泵开采，这类井利用现有的测试技术还不能进行
环空测试找水，堵水层位难以确定。为此，研究应
用了一种新型的压电开关找堵水技术。
１ 技术原理
压电控制开关装置是一种与封隔器配套的可调
层堵水工具，将该装置与堵水管柱一起下人到每个
堵水层段，见图１。井口采用套管打压向井下传递
不同的压力信号，压电控制开关根据压力信号驱动
堵水层段开关阀的开、关或开度，以获得相应层段
的含水和产量等数据，再根据堵水需要，对各层段
采取相应的措施。
１．１压电控制开关结构 压电控制开关主要由刚体外简、内置控制器、
开关阀、进液通道等组成，见图２。其中控制器由
微电机、控制电路、压力传感器、电池等组成；开
关阀由上、下阀体组成。控制器与开关阀由工作筒 连接在一起，工作筒耐压可达５０ ＭＰａ。开关阀
上、下阀体间密封所用材料具有防垢、防锈蚀、防
砂、耐冲击等特性，能够适应长期井下工作环境。 电池负责为微电机提供能量，常规锂电池一般能保
持半年内有效。 １．２开关阀驱动 压力传感器负责接收井口的压力波动信号，控
制电路负责对压力波动信号进行逻辑运算，当识别
出该信号为预先设定的压电码时即操控电动机，驱 盖手接头 、 ／ 又 Ｉ Ｉ 封蕊嚣
Ｉ 压电控制开 昭ｌ
又 ｌ Ｉ 封氍嚣
ｒ ＿ 瓜电控制开藏 屡２ ■＿
又 Ｉ Ｉ 又 封膈鼍
ｌ麟ａ 一 胍电控删开荚
妻毫堵 Ｘ
图１压电控制开关堵水管柱
图２压电控制开关结构
油气田地面工程（ｈｔｔｐ：／／ｗｗｗ．ｙｑｔｄｍｇｃ．ｃｏｒｎ）
一８５— 第 【）卷第３期（２０１１．０３）（技术纵横
动开关阀做出相应的开关动作，电动机转动时上阀
体随之转动，下阀体是同定不动的，见图３。当 上、下阀体轴向的扇形孑Ｌ相通时，开关阀为开通；
不相通时为关闭。当上、下阀体扇形孔重叠的角度
仅不同时，即可获得大小不同的过流通道
Ｇ、Ｇｎ。
图３开关阀动作 开关阀除了可以把整个液流通道完全打开或关 闭外，还可以将全部液流通道划分为ｌ６等份进行
开关度调控，实现精密配产。 １．３压电码的识别 每个层段的压电码都设定不同的打压时间和稳
压时间，通过这两个时间的组合区分堵水层段。动 作程序为：井口打压（３ ＭＰａ以上，热洗泵和水泥
车均可）时间Ｘ分钟，稳压时间ｙ分钟，每层的
压电控制开关均处理这些压力信号。只有当目的层 段接收到的压力信号与该层段压电控制开关的初始
信号一致时，目的层段的压电控制开关才执行相关 动作。各层段的压电码具有唯一性，确保了层段开
关动作的准确性和可重复性。
２ 现场应用
压电控制开关找堵水技术在高含水井堵水、分
层配产、高含水关井治理三个方面现场累计应用 １３１口井。平均单井划分层段４．３个，堵水层段１．９
个，平均单井调整层段１．２次。从措施前后对比可
看出，平均单井含水下降１．５５个百分点，产液量下 降２８．５ ｍ。／ｄ，增油０．１８ ｔ／ｄ。
２．１高含水井堵水 高含水堵水应用６４口井，由措施前后对比可
知，平均单井产液量下降２１．５６ ｍ。／ｄ，增油０．２４删， 含水下降１．２２个百分点。大多数油井应用压电控制 开关堵水技术后，经过精心调整都能见到含水降
低、产液量降低、产油量稳定或略增的好效果。 以中１００一Ｘ井为例：措施前产液量６９．４ ，
产油１．９ ，含水９７．３％。划分４个层段经过３次调 整后，产液量为３６．４ ｔ／ｄ，含水下降６．１个百分点。 调整过程为：首次开关堵１、４层后产液量低，说 明１、４层至少有一个是高产液层；二次调整打开４
层后产液量明显上升，说明４层为高产液层，含水 较高；三次调整对１、４层分别进行开度调整，实 现了高产液层的优化配置，达到了产液量降低、含
水下降、产油量增加的良好效果。 ２．２分层配产井 为了防止完全关闭井下压电控制开关导致堵水
后供液不足，抽油泵无法正常工作的问题、，对高 含水层采用油嘴控制，进行配产。分层配产应用
４３口井，由措施前后对比可知，平均单井日降液 ３２．５ ｍ。，日增油０．０９ ｔ，含水下降１．９个百分点。
以西５１一Ｘ井为例：该井措施前产液量为 １０１．３ ｔ／ｄ，产油２．７ ｔ／ｄ，含水９７．３％。开井后即堵 １、２层，产液量低，说明３、４层为低产液层；二
次调整打开１层，产液量接近堵前产量；为验证２ 层的产液情况，三次调整时将１层关闭，打开２
层，又为低液量。通过以上调整，得出该井１层为 主产液层；四次调整时对１层进行分层配产，油嘴 控制嘴径为 ２．７ ｍｍ，取得了较好的效果。
２．３高含水关井治理 高含水关井治理２１口井，由措施前后对比可
知，平均单井日降液３７．９ ｍ。，日增油０．４９ ｔ，含水 下降２．２个百分点。
３ 结语
（１）压电控制开关以地面压力波作为控制信
号，克服了以往各类泵抽管柱井下开关直接靠地面 压力作为动力开关各层段，从而导致井下工具动作
控制不准的问题。 （２）压电控制开关分层配产工艺技术解决了由 于泵抽管柱的阻挡而无法对分层配产井进行测试调
配的问题，为缓解平面矛盾提供了技术手段。 （３）由于该技术实现了各层段在生产条件下的 准确找水，因此使非均质多油层条件下的高含水暂
闭井重新恢复了生产。 ［作者简介】彭占刚：工程师，２００４年毕业于大庆石
油学院油气田开发工程，硕士，现任大庆油田采油
一厂工程技术大队副大队长。
（０４５９）５８１２５５１、ｐｅｎｇｚｈａｎｇａｎｇ＠ｐｅｔｒｏｃｈｉｎａ．ｃｏｍ．ｃｎ
（栏目主持樊韶华）
一８６一 油气田地面工程（ｈｔｔｐ：／／ｗｗｗ．ｙｑｔｄｍｇｃ．ｃｏｒｎ）

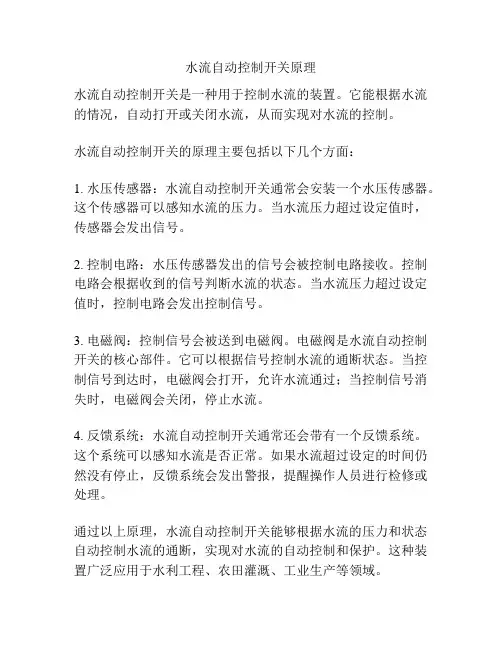

水流自动控制开关原理
水流自动控制开关原理
水流自动控制开关是一种用于控制水流的装置。它能根据水流的情况，自动打开或关闭水流，从而实现对水流的控制。
水流自动控制开关的原理主要包括以下几个方面：
1. 水压传感器：水流自动控制开关通常会安装一个水压传感器。这个传感器可以感知水流的压力。当水流压力超过设定值时，传感器会发出信号。
2. 控制电路：水压传感器发出的信号会被控制电路接收。控制电路会根据收到的信号判断水流的状态。当水流压力超过设定值时，控制电路会发出控制信号。
3. 电磁阀：控制信号会被送到电磁阀。电磁阀是水流自动控制开关的核心部件。它可以根据信号控制水流的通断状态。当控制信号到达时，电磁阀会打开，允许水流通过；当控制信号消失时，电磁阀会关闭，停止水流。
4. 反馈系统：水流自动控制开关通常还会带有一个反馈系统。这个系统可以感知水流是否正常。如果水流超过设定的时间仍然没有停止，反馈系统会发出警报，提醒操作人员进行检修或处理。
通过以上原理，水流自动控制开关能够根据水流的压力和状态自动控制水流的通断，实现对水流的自动控制和保护。这种装置广泛应用于水利工程、农田灌溉、工业生产等领域。
压电控制阀使用说明书
1 用途及应用范围：
YKKGF-100-DKJ型压电控制阀，是液压技术和机电一体化技术组合设计的新型压电控制阀。该压电控制阀适用于套管井、裸眼井的试油测试工艺。
工作原理：
电机工作时带动控制阀内连接阀腔的螺杆运动，使环空的压力进入阀腔，从而使阀体运动达到开关井的目的。
主要技术指标：
型 号： YKKGF-100-DKJ
耐 压： 60Mpa
工作压差： 30Mpa
工 作 温 度： 120℃
工 具 总 长： 2100 mm
外 径： 100mm
电池及工作时间：150℃锂电池，工作时间1年
最小内通径： 40mm
外 壳 材 质： 32CrMo
阀 芯 材 质： 2Cr13
抗 拉 强 度： 60kN
最小流通面积：803.84mm2
具有防腐蚀性能
2 特点：
a) 高智能化设计使其操作简便、安全可靠；
b) 机电一体化设计使其结构紧凑、便于维护保养；
c) 采用井下液压为动力来源，开阀、关阀动力充足；
d) 控制阀开阀关阀的全过程均不需要保压维持；
e) 操控方式中设计有编程和单脉冲环空打压两种模式，工作人员可根据施工井的测试情况，及时准确地进行操作；
f) 一趟管柱即可完成试油项目的各种要求。
结构
3 软件使用说明：
软件系统包括方案设计和数据处理两大功能，具有通讯测试、方案设计、数据获取等功能。
1、双击该图标，显示如下界面
2、联机
①将专用通讯线USB插头一端插入PC机USB插孔；
②移动鼠标将光标停在“通讯测试”按钮上；
③将专用通讯线圆形插头插入工具通讯口；

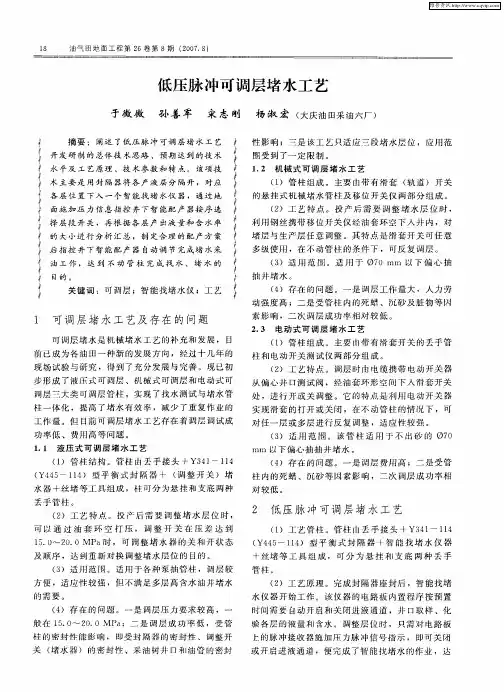

低压脉冲可调层堵水工艺
１８ 油气田地面工程第２６卷第８期（２００７．８）
低压脉冲可调层堵水工艺
于微微 孙善军 宋志刚 杨淑宏（大庆油田采油六厂）
摘要：阐述了低压脉冲可调层堵水工艺 开发研制的总体技术思路、预期达到的技术 水平及工艺原理、技术参数和特点。该项技 术主要是用封隔器将各产液层分隔开，对应 各层位置下入一个智能找堵水仪器，通过地 面施加压力信息指控井下智能配产器按序选 择层段开关，再根据各层产出液量和含水率 的大小进行分析汇总，制定合理的配产方案 后指控井下智能配产器自动调节完成堵水采 油工作，达到不动管柱完成找水、堵水的 目的。 关键词：可调层；智能找堵水仪；工艺
１ 可调层堵水工艺及存在的问题 可调层堵水是机械堵水工艺的补充和发展，目 前已成为各油田一种新的发展方向，经过十几年的 现场试验与研究，得到了充分发展与完善。现已初 步形成了液压式可调层、机械式可凋层和电动式可 调层三大类可凋层管柱，实现了找水测试与堵水管 柱一体化，提高了堵水有效率，减少了重复作业的 工作量。但日前可调层堵水工艺存在着调层调试成 功率低、费用高等问题。 １．１液压式可调层堵水工艺 （１）管柱结构。管柱由丢手接头＋Ｙ３４１—１１４ （Ｙ４４５—１１４）型平衡式封隔器＋（调整开关）堵 水器＋丝堵等工具组成，卡丰可分为悬挂和支底两种 丢手管柱。 （２）工艺特点。投产后需要调整堵水层位时， 可以通过油套环空打压，调整开关在压差达到 １５．０～２０．０ ＭＰａ时，可调整堵水器的关和开状态 及顺序，达到重新对换调整堵水层位的日的。 （３）适用范围。适用于各种泵抽管柱，调层较 方便，适应性较强，但不满足多层高含水油井堵水 的需要。 （４）存在的问题。一是调层压力要求较高，一 般在１５．０～２０．０ ＭＰａ；二是调层成功率低，受管 柱的密封性能影响， 『Ｊ受封隔器的密封性、调整开 关（堵水器）的密封性、采油树井口和油管的密封 性影响；ｉ是陔工艺只适应三段堵水层位，应用范 围受到了一定限制。 １．２机械式可调层堵水工艺 （１）管柱组成。主要由带有滑套（轨道）开关 的悬挂式机械堵水管柱及移位开关仪两部分组成。 （２）工艺特点。投产后需要调整堵水层位时， 利用钢丝携带移位开关仪经油套环空下人井内，对 堵层与生产层任意调整。其特点是滑套开关可任意 多级使用，在不动管柱的条件下，可反复调层。 （３）适用范围。适用于Ｄ７０ ＩＤ＿ＩＤ＿以下偏心抽 抽井堵水。 （４）存在的问题。一是调层工作量大，人力劳 动强度高；二是受管柱内的死蜡、沉砂及脏物等Ｉ大】 素影响，二次调层成功率相对较低。 ２．３ 电动式可调层堵水工艺 （１）管柱组成。主要由带有滑套开关的丢手管 柱和电动开关测试仪两部分组成。 （２）工艺特点。调层时ｒｆｌ电缆携带电动开关器 从偏心井口测试阀，经油套环形空『丘Ｊ下人滑套开关 处，进行开或关调整。它的特点是利用电动开关器 实现滑套的打开或关闭，在不动管柱的情况下，可 对任一层或多层进行反复调整，适应性较强。 （３）适用范围。陔管柱适用于不出砂的０７０ ＩＤ＿ＩＤ＿以下偏心抽抽井堵水。 （４）存在的问题。一是凋层费用高；二是受管 柱内的死蜡、沉砂等因素影响，二次调层成功率相 对较低。 ２ 低压脉冲可调层堵水工艺 （１）工艺管柱。管柱由丢手接头＋Ｙ３４１—１１４ （Ｙ４４５—１１４）型平衡式封隔器＋智能找堵水仪器 ＋丝堵等工具组成，可分为悬挂和支底两种丢手 管柱。 （２）工艺原理。完成封隔器座封后，智能找堵 水仪器开始工作。该仪器的电路板内置程序按预置 时问需要自动开启和关闭进液通道，井口取样、化 验各层的液量和含水。调整层位时，只需对电路板 Ｊ二的脉冲接收器施加压力脉冲信号指示，￡！『Ｊ可关闭

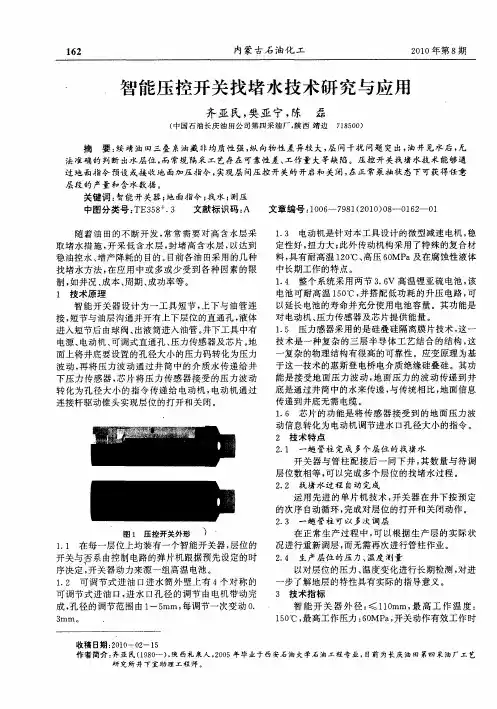

智能压控开关找堵水技术研究与应用
