电子设计开发与仿真平台.
ENC28J60 模型
电脑＃1 LAN
电脑＃2
主要内容
Proteus 概述
Proteus ISIS的特点 Proteus ProSPICE仿真与虚拟仪器
微处理器系统仿真(VSM)
Proteus PCB设计
实例演示
Proteus教学实验系统演示
Proteus PCB设计
Proteus教学实验系统演示
ISIS （智能原理图输入系统）的 特点
Proteus智能原理图输入系统（ISIS）是原理图设计和 电路仿真的基本平台。ISIS绘图简单快捷，特别是新的7.1版 以后，鼠标功能大大加强，并新增了设计浏览器用于原理图 与PCB的交叉检查。
个性化的编辑环境：用户可自定义原理图外观，包括线宽、线 型、填充类型、字符等。还可以使用风格模板。用户可以自己 设置快捷键定义。 快捷选取/放置器件：通过模糊搜索可快速从器件库中选取器 件。并且可以实况预览和选择器件的PCB封装。 层次化设计：支持多页或子电路设计 仿真日志：用于仿真的监控和故障诊断。
ISIS原理图设计与仿真
——从概念到完成
Proteus 是英国Labcenter 公司研发的嵌入式系统仿真 开发软件。 在Proteus中, 从原理图设计、 单片机编程、系统仿真到 PCB设计一气呵成。真正实 现了从概念到产品的完整设 计。
ARES线路板设计
实物
Proteus的构成
Proteus是集成了智能原理布图、混合模型电路仿真和PCB设计，构成一个完整的电子设计系统。
ARES包含了一个世界级的集成的基于形状的自动布线器，使用了高级的、被证实了的、基于代 价冲突的优化算法以最大化布通率。
基于形状的布线器
Proteus基于形状的自动布线器在BGA器件引脚周围布线 前 - 后
PROTEUS PCB设计
CAD/CAM输出
ARES在支持RS274D及新 的RS274X格式的GERBER 输出的同时，还增加了对目 前世界上智能水平最高的 CAD/CAM数据交换格式 — ODB＋＋的输出支持。
仿真工具－虚拟仪器(13种)
虚拟示波器(OSCILLOSCOPE)
逻辑分析仪(LOGIC ANALYSER)
计数/定时器(COUNTER TIMER) 虚拟终端(VIRUAL TERMINAL)
信号发生器(SIGNAL GENERATOR)
模式发生器(PATTERN GENERATOR) 交直流电压表和电流表（AC/DC voltmeters/ammeters） SPI调试器(SPI DEBUGGER) I2C调试器(I2C DEBUGGER) USB调试器(USB DEBUGGER)
导线和过孔定义 板层设定 飞线显示
PROTEUS PCB设计
ARES支持手工布与自动布局布线。在布局时可以以任意角度摆放器件，在布线时我们可以选择 4 种布线方式：全局基于形状的自动布线，交互式布线，用户脚本化布线，外部自动布线器布线。
自动布局与布线
器件布局（自动＋手工）
自动布线
PROTEUS PCB设计
VSM能仿真多个CPU，它能便利处理含两个或以上微控制器 的系统设计。
在Proteus中程序调试
内部数据存储器窗口
SFR存储器窗口
CPU寄存器窗口
处理器程序计数器的当前位置
观测窗口
程序调试断点
源代码窗口：提供了四种程序执行命令按钮
Proteus下的C源码调试
如果设置编译环境，使其输出含有调试信息的代码文 件，下载到单片机，仿真时就能直接在Proteus下观察、 调试C源代码。 CPU加载OMF文件 C源码调试窗口
ISIS （智能原理图输入系统）的 特点
原理图自动连线,自动标号：自动连线功能使得连线轻松
快捷。新版本采用非模态（modeless）的选择与连 线，软件操作更加智能化。
灵活多样的设计输出 ：原理图（包括仿真时的画面） 以多种格式图片输出以便发表与存档；设计完成还可 以输出多种格式的网络表。
主要内容
在模拟电路仿真中使用，可显示电流方向 和电流瞬时值。
电 流 探 针
探针即可用于基于图表的仿真，也可 用于交互式仿真中 。
仿真工具－激励源(14种)
DC：直流电压源 Sine：正弦波发生器 Pulse：脉冲发生器 Exp：指数脉冲发生器 SFFM：单频率调频波信号发生器 Pwlin：任意分段线性脉冲信号发生器 File：File信号发生器，数据来源于 ASCII文件 Audio：音频信号发生器。数据来源于 wav文件 DState：稳态逻辑电平发生器 DEdge：单边沿信号发生器 DPulse：单周期数字脉冲发生器 DClock：数字时钟信号发生器 DPattern：模式信号发生器 Scriptable：脚本化波形发生器
与第三方IDE的协同仿真
Proteus中只集成了单片机的汇编编译器。 当使用高级语言（如C语言）进行程序设计时， 需要应用第三方的集成开发环境（IDE），例如： IAR’s Embedded Workbench Keil Microchip’s MP-LAB Atmel’s AVR studio 对于特定的集成开发环境，还可以进行与 Proteus的联调。
Proteus不仅能完成电路的仿真 与分析，它的另一个强大功能是运用 ARES来完成PCB设计。可以说ARES 这个高性能的，集成了真正世界级的 基于形状的布线器的PCB设计工具是 对Proteus ISIS的完美补充。 支持16 个铜箔层、2个丝印层、 4 个机械层加板边、禁止布线区、阻 焊区及锡膏覆盖区 。
Proteus 概述 Proteus ISIS的特点 Proteus ProSPICE仿真与虚拟仪器 微处理器系统仿真(VSM) Proteus PCB设计 实例演示
Proteus教学实验系统演示
Proteus ProSPICE仿真与虚拟仪器
Proteus ProSPICE仿真有两类不同的仿真方式： 交互式仿真和基于图表的仿真。 交互式仿真－ 实时直观地反映电路设计的仿 真结果； 基于图表的仿真(ASF)－用来精确分析电路的 各种性能，如频率特性、噪声特性等。 Proteus ProSPICE的整个电路分析是ISIS原理图 设计模块的延续，它提供了大量的虚拟仪器、曲 线图表、激励源和探针等仿真工具： 探针－电压探针、电流探针； 电路激励－ 14种激励信号源； 曲线图表－ 13种曲线图表。 虚拟仪器－ 13种虚拟仪器如示波器等；
VSM物理接口模型之一：COMPIM模型
通过串口物理接口 （COMPIM）模型，可以 实现虚拟仿真电路与外部 实际电路的双向串行通信
实际温度测量板 Proteus仿真电路
COMPIM模型
PC串行口 串行电缆
VSM物理接口模型之二：EPIM模型
使用以太网物理接口模型 （EPIM），可以实现虚拟仿真电 路通过本地网卡与局域网内其他计 算机的双向网络通信
Proteus PCB设计
丰富的器件封装
ARES的封装库包括标准的SMT封装、IPC7351封装和双列直插封 装，共四千多个（7.5sp2）。
PROTEUS PCB设计
增强的设计规则管理器
网络选择
用户可以通过设计管理器配置设计规则对特定的层，特定的
网络或一组网络进行管理,还可以创建任意数量的设计规则。
Proteus与Keil联调
Keil处于运行状态 Proteus同时 进入运行状态
VSM的物理接口模型
物理接口模型（Physical Interface Model） 是虚拟电路与外部建立通信的桥梁。目前最新的 Proteus VSM中有以下物理接口模型：
COMPIM——串口物理接口模型 仿真电路通过本机的RS232接口与外部通信。 EPIM——以太网物理接口模型 仿真电路通过本机的网络接口与外部通信，目前 有RTL8019AS和ENC28J60两种控制器模型。
Proteus教学实验系统演示
Proteus微处理器系统仿真(VSM)
单片机系统的仿真是Proteus VSM(虚拟系统模型)的主要 特色。用户可在Proteus中绘制原理图，编辑、编译、调 试代码，并直观地看到仿真结果，完成单片机系统的设计。
Proteus目前的仿真模型达到27000多种， Labcenter公司 还在持续不断的添加。其中CPU模型有ARM7（LPC21xx）、 Atmel AVR 、Motorola HC11 、8051/8052、PIC系列 （PIC10/12/16/18/24/33），在7.5版本中增加了8086， 即将在7.6版将增加MSP430。 同时模型库中包含了 LED/LCD显示、键盘、按钮、开关、常用电机等大量通用 外围设备。
ASF 高级图表仿真
ProSPICE ISIS 混合模型 智能原理布图
Proteus
Design
Suite
主要内容
Proteus 概述 Proteus ISIS的特点 Proteus ProSPICE仿真与虚拟仪器 微处理器系统仿真(VSM) Proteus PCB设计 实例演示
Proteus PCB Design Suite
Proteus VSM Design Suite
8051/52、 PIC10/12 PIC16/18 PIC24/33、 ARM 7、 HC 11、 AVR、 8086、 Basic Stamp ……
VSM 虚拟系统模型
ARES 高级布线编辑
PCB设计
I2C总线 调试窗口
高级仿真（ASF）
瞬态分析 噪声分析
单片机仿真软件概述
ISIS 是 Proteus 系统的中心，它远不仅是一个图表库。它既是智能原理图设计、绘制和
编辑的环境，又是数字电路、模拟电路和数/模混合电路设计与仿真的环境，更是单片机与外 围设备的设计、仿真和协同仿真的环境。
ISIS 组合有很多易用的功能强大的编辑工具，是单片机系统的设计与仿真的平台。其主 要特点如下： 生成出版质量的原理图。 风格模板允许提供库部件的用户化。 鼠标驱动和内容关联的用户界面。 自动走线，以及接点的布置和切除。 参数表示子电路元件值的层次设计。 包括子电路端口以及总线引脚的总线支持。 挑选元件或建立新库元件可预览PCB 封装。 完全体现多元器件的同性和异性。 包括相应对话框用户化的元件特性的精细管理。 超过8000元件的大型元件库，完全适用于仿真模型。 网表格式：Labcenter SDF、SPICE、Tango、Boardmaker、EEDeginer、Futurenet等。 电气规则检查以及元件报告清单。 可彩色或单色输出到Windows 打印设备。 图形输出格式：WMF、BNP、DXF、EPS、HPGL 。
方向工具栏中的按钮对该元器件进行旋转和翻转操作。
当鼠标指针在编辑区窗口操作时，预览窗口会显示可编辑区的缩略图，并显示一个绿 色方框，绿色方框内的内容就是当前编辑区窗口中显示的可编辑区的内容。
６
当单击预览窗口的绿色方框后，移动鼠标可改变绿色方框的位置，从而改变可编辑 区的可视区域，再次单击预览窗口的绿色方框退出移动绿色方框。
３
菜单栏
标题栏
命令 工具栏 预览 窗口
器件选 择按钮
库管理 按钮
标签
模式 选择 工具栏
对象 选择器 窗口
六款主流电子电路仿真软件优缺点比较
六款主流电子电路仿真软件优缺点比较随着电子电路仿真技术的不断发展，许多公司推出了各种功能先进、性能强劲的仿真软件。
既然它们能百家争鸣，那么肯定是在某些方面各有优劣的。
本文主要针对Multisim、Tina、Proteus、Cadence、Matlab仿真工具包Simulink及Altium Designer等这六款软件的优缺点做了对比分析，具体的跟随小编一起来了解一下。
（1）Multisim在模电、数电的复杂电路虚拟仿真方面，Multisim是当之无愧的一哥。
它有形象化的极其真实的虚拟仪器，无论界面的外观还是内在的功能，都达到了的最高水平。
它有专业的界面和分类，强大而复杂的功能，对数据的计算方面极其准确。
在我们参加电子竞赛的时候，特别是模拟方向的题目，我们用得最多的仿真软件就是Multisim。
同时，Multisim不仅支持MCU，还支持汇编语言和C语言为单片机注入程序，并有与之配套的制版软件NI Ultiboard10，可以从电路设计到制板layout一条龙服务。
Multisim的缺点是，软件过于庞大，对MCU的支持不足，制板等附加功能比不上其他的专门的软件。
（2）TinaTina的界面简单直观，元器件不算多，但是分类很好，而且TI公司的元器件最齐全。
在比赛时经常用到TI公司的元器件，当在Multisim找不到对应的器件时，我们就会用到Tina来仿真。
Tina的缺点是，功能相对较少，对TI公司之外的元器件支持较少。
（3）ProteusProteus作为一款集电路仿真、PCB设计、单片机仿真于一体软件，它不仅含有大量的基于真实环境的元器件，支持众多主流的单片机型号及通用外设模型，还提供最优秀的实时显示效果，它的动态仿真是基于帧和动画的，因此提供更好的视觉效果。
Proteus支持单片机汇编语言的编辑/编译/源码级仿真，内带8051、A VR、PIC的汇编编译器，也可以与第三方集成编译环境（如IAR、Keil和Hitech）结合，进行高级语言的源码级仿真和调试。
Proteus软件应用于技术类课程的电路设计及仿真
基金项目：新疆维吾尔自治区创新环境(人才、基地)建设专项项目(2020Q122)
作者简介：
(1982-,女，硕士，副教授，研究方向：单片机与嵌入式 爲
・63・
Microcomputer Applications Vol. 37,No. 7,2021
基金项目
微型电脳％用2021年第37 ）第7期
仿真方法：本文采用DSP常用CCS软件进行电路源程 序代码调试和编译，本电路软件设计流程图）7「23*如图8
&
|数据输出| |延时|
怎孑次数完匣卢
|设置循环次数| |数据输出卜 |延时|
工次数完舫口 图8软件设计流程图
并利用CCS软件将调试无误源程序代码编译生成.cof
・65・
Microcomputer Applications Vol. 37,No. 7,2021
将4个8X8LED点阵组合为一个16X16LED点阵屏&在
I/O接口方面，使用单片机P1 口接点阵屏行驱动，单片机P2
口接点阵屏列
，这里采用P0 口接上拉电阻，以保证信息
传输稳定性。该设计实验 是编程并实现LED点阵屏上
循
“昌”“吉”“学”“院”4个汉字&
仿真方法:本文采用单片机常用Keilc51软件进行电路
图7仿真结果图
分别为“昌”“吉”“学”“院”4个汉字循环显示，符合电路 设计要求&
4 Proteus应用于DSP花样流水灯电路
■I设置初始值|
|设置循环次数|
电路设计：采用DSP常用TMS320F28027PT芯片作为 主控芯片，使用I/O 口 GPIO接16个LED发光二极管，为了 使16个LED发光二极管稳定输岀，采用每个发光二极管接 一个保护电阻，由X1、X2引脚、石英晶体、电容等构成 10MHZ自激振荡电路，由TRST弓|脚、弹性按键等构成复位 电路，设计LED亮灭间隔为0.5秒&该设计实验要求实现 16个LED发光二极管花样流水显示，具体花样是：16个 LED发光二极管首先从左至右依次点亮,紧接着从右至左依 次点亮，其次从中间向两端依次点亮，紧接着从两端向中间 点亮，然后再从头开始，依次循环往复运行下去&
基于Matlab的电路实时仿真平台设计与实现
基于Matlab的电路实时仿真平台设计与实现基于Matlab的电路实时仿真平台设计与实现一、引言电路仿真是电子工程领域中重要的工具之一，在电子电路设计过程中起着至关重要的作用。
而基于Matlab的电路实时仿真平台则是利用Matlab软件对电路进行仿真实验的重要应用之一。
本文将介绍基于Matlab的电路实时仿真平台的设计与实现过程。
二、电路仿真平台的设计与实现1. 平台功能需求分析基于Matlab的电路实时仿真平台的设计与实现主要包含以下功能需求：（1）电路建模：能够支持电路元件的建模以及电路的连接和布线。
（2）仿真参数设置：能够设置仿真的时间范围、步长等参数。
（3）仿真结果分析：能够实时显示电路中各个元件的电压、电流、功率等参数，并提供结果分析的功能。
（4）实验控制：能够控制实验的开始、暂停、恢复、停止等操作。
（5）数据记录与导出：能够记录仿真实验过程中的数据，并支持数据导出为Excel或其他格式。
2. 平台设计与实现基于以上功能需求，我们设计了一套基于Matlab的电路实时仿真平台。
平台的实现主要分为以下几个模块：（1）电路建模模块：利用Matlab提供的图形用户界面工具，搭建了一个电路建模界面。
用户可以通过该界面选择电路元件，并将元件进行连线和布线，从而实现电路的建模。
在建模过程中，用户还可以设置元件的参数和初始条件。
（2）仿真参数设置模块：通过设定仿真的时间范围、步长等参数，用户可以对仿真实验进行灵活的配置，以满足不同的需求。
（3）仿真运行模块：在完成电路建模和参数设置后，用户可以点击“运行”按钮，开始进行仿真实验。
平台利用Matlab强大的计算能力，根据电路模型和仿真参数进行实时的仿真计算，并实时绘制出电路中各个元件的电压、电流曲线等。
用户可以通过切换窗口或界面，实时观察仿真结果。
（4）实验控制模块：平台提供了开始、暂停、恢复、停止等操作按钮，用户可以根据需要自由控制仿真实验的进行。
例如，在观察到关键数据点时，用户可以暂停仿真实验，通过对元件参数的调整，进一步优化电路设计。
proteus教程
④
仿真正确后，将（*.hex）下载到实验箱单片机中运行、调试。
三 proteus 工作环境
双击桌面快捷菜单 “程序” 或从“开始”
→
→“proteus 7 prefessional” →”ISIS 7 professional“,进入Proteus工作环境
四 工作界面
1.
原理图编辑窗口 用来绘制电路原理图与电路仿真

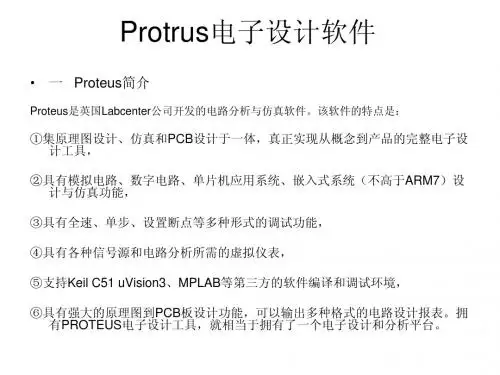

③具有全速、单步、设置断点等多种形式的调试功能， ④具有各种信号源和电路分析所需的虚拟仪表， ⑤支持Keil C51 uVision3、MPLAB等第三方的软件编译和调试环境， ⑥具有强大的原理图到PCB板设计功能，可以输出多种格式的电路设计报表。拥 有PROTEUS电子设计工具，就相当于拥有了一个电子设计和分析平台。
2.
预览窗口 ①在元器件列表中选择元器件时显示该元件的预览图 ②鼠标工作于原理图编辑窗口时，显示整张原理图的 缩略图，并显示一个绿色方框，可以通过改变绿色方 框的位置来调整原理图的可视范围。 对象选择按钮 用来选择元器件、图标、信号发生器等，单击“P”按钮选择 元器件，“L”按钮为元器件库管理按钮。 模型选择按钮 位于工作界面的最左边，各种模式按钮的功能简介如下：
二 单片机应用产品的Proteus开发
① 在proteus平台上进行单片机系统电路设计即选择元器件、连接 电路和电气检测 在proteus平台上进行单片机系统源程序设计、编译‘调试最后生 成（*.hex）文件，即在我们的keil vision3里面编译程序。
②
③
将（*.hex）文件加载到单片机系统中，并实现仿真即proteus仿真。
3.
4.
5.预览对象方位控制按钮及仿真按钮
★
★
注：在原理图编辑窗口放置元器件后右击鼠标右键可以 设置元器件方位，如右图所示
protues应用
仿真工具－探针（Probe）
探针可以直接布置在线路上，用于实时采 集和测量电压/电流信号。 电 电压探针（Voltage probes）－即 压 可在模拟仿真中使用，也可在数字仿真中 探 使用。在模拟电路中记录真实的电压值， 针 而在数字电路中，记录逻辑电平及其强度。
电流探针（Current probes） － 仅
ISIS原理图设计与仿真
——从概念到完成
Proteus 是英国Labcenter 公司研发的嵌入式系统仿真 开发软件。 在Proteus中, 从原理图设计、 单片机编程、系统仿真到 PCB设计一气呵成。真正实 现了从概念到产品的完整设 计。
ARES线路板设计
实物
Proteus的构成
Proteus是集成了智能原理布图、混合模型电路仿真和PCB设计，构成一个完整的电子设计系统。
微处理器系统仿真(VSM)
Proteus PCB设计
实例演示
Proteus教学实验系统演示
实例演示
模拟电路 动态电路仿真 负反馈电路分析 数字电路 组合逻辑电路仿真 时序逻辑电路仿真 单片机仿真 光电耦合及继电器仿真 单片机协同外围器件仿真 Proteus仿真开发过程演示
ENC28J60 模型
电脑＃1 LAN
电脑＃2
主要内容
Proteus 概述
Proteus ISIS的特点 Proteus ProSPICE仿真与虚拟仪器
微处理器系统仿真(VSM)
Proteus PCB设计
实例演示
Proteus教学实验系统演示
Proteus PCB设计
仿真工具－曲线图表(13种)
