基于MATLAB的电力系统仿真分解
基于MATLAB的电力系统仿真 1 基于MATLAB的电力系统仿真
摘 要：目前，随着科学技术的发展和电能需求量的日益增长，电力系统规模越来越庞大，超
高压远距离输电、大容量发电机组、各种新型控制装置得到了广泛的应用，这对于合理利用能源，充分挖掘现有的输电潜力和保护环境都有重要意义。另一方面，随着国民经济的高速发展，以城市为中心的区域性用电增长越来越快，大电网负荷中心的用电容量越来越大，长距离重负荷输电的情况日益普遍，电力系统在人民的生活和工作中担任重要角色，电力系统的稳定运行直接影响的人们的日常生活。随着电力系统的飞速发展和电网的日益扩大以及自动化程度的不断提高，电力系统中许多计算和控制问题日益复杂，从技术和安全上考虑直接进行电力试验可能性很小，因此迫切要求运用电力仿真来解决这些问题。电力系统仿真是将电力系统的模型化、数学化来模拟实际的电力系统的运行，可以帮助人们通过计算机手段分析实际电力系统的各种运行情况,从而有效了解电力系统概况。 本文根据电力系统的特点，利用MATLAB的动态仿真软件Simulink搭建了含发电机、变压器、输电线路、无穷大电源等的系统的仿真模型，得到了在该系统主供电线路电源端发生三相短路接地故障并由故障器自动跳闸隔离故障的仿真结果，并分析了这一暂态过程。通过仿真结果说明MATIAB电力系统工具箱是分析电力系统的有效工具。
关键词：电力系统；三相短路；故障分析；matlab仿真
Electric Power System Simulation Base on MATLAB
Abstract： Now, with the development of science and techmology and the growing demand for eletrical energy, power systems get increasingly large and long-distance EHV power transmission, large capacity electric generating set, as well as the various new control devices have been widely used. This has important significance to rationally utilizing energy resources, making full use of the existing electric systems’ delivery potential and protecting the environment. On the other hand, with the fast growth of the national economy, city-centered regional power consumption is rising more and more rapidly, power demand in large electric system’ laod centers is growing faster and faster, and long-distance and heavy-duty power transmission is more and more popular. Power system play an important part in people’s lives and work, power system and stable operation of a direct impact on the people’s daily life, with the rapid development of power systems and power grids is increasing with days and the degree of automation continuous improvement, many computing and control of the power system increasingly complex issues, it is impossioble to take a direct 基于MATLAB的电力系统仿真 2 This paper base on the characteristics of the power system, using the software MATAB simulink built with generators,transformers,power line,such as the infinite power system simulation model, and has a simulation result of three-phase short-circuit fault which happen in the main power-supply line and the fault automatic tripping isolation by the three-phase fault, and analysis of this transient. The simulation results show MATLAB power system toolbox of the power system is an effective tool.
Key words: Power system ；Three-phase short-circuit ；Fault analysis ；MATLAB simulation 基于MATLAB的电力系统仿真
3 第一章 绪论 1.1 我国电力系统情况简介 电力系统是由发电厂、电力网和电力负荷组成的电能生产、传输和转化的系统。而电力负荷则是该系统中所有电力用户的用电设备所消耗的电功率的总称，有时也包括将这些用电设备连接起来的配电网。目前，我国正处于经济快速发展的时期，电力系统也步入了大电网、超高压、大机组、远距离的时代，但由于目前的经济发展速度远远超出了国家的预期，导致近些年来出现全国范围内电力建设落后于国民经济发展水平的局面，电力系统运行在接近电网极限输送能力状态的几率大大增加，从而较大程度上存在着发生电压崩溃事故的威胁。 我国电力系统是随着我国电力工业的发展而逐步形成的。国民经济的迅速发展，我国的电力工业得到相应的增长，逐步形成以大型发电厂和中心城市为核心、以不同电压等级的输电线路为骨架的各大区、省级和地区的电力系统。目前，全国电网已经基本上形成了500 kV和 330 kV 的骨干网架。大电网已覆盖全部城市和大部分农村；以三峡为中心的全国联网工程开始启动，我国电网进入了远距离、超高压、跨大地区输电的新阶段。1987 年全国发电装机容量跃上了1 亿 kW的台阶；从 1978 年起到 1999年，我国装机容量平均每年增加近 10GW，1997 年年底全国装机容量达到了254GW的水平，年发电量也超过了1100TWh，成功地实现了持续高速增长。自1981年中国的第一条 500kV 输电线路投入运行以来，500kV的线路已逐步成为各大电力系统的骨架和跨省跨地区的联络线。 1.2 本课题研究的前景和意义 随着电力工业的发展，电力系统的规模越来越大，在这种情况下，许多大型的电力科研实验很难进行，一是条件难以满足；二是从系统的安全角度来讲也是不允许进行实验的；三是最初的一个新的设计构思、到通过软件进行实际情况的模拟、在应用到具体的工程中，其工作量往往消耗大量的财力物力和人力，其过程中稍有失误都有可能前功尽弃。考虑到以上情况，寻求一种最接近于电力系统实际运行状况的数字仿真工具十分重要，目前比较流行的电力系统仿真工具由以下几种：（1） 邦纳维尔电力局开发的BPA程序和EMTP程序；（2）曼尼托巴高压直流输电研究中心开发的PSCAD/EMTDC程序；（3）德国西门子公司研制的电力系统仿真软件NETOMAC；（4）中国电力科学研究院开发的电力系统分析综合程序PSASP；（5）MathWorks公司开发的科学与工程计算软件MTATLAB。本文主要采用MTALTB进行电力系统的仿真，MATLAB是有效的电力系统仿真工具,它提供了简洁的工具，通过电力系统电路图的绘制，MATLAB自动生成数学模型，可以节省建立电力系统数学模型的建立。 1.3 本文的目的及主要内容 1.3.1主要目的 基于MATLAB的电力系统仿真 4 目前电力系统实验技术尚未完善，通过运用MATLAB对电力系统进行仿真分析，分析结果证明仿真的有效性，从中得出仿真的方法和意义，从而将这种仿真运用到电力系统的各个方面。 1.3.2本文主要内容 1） 首先理论分析电力系统运行中短路的危害和发生短路时电气设备的状况及系统的状况，并建立发电机和变压器的数学模型。 2） 运用simulink建立简单的单机-无穷大系统进行仿真，对系统运行出现短路情况时的仿真结果进行详细的分析。 3） 建立带励磁系统的发电机系统，通过仿真结果分析带上励磁系统时电压和电流的变化情况。 基于MATLAB的电力系统仿真
5 第二章 电力系统理论分析 在电力系统的设计和运行中，都必须考虑到可能发生的故障和不正常运行情况，因为它们会破坏电气设备的正常工作和影响对用户的供电。运行经验指出，故障大多是由短路引起的。 电力系统中发生的短路有三相短路、两相短路、一相接地短路和两相接地短路等四种。短路后，系统中出现的短路电流比正常负荷电流大得多。在电力系统中，短路电流可达几万到几十万安，对系统产生极大的危害： 1）短路时要产生很大的电动力和很高的温度，使故障元件和短路电路中的其他元件受到损害和破坏。 2）短路时的电压骤降，严重影响电气设备的正常运行。 3）严重的短路影响电力系统运行的稳定性，可使并列运行的发电机组失去同步，造成系统解列。 由此可见，短路的后果十分严重，因此对于大容量电力系统发生三相短路的分析是必要的。 2.1 同步发电机发生短路的暂态过程分析 同步发电机在电力系统中处于重要的地位。用户与发电厂的距离越来越远，发电机三相突然短路的概率增大。由于同步发电机内部结构复杂，由多个具有电磁耦合关系的绕组构成。同步发电机突然短路的暂态过程所产生的冲击电流可能达到额定电流的十几倍 ,对电机本身和相关的电气设备都可能产生严重的影响 ,因此对同步发电机动态特性的研究历来是电力系统中的重要课题之一 。而同步电机的突然三相短路 ,是电力系统的最严重的故障，它是人们最为关心、研究最多的过渡过程，虽然短路过程所经历的时间是极短的（通常约为0. 1～0. 3 s ），但对电枢短路电流和转子电流的分析计算，却有着非常重要的意义。 2.1.1 同步发电机的数学模型 本文研究的是转极式的凸极同步发电机，除a、b、c 三相定子绕组外还有转子上的一个励磁绕组和两个阻尼绕组。在分析同步发电机的数学模型时，作如下假设：①发电机参数恒定；②磁饱和、磁滞、涡流影响忽略不计；③定子三相对称；④忽略磁场高次谐波；⑤不计涡流和磁滞损耗。发电机六个绕组存在相互的电磁耦合关系。同步发电机的d轴和q轴等值电路图如图2-1所示。
Matlab中的电力系统仿真方法
Matlab中的电力系统仿真方法引言：随着电力系统的迅速发展和复杂性增加，电力系统仿真成为电力工程研究和设计的重要工具。
Matlab作为一种强大的数学计算工具，为电力系统仿真提供了丰富的功能和灵活性。
本文将探讨在Matlab中进行电力系统仿真的方法和技术，以及如何利用Matlab解决电力系统设计和优化的问题。
一、概述电力系统仿真是一种模拟电力系统运行和行为的技术，能够帮助分析和解决电力系统中的各种问题。
Matlab在电力系统仿真中具有广泛的应用，提供了强大的建模和计算功能。
利用Matlab进行电力系统仿真可以有效地模拟电力系统的运行和优化算法的性能，为电力系统的设计和运行提供重要参考。
二、电力系统建模在进行电力系统仿真之前，需要对电力系统进行准确的建模。
Matlab提供了各种建模工具和函数，可以用于描述电力系统中的各种元件和拓扑结构。
例如，可以使用Matlab的电路元件库模型化发电机、变压器、线路和负荷等元件，并使用节点和支路等数据结构描述电力系统的拓扑。
同时，Matlab还提供了用于构建电力系统模型的函数和工具箱，如Power System Toolbox和Simulink Power System Blockset。
这些工具提供了模型建立、参数设定和仿真运行等功能，方便用户创建和分析电力系统模型。
三、电力系统仿真技术1. 静态潮流计算静态潮流计算是电力系统仿真中常用的一种方法，用于研究电力系统的潮流分布和电压稳定性等问题。
Matlab提供了多种求解潮流计算的方法，例如基于牛顿-拉夫逊法的Power Flow Toolbox和基于改进迭代法的Fast-Decoupled Power Flow。
这些方法可以通过Matlab编程实现，计算电力系统中各节点的电压、相角和功率等参数。
利用这些计算结果，可以评估电力系统的稳定性、检测潮流拥挤和进行电力负荷分析等。
2. 动态稳定分析动态稳定分析是研究电力系统在暂态和稳态过程中的稳定性问题。
基于MATLAB的电机仿真分析
基于MATLAB的电机仿真分析一、电机仿真基础在进行电机仿真分析之前，我们首先需要了解电机的工作原理和基本参数。
电机是一种将电能转换为机械能的设备，根据其工作原理的不同，可以分为直流电机和交流电机。
在进行仿真分析时，需要考虑到电机的电气和机械特性，例如电压、电流、转速、转矩等参数。
电机仿真分析的基础是建立电机的数学模型，通常采用的是电路模型或者有限元模型。
电路模型适用于小功率电机，其基本原理是根据电机的电气特性建立等效电路，并通过电路方程进行仿真分析。
有限元模型适用于大功率电机，其基本原理是根据电机的物理结构建立有限元模型，并通过有限元分析进行仿真分析。
在MATLAB中，可以利用Simulink或者PDE Toolbox等工具进行电路模型和有限元模型的建模和仿真。
三、基于MATLAB的电机仿真应用1. 电机性能分析基于MATLAB的电机仿真分析可以帮助工程师了解电机的性能和特点，例如电流波形、转速响应、转矩曲线等参数。
通过仿真分析，可以优化电机设计和控制系统，提高电机的效率和可靠性。
2. 电机故障诊断基于MATLAB的电机仿真分析还可以用于电机的故障诊断，例如定子短路、转子断路、轴承故障等。
通过对电机的电气特性和机械特性进行仿真分析，可以检测和诊断电机的故障类型和位置，从而及时进行维修和保养。
3. 电机控制系统设计基于MATLAB的电机仿真分析还可以用于电机控制系统的设计和优化。
通过搭建电机模型和控制系统模型，进行仿真分析和参数调节，可以得到最优的控制系统参数，提高电机的动态性能和稳定性。
四、结论基于MATLAB的电机仿真分析是一种有效的工具，可以帮助工程师更好地了解电机的性能和特点，优化电机设计和控制系统。
在实际工程中，可以根据电机的具体要求和情况选择合适的仿真方法和工具，进行仿真分析和应用研究。
随着MATLAB工具的不断更新和完善，电机仿真分析将得到更广泛的应用和发展。
基于MATLAB的电力系统稳定性分析与仿真毕业论文
山东农业大学毕业论文基于MATLAB的电力系统稳定性分析与仿真装、丁院部机械与电子工程学院订专业班级电气3班线届次20**届_________学生姓名 _______________________学号 __________________________指导教师 ____________ 副教授二0**年六月六日摘要.................................................................................. .•...Abstract .. (II)1绪论................................................................................ 1...1.1课题背景................................................................. 1..1.2课题内容................................................................. 1..1.3课题意义................................................................. 1.. 2简单电力系统的静态稳定性及其仿真分析 (2)2.1电力系统静态稳定性简介 ...................................................... 2.2.2简单电力系统的静态稳定性仿真 (4)2.2.1Simulink模型构建及参数设置............................................ 4.2.2.2保持电势E q'=q。
'常数，励磁系统的综合放大系数为5.7857仿真分析 (7)2.3提高系统静态稳定性的措施 (9)2.3.1采用自动调节励磁装置 (9)2.3.2减小元件的电抗........................................................ 1.02.3.3提高线路标称电压等级 (10)2.3.4改善系统的结构和米用中间补偿设备 (11)3简单电力系统的暂态稳定性及其仿真分析 (11)3.1电力系统的暂态稳定性简介 (12)3.2 Simulink模型及仿真结果 ..................................................... 1.43.3提高系统暂态稳定性的措施 (18)3.3.1改变制动功率（发电机输出的电磁功率） .................................. 1 83.3.2改变原动功率（原动机输出的机械功率） .................................. 1 93.3.3系统失去稳定后的措施 (20)4总结与展望 (21)参考文献 (22)致谢................................................................................. 23.Contents Abstract.......................................................................................................................................... I I 1 In troduct ion . (1)1.1 Task background (1)1.2 Task contents (1)1.3 Task sig nifica nee (1)2 The static stability of power system and its simuli nk (2)2.1 In troduct ion of power system static stability (2)2.2 Simuli nk of power system static stability (4)2.2.1 Simuli nk model con struct ion and parameter setting (4)2.2.2 Keep ing voitage E q '=E q。
电力系统潮流分析计算的MATLAB仿真

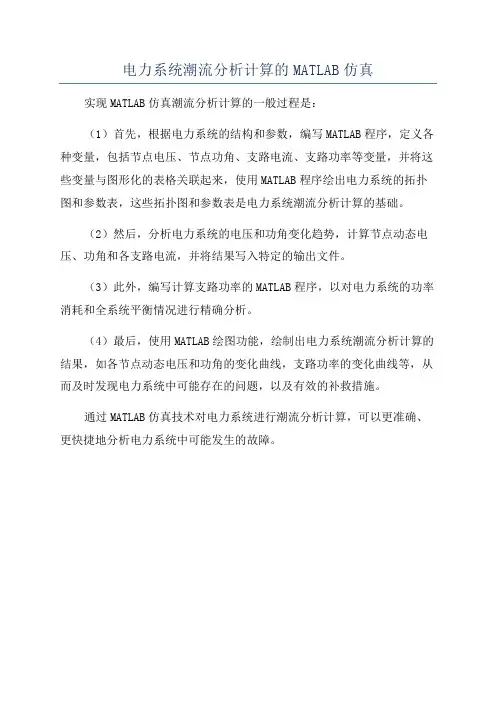

电力系统潮流分析计算的MATLAB仿真实现MATLAB仿真潮流分析计算的一般过程是：
（1）首先，根据电力系统的结构和参数，编写MATLAB程序，定义各种变量，包括节点电压、节点功角、支路电流、支路功率等变量，并将这些变量与图形化的表格关联起来，使用MATLAB程序绘出电力系统的拓扑图和参数表，这些拓扑图和参数表是电力系统潮流分析计算的基础。
（2）然后，分析电力系统的电压和功角变化趋势，计算节点动态电压、功角和各支路电流，并将结果写入特定的输出文件。
（3）此外，编写计算支路功率的MATLAB程序，以对电力系统的功率消耗和全系统平衡情况进行精确分析。
（4）最后，使用MATLAB绘图功能，绘制出电力系统潮流分析计算的结果，如各节点动态电压和功角的变化曲线，支路功率的变化曲线等，从而及时发现电力系统中可能存在的问题，以及有效的补救措施。
通过MATLAB仿真技术对电力系统进行潮流分析计算，可以更准确、更快捷地分析电力系统中可能发生的故障。
基于matlab的电力系统潮流仿真计算
华中科技大学文华学院毕业设计（论文）题目：基于matlab的电力系统潮流仿真计算学生姓名：学号：学部（系）：专业年级：指导教师：职称或学位：硕士2010 年 5 月 22日华中科技大学文华学院毕业设计（论文）目录摘要 (1)关键词 (1)Abstract (2)Key Words (2)前言 (3)1 电力系统潮流计算概述 (4)1.1 电力系统概述 (4)1.2 潮流计算介绍 (4)1.3 国内用得较多的几种潮流计算软件简介 (5)2 潮流计算的数学模型 (6)2.1 导纳矩阵的原理及计算方法 (6)2.1.1 自导纳和互导纳的确定方法 (6)2.1.2 节点导纳矩阵的性质及意义 (6)2.1.3 非标准变比变压器等值电路 (8)2.2 潮流计算的基本方程 (9)2.3 电力系统节点分类 (11)2.4 潮流计算的约束条件 (12)3 牛顿－拉夫逊法概述 (13)3.1 牛顿-拉夫逊法基本原理 (13)3.2 牛顿--拉夫逊法潮流求解过程 (14)3.3 牛顿—拉夫逊法的程序框图 (17)4 潮流仿真程序 (19)4.1 Matlab简介 (19)4.2 矩阵的运算 (19)4.3 牛顿—拉夫逊法潮流计算程序 (20)结束语 (21)参考文献 (22)致谢 (23)附录 (24)基于matlab的电力系统潮流仿真计算摘要传统的潮流计算程序缺乏图形用户界面，结果显示不直观，难于与其他分析功能集成。
网络原始数据输入工作量大且易于出错。
随着计算机技术的飞速发展，MICROSOFT WINDOWS操作系统早已被大家所熟悉，其友好的图形用户界面已成为PC机的标准，而DOS操作系统下的应用程序因其界面不够友好，开发具有WINDOWS风格界面的电力系统分析软件已成为当前的主流趋势。
另外，传统的程序设计方法是结构化程序设计方法，该方法基于功能分解，把整个软件工程看作是一个个对象的组合，由于对某个特定问题域来说，该对象组成基本不变，因此，这种基于对象分解方法设计的软件结构上比较稳定，易于维护和扩充。
基于MATLAB的电力系统仿真讲解
基于MATLAB的电力系统仿真摘要：目前，随着科学技术的发展和电能需求量的日益增长，电力系统规模越来越庞大，超高压远距离输电、大容量发电机组、各种新型控制装置得到了广泛的应用，这对于合理利用能源，充分挖掘现有的输电潜力和保护环境都有重要意义。
另一方面，随着国民经济的高速发展，以城市为中心的区域性用电增长越来越快，大电网负荷中心的用电容量越来越大，长距离重负荷输电的情况日益普遍，电力系统在人民的生活和工作中担任重要角色，电力系统的稳定运行直接影响的人们的日常生活。
随着电力系统的飞速发展和电网的日益扩大以及自动化程度的不断提高，电力系统中许多计算和控制问题日益复杂，从技术和安全上考虑直接进行电力试验可能性很小，因此迫切要求运用电力仿真来解决这些问题。
电力系统仿真是将电力系统的模型化、数学化来模拟实际的电力系统的运行，可以帮助人们通过计算机手段分析实际电力系统的各种运行情况,从而有效了解电力系统概况。
本文根据电力系统的特点，利用MA TLAB的动态仿真软件Simulink搭建了含发电机、变压器、输电线路、无穷大电源等的系统的仿真模型，得到了在该系统主供电线路电源端发生三相短路接地故障并由故障器自动跳闸隔离故障的仿真结果，并分析了这一暂态过程。
通过仿真结果说明MA TIAB 电力系统工具箱是分析电力系统的有效工具。
关键词：电力系统；三相短路；故障分析；matlab仿真Electric Power System Simulation Base on MATLABAbstract：Now, with the development of science and techmology and the growing demand for eletrical energy, power systems get increasingly large and long-distance EHV power transmission, large capacity electric generating set, as well as the various new control devices have been widely used. This has important significance to rationally utilizing energy resources, making full use of the existing electric systems’ delivery potential and protecting the environment. On the other hand, with the fast growth of the national economy, city-centered regional power consumption is rising more and more rapidly, power demand in large electric system’laod centers is growing faster and faster, and long-distance and heavy-duty power transmission is more and more popular. Power system play an important part in people’s lives and work, power system and stable operation of a direct impact on the people’s daily life, with the rapid development of power systems and power grids is increasing with days and the degree of automation continuous improvement, many computing and control of the power system increasingly complex issues, it is impossioble to take a directThis paper base on the characteristics of the power system, using the software MATAB simulink built with generators,transformers,power line,such as the infinite power system simulation model, and has a simulation result of three-phase short-circuit fault which happen in the main power-supply line and the fault automatic tripping isolation by the three-phase fault, and analysis of this transient. The simulation results show MATLAB power system toolbox of the power system is an effective tool.Key words: Power system ；Three-phase short-circuit ；Fault analysis ；MATLAB simulation第一章绪论1.1 我国电力系统情况简介电力系统是由发电厂、电力网和电力负荷组成的电能生产、传输和转化的系统。
基于matlab的电力系统故障分析与仿真(毕业论文毕业设计)[管理资料]
毕业设计（论文）基于MATLAB的电力系统故障分析与仿真学号：姓名：专业：电气工程及其自动化系别：指导教师：二〇一三年六月毕业设计（论文）基于MATLAB的电力系统故障分析与仿真学号：姓名：专业：电气工程及其自动化系别：指导教师：二〇一三年六月北京交通大学毕业设计（论文）成绩评议题目：基于MATLAB的电力系统故障分析与仿真系别：专业：电气工程及其自动化姓名：学号：指导教师建议成绩：84评阅教师建议成绩：86答辩小组建议成绩：82总成绩：84答辩委员会主席签字：年月日北京交通大学毕业设计（论文）任务书北京交通大学毕业设计（论文）开题报告北京交通大学毕业设计（论文）指导教师评阅意见北京交通大学毕业设计（论文）评阅教师评阅意见北京交通大学毕业设计（论文）答辩小组评议意见毕业设计（论文）诚信声明本人声明所呈交的毕业设计（论文），是本人在指导教师的指导下，独立进行研究工作所取得的成果，除了文中特别加以标注和致谢中所罗列的内容以外，毕业设计（论文）中不包含其他人已经发表或撰写过的研究成果，也不包含为获得北京交通大学或其他教育机构的学位或证书而使用过的材料。
申请学位论文与资料若有不实之处，本人承担一切相关责任。
本人签名：日期：毕业设计（论文）使用授权书本人完全了解北京交通大学有关保管、使用论文的规定，其中包括：①学校有权保管、并向有关部门送交学位论文的原件与复印件；②学校可以采用影印、缩印或其它复制手段复制并保存论文；③学校可允许论文被查阅或借阅；④学校可以学术交流为目的，复制赠送和交换学位论文；⑤学校可以公布学位论文的全部或部分内容。
本人签名：日期：摘要本设计分析了电力系统短路故障的电气特征，并利用Matlab/Simulink软件对其进行仿真，进一步研究短路故障的特点。
通过算例对电力系统短路故障进行分析计算。
然后运用Matlab/Simulink对算例进行电力系统短路故障仿真，得出仿真结果。
并将电力系统短路故障的分析计算结果与Matlab仿真的分析结果进行比较，从而得出结论。
matlab三机九节点电力系统仿真(带程序)
暂态仿真
学院：自动化学院
专业：电气工程专业
学号：
姓名：
授课教师：江宁强
一、摘要
电力系统仿真计算己经成为电力系统设计、运行与控制中不可缺少的手段。通过设置不同故障类型、不同故障地点运用仿真技术可以对电力系统的暂态稳定进行分析。本文采用IEEE 3机9节点的经典多机模型，基于隐式梯形积分法对系统发生三相金属性短路故障进行仿真，分析系统在这种情况下的暂态稳定。发电机模型采用经典的二阶模型;负荷采用恒定阻抗负荷。在Matlab2010上编写程序进行调试和运行。
2 2 0.8958 0.1198 6.00 0.8645 0.1969 0.53512.80 0.0625
3 3 1.3125 0.1813 8.59 1.2578 0.2500 0.6006.02 0.0585];
三、仿真框图
在仿真之前，首先，应明确仿真的所要到达的结果，即仿真目标:本此仿真的结果主要是得到发电机攻角、转速随时间变化的值，包括故障前、故障中、故障后。故障前，系统处于稳定状态，发电机的攻角、转速基本稳定。而当系统发生故障以及故障切除，系统结构拓扑发生变化，系统的状态也将随时间发生变化，为了求取系统状态的变化，我们通过对系统进行简化建立数学模型，得到相关的代数一微分方程组，进行数值计算，从而得到系统状态的随时间的变化值。此次仿真的系统以发电机二阶经典模型来进行系统是数学建模，系统的
图2-1 3机9节点系统
系统数据
节点号有无负载类型电压相角有功负荷无功负荷有功出力无功出力电压基准期望电压
N=[1 0 3 1.0400 0.00 0.00 0.00 71.60 27.00 16.50 1.040
2 0 2 1.0250 0.00 0.00 0.00 163.00 6.70 18.00 1.025 3 0 2 1.0250 0.00 0.00 0.00 85.00 -10.90 13.80 1.025
电力系统计算与仿真分析 第四章 基于MATLAB Simulink的电力系统故障仿真分析
（a）双绕组变压器
（b）三绕组变压器
一、Simulink模块库及电力系统主要元件等效模型
三相变压器模块:在MATLAB中，变压器模型可以通过Simscape—Power Systems—Specialized Technology—Fundamental Blocks—Elements找到。 常见的三相变压器模块如图4-9所示。
一、Simulink模块库及电力系统主要元件等效模型
（4）异步电动机模型
异步电动机是电力系统中大部分负荷的代表，因此研究异步电动机的模型最具 有代表性。
一、Simulink模块库及电力系统主要元件等效模型
在MATLAB中，静态负荷模型可以通过Simscape—Power Systems— Specialized Technology—Fundamental Blocks—Elements找到。静态负荷模块 有以下四种，其模块示意图分别如下图(a)(b)(c)(d)所示。
电力系统计算与仿真分析
第四章 基于MATLAB/Simulink的电力系统故障仿真分析
一 Simulink模块库及电力系统主要元件等效模型
提纲
Outline
二 无限大功率电源三相短路仿真 三 同步发电机三相短路仿真 四 电力系统三相短路仿真实例 五 电力系统不对称短路仿真实例 六 电力系统断线仿真实例 七 小结
一、SimulLeabharlann nk模块库及电力系统主要元件等效模型
1.Simulink模块库 点击MATLAB工具栏中的 或在命令行窗口输入“simulink” 命令，会显示图4-1所示界面，可以新建或打开仿真模型，然后 点击模块库浏览器按钮 ，会显示图4-2所示的Simulink模块库浏 览器。 在Simulink模块库浏览器中，将各种模块库按照树状结构进 行罗列，以方便用户查询。在电力系统仿真分析中不可缺少的 模块库包括：标准Simulink模块库和电力系统模块库。
基于MATLAB的电力系统仿真与优化
基于MATLAB的电力系统仿真与优化电力系统是现代社会中不可或缺的基础设施之一，其稳定运行对于保障国家经济发展和人民生活的正常进行至关重要。
而电力系统仿真与优化技术作为电力系统领域中的重要研究内容，可以帮助工程师和研究人员更好地理解电力系统的运行特性，提高电力系统的效率和稳定性。
在这篇文章中，我们将探讨基于MATLAB的电力系统仿真与优化技术，介绍其在电力系统领域中的应用和意义。
电力系统仿真电力系统仿真是指利用计算机模拟电力系统运行状态和性能的过程。
通过建立电力系统的数学模型，结合实际数据和参数，可以对电力系统进行仿真分析，从而评估系统的稳定性、可靠性和效率等指标。
MATLAB作为一种强大的科学计算软件，在电力系统仿真领域有着广泛的应用。
在电力系统仿真中，MATLAB可以用于建立各种类型的电力系统模型，包括潮流计算模型、暂态稳定分析模型、短路分析模型等。
利用MATLAB编程语言和仿真工具，可以快速准确地进行各种仿真实验，并得到详细的仿真结果。
通过对这些结果进行分析和比较，可以帮助工程师们更好地了解电力系统的运行情况，及时发现问题并采取相应措施。
电力系统优化除了仿真分析外，优化也是电力系统领域中非常重要的一个方面。
通过对电力系统进行优化设计，可以提高系统的效率、降低成本、减少能源浪费，从而实现对电力资源的合理利用。
MATLAB提供了丰富的优化工具和算法，可以帮助工程师们解决各种复杂的电力系统优化问题。
在电力系统优化中，MATLAB可以用于多目标优化、约束优化、灵敏度分析等方面。
工程师们可以根据实际需求和问题特点，选择合适的优化方法和算法，在MATLAB环境下进行快速高效的优化计算。
通过优化设计，可以使得电力系统在满足各项约束条件下达到最佳性能，提高整个系统的运行效率和经济性。
电力系统仿真与优化结合应用将电力系统仿真与优化技术相结合，可以更全面地分析和改进电力系统的运行状态和性能。
通过在MATLAB环境下建立完善的仿真模型，并结合优化算法进行参数调整和设计优化，可以使得电力系统在设计阶段就具备更好的性能表现，并且在实际运行中也能够更加稳定可靠。
