电气测试系统ch2.1
分类
标准：按照系统中数据采集电路是各路共用一 个还是每路各用一个。 多路模拟输入通道可分为集中采集式(简称集中 式)和分散采集式(简称分布式)两大类型。
9
自动化学院
NUST
电气测试系统原理
1、集中采集式(集中式)
集中采集式多路模拟输入通道的典型结构包括 分时采集型和同步采集型两种，下图为多路分时采 集分时输入的典型电路：
这几部分电路的作用就是将传感器输出的模拟电 信号转换为数字电信号，因此这部分电路被称之 为“数据采集电路”。
22
自动化学院
NUST
电气测试系统原理
模拟输入通道的组成： 传感器电路 调理电路(对信号进行采集前的预处理) 数据采集电路
信号调理电路的组成：
下面我们分别研究这三部分的选择和设计原则。
不同类型的温度传感器在测量时所获的测量精 度、测量范围等有所不同，选用时要考虑性价比。
27
自动化学院
NUST
电气测试系统原理
近年传感器技术有了较大发展，精度等都有较 大提高，对测控系统有较大影响的传感器类型： (1) 大信号输出传感器 (2) 数字式传感器 (3) 集成传感器 (4) 光纤传感器
28
NUST
电气测试系统原理
2、分散采集式(分布式)
特点： 每路输入信号都有一个 S ／ H 和 A ／ D 转换电路， 不再需要模拟多路切换器MUX。 每一个 S ／ H 和 A ／ D 只对本路模拟信号进行数字 转换即数据采集，采集的数据按一定顺序或随机 地输入计算机。
16
自动化学院
NUST
NUST
电气测试系统原理
分时采集会产生采样的时间偏斜误差。尽管时间 偏斜很短，对于要求多路信号严格同步采集测试 的系统是不适用的； 广泛应用于多数中速及低速测量系统。
12
自动化学院
NUST
电气测试系统原理
多路同步采集分时输入电路的结构
13
自动化学院
NUST
电气测试系统原理
同步采集型分时输入电路的特点：
典型的信号调理电路组成如下图所示：
38
自动化学院
NUST
电气测试系统原理
1、前置放大器
是否采用前臵放大器考虑以下几个问题： (1)如何判断传感器的输出信号“大”还是“小”； (2)要不要对传感器的输出信号进行放大； (3)放大的依据是什么； (4)放大器为什么要“前臵”即设臵在调理电路的最前 端，能不能接在滤波器的后面； (5)前臵放大器的放大倍数应该为多大；
29
自动化学院
NUST
电气测试系统原理
(2) 数字式传感器
数字式传感器一般是采用频率敏感效应器件构 成，也可以是由敏感参数 R 、 L 、 C 构成的振荡器， 或 模拟电压输入经V／F转换等。 数字传感器具有如下明显的特点： 输出为频率参量， 测量精度高、 抗干扰能力强、便于远距离传送等优点。 采用数字量传感器时，传感器输出如果满足TTL 电平标准，则可直接与微处理器进行接口。 (例，数字温度传感器)
自动化学院
NUST
电气测试系统原理
(1)大信号输出传感器
针对小信号输出，把放大电路与传感器做成一 体，使传感器直接输出0-5V、0-10V或0-2.5V的信号 电压，把传感器与相应变送电路做成一体，构成输 出4-20mA直流标准信号变送器。输入通道尽可能选 用大信号传感器或变送器，省去小信号放大环节：
30
自动化学院
NUST
电气测试系统原理
如果传感器输出不是TTL电平，则须经电平转换 或放大整形。一般进入单片机的I/O口或扩展I/O 口时还要通过光电耦合隔离，如下图所示：
31
自动化学院
Байду номын сангаас
NUST
电气测试系统原理
数字式传感器的适用范围：
非快速测量中。 原因： 经过额外的参数变化电路，所以一般响应较慢
第二章 输入输出通道
1
电气测试系统原理
测控系统通常具有输入和输出通道，输入通道 又可分为模拟量、数字量输入通道；相应的，输出 通道也可以分成模拟量、数字量输出通道。不同通 道具有不同通道性能，完成不同动作：
2
自动化学院
NUST
电气测试系统原理
主要内容
2.1 模拟输入通道 2.2 模拟输出通道 2.3 开关量输入/输出通道 2.4 单元电路的级联设计
35
自动化学院
NUST
电气测试系统原理
三、信号调理电路的参数设计和选择
所谓信号调理，就是在信号采样的预处理，在 一般的测量系统中，信号调理的任务比较复杂，信 号调理应包含如下的具体内容： 小信号放大、滤波(现场信号通常为小信号， 且包含噪声信号) 零点校正(零点偏移) 线性化处理 温度补偿 误差修正和量程切换
电气测试系统原理
分散采集式结构图
17
自动化学院
NUST
电气测试系统原理
分散采集式电路的结构特点
信号被同时采集(采样开关受控后同时动作)，采 集的数据随后被送至ADC进行A/D转换。 对于A/D转换得到的数字量，处理器会控制ADC进 行分时的送出，并为处理器读取。(即在信号输出 时，可由ADC受控并分时输出数字量)。 该电路保存的是经过ADC转换好的数字信号，不会 发生信号的丢失。
电气测试系统原理
特殊条件下传感器的选用
对一些特殊的测量需要或特殊的工作环境，目 前还没有现成的传感器可供选用。解决方法如下： 提出用户要求，找传感器厂家订做，但是批量小 的价格一般都很昂贵。 从现有传感器定型产品中选择一种作为基础，在 该传感器前面设计一种敏感器或(和)在该传感器后 面设计一种转换器，从而组合成满足特定测量需 要的特制传感器。 例：
36
自动化学院
NUST
电气测试系统原理
实现
一般而言，信号调理过程应设计专门的硬件电 路来完成，这些硬件电路统称为信号调理电路。 测控系统中，部分的调理电路功能可由软 件来完成，简化电路设计。
37
自动化学院
NUST
电气测试系统原理
信号调理的重点
对于信号输入通道，信号调理重点为： 小信号放大 信号滤波 频率信号的放大整形。
39
自动化学院
NUST
电气测试系统原理
前置放大器的作用：
1）对传感器信号进行适当放大，以满足后续 电路对信号强度的要求。简单电路中直接就可以将 信号放大到ADC的量程范围内； 2）抗干扰的需要。
40
自动化学院
NUST
电气测试系统原理
前置放大器的作用
一般而言，由于电路内部各种噪声源的存在， 电路在没有信号输入时，输出端仍存在一定幅度的 波动电压，这就是电路的输出噪声。如下图
14
自动化学院
NUST
电气测试系统原理
电路不足：被测信号路数较多时，同步采样得到 的信号在保持器中保持时间加长； 电路不足：保持器总有一些泄漏(负载电阻不为无 穷大)，保持的信号有所衰减，且由于各路信号保 持时间不同，致使各个保持信号的衰减量不同。 不能获得严格意义上的同步输入。
15
自动化学院
25
自动化学院
NUST
电气测试系统原理
1、传感器的主要技术要求：
(1) 具有将被测量转换为后续电路可用电量的功能，转 换范围与被测量实际变化范围(变化幅度范围、变化频率范 围)相一致。 (2) 转换精度符合整个测试系统根据总精度要求而分配 给传感器的精度指标(一般应优于系统精度的十倍左右)，转 换速度应符合整个系统要求。(说明) (3) 满足被测介质和使用环境的特殊要求，如耐高温、 耐高压、防腐、抗振、防爆、抗电磁干扰、体积小、质量轻 和不耗电或耗电少等。 (4) 满足用户对可靠性和可维护性的要求。
在多路转换开关前，给每路信号通路各加一个采 样／保持器，使多路信号采样在同一时刻进行， 即同步采样(为该结构的最大特点)。 各自的保持电路保持采样信号幅值，多路转换开 关分时切换进入公用的S／H和A／D电路，将保持 的采样幅值转换成数据输入主机(分时转换)。 消除分时采集型结构的时间偏斜误差，同时也能 满足同步采集要求，电路又比较简单。
模拟输入通道是测控系统中被测对象与计算机 之间的联系通道。 输入通道应包含有以下两大环节： a、传感器电路： 将被测各非电物理量转换为可用的电信号； b、数据采集电路： 将模拟电信号转换为数字电信号。
6
自动化学院
NUST
电气测试系统原理
说明
除数字传感器外，大多数传感器都是将模拟非 电量转换为模拟电量； 这些模拟电量通常不宜直接用数据采集电路进 行数字转换，还需进行适当的信号调理。
32
自动化学院
NUST
电气测试系统原理
(3) 集成传感器 将传感器与信号调理电路做成一体。如将应变 片、应变电桥、线性化处理电路、电桥放大电路等 做成一体，构成集成压力传感器。集成传感器可减 轻输入通道的信号调理任务，简化通道结构。(例) (4) 光纤传感器 信号拾取、变换、传输通过光纤实现，避免电 路系统的电磁干扰。信号输入通道中采用光纤传感 器从根本上解决由现场通过传感器引入的干扰。
23
自动化学院
NUST
电气测试系统原理
二、传感器的选用
传感器选用时面临的问题： 测控系统中传感器的作用(精度、变换信号等方面) 传感器技术的发展
测控系统中传感器选择的多样性
( 例)
24
自动化学院
NUST
电气测试系统原理
正确选用传感器的原则
1）明确所设计的测量系统需什么样的传感器， 即系统对传感器的技术要求；来确定传感器的类型 及指标要求。(说明) 2）了解哪些可供选择的传感器，把同类产品的 指标和价格进行对比，挑选合乎要求的性能价格比 最高的传感器。 (说明)
7
自动化学院
Easy on-PC 操作手册说明书
Easy on-PC操作手册版本 V03b注意此手册中的信息仅适用于软件V1.5.x.x 版本。
不适用于早期的软件版本。
由于产品不断更新，此手册中的信息如有更改，恕不通知© ndd Medizintechnik AG, Zurich, Switzerland.版权所有。
此手册中所有内容未经ndd 书面许可不得转载。
ndd™, the ndd logo™ 以及 spirette™ 所有权归ndd Medizintechnik AG 所有。
nddMedizintechnik AG Technoparkstrasse 1CH-8005 Zürich, Switzerland 电话：+41 44 445 2530传真：+41 44 445 2531www.ndd.chUSAndd Medical Technologies 2 Dundee ParkAndover, MA 01810电话： 1 978 470 0923传真： 1 978 470 09241前言51.1 CE标志信息51.2 许可条款51.3 修订历史61.4 手册用途61.5 阅读对象61.6 模式61.7 安全信息71.8 预期用途111.9 医用电气设备的描述111.10 Easy on-PC 传感器的设计和运行121.11 系统要求132启动和准备142.1 软件安装142.2 连接流量传感器192.3 准备流量传感器222.4 启动软件程序233执行测试243.1 选择/收入一个病人243.2 选择一个测试283.3 用力肺活量(FVC/FVL)293.4 肺活量（SVC）393.5 最大自主通气量(MVV)423.6 支气管激发试验443.7 快速测试503.8 结束测试503.9 检索/打印存储的测试513.10 趋势视图543.11 重要参数的定义563.12 编辑病人数据583.13 质量信息/ 等级（详细信息）593.14 系统解释643.15 回顾性测试评估，进入评论64 4卫生、清洁、维护、处置67 5系统设置73 6故障排除技巧897技术指标90 8技术说明92 9订单信息94 10附录9510.1 解释9510.2 预测值9910.3 GDT 界面10010.4 报告设计器10610.5 电磁兼容性 (EMC)11010.6 屏幕显示的快速参考指南11410.7 文献1281前言1.1CE标志信息⏹此产品Easy on-PC具有 CE 标志 CE-120 (公告机构 SGS) ，表明其符合医疗装置93/42/EEC理事会指令并达到了此指令中附录I的基本要求。
第二章电力系统分析 等值电路
三相三线制的导线，可三角排列，也可水平排列；
多回路导线同杆架设时，可三角、水平混合排列，也可全 部垂直排列；
电压不同的线路同杆架设时，电压较高的线路应架设在上
面，电压较低的线路应架设在下面； 架空导线和其他线路交叉跨越时，电力线路应在上面，通 讯线路应在下面。
杆塔：用来支撑导线和避雷线，并使导线与导线、导线与大 地之间保持一定的安全距离。 杆塔的分类 按材料分：有木杆、钢筋混凝土杆（水泥杆）和铁塔。 按用途分：有直线杆塔（中间杆塔）、转角杆塔、耐张杆 塔（承力杆塔）、终端杆塔、换位杆塔和跨越杆塔等。 横担：电杆上用来安装绝缘子。常用的有木横担、铁横担
1 x 1 x x x U chx Z I shx (e e )U 2 (e e ) Z C I 2 2 C 2 2 2 （2-24）
1 1 x )e x I (U 2 Z C I 2 )e (U 2 Z C I 2 2 2
2.1.2 输电线路的参数计算
1．架空线路的参数计算 电阻：反映有功功率损耗
S 导线的交流电阻比直流电阻增大0.2%～1%，主要是因为：
导线单位长度直流电阻为： r1
应考虑集肤效应和邻近效应的影响； 导线为多股绞线，每股导线的实际长度比线路长度大(2%);
导线的额定截面（即标称截面）一般略大于实际截面。
2．电缆线路
电缆的结构：包括导体、绝缘层和保护包皮三部分。 导体：由多股铜绞线或铝绞线制成。 分为单芯、三芯和四芯等 种类。单芯电缆的导体截面是
圆形的；三芯或四芯电缆的导
体截面除圆形外，更多是采用 扇形，如图2-3所示。
图2-3 扇形三芯电缆
1—导体 2—纸绝缘 3—铅包皮 4—麻衬 5—钢带铠甲 6—麻被
第2章 微机保护基础(1)
1、电压变换器（UV）
电压变换器原理接线如图2-11所示，UV原方与电压互感器相 联，TV二次侧有工作接地，UV副方的“直流地”为保护电源 的0V，电容C容量很小，起抗干扰作用。
图2-11 电压变换器应用
2、电流变换器（UA）
电流变换器与电压变换器不同，从UA原方看进去，输入阻抗 很小，对于负载而言UA可以看成一个电流源。电流变换器应 用接线如图2-12所示。
图2-4 采样保持过程示意图
2) 采样频率的选择
采样间隔Ts 的倒数称为采样频率fs。
采样频率越高，要求CPU 的运行速度越高。 因为微机保护是一个实时系统，数据采集系 统以采样频率不断地向微型机输入数据，微 型机必须要来得及在两个相邻采样间隔时间 Ts内处理完对每一组采样值所必须做的各种 操作和运算，否则CPU 跟不上实时节拍而无 法工作。相反，采样频率过低，将不能真实 地反映采样信号的情况。 采样函数为一周期信号,采样间隔Ts太大，就 会有一部分相互交迭，新合成的X(f)*G(f)图 形与X(f)/Ts不一致，这种现象称为迭混。 为了避免迭混以便采样后仍能准确地恢复原 信号，采样频率fS必须大于信号最高频率fC 的两倍，即fS＞2fC，这就是采样定理。
<1>采样频率的方式选择
<2>.对多个模拟输入信号的采样方式
微机继电保护绝大多数的算法都是基于多个 模拟输入信号（如三相电压、三相电流等） 采样值进行计算的。如何对多个信号进行采 样，根据多个模拟输入信号在采样时刻上的 对应关系，可分别采用以下三种采样方式： 1、同时采样 2、顺序采样 3、分组同时采样
例
图
MAX125内部结构图
2.1.1
模拟数据采集系统
电气预防性试验规程
电气预防性试验规程电气预防性试验规程 QJ/ZFD—06—02.008—2000 1总则1.1 试验结果应与历次试验结果相比较,与同类设备试验结果相比较,参照相关的试验结果,根据变化规律和趋势,进行全面分析后做出判断。
1.2 遇到特殊情况需要改变试验项目、周期或要求时，对主要设备需经上一级主管部门审查批准后执行;对其它设备可由本单位工程师审查批准后执行。
1.3 110KV以下的电力设备，应按本规程进行耐压试验(有特殊规定者除外)。
110KV及以上的电力设备，在必要时应进行耐压试验。
50H交Z流耐压试验，加至试验电压后持续时间，凡无特殊说明者，均为1min;其它耐压试验的试验电压施加时间在有关设备的试验要求中规定。
非标准电压等级的电力设备的交流耐压试验值，可根据本规程规定的相邻电压等级按插入法计算。
充油电力设备在注油后应有足够的静止时间才可进行耐压试验。
静止时间如无制厂规定，则应依据设备的额定电压满足以要求:500KV >72小时220及330KV >48小时110KV及以下 >24小时 1.4 进行耐压试验时,应尽量将连在一起的各种设备分离开来单独试验(制造厂装配的成套设备不在此限),但同一试验电压的设备可以连在一起进行耐压试验。
已有单独试验记录的若干不同试验电压的电力设备，在单独试验有困难时，也可以边在一起进行试验，此时，试验电压采用所连接设备中最低试验电压。
1.5 当电力设备的额定电压实际使用的额定工作电压不同时，应根据下列原则确定试验电压:a)当采用额定电压较高的设备以加强绝缘时，应按照设备的额定电压确定其试验电压;b)当采用额定电压较高的设备作为代用设备时，应按照实际使用的额定电压确定其试验电压;c) 为满足高海拔地区的要求而采用较高电压等级的设备时，应在安装地点按实际使用的额定电压确定其试验电压。
1.6 在进行与温度有关各种试验时(如测量直流电阻、绝缘电阻、介质损、泄漏电流等)，应同时测量被度品的温度和周围空气的温度和湿度。
VA7022_DS_1.2_CH-中星微双节锂电池保护芯片
VA7022 对每种保护状态都有相应的恢复条件，当 恢复条件满足以后，COUT/DOUT由低电平变为高电平， 使Q1/Q2 由截止变为导通，从而进入正常状态。
μA
数据手册 （版本 1.2）
无锡中星微电子 1999-2012 版权所有
4
功能框图
VDD
+ -
OCU
+ -
ODU VC
+ -
OCD
+ -
ODD
VSS
VA7022
振荡电路
计数器
延迟缩短
逻辑电路
电平位移
延迟电路
短路保护
+
+
ECI
逻辑电路
EDI
VM 输出控制
图-3 VA7022 功能框图
DOUTU/D VOCRU/D TOC TOCR VODU/D VODRU/D TOD TODR VEDI TEDI TEDIR VECI TECI TECIR VSHORT TSHORT RVMS RVMD VCOL VCOH VDOL VDOH IDD IS
测试条件
VBATU/D=0V, 升高（VDD-VM）
图-2 VA7022 管脚排列 (不成比例)
数据手册 （版本 1.2）
无锡中星微电子 1999-2012 版权所有
2
引脚描述
VA7022
[表-3] 引脚描述 引脚名称 引脚序号
DOUT
1
COUT
2
VM
3
ETAP实验指导书

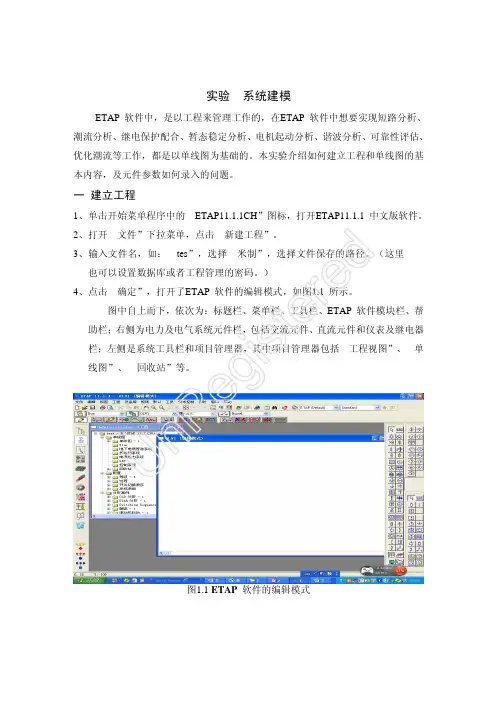

实验1 系统建模ETAP 软件中，是以工程来管理工作的，在ETAP 软件中想要实现短路分析、潮流分析、继电保护配合、暂态稳定分析、电机起动分析、谐波分析、可靠性评估、优化潮流等工作，都是以单线图为基础的。
