初中物理凸透镜成像规律及其应用专题复习
初中物理凸透镜成像规律及其应用专题复习
初中物理凸透镜成像规律及其应用专题复习初中物理凸透镜成像规律及其应用专题复习【中考要求】1、通过实验，认识凸透镜的会聚作用和凹透镜的发散作用。
2、探究并知道凸透镜成像的规律。
3、了解凸透镜成像的应用凸透镜成像是中考热点，在中考中常以填空、选择、作图或实验的形式出现。
【考点集训】考点①透镜1、透镜的概念：透镜有两类：中间厚，边缘薄的叫_________。
中间薄，边缘厚的叫_________。
凸透镜对光线有_________作用，所以又叫_________透镜。
凹透镜对光线有_________作用，所以又叫_________透镜。
主轴：通过两个球面球心的线叫做透镜的_________。
光心：光线通过透镜上某一点时，光线传播方向不变______，这一点叫光心。
焦点：平行于主光轴的光线经凸透镜折射后会聚在主光轴上一点（经凹透镜折射后要发散，折射光线的反向延长线相交在主轴上一点）这一点叫透镜的______，考点③透镜应用眼睛和眼镜1、成像原理: 从物体发出的光线经过_________等一个综合的凸透镜在视网膜上行成______，______的___像，分布在视网膜上的视神经细胞受到光的刺激，把这个信号传输给大脑，人就可以看到这个物体了。
2、近视及远视的矫正:近视眼要戴___透镜,远视眼要戴___透镜.五、显微镜和望远镜1、显微镜: 显微镜镜筒的两端各有一组透镜，每组透镜的作用都相当于一个凸透镜，靠近眼睛的凸透镜叫做目镜，靠近被观察物体的凸透镜叫做物镜。
来自被观察物体的光经过物镜后成一个放大的实像，道理就像投影仪的镜头成像一样；目镜的作用则像一个普通的放大镜，把这个像再放大一次。
经过这两次放大作用，我们就可以看到肉眼看不见的小物体了。
2、望远镜:有一种望远镜也是由两组凸透镜组成的。
靠近眼睛的凸透镜叫做目镜，靠近被观察物体的凸透镜叫做物镜。
我们能不能看清一个物体，它对我们的眼睛所成“视角”的大小十分重要。
望远镜的物镜所成的像虽然比原来的物体小，但它离我们的眼睛很近，再加上目镜的放大作用，视角就可以变得很大。
专题1：凸透镜成像规律及应用(原卷版+解析)
专题1：凸透镜成像规律及应用凸透镜成像规律及应用是初中物理中重难点之一，也是各省市中考必考考点之一。
凸透镜考查较为难些，有时还以多选的形式出现，综合考查整章内容，具有较高的选拔功能。
一、凸透镜成像规律：1、 凸透镜静态成像规律物距(u)u>2f u=2f f<u<2f u=f u<f 像距(v)f<v<2f v=2f v>2f 不成像 v>u 正倒倒立 倒立 倒立 正立 大小缩小 等大 放大 放大 虚实实像 实像 实像 虚像 应用照相机、摄像机测焦距 幻灯机、电影机、投影仪 强光聚焦手电筒、平行光线 放大镜 特点二倍焦距分大小 一倍焦距分虚实 物像位置关系物像异侧 物像异侧 物像异侧 物像同侧 成像作图 也可以结合下图记忆：2、凸透镜成像动态规律：（1）透镜位置不变，移动蜡烛、光屏：①成实像时，物近像远像变大（或物远像近像变小）：蜡烛越靠近透镜，像变得离透镜越远，像变得越大；反之，蜡烛越远离透镜，像变得越靠近透镜越，像变得越小。
②成虚像时，物近像近像变小（或物远像远像变大）：蜡烛越靠近透镜，像越靠近透镜，像越小；反之，蜡烛越远离透镜，像越远离透镜，像越大。
（2）蜡烛和光屏不动，移动透镜：当移动后的物距等于原来像距时光屏上可以再次成清晰的像。
（3）透镜位置不变，将蜡烛与光屏互换位置：根据光路的可逆性可知，原来成倒立、缩小像时，互换位置后，成倒立、放大的像；原来成倒立、放大像时，互换位置后，成倒立、缩小的像。
3、在凸透镜与蜡烛之间加眼镜(或透镜)（1）光屏上成清晰像时，在凸透镜与蜡烛之间加透镜(或眼镜)后，为使光屏上仍成清晰像时光屏或蜡烛移动方向判断：①在凸透镜与蜡烛之间加远视眼镜(凸透镜):将光屏向靠近透镜方向移动或蜡烛向靠近透镜方向移动，光屏上可再次成清晰的像（凸透镜对光线有会聚作用，凸透镜前再加一个凸透镜时，会使光线提前会聚，像成在光屏前方）。
②在凸透镜与蜡烛之间加近视眼镜(凹透镜):将光屏向远离透镜方向移动或蜡烛向远离透镜方向移动，光屏上可再次成清晰的像（凹透镜对光线有发散作用，凸透镜前再加一个凹透镜时，会使光线延迟会聚，像成在光屏后方）。
人教版(2024)八年级上册物理+第五章透镜及其应用 复习课件
显微镜
显微镜 ：
目镜： 靠近眼睛的凸 透镜。
物镜： 靠近被观察物体的 凸透镜。
物镜 ：物体成一个放大的实像 目镜 ：象一个放大镜，将像再次放大
望远镜
物镜 ：远处的物体在焦点 附近成实像
目镜 : 象一个放大镜，将 像再次放大
天文望远镜 ：
目镜：靠近眼睛的凸透镜。 物镜：靠近被观测物体的凸透镜。
望远镜的物镜的直径很大，能够会聚更多的光，使得所成的像更明亮。
注意： 1.蜡烛、凸透镜、光屏应调整在同一直线上。
2.烛焰的中心、凸透镜的中心、光屏的中心 应调整在同一高度。
凸透镜成像规律及应用（口诀）（实验）
序号 条件
特点
像
应用
1 u＞2f
倒立、缩小、实像
f＜v＜2f 照相机
2 u=2f
倒立、等大、实像
v=2f
测焦距
3 f＜u＜2f 倒立、放大、实像
v＞2f
焦距 焦点到光心的距离
凹透镜 概念 中间薄边缘厚
光学性质 发散
U>2f f<v<2f 倒立缩小的实像
特点 U=2f v=2f 倒立等大的实像
凸透镜成像
f<U<2f v>2f 倒立放大的实像
U=f
不成像
U<f
正立放大的虚像
规律 一焦分虚实二焦分大小物近像远像变大（实）物近像近
像变小（虚）
照相机 利用U>2f 倒立缩小的实像的原理
过虚焦点。
光线，折射后平行 于主光轴。
如何测量凸透镜的焦距？
答: 将凸透镜正对着太阳光，再把一 张白纸放在它 的另一侧，来回移动，直到纸上的光斑变得最 小、最亮。测量出这个最小、最亮的光斑到凸 透镜的距离就是凸透镜的焦距。
八年级上册物理《凸透镜成像》期末必考点梳理
1.凸透镜：中间厚两边薄，对光线具有会聚作用
2.凹透镜：中间薄两边厚，对光线具有发散作用
3.图甲透镜对光线具有会聚作用，应该是凸透镜；图乙透镜对光线具有会聚作用，应该是凹透镜。
4.三条特殊的光线
5.下图中凸透镜的焦距有10cm.(平行光线经过凸透镜折射后过焦点)
6.凸透镜成像规律
技巧：一倍焦距分虚实；二倍焦距分大小。
实像异侧倒；虚像同侧正。
物近像远像变大，1倍焦距内反变化。
换焦距大的透镜，物距不变时，像变大。
补充考点：凸透镜成像的大小与物体大小、凸透镜焦距以及物体到凸透镜的距离有关，做这类型实验时要注意控制变量。
7.凸透镜的应用
8.视角：物体对眼睛所成视角的大小不仅和物体本身的大小有关，还和物体到眼睛的距离有关。
9.近视眼和远视眼。
凸透镜成像规律专题复习
实像
光线实际汇聚形成的像，可以用光屏 接收。
成像原理
光的折射
当光线经过凸透镜时，由于透镜 的折射作用，光线的传播方向发 生变化，形成实像或虚像。
焦距
光线经过凸透镜汇聚的点称为焦 点，从物点到焦点的距离称为物 距，从像点到焦点的距离称为像 距。
像距与物距的关系
当物距大于焦距时， 成倒立、缩小的实像， 像距小于物距。
投影仪的分辨率和色彩表 现影响投影图像的清晰度 和色彩还原度。
放大镜
工作原理
放大镜通过将物体反射的光线聚 焦在眼睛上，形成正立、放大的
虚像。
焦距选择
不同焦距的放大镜适用于不同距离 的观察，短焦距放大镜适合近距离 观察，长焦距放大镜适合远距离观 察。
材质和形状
高质量的放大镜通常由光学玻璃制 成，具有球面或非球面的形状，以 提供更清晰的图像。
大于两倍焦距。
练习题与答案解析
1. 题目
一物体放在凸透镜前，在凸透镜另一侧的光屏上成一个放大的像，则物距的范 围是( )
答案解析
根据凸透镜成像规律，当物体位于一倍到两倍焦距之间时，所成的像是放大的 实像。因此，正确答案是C。
练习题与答案解析
01
02
03
04
2. 题目：一物体放在凸透镜前 ，在凸透镜另一侧的光屏上成 一个缩小的像，则物距的范围
03
凸透镜成像规律实验
实验目的
探究凸透镜成像规律，理解物 距、像距、焦距之间的关系。
培养观察、记录和归纳总结的 能力。
培养实验操作技能和科学探究 精神。
实验器材
凸透镜
记录本 尺子
光屏 点光源
实验步骤与记录
1. 调整点光源和凸透镜位置

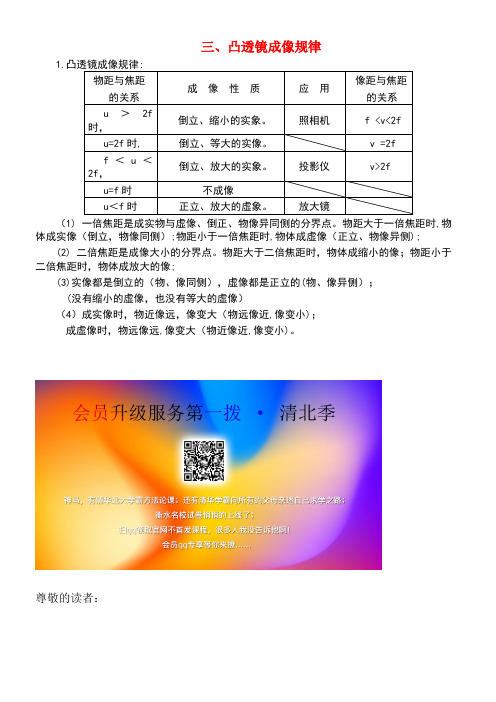

八年级物理上册第五章透镜及其应用三凸透镜成像规律知识点汇总新人教版(最新整理)
三、凸透镜成像规律1.凸透镜成像规律:物距与焦距的关系成像性质应用像距与焦距的关系u＞2f时，倒立、缩小的实象。
照相机 f <v<2fu=2f时,倒立、等大的实像。
v =2ff＜u＜2f，倒立、放大的实象。
投影仪v>2fu=f时不成像u＜f时正立、放大的虚象。
放大镜（1) 一倍焦距是成实物与虚像、倒正、物像异同侧的分界点。
物距大于一倍焦距时,物体成实像（倒立，物像同侧）;物距小于一倍焦距时,物体成虚像（正立、物像异侧);(2) 二倍焦距是成像大小的分界点。
物距大于二倍焦距时，物体成缩小的像；物距小于二倍焦距时，物体成放大的像;(3)实像都是倒立的（物、像同侧），虚像都是正立的(物、像异侧）；(没有缩小的虚像，也没有等大的虚像）（4）成实像时，物近像远，像变大（物远像近,像变小)；成虚像时，物远像远,像变大（物近像近,像变小)。
尊敬的读者：本文由我和我的同事在百忙中收集整编出来，本文档在发布之前我们对内容进行仔细校对，但是难免会有不尽如人意之处，如有疏漏之处请指正，希望本文能为您解开疑惑,引发思考。
文中部分文字受到网友的关怀和支持，在此表示感谢！在往后的日子希望与大家共同进步，成长。
This article is collected and compiled by my colleagues and I in our busy schedule. We proofread the content carefully before the release of this article, but it is inevitable that there will be some unsatisfactory points. If there are omissions, please correct them. I hope this article can solve your doubts and arouse your thinking. Part of the text by the user's care and support, thank you here! I hope to make progress and grow with you in the future.。
凸透镜成像知识点总结
凸透镜成像知识点总结一、凸透镜成像规律。
1. 物距（u）、像距（v）和焦距（f）的关系。
- 当u > 2f时，f < v<2f，成倒立、缩小的实像。
例如：照相机就是利用这一原理工作的，被拍摄的物体在镜头（凸透镜）的二倍焦距以外，在底片（光屏）上成倒立、缩小的实像。
- 当u = 2f时，v = 2f，成倒立、等大的实像。
这一特点可用于测量凸透镜的焦距，当物距和像距相等且都等于2f时，就可以确定f=(u)/(2)（或f=(v)/(2)）。
- 当f < u<2f时，v>2f，成倒立、放大的实像。
投影仪就是利用这个原理制成的，幻灯片（物体）在镜头（凸透镜）的一倍焦距和二倍焦距之间，在屏幕（光屏）上成倒立、放大的实像。
- 当u = f时，不成像。
因为平行于主光轴的光线经凸透镜折射后不能会聚，从另一侧射出的光线是平行光。
- 当u < f时，v>u，成正立、放大的虚像。
放大镜就是利用这个原理工作的，物体在凸透镜的一倍焦距以内，通过凸透镜看到的是正立、放大的虚像，虚像与物体在同侧。
2. 像的性质。
- 实像：是由实际光线会聚而成的，可以用光屏承接，实像都是倒立的。
- 虚像：是由光线的反向延长线会聚而成的，不能用光屏承接，虚像都是正立的。
3. 动态变化规律。
- 当物距减小时（在u>f范围内），像距增大，像变大。
例如：用投影仪时，当幻灯片靠近镜头（物距减小），屏幕上的像会变大（像距增大）。
- 当物距增大时（在u>f范围内），像距减小，像变小。
例如：用照相机拍照时，当被拍摄物体远离镜头（物距增大），底片上的像会变小（像距减小）。
- 当物体从无穷远处向凸透镜靠近时（u>f），像从焦点向无穷远处移动，像逐渐变大。
二、实验探究凸透镜成像规律。
1. 实验器材。
- 光具座、蜡烛、凸透镜、光屏、火柴等。
2. 实验步骤。
- 把蜡烛、凸透镜、光屏依次安装在光具座上，点燃蜡烛，使烛焰、凸透镜、光屏的中心大致在同一高度，目的是使像成在光屏的中央。
单元专项提升01 凸透镜成像规律及应用(原卷版)
单元专项提升01 凸透镜成像规律及应用1.探究凸透镜成像规律。
2.利用凸透镜成像的规律解决问题。
3.生活中的透镜。
知识点一、探究凸透镜成像的规律常考考查方向：（1）调整烛焰、透镜、光屏三者的中心在同一高度，目的是让烛焰的像成在光屏的中央；（2）在做实验时, 某同学无论怎样移动光屏, 都无法在光屏上观察到烛焰的像。
发生这一现象可能原因有哪些？可能原因有：①烛焰、凸透镜、光屏的中心不在同一高度上；②蜡烛的位置在透镜的一倍焦距以内；③蜡烛的位置在透镜的焦点上；④当成放大的实像时，像距较大，光具座长度不够。
（3）用卡片把透镜遮住一部分，光屏上得到烛焰的像有什么变化？光屏上像的性质不变，还是完整的，但亮度会变暗些。
（4）成实像时，将蜡烛和光屏调换位置时，在光屏上仍能成实像。
原因是：光路可逆。
（5）发光二极管比蜡烛的优势：发光二极管亮度更亮，光源稳定，成像稳定。
（6）发光二极管的形状的要求：选择上下、左右都不对称的形状。
（7）蜡烛长度变短时，像在光屏上的位置怎样变化？为了使像仍成在光屏的中央，应该怎样进行调节？像将会向上移动。
调节方法：①将光屏向上移动；②将蜡烛向上移动；③将透镜和光屏向下调节。
（8）当物距不变时，改变凸透镜的焦距，像距和像的大小会发生变化。
当物距不变时，凸透镜焦距越大，像距变大，像变大。
（9）水透镜：注水时水透镜焦距变小，当物距不变时，要使光屏上重新出现清晰的像，则要将光屏向靠近透镜的方向移动；抽水时水透镜的焦距变大，当物距不变时，要使光屏上重新出现清晰的像，则要将光屏向远离透镜的方向移动。
二、凸透镜成像规律及应用物距u与焦距f的关系像的性质像距v与焦距f的关系相对凸透镜的位置应用正倒大小虚实u>2f 倒立缩小实像f<v<2f 与物异侧照相机u=2f 倒立等大实像v=2f 与物异侧测焦距f<u<2f 倒立放大实像v>2f 与物异侧投影仪u=f 不成像u<f 正立放大虚像——与物同侧放大镜2.成实像时，物体距离透镜越近，像距离透镜越远，像越大；物体距离透镜越远，像距离透镜越近，像越小。
2024年中考物理专题复习—用“图像法”突破凸透镜成像规律问题
2024年中考物理专题复习—用“图像法”突破凸透镜成像规律问题一、图像法适合记背困难的同学！①画出坐标轴：纵轴为u，横轴为υ（可颠倒）；②在坐标轴上标出焦距和2倍焦距；③标出点（f，f）；④若u>2f，在u轴找出大于2f的位置，连接（f，f）点，如图中红线，与υ轴的交点在f与2f 之间，说明f<υ<2f，成倒立缩小的实像。
向下画线为倒立，向上画线为正立，υ轴正方向为同侧实像，υ轴负方向为异侧虚像，放大缩小看交点。
下表用于对照检查：u与f关系υ与f关系υ与u关系正倒大小虚实同异侧应用u>2f f<υ<2fυ>u倒立缩小实像异侧照相机u=2fυ=2fυ=u倒立等大实像异侧二倍法测焦距f<u<2fυ>2fυ<u倒立放大实像异侧投影仪u=f不成像，获得平行光测焦距u<fυ>｜u｜正立放大虚像同侧放大镜二、典例引领1.在“探究凸透镜成像规律”的实验中，蜡烛、凸透镜和光屏的位置如图所示，烛焰在光屏上恰好成清晰的像。
下列说法正确的是（）A.照相机应用了这一成像规律B.所成的像是倒立，放大的实像C.在蜡烛燃烧的过程中，光屏上的像会向下移动D.保持透镜不动，蜡烛向左移动一段距离，它成的像将变大解析：①看图：物距u=15cm，像距υ=30cm，蜡烛燃烧变短→像变矮→上移；②画坐标图，虚线大括号可代表物的大小和像的大小。
2.已知凸透镜的焦距为15cm，下列说法正确的是（）A.当物距为10cm时，成正立、放大的实像B.当物距为10cm时，成倒立、缩小的实像C.当物体从距凸透镜20cm处远离凸透镜时，像逐渐变大D.当物体从距凸透镜20cm处远离凸透镜时，像逐渐变小解析：3.如图所示，烛焰在光屏上刚好成清晰的像。
透镜不动，将蜡烛移至40cm刻度处，移动光屏，在光屏上能观察到（）A.倒立、缩小的实像B.倒立、放大的实像C.正立、放大的虚像D.光屏上不能呈现像解析：看图：物距u=50cm－20cm=30cm，像距υ=80cm－50cm=30cm，则u=υ=2f=30cm，得f=15cm；将蜡烛移至40cm刻度处，有u=10cm<f，成正立、放大的虚像，虚像不能被光屏承接。
中考物理凸透镜成像专题复习-2023年学习资料
例：在利用蜡烛研究凸透镜成像的实验中-凸透镜的焦距是10cm,点燃的蜡烛放在距-凸透镜15cm处，在凸透镜 一侧的光屏上-观察到了蜡烛清淅的像，这个像一定是（A-A倒立放大的实像-B倒立缩小的实像-C正立放大的实像 D正立放大的虚像-2020/3/22
例：一个物体到凸透镜的距离是30cm时，在-光屏上得到一个放大的实像，若把物体沿凸-透镜的主光轴移到距凸透 65cm处，则成像-的情况是（倒立缩小的实像-解析：凸透镜所成像的性质与物距有关，由-第一次成倒立放大的实 可知：f<u<2f,即-f<30cm<2f,解得：15cm<f<30cm,当物-距为65cm,u>2f。所 成倒立缩小的实像。-2020/3/22
交流合作-实验思考-3、当成实像时，-如用手挡住透镜的-上半部，猜一猜，光屏上的像可能有-什么变化？-20 0/3/22
能成完整的像，像变暗了。-2020/3/22
实验拓展-1、在实验中，你能发现实像和虚像的分界点在什么位置吗？-焦点是实像和虚像的分界点-2、在实验中， 能发现放大的像和缩小的像的分界点在什-二倍焦距是缩小像和放大像的分界点-2020/3/22
小结探究凸诱镜成像的规律-记忆口诀2：光屏接到像的位置-在1f以外物近像远像增大，-物远像近像变小。-1区 :2区：-3区-光屏位置1-光屏位置3-光屏位置5-2f-光屏位置2-动画-光屏位置4
凸透镜成像的规律-物距u-像的性质-应用-倒立或-放大或-实像或-像距v-正立-缩小-虚像-一束平行光-实 点-V=f-测凸透镜焦-u>2f-f<v<2f-照相机-u=2f-等大-v-2f-f<u<2f-v>2f影仪-u=f-不成像、得到一束平行光-u<f-放大镜
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
初中物理凸透镜成像规律及其应用专题复习1、透镜的概念：透镜有两类：中间厚，边缘薄的叫_________。
中间薄，边缘厚的叫_________。
凸透镜对光线有_________作用，所以又叫_________透镜。
凹透镜对光线有_________作用，所以又叫_________透镜。
主轴：通过两个球面球心的线叫做透镜的_________。
光心：光线通过透镜上某一点时，光线传播方向不变______，这一点叫光心。
焦点：平行于主光轴的光线经凸透镜折射后会聚在主光轴上一点（经凹透镜折射后要发散，折射光线的反向延长线相交在主轴上一点）这一点叫透镜的______，焦点到光心的距离，叫______，用___表示。
2、凸透镜的光学性质：a平行于主光轴的光线经凸透镜折射后过焦点；b过焦点的光线经凸透镜折射后平行于主光轴；c过光心的光线方向不变。
考点②凸透镜成像规律及应用：物距u 像的性质像距v 应用倒、正放、缩虚、实u>2fu=2ff<u<2fu<f眼睛和眼镜1、成像原理: 从物体发出的光线经过_________等一个综合的凸透镜在视网膜上行成______，______的___像，分布在视网膜上的视神经细胞受到光的刺激，把这个信号传输给大脑，人就可以看到这个物体了。
2、近视及远视的矫正:近视眼要戴___透镜,远视眼要戴___透镜.五、显微镜和望远镜1、显微镜: 显微镜镜筒的两端各有一组透镜，每组透镜的作用都相当于一个凸透镜，靠近眼睛的凸透镜叫做目镜，靠近被观察物体的凸透镜叫做物镜。
来自被观察物体的光经过物镜后成一个放大的实像，道理就像投影仪的镜头成像一样；目镜的作用则像一个普通的放大镜，把这个像再放大一次。
经过这两次放大作用，我们就可以看到肉眼看不见的小物体了。
2、望远镜:有一种望远镜也是由两组凸透镜组成的。
靠近眼睛的凸透镜叫做目镜，靠近被观察物体的凸透镜叫做物镜。
我们能不能看清一个物体，它对我们的眼睛所成“视角”的大小十分重要。
望远镜的物镜所成的像虽然比原来的物体小，但它离我们的眼睛很近，再加上目镜的放大作用，视角就可以变得很大。
【常见题型】类型一：解释现象1、某物体放在凸透镜前20cm处时，在光屏上得到了物体倒立缩小的清晰实像，则该凸透镜的焦距可能是（）A．20cm B．15cm C．10cm D．5cm2、观察洋葱表皮细胞和观察蜗牛爬行用到的工具分别是（）A.显微镜、放大镜B．放大镜、放大镜C．显微镜、显微镜D．放大镜、显微镜3、右图中a、b是同一人的两幅照片，b图中他拿的眼镜（）A．属于凸透镜，可用于矫正近视眼B．属于凸透镜，可用于矫正远视眼C．属于凹透镜，可用于矫正远视眼D．属于凹透镜，可用于矫正近视眼4、放电影时，电影胶片上的图案经凸透镜在银幕上成的是（）A、倒立、放大的虚像B、正立、放大的实像C、正立、放大的虚像D、倒立、放大的实像5、“五·四”青年节那天，学校请来摄影师给我们拍毕业照，列好队后，摄影师发现有几位同学没有进入取景框内，这时他重新调整照相机的正确方法是（）A．照相机向前移，镜头向前伸B．照相机向前移，镜头向后缩C．照相机向后移，镜头向前伸D．照相机向后移，镜头向后缩6、检修工人在查看线路密集的电路板时，为了看清线路的连接情况，常透过一个较大的透镜进行观察，这个透镜应该是________透镜(填“凸”或“凹”)，工人看到的是放大的________(填“实”或“虚”)像，电路板到透镜的距离应________焦距；检修时还用到了照明灯，这是为了照亮________ (填“透镜”或“电路板”)．类型二：凸透镜成像实验1、小明用凸透镜、蜡烛、光屏和刻度尺等器材探究凸透镜成像规律。
⑴如图所示，为了测出凸透镜的焦距，小明同学将凸透镜正对着太阳光，再把光屏放在它的另一侧，改变凸透镜与光屏的距离，直到光屏上出现一个最小的光斑，就可以测出该凸透镜的焦距为______cm。
⑵请在图中画出凸透镜的主光轴。
⑶小明将烛焰、凸透镜和光屏的中心调到同一高度后，在水平桌面上无论怎样移动光屏，都不能承接到烛焰的像，原因可能是_________________________________。
⑷实验一段时间后，蜡烛变短了，要使烛焰的像仍然成在光屏的中心，应该将光屏向______移动。
第2题图2、在做“探究凸透镜成像规律”的实验时（1）小刚发现所用的凸透镜没有标明焦距，请你帮他设计出一种测凸透镜焦距的方法。
方法：_____________________________________________________________________________ ___。
（2）小刚实验时，蜡烛、凸透镜、光屏在光具座上摆放的位置如图所示，其中明显需要调整的是________。
若测得凸透镜的焦距f=10㎝，调整后，移动光屏得到一个清晰的蜡烛的像，该像是倒立、________（选填“放大”或“缩小”）的________像（选填“实”或“虚”）。
（3）此时，小刚把自己的近视眼镜放在蜡烛和凸透镜之间靠近凸透镜的位置，结果光屏上原来清晰的像变得模糊了，若不改变蜡烛和凸透镜的位置，应将光屏向________（选填“远离”或“靠近”）凸透镜的方向移动，才能使蜡烛的像变得清晰。
3、在探究“凸透镜成像规律”的实验中，小欣记录的部分实验数据如下表；焦距次数物距u/cm像距v/cm像的性质虚实大小倒正f= l0cm 1 45 13实像 a230 153 18 22实像 b 4 16 25(1)表格中有几项内容漏写了，请你帮助填补：a________；b________。
(2)实验过程中小欣观察到第2次所成的像________（填“大于”、“等于”或“小于”）第1次所成的像。
(3)当把蜡烛调到距离透镜8cm的位置时，小欣发现无论移动光屏，光屏上始终得不到像。
为了观察到这时所成的像，眼睛和蜡烛应该在凸透镜的________（“同”或“异”）侧。
类型三：作图1、请你完成如图的光路图。
2、已知凸透镜的焦距是5cm，物体AB、凸透镜在光具座上的位置如图所示，请在图中适当的位置画出物体AB通过凸透镜所成的像（不要求作光路图）。
3、如图所示，F、O分别为凸透镜的焦点和光心，请在图中分别画出3条入射光线经过凸透镜后的折射光线。
4、按要求完成下列作图：（1）在图中画出光经凸透镜折射后的径迹．5、如图所示，F1、F2为凸透镜焦点。
CF2是经凸透镜折射后的光线，AB为一过焦点且与主光轴垂直的平面镜，请画出CF2进入凸透镜前的入射光线和经平面镜后的反射光线。
【即时巩固】1、如图所示，在“研究凸透镜成像规律”的实验中，光屏上出现了清晰的烛焰像．已知凸透镜的焦距为f，由此可以判断像距v和物距u所在的范围是（）A．v<f B．f<v<2fC．u>2f D．f<u<2f2、如图所示，将凸透镜看作是眼睛的晶状体，光屏看作是眼睛的视网膜，烛焰看作是眼睛观察的物体。
拿一个近视眼镜给“眼睛”戴上，光屏上出现烛焰清晰的像，而拿走近视眼镜则烛焰的像变得模糊。
那么在拿走近视眼镜后，下列操作能使光屏上重新得到清晰像的是（）A．将光屏适当远离凸透镜B．将蜡烛适当远离凸透镜C．将光屏适当移近凸透镜或将蜡烛适当移近凸透镜D．同时将光屏和蜡烛适当远离凸透镜3、如右图所示，蜡烛经透镜所成的像是：（）A．倒立缩小的实像B．正立放大的虚像C．倒立放大的实像D．正立缩小的虚像4、如图所示，a、b、c、d是距凸透镜不同距离的四个点，F为焦点。
下列几种光学仪器的成像原理与物体在不同点时的成像情况相对应，下列说法正确的是（）A．幻灯机是根据物体放在c点时的成像特点制成的B．照相机是根据物体放在d点时的成像特点制成的C．使用放大镜时的成像情况与物体放在a点时的成像情况相似D．人眼看物体时的成像情况与物体放在F点时的成像情况相似5、下列有关凸透镜的说法不正确．．．的是（）A．凸透镜对光有会聚作用B．凸透镜可以矫正近视眼的视力C．凸透镜所成的虚像一定是放大的D．凸透镜所成的实像可以是放大的，也可以是缩小的6、下列与光有关的说法正确的是（）A．光发生漫反射时，不遵守光的反射定律B．光从空气射入水中，传播速度不变C．月食是因为光的反射而形成的D．凸透镜对光有会聚作用7、小明用蜡烛、凸透镜和光屏做“探究凸透镜成像的规律”实验（如图）：⑴要使烛焰的像能成在光屏的中央，应将蜡烛向_____（填“上”或“下”）调整．⑵烛焰放距凸透镜20cm处，移动光屏至某位置，在光屏上得到一个等大清晰的像，则凸透镜的焦距是_____cm．⑶使烛焰向右移动2cm，此时应该将光屏向_____（填“左”或“右”）移至另一位置，才能得到一个倒立、_____（填“放大”、“缩小”或“等大”）的清晰实像．8、正常的眼睛可以使远近不同物体的像都成在视网膜上近视眼则将远处物体的像成在视网膜_______(前／后)，可以在眼睛前加一个______透镜来矫正。
9、下图所示的四幅图中，能正确表示近视眼成像情况的图是____，能正确表示近视眼矫正方法的是___。
10、在探究凸透镜成像规律时，调节凸透镜、光屏和烛焰，使它们的中心在同一直线上，并且大致在同一高度，当物距为20cm时，移动光屏，可在光屏上得到一个清晰的等大、倒立的实像．当物距为25cm时，移动光屏，可得到一个清晰的_____、倒立的实像．当物距为5cm时，成_____像，在放大镜和投影仪中，成像情况与此类似的是_____。
11、如图甲所示是现代城市很多路口安装的监控摄像头，它可以拍下违章行驶或发生交通事故时的现场照片。
摄像头的镜头相当于一个_____透镜，它的工作原理与__________（选填“照相机”、“投影仪”或“放大镜”）相似。
如图乙和丙是一辆汽车经过路口时与一辆自行车相撞后被先后拍下的两张照片，由图可以看出汽车是逐渐__________（选填“靠近”或“远离”）摄像头。
12、用老花镜的镜片看近处书上的字，看到的像是_____、_____的；若用它看远处的树，适当移动镜片直至看到清晰的像，则看到的像是_____、_____的。
13、在探究“凸透镜成像规律”的实验中：(1)我们需要让蜡烛、凸透镜、光屏的中心在同一高度，这样做的目的是_______________。
(2)其中的一次实验情景如左下图所示，凸透镜的焦距是15cm，为了得到清晰的像，光屏应向_______透镜的方向移动(“远离”或“靠近”)．14、关于凸透镜：第14题图（1）在探究凸透镜成像的实验中，王聪同学先将凸透镜对着太阳光，调整凸透镜和白纸间的距离，直到太阳光在白纸上会聚成一个最小、最亮的点，如图所示，这一操作的目的是____________________；（2）在探究凸透镜成像的实验中，由于蜡烛火焰的高度不合适，在光屏上得到如图所示不完整的像，要得到蜡烛火焰完整的像，应将蜡烛向________调节；（3）照相机是利用凸透镜成倒立、缩小实像的原理制成的；教室里的投影仪是利用凸透镜成倒立、_____的实像的原理制成的。
