电气工程及其自动化毕业设计-工厂11010kv变电站设计

合集下载

毕业设计110kv变电站一次、二次系统设计

毕业设计110kv变电站一次、二次系统设计

毕业设计(论文)论文题目:110千伏终端变电站一次系统设计学生姓名:学号年级、专业、层次:二00六年三月目录第一章设计题目 (1)一.毕业设计课题 (1)二.毕业设计的内容要求 (1)第二章变压器容量确信 (2)一.主变容量的确信 (2)二.所用变压器容量的确信 (3)第三章电气主接线确信 (3)一.方案技术经济比较原那么 (4)第四章短路电流及要紧设备选择 (5)一.短路电流计算 (5)二.主设备选择 (8)三.主设备校验 (10)第五章绝缘配合及过电压爱惜 (16)一.绝缘配合 (16)二.过电压爱惜 (17)三.接地 (17)四.泄漏比距 (18)第六章电气设备布置及配电装置 (18)一.电气设备布置 (18)二.配电装置的型式 (19)第七章电容器补偿装置 (19)第八章爱惜配置及交直流部份 (19)一.110千伏线路爱惜配置 (19)二.变压器爱惜配置 (19)三.35千伏线路爱惜配置 (20)四.10千伏线路爱惜配置 (20)五.10千伏电容器组爱惜配置 (20)六.逻辑闭锁 (21)七.交流系统 (21)八.直流系统 (21)第九章监控系统功能配置 ..................................................... 错误!未定义书签。

一.系统结构 ..................................................................... 错误!未定义书签。

二.硬件设备配置............................................................ 错误!未定义书签。

三.软件系统 ..................................................................... 错误!未定义书签。

四.系统功能 ..................................................................... 错误!未定义书签。

110kv变电所设计方案(2)

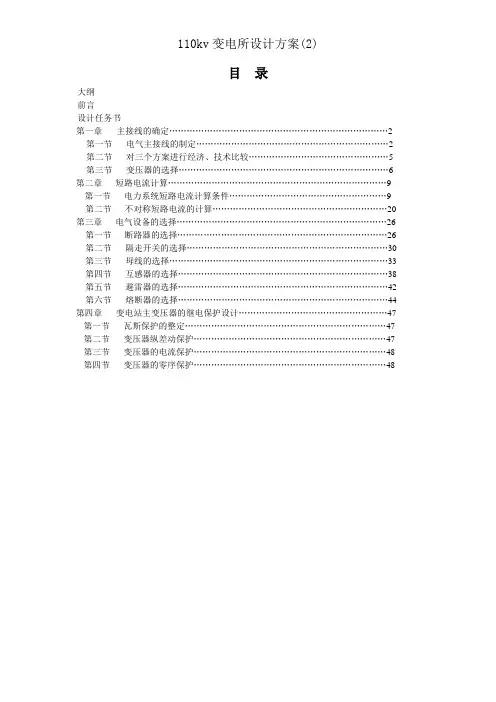

110kv变电所设计方案(2)

大纲前言设计任务书第一章主接线的确定 (2)第一节电气主接线的制定 (2)第二节对三个方案进行经济、技术比较 (5)第三节变压器的选择 (6)第二章短路电流计算 (9)第一节电力系统短路电流计算条件 (9)第二节不对称短路电流的计算 (20)第三章电气设备的选择 (26)第一节断路器的选择 (26)第二节隔走开关的选择 (30)第三节母线的选择 (33)第四节互感器的选择 (38)第五节避雷器的选择 (42)第六节熔断器的选择 (44)第四章变电站主变压器的继电保护设计 (47)第一节瓦斯保护的整定 (47)第二节变压器纵差动保护 (47)第三节变压器的电流保护 (48)第四节变压器的零序保护 (48)本毕业设计是对110KV变电所电气部分的初步设计,说明书的主要设计内容为制定电气主接线方案并进行技术经济比较、最大和最小运行方式下短路电流计算、电气设备的选择、配置主变压器继电保护并进行整定计算。

此次毕业设计是将大学四年所学的理论知识进行一次综合运用,也是对“电气工程及其自动化”所学的相关基础理论、专业知识掌握程度的检验。

要点词毕业设计;电气主接线;短路电流;变压器保护电能有好多的优点,随着电力工业和公民经济的可连续发展,电力已成为公民经济建设中不可以缺少的动力,并广泛应用于所有生产和平常生活方面。

我们此次设计的题目是:110KV变电所设计。

改变电站为终端降压变电所,电压等级110/35/10KV三级电压。

2回110KV架空进线,线路长度一条为16.85KM,一条为14.52KM。

110KV侧平均功率因数COSФ=0.85,T=4800h。

110KV采用中性点直接接地的运行方式。

35KV、10KV采用中性点不接地的运行方式。

8回35KV 出线,主要供电给煤矿(一类负荷),最大负荷为41.5MV A,其中重要负荷占60%,最大一回负荷为6MV A,COSФ=0.85,Tmax=5000h。

35KV用户除本所外无其余电源。

发电厂课程设计--11010kV变电所电气部分设计

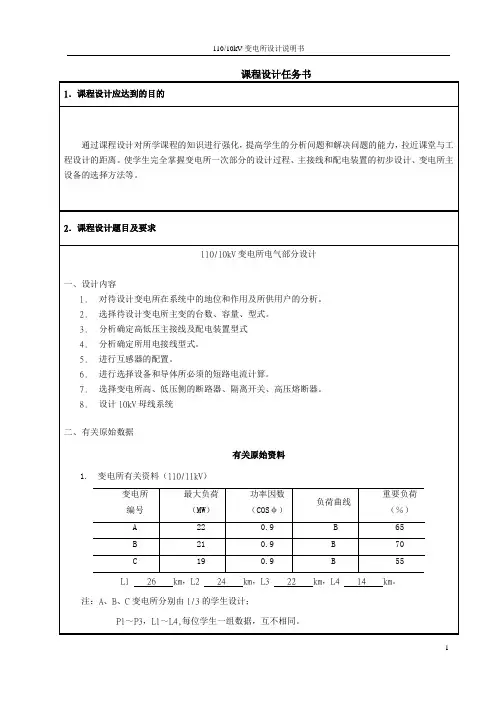

发电厂课程设计--11010kV变电所电气部分设计

2.环境温度最高温度40℃,最热月最高平均气温32℃3.变电所10kV侧过电流保护动作时间为1秒4.110kV输电线路电抗按0.4Ω/km计5.发电厂变电所地理位置图(附图一)6.典型日负荷曲线(附图二)附图一发电厂变电所地理位置图G:汽轮机 QFQ-50-2,50MW COSφ=0.8,X〃d=0.124T:变压器SF7-40000/121±2×2.5%P o = 46kW P K = 174kW I o% = 0.8 U K% = 10.5附图二典型日负荷曲线3.课程设计任务及工作量的要求〔包括课程设计计算说明书、图纸、实物样品等要求〕成品提交的设计文件和图纸要求:1. 设计说明书1份2. 设计计算书1份3. 图纸:变电所主接线图4.主要参考文献1、姚春球.发电厂电气部分.北京:中国电力出版社2、范锡普.发电厂电气部分.北京:中国电力出版社3、陈跃.电气工程专业毕业设计指南.电力系统分册.北京:中国水利水电出版社设计说明书一、 对变电所A 在电力系统中的地位,作用及电力用户的分析: (一)变电所A 在电力系统中的地位与作用:由发电厂变电所地理位置图可以得出,变电所A 的电压等级为110kV ,重要负荷所占比例为65%,在整个供电网络中的作用为地区变电所。

即以对地区用户供电为主,是一个地区或城市的主要变电所,电压一般为110kV ~220kV 。

全所停电时,仅使该地区中断供电。

(二)对电力用户的分析:由任务书中,原始资料图表可得:A 变电所的重要负荷占总负荷65%,有功功率P=22MW,有功功率因数ϕcos =0.9。

按其供电可靠性的要求,负荷被分为三个等级,Ⅰ类负荷为重要负荷,任何时候都不能停电,Ⅱ类负荷,仅在必要时可以短时间停电,其余为Ⅲ类负荷,停电时不会造成大的影响,必要时可以长时间停电。

通常,Ⅰ类负荷需要采用两个独立的电源供电,当其中的任一电源发生故障而停电时,不会影响另一个电源持续供电,保证供电连续性。

110kv变电站

110kv变电站

第一章任务书第一节毕业设计的主要内容本次设计为110kV变电站初步设计,共分为任务书、计算书、说明书三部分,同时还附有12张图纸加以说明。

该变电站有3台主变压器,初期上2台,分为三个电压等级:110kV、35kV、10kV,各个电压等级均采用单母分段的主接线方式供电,本次设计中进行了短路电流计算,主要设备选择及校验(包括断路器、隔离开关、电流互感器、母线等),并同时附带介绍了所用电和直流系统、继电保护和微机监控系统、过压保护、接地、通信等相关方面的知识。

第二节毕业设计应完成的成果说明书:电气主接线,短路电流计算及主要设备的选择,各电压级的配电装臵及保护,微机监控系统等。

计算书:短路电流,主要设备选择(DL、G、CT、母线),变压器差动保护整定计算。

图纸:电气主接线图,电气总平面布臵图,继电保护及综合自动化系统配臵图,间隔断面图,直流系统接线图,所用电系统图,GIS电气布臵图等共12张。

第三节应掌握的知识与技能1、学习和掌握变电站电气部分设计的基本方法。

2、对所设计的变电站的特点,以及它在电力系统中的地位、作用和运行方式等应有清晰的概念。

3、熟悉所选用电气设备的工作原理和性能,及其运行使用中应注意的事项。

4、熟悉所采用的电气主接线图,掌握各种运行方式的倒闸操作程序。

5、培养独立分析和解决问题的工作能力及实际工程设计的基本技能。

第二章说明书第一节概述一、设计依据1、中华人民共和国电力公司发布的《35kV~110kV无人值班变电所设计规程》(征求意见稿)2、110kV清河输变电工程设计委托书。

3、电力工程电气设计手册(电气一次部分)二、设计范围1、所区总平面、交通及长度约20米的进所道路的设计。

2、所内各级电压配电装臵及主变压器的一、二次线及继电保护装臵。

3、系统通信及远动。

4、所内主控制室、各级电压配电装臵和辅助设施。

5、所区内给排水设施及污水排放设施。

6、所区采暖通风设施、消防设施。

7、所区内的规划。

110KV变电站继电保护毕业设计论文简介

110KV变电站继电保护毕业设计论文简介

110kV中堡变电所继电保护设计电气工程及其自动化 *** 指导教师:***教授***讲师摘要电力系统在运行过程常常会发生一些故障(三相短路、两相短路、单相接地等)和异常现象(过负荷、过电压、低电压等),这些故障和异常现象会产生较大的短路电流对电气设备造成损坏,或者造成一定范围的停电,此时就须要断路器能迅速、有选择性地发出跳闸命令将故障切除或发出报警,从而减少故障造成的停电范围和电气设备(如母线,变压器)的损坏程度,做到电网对继电保护提出的可靠性、选择性、灵敏性、速动性的要求,保证电力系统的稳定运行。

本文主要对110kV变电站进行继电保护设计。

首先对原始资料进行分析确定主接线方案,然后进行短路计算,再通过短路电流选择电气设备,最后确定母线、主变、线路的继电保护方案,并进行整定计算。

关键词:电气主接线,继电保护,整定计算,无功补偿AbstractPower systems often occur some failures (three-phase short-circuit, two-phase short-circuit, single-phase ground) and anomalies during operation (overload, over-voltage, low voltage, etc.), these failures and anomalies will have a greater short-circuit current damage to electrical equipment, or cause a range of power, this time on the circuit breaker must be able to quickly issue a trip command selective removal of the fault or alarm, thus reducing the scope and power failures caused by electrical equipment (such as bus , transformers) of the extent of damage, so the reliability of the grid for protection made, selectivity, sensitivity, speed and mobility requirements to ensure the stable operation of the power system. This paper focuses on 110kV substation relay protection design. First, the raw data were analyzed to determine the main wiring scheme, and then short-circuit calculations, then select electrical equipment through the short-circuit current to finalize the bus, the main transformer, circuit protection solutions, and setting calculation.KEY WORDS:Main electrical wiring;Protection;Setting Calculation;Reactive power compensation一、前言随着电力系统的不断发展,考虑到电力系统的正常运行对国民经济的重要作用,对继电保护提出了更高的要求,而电子技术、计算机技术与通信技术的不断发展同样对继电保护技术的发展提供了技术基础。

(完整版)110KV变电站设计

(完整版)110KV变电站设计

110KV变电站设计学院:专业:年级: 指导老师:学生姓名:日期:摘要:本文主要进行110KV变电站设计。

首先根据任务书上所给系统及线路和所有负荷的参数,通过对所建变电站及出线的考虑和对负荷资料分析,满足安全性、经济性及可靠性的要求确定了110KV、35KV、10KV侧主接线的形式,然后又通过负荷计算及供电范围确定了主变压器台数、容量、及型号,从而得出各元件的参数,进行等值网络化简,然后选择短路点进行短路计算,根据短路电流计算结果及最大持续工作电流,选择并校验电气设备,包括母线、断路器、隔离开关、电压互感器、电流互感器等,并确定配电装置。

根据负荷及短路计算为线路、变压器、母线配置继电保护并进行整定计算。

本文同时对防雷接地及补偿装置进行了简单的分析,最后进行了电气主接线图及110KV配电装置间隔断面图的绘制。

关键词:变电站设计,变压器,电气主接线,设备选择Abstract:This paper mainly carries on the design of 110KV substation. According to the mandate given by the system and the load line and all parameters of the substation and line consideration and the data of load analysis, meet the safety, economy and reliability requirements of 110KV, 35KV, 10KV side of the main connection form is determined, and then through the load calculation and determine the scope of supply the number, size, and type of the main transformer, thus obtains the parameters of each element, the equivalent network simplification, and then select the short circuit short circuit calculation, the calculation results and the maximum continuous working current according to short-circuit current, selection and calibration of electrical equipment, including bus, circuit breaker, isolating switch, voltage transformer, current transformer etc., and determine the distribution device. According to the load and short circuit calculation for the line, transformer, bus configuration of relay protection and setting calculation. At the same time, this paper makes a simple analysis of lightning protection and grounding and compensation device, and finally carries out the electrical main wiring diagram and the 110KV distribution unit interval section drawing.Key words: substation design, transformer, electrical main wiring, equipment selection目录1 引言 (1)1.1 变电站的作用 (1)1.2 我国变电站及其设计的发展趋势 (2)1.3 变电站设计的主要原则和分类 (5)1.4 选题目的及意义 (6)1.5 设计思路及工作方法 (6)1.6 设计任务完成的阶段内容及时间安排 (7)2 任务书 (7)2.1 原始资料 (7)2.2 设计内容及要求 (10)3 电气主接线设计 (11)3.1 电气主接线设计概述 (11)3.2 电气主接线的基本形式 (14)3.3 电气主接线选择 (14)4 变电站主变压器选择 (18)4.1 主变压器的选择 (19)4.2 主变压器选择结果 (21)5 短路电流计算 (22)5.1 短路的危害 (22)5.2 短路电流计算的目的 (22)5.3 短路电流计算方法 (22)5.4 短路电流计算 (23)5.4.1 110kv侧母线短路计算 (25)5.4.2 35kv侧母线短路计算 (27)5.4.3 10kv侧母线短路计算 (28)6 电气设备的选择 (31)6.1 导体的选择和校验 (31)6.1.1 110kv母线选择及校验 (32)6.1.2 35kv母线选择及校验 (33)6.1.3 10kv母线选择及校验 (34)6.2 断路器和隔离开关的选择及校验 (35)6.2.1 110kv侧断路器及隔离开关的选择及校验 (36)6.2.2 35kv侧断路器及隔离开关的选择及校验 (38)6.2.3 10kv侧断路器及隔离开关的选择及校验 (40)6.3 电压互感器和电流互感器的选择 (42)6.3.1 电流互感器的选择 (42)6.3.2 电压互感器的选择 (44)7 继电保护的配置 (46)7.1 继电保护的基本知识 (46)7.2 110kv线路的继电保护配置及整定计算 (53)7.2.1 110kV线路继电保护配置 (53)7.2.2 110kV线路继电保护整定计算 (53)7.3 变压器的继电保护及整定计算 (58)7.3.1 变压器的继电保护 (58)7.3.2变压器的继电保护整定计算 (59)7.4 母线保护 (61)7.5 备自投和自动重合闸的设置 (63)7.5.1 备用电源自动投入装置的含义和作用 (63)7.5.2 自动重合闸装置 (63)8 防雷与接地方案的设计 (64)防雷概述 (64)1.1雷电的成因及危害 (64)1.2直击雷的成因及危害 (64)1.3感应雷的成因及危害 (64)防雷设计原则 (65)8.1 防雷保护 (65)8.2 接地装置的设计 (66)9 配电装置 (67)9.1 配电装置概述 (67)9.2 配电装置类型 (68)9.3 对配电装置的基本要求和设计步骤 (68)9.4 屋内配电装置 (69)9.5 屋外配电装置 (69)10 结束语 (70)参考文献 (72)致谢 (73)附录 (74)附录一电气主接线图 (74)附录二110KV屋外普通中型单母线分段接线的进出线间隔断面图 (75)1 引言1.1 变电站的作用一、变电站在电力系统中的地位电力系统是由变压器、输电线路、用电设备组成的网络,它包括通过电的或机械的方式连接在网络中的所有设备。

课程设计--11010KV变电所电气部分设计

课程设计--11010KV变电所电气部分设计

课程设计--11010KV变电所电气部分设计南京工程学院课程设计说明书(论文)题 目 110/10KV 变电所电气部分设计课 程 名 称 发电厂电气部分 院(系、部、中心) 电力工程学院 专 业 电力系统及其自动化 班 级 电力091班 学 生 姓 名 王舒潇 学 号 206090107 指 导 教 师 陈跃设计起止时间: 2011 年05月21日 至2011 年06月 01日成绩目录一、课程设计任务书------------------------------------------------------1二、110/10KV变电所设计说明书--------------------------------------------31、对待设计变电所在系统中的地位和作用及对用户的分析2、选择待设计变电所主变的台数、容量、型式3、分析确定高、低压侧主接线及配电装置形式4、分析确定变电所主接线形式和所用电的接线方式5、进行选择设备和导体所必须的短路电流计算6、选择变电所高、低压侧及10KV馈线断路器、隔离开关和熔断器7、进行互感器配置8、选择10KV硬母线三、110/10KV变电所设计计算书-------------------------------------------91、对待设计变电所在系统中的地位,作用及用户的分析2、选择待设变电所的台数、容量及型式3、进行选择设备和导体所必须的短路电流计算4、选择变电所高、低压侧及10KV馈线断路器、隔离开关和熔断器5、选择10KV硬母线四、变电所主接线图--------------------------------------------------------15课程设计任务书1.课程设计应达到的目的通过本次课程设计,对所学课程的知识进行强化,提高学生分析问题和解决问题的能力,拉近课堂与工程设计的距离,使学生完全掌握变电所一次部分的设计过程、主接线和配电装置的初步设计、变电所主设备的选择方法等。

110kv变电站设计的开题报告

110kv变电站设计的开题报告
11、刘介才.工厂供电.北京:机械工业出版社.
12、尹克宁.电力工程.北京:水利电力出版社.
13、电气工程师常用法规及标准汇编.北京:中国标准出版社.(上、下)
五、课题分阶段进度计划:
序号
起止日期
工作内容
阶段成果
1
第1~2周
借阅相关参考资料,熟悉电力工程设计的有关技术规程、设计原则及方法等,学会阅读电力工程设计图纸。
3、主变压器容量计算:变电站主变压器容量一般应按5~10年的规划负荷来选择。当一台主变压器停运时,对于有重要负荷的变电站,其余变压器容量在设计及过负荷能力后的允许时间内,应保证用户的一级和二级负荷:对一般性变电站停运时,其余变压器容量应能保证全部负荷的60~70%。
预期目标:
本次设计完成110kv降压变电站的初步设计,绘制电气主接线图,总平面布置图,10kV配置图,继电保护装置的配置和线路保护装置的整定值计算等。
电气主接线的基本要求:可靠性、灵活性、经济性、扩建性。
1、110kV侧电气主接线:110kV配电装置的出线数目为4回及以上的配电装置。在采用单母线、分段单母线或双母线的35kV~110kV系统中,当不允许停电检修断路器时,可设置旁路母线。优点:简单清晰、操作方便、易于发展。缺点:可靠性、灵活性差。
2、10kV侧电气主接线:10kV配电装置出线回路数为20回故选用单母线分段接线。优点:①断路器把母线分段后,对重要用户可以从不同段引出两个回路,有两个电源供电;②当一段母线发生故障,分段断路器自动将故障段切除,保证正常段母线不间断供电和不致使大面积停电。缺点:①当一段母线或母线隔离开关故障或检修时,该段母线的回路都要在检修期间内停电;②当出线为双回路时,常使架空线路出现交叉跨越;③扩建时需向两个方向均衡扩建。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

辽宁工业大学毕业设计〔论文〕题目青铜峡110/10kV变电站电气局部设计电气工程学院院〔系〕电气工程及其自动化专业094 班学生姓名张晋学号090303121指导教师(签字)设计(论文)工作自2021 年2月27 日至2021 年6 月23日摘要本次毕业设计的题目是?110/10KV变电站电气局部设计?。

根据设计的要求,在设计的过程中,根据变电站的地理环境、容量和各回路数确定变电站电气主接线和站用电接线,并选择各变压器的型号;进行参数计算、画等值网络图,并计算各电压等级侧的短路电流,列出短路电流结果表;计算回路持续工作电流、选择各种高压电气设备,并根据相关技术条件和短路电流计算结果表校验各高压设备。

随着科学技术的开展,网络技术的普及,数字化技术成为当今科学技术开展的前沿,变电站数字化对进一步提升变电站综合自动化水平将起到极大促进作用,是未来变电站建设的开展方向。

基于这种开展的需求,该变电站采用110kV 变电站综合自动化。

利用数字化技术来解决目前综合自动化变电站存在的问题已成为可能。

本变电站就是利用数字化技术使变电站的信息采集、传输、处理、输出过程全部数字化,并使通信网络化、模型和通信协议统一化、设备智能化、运行管理自动化。

通过本次设计,学习了设计的根本方法,稳固三年以来学过的知识,培养独立分析问题的能力,而且加深对变电站的全面了解。

关键词:主接线;短路电流;电气设备;主变保护;配电装置AbstractThis graduation project topic is: "110/10KV Transformer substation Electricity Part Preliminary design".According to the design request, in the design process, according to the transformer substation geographical environment, the capacity and various return routes number determined the transformer substation electricity host wiring and the station use electricity the wiring, and chooses various transformers the model; Carries on the parameter computation, the picture equivalent network chart, and calculates various voltages rank side the short-circuit current, lists the short-circuit current result table; Calculates the return route continually operating current, chooses each kind of high pressure electrical equipment, and verifies various high pressure unit according to the correlation engineering factor and the short-circuit current computed result table.Along with the science and technology development, the networking popularization,the digitized technology will become now the science and technology development the front, the transformer substation digitization to further promotes the transformer substation synthesis automation level to get up to the limit the big promoter action, is the future transformer substation construction development direction.Based on this kind of development demand, this transformer substation uses the 110kV transformer substation synthesis automation.Solves at present using the digitized technology to synthesize the automated transformer substation existence the question possibly to become.This transformer substation is causes the transformer substation using the digitized technology information gathering, the transmission, processing, the output process to digitize completely, and causes the correspondence network, the model and communication protocol unitizing, the equipment intellectualization, the movement management automation. Through this design, has studied the design essential method, since the consolidated four years have studied the knowledge, raises the independent analysis question ability, moreover deepens to the transformer substation comprehensive understanding.Key words:Main wiring;Short-circuit current;Electrical equipment;The host changes the protection;Power distribution equipment目录第1章绪论 (1)第2章负荷计算及无功补偿 (2)2.1负荷计算 (1)2.2无功补偿 (1)第3章变压器的选择 (3)3.1主变压器台数的选择 (3)3.2主变压器容量的选择 (3)3.3主变压器形式的选择 (4)第4章主接线的设计 (5)4.1设计主接线的意义 (5)4.2设计主接线的要求 (5)4.3主接线的设计及论证 (6)第1章绪论电力行业是国民经济的根底工业,它的开展直接关系到国家经济建设的兴衰成败,它为现代工业、农业、科学技术和国防提供必不可少的动力。

电力系统规划设计及运行的任务是:在国民经济开展方案的统筹安排下,合理开发、利用动力资源,用较少的投资和运行本钱,来满足国民经济各部门及人民生活不断增长的需要,提供可靠、充足、质量合格的电能。

所以在本次设计中选择变电站电气局部的初步设计,是为了更多的了解现代化变电站的设计规程、步骤和要求,设计出比拟合理变电站。

根据设计要求的任务,在本次设计中主要通过变电站电气主接线、短路电流计算、设备选择与校验、无功补偿、主变保护和配电装置局部的设计,为了促进电力工业的可持续开展,保证西电东送工程的成功建设,满足各地区供电符合的要求,实现平安供电,保证供电可靠性,地区变电所的建设将具有十分重要的意义。

第2章 负荷计算及无功补偿2.1 负荷计算供电系统要能平安可靠地正常运行,其中各个元件都必须选择得当,除了应满足工作电压和频率的要求外,最重要的就是要满足负荷电流的要求。

因此有必要对供电系统中各个环节电力负荷进行统计计算下面,根据需用系数法对本系统进行负荷计算。

96.0tan ,72.0cos ,0.1===ϕϕd K30P =1.0⨯2400=2400kW30Q =0.96⨯2400=2304var kA kV Q P S ⋅=+=+=92.3326230424002223023030A kV A kV U S I N 9.19210392.332633030=⨯⋅==2.2 无功补偿无功电源和有功电源一样是保证系统电能质量和平安供电不可缺少的。

由无功功率的静态特性可知,无功功率与电压的关系较有功功率与电压的关系更为密切,从根本上来说,要维持整个系统的电压水平就必须有足够的无功电源。

而且,工厂中由于有大量的异步电动机等感性负荷,还有感性的电力变压器,而使功率因数降低。

如在充分发挥设备潜力、改善设备运行性能、提高其自然功率因数的情况下,尚达不到规定的工厂功率因数要求时,那么需考虑增设无功功率补偿装置。

无功补偿一般有以下几个要求:〔1〕电力系统的无功电源与无功负荷,在各种正常及事故运行时,都应实行分层分区、就地平衡的原那么。

〔2〕在正常运行方式时,突然失去一回线路,或一台最大容量的无功补偿设备,或一台最大容量的发电机之后,系统无功电源事故备用的容量方式及配电方式,应能保持电压稳定和正常供电;在正常检修运行方式时,假设发生上述事故,应允许采取切除局部负荷或并联电抗器等必要措施,以维持电压稳定。

〔3〕对于110kV 以上系统的无功补偿,应考虑提高电力系统稳定性的作用。

常用的无功补偿装置有以下几种:〔1〕同步调相机:同步调相机在额定电压±5%的范围内,可发额定容量,在过励磁运行时,它向系统供应感性的无功功率起无功电源作用,能提高系统电压,在欠励磁运行时,它从系统吸收感性的无功功率起无功负荷作用,可降低系统电压。

装有自动励磁调节装置的同步调相机,能根据装设地点电压的数值改变输出无功功率,进行电压调节,但是调相机的造价高,损耗大,施工期长。

〔2〕串联电容补偿装置:在长距离超高压输电线路中,串入电容器组利用电容器的容抗抵消输电线路的一局部感抗,缩短输电线的电气距离,提高静、动稳定度。
