桥墩盖梁计算书
盖梁计算书
1 16m跨径空心板单幅双柱桥墩盖梁计算
1.概况
桥墩盖梁采用桥梁通计算，盖梁宽1.4m，跨中高度1.3m，端部高度0.65m。
盖梁按简支梁计算，盖梁结构简图如下图：
图1 盖梁结构图
2.荷载取值
①恒载：各板自重产生支反力反向加载至盖梁上，二期恒载按平均分布于各
板上计算。
②横向分布系数：活载横向分布系数采用左右偏载按偏心受压法，对称布置
采用杠杆法。
③冲击系数：16m板冲击系数为1.26。
④活载加载：采用车道荷载及车辆荷载分别按双孔加载、单孔加载计算，按
最不利情况，求出支点最大反力。
3.盖梁复核计算
①持久状况极限承载能力验算：
经计算最不利组合下弯矩包络图及盖梁承载力校核图如下：
图2 盖梁承载力校核图
可以看到，本桥盖梁极限承载力满足规范要求，并有适当安全储备。
②正常使用阶段抗裂验算：
规范要求长期效应作用下混凝土裂缝宽度应小于0.2mm，按照裂缝控制配筋
验算校核图如下图所示，可以看出均满足规范要求。
图3 盖梁裂缝验算校核图
③斜截面抗剪验算：
计算时按混凝土和箍筋承担剪力的100%计算，各截面抗剪验算如下表所示。
表1 梁板作用截面抗剪验算
表2 墩柱截面抗剪验算
由表中结果可知，混凝土截面及箍筋可提供的抗剪力已大于组合剪力。盖梁
中配有斜筋可作为安全储备。
4.主要结论
综上，盖梁持久状况承载能力极限状态验算、抗剪验算、抗裂验算均满足
规范要求。
2 20m跨径空心板单幅双柱桥墩盖梁计算
1.概况
桥墩盖梁采用桥梁通计算，盖梁宽1.6m，跨中高度1.3m，端部高度0.65m。
盖梁按简支梁计算，盖梁结构简图如下图：
图1 盖梁结构图
2.荷载取值
①恒载：各板自重产生支反力反向加载至盖梁上，二期恒载按平均分布于各
板上计算。
②横向分布系数：活载横向分布系数采用左右偏载按偏心受压法，对称布置
采用杠杆法。
③冲击系数：20m板冲击系数为1.221。
④活载加载：采用车道荷载及车辆荷载分别按双孔加载、单孔加载计算，按
最不利情况，求出支点最大反力。
3.盖梁复核计算
①持久状况极限承载能力验算：
经计算最不利组合下弯矩包络图及盖梁承载力校核图如下：
图2 盖梁承载力校核图
可以看到，本桥盖梁极限承载力满足规范要求，并有适当安全储备。
②正常使用阶段抗裂验算：
规范要求长期效应作用下混凝土裂缝宽度应小于0.2mm，按照裂缝控制配筋
验算校核图如下图所示，可以看出均满足规范要求。
图3 盖梁裂缝验算校核图
③斜截面抗剪验算：
计算时按混凝土和箍筋承担剪力的100%计算，各截面抗剪验算如下表所示：
表1 梁板作用截面抗剪验算
表2 墩柱截面抗剪验算
由表中结果可知，混凝土截面及箍筋可提供的抗剪力已大于组合剪力。盖梁
中配有斜筋可作为安全储备
4.主要结论
综上，盖梁持久状况承载能力极限状态验算、抗剪验算、抗裂验算均满足
规范要求。
3 20m跨径箱梁单幅双柱桥墩盖梁计算
1.概况
桥墩盖梁采用桥梁通计算，盖梁宽1.7m，跨中高度1.3m，端部高度0.65m。
盖梁按简支梁计算，盖梁结构简图如下图：
图1 盖梁结构图
2.荷载取值
①恒载：各梁自重产生支反力反向加载至盖梁上，二期恒载按平均分布于各
梁上计算。
②横向分布系数：活载横向分布系数采用左右偏载按偏心受压法，对称布置
采用杠杆法。
③冲击系数：20m箱梁冲击系数为1.355。
④活载加载：采用车道荷载及车辆荷载分别按双孔加载、单孔加载计算，按
最不利情况，求出支点最大反力。
3.盖梁复核计算
①持久状况极限承载能力验算：
经计算最不利组合下弯矩包络图及盖梁承载力校核图如下：
图2 盖梁承载力校核图
可以看到，本桥盖梁极限承载力满足规范要求，并有适当安全储备。
②正常使用阶段抗裂验算：
规范要求长期效应作用下混凝土裂缝宽度应小于0.2mm，按照裂缝控制配筋
验算校核图如下图所示，可以看出均满足规范要求。
图3 盖梁裂缝验算校核图
③斜截面抗剪验算：
计算时按混凝土和箍筋承担剪力的100%计算，各截面抗剪验算如下表所示。
表1 梁作用截面抗剪验算
表2 墩柱截面抗剪验算
由表中结果可知，混凝土截面及箍筋可提供的抗剪力已大于组合剪力。盖梁
中配有斜筋可作为安全储备
4.主要结论
综上，盖梁持久状况承载能力极限状态验算、抗剪验算、抗裂验算均满足
规范要求。
4 25m跨径箱梁单幅双柱桥墩盖梁计算
1.概况
桥墩盖梁采用桥梁通计算，盖梁宽1.8m，跨中高度1.4m，端部高度0.65m。
盖梁按简支梁计算，盖梁结构简图如下图：
图1 盖梁结构图
2.荷载取值
①恒载：各梁自重产生支反力反向加载至盖梁上，二期恒载按平均分布于各
梁上计算。
②横向分布系数：活载横向分布系数采用左右偏载按偏心受压法，对称布置
采用杠杆法。
③冲击系数：25m箱梁冲击系数为1.306。
④活载加载：采用车道荷载及车辆荷载分别按双孔加载、单孔加载计算，按
最不利情况，求出支点最大反力。
3.盖梁复核计算
①持久状况极限承载能力验算：
经计算最不利组合下弯矩包络图及盖梁承载力校核图如下：
图2 盖梁承载力校核图
可以看到，本桥盖梁极限承载力满足规范要求，并有适当安全储备。
②正常使用阶段抗裂验算：
规范要求长期效应作用下混凝土裂缝宽度应小于0.2mm，按照裂缝控制配筋
验算校核图如下图所示，可以看出均满足规范要求。
图3 盖梁裂缝验算校核图
③斜截面抗剪验算：
计算时按混凝土和箍筋承担剪力的100%计算，各截面抗剪验算如下表所示。
表1 梁作用截面抗剪验算
表2 墩柱截面抗剪验算
由表中结果可知，混凝土截面及箍筋可提供的抗剪力已大于组合剪力。盖梁
中配有斜筋可作为安全储备
4.主要结论
综上，盖梁持久状况承载能力极限状态验算、抗剪验算、抗裂验算均满足
规范要求。
5 30m跨径箱梁单幅双柱桥墩盖梁计算
1.概况
桥墩盖梁采用桥梁通计算，盖梁宽1.9m，跨中高度1.5m，端部高度0.65m。
盖梁按简支梁计算，盖梁结构简图如下图：
图1 盖梁结构图
2.荷载取值
①恒载：各梁自重产生支反力反向加载至盖梁上，二期恒载按平均分布于各
梁上计算。
②横向分布系数：活载横向分布系数采用左右偏载按偏心受压法，对称布置
采用杠杆法。
③冲击系数：30m箱梁冲击系数为1.266。
④活载加载：采用车道荷载及车辆荷载分别按双孔加载、单孔加载计算，按
最不利情况，求出支点最大反力。
3.盖梁复核计算
①持久状况极限承载能力验算：
经计算最不利组合下弯矩包络图及盖梁承载力校核图如下：
图2 盖梁承载力校核图
可以看到，本桥盖梁极限承载力满足规范要求，并有适当安全储备。
②正常使用阶段抗裂验算：
规范要求长期效应作用下混凝土裂缝宽度应小于0.2mm，按照裂缝控制配筋
验算校核图如下图所示，可以看出均满足规范要求。
图3 盖梁裂缝验算校核图
③斜截面抗剪验算：
计算时按混凝土和箍筋承担剪力的100%计算，各截面抗剪验算如下表所示。
表1 梁作用截面抗剪验算
表2 墩柱截面抗剪验算
由表中结果可知，混凝土截面及箍筋可提供的抗剪力已大于组合剪力。盖梁
中配有斜筋可作为安全储备
4.主要结论
综上，盖梁持久状况承载能力极限状态验算、抗剪验算、抗裂验算均满足
规范要求。
6 30m跨径箱梁单幅双柱桥墩盖梁计算
1.概况
桥墩盖梁采用桥梁通计算，盖梁宽2.1m，跨中高度1.8m，端部高度0.8m。
盖梁按简支梁计算，盖梁结构简图如下图：
图1 盖梁结构图
2.荷载取值
①恒载：各梁自重产生支反力反向加载至盖梁上，二期恒载按平均分布于各
梁上计算。
②横向分布系数：活载横向分布系数采用左右偏载按偏心受压法，对称布置
采用杠杆法。
③冲击系数：40m箱梁冲击系数为1.202。
④活载加载：采用车道荷载及车辆荷载分别按双孔加载、单孔加载计算，按
最不利情况，求出支点最大反力。
3.盖梁复核计算
①持久状况极限承载能力验算：
经计算最不利组合下弯矩包络图及盖梁承载力校核图如下：
图2 盖梁承载力校核图
可以看到，本桥盖梁极限承载力满足规范要求，并有适当安全储备。
②正常使用阶段抗裂验算：
规范要求长期效应作用下混凝土裂缝宽度应小于0.2mm，按照裂缝控制配筋
验算校核图如下图所示，可以看出均满足规范要求。
图3 盖梁裂缝验算校核图
③斜截面抗剪验算：
计算时按混凝土和箍筋承担剪力的100%计算，各截面抗剪验算如下表所示。
表1 梁作用截面抗剪验算
表2 墩柱截面抗剪验算
由表中结果可知，混凝土截面及箍筋可提供的抗剪力已大于组合剪力。盖梁
中配有斜筋可作为安全储备
4.主要结论
综上，盖梁持久状况承载能力极限状态验算、抗剪验算、抗裂验算均满足
规范要求。
盖梁计算书
支承：
(1)支持承担
(2)支承有两个基本部分组成：①运动件：指转动或在一定角度范围内摆动的部分
②承导件：指固定部分，用以约束运动件。
使之只能转动或摆动
支承由两个基本部分组成：1.运动件2.承导件
按照摩擦的性质，将支承分为四种：1.滑动摩擦支承2.滚动摩擦支承3.弹性摩擦支承4.流体摩擦支承
盖梁：
盖梁指的是为支承、分布和传递上部结构的荷载，在排架桩墩顶部设置的横梁。
又称帽梁。
设计计算：
桥梁设计中，柱式桥墩是普遍采用的结构型式。
对于简支桥梁，盖梁是一个承上启下的重要构件，上部结构的荷载通过盖梁传递给下部结构和基础，盖梁是主要的受力结构。
在设计中的跨径、斜度、桥宽、车辆荷载标准的变化梁设计的影响很大，很难完全套用标准图和通用图。
受力特点：
受力特点
盖梁的主要荷载是由其上梁体通过支座传递过来的集中力，盖梁作为受弯构件，在荷载作用下在各截面除了引起弯矩外，同时伴随着剪力的作用。
此外，盖梁在施工过程中和活载作用下，还会承受扭矩，
产生扭转剪应力。
扭转剪应力的数值很小且不是永久作用，一般不控制设计。
实际计算中一般只考虑弯剪的组合，因为考虑弯、剪、扭三种内力同时组合，需要空间分析，计算工作会很繁琐，而且实际意义也不大。
可见盖梁是一种典型的以弯剪受力为主的构件。
盖梁计算
六、盖梁设计(一)荷载计算1.恒载计算上部结构恒载见表62.活载计算(1)活载横向分布系数计算活载横向分布系数计算时荷载对称布置及非对称布置均采用杠杆原理方法进行计算。
单列车对称布置时见图11单列车非对称布置时见图12双列车对称布置时见图13单列车非对称布置时见图141 2 300.12210.8750.437 2ηηη===⨯=1 2 310.560.27821(0.4340.315)0.375 210.6480.3242ηηη=⨯==⨯+==⨯=图110.8750.8750.566图120.6840.434 0.31512310.2860.143210.7010.350210.950.4752ηηη=⨯==⨯==⨯=12310.5560.27821(0.4340.315)0.37521(0.6480.355)0.5022ηηη=⨯==⨯+==⨯+=(2)按顺桥向活载移动情况，求支座活荷载反力的最大值 布载长度L 取15.96m a. 单孔荷载（见图15）0.556 0.7011 0.951 0.4340.3150.648 0.355图14 图130.286b.单列车时支座反力R 2=140×(1+0.913)+120×(0.474+0.386)×30×0.199=236.99KN 两列车时支座反力2×R 2=2×236.99=473.96 KN b.双孔荷载（见图16）单列车时支座反力R 1=140×(0.562+0.65)=169.68 KN R 2=120×(1+0.913)+30×0.725=251.31KN R=R 1 +R 2=169.68+251.31=420.99KN 双列车时支座反力2×（R 1 + R 2）=2×420.99=841.98KN (3)载横向分布后各梁支点反力计算见表9表9 主梁支点反力计算120 140 30140 120 图150.913 0.474 0.3860.199120 140 30140120 0.650.913 1.00 0.7250.562R 2图16(4)各梁恒载、活载反力组合各梁恒载、活载反力组合计算见表10，表中均取主梁最大值。
桥梁工程圆柱墩模板计算书
圆柱墩模板计算书本标段墩身全部为柱式墩，柱式墩直径1.5m和1.8m两种；最高墩柱21.366m。
柱式墩施工采用翻模分段施工的方法，分段长度为6m,墩柱高度小于6m的一次性浇筑成型。
模板分节高度最大2m。
一、计算依据1、《建筑施工手册》一模板工程2、《建筑工程大模板技术规程》(JGJ74-2003)3、《路桥施工计算手册》4、《钢结构设计规范》(GB50017—2003)5、《公路桥涵施工技术规范》(JTG/T F50-2011)6、《公路桥涵钢结构及木结构设计规范》(JTJ025-1986)7、《钢筋混凝土工程施工及验收规范》(GBJ204-1983)8、施工图纸二、设计参数取值及要求1、混凝土容重：26kN/m3；2、混凝土浇注速度：3m/h；3、浇注温度:15°C；4、混凝土塌落度：16〜18cm；5、混凝土外加剂影响系数取1.2；6、设计风力：8级风；7、模板整体安装完成后，混凝土泵送一次性浇注。
三、荷载计算1、新浇混凝土对模板侧向压力计算混凝土作用于模板的侧压力，根据测定，随混凝土的浇筑高度而增加，当浇筑高度达到某一临界时，侧压力就不再增加，此时的侧压力即为新浇筑混凝土的最大侧压力。
侧压力达到最大值的浇筑高度称为混凝土的有效压头。
新浇混凝土对模板侧向压力分布见图1。
图1新浇混凝土对模板侧向压力分布图按照《建筑工程大模板技术规程》（JGJ74-2003）附录B,新浇筑的混凝土作用于模板的最大侧压力，可按下列两式计算，并取其最小值：F = 0.227 t P P 心/2 F =丫Hc 0 1 2 c式中：F -----新浇筑混凝土对模板的最大侧压力（KN/m2）。
Y ----混凝土的重力密度（kN/m3），根据设计图纸取26kN/m3。
ct0---------- 新浇混凝土的初凝时间（h）,可按实测确定，当缺乏实验资料时，可采用t=200/（T+15）计算，取t=5h。
0T -----混凝土的温度（25° C）。
盖梁计算书
盖梁计算书注：横向加载位置仅按左偏、右偏、里对称、外对称加载。
注：1、加载方式为自动加载。
重要性系数为1.1。
2、横向布载时车道、车辆均采用1到2列(辆)分别加载计算。
注：集中荷载Pk已经乘以1.2系数，使得竖直力效应最大。
双孔加载按左孔或右孔的较大跨径作为计算跨径。
注：盖梁与立柱线刚度比小于或等于5，按刚架计算盖梁。
注：外边柱之间盖梁截面按钢筋混凝土盖梁构件配筋计算。
其余按钢筋混凝土一般构件配筋计算。
注：1、“人群/每米”指横向1米宽度的支反力，不是总宽度对应的支反力。
总宽度为0米。
2、“总轴重”指一联加载长度内(双孔或左孔或右孔加载)的轮轴总重。
计算水平制动力使用。
3、“左、右支反力”未计入汽车冲击力的作用。
4、车道荷载均布荷载为10.5kN/m，集中荷载为：双孔加载284.448kN，左孔加载284.448kN，右孔加载284.448kN。
5、双孔支反力合计：人群荷载60.021kN/m，1辆车辆荷载436.682kN，1列车道荷载499.987kN。
6、左孔(或右孔)加载时同1辆车的前后轮轴可作用在另一孔内，保证单孔支反力最大，另一孔即便有轮轴支反力仍未计。
7、左孔、右孔冲击系数同双孔加载冲击系数。
注：1、线荷载为54kN/m，指盖梁的总重量除以盖梁长度得到的每延米重量。
2、车道和车辆双孔、左孔、右孔加载均指1列荷载作用，采用值已计冲击系数。
3、车道双孔加载控制，车辆双孔加载控制。
注：1、表中横向分配系数采用“杠杆法(支点)过渡到偏心受压法(1/4跨)”，即纵向荷载位于支点与1/4跨之间按“杠杆法”与“偏心受压法”插值计算，1/4跨之间按“偏心受压法”计算。
2、车道荷载布载两列及以上时横向分配系数值已经计入车列数和横向折减系数。
注：1、“过渡法”由纵向影响值结合横向分配系数由杠杆法过渡偏心法计算得到。
点击“纵向影响线”看详细计算。
注：1、耳墙、背墙、盖梁比重均按25kN/m3取用。
注：1、耳墙、背墙、盖梁比重均按25kN/m3取用。
桥梁下部计算书

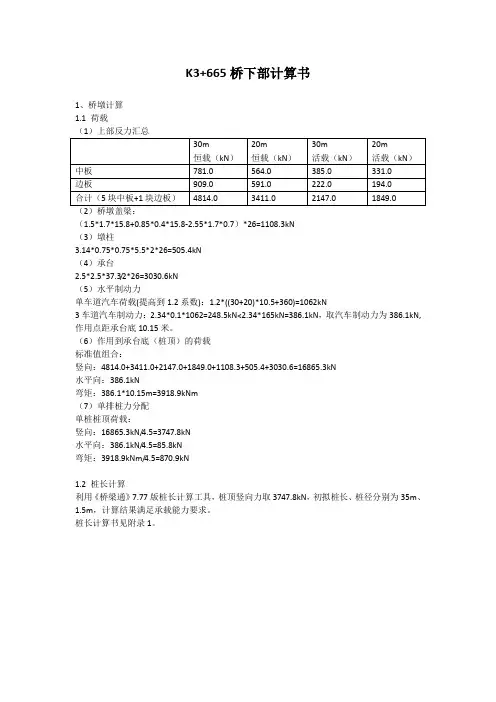

K3+665桥下部计算书1、桥墩计算1.1 荷载（1）上部反力汇总（2）桥墩盖梁：（1.5*1.7*15.8+0.85*0.4*15.8-2.55*1.7*0.7）*26=1108.3kN（3）墩柱3.14*0.75*0.75*5.5*2*26=505.4kN（4）承台2.5*2.5*37.3/2*26=3030.6kN（5）水平制动力单车道汽车荷载(提高到1.2系数)：1.2*((30+20)*10.5+360)=1062kN3车道汽车制动力：2.34*0.1*1062=248.5kN<2.34*165kN=386.1kN，取汽车制动力为386.1kN,作用点距承台底10.15米。
