φ6.28m土压平衡盾构同步注浆系统控制及参数确定
（ １ ． Ｓ ｔ ａ ｔ ｅ ｋ ｅ ｙ Ｌ ａ ｂ ｏ ｒ ａ ｔ ｏ ｒ ｙ ｏ ｆ Ｔ ｕ ｎ ｎ ｅ ｌ Ｂ ｏ ｉ ｒ ｎ ｇ Ｍ ａ ｃ ｈ ｉ ｎ ｅ Ｎ Ｈ Ｉ ｏ ｆ Ｎ ｏ ｔ ｒ ｈ Ｈ ｅ ａ ｖ ｙ Ｉ ｎ ｄ ｕ ｓ ｔ ｒ ｉ ｅ ｓ ， ｔ ｈ ｅ Ｎ ｏ ａ ｈ Ｈｅ ａ ｖ ｙ Ｉ ｎ ｄ ｕ ｓ ｔ ｒ ｉ ｅ ｓ Ｓ ｈ ｉ ｅ ｌ ｄ Ｍａ ｃ ｈ ｉ ｎ ｅ
Ｄ ｅ ｓ ｉ ｇ ｎ Ｐ ａ ｒ ａ ｍｅ ｔ ｅ ｒ ｓ Ｃ ｏ ｎ ｆ ｉ ｒ ｍ ａ ｎ ｄ Ｃ ｏ ｎ ｔ ｒ ｏ ｌ ｏ ｆ Ｍｏ ｒ ｔ ａ ｒ Ｓ ｙ ｓ ｔ ｅ ｍ ｆ ｏ ｒ 巾 ６ ． ２ ８ ｍ Ｅ Ｐ Ｂ
ＲＥＮ Ｌ ｉ — ｗ ｅ ｉ ， ＹＡＮＧ Ｔ ａ ｏ Ｉ Ｆ Ｅ Ｉ Ｘｕ ｅ — ｔ ｉ ｎ ｇ １ ， ＭＡ Ｃ ｈ ｕ ｎ － ｆ ｅ ｎ ｇ ２ ， Ｚ ＨＡＯ Ｙｕ
摘 要 ：通过对深圳市轨道交通 三号线 ３ １ ０ １ 标段使 用的 ６ ． ２ ８ ｍ土压平衡盾构机 同部 注浆 系统原理图及 同步注浆系统
组成要素的分析 ， 阐述 了同步注浆 系统中注浆泵 出口处 注浆压力的理论计算及极 限压力值、 系统每 条注浆管线 中实际砂 浆量的设定值 、 同步 注浆时间、 注浆速度及砂浆罐 容积等主要设计参数 的确定依据 ， 及如何设计注浆 系统主参数。同时阐 述 了如何运用 同步注浆控制 系统 ， 调节注浆压力和注浆量的大小， 防止浆液扰动造成地表 隆起与沉 降， 有效控制地表 变
Ｃ ｈ ｉ ｎ ａ ）
Ａ ｂ ｓ ｔ ｒ ａ ｃ ｔ ： ／ ｔ ｍ ａ ｉ ｎ ｌ ｙ ｅ ｘ ｐ ｏ ｕ ｎ ｄ ｓ ｈ ｏ ｗ ｔ ｏ ｃ ｏ ｎ ｉ ｆ ｍ ｉｎ ａ ｐ ａ ｒ ａ ｍｅ ｔ ｅ ｒ ｓ娜ｆ ｏ ｌ ｌ ｏ ｗ ｉ ｎ ｇ ： ｔ ｈ ｅ ｏ ｒ ｅ ｔ ｉ ｃ ｃ ａ ｌ ｃ ｕ ｌ ａ ｔ ｉ ｏ ｎ ｏ ｆｇ ｒ ｏ ｕ ｔ ｉ ｎ ｇ ｐ ｒ ｅ ｓ ｓ ｕ ｒ ｅ ａ ｔ ｐ ｕ ｍ ｐ ｏ ｕ ｔ ｌ ｅ ｔ 、 ｕ ｐ ｐ ｅ ｒ ａ ｎ ｄｌ ｏ ｗ ｅ ｒ ｌ ｉ ｍ ｉ ｔ ｆｇ ｏ ｒ ｏ ｕ ｔ ｉ ｎ ｇ ｐ ｒ ｅ ｓ ｓ ｕ ｒ ｅ ｇ ｒ ｏ ｕ ｔ ｉ ｎ ｇ ｌＯ ｆ Ｗ 、 ｒｏ ｇ ｕ ｔ ｉ ｎ ｇｔ ｉ ｍ ｅ 、 ｒｏ ｇ ｕ ｔ ｉ ｎ ｇ ｓ ｐ ｅ ｅ ｄ ａ ｎ ｄｍ ｏ ｒ ｔ ａ ｒ ｔ ａ ｎ ｋ ｃ ｕ ｂ ａ ｇ ｅ ｉ ｎｍ ｏ ｒ ｔ ｒ ａ
形， 保 证 掘 进施 工正 常进 行 。
关键词 ： 同步注浆系统 ； 注浆压力 ； 注浆量 ， Ｉ 注浆时间； 砂浆罐容积 ； 控制 中图分类号 ： Ｔ Ｈ１ ６ ； Ｕ ４ ５ ５ ． ３ ＋ ９ ； Ｔ Ｄ ２ ６ ５ ． ４ 文献标识码 ： Ａ 文章编号 ： １ ０ ０ １ — ３ ９ ９ ７ （ ２ ０ １ ３ ） ０ １ — ０ １ ９ １ — ０ ３
ｓ ￣ｔ ｅ ｍ， ｎｄ ａ ｈ ｏ ｗ ｔ ｏ ｄ ｅ ｓ ｉ ｇ ｎ ｍ ｉｎ ａ ｐ ａ ｒ ａ ｍ ｅ ｔ ｅ ｒ ｓ ｆｍ ｏ ｏ ｔ ｒ ｒ ａ ｓ ￣ｔ ｅ ｍ， ｂ ｙ ｎａ ａ ｌ ｙ ｓ ｉ ｎ ｇｍ ｏｒ ｔ ａ ｒ ｓ ￣ｔ ｅ ｍ ｓ ｃ ｈ ｅ ｍ ｅ ａ ｎ ｄ ｍｏ ｔ ｒ ｒ ａ ｓ ￣ｔ ｅ ｍ ｓ ｔ ｒ ｕ ｃ ｔ ｕ ｒ ｅ
第 １ 期
２ ０ １ ３年 １月
机 械 设 计 与 制 造
Ｍａ ｃ ｈ ｉ ｎｅ ｒ ｙ Ｄｅ ｓ ｉ ｇ ｎ ＆ Ｍａ ｎ ｕ ｆ ａ ｃ ｔ ｕｒ ｅ １ ９１
＜ ｛ ＞ ６ ． ２ ８ ｍ土压平衡盾构 同步注浆 系统控制及参数确定
任 丽维 ， 杨 涛 ， 费学婷 ， 马春峰 ｚ ， 赵 羽ｔ （ １ ． 北方重工全断面掘进机国家重点实验室 北方重工盾构机分公司， 辽宁 沈阳 １ １ ０ １ ４ １ ； ２ ＿ 沈阳理工大学 ， 辽宁 沈阳 １ １ ０ ０ ４ ５ ）
， ｏ ｒ 巾 ６ ． ２ ８ ｍ Ｅ Ｐ Ｂ（ ｕ ｓ ｅ ｄ ｆ ｏ ｒ ｔ ｈ ｅ ｔ ｕ ｎ ｎ ｅ ｌ ｗ ｏ ｒ ｋ ｓ ｆＬ ｏ ｏ ｔ ３ １ ０ １ ｆＳ ｏ ｈ ｅ ｎ ｚ ｈ ｅ ｎ Ｍｅ ｔ ｒ ｏ ２ ｎ ｄ ｓ ｔ ａ ｇ ｅ Ｌ ｉ ｎ ｅ ３ ） ， ａ ｌ ｓ ｏ ｅ ｘ ｐ ｏ ｕ ｎ ｄ ｓ ｈ ｏ ｗ ｔ ｏ ａ ｐ ｐ ｌ ｙ ｏｒ ｍ ｔ ｒ ａ ｃ ｏ ｎ ｔ ｒ ｏ ｌ ｓ ￣ｔ ｅ ｍ ｔ ｏ ａ ｄ ｊ ｕ ｓ ｔ ｒｏ ｇ ｕ ｔ ｉ ｎ ｇｐ ｒ ｅ ｓ ｓ ｕ ｒ ｅ ａ ｎ ｄ ｇ ｒ ｏ ｕ ｔ ｉ ｎ ｇ ｌ ｆ ｏ ｗ， ｐ ｒ ｅ ｖ ｅ ｎ ｔ ｏｔ ｍ ｏ ｒ ｄ ｉ ｓ ｔ ｕ ｒ ｂ ｉ ｎ ｇｔ ｏ ｍ ａ ｋ ｅ ｔ ｈ ｅ ｒｏ ｇ ｕ ｎ ｄ ｕ ｐ ｈ ｅ ａ ｖ ａ ｌ ｏ ｒ
盾构主要参数的计算和确定
盾构主要参数的计算和确定1、盾构外径：盾构外径D=管片外径D S+2(盾尾间隙δ+盾尾壳体厚度t)盾尾间隙δ--为保证管片安装和修复蛇行,以及其他因素的最小富余量，一般取25—40mm;结合五标地质取多少?2、刀盘开挖直径：软土地层，一般大于前盾0—10mm,砂卵石地层或硬岩地层，一般大于前顿外径30mm,五标刀盘开挖直径如何确定的?3、盾壳长度盾壳长度L=盾构灵敏度ξx盾构外径D小型盾构D≤3.5M，ξ=1.2—1.5；中型3.5M＜D≤9M，ξ=0.8—1.2；大型盾构D＞9M；ξ=0.7—0.8；4、盾构重量泥水盾构重量=（45---65）D2，由于本线路存在线下溶土洞的可能，再掘进中能否通过此核算，盾构主机是否沉陷？5、盾构推力盾构总推力F e=安全储备系数AX盾构推进总阻力F d安全储备系数A---一般取1.5---2.0。
盾构推进总阻力F d=盾壳与周边地层间阻力F1+刀盘面板推进阻力F2+管片与盾尾间摩擦力F3+切口环贯入地层阻力F4+转向阻力F5+牵引后配套拖车阻力F6盾壳与周边地层间阻力F1计算中，静止土压力系数或土的粘聚力取盾体范围内的何点的？刀盘面板推进阻力F2，对于泥水盾构或土压盾构土仓压力如何确定的？管片与盾尾间摩擦力F3中，盾尾刷与管片的摩擦系数取偏大好吗？盾尾刷内的油脂压力如何定？计算中土压力计算是按郎肯土压公式或库仑土压计算？6、刀盘扭矩刀盘设计扭矩T=刀盘切削扭矩T1+刀盘自重形成的轴承旋转反力矩T2+刀盘轴向推力形成的旋转反力矩T3+主轴承密封装置摩擦力矩T4+刀盘前面摩擦扭矩T5+刀盘圆周摩擦反力矩T6+刀盘背面摩擦力矩T7+刀盘开口槽的剪切力矩T8刀盘切削扭矩T1中的切削土的抗压强度q u如何确定？刀盘轴向推力形成的旋转反力矩T3计算中土压力计算是按郎肯土压公式或库仑土压计算？，刀盘圆周摩擦反力矩T6计算中，土压力计算是按郎肯土压公式或库仑土压计算？刀盘背面摩擦力矩T7中土仓压力P W如何确定？7、主驱动功率主驱动工率储备系数一般为1.2---1.5，主驱动系统的效率η如何确定？8、推进系统功率推进系统功率W f=功率储备系数A W X最大推力FX最大推进速度VX推进系统功率ηW功率储备系数A W一般取1.2---1.5, 最大推力F、最大推进速度V如何定？推进系统功率ηW=推进泵的机械效率X推进泵的容积率X连轴器的效率9、同步注浆能力每环管片理论注浆量Q=0.25X(刀盘开挖直径D2—管片外径D S2)X管片长度L推进一环的最短时间t=管片长度L/最大推进速度v理论注浆能力q=每环管片理论注浆量Q/推进一环的最短时间t额定注浆能力q p=地层的注浆系数λX理论注浆能力q/注浆泵效率η地层的注浆系数λ因地层而变一般取1.5---1.8。
土压平衡盾构土仓压力设定与控制共55页
60、生活的道路一旦选定，就要勇敢地 走到底 ，决不 回头。 ——左
56、书不仅是生活，而且是现在、过 去和未 来文化 生活的 源泉。 ——库 法耶夫 57、生命不可能有两次，但许多人连一 次也不 善于度 过。— —吕凯 特 58、问渠哪得清如许，为有源头活水来 。—— 朱熹 59、我的努力求学没有得到别的好处， 只不过 是愈来 愈发觉 自己的 无知。 ——笛 卡儿
土压平衡盾构土仓压力设定与控制
•Hale Waihona Puke 6、黄金时代是在我们的前面，而不在 我们的 后面。
•
7、心急吃不了热汤圆。
•
8、你可以很有个性，但某些时候请收 敛。
•
9、只为成功找方法，不为失败找借口 (蹩脚 的工人 总是说 工具不 好)。
•
10、只要下定决心克服恐惧，便几乎 能克服 任何恐 惧。因 为，请 记住， 除了在 脑海中 ，恐惧 无处藏 身。-- 戴尔． 卡耐基 。
同步注浆

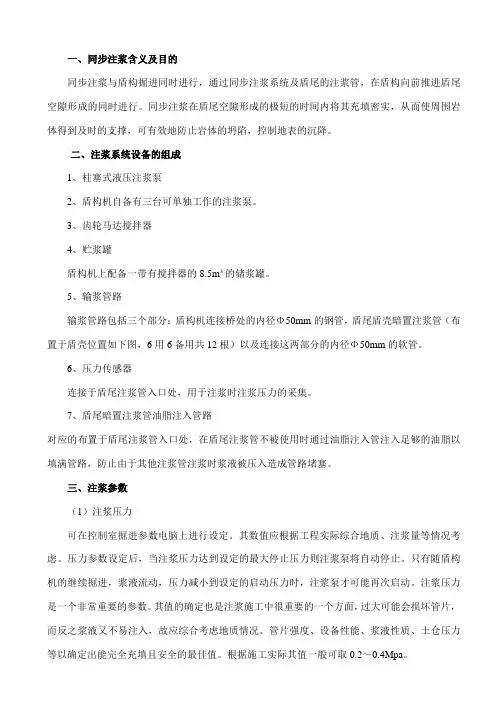

一、同步注浆含义及目的同步注浆与盾构掘进同时进行，通过同步注浆系统及盾尾的注浆管，在盾构向前推进盾尾空隙形成的同时进行。
同步注浆在盾尾空隙形成的极短的时间内将其充填密实，从而使周围岩体得到及时的支撑，可有效地防止岩体的坍陷，控制地表的沉降。
二、注浆系统设备的组成1、柱塞式液压注浆泵2、盾构机自备有三台可单独工作的注浆泵。
3、齿轮马达搅拌器4、贮浆罐盾构机上配备一带有搅拌器的8.5m³的储浆罐。
5、输浆管路输浆管路包括三个部分：盾构机连接桥处的内径Φ50mm的钢管，盾尾盾壳暗置注浆管（布置于盾壳位置如下图，6用6备用共12根）以及连接这两部分的内径Φ50mm的软管。
6、压力传感器连接于盾尾注浆管入口处，用于注浆时注浆压力的采集。
7、盾尾暗置注浆管油脂注入管路对应的布置于盾尾注浆管入口处，在盾尾注浆管不被使用时通过油脂注入管注入足够的油脂以填满管路，防止由于其他注浆管注浆时浆液被压入造成管路堵塞。
三、注浆参数（1）注浆压力可在控制室掘进参数电脑上进行设定。
其数值应根据工程实际综合地质、注浆量等情况考虑。
压力参数设定后，当注浆压力达到设定的最大停止压力则注浆泵将自动停止。
只有随盾构机的继续掘进，浆液流动，压力减小到设定的启动压力时，注浆泵才可能再次启动。
注浆压力是一个非常重要的参数。
其值的确定也是注浆施工中很重要的一个方面，过大可能会损坏管片，而反之浆液又不易注入，故应综合考虑地质情况、管片强度、设备性能、浆液性质、土仓压力等以确定出能完全充填且安全的最佳值。
根据施工实际其值一般可取0.2～0.4Mpa。
施工中操作人员务必要将压力传感器接好，并检查其工作情况，确保传感器能正常工作。
坚决杜绝在无压力传感器的情况下继续注浆，以防由于注浆压力过大损坏管片。
注浆压力是评估盾尾建筑空隙填充情况的重要参数。
施工中应以此控制每环的注浆量。
采用同步方式注浆时,注浆过程中注浆压力应保持恒压。
注浆口盾尾布置图（2）注浆量衬砌背后注浆量的确定是以盾尾建筑空隙量为基础并结合地层、线路及掘进方式等考虑适当的饱满系数，以保证达到充填密实的目的。
盾构隧道同步注浆技术
文章编号:1009-6582(2003)01-0026-05盾构隧道同步注浆技术邹 (中铁隧道集团科研所,洛阳471009)摘 要 随着近年来大量盾构隧道工程的兴建,盾构法施工技术也逐步趋于成熟和完善。
文章结合工程实际,就盾构隧道同步注浆技术进行了探讨。
关键词 地铁隧道 土压平衡盾构 同步注浆中图分类号:U445.43 文献标识码:A1 前 言盾构法施工时的隧道围岩变形是由土质、地下水、隧道断面、埋深以及施工技术等很多因素交织而成的复杂现象,然而对于密闭型盾构而言,围岩变形的主要原因在于衬砌背后注浆的好坏。
由于脱离盾尾后一段时间内盾尾空隙接近于无支撑状态,其变形或局部坍塌随着围岩扰动范围的增大而直接影响地表沉降的程度。
因此,同步注浆技术对提高盾构隧道在施工过程中的稳定性具有十分重要的作用。
2 盾构掘进模式盾构掘进通常采用三种模式,即敞开式、半敞开式、EP B 模式(土压平衡式)。
敞开式:在前方掌子面足够稳定并且涌水能够被控制的条件下,可以采用敞开式作业。
在敞开式作业时,压力舱通过螺旋输送机的卸料口与舱外相通而处于无压状态。
半敞开式:半敞开式用于含水、水压为0.1～0.15MPa 左右、掌子面可保持稳定的地层中。
半敞开式作业时隧道掘进速度近似于敞开式作业,压力舱内底部是岩碴,上部为压缩空气(用来平衡地下水压)。
EP B 模式(土压平衡模式):EP B 模式用于围岩不稳定、地下水压力高、水量大的地层,舱内的土碴用以平衡掌子面的土压。
采用EP B 模式施工时,可以用泡沫系统改善碴土的流动性。
泡沫系统可以优化碴土的状态,减小土舱和螺旋输送机中的摩擦力。
和其他掘进模式相比,EP B 模式不需要第二种压力介质(如压缩空气和流体悬浮液),此时岩碴充当了支撑介质(图1)。
3 盾构同步注浆技术3.1 盾构同步注浆的目的盾构同步注浆就是在隧道内将具有适当的早期及最终强度的材料,按规定的注浆压力和注浆量在盾构推进的同时填入盾尾空隙内。
同步注浆
同步注浆主要技术参数由于盾构主机的外径大于管片直径,当盾构机外壳脱离管片后,管片与天然土体之间将存在一定的建筑空隙,这种空隙的存在,将导致以下不利后果:①天然土体坍塌从而引起地面下沉。
②空隙积水增大管片间漏水的可能性。
③管片在千斤顶作用下由于缺乏约束而变形错位。
④隧道在硬岩段上浮。
⑤盾尾水源串入土舱造成喷涌。
在盾构掘进过程中,同步注浆是从安装在盾构上的注浆管直接注入盾尾空隙的方法，盾构推进油缸与注浆联动，控制系统通过PLC与盾构的推进相互锁定，通过中央控制板选择或设定注入点砂浆压力、计算行程及总行程及限定值等。
通过同步注浆及时填充建筑空隙,尽可能的减少隧道上浮和对地面的影响,同时作为管片外防水和结构加强层。
1.注浆压力注浆压力略大于该地层位置的静止水土压力，同时避免浆液进入盾构机的土仓中。
注入压力大小通常选择为地层土压力加上0.1～0.2MPa。
地层阻力强度是由土层条件及掘削条件决定的，通常在0.2～0.3MPa以下，但也有高达0.4MPa的情形。
为了不影响盾构隧道管片的稳定性，不宜选择过高压力，最初的注浆压力是根据理论静止水土压力确定的，在实际掘进中将不断优化。
如果注浆压力过大，会导致地面隆起和管片变形，还易漏浆。
如果注浆压力过小，则浆液填充速度赶不上空隙形成速度，又会引起地面沉陷。
一般而言，注浆压力取1.1～1.2倍的静止水土压力，最大不超过3.0～4.0bar。
由于从盾尾圆周上的四个点同时注浆，考虑到水土压力的差别和防止管片大幅度下沉和浮起的需要，各点的注浆压力将不同，并保持合适的压差，以达到最佳效果。
在最初的压力设定时，下部每孔的压力比上部每孔的压力略大0.5～1.0bar。
2.注浆量根据刀盘开挖直径和管片外径，可以按下式计算出一环管片的注浆量。
V=π/4×K×L×（D12-D22）式中:V ——一环注浆量（m）L ——环宽（m）D1——开挖直径（m）D2——管片外径（m）K——扩大系数取1.5～2扩大系数是考虑纠偏、跑浆、材料收缩等因素的一个经验值，实际掘进过程中，应结合地层、渗透系数等综合考虑，并适时调整。
盾构法隧道同步注浆技术标准
盾构法隧道同步注浆技术标准在现代工程建设中，隧道工程是一项极为重要的基础设施建设，其重要性不亚于道路和桥梁建设。
而盾构法隧道作为隧道工程中的一种建设方式，其施工技术的标准化和规范化工作显得尤为重要。
其中，同步注浆技术是盾构法隧道施工中最为重要和关键的技术之一。
同步注浆技术是指在盾构施工过程中，通过钻孔注浆技术将环型隧道衬砌与地下周边土体有效地粘结在一起，从而形成一种牢固的地下隧道结构。
此外，同步注浆技术还可以有效地填充隧道周边土体，增加隧道的安全性和稳定性。
由于同步注浆技术对于盾构隧道施工质量和隧道安全性的影响极大，因此，同步注浆技术的标准化和规范化也成为了盾构隧道施工的重点工作。
在同步注浆技术的标准化过程中，需要充分考虑隧道工程所面临的地质环境和工程条件等因素。
首先，需要通过对地质环境和地下水流的分析研究，确定注浆技术的配合比和注浆深度等工艺参数。
在确定注浆参数时，应该充分考虑隧道周边土体的地质特征，以及隧道施工过程中地下水流的变化情况。
其次，需要对钻孔注浆的具体施工过程进行规范化。
在注浆过程中，应该注意施工的顺序和速度，确保注浆效果的均匀性和一致性。
此外，注浆设备和注浆材料的选择也是关键因素之一，需要根据地质环境和工程条件进行选择和配置。
最后，同步注浆技术需要进行质量监控和检验。
在注浆施工结束后，应该对注浆效果进行检验和评估，确保注浆质量符合规范要求。
在质量监控方面，应该建立完善的监控体系和质量检验标准，以确保隧道工程的质量和安全性。
总之，同步注浆技术是盾构隧道施工中最为重要和关键的技术之一，其标准化和规范化工作也是隧道工程中不可或缺的一环。
通过对同步注浆技术的标准化和规范化工作的深入研究和实践，可以提高隧道工程的质量和安全性，为城市化进程和经济发展提供更加可靠和安全的基础设施保障。
盾构机推进液压系统设计
盾构机推进液压系统设计盾构掘进机是一种集机械、电气、液压、测量导向、控制、材料等多学科技术于一体、专用于地下隧道工程开挖的技术密集型重大工程装备。
盾构法施工以自动化程度高、施工速度快、安全可靠、对周边环境影响小等优点，已广泛用于地铁、地下隧道、饮水工程等项目。
推进系统是盾构机的关键系统，它主要承担着推进任务，同时能够实现姿态控制。
文章简要介绍6.28m土压平衡盾构机的推力计算、推进油缸的规格参数和数量的确定、推进液压系统设计；推进油缸的控制等。
标签：盾构机；推进；液压系统；TBM推进系统是盾构机的关键系统，它主要承担着盾构机的推进任务，同时能够实现盾构机的转弯、曲线行进、姿态控制、纠偏以及同步运动等功能。
推进液压系统主要包括推进泵、控制阀组、推进缸和管路附件等。
[1] 以下就6.28m土压平衡盾构机（以下简称EPB）推进液压系统设计做简要介绍：主要包括确定盾构的推力；推进油缸的规格参数和数量的计算；推进液压系统设计；推进油缸的控制等。
1 推力计算盾构机在前进过程中主要克服以下几种力：（1）土压对刀盘作用力：（1）式中，F1为土压对刀盘作用力，kN；p±为土压，bar；D为刀盘直径，m。
（2）上方土体对盾体的力：（2）式中，F2为上方土体对盾体的力，kN；D为刀盘直径，m；L为盾体长度，m；de为土密度，kg/m3；MU为摩檫系数。
（3）盾体摩檫力（设备重力作用产生力）：（3）式中，F3为盾体摩檫力，kN；m为盾体重量，kg；g为重力加速度；f为摩檫系数。
（4）刀具产生力：刀盘上共安装了60把刮刀、12把周边刮刀、撕裂刀26把。
根据每把刮刀在软土中的推进力约为5.6 kN、每把撕裂刀的设计最大推力为250kN，计算刀具产生力：（4）式中，F4为刀具产生力，kN。
（5）后配套牵引力：（5）式中，F5为后配套牵引力，kN；m1为后配套重量，kg；g为重力加速度；f为摩檫系数。
（6）式中，F’为推进力，kN。
土压平衡盾构
土压平衡盾构在现代城市建设中，隧道施工技术一直是一个备受关注的话题。
土压平衡盾构作为隧道施工中的重要技术手段，被广泛运用于地铁、隧道、水利工程等领域。
本文将介绍土压平衡盾构的工作原理、施工流程、应用领域以及发展趋势。
工作原理土压平衡盾构是一种通过对盾构机内部进行适当压力控制，使土体在掌握平衡条件下对盾构机的推进方向施加支护压力的施工方法。
其主要工作原理如下：1.土压平衡控制：通过盾构机内设的控制系统，对注入的压浆进行控制，使得盾构机内外的土压力保持平衡，避免挤压或塌陷的发生。
2.推力控制：由盾构机的主推进液压缸提供推力，推动盾构机朝着设计方向推进，同时根据隧道的地质条件，调整推进速度和力度，保证施工安全。
3.土体支护：在盾构机推进的同时，通过盾构机后部的支护系统提供对土体的支撑和加固，防止隧道倒塌。
施工流程土压平衡盾构施工流程一般包括以下几个步骤：1.现场勘察：对隧道工程的地质条件、地下管线等情况进行详细调查和勘察，了解地层情况，为后续施工提供数据支持。
2.盾构机铺设：将盾构机按照设计要求铺设在施工现场，进行机器调试和检验。
3.推进施工：启动盾构机，根据设计要求控制推进速度和土压平衡，逐步推进隧道施工。
4.土体处理：处理盾构机后部土体的排出和支护，防止土体坍塌，同时保护环境。
5.隧道验收：完成隧道的整体施工后，进行验收，确保施工质量和安全。
应用领域土压平衡盾构技术在地铁、铁路、公路、水利等领域均有广泛应用，其主要应用包括：•地铁隧道：土压平衡盾构在地铁隧道的施工中应用广泛，能够适应不同地质条件，提高施工效率和质量。
•水利工程：在水利隧道、排水管道等工程中，土压平衡盾构可以有效应对复杂的地下水文条件，保证施工安全。
•公路隧道：对于公路隧道的施工，土压平衡盾构可以减少交通影响，提高工程质量。
发展趋势随着城市化进程的不断加快，土压平衡盾构技术在隧道施工中将继续发挥重要作用，并呈现出以下几个发展趋势：•智能化：随着技术的不断发展，土压平衡盾构将趋向智能化，实现自动化控制和监测，提高施工效率和安全性。
土压平衡盾构克泥效同步注入抑制沉降施工工法
土压平衡盾构克泥效同步注入抑制沉降施工工法1前言近些年来，随着城市的日益发展，大城市逐步形成了以地铁交通为主体的交通格局，而盾构法因其具有对周围环境影响较小已成为修建地铁的主要施工手段。
然而盾构区间隧道多分布于城区，沿线必将穿过繁华的商业闹市区，建筑物及地下管道密集，而且随着线路的增多，较多城市的轨道交通都进入了网络化建设的时代，轨道交通的网络化建设不可避免地带来新建隧道与已建隧道之间相互平行、重叠、交叉或者穿越等复杂的施工情况。
尤其是当盾构下穿既有线，例如国铁、运营隧道等，由于影响面之大，盾构邻近施工时，即使是微小的变化，都可能对既有线路造成灾难性的影响。
故随着穿越工程的增多及穿越间距的缩短，要求施工时必须采取措施控制、减弱施工对既有隧道结构的不利影响，保护既有隧道的正常使用和运营安全。
由此可见，新建隧道穿越既有线或者重大危险源的施工措施已成为新一轮城市轨道交通建设必须深入研究的关键问题。
武汉地铁七号线武瑞区间需要三次穿越国铁，其中穿越京广铁路四股道，影响范围较大，根据国铁要求，既有线铁路沉降控制标准为9mm,安全风险高，属于项目特级风险源。
前期策划阶段，经过认真分析盾构掘进造成地面沉降的规律和机理，研究盾构机本身构造后发现，盾构在掘进过程中，虽然采用盾构机同步注浆系统，填充盾体外壳和管片之间的环形空隙，抵抗围岩变形，但是由于国内外盾构机构造的限制，同步注浆系统只能通过盾尾后方注入点注入，其浆液充填时间滞后于掘进一定时间，无法抑制盾体周边土体变形等。
由盾构机本身的构造可知，为了减少了盾体和土体的摩擦，国内外盾构机刀盘开挖直径一般大于盾体2〜5cm,如此以来，在盾构机盾体范围内形成的开挖轮廓和盾体之间就存在一个环形构造空隙。
由于前盾、中盾、盾尾直径不同，此构造空隙一般平均为2cm（由于盾体自重，盾体下部与土体紧密接触，上部间隙最大）。
在类似穿越施工中，地表变形指标较为严格的情况下，若不有效填充其本身的构造空隙，势必会引起该部分土体的应力释放，造成地表变形增大。
盾构施工中的注浆管理
盾构施工中的注浆管理【摘要】盾构施工成型隧道曲线是关系到工程成败的关键，是质量控制的核心内容，同时在掘进过程中对于地表建筑构筑物的保护，控制地表隆起和沉降也是盾构施工技术的重要指标。
这些关键要素需要在精确掌握地质水文资料预先选择合适的盾构掘进参数基础上，并根据实际掘进状况做出有利于施工的修正进而指导施工，成就一件精品工程。
除盾构掘进参数这一关键要素外，盾构施工的注浆管理也是决定以上各项的重要因素之一。
【关键词】盾构，施工，注浆管理【abstract 】shield tunnel construction shape curve is related to the success or failure of engineering, quality control is the core content, and in the process of building for excavating the surface structures of the protection, control surface uplift and subsidence of shield is an important index of the construction technique. These key factors need to master the accurate geological hydrological data to choose the appropriate in advance of shield tunneling based on parameters, and according to the actual situation of the construction of the tunneling favour correction and guide the construction, the achievement a excellent project. In addition to shield tunneling of the key elements to the parameters, the shield tunnel grouting management is also decided to the above one of the important factors.【key words 】shield, construction, grouting management中图分类号：TU71文献标识码：A 文章编号：所有经验总结不是一成不变的，永远只有相似，没有相同；只有借鉴，没有复制。
