泵与风机总结
1、泵与风机：能将原动机的机械能转化成被输送流体的机械能的流体机械。
作用：补充营养（煤气水）、排除垃圾（渣烟），促使电厂工质（气汽水煤油）通道畅通、保证正常发供电。
2、流量：单位时间内泵或风机所输送的流体量。
3、扬程：单位重力液体通过泵所获得的机械能。
4、全压：单位体积气体通过风机所获得的机械能。
5、有效（输出）功率：在单位时间内流体从泵与风机中所获得的机械能。
轴功率：原动机传递到泵与风机轴上的输入功率。
内功率：实际消耗于液体的功率。
6、总效率：有效功率与轴功率之比。
7、叶片式泵与风机的工作原理：带叶片的旋转的工作轮对流体作功从而实现将原动机的能量连续地传给流体；容积式的工作原理：通过周期地改变工作室的容积实现输送流体。
8、离心泵与风机的工作原理：当叶轮随轴旋转时，叶片间的流体也随叶轮旋转而获得离心力，并使流体从叶片间的出口处甩出。
被甩出的流体及入机壳，于是机壳内的流体压强增高，最后被导向出口排出。
流体被甩出后，叶轮中心部分的压强降低。
外界气体就能使泵与风机的的吸入口通过叶轮前盘中央的孔口吸入，源源不断地输送流体。
9、轴流式工作原理：旋转叶片的挤压推进力使流体获得能量，升高其压能和动能。
10、混流式：流体是沿介于轴向与径向之间的圆锥面方向流出叶轮，部分利用叶型升力，部分利用离心力。
流量较大、压头较高，是一种介于轴流式与离心式之间的叶片式泵与风机。
11、离心式泵与风机多采用后向叶型：动压水头成分大，流体在蜗壳及扩压器中的流速大，从而动静压转换损失必然较大。
因为在其它条件相同时，尽管前向叶型的泵和风机的总的扬程较大，但能量损失也大，效率较低。
因此离心式泵全采用后向叶轮。
在大型风机中，为了增加效率或见得噪声水平，也几乎都采用后向叶型。
1、流体分析假设：叶轮中的叶片数为无限多且叶片为无限薄；流体为理想流体；流体作定常运动；流体是不可压缩的；流体在叶轮内的流动是轴对称流动。
2、绝对速度：是指运动物体相对于静止参照系的运动速度；相对速度：是指运动物体相对于运动参照系的速度；牵连速度：指运动参照系相对于静止参照系的速度。
3、安装角是指叶片进、出口处的切线与圆周速度反方向之间的交角。
4、排挤系数：实际的有效过流面积与无叶片时过流面积之比。
5、能量方程分析：（1）流体所获得的理论扬程，仅与液体在叶片进、出口的运动速度有关，而与流动过程无关；（2）与被输送流体的密度无关。
6、轴向涡流：容器转了一周，流体微团相对于容器也转了一周，其旋转角速度和容器的旋转角速度大小相等而方向相反，这种旋转运动就称轴向涡流。
影响：1)使流线发生偏移从而使进出口速度三角形发生变化，使进口圆周速度增大、出口圆周速度减小；2)叶片两边产生压强差，原动机克服阻力矩消耗功。
7、损失：（一）机械损失：当叶轮旋转时，轴与轴封、轴与轴承及叶轮圆盘摩擦所损失的功率。
如何降低叶轮圆盘的摩擦损失：1）适当选取n和D2的搭配。
2）降低叶轮盖板外表面和壳腔内表面的粗糙度可以降低△Pm2。
3）适当选取叶轮和壳体的间隙。
（二）容积损失：部分已经从叶轮获得能量的流体从高压侧通过间隙向低压侧流动造成能量损失。
多发部位：叶轮入口与外壳之间的间隙处；平衡轴向力装置与外壳之间的间隙处；多级泵的级间间隙处。
为了减小叶轮入口处的容积损失，一般在入口处都装有密封环。
（三）流动损失：流体和流道壁面生摩擦、流道的几何形状改变使流体速度变化而产生旋涡，以及冲击等所造成的损失。
多发部位：吸入室，叶轮流道，压出室冲击损失：当流量偏离设计量时，流体速度发生变化，在叶片入口和从叶轮出来进入压出室时，流动角不等于叶片安装角，产生冲击损失。
8、性能曲线：反映一定几何尺寸、一定转速下的泵与风机(),,H p N 随v q 的变化规律的曲线。
管路性能曲线：反映H 或p 随管路中流体v q 的变化规律的曲线。
9、工况点：在给定的流量下，均有一个与之对应的扬程H 或全压p ，功率P 及效率η值，这一组参数，称为一个工况点。
能量意义：在管路中输送流量v q 所需要的能量正好等于泵与风机所能提供的能量，即能量供求平衡。
调节：用人为的方法改变泵与风机工作点的位置。
不稳定运行工况点：在受到外界影响而脱离了原来的平衡状态后，在新的条件下不能再恢复到原来平衡状态的工况点。
影响工况点的因素：吸入空间或压出空间的压强或高度；流体密度；流体含固体杂质；流体的粘性，管路的积垢、积灰、结焦、泄露、堵塞。
10、离心式泵后向式叶轮的性能曲线：1）陡降型：流量变化不大而能头变化较大，如电厂自江河水库取水的循环水泵2）平坦型：流量变化大而能头变化小，如电厂的给水泵、凝结水泵3）驼峰型：能头随流量先增后减，应避免。
11、相似理论应用：(1)对新设计的产品，需将原型泵与风机缩小为模型，进行模化试验以验证其性能是否达标；(2)在现有效率高、结构简单、性能可靠的泵与风机资料中，选一台合适的(比转数接近的)作为模型，按相似关系对该型进行设计；(3)由性能参数的相似关系，在改变转，速、叶轮几何尺寸及流体密度时，可进行性能参数的相似换算。
12、运动相似：实型和模型的通流部分，相应点的流速大小成比例且比值相等，方向相同。
几何相似：的通流部分，相应的线性尺寸成比例且比值相等、叶片数相等、安装角相等。
动力相似：实型和模型的通道内各流体质点所受相应的同名力成比例且比值相等，方向相同。
13、流量相似定律：凡几何相似的泵与风机，在相似工况下，其……。
相似定律：相似的泵与风机，其性能参数间的变化规律。
比例定律：仅仅因转速的变化引起性能参数与转速的变化规律。
14、通用性能曲线：根据不同转速时的工况绘制出的性能和相应的等效曲线绘制在同一张图上所得到的曲线组。
泵的比转速：几何相似的两台泵在相似工况下，其比值n√－（Qv ）/（H ）3/4必然相等，因此它反映了相似泵的特征，称之为泵的比转速，是综合性相似特征数。
比转速的用途：映泵与风机结构特点；反映性能曲线变化趋势；决定型式；进行相似设计。
1、 泵内汽蚀现象：气泡形成、发展、溃灭、以致使过流壁面遭到破坏的全过程。
汽蚀原因：泵的安装位置高出吸液面的高差太大；泵安装地点的大气压较低；泵所输送的液体温度过高。
2、 汽蚀危害及防止措施：1）缩短泵的使用寿命。
对泵易汽蚀的部位常采用抗汽蚀性能较好的材料。
2）产生噪声和振动。
机组在这种情况下应停止工作。
3）影响泵的运行性能。
3、有效汽蚀余量NPSHa ：在泵吸入口处，单位重力流体所具有的超过汽化压力能头的富裕能头。
必需汽蚀余量NPSHr ：单位重力流体从泵吸入口至泵内压强最低点所必需的压力降。
4、吸入室：吸入法兰接口至叶轮前的空间。
作用：引导液体在流动损失最小的情况下平稳地流入叶轮，并使叶轮进口处流速分布均匀。
分类：1）圆锥管2）圆环形3）半螺旋形。
5、压出室：叶轮出口处与单机泵的出口管接头或多级泵下一级叶轮出口之间的那部分空间。
作用：收集从叶轮中高速流出的液体，使其速度降低，实现部分动能到压能的转化，并把液体在流动损失最小的情况下送入下级叶轮进口或送入排出管路。
压出室的分类：1）螺旋形2）节段式多级泵 a、流道式导叶，b径向式导叶。
6、轴向力：离心泵运行时，因叶轮两侧压强不等而产生一个方向指向泵吸入口并与泵轴平行的作用力。
轴向力产生的原因：叶轮两侧压强分布不对称；轴向流入，径向流出，故液体轴向动量变化导致液体对叶轮产生一个轴向动反力7、平衡盘自动平衡轴向力：作用于转子上的轴向力大于平衡盘上的平衡力则转子就会向低压侧窜动而平衡盘是固定在转轴上的，因此，使轴向间隙减小，经间隙的流动阻力增加，泄漏量减少。
这将导致液体流过径向间隙的速度减小，既经间隙中流动损失减小，从而提高了平衡盘前面的压强，于是作用在盘上的平衡力也就增大。
当转子窜动道某一位置，平衡力与轴向力相等，达到平衡。
8、轴端密封类型： 1）压盖填料密封，只用于低速泵。
通过适当拧紧螺栓使填料和轴之间保持很小的间隙。
2）机械密封，适用于高温、高压、高转速的给水泵。
优点：密封效果好，对操作维护要求不高，密封尺寸较小，使用寿命长，功率消耗少。
3）迷宫密封：泄露大，功率损耗小。
9、常用叶片式泵：给水泵：向锅炉连续供给高温高压给水的泵（高温高压高速）。
循环水泵：（多从自然界吸水，循环水水质较差，流量大扬程低）向凝汽器不间断地提供大量的循环水，以冷却汽轮机的排汽，使之凝结成凝结水，并在凝汽器中形成高度真空。
凝结水泵：（高度真空，抽吸的是饱和或接近饱和的温水，流量较大、扬程较高）把凝汽器热井中的凝结水抽出并升压到一定压力后，流经一些低压加热器，不间断地送往除氧器。
1、串联：按B点选择泵：两台相同性能泵串联，确定安装高度，和选择电动机（离心B轴流C）。
管路性能曲线越陡越好，泵的越平坦越好。
2、并联：按B点选择泵：相同泵并联；按C点选择泵：确定安装高度，和选择电动机（离心C轴流B）。
管路性能曲线越平坦越好，泵的越陡越好。
3、节流调节：在维持泵与风机转速不变的情况下，通过改变阀门或档板的开度使管道特性曲线发生变化，改变泵与风机的工作点实现调节。
分类：出口端调节，风机进口端调节。
4、锅炉给水泵为防止在小流量区可能发生汽蚀，需要通过调节设置在再循环管路上的阀门开度进行分流调节。
同理，电厂凝结水泵采用调节旁通管路上的阀门开度进行分流调节。
5、入口导叶调节：通过改变静导叶的角度以实现流量调节的方式6、喘振：具有驼峰形性能曲线的泵与风机在不稳定的工况区运行，且管路中具有足够的容积时，流量、能头和轴功率在瞬间内发生很大的周期性波动，引起剧烈的振动和噪声，称为喘振现象。
【报告】泵与风机学习报告
【关键字】报告泵与风机学习报告篇一：泵与风机课程总结《泵与风机》课程总结引言：XX年下半学年，我们热能专业学习了《泵与风机》这门专业课程，通过一学期的学习与认识，我初步掌握了泵与风机的专业常识及操作方面的知识。
泵与风机是一种利用外加能量输送流体的机械。
通常将输送液体的机械称为泵，输送气体的机械称为风机。
按其作用，泵与风机用于输送液体和气体，属于流体机械；按其工作性质，泵与风机是将原动机的机械能转化为流体的动能与压能，因此又属于能量转化机械。
泵与风机在生活中应用十分广泛，在农业中的排涝、灌溉；石油工业中的额输油和注水；化学工业中的高温、腐蚀性流体的排送；冶金工业中的鼓风机流体的输送等等都离不开泵与风机。
从我们专业角度来看，泵与风机在火力发电厂中的作用也不容小视。
在火力发电厂中，泵与风机是最重要的辅助设备，担负着输送各种流体，以实现电力生产热力循环的任务。
如：排粉机或一次风机、送风机、引风机、给水泵、循环水泵、主油泵等等一些辅助设备。
总之，泵与风机在火电厂中应用极为广泛，起着极其重要的作用。
其运行正常与否，直接影响火力发电厂的安全及经济运行。
随着科学的发展，泵与风机正向着大容量、高参数、高转速、高效率、高自动化、高性能和低噪音的方向发展。
课程学习：第一章泵与风机的概述第二节泵与风机的性能参数泵与风机的性能参数有流量、扬程或全压、功率、效率、转速，水泵还有允许吸上真空高度或允许气蚀余量等。
第三节泵与风机的分类及工作原理泵与风机按工作原理可分为三大类：（一）叶片式（二）容积式（三）其他形式（喷水泵、水击泵）按产生的压头分：（一）低压泵、高压泵（二）通风机、压气机（离心通风机、轴流通风机）按产生的作用分：（一）给水泵、凝结水泵、循环水泵、主油泵等等各种泵与风机的工作原理及特点：1、离心式泵与风机1、 2 、3 、2、轴流式泵与风机3、混流式泵与风机4、往复式泵与风机5、齿轮泵6、螺杆泵7、罗茨泵8、喷射泵4、5、6、7 、8、9 、10、第二章叶片式泵与风机的构造第一节离心泵常用结构1、单级单吸悬臂式离心泵及其主要部件2、多级单吸分段式离心泵3、单级双吸中开式离心泵离心泵的主要部件：泵由转体、静体以及部分转体三类部件组成。
泵与风机学科总结
泵与风机学科总结1. 引言泵与风机是热力工程领域中常见的两种流体传动机械，它们在许多工业和生活应用中具有重要的作用。
泵和风机的基本原理和使用方法对于工程师和技术人员来说都是必备的知识。
本文将对泵与风机学科进行总结，重点介绍其基本原理、分类和应用。
2. 泵的基本原理2.1 泵的定义泵是一种用来输送或增加流体压力的机械设备，它通过能量转换，将机械能转化为流体能，并将流体推动到高处。
2.2 泵的分类泵可以按照不同的分类标准进行分类，常见的分类方式有以下几种：•按照工作原理分为容积泵和离心泵；•按照用途分为水泵、油泵、真空泵等；•按照工作方式分为离心泵、轴流泵和混流泵。
2.3 泵的工作原理泵的工作原理基于流体的连续性和能量守恒定律。
当泵的叶轮旋转时，流体会被叶片推动，形成流场。
根据连续性方程，流入泵的流体质量流率等于流出泵的流体质量流率。
通过能量守恒定律，泵的功率可以表示为流体流量、扬程和效率的函数。
2.4 泵的应用泵广泛应用于各个领域，例如水务、农业、工业和建筑等。
常见的应用场景有：•水泵用于给水系统、给排水系统和火灾水泵等；•石油泵用于石油开采和油气输送；•渣浆泵用于矿山和冶金等领域。
3. 风机的基本原理3.1 风机的定义风机是一种将机械能转化为气流动能的机械设备，它将空气或其他气体吸入并通过叶轮旋转产生气流。
3.2 风机的分类风机可以按照不同的分类标准进行分类，常见的分类方式有以下几种：•按照工作原理分为离心风机和轴流风机；•按照风机用途分为通风风机、工业风机和航空风机等；•按照驱动方式分为电机驱动风机、汽车内燃机驱动风机等。
3.3 风机的工作原理风机的工作原理基于动量守恒和连续性方程。
当风机旋转时，叶轮会将空气吸入并通过加速使其产生动能。
根据动量守恒定律，风机吸入的空气质量流率等于排出的空气质量流率。
通过连续性方程，可以确定风机的吸气压力和出口压力的关系。
3.4 风机的应用风机在通风、制冷、暖气和空气污染控制等领域得到广泛应用。

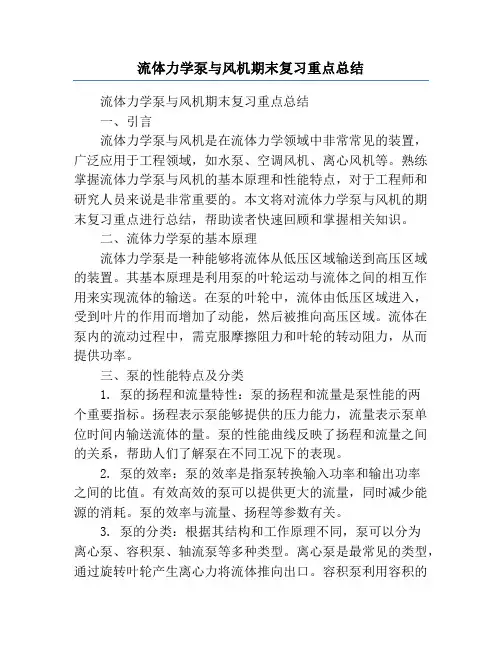

流体力学泵与风机期末复习重点总结
流体力学泵与风机期末复习重点总结流体力学泵与风机期末复习重点总结一、引言流体力学泵与风机是在流体力学领域中非常常见的装置，广泛应用于工程领域，如水泵、空调风机、离心风机等。
熟练掌握流体力学泵与风机的基本原理和性能特点，对于工程师和研究人员来说是非常重要的。
本文将对流体力学泵与风机的期末复习重点进行总结，帮助读者快速回顾和掌握相关知识。
二、流体力学泵的基本原理流体力学泵是一种能够将流体从低压区域输送到高压区域的装置。
其基本原理是利用泵的叶轮运动与流体之间的相互作用来实现流体的输送。
在泵的叶轮中，流体由低压区域进入，受到叶片的作用而增加了动能，然后被推向高压区域。
流体在泵内的流动过程中，需克服摩擦阻力和叶轮的转动阻力，从而提供功率。
三、泵的性能特点及分类1. 泵的扬程和流量特性：泵的扬程和流量是泵性能的两个重要指标。
扬程表示泵能够提供的压力能力，流量表示泵单位时间内输送流体的量。
泵的性能曲线反映了扬程和流量之间的关系，帮助人们了解泵在不同工况下的表现。
2. 泵的效率：泵的效率是指泵转换输入功率和输出功率之间的比值。
有效高效的泵可以提供更大的流量，同时减少能源的消耗。
泵的效率与流量、扬程等参数有关。
3. 泵的分类：根据其结构和工作原理不同，泵可以分为离心泵、容积泵、轴流泵等多种类型。
离心泵是最常见的类型，通过旋转叶轮产生离心力将流体推向出口。
容积泵利用容积的变化来实现流体输送。
轴流泵则是通过推力来推动流体。
四、风机的基本原理及特点风机是一种将气体（如空气）转化为动能的装置，常用于通风、循环等工程领域。
风机与泵类似，但在工作原理和性能特点上有所不同。
1. 风机的工作原理：风机通过旋转叶轮产生了气流的动能，然后将其传递给周围的空气，使空气流动起来。
在风机内部，气流具有一定的压力差，使得气体在风机内不断循环流动。
2. 风机的性能特点：与泵相比，风机的压力增加较小，但流量较大。
风机性能的评估指标主要包括气流量和压力增加。
泵与风机期末总结
泵与风机期末总结一、引言泵与风机是机械工程中的两个重要设备，广泛应用于工业生产和民用领域。
泵是将机械能转化为流体能，将液体或气体从一处输送到另一处的机械装置；而风机是利用风力进行能量转换，将空气或气体输送或排除的装置。
本文对泵与风机的种类、工作原理、性能参数及应用进行总结与分析。
二、泵的种类与工作原理1. 泵的种类泵按照流体性质可分为液体泵和气体泵。
液体泵根据压力不同可分为低压泵和高压泵；根据工作方式可分为容积泵、离心泵和轴流泵等。
气体泵主要包括气体增压泵和真空泵，应用于压缩、输送和抽气等领域。
2. 泵的工作原理液体泵的工作原理是利用机械能将泵入口处的液体吸入泵内，然后通过泵内的叶轮或蜗壳等装置将能量转化为压力能，将液体推送到泵出口处。
液体泵的工作原理主要包括容积泵原理、离心泵原理和轴流泵原理。
容积泵是根据容积周期性变化的原理进行工作的。
它通过转子与外壳之间的密封空间容积改变来输送液体。
常见的容积泵包括柱塞泵、齿轮泵和螺杆泵等。
离心泵是靠转子产生的离心力将流体从入口处吸入泵内，然后通过离心力的作用将液体推向泵出口。
离心泵的工作原理类似于离心离子分离器，根据物质密度和大小的不同将液体分离。
轴流泵是利用涡轮产生的涡旋流将液体推向泵出口。
当液体进入轴流泵时，涡轮将液体转化为径向和切向速度，然后利用涡轮产生的离心力将液体推向出口。
三、风机的种类与工作原理1. 风机的种类风机按照工作原理可分为离心风机和轴流风机。
根据风机的电机安装位置可分为内装电机风机和外装电机风机；根据叶片数量可分为单级风机和多级风机。
2. 风机的工作原理离心风机是利用机械能将空气吸入风机内，然后通过叶轮产生的离心力将空气推向出口的装置。
离心风机根据叶轮的设计和工作原理可分为前曲叶式、后曲叶式、直叶式和斜流叶式等。
轴流风机是通过叶轮产生的轴向力将空气推动到出口的装置。
它与离心风机不同，离心风机是靠离心力将空气推出，而轴流风机是靠轴向力将空气推出。

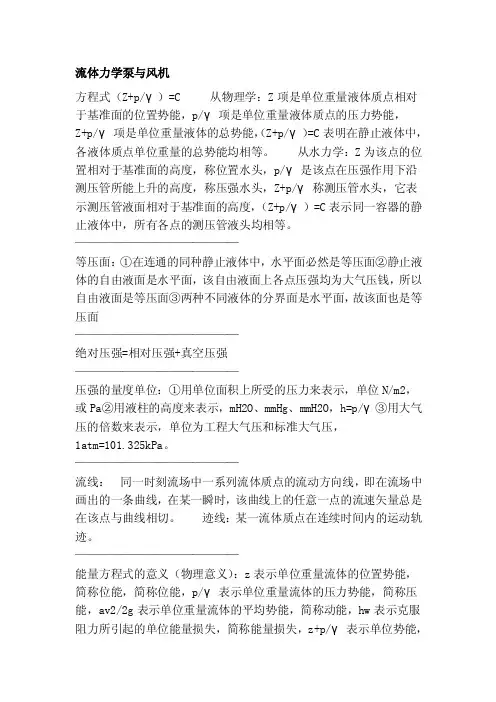

流体力学泵与风机[总结]
![流体力学泵与风机[总结]](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/f88c2b0afd4ffe4733687e21af45b307e871f9ac.webp)
流体力学泵与风机方程式（Z+p/γ）=C 从物理学：Z项是单位重量液体质点相对于基准面的位置势能，p/γ项是单位重量液体质点的压力势能，Z+p/γ项是单位重量液体的总势能，（Z+p/γ）=C表明在静止液体中，各液体质点单位重量的总势能均相等。
从水力学：Z为该点的位置相对于基准面的高度，称位置水头，p/γ是该点在压强作用下沿测压管所能上升的高度，称压强水头，Z+p/γ称测压管水头，它表示测压管液面相对于基准面的高度，（Z+p/γ）=C表示同一容器的静止液体中，所有各点的测压管液头均相等。
——————————————等压面：①在连通的同种静止液体中，水平面必然是等压面②静止液体的自由液面是水平面，该自由液面上各点压强均为大气压钱，所以自由液面是等压面③两种不同液体的分界面是水平面，故该面也是等压面——————————————绝对压强=相对压强+真空压强——————————————压强的量度单位：①用单位面积上所受的压力来表示，单位N/m2，或Pa②用液柱的高度来表示，mH2O、mmHg、mmH2O，h=p/γ③用大气压的倍数来表示，单位为工程大气压和标准大气压，1atm=101.325kPa。
——————————————流线：同一时刻流场中一系列流体质点的流动方向线，即在流场中画出的一条曲线，在某一瞬时，该曲线上的任意一点的流速矢量总是在该点与曲线相切。
迹线：某一流体质点在连续时间内的运动轨迹。
——————————————能量方程式的意义（物理意义）：z表示单位重量流体的位置势能，简称位能，简称位能，p/γ表示单位重量流体的压力势能，简称压能，av2/2g表示单位重量流体的平均势能，简称动能，hw表示克服阻力所引起的单位能量损失，简称能量损失，z+p/γ表示单位势能，z+p/γ+av2/2g表示单位总机械能。
（几何意义）方程式中各项的单位都是米，具有长度量纲[L]表示某种高度，可以用几何线段来表示，流体力学上称为水头，z称为位置水头，p/γ称为压强水头，av2/2g 称为流速水头，hw称为水头损失，z+p/γ称为测压管水头（Hp），z+p/γ+av2/2g称为总水头（H）——————————————沿程水头损失：在管路中单位水流的沿程能量损失。

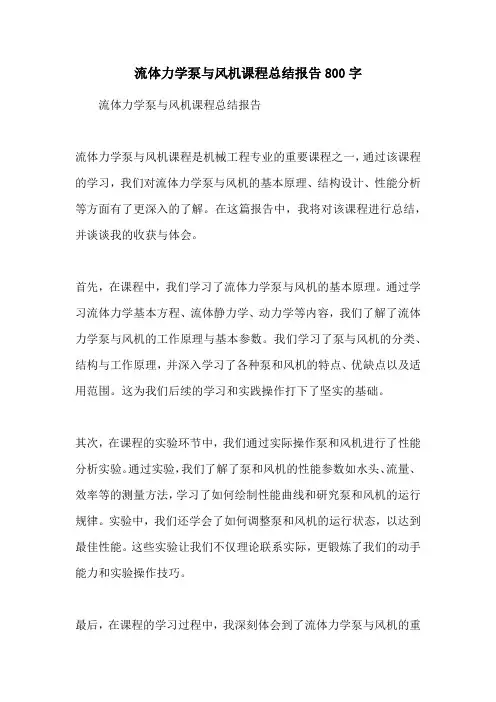

流体力学泵与风机课程总结报告800字
流体力学泵与风机课程总结报告800字流体力学泵与风机课程总结报告流体力学泵与风机课程是机械工程专业的重要课程之一，通过该课程的学习，我们对流体力学泵与风机的基本原理、结构设计、性能分析等方面有了更深入的了解。
在这篇报告中，我将对该课程进行总结，并谈谈我的收获与体会。
首先，在课程中，我们学习了流体力学泵与风机的基本原理。
通过学习流体力学基本方程、流体静力学、动力学等内容，我们了解了流体力学泵与风机的工作原理与基本参数。
我们学习了泵与风机的分类、结构与工作原理，并深入学习了各种泵和风机的特点、优缺点以及适用范围。
这为我们后续的学习和实践操作打下了坚实的基础。
其次，在课程的实验环节中，我们通过实际操作泵和风机进行了性能分析实验。
通过实验，我们了解了泵和风机的性能参数如水头、流量、效率等的测量方法，学习了如何绘制性能曲线和研究泵和风机的运行规律。
实验中，我们还学会了如何调整泵和风机的运行状态，以达到最佳性能。
这些实验让我们不仅理论联系实际，更锻炼了我们的动手能力和实验操作技巧。
最后，在课程的学习过程中，我深刻体会到了流体力学泵与风机的重要性和广泛应用。
泵和风机作为常见的流体输送装置，广泛应用于工农业生产、城市供水、环境保护等领域。
学习了泵和风机后，我们对其性能有了更深入的了解，能够合理选择和设计泵和风机，并研究其在不同工农业生产中的应用。
同时，我们也认识到了泵与风机在实际运行中的问题和挑战，如流量控制、噪音与振动、能耗等。
这些问题需要我们在以后的工作中不断研究和解决。
综上所述，流体力学泵与风机课程的学习让我对泵与风机有了更深入的认识和理解，掌握了其基本原理与性能分析方法。
通过实验操作，我也提高了动手能力和实验技巧。
在今后的工作中，我将运用所学知识，结合实际应用需求，不断研究和改进泵与风机的设计和运行，为工农业生产提供更优质的流体输送装置。
泵与风机总结(5)
1—吸入口；2—轮盖；3—叶片； 4—轮毂；5—轴孔
开式、半开式、封闭式叶轮示意图
叶轮的 作用是 什么？
（a）为封闭式叶轮；（b）为敞开式叶轮；（c）为半开式叶轮
开式、半开式、封闭式叶轮原型
各部件的作用
1、泵轴的作用是什么？
2、泵壳的作用是什么？ 3、泵座的作用是什么？ 4、填料盒的种类和组成有哪些？ 5、填料盒的作用是什么？装哪？ 6、减漏环的作用是什么？装哪？
泵与风机
第一章 第二章 第三章 第四章 第五章 第六章 第七章 第八章
泵与风机绪论 离心泵的基本构造与性能 离心泵的运行工况及其分析 离心泵的选用、布置与运行维护 离心风机的基本构造与性能 离心风机的选用、安装、运行与维护 其它常用泵与风机及其应用 泵与风机的消声与防振
第1章 泵与风机绪论
叶轮叶型与出口安装角
具有前向叶型的叶轮所获得的理论扬程最大，其次为径向叶型， 而后向叶型的叶轮的理论扬程最小。 前向叶型的泵虽然能提供较大的理论扬程，但由于流体在前向 叶型的叶轮中流动时流速较大，在扩压器中流体进行动、静压转换 时的损失也较大，因而总效率比较低。 所以，离心式泵全部采用后向叶型的叶轮，这样一来还可以避
H H ST h H ST H ss H sd
s
h h h
d
离心泵的有效功率
输入功率，所谓输入功率即由原动机（如电机等） 传到泵轴上的功率，也称为轴功率，用符号N表示
泵的输出功率又称为有效功率，表示单位时间内 流体从泵中所得到的实际能量，它等于重量流量 与扬程的乘积 有效功率用Ne表示
本章要点
实训！
1．离心泵的基本构造与工作原理。离心泵的基本构 造中主要掌握各主要组成部件及其相互位置、作 用，离心泵的工作原理主要是要掌握液体获得能 量的过程及能量转换的过程。 2．离心泵的主要性能参数及其含义。 3．离心泵扬程的计算。 4．离心泵理论特性曲线与实际特性曲线的特点。 5．不同形式的叶轮叶型对泵的性能的影响。
流体力学泵与风机期末复习重点总结
流体力学泵与风机期末复习重点总结
1. 流体机械基础知识：包括流体的基本性质、流体静力学和流体动力学基本定理等概念。
需要掌握一些基本公式，如马努涡定理、伯努利方程等。
2. 压力与速度的关系：了解流体力学泵和风机的工作原理，掌握压力与速度的关系，了解泵和风机的基本参数，如容积流量、扬程、转速等。
3. 泵和风机的分类：掌握各种类型的泵和风机的结构和特点，了解适用范围，包括离心泵、轴向流泵、混流泵、空气压缩机、离心风机、轴流风机等。
4. 设计和选型：了解设计和选型的基本要求，可以根据不同的使用场景选择不同的泵和风机。
需要了解各种变量和参数的计算方法，如泵和风机的效率、功率、负载特性等。
5. 操作与维护：掌握泵和风机的操作和维护技术，了解故障排除的方法和维修技术，以及基本的保养和维护知识。
6. 新技术和新型材料：了解新技术和新型材料在泵和风机行业的应用，如数值模拟、优化设计、新型叶片材料等。
需要了解未来的发展趋势和应用前景。
泵与风机总结
泵的解体流程
准备工具，解下水泵靠轮出口 端盖，轴头端抬出轴承座，拿出轴 承支架取平衡盘，解开出口角螺丝 解开4根拉杆取出口端座，并按顺 序取下端口导叶轮，铜棒取下轴并 提开轴承取下进口轴承端，取下进 口水环。
轴套
吸入式
泵盖
风机的部件
送、引 风机
泵与风机内的损失
1.机械损失 （1）轴与轴承及轴与轴封的摩擦损失 （2）叶轮圆盘与流体的摩擦损失 2.容积损失 回流流体的能量未被有效利用，反而在 泵内循环流动消耗能量；向外泄露的流体则 损失了能量。这种因流体的回流和泄露所产 生的能量损失，称为容积损失。
按泵与风机工作原理
离心式泵与风
机 轴流式泵与风 机 混流式泵与风 机
往复式泵与风机
齿轮泵
螺杆泵
喷射泵
理性泵与风机的工作原理
轴流式泵与风机的工作原理
多级水泵拆装
1.离心泵的主要部件 泵由转体、静体以及部分转体三类部 件组成。转体主要包括叶轮、轴、轴套和 联轴器；静体主要包括吸入室、压出室、 泵壳和泵座，通常泵的吸入室和压出室与 泵壳铸成一体；部分转体部件包括密封装 置、轴向推力平衡装置和轴承。 2.离心风机的主要部件 叶轮、轴、进气箱、导流器、集流器、 蜗壳、蜗舌和扩压器
离心泵的容积损失主要有密封环回流损 失、平衡回流损失、级间回流损失、轴 封的向外泄露损失。 3.流动损失 （1）沿程摩擦损失和局部损失。流体和 各部分流道壁面摩擦会产生摩擦损失； 流道断面变化，转弯等会使边界层分离、 产生漩涡和二次流而引起损失。 （2）冲击损失。当实际流量偏离额定流 量时，流体的入口流动角与叶片安装角 不一致会产生冲击损失。
无因次性能曲线
泵与风机的运行
泵与风机的工作点
泵与风机的串联运行
流体力学泵与风机课程总结报告800字
流体力学泵与风机课程总结报告800字在流体力学课程中，泵和风机是两个非常重要的概念。
泵和风机都是能够将能量转化为流体运动能力的机械设备。
本文将对流体力学泵与风机课程进行总结报告。
首先，我们学习了泵的基本原理和工作原理。
泵是一种能够提供压力能的机械设备，它通过旋转叶片或活塞运动将液体从低压区域输送到高压区域。
泵的种类很多，包括离心泵、容积泵、混流泵等。
每种泵都有其适用的工作条件和性能指标，我们需要根据具体需求选择适当的泵型。
其次，我们学习了风机的基本原理和工作原理。
风机是一种将能量转化为气流运动能力的机械设备，它通过旋转叶片产生气流。
风机的种类也很多，包括轴流风机、离心风机、混流风机等。
不同类型的风机适用于不同的场合，我们需要根据具体需求选择合适的风机。
在课程中，我们还学习了泵和风机的性能参数和性能曲线分析。
性能参数包括流量、扬程、功率等。
性能曲线则是通过实验测得的泵和风机的性能数据所绘制的图形。
通过分析性能曲线，我们可以了解泵和风机的特性和工作状态，从而优化泵和风机的选择和运行。
此外，我们还学习了泵和风机的安装和维护方法。
正确的安装和维护对于泵和风机的性能和寿命至关重要。
我们需要注意安装位置、排泥、润滑、紧固等细节，确保泵和风机的正常运行。
通过学习流体力学泵与风机课程，我对泵和风机的工作原理和性能分析有了更深入的了解。
我了解了不同类型的泵和风机的特点和适用范围，能够根据具体需求做出正确的选择。
我也学会了如何通过分析性能曲线来评估泵和风机的工作状态，并掌握了正确的安装和维护方法。
这些知识对我今后的工作和学习都非常有帮助。
总之，流体力学泵与风机课程的学习使我对泵和风机有了更深入的了解。
我相信这些知识将对我的工作和学习产生积极的影响。
我将继续学习和探索流体力学领域的知识，不断提升自己的专业水平。
