ZYJ-7型电液转辙机机械结构、电路组成以及故障处理和工电联整病害整治
联整病害整治二0一四年4月外 锁 闭 装 置 示 意 图
一、钩锁式外锁闭装置
基本结构 钩形外锁闭装置由①锁闭杆②锁闭框、 ③尖轨连接铁、④锁钩⑤锁闭铁五部分 组成；锁闭杆与转辙机动作杆连接，是 转换道岔的传动环节，同时通过杆上的 凸台与钩锁配合完成锁闭；锁钩通过尖 轨连接铁与尖轨固定连接，锁钩移动带 动尖轨移动，锁钩可以上下移动与锁闭 杆配合完成锁闭与道岔转换；锁闭铁通 过锁闭框与基本轨固定连接，尖轨与基 本轨密贴是由钩锁与锁闭铁配合实现的；
关于转辙机内故障的排除和处理较为简单， 首先测量电缆盒中X1、X2（X3）、X5 （X4）上是否有380V交流电压（需要室内 人员操一个来回配合），通过此方法可以 判断是室内外电缆短线还是转辙机内部开 路造成的，对于转辙机内部开路通过电阻 法查找即可。
室内外表示电路故障现象及解决方 法
• .室内故障判断 • 要判断是室内还是室外故障，应现在分线盘上进行测量。当出现道岔
五、ZYJ7型道岔转换设备基本电路 原理
ZYJ7型道岔转换设备启动电路是道岔动作的第一步，它控制着 道岔是否转动到位的关键，启动电路包含5条分电路，每条电 路都是有顺序的动作，这五条电路分别是：1DQJ励磁电路、 2DQJ转极电路、1DQJF励磁电路、TJ计时电路、1DQJ自闭电 路，启动电路见下图1-1。ZYJ7的动作顺序依次①是：点压控 制 台 道 岔 操 控 按 钮 ， 1DQJ 励 磁 电 路 构 通 → 1DQJ↑ ， 1DQJ↑ 使 1DQJF励磁电路构通→1DQJF↑，2DQJ转极电路构通→2DQJ转 极，同时TJ计时电路开始计时，道岔开始转动，1DQJ自闭电路 因为1DQJ31-32接点连通而构通，使得1DQJ、1DQJF及BHJ保 持吸起状态，从而让道岔转换到位。道岔转换期间，TJ保持13 秒缓吸，保证道岔在转动期间遇到阻力无法转换到位时，13秒 后自动停止转换，防止电机一直空转。当道岔转换到位后， BHJ↓切断1DQJ自闭电路，使1DQJ↓、1DQJF↓。
ZYJ7道岔室内外故障分析及处理
一、控制电路故障现象及解决方法1、室内故障判断:以道岔在定位为例，点压反操控制按钮，操作道岔后道岔表示灯不灭（道岔显示状态不变），可能是1DQJ故障。
具体方法：首先检查1DQJ3-4线圈是否有直流24V电压。
如果有，说明1DQJ故障，则需要更换该继电器；如果没有，说明该继电器工作良好，要进一步检查其励磁电路其他继电器及线路。
检查SJ、DTR、FCJ是否吸起，若没有吸起，检查组合架侧面端子有无24V直流送出，再用电压法逐级检查断点，若都吸起，则继续用电压法逐级检查1DQJ励磁电路相应继电器和驱动线路：以1DQJ3-4线圈为分界点，分别检查其励磁电路：(1)负表笔接负电，正表笔点测SJ11-12、DTR31-32、侧面端子03-2。
(2)正表笔接正电，负表笔点测FCJ11-12（此时按压FCA）、DTR21-22、侧面端子03-2、2DQJ142-141。
此故障现象针对于1DQJ励磁电路。
当1DQJ励磁电路故障排除后，继续按压控制按钮，操作道岔后道岔表示灯灭灯后（显示状态改变），恢复原状态显示，说明2DQJ未转极，可能2DQJ转极电路故障。
因为2DQJ转极时，1DQJF和TJ同时工作，所以在判断2DQJ转极电路时首先要判断IDQJF电路与TJ计时电路是否都正常工作。
①检查1DQJF电路仍然利用电压点测法进行检查，此时1DQJ要保证在吸起状态。
②TJ计时的检查方法相同，值得注意的一点：TJ 是缓吸继电器，所以此时TJ仍在落下状态。
③在确定1DQJF和TJ电路正常及组合架侧面端子有24V电源的条件下，仍然利用电压法检查：通过借用负电查找正电的思路，将负表笔连接侧面端子06-10，正表笔点测2DQJ转极电路，仍以定位为例，负表笔接负电，正表笔点测SJ11-12、DTR31-32、1DQJ3-4、2DQJ141-142、侧面端子03-2、2DQJ1-2、1DQJF41-42，若某一点无24VDC，则可判断该点断开。
zyj7室内故障分析

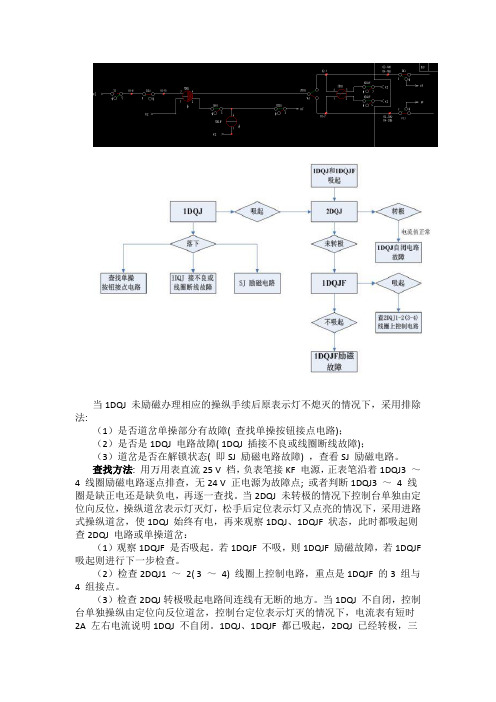

当1DQJ 未励磁办理相应的操纵手续后原表示灯不熄灭的情况下，采用排除法:
（1）是否道岔单操部分有故障( 查找单操按钮接点电路)；
（2）是否是1DQJ 电路故障( 1DQJ 插接不良或线圈断线故障)；
（3）道岔是否在解锁状态( 即SJ 励磁电路故障) ，查看SJ 励磁电路。
查找方法: 用万用表直流25 V 档，负表笔接KF 电源，正表笔沿着1DQJ3 ～4 线圈励磁电路逐点排查，无24 V 正电源为故障点; 或者判断1DQJ3 ～4 线圈是缺正电还是缺负电，再逐一查找。
当2DQJ 未转极的情况下控制台单独由定位向反位，操纵道岔表示灯灭灯，松手后定位表示灯又点亮的情况下，采用进路式操纵道岔，使1DQJ 始终有电，再来观察1DQJ、1DQJF 状态，此时都吸起则查2DQJ 电路或单操道岔：
（1）观察1DQJF 是否吸起。
若1DQJF 不吸，则1DQJF 励磁故障，若1DQJF 吸起则进行下一步检查。
（2）检查2DQJ1 ～2( 3 ～4) 线圈上控制电路，重点是1DQJF 的3 组与4 组接点。
（3）检查2DQJ转极吸起电路间连线有无断的地方。
当1DQJ 不自闭，控制台单独操纵由定位向反位道岔，控制台定位表示灯灭的情况下，电流表有短时2A 左右电流说明1DQJ 不自闭。
1DQJ、1DQJF 都已吸起，2DQJ 已经转极，三
相交流已送出，且电流值正常。
可以判断电缆、电机线圈完整，且无断相现象，故障点不应是室外电缆断线，应是室内1DQJ 自闭电路故障。
在机械室观察BHJ 是否动作，如果BHJ 吸起后又马上落下，则为1DQJ不自闭电路故障，否则:判断BHJ 是否故障，并处理；判断DBQ 是否故障，并处理。
ZYJ7型转辙机(带SH6转换锁闭器)及控制电路
ZYJ7-B220+140/1810+4070型转辙机（带SH6转换锁闭器）及控制电路（动作杆与表示杆用连接板连接）一、ZYJ7型电液转辙机1、ZYJ7型电液转辙机结构及工作原理ZYJ7型电液转辙机由主机和SH6型锁闭转换器两部分组成，分别用于第一牵引点和第二牵引点。
ZYJ7型电液转辙机由主机主要由电动机、油泵、油缸、启动油缸、接点系统、锁闭杆、动作杆、等部分组成。
主机结构：SH6型锁闭转换器（亦称副机）主要由油缸、挤脱接点、表示杆、动作杆组成。
ZY(J)7 型电动液压转辙机由ZY(J)7 型电动液压转辙机（亦称主机，用于第一牵引点）和SH6型转换锁闭器（亦称付机，用于第二、三等牵引点）组成。
主机与付机共用一套动力系统，两者间用油管相连。
外形参见下图：2、ZYJ7型电液转辙机各部件（1）、电动机：采用三相交流电动机，型号为Y90S-6-5B35。
额定电压380V。
额定电流2.2A。
电动机将电能转变为机械能，为整机提供动力。
（2）、油泵：采用双向斜盘轴向柱塞式油泵。
（3）、油缸：油缸由活塞杆、缸座、缸筒、缸套、接头体、连接螺栓和密封圈组成。
油缸运动用来推动尖轨或心轨转换。
油缸用来将注入缸内的的液压力转换为机械力。
（4）、启动油缸启动油缸有缸体、缸筒、柱塞、垫圈及O型圈组成。
启动油缸由两个接头阀将油路板与缸体上的两个孔连接起来，使得其在油路中与油缸并联。
柱塞和缸筒位于启动油缸内。
启动油缸的作用是在电动机刚启动时给一个小的负载，待转速提高、力矩增大时在带动负载，来克服交流电动机启动性能不足的问题。
（5）、单向阀：由阀体、空心螺栓、钢球、O型圈、挡圈等组成。
单向阀能使正向的液压油流畅通，方向的液压油流则被关闭而不能通过。
（6）、溢流阀：溢流阀主要由阀体和阀芯等组成，溢流阀的作用是，通过调整弹簧弹力，保证油路中的液压油的压力不超过一定的限值，以防止道岔转换受阻时，电动机电源没被断开时油路中油液压力不断升高而损坏各部液压件；当道岔转换到位而电动机仍没有停转时，使高压油释放压力，经回油管回油箱。
ZYJ7道岔原理讲述
具体查找方法：用万用表直流25v档， 负表笔接到组合侧面06-4，借KF电源， 正表笔从05-9开头沿着1DQJ3-4线圈励 磁电路逐点排查，看有无24v正电源， 无正电源为故障点。
留意：微机联锁与6502区分
Ⅱ 现象：办理相应的操纵手续后原表 示灯灭灯，松手后原表示灯又点亮。
缘由分析：1DQJ励磁吸起后断原来表 示，因2DQJ未转极， 1DQJ经缓放后落下 又接通原表示。
21
7 7 43 33 34 15 16
88
23
25
13 3
44
13
14 2
99
66
42
R2
11 1 12
电压表 固定不 动，挨 次甩线
1DQJ
13
11
12
A
05-1 X1
K1
18 17
25 35 36
K2
12 12
36 35 46
0V和100V 之间为故
障点
液压转辙机常见故障处理〔一〕
1.电机正常转动，油缸不动作 油箱严峻缺油，应用专用注油器注
4
003
V
1DQJ
1
X1
W
001
U
35 36
002
Z
R2
35 36
表示电路室外混线
推断1：测X1X2=0V,甩开X1(或X2) 电缆，测室内软线=110V；
推断2：测X1X2=0V,测室内电阻有 电压且电压上升；
推断3：测X1X2=0V,卡流表测室内 软线有电流。
处理方法：电压表固定X1X2不动， 挨次甩线。
2 RD4
1 0.5A 2
DJZ
RD1 11 21
A 1 5A 2 12
ZYJ7故障电路

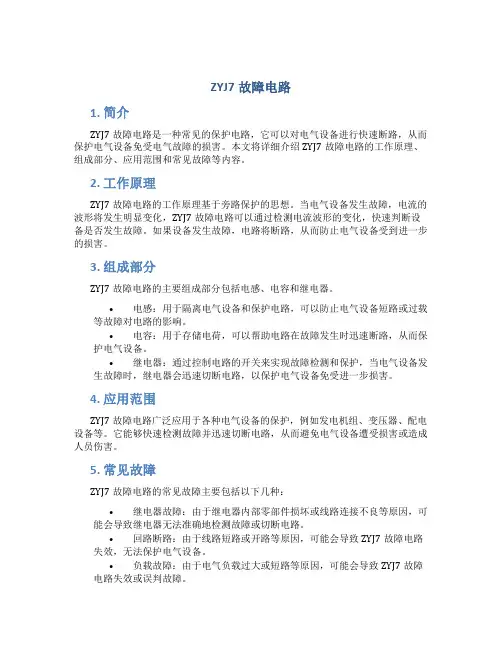

ZYJ7故障电路1. 简介ZYJ7故障电路是一种常见的保护电路，它可以对电气设备进行快速断路，从而保护电气设备免受电气故障的损害。
本文将详细介绍ZYJ7故障电路的工作原理、组成部分、应用范围和常见故障等内容。
2. 工作原理ZYJ7故障电路的工作原理基于旁路保护的思想。
当电气设备发生故障，电流的波形将发生明显变化，ZYJ7故障电路可以通过检测电流波形的变化，快速判断设备是否发生故障。
如果设备发生故障，电路将断路，从而防止电气设备受到进一步的损害。
3. 组成部分ZYJ7故障电路的主要组成部分包括电感、电容和继电器。
•电感：用于隔离电气设备和保护电路，可以防止电气设备短路或过载等故障对电路的影响。
•电容：用于存储电荷，可以帮助电路在故障发生时迅速断路，从而保护电气设备。
•继电器：通过控制电路的开关来实现故障检测和保护，当电气设备发生故障时，继电器会迅速切断电路，以保护电气设备免受进一步损害。
4. 应用范围ZYJ7故障电路广泛应用于各种电气设备的保护，例如发电机组、变压器、配电设备等。
它能够快速检测故障并迅速切断电路，从而避免电气设备遭受损害或造成人员伤害。
5. 常见故障ZYJ7故障电路的常见故障主要包括以下几种：•继电器故障：由于继电器内部零部件损坏或线路连接不良等原因，可能会导致继电器无法准确地检测故障或切断电路。
•回路断路：由于线路短路或开路等原因，可能会导致ZYJ7故障电路失效，无法保护电气设备。
•负载故障：由于电气负载过大或短路等原因，可能会导致ZYJ7故障电路失效或误判故障。
6.ZYJ7故障电路是一种常见的保护电路，它可以对电气设备进行快速断路，从而保护电气设备免受电气故障的损害。
本文介绍了ZYJ7故障电路的工作原理、组成部分、应用范围和常见故障等内容，希望能够对读者有所帮助。
ZYJ7道岔室内外故障分析及处理
ZYJ7道岔室内外故障分析及处理摘要: 针对ZYJ7型道岔启动及表示电路存在的问题，从室内到室外阐述了判断ZYJ7型电动液压启动电路、表示电路各种故障方法，为我们日常处理ZYJ7型电动液压转辙机启动电路、表示电路故障提供了准确、快捷的主力方法。
关键词：ZYJ7道岔故障分析处理一、控制电路故障现象及解决方法1.室内故障判断。
以道岔在定位为例，点压反操控制按钮，操作道岔后道岔表示灯不灭（道岔显示状态不变），可能是1DQJ故障。
具体方法：首先检查1DQJ的3-4线圈是否有直流24V电压。
如果有，说明1DQJ故障，则需要更换该继电器；如果没有，说明该继电器工作良好，要进一步检查其励磁电路其他继电器及线路。
检查SJ、DTR、FCJ是否吸起，若没有吸起，检查组合架侧面端子有无24V直流送出，再用电压法逐级检查断点，若都吸起，则继续用电压法逐级检查1DQJ励磁电路相应继电器和驱动线路：以1DQJ3-4线圈为分界点，分别检查其励磁电路：（1）负表笔接负电，正表笔点测SJ11-12、DTR31-32、侧面端子03-2。
（2）正表笔接正电，负表笔点测FCJ11-12（此时按压FCA）、DTR21-22、侧面端子03-2、2DQJ142-141。
此故障现象针对于1DQJ励磁电路。
当1DQJ励磁电路故障排除后，继续按压控制按钮，操作道岔后道岔表示灯灭灯后（显示状态改变），恢复原状态显示，说明2DQJ未转极，可能2DQJ转极电路故障。
因为2DQJ转极时，1DQJF和TJ同时工作，所以在判断2DQJ转极电路时首先要判断IDQJF电路与TJ计时电路是否都正常工作。
①检查1DQJF电路仍然利用电压点测法进行检查，此时1DQJ要保证在吸起状态。
②TJ计时的检查方法相同，值得注意的一点：TJ是缓吸继电器，所以此时TJ仍在落下状态。
③在确定1DQJF和TJ电路正常及组合架侧面端子有24V电源的条件下，仍然利用电压法检查：通过借用负电查找正电的思路，将负表笔连接侧面端子06-10，正表笔点测2DQJ转极电路，仍以定位为例，负表笔接负电，正表笔点测SJ11-12、DTR31-32、1DQJ3-4、2DQJ141-142、侧面端子03-2、2DQJ1-2、1DQJF41-42，若某一点无24VDC，则可判断该点断开。
浅析ZYJ7电液转辙机电路的原理和故障查找方法
以后 ，断开启动电路 ，接通表示电路。使 ＤＢＪ或者 ＦＢＪ吸起 。其工作 原理是 ： 方向调整 ，使两点动作同步 ；如果仍然不同步 ，则应将动作快 的机子相应的
交流正半周时通过继电器线圈的电流与表示继 电器极性相符 ，此时二极管 调节螺丝适当调紧，减少该方向油量流速 ，以达到宏观同步 的要求。
道岔表示继 电器必须完成 电路正常 ，操纵意图与室外设备位置一致的 载及机械部分，确定轴承是否损坏 ，被带动机械是否被卡住，定子与转子之
检 查 后才 能吸 起 。 表示 电路 公 式 ： （１）定 位 表 示 电路 交流 电路 ： ＢＢ３一 Ｒｌ一 １ＤＱｌＩ ｌ一 ２ＤＱＪ— ＤＢＪ４一ｌ— ｘ４— — 电 机 — — ｘ１— １ＤＱＪ１ ｌ—
＊ ２０
应 用 科 学
科 学与慧
影响 电梯安全运行 的因素构成及 辩证关 系分析
郭 荣
（张家 Ｉ：１市特种设备监督检验所 河北张家 口 ０７５０００）
【摘 要】 社 区是社会建设和文化 建设的重要组成部 分，社区的和谐稳 定不仅 对本身 的全面 、协调、可持续 发展具有 巨大的凝聚力和推动 力，而且对 全社会的和谐稳 定起示 范辐射作 用。而电梯的安全运行对于保证社区和谐稳定也有着重要 的意义 ，本文对影 响电梯 安全运行 的主要 因素进行 了分析 ，并针 对 性 地 提 出 一些 保 证 电梯 安全 运 行 的对 策措 施 。
Ｖ左 右 时，此 时 ，故 障在 室 内 。查 ｘ１— ０５—１— １ＤＱＪ１｛～ ＢＢ４。 特 殊 故 障 的 判断 技 巧 ｌ、道 岔 的 正 常表 示 电压 ：交 流 为 ７０Ｖ左 右 ，直 流 为 ６０Ｖ左 右 。道 岔 表 示
综上 所述，定位表示线 ｘ１、Ｘ２、Ｘ４；反位表示 线 ｘ１、ｘ３、ｘ５；定位 向反位 电路 正常 时，无论是第一 、三排 接点闭合还是第二 、四排接 点闭合 ，其 极性
ZYJ7道岔工电联整与故障处理措施分析
ZYJ7道岔工电联整与故障处理措施分析摘要：道岔的整治是电务系统单独工作的整治模式，道岔系统的故障可能受到工务及安装过程的影响，单纯依靠电务系统进行调整无法在本质上消除工电结合位置道岔系统故障的全部问题，做好整治工作，需要电务系统配合工务系统全面排查待整治道岔部分的工作状态，对道岔装置来回扳动。
作为整治工作的前奏，工电部门需要认真记录和准备相关材料，制定适当的方案，为工电联合整治奠定牢固的基础。
关键词：ZYJ7；道岔系统；故障分析1绪论道岔装置是轨道系统的关键部分，同时也是行车安全的核心设备。
其状态的优劣直接关系到列车行驶的安全，道岔部位的转折处结构相对复杂，属于工、电系统共同作用的设备区域，此部位病害问题的整修和调试需要工电系统工作人员的共同配合才能有效推进，同时该区域的工作环境的相关要求又比较苛刻，工电两个系统的有关标准均需要满足才能稳定工作[1]。
所以只有当工电系统协调配合好才可以实现整修病害问题的目标。
联合整治工作执行之前，工电系统需要联合针对道岔部位实施检查，查找各自系统负责的超标项目以及问题程度，并且认真分析其主要原因，进一步制定维修方案，共同应对相关的病害问题，提升设备的综合质量。
工电联合整治工作必须判断准确，思路清晰，作业认真仔细。
不过因为各类型号道岔系统的工电联合整治方法以及相关作业标准有所区别，为此不同型号的道岔部位有必要制定各自的工电联合整治的方法和规程，这也是工电联合整治工作的一项主要缺陷。
2ZYJ7道岔工电联整与故障处理措施分析2.1密贴不良的整治方法若发现有尖轨密贴不良的情况，电务部门和工务部门应分别将连接杆件和夹板拆下，顶铁长度超标时也需拆除。
（1）确保基本轨的支距满足要求且方向良好，顶铁与尖轨不至于出现过大的间隙，滑床板足够平整。
（2）工务部门在进行夹板、顶铁等的安装时应顺势而为，在完成安装之后还需在此拨动尖轨以及基本轨，确保两者的密贴程度符合要求。
（3）杆件连接过程中需要电务部门调试密贴力。
ZYJ7型外锁闭道岔常见故障分析
ZYJ7型外锁闭道岔常见故障分析摘要：为了适应中国高速铁路的快速发展，满足高速度下的对道岔的要求，ZYJ7型提速外锁闭道岔应运而生。
受维修手段、季节变化、外部环境、结合部等因素的影响，电务系统中ZYJ7型道岔在所有故障中占据很大比重，直接影响列车运行的安全稳定。
所以在ZYJ7道岔的日常维护、检修及故障处理中对电务人员的素质要求日益提高。
论文重点阐述了ZYJ7型外锁闭道岔常见故障的分析和处理，希望对电务人员的技术水平的提高有一定的帮助。
关键词：ZYJ7；机械故障；电路故障第一章引言道岔发生故障后，通过站场图确认故障现象及电流表显示道岔在转换时的动作情况。
若操作道岔至反位，按下总反位和道岔号后，道岔定位表示灯不灭，说明1DQJ没吸起，则是1DQJ励磁电路回路故障；若按下总反位和道岔号后，道岔定位表示灯熄灭，则排除1DQJ故障，定位表示灯复亮，说1DQJ吸起后，2DQJ没转极，说明故障在2DQJ的转极回路；若按下总反位和道岔号后，道岔定位表示灯不复亮，说明2DQJ已转极，故障在2DQJ动作以后的回路。
电流表不动，说明现场电机未动。
电流表指针动作，7或8s后回零，反位无表示，说明是转辙机机械故障或油路故障。
第二章 ZYJ7型外锁闭道岔的常见故障分析2.1 常见机械故障分析1.道岔不解锁常见原因：（1）密贴太紧，此时需借助外力使道岔解锁，然后调松密贴；（2）锁闭框、锁钩摩卡，需要使用手锤砸锁钩，使道岔解锁；或将锁闭框螺栓松开，来回操纵道岔，保证锁闭杆在锁闭框内动作平顺，在钩头、锁闭杆卡槽内等涂道岔机油；（3）溢流压力调整过小，此时需调整溢流至合适值。
故障案例：2014年7月25日运城北站101/103号道岔定位无表示，通过查看微机监测发现103号道岔X1反位2s左右功率曲线升高，判断为道岔反位没有解锁，现场用手锤砸动103号道岔X1反位锁钩后道岔解锁。
原因为103号道岔心轨反位密贴调整过紧。
2.道岔在转换过程中卡阻常见原因：（1）锁闭杆在锁闭框内摩卡、缺油，松开锁闭框螺栓来回操纵几个来回进行泄力并涂油；（2）滑床板有划痕，需工务处理；（3）尖轨与基本轨间有异物；（4）辊轮安装不正确，需调整辊轮位置及其高度，保证尖轨在辊轮移动时，辊轮能正常滚动。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ZYJ7电路原理
一、ZYJ7动作电路分析
A.定位到反位驱动电路及动作原理
第一步，1DQJ吸起
首先，联锁先检查条件，条件符合后送出电压使反操继电器（FCJ）和锁闭继电器（SJ）吸起，吸起后接通1DQJ的励磁电路，使1DQJ吸起。
如图1，电路为：
KZ→SJ22-21→04-8→02-3→1DQJ3-4→2DQJ141-142→02-2→A-18→FCJ21-22→06-3→KF
（图1）
第二步，
1DQJ吸起时，TJ开始计时，延时13S后，TJ才会励磁吸起，为道岔挤岔时，断开1DQJ励磁电路，从而断开电动机动作电路，保护转辙机，如图所示
1DQJ吸起后，同时构通1DQJF继电器的励磁电路，使1DQJF吸起,如图（2）电路为：KZ →1DQJF1-4→TJ31-33→1DQJ32-31→06-3→KF
图（2）
第三步
当1DQJF吸起后，接通2DQJ的转极电路，如图（3）其电路为：KZ →1DQJF41-42→2DQJ2-1→02-2→A-18→FCJ21-22→06-3→KF
如图（3）
第四步，
当1DQJ、1DQJF吸起，2DQJ转极后构成三相交流电动机电路，A、B、C三相交流电动机经过RD1、RD2、RD3进入保护器DBQ接通电动机电路，分别是：
a相:
AC380→06-8→RD1→DBQ11-21→DCB→1DQJ12-11→05-1→电机绕阻1（图4红色）
b相：
AC380→06-10→RD1→DBQ31-41→DCB→1DQJF12-11→2DQJ111-113→05-4→转辙机接点21→转辙机接点11→转辙机接点12→转辙机接点42→电机绕阻3（图4黄色）
c相：
AC380→06-12→RD1→DBQ51-61→DCB→1DQJF22-21→2DQJ121-123→转辙机接点23→转辙机接点13→转辙机接点14→遮断开关K→转辙机接点25→转辙机接点35→电机绕阻2（图4绿色）
(图4)
第五步，在第三步2DQJ转极后，1DQJ的励磁电路被切断，但1DQJ为缓放型继电器，不会立即落下，当三相电源为负载正常供电时BHJ吸起，BHJ第三组接点接通1DQJ的自闭电路（如图所示），使1DQJ继续保持吸起，电机继续转动。
第六步，若当主机先转到位锁闭，副机还未转到位时，副机接通续操电路（如图所示）。
若副机先转到位，则无需续操。
注：（续操时，即使主机的自动开闭器会瞬间断开电机的回路，但由于1DQJ为缓放型继电器，所以1DQJ不会立即落下，而是保持吸起，从而使1DQJF也保持吸起，为续操做准备）
第七步，
1.当道岔完全转到位时，自动开闭器断开启动电路，BHJ失磁落下，从而断开1DQJ的自闭电路，使1DQJ落下，1DQJ落下后切断1DQJF的励磁电路，结束转辙机的动作电。
2.若道岔挤岔，转辙机转不到位，13s后，TJ吸起，断开1DQJ的自闭电路，从而断开1DQJF的励磁电路，结束转辙机的动作，保护转辙机。
二、ZYJ7表示电路分析
原理：表示电路用道岔表示继电器线圈与半波整流二极管并联的方式构
成，二极管导通时继电器靠自身储能保持吸起，二极管截止时，继电器线圈流过电流吸起。
A.定位锁闭状态表示分析
1.定位表示时DBJ励磁电路在电源负半周接通（即二极管截止时）。
负半周（二极管截止时）。
电路示意图10
BB11-3→R1→1DQJ23-22→2DQJ131-132→DBJ4-1→05-4→转辙机接点21→转辙机接
点11→转辙机接点12→转辙机接点42→电机绕阻3→电机绕阻1→05-1→1DQJ11-13→BB11-4
（图10）
2.正半周（二极管导通时）。
电路示意图9
BB11-3→R1→1DQJ23-22→2DQJ131-132→1DQJF13-11→2DQJ111-112→05-2→转辙机接
点43→转辙机接点33→转辙机接点34→转辙机接点15→转辙机接点16→锁闭器接点43→锁闭器接点33→锁闭器接点34→锁闭器接点15→锁闭器接点16→锁闭器接点25→二极管Z2-1→R→锁闭器接点35→锁闭器接点36→转辙机接点
36→转辙机接点35→电机绕阻2→电机绕阻1→05-1→1DQJ11-13→BB11-4
（图9）
B.反位锁闭状态表示分析
反位表示时FBJ励磁电路在电源正半周接通（即二极管截止时）
1.正半周（二极管截止时）。
电路示意图11
BB11-3→R1→1DQJ23-22→2DQJ131-133→FBJ1-4→转辙机接点41→转辙机接点42→电机绕阻3→电机绕阻1→05-1→1DQJ11-13→BB11-4
(图11）
2.负半周（二极管导通时）。
电路示意图12
BB11-3→R1→1DQJ23-22→2DQJ131-133→1DQJF23-21→2DQJ121-123→05-3→转辙机接
点23→转辙机接点24→转辙机接点45→转辙机接点46→锁闭器接点23→锁闭器接点24→锁闭器接点45→锁闭器接点46→R→二极管Z1-2→锁闭器接点25→锁闭器接点26→转辙机接点26→转辙机接点25→转辙机接点35→电机绕阻2→电机绕阻1→05-1→1DQJ11-13→BB11-4
(图12)。
