综合地质录井中工程异常预报与分析应用
论述综合录井异常预报的研究
论述综合录井异常预报的研究作者：蔡辉来源：《中国石油和化工标准与质量》2013年第02期【摘要】综合录井技术广泛应用在油气勘探等钻探过程中，它不仅在石油、油气等钻探过程中对预探井、探井、预探井表面及地下资源的探测有十分重要的作用，在调整井的施工方面也有着十分明显的影响。
由于综合录井技术涉及范围比较广泛，所以它是多学科、多技术集成的高新技术集合体，因此它获取的钻井工程信息既可以供工程技术人员使用，也可以供地质技术人员使用，也可以为工程、地质技术人员共同使用，互为利用、资源共享。
【关键词】钻井事故原因参数安全1 综合录井异常预报及其重要作用钻井安全是现代优质高效钻井的前提，是油气钻探的重要方面。
钻井安全不仅能够保障工作人员的生命安全，而且可以节约钻井成本，提高石油勘探效率。
对维护我国战略能源安全具有特殊重要的战略意义。
任何钻井事故发生之前都伴有一定的先兆。
充分应用综合录井仪器的工程参数异常预报手段，能够极大地降低钻井事故的发生。
但录井仪器也不是万能的，它对井下异常的判断只能简单的进行录取参数进行报警等。
对异常的情况及发生原因及状况，只能靠人为的经验去进行判断及处理等，这样的结果就是有可能造成预报的不准确和预报的内容叙述等不准确。
综合录井进行预报就是充分发挥和利用录井仪的重要作用，利用现代计算机技术和人员监控相结合来综合对安全事故进行预测和预报。
2 异常事故介绍在钻井施工过程中，造成异常事故的原因主要有三个方面。
人员因素：现场施工人员的仪器及机器使用能力和技巧，对事故的认识等；工程因素：对地质现场的资料的掌握及拥有量，施工的科学性及技术性的正确性；地质因素：施工现场的地质构造，岩层的定位及地表层的岩层分布。
3 常见事故及造成事故的原因极其举例常见事故及造成事故包括：下钻遇阻、井漏、井侵、溢流、井涌、井喷、井喷失控、提钻遇卡、井塌、跳钻（憋钻）、断钻具、掉钻具、溜钻（顿钻）、卡钻、掉水眼与堵水眼、参数异常等3.1 下钻遇阻的原因（1）钻具的不稳定及钻具结构的变化；（2）下钻不彻底；（3）钻头磨小，换新钻头后造成下钻遇阻；（4）地表层的缩小，致使下钻困难；（5）上次钻完后造成井塌，再次下钻遇阻，没有完全预测事故。

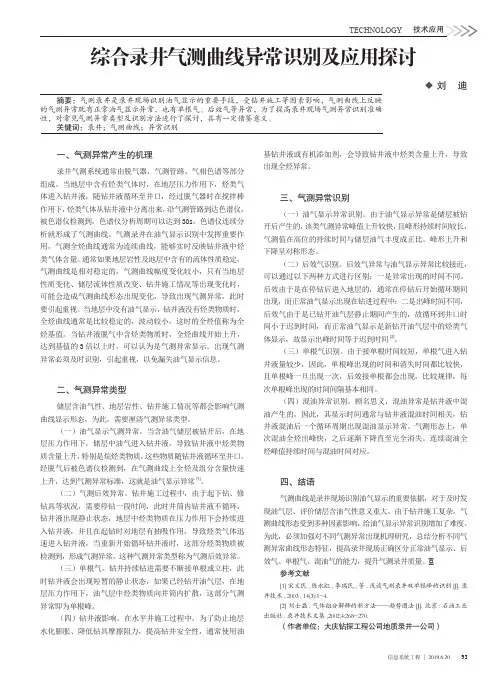

综合录井气测曲线异常识别及应用探讨
TECHNOLOGY 技术应用一、气测异常产生的机理录井气测系统通常由脱气器、气测管路、气相色谱等部分组成。
当地层中含有烃类气体时，在地层压力作用下，烃类气体进入钻井液，随钻井液循环至井口，经过脱气器时在搅拌棒作用下，烃类气体从钻井液中分离出来，沿气测管路到达色谱仪，被色谱仪检测到，色谱仪分析周期可以达到30s，色谱仪连续分析就形成了气测曲线。
气测录井在油气显示识别中发挥重要作用，气测全烃曲线通常为连续曲线，能够实时反映钻井液中烃类气体含量。
通常如果地层岩性及地层中含有的流体性质稳定，气测曲线是相对稳定的，气测曲线幅度变化较小，只有当地层性质变化、储层流体性质改变、钻井施工情况等出现变化时，可能会造成气测曲线形态出现变化，导致出现气测异常，此时要引起重视。
当地层中没有油气显示，钻井液没有烃类物质时，全烃曲线通常是比较稳定的，波动较小，这时的全烃值称为全烃基值。
当钻井液脱气中含烃类物质时，全烃曲线开始上升，达到基值的3倍以上时，可以认为是气测异常显示。
出现气测异常必须及时识别，引起重视，以免漏失油气显示信息。
二、气测异常类型储层含油气性、地层岩性、钻井施工情况等都会影响气测曲线显示形态，为此，需要厘清气测异常类型。
（一）油气显示气测异常。
当含油气储层被钻开后，在地层压力作用下，储层中油气进入钻井液，导致钻井液中烃类物质含量上升，特别是烷烃类物质，这些物质随钻井液循环至井口，经脱气后被色谱仪检测到，在气测曲线上全烃及组分含量快速上升，达到气测异常标准，这就是油气显示异常[1]。
（二）气测后效异常。
钻井施工过程中，由于起下钻、修钻具等状况，需要停钻一段时间，此时井筒内钻井液不循环，钻井液出现静止状态，地层中烃类物质在压力作用下会持续进入钻井液，并且在起钻时对地层有抽吸作用，导致烃类气体迅速进入钻井液，当重新开始循环钻井液时，这部分烃类物质被检测到，形成气测异常，这种气测异常类型称为气测后效异常。
（三）单根气。
录井在钻井井控中的应用-2015年
3.6次/井(上表)。在综合录井发现的929次气测异常显示中，依靠人工是难以
发现的。
录井在钻井中的应用
二、综合录井在井控中的应用
2.较强显示的发现预报
在欠平衡钻进和高压层钻进过程中，由于地层压力远远大于液
柱压力，油气上窜速度快，显示强烈，一般表现为气侵及溢流，甚 至更严重，综合录井根据钻时、出口流量、池体积、性能、气体等 TG:1.88↑7.04% 参数的变化，及时准确的发现并预报，为钻井井控措施的制定、降 低井控风险及井控工作的顺利开展赢得宝贵时间。 气侵
一、录井知识简介
1.气体测量单元
目前国内使用的气体测量单元均为氢焰色谱仪，可连续测量
所钻地层中的气测参数，该参数是反映地层含油气情况的重要标 志。 通过对气测参数的综合应用，可在地下地质情况、含油气情 况、以及异常地层压力的预测与监测方面起到重要的作用。
2.硫化氢测量单元
用于监测返出地面的流体中硫化氢有毒气体的含量。
立压降 泵冲升
录井在钻井中的应用
三、录井在工程预报中的应用
2.钻具异常的发现预报
合川XXX井钻铤刺 层位：珍珠冲段 岩性：浅灰色粉砂岩 异常情况：13:17钻至井深 1786.28m，立压11.4 ↓10.9MPa， 录井队立即向钻井队作出预报。 处理情况：钻井队立即起钻，发 现第5柱钻铤下单根母扣刺1个 25mm×35mm的洞，第4柱上单根
通过对钻井液参数的综合分析，可及时判断溢流、井漏及井
下流体性质。
录井在钻井中的应用
提 纲
一 录井知识简介 录井在井控中的应用 录井在工程预报中的应用
二合录井在井控中的应用
1.微弱显示的发现预报
在平衡钻进过程中，进入油气层后，油气显示级别一般都比较
综合地质录井中工程异常预报与分析应用
综合地质录井中工程异常预报与分析应用
综合地质录井中工程异常预报与分析应用是指将综合地质录井技术与工程异常的预报与分析方法相结合，以提前发现和预测可能对工程造成影响的异常情况，并通过分析预报结果，采取相应的措施，以保障工程的顺利进行。
在工程建设过程中，地质录井技术是一项重要的手段，用于获取地下地质信息。
综合地质录井技术包括测井、录井、岩心采取等方法，可以获取地下地层的岩性、物性、构造等信息，从而为工程设计和施工提供重要依据。
而工程异常预报与分析方法则是指通过对工程实施过程的监测与分析，预测可能出现的异常情况，包括地下水位变化、岩层变形、地震等因素可能引起的工程异常。
1. 数据采集：通过综合地质录井技术获取地下地层信息，并通过监测仪器获取工程施工过程中的实时数据，如地下水位、地表沉降等。
2. 数据处理：对采集到的数据进行处理和分析，包括数据的清洗、校正和异常点的剔除等，并将数据转化为可视化的形式，以便于后续的预报和分析。
3. 异常预报：根据历史数据和现场监测数据，利用统计学和数学模型等方法，对可能出现的异常进行预报，包括可能出现的地下水位变化、岩层变形等。
4. 分析结果：对预报结果进行分析与评估，评估其对工程的潜在影响。
根据评估结果，判断是否需要采取相应的措施，以减小异常对工程的影响。
5. 控制措施：根据分析结果，制定并实施相应的控制措施，以减小异常对工程的影响，如加固岩层、降低地下水位等。
综合录井仪在钻井工程中的应用与发展
综合录井仪在钻井工程中的应用与发展综合录井仪可以实现复杂井、水平井等钻井的井下状况预测，不论是新老区的钻井开发工程中，它都发挥了巨大的作用。
综合录井仪的用途很多，它是一种对井下参数可以实时监测的技术，但是由于人员和技术的限制，使得该技术的使用受到了一定的限制，为了让综合录井仪能够更好的体现它的作用在，则需钻井工作人员不断的对该技术进行优化，才能保证我国钻井工程的发展。
标签：综合录井仪;钻井工程;应用和发展1引言：随着我国钻井工程的不断深入，综合录井仪凭借其优良的特点被广泛用于钻井新区的勘探过程中，它可以用于预探井、参数井、探井等领域。
在老区的开发过程中，它也起到了不可替代的作用。
有了综合录井仪，钻井的勘探变得更为安全和简便。
2综合录井仪设备及原理综合录井仪可以对钻井的气体数据和工程数据进行采集，通过传感器，可以将泥浆参数、钻井工程参数、气体参数等转换为标准的电信号，利用计算机技术，可以通过信息传输线将这些数据传输到计算机终端。
通过综合录井仪，可以对井下的油气状况进行下那是，还可以对勘探过程中的工程参数进行实时监测。
将综合录井仪连接到打印机，就可以对监测的数据打印为长图，可以方便的拿到现场进行使用。
如果将综合录井仪和网络终端连接在一起，综合录井仪捕捉到的气体参数和工程参数就可以通过网络软件传输到网络终端，可以实现远程监测。
综合陆井仪由气体数据采集和工程数据采集两个模块组成。
3综合录井在钻井工程中的应用现状3.1用于钻井工程的安全预警。
综合录井仪可以根据采集到的工程参数和气体参数对井下的故障进行预警。
最初的综合录井仪还不能实现井下参数的实时监测，必须依靠工作人员对参数进行判断，因此，对工作人员的技术水平和责任感要求很高，即使这样，也容易产生因为误判而产生的预警错误问题。
因为钻井是非常复杂的过程，井下的状况是非常复杂的，如果单凭技术人员和综合录井仪，并不能完全精确的获得预警效果。
针对这一缺陷，国外和我国的专业人士，对综合录井仪进行了大量的研究，目的就是让钻井的事故降到最低。
录井在钻井井控中应用
水侵。
出口电导率上升 盐水侵
录井在钻井中的应用
二、综合录井在井控中的应用
6.气体钻进中的发现预报
在气体钻进中，特别注重油气水显示及硫化氢等有毒气体的发现。当地层中的高压流体（油气）进入井 筒内，气体组分会很快发生变化；当油、水进入井筒内，岩屑上返量减少或无，岩屑有油水湿润现象，扭矩 会增大。综合录井根据上述参数的变化及时准确的预报，钻井队及时调整钻井液体系，可消除钻井及井控事 故隐患，确保安全生产。
一、录井知识简介
2.气测录井 气测录井主要监测的参数有工程参数、气测参数、钻井液参数三大类，所有参数均为仪器实时监
测。 工程参数：井深、悬重、钻压、立压、泵冲，该类参数主要起监测井深、判断工况的作用。（无
出口流量、扭矩、转速、套压 ） 气测参数：全烃（TG）、组份（C1-C5）、硫化氢（H2S）、氢气（H2）、二氧化碳（CO2）。 钻井液参数：池体积及差量。（无进出口密度、温度、电导率） 出口密度、粘度、氯离子由人工根据设计要求间距测量。
1.微弱显示的发现预报 在平衡钻进过程中，进入油气层后，油气显示级别一般都比较弱，主要为气测异常及轻微气侵，
人工难于发现，综合录井依靠检测气体等参数的变化及时发现和及时预报，提示做好井控准备。
15:23气测峰值
TG:0.03↑0.56% C1:0.02↑0.41%
录井在钻井中的应用
二、综合录井在井控中的应用
2008年在地研院在四川油气田开发井的录井中发现各类油气水显示1380次。其中综合录井发现油气水漏显示 1157次（气侵溢流井涌228次、气测异常929次），平均11.1次/井；地质录井共发现油气水漏显示223次，平均3.6 次/井(上表)。在综合录井发现的929次气测异常显示中，依靠人工是难以发现的。
综合地质录井中工程异常预报与分析应用
综合地质录井中工程异常预报与分析应用综合地质录井是地质勘探中非常重要的手段，通过记录地下岩石中的物理、化学等参数，可以了解地下的地质情况，为工程建设提供有用的数据。
工程异常预报与分析是一项重要的工作，在工程施工过程中，可能会遇到地下岩石构造异常、地下水位变化等问题，这些问题可能会对工程造成影响，因此需要进行及时的预报和分析，以便采取相应的措施。
1. 工程前期预报在工程前期，进行综合地质录井调查，可以对地下岩石的构造、土层厚度、岩性等情况进行了解，从而预测出工程施工可能出现的问题。
例如，在建设高速公路时，如果地下存在大规模的岩溶，就需要进行相应的措施，如加固、凿岩等。
2. 工程施工过程中的问题预报在工程施工过程中，可能会出现地下水位变化、岩层变化等问题，这些问题可能会影响到工程的施工进度和工程质量。
通过分析综合地质录井数据，可以预测这些问题的发生，从而采取措施减轻或避免影响。
3. 工程完成后的分析在工程完成后，可以通过综合地质录井数据进行分析，了解工程建设对周边环境的影响。
例如，在有些地区建设水库时，可能会对周边的地下水位和地质环境带来一定的影响，需要进行相应的分析。
二、工程异常预报与分析的方法1. 利用综合地质录井数据分析地下构造在综合地质录井中，可以记录地下的物理参数，如地下岩石特征、层厚、水文地质特征等信息。
通过分析这些数据，可以了解地下的构造和变化趋势，预测出可能存在的工程异常问题。
三、结语综合地质录井是工程建设中非常重要的手段，在工程异常预报与分析中也有很重要的应用。
通过综合地质录井数据进行分析，可以预测出工程施工可能存在的问题，采取相应的措施减轻或避免影响。
综合录井技术在钻井工程中的应用
综合录井技术在钻井工程中的应用综合录井技术在钻井工程中的应用导语：随着石油资源的日益稀缺，钻井工程师们不得不寻求更加精细、高效的采油方法。
综合录井技术在钻井工程中的应用正在逐渐成为一种常见而可靠的方法。
本文将从浅入深地探讨综合录井技术在钻井工程中的重要性、关键技术及未来发展方向，旨在帮助读者更全面、深刻和灵活地理解这一主题。
一、综合录井技术的重要性1.1 综合录井技术的概念和优势综合录井技术，顾名思义，是通过在井筒内安装不同类型的录井仪器，采集各种参数和数据，从而综合分析地层的地质结构、油藏特性及井底情况的一种技术。
与传统的录井方法相比，综合录井技术具有以下几个优势：综合录井技术可以提供更全面的地质信息。
通过不同的录井仪器，可以同时获得地层的各种物性参数、流体性质以及井筒内的温度、压力等信息，从而形成一个全面而准确的地质模型。
综合录井技术可以提高钻井工程的效率。
传统的录井方法需要钻机停机，然后将录井仪器下入井底进行采集数据，这个过程非常繁琐而耗时。
而综合录井技术可以通过即时传输数据的方式，使得钻机可以一直运行而不中断，从而提高钻井速度和效率。
综合录井技术可以帮助减少钻井风险。
通过即时获得各类参数和数据，钻井工程师能够更加准确地评估地层状况和油藏特性，从而能够及时调整钻井方案，避免发生意外情况，减少钻井事故的发生。
1.2 综合录井技术的应用领域综合录井技术在钻井工程中有着广泛的应用。
以下是其中几个重要的应用领域：1.2.1 地质分析综合录井技术可以为地质工程师提供大量的地质信息，包括地层的物性参数、地层的物质组成以及地层的储集性能等。
通过对这些信息的综合分析，可以帮助地质工程师更准确地理解地层的结构和特征，从而为钻井方案的制定和优化提供依据。
1.2.2 油藏评估综合录井技术可以通过采集流体样品和测量流体性质，帮助工程师评估油藏的储量和产能。
综合录井技术还可以提供油藏的封堵压力、渗透率等重要参数，从而帮助工程师更好地了解油藏的特征并制定相应的开发方案。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
综合地质录井中工程异常预报与分析应用
综合地质录井中工程异常预报与分析应用是通过综合地质与录井数据来预测和分析工
程异常情况的一项技术。
在工程勘察和建设过程中，经常会遇到一些地质工程异常情况，
如地质构造异常、地下水异常、岩土工程异常等，这些异常情况可能会对工程的设计和施
工造成一定影响，因此需要提前进行预测和分析，以便采取相应的措施来应对。
综合地质录井是一种通过地质勘探手段获取的地下信息的方法，包括地质钻探、岩芯
取样、地球物理测井等。
录井数据可以提供地下地质情况的多个方面的信息，如地层厚度、岩性、岩石物理性质、地下水位等。
通过对这些数据的分析和解读，可以对工程异常情况
进行预测和分析。
工程异常预报是指在工程勘察和建设过程中，根据综合地质录井数据，运用预报模型
和统计方法，对可能出现的异常情况进行推测和预测。
预报的目的是为了减少工程风险，
提前采取相应的措施来避免或减轻异常情况对工程造成的影响。
工程异常分析是指对已经出现的异常情况进行分析和研究，探索异常的成因和演化过程，并提出相应的处理方法和对策。
分析的目的是为了总结经验，提高工程防治能力，避
免类似异常情况的再次发生。
综合地质录井中工程异常预报与分析应用是一项重要的技术，可以为工程勘察和建设
提供科学支持和决策依据，减少工程风险，保证工程质量。
在实践中，需要充分利用地质
录井数据，运用预报模型和分析方法，进行科学研究和实践探索，不断提高预报准确性和
分析水平，为工程建设的安全和可持续发展做出贡献。
