永磁同步电动机矢量控制(结构及方法)
。
-可编辑修改- 第2章 永磁同步电机结构及控制方法
2.1 永磁同步电机概述
永磁同步电动机的运行原理与电励磁同步电动机相同，但它以永磁体提供的磁通替代后的励磁绕组励磁，使电动机结构较为简单，降低了加工和装配费用，且省去了容易出问题的集电环和电刷，提高了电动机运行的可靠性；又因无需励磁电流，省去了励磁损耗，提高了电动机的效率和功率密度。因而它是近年来研究得较多并在各个领域中得到越来越广泛应用的一种电动机。
永磁同步电动机分类方法比较多：按工作主磁场方向的不同，可分为径向磁场式和轴向磁场式；按电枢绕组位置的不同，可分为内转子式(常规式)和外转子式；按转子上有无起绕组，可分为无起动绕组的电动机(用于变频器供电的场合，利用频率的逐步升高而起动，并随着频率的改变而调节转速，常称为调速永磁同步电动机)和有起动绕组的电动机(既可用于调速运行又可在某以频率和电压下利用起动绕组所产生的异步转矩起动，常称为异步起动永磁同步电动机)；按供电电流波形的不同，可分为矩形波永磁同步电动机和正弦波永磁同步电动机(简称永磁同步电动机)。异步起动永磁同步电动机用于频率可调的传动系统时，形成一台具有阻尼(起动)绕组的调速永磁同步电动机。
永磁同步伺服电动机的定子与绕组式同步电动机的定子基本相同。但根据转子结构可分为凸极式和嵌入式两类。凸极式转子是将永磁铁安装在转子轴的表面，如图 2-1(a)。因为永磁材料的磁导率十分接近空气的磁导率，所以在交轴(q 轴)、直轴(d 轴)上的电感基本相同。嵌入式转子则是将永磁铁安装在转子轴的内部，如图 2-1(b)，因此交轴的电感大于直轴的电感。并且，除了电磁转矩外，还有磁阻转矩存在。
为了使永磁同步伺服电动机具有正弦波感应电动势波形，其转子磁钢形状呈抛物线状，其气隙中产生的磁通密度尽量呈正弦分布；定子电枢绕组采用短距分布式绕组，能最大限度地消除谐波磁动势。 永磁体转子产生恒定的电磁场。当定子通以三相对称的正弦波交流电时，则产生旋转的磁场。两种磁场相互作用产生电磁力，推动转子旋转。如果能改变定子三相电源的频率和相位，就可以改变转子的转速和位置。 。
-可编辑修改-
图 2-1(a)凸极式 图 2-1(b)嵌入式
2.2 永磁同步电机数学模型
2.2.1 三相定子坐标系（A，B，C坐标系）上的模型
（1）电压方程：
三相永磁同步电机的定子绕组呈空间分布，轴线互差120度电角度，每相绕组电压与电阻压降和磁链变化相平衡。永磁同步电机由定子三相绕组电流和转子永磁体产生。定子三相绕组电流产生的磁链与转子的位置角有关，其中，转子永磁磁链在每相绕组中产生反电动势。由此可得到定子电压方程为：
CCsCBBsBAAsApIRUpIRUpIRU （2-4）
其中：AUBUCU为三相绕组相电压；
sR为每相绕组电阻；
AIBICI为三相绕组相电流；
ABC为三相绕组匝链的磁链；
P=tdd/为微分算子。
（2） 磁链方程
定子每相绕组磁链不仅与三相绕组电流有关，而且与转子永磁极的励磁磁场和转子的位置角有关，因此磁链方程可以表示为： 。
-可编辑修改-
fCCCCBCBACACfBCBCBBBABABfACACBABAAAAILIMIMIMILIMIMIMIL （2-5）
其中：AALBBLCCL为每相绕组互感；
ABM=BAM,BCM=CBM,CAM=ACM为两相绕组互感；
fAfBfC为三相绕组匝链的磁链的转子每极永磁磁链；
并且f：定子电枢绕组最大可能匝链的转子每极永磁磁链
3/2cos3/2coscosffCffBffA （2-6）
（3） 转矩方程：
2sin)11(2sin20dqdememXXmpUXmpUEPT （2-7）
式中：ω为电角速度，Xq,Xd为交，直流同步电抗。
2.2.2 静止坐标系（α，β坐标系）上的模型
（1） 电压方程
dtdiiRUUs （2-8）
（2） 磁链方程
cba232302121132 （2-9）
（3） 转矩方程
)sin()(PMPMeICOSIT （2-10）
2.2.3 旋转坐标系（d,q坐标系）上的模型
永磁同步电机是由电磁式同步电动机发展而来，它用永磁体代替了电励磁，从而省去了励磁线圈、滑环和电刷，而定子与电磁式同步电机基本相同仍要求输入三相对称正弦电流。现对其在d,q坐标系的数学模型描述如下： 。
-可编辑修改- （1） 电压方程
qsdrqqdsqrddIRdtdUIRdtdU （2-11）
其中：dUqU为d,q轴上的电压分量；
dIqI为d,q轴上的电流分量；
r为d,q坐标系旋转角频率；
dq为永磁体在d,q轴上的磁链；
(2) 磁链方程
qqqfdddILIL （2-12）
其中: dq为永磁体在d,q轴上的磁链；
L为d,q坐标系上的等效电枢电感；
dIqI为d,q轴上的电流分量；
f为永磁体产生的磁链；
(3) 电磁转矩方程
qdqdqfndfqfnemIILLIpIIpT• （2-13）
其中：emT为输出电磁转矩；
np为磁极对数；
本章对永磁同步电机的结构、类型以及工作原理进行了介绍，并在坐标变换的基础上，对其在各个坐标下的数学模型进行了建立，为下文的控制系统的建立与相关模型的仿真提供了基础。
2.3 永磁同步电动机矢量控制技术概述
矢量控制又称磁场定向控制，最早是由德国西门子公司 F.Blaschke 针对异步电机提出，使交流电机控制理论得到了一次质的飞跃。其基本思想为，通过旋转坐标变换将强耦合的交流电机等效为直流电机，实现解耦控制，从而可以得到与直流电机相媲美的控制性能。后来这种控制思想被拓展应用到永磁同步电动机。
-可编辑修改- 控制系统中，使永磁同步电动机矢量控制系统能实现高精度、高动态性能、宽范围的调速和精密定位控制，随着工业领域对高性能伺服系统需求的不断增加，特别是机器人和数控机床等技术的发展，永磁同步电动机矢量控制系统具有广阔的发展和应用前景，已成为中小容量交流调速和伺服系统研究的重点之一。
综上所述，矢量控制原理从发明至今已有 30 多年的历史，技术趋于完善,电力电子技术和微处理器技术的发展为矢量控制方法的实现奠定了基础。矢量控制的永磁同步电动机调速系统以其优良的动、静态性能，逐渐成为了高性能交流伺服系统的主流。
永磁同步电动机矢量控制策略与异步电动机矢量控制策略略有不同。在两相同步旋转坐标系dq 轴下的永磁同步电动机电磁转矩方程如式（2.24）所示。
33()[()]22edqqdqdqdqTniiniLLii（2.24）
由式(2.24)可知，对永磁同步电动机电磁转矩的控制最终可归结为对直轴电流Id和交轴电流Iq的控制。输出同样的电磁转矩，可以对应多个不同的交直轴电流组合，而不同交直轴电流组合对应着不同的系统效率、功率因数以及不同的电流控制策略。
根据永磁同步电动机的用途和控制目标不同，矢量控制方法也各不相同，主要有Id=0控制、最大转矩/电流控制、弱磁控制、cos ϕ = 1控制，恒磁链控制。不同的控制方法具有各自的特点。
（1）． Id=0 控制
在di=0控制策略原理下各矢量之间的关系如图2-2所示。定子电流矢量的直轴分量为0，由式 (2-6)得电机输出转矩为:
qrmdipT (2-7)
当忽略电枢电阻时，功率因数:
ocoscos (2-8)
图2-2中。r实际上代表空载时电动机的端电压，o则代表系统带载运行时电动机端电压。设两者之比为K,,，且有dL=qL=L，则 。
-可编辑修改- 22)(31prvILK (2-9)
图2-2在0di控制策略下永磁同步电动机矢量图
令rddiL/，称为去磁分量，在本控制方法下应使=0 (2-10)
逆变器的容量可以用
)22)(22(qdqdIIVVS 来表示 (2-11)
此处有prvIKS3 (2-12)
由上式可以看出，采用0di控制方式，无去磁效应，输出力矩与定子电流成正比。其主要的缺点是随着输出力矩的增大，端电压比较大而功率因数急剧降低，从而对逆变器容量的要求增高。另外，该方法未能充分利用电机的力矩输出能力，在输出转矩中磁阻反应转矩为0.
（2）．最大转矩/电流比控制 d轴 q轴
a 0
0 r
qi
0 su
sRi
r a
永磁同步电机矢量控制发展综述
永磁同步电机矢量控制发展综述
永磁同步电机矢量控制是一种高效、精确的电机控制技术，近年来得到了广泛的应用和发展。本文将从永磁同步电机的基本原理、矢量控制的基本思想、发展历程和应用前景等方面进行综述。
永磁同步电机是一种具有高效、高功率密度、高精度和高可靠性的电机，其基本原理是利用永磁体产生的磁场与电流产生的磁场相互作用，从而实现电机的转动。与传统的感应电机相比，永磁同步电机具有更高的效率和更低的损耗，因此在工业、交通、航空等领域得到了广泛的应用。
矢量控制是一种基于电机磁场矢量的控制技术，其基本思想是将电机的磁场分解为定子坐标系和转子坐标系两个矢量，通过控制这两个矢量的大小和方向，实现电机的转速和转矩控制。矢量控制技术可以有效地提高电机的响应速度和控制精度，因此在永磁同步电机控制中得到了广泛的应用。
永磁同步电机矢量控制技术的发展历程可以追溯到上世纪80年代，当时主要应用于高端工业领域。随着电力电子技术和数字控制技术的不断发展，永磁同步电机矢量控制技术得到了进一步的提升和完善。目前，永磁同步电机矢量控制技术已经成为电机控制领域的主流技术之一，广泛应用于电动汽车、风力发电、轨道交通等领域。
未来，永磁同步电机矢量控制技术将继续发展和完善，主要体现在以下几个方面：一是提高控制精度和响应速度，以满足更高的工业和交通应用需求；二是降低成本和提高可靠性，以促进技术的普及和应用；三是结合人工智能和大数据技术，实现电机的智能化控制和优化运行。总之，永磁同步电机矢量控制技术的发展前景广阔，将为人类社会的可持续发展做出更大的贡献。
高速永磁同步电动机无速度传感器矢量控制
触持电棚 ２０ｌ２年第４０卷第１期 驱动
…一……－一一……………一…………………一……………………………………一…………ｃ， ／ ／ ％ ， ≯ ……
高速永磁同步电动机无速度传感器矢量控制
王继强 ，李国华 ，佟宁泽
（１．辽宁工程技术大学，辽宁葫芦岛１２５１０５；２．冶金自动化研究设计院伺服系统研究设计所，北京１０００７１）
摘要：研究了一种以定子电流为状态变量的高速永磁同步电动机无速度传感器模型。该速度传感器将参考
模型ｑ轴电流与可调模型ｑ轴电流之差作为误差信号送人ＰＩ调节器调节后得到估计转速。为了确保特殊结构的高
速永磁同步电机参数计算的准确性，建立了其场路耦合模型，并利用该模型计算了电机的交、直轴电感、转子磁链等
参数。在此基础上进行了无速度传感器矢量控制仿真，仿真结果结果表明所提出的控制方案能准确检测高速永磁
同步电动机的转子位置和转子速度，电机高速运行时具有良好的动态和稳态运行性能。
关键词：高速；永磁同步电动机；模型参考自适应；无速度传感器；矢量控制
中图分类号：ＴＭ３５１ 文献标识码：Ａ 文章编号：１００４－７０１８（２０１２）０１—００３５—０３
Ｓｅｎｓｏｒｌｅｓｓ Ｖｅｃｔｏｒ Ｃｏｎｔｒｏｌ ｆｏｒ Ｈｉｇｈ Ｓｐｅｅｄ ＰＭＳＭ
ＷＡＮＧ Ｊｉ－ｑｉａｎｇ ，ＬＩ Ｇｕｏ－ｈｕａ ，ＴＯＮＧ Ｎｉｎｇ－ｚｅ
（１．Ｌｉａｏｎｉｎｇ Ｔｅｃｈｎｉｃａｌ Ｕｎｉｖｅｒｓｉｔｙ，Ｈｕｌｕｄａｏ １２５１０５，Ｃｈｉｎａ；
２．Ｓｅｒｖｏ Ｓｙｓｔｅｍ Ｉｎｓｔｉｔｕｔｉｏｎ，Ａｕｔｏｍａｔｉｏｎ Ｒｅｓｅａｒｃｈ ａｎｄ Ｄｅｓｉｇｎ Ｉｎｓｔｉｔｕｔｉｏｎ ｏｆ Ｍｅｔａｌｌｕｒｇｉｃａｌ Ｉｎｄｕｓｔｒｙ，Ｓｅｉｊｉｎｇ １（３（１１７１，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ｓｐｅｅｄ ｅｓｔｉｍａｔｉｎｇ ｆｏｒ ｔｈｅ ｒｏｔｏｒ ｏｆ ａ ｈｉｇｈ ｓｐｅｅｄ ｐｅｒｍａｎｅｎｔ ｍａｇｎｅｔ ｓｙｎｃｈｒｏｎｏｕｓ ｍｏｔｏｒ（ＰＭＳＭ）ｗａｓ ｓｔｕｄｉｅｄ ｂｙ
永磁同步伺服电机(PMSM)的基本结构 和控制单元驱动器原理
永磁同步伺服电机（PMSM）的基本结构 和控制单元驱动器原理
导语：永磁交流伺服系统的驱动器经历了模拟式、模式混合式的发展后，目前已经进入了全数字的时代。全数字伺服驱动器不仅克服了模拟式伺服的分散性大、零漂、低可靠性等确定，还充分发挥了数字控制在控制精度上的优势和控制方法的灵活，使伺服驱动器不仅结构简单，而且性能更加的可靠。
随着现代电机技术、现代电力电子技术、微电子技术、永磁材料技术、交流可调速技术及控制技术等支撑技术的快速发展，使得永磁交流伺服技术有着长足的发展。永磁交流伺服系统的性能日渐提高，价格趋于合理，使得永磁交流伺服系统取代直流伺服系统尤其是在高精度、高性能要求的伺服驱动领域成了现代电伺服驱动系统的一个发展趋势。永磁交流伺服系统具有以下等优点：
电动机无电刷和换向器，工作可靠，维护和保养简单；定子绕组散热快；惯量小，易提高系统的快速性；适应于高速大力矩工作状态；
相同功率下，体积和重量较小，广泛的应用于机床、机械设备、搬运机构、印刷设备、装配机器人、加工机械、高速卷绕机、纺织机械等场合，满足了传动领域的发展需求。
永磁交流伺服系统的驱动器经历了模拟式、模式混合式的发展后，目前已经进入了全数字的时代。全数字伺服驱动器不仅克服了模拟式伺服的分散性大、零漂、低可靠性等确定，还充分发挥了数字控制在控制精度上的优势和控制方法的灵活，使伺服驱动器不仅结构简单，而且性能更加的可靠。现在，高性能的伺服系统，大多数采用永磁交流伺服系统其中包括永磁同步交流伺服电动机和全数字交流永磁同步伺服驱动器两部分。伺服驱动器有两部分组成：驱动器硬件和控制算法。控制算法是决定交流伺服系统性能好坏的关键技术之一，是国外交流伺服技术封锁的主要部分，也是在技术垄断的核心。
交流永磁伺服系统的基本结构
交流永磁同步伺服驱动器主要有伺服控制单元、功率驱动单元、通讯接口单元、伺服电动机及相应的反馈检测器件组成，其结构组成如图1所示。其中伺服控制单元包括位置控制器、速度控制器、转矩和电流控制器等等。我们的交流永磁同步驱动器其集先进的控制技术和控制策略为一体，使其非常适用于高精度、高性能要求的伺服驱动领域，还体现了强大的智能化、柔性化是传统的驱动系统所不可比拟的。
永磁同步电机控制策略研究及仿真
永磁同步电机控制策略研究及仿真
一、本文概述
永磁同步电机（Permanent Magnet Synchronous Motor, PMSM）因其高效率、高功率密度、良好的控制性能等特点，在工业、交通、家电等领域得到了广泛应用。随着电力电子技术和控制理论的发展，对PMSM的控制策略的研究也日益深入，旨在实现电机的高性能、高效率和可靠性。本文主要针对永磁同步电机的控制策略进行研究和仿真分析。
本文首先对永磁同步电机的基本原理和控制方法进行了综述，包括电机结构、运行原理、数学模型等，为后续控制策略的研究奠定了基础。详细讨论了几种常见的PMSM控制策略，如矢量控制（Vector
Control）、直接转矩控制（Direct Torque Control, DTC）、模型预测控制（Model Predictive Control, MPC）等，分析了各种控制策略的优缺点及其适用场合。
接着，本文针对某特定应用背景，提出了一种改进的PMSM控制策略。该策略在传统控制方法的基础上，引入了先进的控制算法和优化技术，旨在提高系统的动态性能、稳态性能和抗干扰能力。本文还通过仿真实验，验证了所提控制策略的有效性和优越性。 二、永磁同步电机基本原理与特点
永磁同步电机（Permanent Magnet Synchronous Motor, PMSM）是一种利用永磁体作为磁场源，实现电能与机械能相互转换的装置。其基本原理基于电磁感应和磁场相互作用，通过控制定子电流产生的磁场与转子永磁体磁场之间的相互作用，实现电机的旋转运动。
高效率：由于使用永磁体作为磁场源，无需额外的励磁电流，因此电机在运行时具有较低的损耗和较高的效率。
高功率密度：永磁体的使用使得电机能够在较小的体积内实现较高的功率输出，适用于需要紧凑设计的应用场景。
良好的调速性能：通过控制定子电流的频率和相位，可以实现对PMSM的精确速度控制，满足宽范围调速的需求。

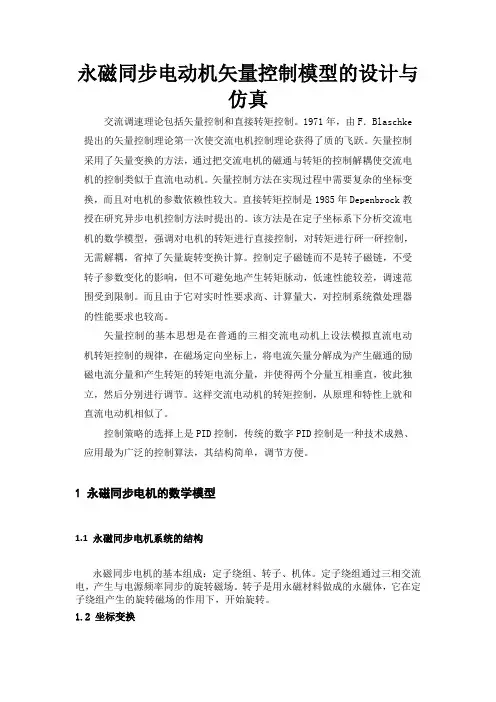

永磁同步电动机矢量控制模型的设计与仿真
