直流电动机驱动电路
直流电机驱动电路设计
时间:2007-04-23 来源: 作者: 点击： 53301 字体大小:【大 中 小】
-
一、 直流电机驱动电路的设计目标
在直流电机驱动电路的设计中，主要考虑一下几点：
1. 功能：电机是单向还是双向转动？需不需要调速？对于单向的电机驱动，只要用一个大功率三极管或场效应管或继电器直接带动电机即可，当电机需要双向转动时，可以使用由4个功率元件组成的H桥电路或者使用一个双刀双掷的继电器。如果不需要调速，只要使用继电器即可；但如果需要调速，可以使用三极管，场效应管等开关元件实现PWM（脉冲宽度调制）调速。
2. 性能：对于PWM调速的电机驱动电路，主要有以下性能指标。
1）输出电流和电压范围，它决定着电路能驱动多大功率的电机。
2）效率，高的效率不仅意味着节省电源，也会减少驱动电路的发热。要提高电路的效率，可以从保证功率器件的开关工作状态和防止共态导通（H桥或推挽电路可能出现的一个问题，即两个功率器件同时导通使电源短路）入手。
3）对控制输入端的影响。功率电路对其输入端应有良好的信号隔离，防止有高电压大电流进入主控电路，这可以用高的输入阻抗或者光电耦合器实现隔离。
4）对电源的影响。共态导通可以引起电源电压的瞬间下降造成高频电源污染；大的电流可能导致地线电位浮动。
5）可靠性。电机驱动电路应该尽可能做到，无论加上何种控制信号，何种无源负载，电路都是安全的。
二、 三极管-电阻作栅极驱动
1．输入与电平转换部分：
输入信号线由DATA引入，1脚是地线，其余是信号线。注意1脚对地连接了一个2K欧的电阻。当驱动板与单片机分别供电时，这个电阻可以提供信号电流回流的通路。当驱动板与单片机共用一组电源时，这个电阻可以防止大电流沿着连线流入单片机主板的地线造成干扰。或者说，相当于把驱动板的地线与单片机的地线隔开，实现“一点接地”。 高速运放KF347（也可以用TL084）的作用是比较器，把输入逻辑信号同来自指示灯和一个二极管的2.7V基准电压比较，转换成接近功率电源电压幅度的方波信号。KF347的输入电压范围不能接近负电源电压，否则会出错。因此在运放输入端增加了防止电压范围溢出的二极管。输入端的两个电阻一个用来限流，一个用来在输入悬空时把输入端拉到低电平。
不能用LM339或其他任何开路输出的比较器代替运放，因为开路输出的高电平状态输出阻抗在1千欧以上，压降较大，后面一级的三极管将无法截止。
2．栅极驱动部分：
后面三极管和电阻，稳压管组成的电路进一步放大信号，驱动场效应管的栅极并利用场效应管本身的栅极电容（大约1000pF）进行延时，防止H桥上下两臂的场效应管同时导通（“共态导通”）造成电源短路。
当运放输出端为低电平（约为1V至2V,不能完全达到零）时，下面的三极管截止，场效应管导通。上面的三极管导通，场效应管截止,输出为高电平。当运放输出端为高电平（约为VCC-(1V至2V),不能完全达到VCC）时，下面的三极管导通，场效应管截止。上面的三极管截止，场效应管导通,输出为低电平。
上面的分析是静态的，下面讨论开关转换的动态过程：三极管导通电阻远小于2千欧，因此三极管由截止转换到导通时场效应管栅极电容上的电荷可以迅速释放，场效应管迅速截止。但是三极管由导通转换到截止时场效应管栅极通过2千欧电阻充电却需要一定的时间。相应的，场效应管由导通转换到截止的速度要比由截止转换到导通的速度快。假如两个三极管的开关动作是同时发生的，这个电路可以让上下两臂的场效应管先断后通，消除共态导通现象。 实际上，运放输出电压变化需要一定的时间，这段时间内运放输出电压处于正负电源电压之间的中间值。这时两个三极管同时导通，场效应管就同时截止了。所以实际的电路比这种理想情况还要安全一些。
场效应管栅极的12V稳压二极管用于防止场效应管栅极过压击穿。一般的场效应管栅极的耐压是18V或20V，直接加上24V电压将会击穿，因此这个稳压二极管不能用普通的二极管代替，但是可以用2千欧的电阻代替，同样能得到12V的分压。
3．场效应管输出部分：
大功率场效应管内部在源极和漏极之间反向并联有二极管，接成H桥使用时，相当于输出端已经并联了消除电压尖峰用的四个二极管，因此这里就没有外接二极管。输出端并联一个小电容(out1和out2之间)对降低电机产生的尖峰电压有一定的好处，但是在使用PWM时有产生尖峰电流的副作用，因此容量不宜过大。在使用小功率电机时这个电容可以略去。如果加这个电容的话，一定要用高耐压的，普通的瓷片电容可能会出现击穿短路的故障。
输出端并联的由电阻和发光二极管,电容组成的电路指示电机的转动方向.
4．性能指标：
电源电压15~30 V,最大持续输出电流5A/每个电机，短时间（10秒）可以达到10A,PWM频率最高可以用到30KHz(一般用1到10KHz)。电路板包含4个逻辑上独立的，输出端两两接成H桥的功率放大单元，可以直接用单片机控制。实现电机的双向转动和调速。
5．布线：
大电流线路要尽量的短粗，并且尽量避免经过过孔，一定要经过过孔的话要把过孔做大一些（>1mm）并且在焊盘上做一圈小的过孔，在焊接时用焊锡填满，否则可能会烧断。另外，如果使用了稳压管，场效应管源极对电源和地的导线要尽可能的短粗，否则在大电流时，这段导线上的压降可能会经过正偏的稳压管和导通的三极管将其烧毁。在一开始的设计中，NMOS管的源极于地之间曾经接入一个0.15欧的电阻用来检测电流，这个电阻就成了不断烧毁板子的罪魁祸首。当然如果把稳压管换成电阻就不存在这个问题了。
在2004年的Robocon比赛中，我们主要采用了这个电路用以电机驱动。
三、 低压驱动电路的简易栅极驱动
一般功率场效应管的最高栅源电压为20V左右，所以在24V应用中要保证栅源电压不能超过20V，增加了电路的复杂程度。但在12V或更低电压的应用中，电路就可以大大简化。 左图就是一个12V驱动桥的一边，上面电路的三极管部分被两个二极管和两个电阻代替。（注意，跟上图逻辑是反的）由于场效应管栅极电容的存在，通过R3，R4向栅极电容充电使场效应管延缓导通；而通过二极管直接将栅极电容放电使场效应管立即截止，从而避免了共态导通。
这个电路要求在IN端输入的是边缘陡峭的方波脉冲，因此控制信号从单片机或者其他开路输出的设备接入后，要经过施密特触发器（比如555）或者推挽输出的高速比较器才能接到IN端。如果输入边缘过缓，二极管延时电路也就失去了作用。
R3，R4的选取与IN信号边沿升降速度有关，信号边缘越陡峭，R3，R4可以选的越小，开关速度也就可以做的越快。Robocon比赛使用的升压电路（原理相似）中，IN前用的是555。 四、
边沿延时驱动电路
在前级逻辑电路里，有意地对控制PMOS的下降沿和控制NMOS的上升沿进行延时，再整形成方波，也可以避免场效应管的共态导通。另外，这样做可以使后级的栅极驱动电路简化，可以是低阻推挽驱动栅极，不必考虑栅极电容，可以较好的适应不同的场效应管。2003年Robocon比赛采用的就是这种驱动电路。下图是两种边沿的延时电路：
下图是对应的NMOS，PMOS栅极驱动电路： 这个栅极驱动电路由两级三极管组成：前级提供驱动场效应管栅极所需的正确电压，后级是一级射极跟随器，降低输出阻抗，消除栅极电容的影响。为了保证不共态导通，输入的边沿要比较陡，上述先延时再整形的电路就可以做到。
、 其它几种驱动电路
1． 继电器＋半导体功率器件的想法
继电器有着电流大，工作稳定的优点，可以大大简化驱动电路的设计。在需要实现调速的电机驱动电路中，也可以充分利用继电器。有一个方案就是利用继电器来控制电流方向来改变电机转向，而用单个的特大电流场效应管（比如IRF3205，一般只有N型特大电流的管子）来实现PWM调速,如下右图所示。这样是实现特别大电流驱动的一个方法。换向的继电器要使用双刀双掷型的，接线如下左图,线圈接线如下中图：
2． 几种驱动芯片
1） L298 参考/searchpdf/st/L298N.pdf
2） A3952 参考/datafile/archive/3952.pdf
3） A3940 参考/datafile/3940.pdf
4） L6203 参考/searchpdf/st/L6203.pdf 六、 PWM调速的实现
1． 使用定时器的算法
//butcher补充一下吧
//算法原理
//编程实现要点
//优缺点
2． 使用循环移位的算法
产生PWM信号可以由定时器来完成,但是由于51内部只提供了两个定时器,因此如果要向三个或更多的直流电机输出不同占空比的信号要反复设置定时器,实现较为复杂,我们采用一种比较简单的方法不仅可以实现对更多的直流电机提供不同的占空比输入信号，而且只占用一个定时器资源。这种方法可以简单表述如下:
在内存的某段空间内存放各个直流电机所需的输入信号占空比信息，如果占空比为1则保存0FFH(11111111B)；占空比为0.5则保存0F0H(11110000B)或任何2进制数中包括4个0和4个1。即
占空比＝1的个数/8
具体选取什么样的二进制数要看输出频率的要求。若要对此直流电机输出PWM信号，只要每个时间片移位一次取出其中固定的一位（可以用位寻址或进位标志C实现）送到电机端口上即可。另外，移位算法是一种对以前结果依赖的算法，所以最好定期检查或重置被移位的数，防止移错导致一直错下去。
这种算法的优点是独立进程，可以实现对多个电机的控制，缺点是占用资源较大，PWM频率较低。
3． 模拟电路PWM的实现
上图为一个使用游戏手柄或者航模摇杆上的线性电位器（或线性霍尔元件）控制两个底盘驱动电机的PWM生成电路。J1是手柄的插座，123和456分别是x，y两个方向的电位器。U1B提供半电源电压，U1A是电压跟随。x，y分量经过合成成为控制左右轮两个电机转速的电压信号。在使用中，让L=(x+1)y/(x+1.4)，R=(x-1)y/(x-0.6)，经过试验有不错的效果（数字只是单位，不是电压值）。经过U1C和U1D组成的施密特振荡器把电压转换为相应的PWM信号，用来控制功率驱动电路。以U1D为例，R1，R2组成有回差的施密特电路，上下门限受输入电压影响，C1和R3组成延时回路，如此形成振荡的脉宽受输入电压控制。Q1，Q2是三极管，组成反相器，提供差分的控制信号。具体振荡过程参见对555振荡器的分析。
无刷直流电机的组成及工作原理
无刷直流电机的组成及工作原理
2.1 引言
直流无刷电动机一般由电子换相电路、转子位置检测电路和电动机本体三部分组成，电子换相电路一般由控制部分和驱动部分组成，而对转子位置的检测一般用位置传感器来完成。工作时，控制器根据位置传感器测得的电机转子位置有序的触发驱动电路中的各个功率管，进行有序换流，以驱动直流电动机。下文从无刷直流电动机的三个部分对其发展进行分析。
2.2 无刷直流电机的组成
2.2.1 电动机本体
无刷直流电动机在电磁结构上和有刷直流电动机基本一样，但它的电枢绕组放在定子上，转子采用的重量、简化了结构、提高了性能，使其可*性得以提高。无刷电动机的发展与永磁材料的发展是分不开的，磁性材料的发展过程基本上经历了以下几个发展阶段：铝镍钴，铁氧体磁性材料，钕铁硼（NdFeB）。钕铁硼有高磁能积，它的出现引起了磁性材料的一场革命。第三代钕铁硼永磁材料的应用，进一步减少了电机的用铜量，促使无刷电机向高效率、小型化、节能的方向发展。
目前，为提高电动机的功率密度，出现了横向磁场永磁电机，其定子齿槽与电枢
线圈在空间位置上相互垂直，电机中的主磁通沿电机轴向流通，这种结构提高了气隙磁密，能够提供比传统电机大得多的输出转矩。该类型电机正处于研究开发阶段。
2.2.2 电子换相电路
控制电路：无刷直流电动机通过控制驱动电路中的功率开关器件，来控制电机的转速、转向、转矩以及保护电机，包括过流、过压、过热等保护。控制电路最初采用模拟电路，控制比较简单。如果将电路数字化，许多硬件工作可以直接由软件完成，可以减少硬件电路，提高其可靠性，同时可以提高控制电路抗干扰的能力，因而控制电路由模拟电路发展到数字电路。
驱动电路：驱动电路输出电功率，驱动电动机的电枢绕组，并受控于控制电路。驱动电路由大功率开关器件组成。正是由于晶闸管的出现，直流电动机才从有刷实现到无刷的飞跃。但由于晶闸管是只具备控制接通，而无自关断能力的半控性开关器件，其开关频率较低，不能满足无刷直流电动机性能的进一步提高。随着电力电子技术的飞速发展，出现了全控型的功率开关器件，其中有可关断晶体管（GTO）、电力场效应晶体管（MOSFET）、金属栅双极性晶体管IGBT 模块、集成门极换流晶闸管（IGCT）及近年新开发的电子注入增强栅晶体管（IEGT）。随着这些功率器件性能的不断提高，相应的无刷电动机的驱动电路也获得了飞速发展。目前，全控型开关器件正在逐渐取代线路复杂、体积庞大、功能指标低的普通晶闸管，驱动电路已从线性放大状态转换为脉宽调制的开关状态，相应的电路组成也由功率管分立电路转成模块化集成电路，为驱动电路实现智能化、高频化、小型化创造了条件。
基于plc单片机的直流电机控制电路设计
1 电动车电机控制电路设计
第一章 引言
1.1 开发背景
在未来的一段时间内，我国将成为世界最大的汽车消费国，2010年我国汽车增加到五千六百万辆以上，不过空气污染源也会大幅度提高，空气污染将有64%来自于汽车尾气的排放，在2020年左右，我国石油消费量将超过4.5亿吨，而我国能源系统效率平均低于国际先进水平10%，但是我国60%石油消费量依赖于进口，要是仍然采用传统的内燃机技术发展汽车工业将会使我国为此付出巨大代价和对环境保护也会造成巨大的压力。在这种严峻的形势下，我国汽车工业的未来发展需要我们好好思考。
根据现在世界人口和汽车的增长趋势来看，今后50年中，世界人口和汽车数量分别从60亿增加到100亿和7千万增加到2亿5千万辆以上。若这些车辆都采用内燃机，能源需求和空气污染将会给人类造成巨大的压力和损坏。因此我们必须开发节能环保型以及高效智能型的交通车辆，只有这样才能在本世纪实现交通的可持续发展。能源危机曾经对世界经济带来严重影响，因此石油资源的争夺更加强烈，石油纠纷在国际上也不断发生，甚至为了争夺石油资源而爆发的战争在近几年也不断发生。因此石油资源的解决是当今世界每个国家所面临的首要考虑的问题，石油资源解决的好坏是当今世界是否稳定的重
2 要因素。
而电动车不用石油作为直接燃料，能够为我们更好地服务，为我们节约更多的资源，这点值得我们研究。在电动车中电动机是主要的驱动设备，它有很多种类，本文主要介绍怎么样控制直流电动机以达到控制电动车的目的。目前在直流电动机驱动系统中已大量采用晶闸管(即可控硅)装臵向电动机供电的KZ—D拖动系统，取代了笨重的发电动一电动机的F—D系统，又伴随着电子技术的高度发展，促使直流电机调速逐步从模拟化向数字化转变，特别是单片机技术的应用，使直流电机调速技术又进入到一个新的阶段，智能化、高可靠性已成为它发展的趋势。直流电机调速基本原理是比较简单的（相对于交流电机），只要改变电机的电压就可以改变转速了。改变电压的方法很多，最常见的一种PWM脉宽调制，调节电机的输入占空比就可以控制电机的平均电压，控制转速。
直流无刷电机驱动原理
直流无刷电机驱动原理
直流无刷电机（Brushless DC Motor，简称BLDC）是一种通过电子器件控制转子转动的电机。与传统的有刷直流电机相比，直流无刷电机具有结构简单、寿命长、效率高等优点，因此在许多领域得到广泛应用，如家电、汽车、航空航天等。
直流无刷电机的驱动原理主要包括电机结构、电机控制器和传感器三个方面。
首先，直流无刷电机的结构由转子和定子组成。转子上的永磁体产生磁场，而定子上的线圈通过电流产生磁场。当电流通过定子线圈时，定子磁场与转子磁场相互作用，产生转矩，从而驱动转子转动。
其次，直流无刷电机的控制器是实现电机转动的关键。控制器主要由功率电子器件和控制电路组成。功率电子器件包括MOSFET（金属氧化物半导体场效应晶体管）或IGBT（绝缘栅双极型晶体管），用于控制电流的通断。控制电路则根据传感器反馈的信息，控制功率电子器件的开关状态，从而实现对电机的控制。
最后，直流无刷电机的传感器用于检测电机的转子位置和速度。常用的传感器有霍尔传感器和编码器。霍尔传感器通过检测转子磁场的变化，确定转子位置。编码器则通过检测转子的旋转角度和速度，提供更精确的转子位置和速度信息。传感器的反馈信息被送回控制器，用于控制电机的转动。 总结起来，直流无刷电机的驱动原理是通过控制器控制功率电子器件的开关状态，使电流按照一定的顺序流过定子线圈，从而产生转矩驱动转子转动。传感器则用于检测转子位置和速度，提供反馈信息给控制器，实现对电机的精确控制。
直流无刷电机驱动原理的应用非常广泛。在家电领域，直流无刷电机被广泛应用于洗衣机、冰箱、空调等产品中，提高了产品的效率和可靠性。在汽车领域，直流无刷电机被用于驱动电动汽车的电机，实现零排放和高效能。在航空航天领域，直流无刷电机被用于驱动飞机的舵机和飞行控制系统，提高了飞行的稳定性和安全性。
总之，直流无刷电机驱动原理是一种高效、可靠的电机驱动方式。通过控制器和传感器的配合，实现对电机的精确控制，使其在各个领域发挥出更大的作用。随着科技的不断进步，直流无刷电机的应用前景将更加广阔。

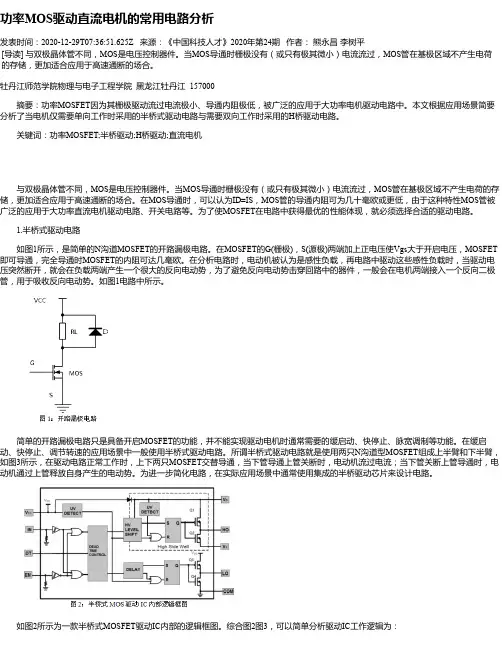

功率MOS驱动直流电机的常用电路分析
功率MOS驱动直流电机的常用电路分析
发表时间：2020-12-29T07:36:51.625Z 来源：《中国科技人才》2020年第24期 作者： 熊永昌 李树平[导读] 与双极晶体管不同，MOS是电压控制器件。当MOS导通时栅极没有（或只有极其微小）电流流过，MOS管在基极区域不产生电荷的存储，更加适合应用于高速通断的场合。
牡丹江师范学院物理与电子工程学院 黑龙江牡丹江 157000
摘要：功率MOSFET因为其栅极驱动流过电流极小、导通内阻极低，被广泛的应用于大功率电机驱动电路中。本文根据应用场景简要分析了当电机仅需要单向工作时采用的半桥式驱动电路与需要双向工作时采用的H桥驱动电路。
关键词：功率MOSFET;半桥驱动;H桥驱动;直流电机
与双极晶体管不同，MOS是电压控制器件。当MOS导通时栅极没有（或只有极其微小）电流流过，MOS管在基极区域不产生电荷的存储，更加适合应用于高速通断的场合。在MOS导通时，可以认为ID=IS，MOS管的导通内阻可为几十毫欧或更低，由于这种特性MOS管被广泛的应用于大功率直流电机驱动电路、开关电路等。为了使MOSFET在电路中获得最优的性能体现，就必须选择合适的驱动电路。
1.半桥式驱动电路
如图1所示，是简单的N沟道MOSFET的开路漏极电路。在MOSFET的G(栅极)，S(源极)两端加上正电压使Vgs大于开启电压，MOSFET即可导通，完全导通时MOSFET的内阻可达几毫欧。在分析电路时，电动机被认为是感性负载，再电路中驱动这些感性负载时，当驱动电压突然断开，就会在负载两端产生一个很大的反向电动势，为了避免反向电动势击穿回路中的器件，一般会在电机两端接入一个反向二极管，用于吸收反向电动势。如图1电路中所示。
简单的开路漏极电路只是具备开启MOSFET的功能，并不能实现驱动电机时通常需要的缓启动、快停止、脉宽调制等功能。在缓启动、快停止、调节转速的应用场景中一般使用半桥式驱动电路。所谓半桥式驱动电路就是使用两只N沟道型MOSFET组成上半臂和下半臂，如图3所示，在驱动电路正常工作时，上下两只MOSFET交替导通，当下管导通上管关断时，电动机流过电流；当下管关断上管导通时，电动机通过上管释放自身产生的电动势。为进一步简化电路，在实际应用场景中通常使用集成的半桥驱动芯片来设计电路。

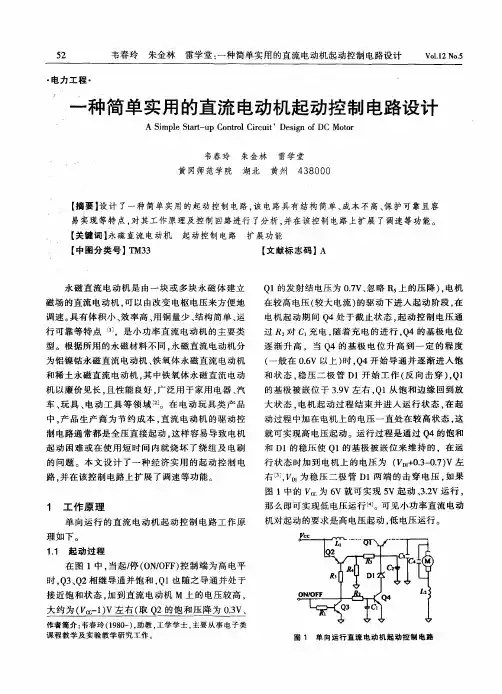

一种简单实用的直流电动机起动控制电路设计
