杆端关节轴承
/news/mechanical_design_course/2010/5/mapeng_10552041577768.ht ml/news/mechanical_design_course/2010/5/mapeng_10552041577768.ht ml关节轴承是一种特殊结构的滑动轴承。
它的结构比滚动轴承简单，其主要是由一个有外球面的内圈和一个有内球面的外圈组成，能承受较大的负荷，根据其不同的类型和结构，可以承受径向负荷、轴向负荷或径向、轴向同时存在的联合负荷。
关节轴承一般用于速度较低的摆动运动（即角运动），由于滑动表面为球面形，亦可在一定角度范围内作倾斜运动（即调心运动），在支承轴与轴壳孔不同心度较大时，仍能正常工作。
关节轴承的特点关节轴承能承受较大的负荷。
根据其不同的类型和结构，可以承受径向负荷、轴向负荷或径向、轴向同时存在的联合负荷。
由于在内圈的外球面上镶有复合材料，故该轴承在工作中可产生自润滑。
一般用于速度较低的摆动运动，和低速旋转，也可在一定角度范围内作倾斜运动，当支承轴与轴壳孔不同心度较大时，仍能正常工作。
自润滑关节轴承应用于水利、专业机械等行业。
关节轴承的应用关节轴承广泛应用于工程液压油缸,锻压机床,工程机械,自动化设备，汽车减震器，水利机械等行业. 关节轴承简介及分类关节轴承是球面滑动轴承，基本型是由具有球形滑动球面接触表面的内、外圈组成。
根据其结构和类型的不同，可承受径向载荷、轴向载荷，或者是径向、轴向同时作用的联合载荷。
因为关节轴承的球形滑动接触面积大，倾斜角大，同时还因为大多数关节轴承采取了特殊的工艺处理方法，如表面磷化、镀锌、镀铬或外滑动面衬里、镶垫、喷涂等。
因此有较大的载荷能力和抗冲击能力，并具有抗腐蚀、耐磨损、自调心、润滑好或自润滑无润滑污物污染的特点，即使安装错位也能正常工作。
因此，关节轴承广泛用于速度较低的摆动运动、倾斜运动和旋转运动。
关节轴承组成关节轴承主要是由一个有外球面的内圈和一个有内球面的外圈组成。
关节轴承的技术性能由于关节轴承的结构形式和工作机理与滚动轴承完全不同，因此关节轴承有其自身的技术特性和维护的要求引。
关节轴承（1）工作温度关节轴承容许的工作温度主要由轴承滑动面间的配对的材料所决定，特别是自润滑型关节轴承的塑料材料滑动面，在高温时其承载能力会有下降趋势。
如润滑型关节轴承的滑动面材料配对为钢/钢时，其容许的工作温度取决于润滑剂的容许工作温度。
但对所有的润滑型及自润滑型关节轴承来讲，均可在-30℃～+80℃温度范围内使用，并保持正确的承受能力。
（2）倾角关节轴承的倾角远比一般可调心的滚动轴承大得多，很适合在同心度要求不高的支承部位使用，关节轴承的倾角随轴承结构大小、类型、密封装置及支承的形式而不同，一般向心关节轴承的倾角范围是3°～15°，角接触关节轴承的倾角范围是2°～3°，推力关节轴承的倾角范围是6°～9°。
（3）配合在任何情况下，关节轴承所选用的配合均不得使套圈发生不均匀的变形，其配合性质和等级的选择必须根据轴承类型、支承形式及载荷大小等工作条件来决定。
（4）装卸关节轴承的装卸应遵循以下原则，即装配和拆卸所施加的力不能直接通过球形滑动面进行传递。
另外，应使用辅助装卸工具，如套筒、拆卸器等，把外界所施加的装卸力直接和均匀地施于所配合的套圈上，或用加热等辅助方法进行无载荷的装卸。
进口关节轴承分类及特点1.向心关节轴承向心关节轴承（1）GE…E型单逢外圈，无润滑油槽。
能承受径向载荷和任一方向较小的轴向载荷。
（2）GE…ES型单缝外圈，有润滑油槽。
能承受径向载荷和任一方向较小的轴向载荷。
（3）GE…ES-2RS型单缝外圈，有润滑油槽，两面带密封圈。
能承受径向载荷和任一方向较小的轴向载荷。
（4）GEEW…ES-2RS型单缝外圈，有润滑油槽，两面带密封圈。
能承受径向载荷和任一方向较小的轴向载荷。
（5）GE…ESN型单缝外圈，有润滑油槽，外圈有止动槽。
能承受径向载荷和任一方向较小的轴向载荷。
但轴向载荷由止动环承受时，其承受轴向载荷的能力降低。
（6）GE…XSN型双缝外圈（剖分外圈），有润滑油槽，外圈有止动槽。
能承受径向载荷和任一方向较小的轴向载荷。
但轴向载荷由止动环承受时，其承受轴向载荷的能力降低。
（7）GE…HS型内圈有润滑油槽，双半外圈，磨损后游隙可以调整。
能承受径向载荷和任一方向较小的轴向载荷。
（8）GE…DE1型内圈为淬硬轴承钢，外圈为轴承钢。
在内圈装配时挤压成型，有润滑油槽和油孔。
内径小于15mm的轴承，无润滑油槽和油孔。
能承受径向载荷和任一方向较小的轴向载荷。
（9）GE…DEM1型内圈为淬硬轴承钢，外圈为轴承钢。
在内圈装配时挤压成型，轴承装入轴承座后，在外圈上压出端沟使轴承轴向固定。
能承受径向载荷和任一方向较小的轴向载荷。
（10）GE…DS型外圈有装配槽和润滑槽。
只限于大尺寸的轴承。
能承受径向载荷和任一方向较小的轴向载荷（装配槽一边不能承受轴向载荷）。
2.角接触关节轴承GAC…S型内外圈均为淬硬轴承钢，外圈有油槽和油孔。
能承受径向载荷和一方向轴向（联合）载荷。
3.推力关节轴承GX…S型轴圈和座圈均为淬硬轴承钢；座圈有油槽和油孔。
能承受一方向的轴向载荷或联合载荷（此时其径向载荷值不得大于轴向载荷值的0.5倍）。
4.杆端关节轴承杆端关节轴承（1）SI…E型是GE…E型轴承与杆端的组装体。
杆端带内螺纹，材料为碳素结构钢；无润滑油槽。
能承受径向载荷和任一方向小于或等于0.2倍径向载荷的轴向载荷。
（2）SA…E型是GE…E型轴承与杆端的组装体。
杆端带外螺纹，材料为碳素结构钢；无润滑油槽，能承受径向载荷和任一方向小于或等于0.2倍径向载荷的轴向载荷。
（3）SI…ES 型是GE…ES型轴承与杆端的组装体。
杆端带内螺纹，材料为碳素结构钢；有润滑油槽。
能承受径向载荷和任一方向小于或等于0.2倍径向载荷的轴向载荷。
（4）SA…ES型是GE…ES型轴承与杆端的组装体。
杆端带外螺纹，材料为碳素结构钢；有润滑油槽。
能承受径向载荷和任一方向小于或等于0.2倍径向载荷的轴向载荷。
（5）SIB…S型杆端带内螺纹，材料为碳素结构钢；内圈为淬硬轴承钢；有润滑油槽。
能承受径向载荷和任一方向小于或等于0.2倍径向载荷的轴向载荷。
（6）SAB…S型杆端带外螺纹，材料为碳素结构钢；内圈为淬硬轴承钢；有润滑油槽。
能承受径向载荷和任一方向小于或等于0.2倍径向载荷的轴向载荷。
（7）SQ…型为球头杆端关节轴承，杆端为碳素结构钢；球头为渗碳钢。
能承受径向载荷和任一方向较小的轴向载荷。
5.自润滑向心关节轴承自润滑向心关节轴承（1）GE…C型和GE…T型挤压外圈，外圈滑动表面为烧结青铜复合材料；内圈为淬硬轴承钢，滑动表面镀硬铬。
只限于小尺寸的轴承。
外圈为轴承钢，滑动表面为一层聚四氟乙烯织物；内圈为淬硬轴承钢，滑动表面镀硬铬。
能承受方向不变的载荷，在承受径向载荷的同时能承受任一方向较小的轴向载荷。
（2）GE…CS-2Z型外圈为轴承钢，滑动表面为烧结青铜复合材料；内圈为淬硬轴承钢，滑动表面镀硬铬；两面带防尘盖。
能承受方向不变的载荷，在承受径向载荷的同时能承受任一方向较小的轴向载荷。
（3）GEEW…T 型外圈为轴承钢，滑动表面为一层聚四氟乙烯织物；内圈为淬硬轴承钢，滑动表面镀硬铬。
能承受方向不变的载荷，在承受径向载荷的同时能承受任一方向较小的轴向载荷。
（4）GE…F型外圈为淬硬轴承钢，滑动表面为以聚四氟乙烯为添加剂的玻璃纤维增强塑料；内圈为淬硬轴承钢，滑动表面镀硬铬。
能承受方向不变的中等径向载荷。
（5）GE…F2型外圈为玻璃纤维增强塑料，滑动表面为以聚四氟乙烯为添加剂的玻璃纤维增强塑料；内圈为淬硬轴承钢，滑动表面镀硬铬。
能承受方向不变的中等径向载荷。
（6）GE…FSA 型外圈为中碳钢，滑动表面由以聚四氟乙烯为添加剂的玻璃纤维增强塑料圆片组成，并用固定器固定于外圈上；内圈为淬硬轴承钢。
用于大型和特大型轴承。
能承受大径向载荷。
（7）GE…FIH型外圈为淬硬轴承钢；内圈为中碳钢，滑动表面由以聚四氟乙烯为添加剂的玻璃纤维增强塑料圆片组成，并用固定器固定于内圈上；双半外圈。
用于大型和特大型轴承。
能承受大径向载荷。
6.自润滑角接触关节轴承GAC…F型外圈为淬硬轴承钢；滑动表面为以聚四氟乙烯为添加剂的玻璃纤维增强塑料；内圈为淬硬轴承钢，滑动表面镀硬铬。
能承受径向载荷和一方向的轴向（联合）载荷。
7.自润滑推力关节轴承GX…F型座圈为淬硬轴承钢，滑动表面为以聚四氟乙烯为添加剂的玻璃纤维增强塑料，轴圈为淬硬轴承钢，滑动表面镀硬铬。
能承受一方向的轴向载荷或联合载荷（此时起径向载荷值不得大于轴向载荷值的0.5倍）。
8.自润滑杆端关节轴承自润滑杆端关节轴承（1）SI…C型是CE…C型轴承与杆端的组装体。
杆端带内螺纹，材料为碳素结构钢。
能承受方向不变的载荷。
在承受径向载荷的同时能承受任一方向小于或等于0.2倍径向载荷的轴向载荷。
（2）SA…C型是CE…C型轴承与杆端的组装体。
杆端带外螺纹，材料为碳素结构钢。
能承受方向不变的载荷。
在承受径向载荷的同时能承受任一方向小于或等于0.2倍径向载荷的轴向载荷。
（3）SI…CS-2Z型是GE…CS-2Z型轴承与杆端的组装体。
杆端带内螺纹，材料为碳素结构钢。
在承受径向载荷的同时能承受任一方向小于或等于0.2倍径向载荷的轴向载荷。
（4）SA…CS-2Z型是GE…CS-2Z型轴承与杆端的组装体。
杆端带外螺纹，材料为碳素结构钢。
能承受方向不变的载荷。
在承受径向载荷的同时能承受任一方向小于或等于0.2倍径向载荷的轴向载荷。
（5）SIB…C型杆端带内螺纹，材料为碳素结构钢，滑动表面为烧结青铜复合材料；内圈为淬硬轴承钢，滑动表面镀硬铬。
能承受方向不变的径向载荷。
（6）SAB…C型杆端带外螺纹，材料为碳素结构钢，滑动表面为烧结青铜复合材料；内圈为淬硬轴承钢，滑动表面镀硬铬。
能承受方向不变的径向载荷。
（7）SIB…F型杆端带内螺纹，材料为碳素结构钢，滑动表面为以以聚四氟乙烯为添加剂的玻璃纤维增强塑料；内圈为淬硬轴承钢，滑动表面镀硬铬。
能承受方向不变的径向载荷。
（8）SAB…F型杆端带外螺纹，材料为碳素结构钢，滑动表面为以以聚四氟乙烯为添加剂的玻璃纤维增强塑料；内圈为淬硬轴承钢滑动表面镀硬铬。
能承受方向不变的径向载荷。
（9）SQ…L型由特殊自润滑合金材料制成，能承受径向载荷和任一方向较小的轴向载荷。
轴承国标 2016.09
Rolling bearings—Double row angular contact ball bearings—Boundary dimensions Rolling bearings--Double row angular contact ball bearings--Boundary dimensions Rolling bearings—Tapered roller bearings—Boundary dimensions Rolling bearings--Tapered roller bearings--Boundary dimensions Rolling bearings - Double row tapered roller bearings - Boundary dimensions Rolling bearings - Four row tapered roller bearings - Boundary dimensions Rolling bearings—Thrust ball bearings—Boundary dimensions Spherical plain bearings--Classification Spherical plain bearings—Identification code Spherical plain bearings--Fits Spherical plain bearings - General technical regulations
65 GB/T 7308-2008
66 GB/T 7631.4-1989
67 GB/T 7809-1995 68 GB/T 7810-1995 69 GB/T 7811-2015 70 GB/T 7813-2008 71 GB/T 7948-1987 72 GB/T 8597-2013 73 GB/T 8740-2013 74 GB/T 9160.1-2006 75 GB/T 9160.2-2006
关节轴承类型对比
（9）SQ…L型
/item.htm?spm=a230r.1.10.2&id=14128437858 内外圈均为淬硬轴承钢，外圈有油槽和油孔。能承受径向载荷和一方向轴向（联合）载荷。 轴圈和座圈均为淬硬轴承钢；座圈有油槽和油孔。能承受一方向的轴向载荷或联合载荷（此 是GE…E型轴承与杆端的组装体。杆端带内螺纹，材料为碳素结构钢；无润滑油槽。能承受 径向载荷和任一方向小于或等于0.2倍径向载荷的轴向载荷。 是GE…E型轴承与杆端的组装体。杆端带外螺纹，材料为碳素结构钢；无润滑油槽，能承受 径向载荷和任一方向小于或等于0.2倍径向载荷的轴向载荷。 是GE…ES型轴承与杆端的组装体。杆端带内螺纹，材料为碳素结构钢；有润滑油槽。能承受 径向载荷和任一方向小于或等于0.2倍径向载荷的轴向载荷。 是GE…ES型轴承与杆端的组装体。杆端带外螺纹，材料为碳素结构钢；有润滑油槽。能承受 径向载荷和任一方向小于或等于0.2倍径向载荷的轴向载荷。 杆端带内螺纹，材料为碳素结构钢；内圈为淬硬轴承钢；有润滑油槽。能承受径向载荷和任 杆端带外螺纹，材料为碳素结构钢；内圈为淬硬轴承钢；有润滑油槽。能承受径向载荷和任 球头杆端关节轴承，杆端为碳素结构钢；球头为渗碳钢。能承受径向载荷和任一方向较小的 C型挤压外圈，外圈滑动表面为烧结青铜复合材料；内圈为淬硬轴承钢，滑动表面镀硬铬。 只限于小尺寸的轴承。T型外圈为轴承钢，滑动表面为一层聚四氟乙烯织物；内圈为淬硬轴 外圈为轴承钢，滑动表面为烧结青铜复合材料；内圈为淬硬轴承钢，滑动表面镀硬铬；两面 带防尘盖。能承受方向不变的载荷，在承受径向载荷的同时能承受任一方向较小的轴向载荷 外圈为轴承钢，滑动表面为一层聚四氟乙烯织物；内圈为淬硬轴承钢，滑动表面镀硬铬。能 承受方向不变的载荷，在承受径向载荷的同时能承受任一方向较小的轴向载荷。 外圈为淬硬轴承钢，滑动表面为以聚四氟乙烯为添加剂的玻璃纤维增强塑料；内圈为淬硬轴 承钢，滑动表面镀硬铬。能承受方向不变的中等径向载荷。 外圈为玻璃纤维增强塑料，滑动表面为以聚四氟乙烯为添加剂的玻璃纤维增强塑料；内圈为 淬硬轴承钢，滑动表面镀硬铬。能承受方向不变的中等径向载荷。 外圈为中碳钢，滑动表面由以聚四氟乙烯为添加剂的玻璃纤维增强塑料圆片组成，并用固定 器固定于外圈上；内圈为淬硬轴承钢。用于大型和特大型轴承。能承受大径向载荷。 外圈为淬硬轴承钢；内圈为中碳钢，滑动表面由以聚四氟乙烯为添加剂的玻璃纤维增强塑料 圆片组成，并用固定器固定于内圈上；双半外圈。用于大型和特大型轴承。能承受大径向载 外圈为淬硬轴承钢；滑动表面为以聚四氟乙烯为添加剂的玻璃纤维增强塑料；内圈为淬硬轴 承钢，滑动表面镀硬铬。能承受径向载荷和一方向的轴向（联合）载荷。 座圈为淬硬轴承钢，滑动表面为以聚四氟乙烯为添加剂的玻璃纤维增强塑料，轴圈为淬硬轴 承钢，滑动表面镀硬铬。能承受一方向的轴向载荷或联合载荷（此时起径向载荷值不得大于 是CE…C型轴承与杆端的组装体。杆端带内螺纹，材料为碳素结构钢。能承受方向不变的载 荷。在承受径向载荷的同时能承受任一方向小于或等于0.2倍径向载荷的轴向载荷。 是CE…C型轴承与杆端的组装体。杆端带外螺纹，材料为碳素结构钢。能承受方向不变的载 荷。在承受径向载荷的同时能承受任一方向小于或等于0.2倍径向载荷的轴向载荷。 是GE…CS-2Z型轴承与杆端的组装体。杆端带内螺纹，材料为碳素结构钢。在承受径向载荷 的同时能承受任一方向小于或等于0.2倍径向载荷的轴向载荷。 是GE…CS-2Z型轴承与杆端的组装体。杆端带外螺纹，材料为碳素结构钢。能承受方向不变 的载荷。在承受径向载荷的同时能承受任一方向小于或等于0.2倍径向载荷的轴向载荷。 杆端带内螺纹，材料为碳素结构钢，滑动表面为烧结青铜复合材料；内圈为淬硬轴承钢，滑 杆端带外螺纹，材料为碳素结构钢，滑动表面为烧结青铜复合材料；内圈为淬硬轴承钢，滑 杆端带内螺纹，材料为碳素结构钢，滑动表面为以以聚四氟乙烯为添加剂的玻璃纤维增强塑 料；内圈为淬硬轴承钢，滑动表面镀硬铬。能承受方向不变的径向载荷。 杆端带外螺纹，材料为碳素结构钢，滑动表面为以以聚四氟乙烯为添加剂的玻璃纤维增强塑 料；内圈为淬硬轴承钢滑动表面镀硬铬。能承受方向不变的径向载荷。
(仅供参考)IKO轴承技术资料
轴承的型号和特长
交叉滚子轴承是一个轴承能同时承受各个方向的负载的特殊形状的轴承。 此外，滚动轴承以外，还有能承受径向负荷和轴向负荷的自动调心型关节轴承和用于联杆机构部的杆端关节轴承和 L型杆端关节轴承等。
标准凸轮从动轴承
偏心杆端凸轮从动轴承
附带偏心轴套的凸轮从动轴承
附带推力垫圈的凸轮从动轴承
集中配管用凸轮从动轴承
轴承的型号和分类
冲压外圈型 滚针轴承
径 向 型
滚 针 轴 承
推 力 型
复 合 型
8
滚针与 保持架组件
通用滚针与保持架组件 连杆用滚针与保持架组件
车削型 滚针轴承
C-Lube自润滑车削型滚针轴承 附带分离型保持架滚针轴承
滚子轴承
推力滚针轴承 推力滚子轴承
复合型 滚针轴承
滑轮用滚子轴承
附带推力球轴承 附带推力滚子轴承 附带角接触推力球轴承 附带三点接触型球轴承
轴承的寿命
滚动轴承的寿命定义为从轴承开始工作到轴承轨道 轮或滚动体的表面，因疲劳最先出现表面剥落的总转数 (或者在一定转速下的总旋转时间)。但是，即使尺寸、 结构、材料、热处理完全相同条件的轴承运行时，寿命 也会有所不同，不是一定的(参照图1)。这是因为材料 的疲劳限度本身就存在差异。
因此，取所有轴承的平均寿命作为轴承寿命基准的 方法，在实际轴承选择时并不能说是正确的，而从实用 性出发把它考虑到大部分轴承能够得到保证的寿命。因 而使用如下定义的基本额定寿命。
最适合于摆动运动
滚动体的根数多，间距小，故适合于 摆动运动。
滚针轴承的特性
轴承的分类
球 轴 承
滚
轴
动
承
轴
承
向心球轴承 推力球轴承
(整理)各种轴承英文翻译.
第1章滚动轴承(rolling bearing1.1 向心轴承(contact ball bearing1.1.1 深沟球轴承(deep grove ball bearing)1.1.2 圆柱滚子轴承(cylindrical roller bearing)1.1.3 滚针轴承(needle bearing)1.1.4 调心球轴承(self-aligning ball bearing)1.1.5 角接触球轴承(angular-contact ball bearing)1.1.6 圆锥滚子轴承(tapered roller bearing)1.1.7 调心滚子轴承(self-aligning roller bearing)1.2 推力轴承(thrust bearing)1.2.1 推力球轴承(thrust ball bearing)1.2.2 推力圆柱滚子轴承(thrust cylindrical roller bearing)1.2.3 推力滚针轴承(thrust needle bearing)1.2.4 推力角接触球轴承(thrust angular-contact ball bearing) 1.2.5 推力调心滚子轴承(thrust self-aligning roller bearing) 1.3 组合轴承(combined bearing)1.4 外球面球轴承(spherical surface ball bearing)1.5 直线运动滚动支承(linear roll bearing)1.6 滚轮滚针轴承（tracd & needle roller bearing）1.7 水泵轴连轴承（water pump bearing）1.8 专用轴承(special bearing)1.9 滚动轴承附件(fitting parts for rolling bearing)第2章滑动轴承(plain bearing)2.1 关节轴承(articulated bearing)2.1.1 杆端关节轴承(rod end & spherical plain bearing)2.1.2 向心关节轴承(plain radial bearing)2.1.3 角接触关节轴承(angular-contact articulated bearing)2.1.4 推力关节轴承(thrust articulated bearing)2.2 其他滑动轴承(others plain bearing)2.3 滑动轴承轴套与轴瓦(bushing & half-liner of plain bearing) 2.3.1 轴套(plain bearing bushing)2.3.2 轴瓦(plain bearing half-liner)2.4 滑动轴承附件(fitting parts for plain bearing)adapter bearing带固接套的轴承adjustable bearing可调轴承adjustable cone colter bearing圆犁刀的可调式锥形轴承aerostatic bearing空气静力轴承agate bearing玛瑙轴承air journal bearing气体轴承air lubricated thrust bearing空气润滑止推轴承aligning bearing(直线)对位轴承alkaline-friction bearing抗磨轴承allowable bearing容许支承力all-rubber type bearing全胶式轴承。
DIN ISO12240-4-1999 关节轴承.第4部分径向关节轴承杆端
Page 6 ISO 12240-4 : 1998
Page 7 ISO 12240-4 : 1998
Page 8 ISO 12240-4 : 1998
Page 9 ISO 12240-4 : 1998
DIN 13-15
ISO metric screw threads – Fundamental deviations and tolerances for screw threads of 1 mm diameter and larger
DIN 620-6
Chamfer dimension limits for rolling bearings
Page 1 ISO 12240-4 : 1998
Page 2 ISO 12240-4 : 1998
Page 3 ISO 12240-4 : 1998
Page 4 ISO 12240-4 : 1998
Page 5 ISO 12240-4 : 1998
DIN ISO 12240-1 Spherical plain bearings – Part 1: Radial spherical plain bearings (ISO 12240-1 : 1998)
ISO Standard comprises 12 pages.
© No part of this standard may be reproduced without the prior permission of DIN Deutsches Institut für Normung e. V., Berlin. Beuth Verlag GmbH, D-10772 Berlin, has the exclusive right of sale for German Standards (DIN-Normen).

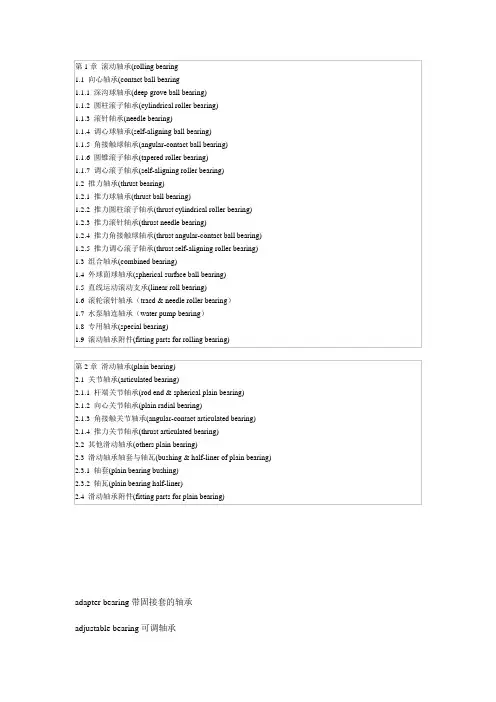

各种轴承英文翻译
