电机驱动鼓风机的V带传动
《机械设计基础》——课程设计说明书设计题目：电机驱动鼓风机的V带传动学院：六盘水师范学院专业：矿业工程系采矿工程设计人：贺成林学号：指导老师刘永志完成日期２０１3年12 月10日目录1、设计前提 (4)1.1传动方案 (4)1.2题号及已知数据 (4)2、选择电动机 (4)3、确定计算功率 (5)4、选择v带的带型 (5)5、确定带的基准直径d d并验算带速v (5)5.1初选小带轮的基准直径d d1 (5)5.2计算大带轮的基准直径d d2 (6)5.3验算带速v (6)6、确定中心距a和v带基准长度 (6)6.1选取中心距 (6)6.2确定基准长度 (6)6.3计算实际中心距 (7)7、计算小轮包角 (7)8、确定v带根数Z (7)8.1计算单根V带的额定功率 (7)8.2计算V带根数 (8)9、计算单根V带的初拉力的最小值（F0）min (8)10、计算作用在轴上的压力F p (9)11、带轮结构设计 (9)11.1带轮材料选择 (9)11.2带轮结构形式 (9)11.3带轮结构尺寸 (9)11.4键槽尺寸及图 (9)12、技术要求 (9)13、设计小结 (10)14、附图11附图1 (11)附图2 (11)附图3 (12)一、设计前提任务：设计由电动机驱动鼓风机的V带传动传动方案图：V带传动机构简图见附图1说明：主动带轮1装在电动机轴上，从动带轮2装在鼓风机轴上，两带轮中心的水平距离a约等于大带轮直径d2的2倍。
设计原始数据：二、选择电动机由原始数据要求，得知电动机型号为Y112Ｍ－４。
额定功率为P =4ｋｗ满载转速为1n =1440 ｒ／ｍｉｎ查表得：Ｄ为28ｍｍ，Ｆ×ＧＤ为10×8ｍｍ，G 为33 ｍｍ。
键与键槽见附图2三、确定计算功率计算功率Pca是根据需要传递的功率P和带的工作条件确定的Pca =KA×P式中 Pca------计算功率，KWKA-------工作情况系数P--------所需传递的额定功率，如电动机的额定功率或名义负载功率，KW得工作情况系数KA ，选取KA=1.1所以Pca =KA×P=1.1×4KW=4.4 KW四、选择V带带型根据计算功率Pca=4.4KW和小带轮转速n1=1440 r/min , 得知选取普通V 带的带型应该为A带型五、确定带轮的基准直径ｄｄ并验算带速ｖ1、确定带轮的基准直径初选小带轮的基准直径ｄｄ１,取小带轮的基准直径ｄｄ１= 112ｍｍ计算大带轮的基准直径：根据ｄｄ２＝ｉ×ｄｄ１，ｉ＝ｎ１／ｎ２计算大带轮的基准直径ｄｄ２i=ｎ1／ｎ2=1440/730=1.972ｄｄ２＝i×ｄｄ１＝1.972×112=220.93ｍｍ根据参考文献，圆整为ｄｄ２=250ｍｍ此时i=2.232验算i的误差|i1-i2| / i1=0.76% < 10%所以符合要求，说明小带轮直径初定选择是正确的2、验算带速v由带的速度公式：v=π×dd1×n1/(60×1000)式中n1——电动机转速；dd1——小带轮基准直径。
计算得v=8.44m/s带速不宜过高或过低，一般是v= 5~25 m/s之间，不超过30，所以此速度符合标准六、确定中心距a和V带基准长度L d1、初定中心距a根据参考文献0.7（dd1+dd2）≦a≦2（dd1+dd2）初步确定中心距253mm≤a0≤724mm由题目要求“两带轮中心的水平距离a约等于大带轮直径d2的2倍。
”即 a=2×250=500所以选取中心距a=500mm。
2、初算带的基准长度Ld0L d0 = 2a+π(dd1+dd2)/2+(dd1-dd2)2/4a式中 Ld——带的标准基准长度；Ld0——带的初算基准长度；a——初选中心距。
计算得 Ld0=1578 mm 查参考文献由Ld0以及带型A 确定带的基准长度 Ld=1600mm，以及长度系数 KL=0.99 3、计算实际中心距a，由参考文献a=a0+（Ld-Ld0）/2=500+(1600－1578)/2=511mm由参考文献ａｍｉｎ＝ａ－0.015Ｌｄ＝511－0.015×1600＝487ｍｍａｍａｘ＝ａ＋0.03Ｌｄ＝511＋0.03×1600＝559ｍｍ所以中心距的变化范围为487～559ｍｍ。
七、验算小带轮包角小带轮包角：α 1 =180°-(d d２-d d１)/a×57.3°=180°-(250-112)/511×57.3°=164.5°＞ 120°八、确定V带根数Z1、计算单根Ｖ带的额定功率Ｐｒ由ｄｄ１＝112ｍｍ和ｎ１＝1440 ｒ／ｍｉｎ，查表得Ｐ０＝1.61ｋｗ由ｎ１＝1440ｒ／ｍｉｎ，ｉ=1.972和Ａ型带，查表得ΔP0＝0.17 ｋｗ。
由小带轮包角α=164.5°查教材表8-5得Kα＝0.96，由Ld0以及带型A 确定查表得KL＝0.99Ｐｒ＝(P+ΔP)．Kα．K L＝（1.61+0.17）×0.96×0.99 kw ＝1.69 kw2、计算Ｖ带的根数ｚｚ＝Ｐｃａ／Ｐｒ＝8.25/1.69=4.88所以，选取V带根数z=5九、计算单根Ｖ带的初拉力的最小值（F0）ｍｉｎ单根普通V带初拉力计算公式：（ F0）ｍｉｎ=500×Pｃａ×((2.5- Kα)/ （Kα×zv)+ｑv2式中 Pｃａ——设计功率；v——V带速度；z——带的根数；Kα——包角修正系数；ｑ——普通V带每米长度质量。
查表得ｑ=0.1kg/m。
所以（F0）ｍｉｎ=500×Pｃａ×((2.5- Kα)/ （Kα×zv)+ｑv2=500×8.25×(2.5-0.96)/（0.96*5*8.44)+0.1×8.442 =164N应使带的实际初拉力Ｆ０＞（F）ｍｉ十、计算作用在轴上的压力Fｐ压轴力Fｐ等于松边和紧边拉力的向量和，如果不考虑带两边的拉力差，可以近似的按带两边所受初拉力的合力来计算：Fｐ=2×z×（F0）ｍｉｎ×sin(α/2)式中（F0）ｍｉｎ——初拉力；z——带的根数；α——小轮包角。
所以Fｐ=2×z×（F0）ｍｉｎ×sin(α/2)=2×5×164×sin（164.5／２）°=1625N十一、带轮结构设计（1）带轮材料选择本设计中转速要求不高，故材料选用铸铁，牌号为 HT200。
（2）带轮结构形式本方案中大小带轮均为为中小尺寸（dd≤300mm），都选用腹板轮。
（3）带轮结构尺寸ｄ１ａｄ１ａ＋２×３＝118ｍｍ；对大带轮：ｄｄ２＝250ｍｍ，ｄａ＝ｄｄ２＋２×ｈａ＝250＋２×３＝256ｍｍ；带轮轮槽截面图见附图3并计算得小带轮结构相关参数小带轮的结构见附图 5 ，小带Array轮装配图见附图6十二、技术要求考虑鼓风机的工作环境及对精度要求不是很高，确定轮槽的工作表面的粗糙度为3.2μm。
铸造、焊接或烧结的带轮边缘、腹板、轮辐、轮毂上不允许有砂眼、裂缝、缩孔、气泡。
铸造带轮在不提高内部应力的前提下，允许对轮缘、凸台、腹板、轮毂的表面缺陷进行修补十三、设计小结经过这次作业的练习：1.对本章知识带传动有了很深入的理解，公式应用也更加熟练。
2.领悟到做这种设计查资料少不了，还有面临多种选择时进行优化选择与排除都是很繁琐的，需要较大的耐心。
附图1:V带传动机构简图附图2:键与键槽附图 3:带轮轮槽截面图。
v带传动的工作能力

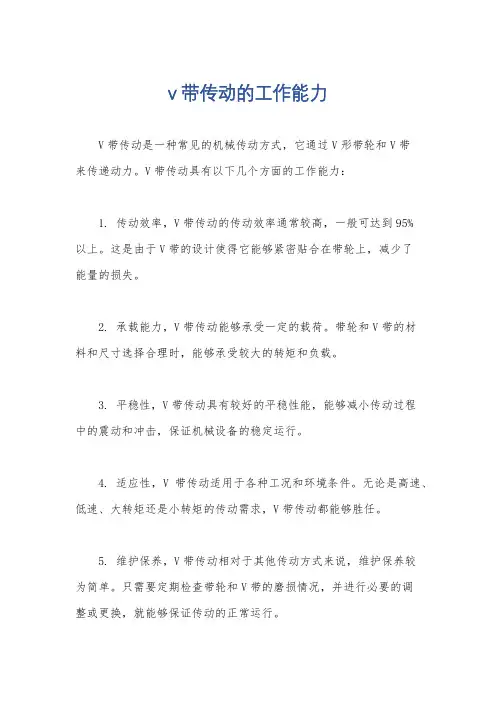

v带传动的工作能力
V带传动是一种常见的机械传动方式，它通过V形带轮和V带
来传递动力。
V带传动具有以下几个方面的工作能力：
1. 传动效率，V带传动的传动效率通常较高，一般可达到95%
以上。
这是由于V带的设计使得它能够紧密贴合在带轮上，减少了
能量的损失。
2. 承载能力，V带传动能够承受一定的载荷。
带轮和V带的材
料和尺寸选择合理时，能够承受较大的转矩和负载。
3. 平稳性，V带传动具有较好的平稳性能，能够减小传动过程
中的震动和冲击，保证机械设备的稳定运行。
4. 适应性，V带传动适用于各种工况和环境条件。
无论是高速、低速、大转矩还是小转矩的传动需求，V带传动都能够胜任。
5. 维护保养，V带传动相对于其他传动方式来说，维护保养较
为简单。
只需要定期检查带轮和V带的磨损情况，并进行必要的调
整或更换，就能够保证传动的正常运行。
6. 成本效益，V带传动的制造成本相对较低，而且使用寿命较长。
与链条传动或齿轮传动相比，V带传动更加经济实用。
总的来说，V带传动具有高效、可靠、平稳、适应性强、维护
方便等特点，适用于各种机械传动场合。
当然，在具体应用中，还
需要根据实际需求选择适当的V带材料、带轮尺寸和传动比等参数，以充分发挥V带传动的工作能力。
v带传动23
F0
n1
F0
2 n2
F0
F0
教学过程设计及知识点传授： 带传动的类型、特点和应用 带传动根据横截面形状不同可分为平带传动、V 带传动、多楔带、圆形带、齿 形带如图所示
教法 学法
平带有胶帆布带、编织带、锦纶复合平带。各种平带规格可查阅有关标准。平 带传动结构最简单，平带绕曲性好，易于加工，在传动中心距较大场合应用较多。 高速带传动通常也使用平带。 目前在一般传动机械中，应用最广的是 V 带传动。传动时，V 带只和轮槽的两 个侧面相接触，即以两个侧面为工作面，根据槽面摩擦原理，在同样的张紧力下， V 带传动较平带传动能产生更大摩擦力，这是 V 带传动最主要的优点，此外，V 带 传动传动较大，结构更紧凑。 多楔带：它是在平带基体上由多根 V 带组成的传动带。可传递很大的功率。圆 形带：横截面为圆形。只用于小功率传动。 同步带传动是一种啮合传动，兼有带传动合齿轮传动的特点。同步带传动时无相对 滑动，能保证准确的传动比。传动功率较大（数百千瓦） 、传动效率高（达 0.98） ， 传动比较大（i<12 20） ，允许带速高（至 50m/s） ，而且初拉力较小，作用在轴和 轴承上的压力小，但制造、安装要求高、价格较贵。 （1）带传动的类型（图片见课件） ① 摩擦型 平型带（普通平带、片基平带） V 型带（普通Ｖ带） 多楔带 圆形带
教法 学法
传动比： i=7 效带传动的应用实例分析 作业：1、摩擦型带传动的特点 板书设计： 一、 图 二、 教后反思： 四、 2、v 带传动的类型及计算 三、
传动
电传动——机械能与电能相互转换 机械传动 啮合传动 摩擦传动 本书讨论 流体传动 各种传动的特性比较见表 1
新授内容： 一、带传动组成 如右图所示， 带传动一般是由 主动轮、 从动轮、 紧套在两轮上的 传动带及机架组成。 当原动机驱动 主动带轮转动时， 由于带与带轮之 间摩擦力的作用， 是从动带轮一起 转动，从而实现运动的动力的传递。 带传动的组成： 主动轮 1、从动轮 2、环形带 3。 工作原理： 安装时带被张紧在带轮上， 产生 的初拉力使得带与带轮之间产生压 力。主动轮转动时，依靠摩擦力拖 动从动轮一起同向回转。 3 1
v型带传动课程设计
v型带传动课程设计一、课程目标知识目标：1. 学生能理解V型带传动的定义、原理及其在工程中的应用。
2. 学生能掌握V型带传动的基本参数计算，包括带速、功率传递、带长和张力等。
3. 学生能描述V型带传动与其他类型传动（如链传动、齿轮传动）的区别及适用场景。
技能目标：1. 学生能运用V型带传动的相关公式进行简单工程问题的计算与分析。
2. 学生能通过实验和观察，判断V型带传动在实际应用中的性能和可能存在的问题。
3. 学生能设计简单的V型带传动系统，并进行模拟测试。
情感态度价值观目标：1. 培养学生对机械传动系统尤其是V型带传动的兴趣，激发其探索精神和创新意识。
2. 增强学生的团队合作能力，通过小组合作完成V型带传动的设计与测试任务。
3. 强化学生对工程实际应用中安全、可靠、效率等方面的认识，培养其严谨的工作态度。
课程性质：理论与实践相结合，注重学生动手操作能力和问题解决能力的培养。
学生特点：具备一定的物理基础和机械常识，对新知识充满好奇，喜欢通过实践来加深理解。
教学要求：结合课本知识，注重启发式教学，鼓励学生提出问题、分析问题、解决问题，通过实际案例和实验操作，提高学生的综合应用能力。
二、教学内容1. 理论知识：- V型带传动的概念、结构特点及工作原理。
- V型带的基本参数计算，包括带速、功率、带长和张力的计算方法。
- V型带传动与其他类型传动的比较及适用范围。
参考教材章节：第三章“带传动”，第1-3节。
2. 实践操作：- V型带传动系统的模拟设计与测试。
- 分析实际工程案例，了解V型带传动在实践中的应用。
实践教学内容安排：第1课时，介绍V型带传动的基本概念及工作原理；第2课时，讲解参数计算方法；第3课时，进行V型带传动模拟设计与测试。
3. 案例分析：- 分析典型的V型带传动工程案例，了解其设计要点和注意事项。
教学内容安排：第4课时，分析案例，总结V型带传动在实际工程中的应用经验和教训。
4. 小组讨论：- 学生分组讨论V型带传动在实际应用中可能遇到的问题及解决方案。
v带传动应用场合

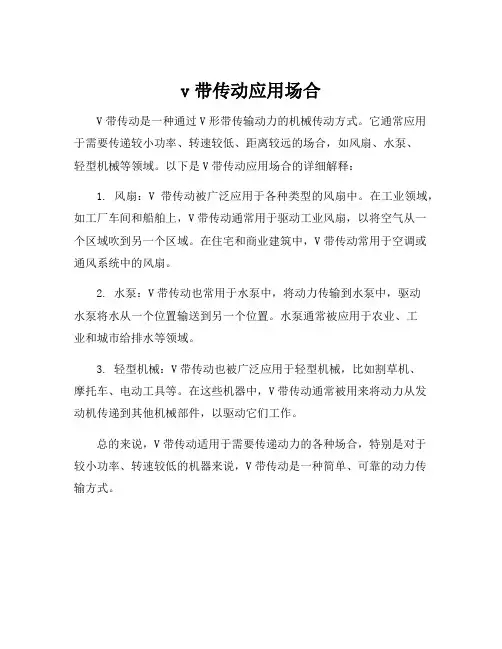

v带传动应用场合
