土钉墙支护施工方案
地下室基坑土钉墙支护施工方案
地下室基坑土钉墙支护施工方案一、施工前准备工作1.定位：根据设计要求，确定基坑的位置和尺寸，并进行精确定位。
2.清理：清理场地上的杂物、树木等，确保施工区域的干净。
3.准备材料和设备：准备好所需的土钉、钢筋网、浆液、水泥等材料，同时检查土钉打孔机、钢筋切割机等设备是否完好。
二、土钉打孔1.根据设计要求确定土钉的位置，并在地面上进行标注。
2.使用土钉打孔机进行土钉的打孔工作。
打孔深度根据设计要求确定，通常为土层稳定的深度。
3.打孔后进行清理，将孔内土壤清理干净，以便后续土钉的安装。
三、土钉安装1.安装土钉前，先在土钉上喷涂浆液，以提高土钉与土壤的粘结力。
2.将土钉插入孔内，直至达到设计要求的深度。
同时，加强对土钉是否与孔壁贴合的检查，确保土钉安装的牢固。
3.安装完土钉后，将钢筋网固定在土钉上，以加强土钉的支撑能力。
四、锚固和销凿扩孔1.在土钉的末端，进行锚固处理。
可以采用注浆锚固、化学锚固等方式进行锚固。
2.针对较大的土钉，可进行销凿扩孔处理，以提高土钉的支撑能力。
五、喷涂混凝土1.在土钉墙表面喷涂一层浆液，以增加土钉与混凝土的粘结力。
2. 制备混凝土，并使用抹面板将混凝土均匀地涂抹在土钉墙表面。
混凝土的厚度应符合设计要求，一般为10-15cm。
六、施工质量控制1.在施工过程中，要随时检查土钉的安装质量，包括土钉的深度和孔壁与土钉的贴合情况等。
2.对锚固处理和销凿扩孔等操作进行监控，确保施工质量。
3.在喷涂混凝土时，要保证混凝土的均匀性和灌浆质量。
4.施工结束后，进行验收，确保支护墙的安全牢固。
七、安全措施1.施工现场应设置警示标志，保证施工区域的安全。
2.工人应佩戴安全帽、防护眼镜等防护装备，并严格遵守操作规程和安全操作规范。
3.紧急情况下，要及时采取应急措施，保护工人的安全。
土钉墙支护设计基坑支护施工组织方案
土钉墙支护设计基坑支护施工组织方案土钉墙支护是基坑支护的一种常用方法，它通过设置钢筋混凝土土钉墙、预应力锚杆和锚索等钢筋混凝土支护体系，以增强地基的稳定性和抗滑性。
本文将就土钉墙支护设计和基坑支护施工进行详细说明，包括施工前准备、施工安全措施、施工工序等。
一、施工前准备1.了解工程地质和水文地质条件，确定基坑的稳定性要求和支护方式；2.完成地质勘察和设计，确定桩基坑的位置、形状和尺寸；3.编制支护设计方案，包括土钉墙的布置和尺寸、钢筋混凝土土钉墙的强度等级和厚度等；4.确定土钉墙施工方法和施工工艺，包括土钉墙的钻孔方法和孔径、预埋套管的设置等；5.采购土钉、钢筋、混凝土和其他施工材料，确保施工需要。
二、施工安全措施1.根据现场实际情况，制定详细的施工方案和安全控制措施；2.设计合理的施工平台和围护结构，确保施工安全；3.在施工区域设置明显的警示标志和标线，确保施工区域的安全；4.按照相关规定设置消防设备，保证施工期间及时处理火灾事故；5.严格执行施工现场人员佩戴安全帽、安全绳等个人防护用品。
三、施工工序1.周边建筑物的拆除和土方开挖；2.基坑的清理和处理地面水；3.钻孔、套管和土钉的安装；4.钢筋混凝土土钉墙的浇筑和养护；5.预应力锚杆和锚索的安装；6.其他辅助设施的施工，如放水管、防水层、排水设施等；7.进行地基回填和扫平。
四、施工要点1.钻孔和土钉的布置应符合设计要求，钻孔要垂直且孔径准确；2.土钉应选用质量可靠的材料，并按照规定要求进行锚固；3.土钉墙施工过程中要进行严密监控，确保土钉的质量；4.钢筋混凝土土钉墙的浇筑要均匀，避免出现浇筑不足或过浇情况；5.预应力锚杆和锚索的预压要掌握适当的力度，保证整个基坑的稳定性；6.施工过程中要定期检查土钉墙的稳定性，并进行必要的修复和加固。
五、施工质量验收1.按照施工规范要求，进行土钉墙的质量验收；2.对已施工完成的基坑进行整体验收，包括土钉墙的强度、稳定性和抗滑性等；3.进行施工记录和施工质量评价，总结经验教训，为以后的施工提供参考。

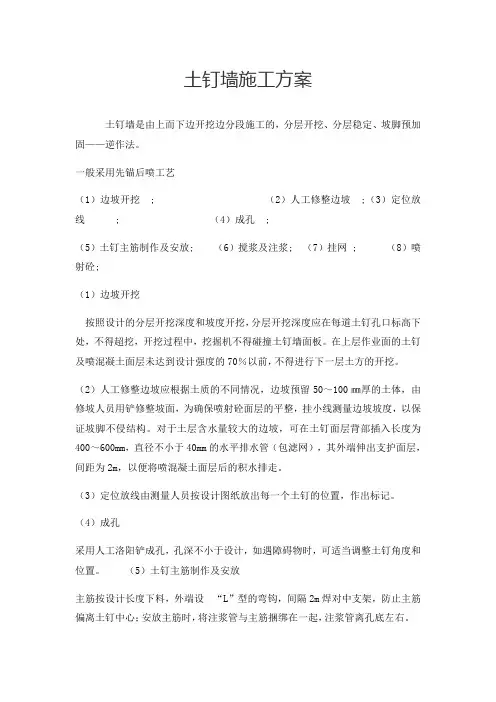

土钉墙支护施工方案
土钉墙施工方案土钉墙是由上而下边开挖边分段施工的，分层开挖、分层稳定、坡脚预加固——逆作法。
一般采用先锚后喷工艺（1）边坡开挖; （2）人工修整边坡;（3）定位放线; （4）成孔;（5）土钉主筋制作及安放; （6）搅浆及注浆; （7）挂网 ; （8）喷射砼;（1）边坡开挖按照设计的分层开挖深度和坡度开挖，分层开挖深度应在每道土钉孔口标高下处，不得超挖，开挖过程中，挖掘机不得碰撞土钉墙面板。
在上层作业面的土钉及喷混凝土面层未达到设计强度的70％以前，不得进行下一层土方的开挖。
（2）人工修整边坡应根据土质的不同情况，边坡预留50～100㎜厚的土体，由修坡人员用铲修整坡面，为确保喷射砼面层的平整，挂小线测量边坡坡度，以保证坡脚不侵结构。
对于土层含水量较大的边坡，可在土钉面层背部插入长度为400～600mm，直径不小于40mm的水平排水管（包滤网），其外端伸出支护面层，间距为2m，以便将喷混凝土面层后的积水排走。
（3）定位放线由测量人员按设计图纸放出每一个土钉的位置，作出标记。
（4）成孔采用人工洛阳铲成孔，孔深不小于设计，如遇障碍物时，可适当调整土钉角度和位置。
（5）土钉主筋制作及安放主筋按设计长度下料，外端设“L”型的弯钩，间隔2m焊对中支架，防止主筋偏离土钉中心；安放主筋时，将注浆管与主筋捆绑在一起，注浆管离孔底左右。
（6）搅浆及注浆浆体为水泥净浆，水灰比为，浆液要充分搅拌均匀，随拌随用，采用搅拌机造浆，搅拌时间一般在3分钟以上；注浆采用注浆泵，注浆时，将导管缓慢均匀拔出，但出浆口应始终处于孔中浆体表面之下，保证孔中气体能全部排出，在孔口部位设置止浆塞，根据需要补浆，保证土钉锚固体质量。
土钉制作：土钉用内径15mm，壁厚的电焊钢管制作，钢管一断端封口，另一端开口，接注浆嘴预备接注浆泵，钢管周边按10cm间距设喷浆口。
土钉打入：利用列车间隙，采用人工将土钉打入土中。
（7）挂网采用φ单排双向、间距200mm的钢筋网片，钢筋网片用插入土中的钢筋固定，与坡面间隙3～5cm，相邻网片搭接长度不小于300mm，钢筋网片通过加强筋与土钉连接成一个整体。
基坑土钉墙支护施工方案 (3)(完整版)
基坑土钉墙支护施工组织方案XX建设集团有限公司XX年XX月目录一、工程概况二、场地工程地质条件三、施工组织方案四、施工要求五、工程质量保证措施六、工程施工安全保证措施七、施工工期八、监测及应急措施附件及附图一、基坑围护结构施工总说明二、基坑围护结构基坑平面图三、基坑围护结构剖面图四、基坑围护结构节点评图一、工程概况该工程场地位于诸暨市原小商品市场北面，框架结构，一层地下室，基础采用砼钻孔灌注桩基础。
基础开挖深度为5.3米，基坑南面采用Φ800@800钻孔灌注桩围护，其它三面采用Φ48×3.0 @1100×1000（水平），L=9000土钉墙支护，土钉墙共设五排，开挖坡度为1:0.3。
基坑围护设计单位为：杭州浙大中荷土木工程技术有限公司，总承包单位为浙江耀江建设集团有限公司。
二、场地工程地质条件根据勘察室提供的《诸暨市小商品市场二期工程勘察报告》，基坑开挖影响深度范围内的土层组成情况为：①杂填土①-1杂色，松散，组成成分较复杂，由粉粒、砂、碎石、建筑垃圾组成，夹杂块石。
主要分布鱼塘四周。
层厚0.90~ 2.70m。
②淤泥①-2灰色，流塑，夹杂大量有机质，有臭味，全场分布，层厚0.30~1.20m。
③粉质粘土②黄色，硬可塑状，主要由粘、粉粒组成，夹杂白色团块，全场分布，层厚1.20~5.60m。
④淤泥质粉质粘土灰色，流塑~较塑，含有较多腐植物，中间夹粉土、细砂透镜体。
主要分布在拟建东楼区域，西楼区3-3剖线也有分布。
层厚0.70-3.20m。
上述各土层的主要物理力学性质指标见下表：三、施工组织方案（一）施工工艺流程1、按设计要求制作锚管件，长度9米，并焊接Φ89锥头。
2、土钉墙施工挖土应分层分段进行，作业面宽度应大于锚杆长度。
3、修整坡面，第一次喷射砼，厚度为30—50mm。
4、用气动设备击入锚管，并控制入土角度10°，用挤压泵对锚管件进行注浆。
5、铺设钢筋网片。
6、设置锁定锚头。
深基坑土钉墙开挖支护施工方案
深基坑土钉墙开挖支护施工方案一、工程概述本次工程为_____项目，位于_____，基坑开挖深度为_____米，周边环境较为复杂，有_____等建筑物和地下管线。
为确保基坑开挖及后续施工的安全，需采用土钉墙进行支护。
二、土钉墙支护设计（一）土钉参数设计土钉采用_____钢筋，直径为_____mm，长度根据不同部位分别为_____m。
土钉水平间距为_____m，垂直间距为_____m，呈梅花形布置。
（二）喷射混凝土面层设计面层采用强度等级为_____的喷射混凝土，厚度为_____mm。
内配钢筋网，钢筋直径为_____mm，网格间距为_____mm。
（三）排水系统设计在坡顶设置宽度为_____m 的混凝土散水坡，并设置截水沟，坡底设置排水沟，每隔_____m 设置一个集水井。
三、施工准备（一）技术准备1、熟悉施工图纸和地质勘察报告，了解场地的工程地质和水文地质情况。
2、编制施工方案，并进行技术交底，确保施工人员了解施工工艺和质量要求。
（二）材料准备1、土钉钢筋、水泥、砂、石子等原材料应符合设计要求，并具备质量证明文件。
2、准备好喷射混凝土所需的机械设备和工具。
（三）现场准备1、平整施工场地，清除障碍物。
2、按照设计要求进行测量放线，确定基坑开挖边线和土钉墙的位置。
四、施工工艺流程（一）基坑开挖1、按照分层分段的原则进行开挖，每层开挖深度不宜超过_____m，每段开挖长度不宜超过_____m。
2、开挖过程中应及时进行修坡，保证坡面的平整度和坡度符合设计要求。
（二）土钉施工1、土钉成孔采用_____成孔方法，孔径为_____mm。
成孔过程中应注意控制孔位、孔深和孔径的偏差。
2、土钉制作与安装将土钉钢筋按照设计长度进行制作，并在钢筋上设置定位支架，保证土钉在孔内的位置居中。
土钉安装后应及时进行注浆。
3、注浆采用_____注浆材料，注浆压力为_____MPa。
注浆时应确保浆液饱满，注浆量不小于理论计算值。
（三）喷射混凝土面层施工1、挂钢筋网将钢筋网固定在坡面上，钢筋网与土钉应连接牢固。
土钉墙施工方案
三、施工组织与管理
（一）施工组织
1.成立项目施工指挥部，负责整个项目的施工组织与管理；
2.施工队伍分组，明确各小组职责，确保施工顺利进行；
3.施工人员培训，提高施工技能和安全意识；
4.施工材料、设备准备，确保施工进度不受影响。
（二）施工管理
4.设置安全警示标志，加强施工现场安全防护；
5.配备必要的安全生产设备，确保施工现场安全。
七、环境保护措施
1.严格执行国家及地方环保法规，降低施工对周边环境的影响；
2.合理规划施工场地，减少土地占用；
3.采取洒水降尘等措施，做好施工现场扬尘治理；
4.妥善处理施工废料，减少环境污染；
5.加强施工现场绿化，恢复生态环境。
3.制定安全生产规章制度，加强施工现场安全管理；
4.加强施工现场环境保护，降低施工对周边环境的影响。
四、施工进度计划
1.土钉成孔：XX天；
2.土钉制作与安装：XX天；
3.注浆：XX天；
4.面层施工：XX天；
5.面层钢筋网及加强筋施工：XX天；
6.工程总进度：XX天。
五、质量保证措施
1.严格把控原材料质量，确保原材料合格；
2.土钉制作：采用HRB400级钢筋制作，土钉头部设置加强筋；
3.土钉安装：土钉插入成孔后，确保与孔壁充分接触；
4.注浆：采用水泥浆注入土钉孔内，注浆压力0.6MPa；
5.面层施工：喷射混凝土厚度不小于100毫米；
6.面层钢筋网：双向钢筋网，网格尺寸不大于200毫米；
7.面层加强筋：每隔一定距离设置一道加强筋，与土钉焊接牢固。
土钉墙施工方案
第1篇
基坑支护专项施工方案(土钉墙+排桩锚索)
况基坑平均挖深6m，在地道两头集水井处，基坑挖深8.2m，为深基坑作业。
由于基坑周边建筑物众多、管线密集，设计采用排桩锚拉基坑支护结构，以减小对周边构造物的影响。
1．基坑设计说明（1）围护结构类型砼管桩锚拉支护：在东、西两侧出入口外侧（远离道路中心线侧），全长范围内，采用砼管桩锚拉支护。
排桩采用φ500高强预应力砼管桩，设二层（局部三层）φs15.2@3000预应力钢绞线锚拉，坑壁挂φ6@200*200mm钢筋网，喷8cmC20砼面层。
注浆采用C20水泥净浆。
放坡挂网喷锚：横跨道路中心通道及东、西两侧出入口内侧（靠近道路中心线侧）采用放坡挂网喷锚支护。
放坡坡度为1:0.5，墙面为10cm厚C20喷射砼，内配φ8@200*200mm钢筋网。
一、砼管桩锚拉支护施工方案1、结构图示在隧道东西两幅靠近周边建筑物侧，为了保证周边建筑物安全，同时考虑到工期要求，采用高强预应力砼管桩锚拉支护。
管桩采用φ500高强预应力砼预制管桩，间距1.0米，2层（局部3层）预应力钢绞线锚拉。
详细结构见附件3：砼管桩锚拉支护结构剖面图。
2、施工工艺流程图施工准备静压支护管桩施工冠梁基坑开挖至锚索位施工锚索施工下一层直至坑底施工腰梁张拉锁定基坑封底3、工序详述1)施工准备施工放样：施工前，撒石灰放样出管桩外边轴线，按照设计间距定出管桩桩位。
项目技术管理人员应该对已定好的轴线进行复核，根据结构桩位图逐位校核，发现不符合要求的及时纠正。
管桩检验：管桩进场时必须进行查验、测量，按照管桩有关规范对管桩构造要求和设计图纸要求，对所有到场的桩尖进行测量，不满足设计和管桩规范要求的，责令其更换。
桩基摆位：采用山河智能液压静力压桩机ZYJ120型，功率15KW。
施工前对施工场地进行整平压实，桩机移动到相应桩位，垫实、对中、调平。
2)静压管桩用桩机自带吊索将管桩拖拽到桩位附近，慢慢提升使之逐渐垂直，直至脱离地面，人工扶持配合对中，施压固定，调整垂直度在设计要求内，施压压桩直至设计深度。
深基坑土钉墙支护施工方案
深基坑土钉墙支护施工方案一、施工前准备深基坑土钉墙支护是在基坑开挖过程中为了防止土体塌方和保护周围环境安全而进行的一项重要工程施工。
在进行施工前，需要充分准备。
首先要派专业人员对施工现场进行勘察，确定地质情况和地下管线情况，进行细致的设计方案以确保施工顺利进行。
二、土钉墙支护施工流程1. 土方开挖在确定好设计方案后，首先进行土方开挖工作。
根据设计要求，使用挖掘机和其他相应设备进行基坑的土方开挖，确保开挖的深度和宽度符合要求。
2. 土钉墙施工在进行土方开挖后，进行土钉墙的支护施工。
首先是进行土钉的预埋工作，将土钉固定在墙体上，然后进行墙体的浇筑和加固工作，确保墙体结实牢固。
3. 混凝土浇筑在土钉墙施工完成后，进行混凝土的浇筑工作。
根据设计要求，采用泵车将混凝土浇筑到基坑内部，确保基坑的稳定性和安全性。
4. 支护结束工作支护结束后，进行地表和周围环境的清理工作，确保施工现场整洁有序，同时对施工工程进行验收，确保施工质量达标。
三、施工注意事项1.施工中要严格按照设计要求和施工方案进行操作，确保施工质量。
2.施工现场要设立专门的安全警示标识，加强安全管理。
3.施工现场要保持通风良好，提高施工作业人员的工作效率，确保施工质量和安全。
4.施工中要及时清理施工现场，避免杂物对施工造成影响。
5.施工中要严格遵守相关施工规范，确保施工质量和安全。
四、总结深基坑土钉墙支护施工是一项复杂的工程施工，需要严格按照设计要求和施工方案进行操作，加强安全管理，确保施工质量和安全。
希望通过本文的介绍，可以帮助读者更好地了解深基坑土钉墙支护施工方案，为实际施工提供参考和指导。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
土钉墙支护施工方案
一、项目背景
土钉墙支护是一种常用的地质工程支护措施，适用于土体较松软且容易塌方的地区。
土钉墙支护通过在土体中锚固钢筋，并与面板结构相互作用，提供了土体的稳定性和抗滑性。
本文将介绍土钉墙支护的施工方案，以确保施工过程安全可靠。
二、施工准备
1. 设计与方案准备
在施工前，必须进行详细的设计和方案准备工作。
这包括对场地进行勘察和地质调查，确定土钉墙的布置方式和尺寸。
根据土钉墙的高度和坡度，制定合理的施工方案，并进行必要的安全计算和结构设计。
2. 施工材料和设备准备
准备施工所需的材料和设备。
包括钢筋、土钉、混凝土、钢板等基础材料，以及钢筋切割机、挖掘机、打桩机等施工设备。
确保材料和设备的质量符合相关标准，并进行必要的检测和试验。
3. 施工人员和安全培训
组织施工人员并进行必要的安全培训。
确保施工人员具备必要的技能和知识，熟悉施工方案和操作流程。
同时，提供必要的防护装备和安全设施，确保施工过程中的安全。
4. 施工图纸和施工顺序
准备详细的施工图纸和施工顺序。
施工图纸应包括土钉的布置和排列、钢筋的尺寸和布置、钢板的尺寸和固定方式等信息。
施工顺序应明确各个施工环节的先后关系，以确保施工的连贯性和顺利进行。
三、施工步骤
1. 土钉的预制和安装
第一步是制作和安装土钉。
根据设计要求，预制钢筋土钉，并根据施工图纸的标注进行排列和安装。
土钉应按照一定的间距和深度进行固定，以确保墙体的稳定性。
在固定土钉时，应注意土钉的垂直度和水平度，确保土钉的质量和准确性。
2. 钢板固定和面板施工
在土钉固定后，进行钢板的固定和面板的施工。
钢板应根据设计要求和施工图纸进行尺寸切割，并按照一定的固定方式进行安装。
面板施工时，应注意面板的平整度和密实度，确保面板与土钉的结合牢固可靠。
3. 导水与排水措施
为了保证墙体的稳定性和防止水土流失，需要进行导水和排水措施。
根据实际情况，选择合适的导水材料和排水构造，并进行施工和安装。
确保导水和排水系统的完整性和有效性。
4. 防护层施工
最后一步是进行防护层的施工。
防护层可以采用混凝土喷涂或其他防护材料，以增强墙体的耐久性和抗侵蚀性。
在施工过程中，需要注意防护层的厚度和均匀性，保证防护层的质量和性能。
四、施工质量控制
在土钉墙支护施工过程中，需要进行有效的质量控制。
以下是一些常见的质量控制措施：
•对施工材料进行质量检测和试验，确保材料符合相关标准；
•对土钉的安装进行质量检查和监测，确保土钉的垂直度和水平度；
•对钢板的固定和面板的施工进行质量检验，确保钢板和面板的牢固性；
•对导水和排水系统进行质量监控，确保系统的畅通和有效性；
•对防护层的施工进行质量检验，确保防护层的厚度和均匀性。
五、施工安全措施
在土钉墙支护施工过程中，安全是至关重要的。
以下是一些常见的安全措施：•施工现场设置明显的警示标志和安全防护设施，警示施工人员和过往行人；
•提供必要的个人防护装备，包括安全帽、安全带、手套等；
•进行施工人员的安全培训，增强其安全意识和应急能力；
•定期对施工设备和安全设施进行检查和维护，确保其正常运行；
•严格执行相关安全规章制度，禁止违章作业和危险行为。
六、施工总结
土钉墙支护是一项复杂的施工工作，要求严格执行设计和方案要求，并进行有效的质量控制和安全管理。
通过合理的施工步骤和措施，可以确保土钉墙的稳定性和耐久性。
同时，施工过程中要与相关部门和专业人员密切合作，及时解决施工中的问题和难题。
