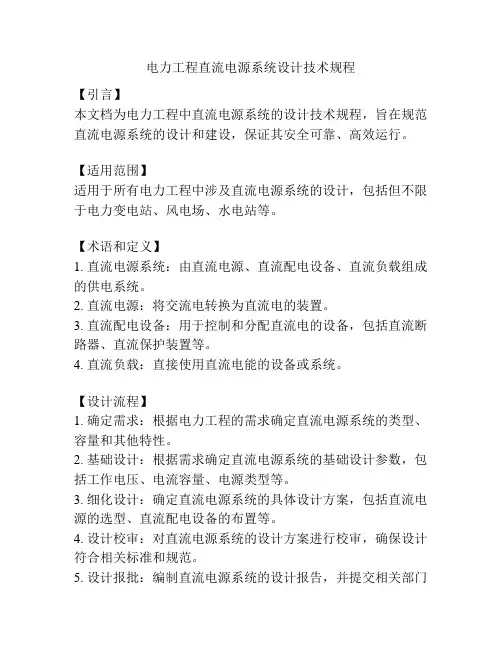

电力工程直流电源系统设计技术规程
电力工程直流电源系统设计技术规程【引言】本文档为电力工程中直流电源系统的设计技术规程，旨在规范直流电源系统的设计和建设，保证其安全可靠、高效运行。
【适用范围】适用于所有电力工程中涉及直流电源系统的设计，包括但不限于电力变电站、风电场、水电站等。
【术语和定义】1. 直流电源系统：由直流电源、直流配电设备、直流负载组成的供电系统。
2. 直流电源：将交流电转换为直流电的装置。
3. 直流配电设备：用于控制和分配直流电的设备，包括直流断路器、直流保护装置等。
4. 直流负载：直接使用直流电能的设备或系统。
【设计流程】1. 确定需求：根据电力工程的需求确定直流电源系统的类型、容量和其他特性。
2. 基础设计：根据需求确定直流电源系统的基础设计参数，包括工作电压、电流容量、电源类型等。
3. 细化设计：确定直流电源系统的具体设计方案，包括直流电源的选型、直流配电设备的布置等。
4. 设计校审：对直流电源系统的设计方案进行校审，确保设计符合相关标准和规范。
5. 设计报批：编制直流电源系统的设计报告，并提交相关部门审批。
6. 设计施工图纸：根据设计方案，编制直流电源系统的施工图纸。
7. 施工和调试：按照施工图纸进行施工和调试，确保直流电源系统的安装和运行正常。
8. 竣工验收：进行直流电源系统的竣工验收，确保设计和施工符合要求。
【设计要求】1. 安全可靠性要求：直流电源系统的设计应符合国家安全标准和相关规范，确保供电过程中不发生安全事故。
2. 高效运行要求：直流电源系统的设计应尽可能减小能量损耗，提高能源利用效率。
3. 环保要求：直流电源系统的设计应符合环境保护要求，减少对环境的污染。
4. 易维护性要求：直流电源系统的设计应考虑到日常运维和维护的便捷性。
【设计参数】1. 工作电压：根据需求确定直流电源系统的工作电压范围，一般为110V、220V、380V等。
2. 电流容量：根据需求确定直流电源系统的电流容量，一般以安培为单位。
电网变电站直流电源系统运行规定(2015最新)
福建电网变电站直流电源系统运行规定调继〔２０１４〕１３４号为进一步规范变电站直流电源系统的投运验收、日常运行维护管理，省调控中心组织修订《福建电网变电站直流电源系统运行规定》原《福建电力调度控制中心关于印发＜福建电网变电站（智能）一体化电源系统运行规定（试行）＞的通知》（调继〔２０１３〕９９号）作废。
国网福建电力调度控制中心２０１４年１２月１２日1.总则本规定明确福建电网变电站直流电源系统的运行维护、负荷接入、倒闸操作、异常及故障处理等要求。
本规定适用于福建电网变电站直流电源系统的日常运行维护。
各生产单位应根据本规定制定变电站现场运行规程。
2.直流电源系统变电站直流电源系统包括充电装置、蓄电池组等常规直流电源设备和逆变电源、DC/DC通信电源设备（见图1），其中逆变电源的直流输入侧接入直流母线，对重要交流负荷供电； 220kV及以下变电站DC/DC通信电源不单独设置蓄电池及充电装置，采用DC/DC电源模块接于直流母线。
直流电源系统与站用交流电源系统的分界点在直流充电机屏的充电装置交流输入空开，与各类负荷的分界点在各电源屏的馈线输出空开。
（上述空开属于直流电源系统范围）。
DC220V 或110V 交流负荷通信电源48V 通信负荷图1 变电站直流电源系统示意图3. 直流电源系统运行要求3.1蓄电池组3.1.1例行巡视检查项目（1）检查蓄电池组运行环境：蓄电池室通风、照明完好，温度不超35℃；蓄电池室装设空调且空调运行正常；通风口装设网栅（防小动物方面，直流系统屏、保护屏等二次屏柜内最好增加放置防小动物粘板，对蟑螂、蜈蚣等有很好防护效果，防止端子排等间隙较小的地方因小动物短路。
）；蓄电池室窗帘已拉下防止阳光直射。
进入蓄电池室前，必须开启通风。
（2）检查蓄电池组的端电压、浮充电流正常。
（3）检查蓄电池无鼓肚、裂纹或泄漏，极柱与安全阀周围无酸雾逸出；蓄电池编号及极性标志正确且清晰。
（4）检查蓄电池组连接条无明显变形或损坏，（连接螺丝是否紧因，可观察弹簧片是否松动间接判断），电缆号牌及号头标志清晰准确；蓄电池柜（蓄电池架）可靠接地。
(技术规范标准)直流电源系统技术规范
目次目次 (I)前言 .................................................................................................................. 错误!未定义书签。
1 总则 (1)2 规范引用文件 (1)3 术语和定义 (2)4 使用条件 (4)4.1 正常使用的环境条件 (4)4.2 正常使用的电气条件 (5)5 通用技术要求 (5)5.1 系统组成及配置原则 (5)5.2 直流系统电气接线 (6)5.3 对直流供电网络的要求 (6)5.4 直流系统的功能 (10)5.5 直流系统的主要技术参数要求 (10)6 直流系统主要部件技术要求 (11)6.1 充电装置和高频开关电源模块 (11)6.2 监控单元 (12)6.3 直流系统绝缘监察装置 (13)6.4 蓄电池管理单元 (14)6.5 降压硅链 (15)6.6防雷器技术要求 (16)6.7 测量表计的配置 (16)6.8 蓄电池技术要求 (16)6.9 直流屏柜技术要求 (18)7 现场安装要求 (19)7.1 安装场所的布局要求 (19)7.2 安装接线要求 (20)7.3 蓄电池安装注意事项 (20)8 标志、包装、运输、储存 (21)8.1 标志 (21)8.2 包装 (22)8.3 运输 (22)8.4 储存 (22)附录A（资料性附录）图一110~500kV直流系统电气主接线图 (24)附录B（资料性附录）直流系统I/O表 (25)附录C（资料性附录）直流系统设备检验和试验 (27)附录D（规范性附录）本规范用词说明 (33)本规范编制说明............................................................................................... 错误!未定义书签。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
直流系统运行规程一、主题内容与适用范围1、本规程规定了黑麋峰抽水蓄能电厂直流系统的运行方式、倒闸操作、运行维护和事故处理。
2、本规程适用于黑麋峰抽水蓄能电厂直流系统倒闸操作、运行维护及事故处理。
3、黑麋峰抽水蓄能电厂全体运行人员应掌握本规程，生产技术管理人员及点检、检修人员应熟悉本规程。
二、引用标准1、DL.T 5120-2000.pdf小型电力工程直流系统设计规程。
2、DL-T724-2000《电力系统用蓄电池直流电源装置运行与维护技术规范》。
3、珠海金电电源工业有限公司生产的智能高频开关电源系统用户手册和逆变装置电源使用说明书。
三、主要运行参数和定值1、地下厂房直流系统2、地面开关站直流系统3、上库直流系统四、运行规定1、一般规定1.1蓄电池正常情况下应在“浮充”状态。
1.2直流系统正常运行时电压允许变动范围为234±1V。
1.3蓄电池单独带负荷运行时该段直流母线电压不允许低于215V。
1.4直流母线并列操作时，极性相同，电压差不允许超过5V。
1.5严禁通过交直流控制电源分屏上母联开关将直流系统联络运行。
1.6母线分段运行时，各母线的绝缘监测仪HDM-2000均应投入。
1.7当蓄电池浮充运行时，单体蓄电池电压不应低于2.0伏，如低于2.0伏，则需进行均充。
一年内，单体蓄电池电压值与蓄电池组的平均电压值偏差不得大于0.07V。
1.8一般情况下充电装置应与蓄电池组并列运行，特殊情况下允许蓄电池组单独带负荷运行，但不允许充电装置长时间单独带负荷运行。
1.9充电装置的外壳可靠接地，保护地线必须安全可靠接地，且接地电阻小于5Ω。
1.10蓄电池室温度应经常保持在10～30℃范围内。
1.11所有直流设备均应保持清洁，无灰尘，不潮湿，环境温度不宜超过0～40℃。
1.12蓄电池室严禁点火或抽烟，室内不允许装设电炉及可能产生火花的电器，室内照明应使用设有防爆附件的白炽灯。
1.13在蓄电池室的入口处，应用大字标明“蓄电池室”、“严禁烟火”等字样。
蓄电池室应门窗紧闭、门锁良好。
2.运行方式2.1每套充电装置的两路交流电源主开关均应合上，充电模块置“受控”、“浮充”方式。
2.2地下厂房和开关站直流母线分段运行，母联开关断开。
2.3地面开关站任一套充电装置故障时，由备用充电装置代替故障装置运行，直流母线不联络。
五、巡视检查与正常维护1.直流系统巡视检查项目1.1各模块运行方式正确，电源指示灯指示正常，无告警。
1.2直流母线电压正常，各模块间功率分配基本平衡。
1.3各进线电源开关及负荷开关位置正确。
1.4绝缘监测仪无告警。
1.5各开关引线接头无过热、变色、发红现象。
1.6逆变装置输入、输出电压正常，无告警。
1.7检查直流室排风系统工作正常，无异常气味。
2、蓄电池室检查项目2.1蓄电池支架、接头清洁完好。
2.2蓄电池安全阀位置正确，壳体无破裂、无漏液现象。
2.3蓄电池极板无弯曲现象。
2.4检查蓄电池室排风系统工作正常，无异常气味。
2.5检查室内照明完好，灯具符合防爆要求。
2.6检查蓄电池室消防器材及防火标志齐全。
3、定期工作3.1每半月做一次事故照明系统投/退切换试验。
3.2每月测量一次蓄电池端电压。
3.3每年一次3.3.1充电电压设定及电池电压（±30mV偏差范围）检查。
3.3.2电池浮充电流检查。
3.3.3电池液位检查。
3.3.4电池缸表面清洁，端子及连接片表面涂一层中性或抗腐蚀油脂（在专业人员监护下进行）。
3.4每五年一次蓄电池容量检查。
3.4.1将蓄电池以0.1 C10～0.2C10比率放电（对于100Ah电池来说大约10～20A的电流），并每小时记录一次电流、电压和时间，并在放电过程中的尾部增加记录次数；当平均每个电池的电压降为1.8V时即结束，与标准的放电曲线对照，则蓄电池的整体状况就很清楚了。
若能记录单个蓄电池的测量数据，则同样可得到单个蓄电池的状况。
六、运行操作1、充电屏投运操作（以1#充电屏为例）1.1检查各充电模块交流输入开关已断开。
1.2依次合上交流输入电源I、II路开关1JK5（2JK5）、1JK6（2JK6）和充电机电源开关1JK3（2JK3）。
1.3通过中央控制器设置好各充电模块的运行参数。
1.4通过中央控制器将各充电模块置“开”位置，调整各充电模块至正常工作状态。
1.5开启一个充电模块，将其输出电压调到电池组当前电压值，其它充电模块关闭。
待充电模块输出电压稳定并接近电池组当前电压后，装上电池组控制熔断器。
1.6开启刚关闭的其它充电模块，将原开启的充电模块电压调整到与其它充电模块电压相当。
1.7将1ZK1（2ZK1）切换至充电柜Ⅰ接合母Ⅰ（充电柜Ⅱ接合母Ⅱ）、将1ZK2（2ZK2）切换至合母Ⅰ接电池Ⅰ（合母Ⅱ接电池Ⅱ）位置。
2、充电屏停运操作（以1#充电屏为例）2.1将1ZK2（2ZK2）切至“合母Ⅰ接合母Ⅱ”位置（合母Ⅱ接合母Ⅰ），1ZK1（2ZK1）切至“切除”位置。
退出充电模块与蓄电池组。
2.2拉开充电机电源开关1JK3（2JK3）。
2.3拉开交流输入电源I、II路开关1JK5（2JK5）、1JK6（2JK6）3、地下主厂房直流系统检修做安措（充电柜Ⅰ及蓄电池Ⅰ检修）3.1检查Ⅰ、Ⅱ段合闸母线电压相差不大于5V。
3.2将1ZK2开关把手逆时针切换至“合母Ⅰ接合母Ⅱ”位置。
3.3检查直流Ⅰ、Ⅱ段母线联络运行正常。
3.4取下电池组Ⅰ的保险RD20和RD21。
3.5将1ZK1母线充电开关把手逆时针切换至“切除”位置。
3.6拉开1＃模块屏充电机开关1JK3（2JK3）。
3.7拉开1＃模块屏I路交流输入开关。
3.8拉开1＃模块柜II路交流输入开关。
3.9拉开公用400V室厂房1#浮充装置电源I开关。
3.10拉开公用400V室地下厂房 1#浮充装置电源II开关。
4、地下主厂房直流系统检修后恢复（充电柜Ⅰ及蓄电池Ⅰ检修完毕恢复）4.1合上公用400V室地下厂房1#浮充装置电源I开关。
4.2合上公用400V室地下厂房1#浮充装置电源II开关。
4.3合上地下厂房1#浮充装置模块屏I的I路交流输入开关。
4.4合上地下厂房1#浮充装置模块屏I 的II路交流输入开关。
4.5合上1＃模块屏的充电机开关。
4.6装上蓄电池组Ⅰ保险RD20和RD21。
4.7将1ZK1开关把手切至“充电柜Ⅰ接电池组Ⅰ”位置。
4.8检查蓄电池组Ⅰ充电完成，且与当前母线电压相近。
4.9检查I段、II段母线极性相同，电压差不超过5V。
4.10将1ZK1切换至切换至“充电柜Ⅰ接合母Ⅰ”位置。
4.11将1ZK2逆时针切换至“合闸母线Ⅰ接蓄电池组Ⅰ”位置。
4.12检查合母Ⅰ和合母Ⅱ两段母线分段运行正常。
5、地下厂房事故照明装置投运操作5.1检查直流室I、II段直流母线电压正常。
5.2装上事故照明切换屏上直流输入电源熔断器RD1、RD2。
5.3合上事故照明切换屏上交流输入电源开关JK。
5.4合上地下厂房事故照明I段电源开关1HM2及地下厂房事故照明II电源开关2HM2。
5.5分别合上事故照明各负荷开关。
6、地下厂房事故照明装置退出操作6.1分别拉开事故照明各负荷开关。
6.2拉开地下厂房事故照明I段电源开关1HM2及地下厂房事故照明II段电源开关2HM2。
6.3拉开地下厂房事故照明切换屏上交流输入电源开关JK。
7、交流逆变装置投运操作7.1合上1#、2#逆变装置屏上交流输入电源开关和直流输入电源开关。
7.2按前面板上开机键“ON”。
7.3检查逆变装置工作正常。
7.4合上交流逆变电源负荷屏上I、II段交流母线输入电源开关。
7.5合上交流逆变电源负荷屏上各负荷电源开关。
8、逆变装置停运操作8.1按下需检修逆变装置液晶面板上的“停止”键。
8.2拉开其逆变装置的交流、直流输入电源开关和交流输出电源开关。
9、地面开关站直流系统检修做安措（地面开关站充电柜Ⅰ检修）9.1 在1#直流馈电主屏上将1ZK1切换至“切除”位置。
9.2 在3#充电屏上将3ZK1切换至“充电柜Ⅲ接合母Ⅰ”位置。
9.3 检查Ⅰ段合母电压正常。
七、异常及事故处理1、直流母线短路1.1现象：1.1.1上位机有“直流母线电压异常”“直流系统绝缘降低”及其它直流电源消失告警信号。
1.1.2现场蓄电池出口保险熔断，充电装置跳闸，充电屏上有告警信号。
1.2处理：1.2.1若蓄电池组熔断保险未熔断或充电装置仍有输出电流，则立即拉开其出口开关。
1.2.2拉开故障母线上所有负荷开关。
1.2.3在各控制电源分屏上拉开从故障母线送来的进线电源开关，合上母线联络开关。
1.2.4隔离故障母线，通知点检人员查找故障点并排除故障。
2、直流系统接地2.1现象：2.1.1上位机有“直流系统绝缘降低”告警信号。
2.1.2绝缘监测仪装置上有接地告警信号。
2.2处理：2.2.1若告警能复归，同时用HDM－2000装置测量母线正对地电压和母线负对地电压均为110V左右，则判断为瞬间故障，加强监视，不用继续查找。
2.2.2若告警不能复归，则用HDM－2000装置查明接地性质及接地支路号。
2.2.3通知点检人员，对查明的二次负荷回路进行详细的检查。
2.2.4如不能查明接地回路号，则采用拉合负荷开关的方法查找接地点。
3、直流设备着火3.1处理:3.1.1迅速切断设备电源，关停通风装置，关闭风门。
3.1.2用1301、四氯化碳等干式灭火器灭火。
4、地下主厂房直流系统浮充电源故障（以Ⅰ段浮充装置电源故障为例）4.1 现象：4.1.1 上位机有“Ⅰ段浮充电源故障”告警信息。
4.1.2 现地Ⅰ段整流模块LINE灯灭或PM.F灯亮，中央控制器上有“告警”信号。
4.2 处理：4.2.1 检查直流I段、II段母线极性相同，电压差不超过5V。
4.2.2立即在2#充电屏上将2ZK2切换把手切至“合闸母线Ⅱ接合闸母线Ⅰ”位置。
4.2.3 检查两段母线联络运行正常，Ⅰ段蓄电池电压正常，并复归相应的报警信号。
4.2.4 检查Ⅰ、II段直流母线各负荷运行正常。
4.2.5 通知点检人员进行处理。
5、逆变装置交流电源中断5.1现象：5.1.1上位机有“逆变装置交流电源中断”告警信号。
5.1.2逆变电源屏上交流输入电压表指示为“0”。
5.2处理：5.2.1检查逆变装置供电回路是否已自动倒为直流供电。
5.2.2查找交流电源输入回路故障原因并处理。
5.2.3若系交流输入电源开关跳闸，可试合一次，试合不成功通知点检人员处理。
5.2.4若交流输入电源正常，而逆变屏上有报警时，立即通知点检人员处理。
6、逆变电源屏直流电源中断6.1现象：6.1.1逆变电源屏上直流输入电压表指示为“0”。
6.2处理：6.2.1若系直流输入电源开关跳闸，可试合一次，试合不成功通知点检人员处理。
6.2.2若系直流系统馈电主屏电源消失所致，立即倒换至另一段直流母线供电。
