视图与投影
盲区
小丽
视线 视线
1 2 3 4 5 6 7 8 9 10 ,前方有两座建筑物.
盲区
B
A
(2)
(1)
客车行驶到图(1)位置时,司机能看到建筑物B的一部分,如果客 车继续向前行驶,那么他所能看到的部分是怎样变化的?
客车行驶到图(2)的位置时,司机还能看到建筑物B吗?为什么?
仿此可画出另外5个区域.
⒉当他在什么区域活动时，他只能同时看到 其中两个侧面？
仿此可画出另外5个区域.
⒊当他在什么区域活动时，他只能同时看到 其中三个侧面？
仿此可画出另外5个区域.
⒋他能同时看到该建筑物的四个侧面吗？
不能.
思考题
• 如图(1),小明站在残墙前,小亮在残墙后面活动,又 不想被小明看见.请在图(1)的俯视图(2)中画出小 亮的活动区域.
议一议
当你乘车沿一条平坦的大道向前行驶时,你会发现:前方 那些高一些的建筑物好像“沉”到了位于它们前面的那 些矮一些的建筑物后面去了.这则为什么?先想一想,再与 同伴进行交流.
当视点与A的距离越来越近时，所能看到的B的部分 就越来越少，直至完全消失.这一过程给人的感觉就是B逐 渐“沉”到A后面去了.
盲区
⒉坐在后排的小李被前排小张的头挡住看不见 黑板，小李心中不悦，半开玩笑地说：“小张， 你的头比黑板还大，黑板都被你挡住了，我一 点也看不见！”小李的这种说法正确吗？只有 大的东西才会挡住小的东西吗？
小李的这种说法不正确，小李的视线被较 近的物体——小张的头挡住了，因此黑板成为 小李往前看的盲区，所以才会看不见黑板；较 小的物体离眼睛较近时，会形成较大的盲区.
第四章 视图与投影
§1、视点、视线、盲区
生活中的数学
• 小明和小丽到剧场看演出. • (1)站在二层的小明能看到
小丽吗?为什么?
• (2)小丽座在什么位置时,小明才 能看到她? 小明
小丽
视点,视线,盲区
如图,小明眼睛的位置称为视点 由视点出发的线称为视线 小明看不到的地方称为盲区
小明 视点
小丽只要座在 12排以前,小明就 可以看到明她.
活动区
活动区
随堂练习
• 小明和小迪分别从两条小胡同走向马路,当他们分别 走到图中的位置时,哪个人看到的范围更大一些?
• 为什么?你还能举出生活中类似的例子吗?
试一试 图⑴表示一个正六棱柱形状的高大 建筑物，图⑵是它的俯视图.
⒈小明站在地面上观察该建筑物，当他在什 么区域活动时，只能看到其中一个侧面？请 在图⑵中画出他的活动范围.
《视图》投影与视图PPT课件
2.视图
复习 议一议 想一想 随堂练习 小结 试一试 作业
复习提问：
• 1、什么是一个物体的主视图、左视图和俯视
图？ 我们从不同的方向观察同一物体时，把从 正面看到的图叫做主视图，从左面看到的图叫 • 2、你能画出右图的主视图、左视图和俯视图 做左视图，从上面看到的图叫做俯视图。 吗？
试一试
•
1、如下图几何体，请画出这个物体的三视图。
主视图 主视图 主视图 主视图
左视图 左视图 左视图 左视图
俯视图 俯视图 俯视图 俯视图
• 2、关于几何体
试一试：
下面有几种说法，其中说法正 确的是 （B ） A、它的俯视图是一圆。 B、它的主视图与左视图相同。 C、它的三种视图都相同。 D、它的主视图与俯视图都是圆。
• 一 想 右图是一个蒙古包的照片，你能画出这 想
个几何体的三种视图吗？
主视图
左视图
俯视图
随堂练习
• 1找出图中每一物品所对应的主视图。
（A）
（B）
（C）
（D）
随堂练习
• 2.将两如图所云浮的方式摆放在一起， Ｄ 其主视图是（ ）。
（Ａ）
（Ｂ）
（Ｃ）
主视图
左视图
俯视图
议一议
• （1）下图中物体的形状分别可以看成什么样的几何体？
从正面、侧面、上面看这些几何体，它们的形状各是什 么样的？
• （2）在下图中找出上图各物体的主视图。 • （3）上图各物体的左视图是什么？俯视图呢？
√
左视图 （1） 俯视图 （2）
√
左视图 （3） 俯视图 （4）
√
左视图和俯视图 （6） （5）
• 3、用6个小正方体搭成一个俯视图为下图的几何

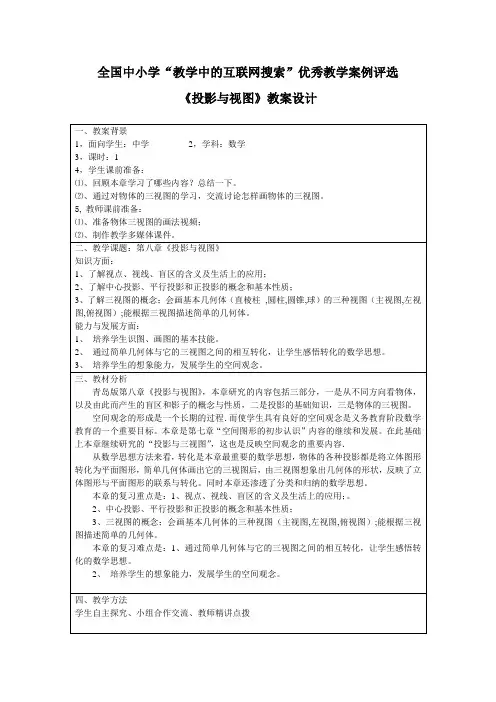

《投影与视图》教案
（三） 、精讲点拨 典题 1、右上图是由几个相同的小正方体搭成的几何体的三视图， 则搭成这个几何体的小 正方体的个数是 A．5 B．6 C．7 D．8
主视图
左视图
俯视图
变式拓展：如图是由大小相同的小正方体组成 的简单几何体的主视图和左视图那么组成 这个几何体的小正方体的个数最多为______________ 主视图 左视图 典题 2、长方体的主视图与俯视图如图所示，则这个长方体的体积是（ A．52 B．32 C．24 D．9
9.如图，一个空间几何体的主视图和左视图都是边长为 1 的正三角形，俯视图是一个圆，那 么这个几何体的侧面积是 ．
（五）、布置作业：
1、如图是一个几何体的三视图．
（1）写出这个几何体的名称； （2）根据所示数据计算这个几何体的表面积； （3）如果一只蚂蚁要从这个几何体中的点 B 出发，沿表面爬到 AC 的中点 D，请你求出这个 线路的最短路程． 2、画出如图所示立体图形的三视图
A A．逐渐变短 B．逐渐变长 C．先变短后变长 D．先变长后变短 （
B
2.如图，水平放置的下列几何体，主视图不是长方形的是
）
3.如图①放置的一个水管三叉接头，若其正视图如图②，则其俯视图是（
）
4.如图，是有几个相同的小正方体搭成的几何体的三种图， 则搭成这个几何体的小正方体 的个数是 （ ）A. 3 个 B. 4 个 C. 5 个 D. 6 个
七、教师个人介绍 省份： 山东省 学校： 青州市王坟初级中学 姓名：李家宝 职称： 中学一级教师 电话： 电子邮件：wfczljb@ 通讯地址：山东省青州市王坟初级中学 个人介绍: 李家宝，男，出生于 1979 年 1 月，中共党员，中学一级教师。1998 年 7 月毕业 于山东省益都师范学校，2005 年 12 月自学本科毕业。现任学校教导主任，同时担任初三 数学、政治两科的教学工作，分管八级部工作。曾先后被评为青州市优秀共青团员、青州市 教坛新秀、青州市优秀教育工作252d380eb6e0c.html 2、李刚同学拿一个矩形木框在阳光下摆弄，矩形木框在地面上形成的投影不可能的是 （ ）

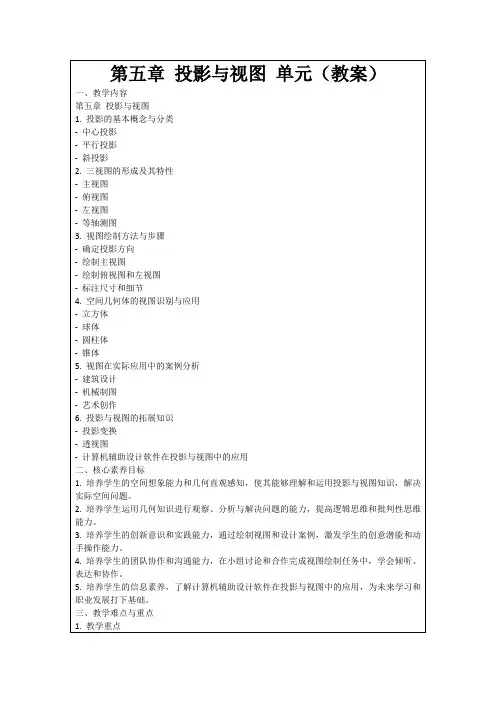

第五章投影与视图单元(教案)
另外，小组讨论环节非常活跃，学生们能够积极思考并参与讨论。但在分享成果时，我发现有些小组的表达不够清晰，这可能是因为他们在讨论过程中的逻辑梳理不够。我打算在下次的小组活动中，提前给出一些指导性的问题，帮助他们更好地组织和表达自己的观点。
2.教学难点
-空间想象能力的培养，特别是对于复杂的几何体，如何从不同的角度进行观察和想象。
-投影变换的理解，包括如何将三维空间中的物体转换成二维平面上的视图。
-视图的精细绘制和尺寸标注，如何确保视图的准确性和清晰度。
-对透视图的理解，以及如何将透视图与实际物体对应起来。
-计算机辅助设计软件的使用，如何将传统视图绘制方法与现代化工具相结合。
第五章投影与视图单元（教案）
一、教学内容
第五章投影与视图
1.投影的基本概念与分类
-中心投影
-平行投影
-斜投影
2.三视图的形成及其特性
-主视图
-俯视图
-左视图
-等轴测图
3.视图绘制方法与步骤
-确定投影方向
-绘制主视图
-绘制俯视图Leabharlann 左视图-标注尺寸和细节4.空间几何体的视图识别与应用
-立方体
-球体
-圆柱体
3.重点难点解析：在讲授过程中，我会特别强调平行投影和中心投影这两个重点。对于难点部分，如透视图的理解，我会通过实例和比较来帮助大家理解。
（三）实践活动（用时10分钟）
1.分组讨论：学生们将分成若干小组，每组讨论一个与视图相关的实际问题，如如何从给定的视图重建三维模型。
投影与视图
合作 探究:
S
请同学们观察下列的 投影的现象 , 它们的投影 过程有何不同?
投 射 方 向
中心投影
投影中心
S
投影线
投 影
投影面
投射线交于一点的 投影称为中心投影．
平行投影 斜投影
中心投影
A
B C
D
正投影
三角形一定相似吗？
一定是三角形吗？
中心投影形成的直观图能非常逼真地反 映原来的物体，因此主要运用于绘画领域． 投射线相互平行的投影称为平行投影． 工程制图或技术图样对一般不采用中心 投影，而采用平行投影的方法．
三视图的对应规律
主视图和俯视图
----长对正 主视图和左视图 ----高平齐 俯视图和左视图
----宽相等
错误的三视图 —长未对正1
错误的三视图 —长未对正2
错误的三视图 —高不平齐1
错误的三视图 —高不平齐2
错误的三视图 —宽不相等1
错误的三视图 —宽不相等1
错误的三视图
下面各图中物体形状分另可以看成什么样的几何体?
一
列 ： 基 本 几 何 体 的 三 视 图
长方体
圆台
六棱锥
正视图
侧视图
长方体
长方体
俯视图
正视图
侧视图
圆台
俯视图
圆台
六棱锥的三视图
六棱锥 小结：若相邻的两平面的相 交，表面的交线是它们的分 界线，在三视图中，分界线 和可见轮廓线都用实线画出。
简单组合体的三视图
例3：画出下面几何体的三视图。
简单组合体的三视图
三视图表达的意义
从前面正对着物体观察，画出主视图，主 视图反映了物体的长和高及前后两个面的实 形。
《投影和视图》课件
人性化设计
未来的投影和视图技术将更加注重人性化设计，以满足不同用户的需求和习惯，提高产品的易用性和舒适性。
感谢观看
THANKS
混合现实（MR）
全息投影技术能够将三维图像在空中呈现，无需任何介质，为演出、展览等领域带来全新的视觉体验。
全息投影
跨界应用
投影和视图技术的应用领域将越来越广泛，不仅局限于娱乐、教育等领域，还将拓展到医疗、工业、建筑等领域。
融合创新
未来投影和视图技术将更加注重与其他技术的融合创新，如人工智能、物联网等，创造出更加智能化、个性化的产品和服务。
总结词
视图是指从某一特定角度观察三维物体，并将物体投影到二维平面上形成的图像。视图主要用于工程制图、建筑设计等领域，用于表达物体的形状、尺寸和结构等信息。
要点一
要点二
详细描述
视图是工程制图和建筑设计等领域中常用的表现形式，它是从某一特定角度观察三维物体，并将物体投影到二维平面上形成的图像。通过视图，可以清晰地表达物体的形状、尺寸和结构等信息，方便人们进行设计和分析。在工程制图中，常用的视图包括正视图、侧视图、俯视图等；在建筑设计中，常用的视图还包括透视图、轴测图等。
定义
透视投影能够表现出物体的立体感、空间感和远近感，给人更加真实的感觉。
特点
在绘画、摄影等领域广泛应用，用于表现物体的立体感和空间感。
应用
三视图的形成和原理
平行投影
当物体相对于投影面平行移动时，物体的投影形状不会改变。这种投影方式用于绘制三视图。
三视图之间的关系
主视图、俯视图和左视图之间存在一定的对应关系。俯视图和主视图的高度一致，左视图和主视图的高度一致。俯视图和左视图的宽度视图的发展趋势和未来展望
随着显示技术的不断进步，投影仪的分辨率越来越高，能够呈现出更加清晰、逼真的画面。

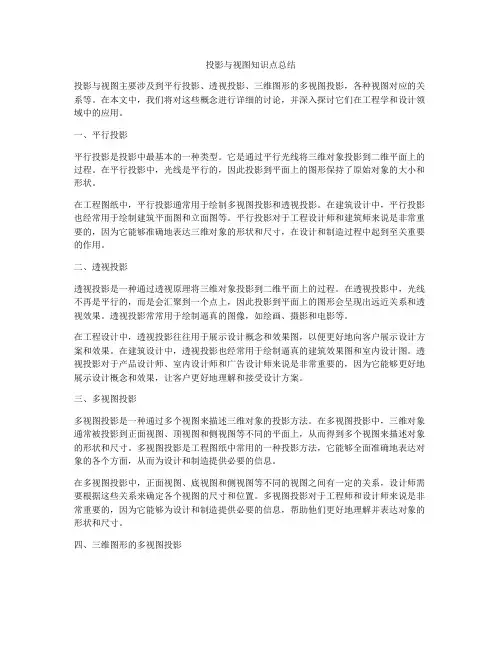

投影与视图知识点总结
投影与视图知识点总结投影与视图主要涉及到平行投影、透视投影、三维图形的多视图投影，各种视图对应的关系等。
在本文中，我们将对这些概念进行详细的讨论，并深入探讨它们在工程学和设计领域中的应用。
一、平行投影平行投影是投影中最基本的一种类型。
它是通过平行光线将三维对象投影到二维平面上的过程。
在平行投影中，光线是平行的，因此投影到平面上的图形保持了原始对象的大小和形状。
在工程图纸中，平行投影通常用于绘制多视图投影和透视投影。
在建筑设计中，平行投影也经常用于绘制建筑平面图和立面图等。
平行投影对于工程设计师和建筑师来说是非常重要的，因为它能够准确地表达三维对象的形状和尺寸，在设计和制造过程中起到至关重要的作用。
二、透视投影透视投影是一种通过透视原理将三维对象投影到二维平面上的过程。
在透视投影中，光线不再是平行的，而是会汇聚到一个点上，因此投影到平面上的图形会呈现出远近关系和透视效果。
透视投影常常用于绘制逼真的图像，如绘画、摄影和电影等。
在工程设计中，透视投影往往用于展示设计概念和效果图，以便更好地向客户展示设计方案和效果。
在建筑设计中，透视投影也经常用于绘制逼真的建筑效果图和室内设计图。
透视投影对于产品设计师、室内设计师和广告设计师来说是非常重要的，因为它能够更好地展示设计概念和效果，让客户更好地理解和接受设计方案。
三、多视图投影多视图投影是一种通过多个视图来描述三维对象的投影方法。
在多视图投影中，三维对象通常被投影到正面视图、顶视图和侧视图等不同的平面上，从而得到多个视图来描述对象的形状和尺寸。
多视图投影是工程图纸中常用的一种投影方法，它能够全面准确地表达对象的各个方面，从而为设计和制造提供必要的信息。
在多视图投影中，正面视图、底视图和侧视图等不同的视图之间有一定的关系，设计师需要根据这些关系来确定各个视图的尺寸和位置。
多视图投影对于工程师和设计师来说是非常重要的，因为它能够为设计和制造提供必要的信息，帮助他们更好地理解并表达对象的形状和尺寸。
2-1 投影与视图-投影法简述
直观性差 度量性好 作图简便
√
§2-1 投影法简述
二、正投影的基本性质
1、实形性
2、积聚性
3、类似性
§2-1 投影法简述
本节结束
四、工程上常用的几种投影图
按照用途和形体的结构特点，工程上常用以下 几种投影图： 1.透视图 2.轴测图 3.多面正投影图 4.标高投影
§2-1 投影法简述
四、工程上常用的几种投影图
按中心投影法原 理绘制的透视图
按平行投影法原 理绘制的轴测图
§2-1 投影法简述
四、工程上常用的几种投影图
按正投影法原理 绘制的多面正投 影图。
§2-1 投影法简述
四、工程上常用的几种投影图
按正投影法原理绘 制的标高投影
§2-1 投影法简述
§2-1 投影法简述
一、投影法 二、正投影的基本性质
一、投影法
投影面 投射线
投射中心 投影 物体
图 投影的构成要素
投影法：投射线通过物体，向选定的面投射，并在该面上得到图形的方法。 所得到的图形称作投影（图）
术语：投射线、投射中心、投影面、投影
构成投影的三要素：1）投射线 2）物体 3）投影面 §2-1 投影法简述
投影法的分类
工程上常用的投影法有两类：
中心投影法(投射线汇交于一点)
平行投影法(投射线平行)
§2-1 投影法简述
投影法的分类
平行投影法又分为两类：
斜投
§2-1 投影法简述
几种投影法的比较
中心投影法 投影法 平行投影法 正投影 斜投影
直观性好 度量性差 作图复杂 直观性稍差 度量性好 作图较繁
投影与视图知识点总结
投影与视图知识点总结在我们的日常生活和学习中，投影与视图是一个重要的数学概念，它不仅在数学领域有着广泛的应用，在工程、建筑、设计等实际领域也发挥着关键作用。
接下来，让我们一起深入了解投影与视图的相关知识点。
一、投影投影是光线（投射线）通过物体，向选定的面（投影面）投射，并在该面上得到图形的方法。
1、中心投影由同一点（点光源）发出的光线形成的投影叫做中心投影。
比如，夜晚路灯下的人影就是中心投影的例子。
其特点是：等长的物体平行于地面放置时，在灯光下，离点光源越近的物体的影子越短，离点光源越远的物体的影子越长。
2、平行投影由平行光线（太阳光线）形成的投影称为平行投影。
平行投影又分为正投影和斜投影。
正投影是指投射线垂直于投影面的平行投影。
在平行投影中，同一时刻，不同物体的物高和影长成比例。
二、视图视图是将物体按正投影向投影面投射所得到的图形。
1、三视图三视图包括主视图、俯视图和左视图。
主视图：从物体的前面向后面投射所得的视图。
俯视图：从物体的上面向下面投射所得的视图。
左视图：从物体的左面向右面投射所得的视图。
三视图的位置关系：主视图在上方，俯视图在主视图的正下方，左视图在主视图的正右方。
三视图的大小关系：长对正、高平齐、宽相等。
即主视图与俯视图的长相等，主视图与左视图的高相等，俯视图与左视图的宽相等。
2、常见几何体的三视图（1）正方体：三视图都是正方形。
（2）长方体：主视图、左视图是长方形，俯视图是长方形。
（3）圆柱：主视图、左视图是长方形，俯视图是圆。
（4）圆锥：主视图、左视图是三角形，俯视图是圆及圆心。
（5）球：三视图都是圆。
三、根据视图还原几何体根据三视图还原几何体时，要先分别根据主视图、俯视图和左视图想象几何体的前面、上面和左面的形状，然后综合起来考虑整体形状。
四、投影与视图的应用1、在建筑设计中，设计师需要通过绘制三视图来准确表达建筑物的形状和尺寸，以便施工人员能够按照设计进行施工。
2、在机械制造中，工程师需要根据零件的三视图来制造零件，确保零件的精度和质量。
投影和视图(3-3)
在建筑设计过程中，通过投影和视图 可以将三维的建筑模型转换为二维的 工程图纸，方便施工和制造。
在绘画和雕塑等领域，投影和视图是 艺术家用来表现三维物体或场景的重 要手段，通过不同的投影方式可以创 造出不同的视觉效果。
机械制图
在机械制图领域，投影和视图被广泛 应用于绘制零件图、装配图等，以准 确表达机械部件的形状、尺寸和相对 位置。
02
投影的原理和计算方法
正投影的原理和计算方法
总结词
正投影是一种将三维物体投影到二维平面的方法，其是光线垂直于投影面，将三维物体的可见面直接映射到二维平面上 。计算方法通常涉及确定物体上各点的投影位置，并绘制出物体的正投影图。
斜投影的原理和计算方法
医疗领域
在医疗领域，投影和视图技术 可以为医生提供更直观的影像
资料，辅助诊断和治疗。
如何提高投影和视图技术的应用水平
加强技术研发与创新
持续投入资源进行投影和视图技术的 研发与创新，提升技术水平和应用效 果。
提高设备性能与稳定性
优化投影和视图设备的性能，提高其 稳定性和可靠性，以满足不同领域的 需求。
光线从一个点出发，将物体投射到一个平 面上。这种投影方式常用于制作工程图纸 和建筑设计图。
平行投影
透视投影
光线与一个平面平行，将物体投射到该平 面上。这种投影方式常用于制作地形图和 建筑立面图。
光线从一个点出发，通过物体并投射到观 察者的眼睛。这种投影方式常用于制作风 景画和人物肖像画。
视图的基本概念和分类
投影和视图在各领域的应用前景
01
02
03
04
教育领域
利用投影和视图技术，可以创 造沉浸式学习环境，提高学生
的学习兴趣和参与度。
(34) 视图与投影
九年级上第四章视图与投影知识要点：1、从正面、上面和侧面（左面或右面）三个不同的方向看一个物体，然后描绘三张所看到的图，即视图2、从正面看的图形，称为，主视图反映了物体、的位置关系，即反映了物体的长度和高度；3、从上面看到的图形，称为，俯视图反映了物体、的位置关系，即反映了物体的长度和宽度；4、从左侧面看到的图形，称为，左视图反映了物体的、的位置关系，即反映了物体的高度和宽度。
5、画简单几何体的三种视图需注意：（1）主视图、俯视图、左视图三种视图之间的要求可简单用口诀表达为：“主俯长对正，主左高平齐、左俯宽相等”。
如下图所示：（2）看得见部分的轮廓线画成，看不见部分的轮廓线画成；（3）画对称物体视图时，可先画物体的对称轴线，用点划线表示（画好后再擦掉）。
6、物体在光线的照射下，会在地面或墙壁上留下它的影子，这就是投影现象。
平行光线所形成的投影称为。
物体的视图实际上是该物体在平行光线下且光线与投影面垂直时形成的投影。
7、太阳光线可以看成，在阳光下，不同时刻，同一物体的影子长度不同；同一时刻，不同物体的影子长与它们的高度，即两物体影子之比等于。
8、若一束光线是从一点发出的，则这样的光线形成的投影叫做；等高的物体垂直于地面放置时，在灯光下，离点光源近的物体影子，离点光源远的物体影子；当堂练习：1.用平面去截下列几何体，截面的形状不可能．．．是圆的几何体是（）Ａ．球Ｂ．圆锥Ｃ．圆柱Ｄ．正方体2.如图，一个碗摆放在桌面上，则它的俯视图是（）3.下列四个几何体中，主视图、左视图、俯视图完全相同的是( )A．圆锥B．球C．圆柱D．三棱柱4.傍晚，小明陪妈妈在路灯下散步，当他们经过路灯时，身体的影长（）A．先由长变短，再由短变长B．先由短变长，再由长变短C．保持不变D．无法确定5.在一个晴朗的上午，小丽拿着一块矩形木板在阳光下做投影实验，矩形木板在地面上形成的投影不可．．能．是（）△绕直角边AB旋转一周，所得几何体的主视图为（）6.将图、Rt ABC7.如图是小明设计用手电来测量某古城墙高度的示意图.点P处放一水平的平面镜, 光线从点A出发经平面镜反射后刚好射到古城墙CD的顶端C处,已知AB⊥BD，CD⊥BD, 且测得AB=1.2米，BP=1.8米，PD=12米,那么该古城墙的高度是（）A. 6米B. 8米C. 18米D.24米8.如图（1）是一个小正方体的侧面展开图，小正方体从图（2）所示的位置依次翻到第1格、第2格、第3格，这时小正方体朝上一面的字是（）A．奥B．运C．圣D．火9.如图是一个正方体的表面展开图，则图中“加”字所在面的对面所标的字是（）A．北B．京C．奥D．运10.如图是一个几何体的三视图，根据图中提供的数据（单位：cm）可求得这个几何体的体积为( )A．2cm3B．4 cm3C．6 cm3D．8 cm311.如图是由大小相同的正方体木块堆成的几何体的三视图，该几何体中正方体木块的个数是( )A、6个B、5个C、4个D、3个12.如图是某几何体的三视图及相关数据，则判断正确的是（）A．a＞c B．b＞c C．4a2+b2=c2D．a2+b2=c2二、填空题：13.晴朗的早晨、东东和爸爸到广场散步，爸爸的身高是176cm，东东的身高是156cm，在同一时刻爸爸的影长是88cm，那么东东的影长是cm．14.我们知道利用相似三角形可以计算不能直接测量的物体的高度，阳阳的身高是1.6m，他在阳光下的影长是1.2m，在同一时刻测得某棵树的影长为3.6m，则这棵树的高度约为m15.上小学五年级的小丽看见上初中的哥哥小勇用测树的影长和自己的影长的方法来测树高，她也学着哥哥的样子在同一时刻测得树的影长为5米，自己的影长为1米．要求得树高，还应测得16.当物体的某个面平行于投影面时，这个面的正投影与这个面的形状、大小（填“相同”、“不一定相同”、“不相同”之一）17.下列各图中，不是正方体的展开图（填序号）18.展览厅内要用相同的正方体木块搭成一个三视图如图的展台，则此展台共需这样的正方体______块。
