交流接触器知识培训天正集团

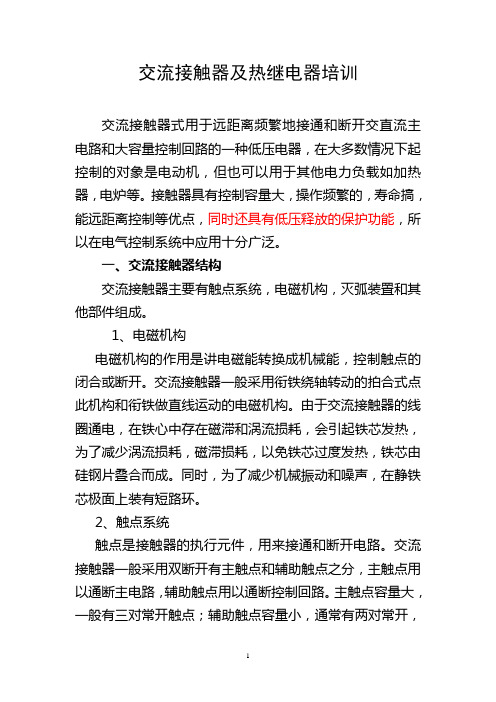

交流接触器及热继电器培训
交流接触器及热继电器培训交流接触器式用于远距离频繁地接通和断开交直流主电路和大容量控制回路的一种低压电器，在大多数情况下起控制的对象是电动机，但也可以用于其他电力负载如加热器，电炉等。
接触器具有控制容量大，操作频繁的，寿命搞，能远距离控制等优点，同时还具有低压释放的保护功能，所以在电气控制系统中应用十分广泛。
一、交流接触器结构交流接触器主要有触点系统，电磁机构，灭弧装置和其他部件组成。
1、电磁机构电磁机构的作用是讲电磁能转换成机械能，控制触点的闭合或断开。
交流接触器一般采用衔铁绕轴转动的拍合式点此机构和衔铁做直线运动的电磁机构。
由于交流接触器的线圈通电，在铁心中存在磁滞和涡流损耗，会引起铁芯发热，为了减少涡流损耗，磁滞损耗，以免铁芯过度发热，铁芯由硅钢片叠合而成。
同时，为了减少机械振动和噪声，在静铁芯极面上装有短路环。
2、触点系统触点是接触器的执行元件，用来接通和断开电路。
交流接触器一般采用双断开有主触点和辅助触点之分，主触点用以通断主电路，辅助触点用以通断控制回路。
主触点容量大，一般有三对常开触点；辅助触点容量小，通常有两对常开，常闭触点，且分布在主触点两侧。
，。
3、灭弧装置容量在10A以上的接触器都有灭弧装置，对于小容量的接触器，采用双断开桥式触点以利于灭弧，其上有陶瓷灭弧罩，对于大容量的交流接触器常采用栅片灭弧。
4、其他部分交流接触器其他部分主要有底座，反力弹簧，缓冲弹簧，触点压力弹簧，传动结构和接线柱。
反力弹簧的作用是当吸引线圈断电时，迅速使主触点和动合辅助触点断开，缓冲弹簧的作用是缓冲衔铁在吸合时对静铁芯和外壳的冲击力；触点压力弹簧的作用是增加动、静触点之间的压力，增大接触面积以降低接触电阻，避免触点由于接触不良而产生过热灼伤，并有减振作用。
5、工作原理交流接触器的工作原理如图1.20所示。
当交流接触器电磁系统中的线圈6、7间通入交流电流以后，铁芯8被磁化，产生大于反力弹簧10弹力的电磁力，将衔铁9吸合。
交流接触器(课用)课件
交流接触器(课用)课件引言交流接触器是一种电器元件，常用于控制交流电路的开关操作。
它是一种电磁继电器的特殊类型，能够实现高效、可靠的控制。
本课件旨在介绍交流接触器的基本原理、结构和工作原理，帮助学生深入理解和掌握该元件的应用。
1. 交流接触器的定义和应用领域1.1 定义交流接触器是一种电气控制装置，通过电磁力作用来控制电路的开关操作。
它能够在控制回路中实现电器的远距离控制，并且具有高可靠性和灵活性。
1.2 应用领域交流接触器广泛应用于以下领域： - 电力系统中的电动机控制 - 自动化系统中的信号传输和控制 - 电磁起爆装置中的控制开关2. 交流接触器的基本结构2.1 线圈交流接触器的线圈是由大量的绕组组成的，能够产生强大的电磁力。
线圈通常由绝缘漆包线绕成，以确保绝缘和安全性能。
2.2 吸引芯交流接触器的吸引芯是由铁磁材料制成的，它能够吸引线圈产生的电磁力，并实现电器的开关操作。
2.3 触点交流接触器的触点用于实现电器开关的控制。
触点通常由导电材料制成，能够承受较大的电流和电压。
触点通常分为主触点和辅助触点两种。
3. 交流接触器的工作原理3.1 吸合过程当交流接触器的线圈通电时，线圈中产生的电磁力会将吸引芯吸引到线圈的磁感应强区域，从而使触点闭合，电路得以通断。
3.2 分离过程当交流接触器的线圈断电时，线圈中的电磁力消失，吸引芯会迅速分离，并使触点打开，电路断开。
3.3 控制信号交流接触器的控制信号通常是由外部电路提供的。
当外部电路满足一定的条件时，控制信号将激活交流接触器的线圈，从而使触点闭合。
4. 交流接触器的性能参数4.1 额定电压和额定电流交流接触器的额定电压和额定电流是指其正常工作状态下能够承受的最大电压和电流。
4.2 联结数量和联结方式交流接触器的联结数量是指可以同时控制的电路数量。
联结方式通常有两种：串联和并联。
4.3 机械寿命和电气寿命交流接触器的机械寿命是指其能够正常工作的总次数，电气寿命是指其触点能够正常开闭的总次数。
接触器产品知识培训讲义PPT文档35页
▪
27、只有把抱怨环境的心情，化为上进的力量，才是成功的保证。——罗曼·罗兰
▪
28、知之者不如好之者，好之者不如乐之者。——孔子
▪
29、勇猛、大胆和坚定的决心能够抵得上武器的精良。——达·芬奇
▪
30、意志是一个强壮的盲人，倚靠在明眼的跛子肩上。——叔本华
谢谢！
35
Байду номын сангаас
接触器产品知识培训讲义
61、辍学如磨刀之石，不见其损，日 有所亏 。 62、奇文共欣赞，疑义相与析。
63、暧暧远人村，依依墟里烟，狗吠 深巷中 ，鸡鸣 桑树颠 。 64、一生复能几，倏如流电惊。 65、少无适俗韵，性本爱丘山。
▪
26、要使整个人生都过得舒适、愉快，这是不可能的，因为人类必须具备一种能应付逆境的态度。——卢梭
交流接触器培训课件.doc
交流接触器1)LC1-D系列(9-620A)2)交流3极接触器LC1-F系列(115-800A)工作制：AC1、AC33)交流3极接触器LC1-B系列(750-1800A)额定电流：6A、9A、12A、18A、25A、32A、38A、40A、50A、65A、80A、95A、115A、150A、170A、205A、245A、300A、410A、475A、620A4)磁力起动器BE1D09-BE1D32控制电压：AC24V、48V、110V、220V、380V电动机功率：4KW、5.5KW、7.5KW、11KW、15KW5)3极可逆接触器LC2-D系列(9A-630A)6)星三角起动器LC3-D系列(9A—400A)7)两极和四极交流接触器LC1-D系列(9A—780A)8)单极、2、3、4极接触器(800-2750A)直流接触器交流接触器主要由四部分组成:(1) 电磁系统,包括吸引线圈、动铁芯和静铁芯;(2)触头系统,包括三组主触头和一至两组常开、常闭辅助触头,它和动铁芯是连在一起互相联动的;(3)灭弧装置,一般容量较大的交流接触器都设有灭弧装置,以便迅速切断电弧,免于烧坏主触头;(4)绝缘外壳及附件,各种弹簧、传动机构、短路环、接线柱等。
1)LP1-D系列(9A-800A)、LP1-F系列(115A-800A)2)2极、4极直流接触器额定电流：9A、12A、18A、25A、32A、40A、10A、65A、80A、115A、150A、185A、225A、265A、330A、400A、500A、630A、800A额定电流：12A、25A、40A、65A、80A、115A、150A、185A、225A、265A、330A、400A、500A、630A、780A控制电压：DC24V、48V、110V、220V、380V控制电压：DC24V、48V、110V、125V、220V、250V、热继电器1)LR2-D系列2)LR9-系列调节范围：0.1-150A调节范围：3A-630A电动机保护空气开关1)GV2-M、GV2-RS系列热保护范围：0.1-32A2)电磁电动机空气开关GV2-LS系列热保护范围：0.4-25A3)电动机起动器(K接触器+GV2)GA2-M系列型号名称技术参数辅助接点LC1-D0610*5NN系列接触器380VAC/6A 2.2KW1NOCA2-DN40*5NN系列中间继电器4NOLR2-D1301NN系列热继电器0.1~0.16ALC1-D0910**CA、D系列接触器、热继电器380V AC/9A 4KWINOCA2-DN40**CD系列中间继电器4NOLR2-D1301CD系列热继电器0.10~0.16AD09-D32适用LA1-DN22C接触器附件--辅助触头2NO+2NC配用LC1-D09-F780 LP1-D09-F780正面安装LA2-DT0C接触器附件---延时头延时通0.1~3SLA9-D09978接触器附件--机械联锁装置D09-D32适用水平安装LA7-D1064接触器附件--热继电器安装支架LR2-D1…适用GB2-GB05空气开关---单极空气开关0.5A导轨安装GB2-CD05空气开关--两极空气开关0.5A导轨安装NSD100 带热磁脱扣器空气开关---三极空气开关25、40、50、63、80、100AGV2-M01C GV2-RS01C空气开关---带热保护三相电动机空气开关热保0.1~0.16AXB2-EA121XB2-E系列按钮(黑)圆型平头按钮1NOXB2-EW3361XB2-E系列-带灯按钮(不含灯泡)(绿)直接式带灯按钮 1NOXB2-ED21XB2-E系列-选择开关二位置选择开关自锁1NO施耐德接触器工作原理：当线圈通电时,静铁芯产生电磁吸力,将动铁芯吸合,由于触头系统是与动铁芯联动的,因此动铁芯带动三条动触片同时动作,主触点闭合,和主触点机械相连的辅助常闭触点断开，辅助常开触点闭合，从而接通电源。
