测控电路之对数、指数电路的温度补偿
常规方法： 选用对管补偿 I s ，选用热敏电阻补偿 U T
具 有 温 度 补 偿 的 对 数 放 大 器
ui V1 : ic1 i1 R1
ui u BE1 U T ln R1 I s1
V2 :
用做温度补偿
UR ic 2 i2 R2
uBE 2
uR U T ln R2 I s 2
对数、指数电路的温度补偿
Diagram
1、对数放大器的原理电路
2、具有温度补偿的对数放大器
3、指数运算的原理电路
4、具有温度补偿的指数运算电路
对 数 放 大 器 的 原 理 电 路 NhomakorabeaIs
——PN结的反向饱和电流
U T ——热电压，T为热力学温度
需 要 温 度 补 偿 的 参 数
运算电路中，I s、U T 都与温度有关，将极大 地影响运算精度，为此必须进行温度补偿。
指 数 运 算 的 原 理 电 路
uo if i Rf
具 有 温 度 补 偿 的 指 数 运 算 电 路
V2 :
V1 :
用做温度补偿
ui
经电阻分压后加在
V1 、V2 两发射结上：
若
取
V1 、 V2 为制作在同一芯片上的对称管，则
则
两发射结上：
uo 通过 R4 、 V2 R5 和热敏电阻 RT 分压后加在 V1 、
若 V1 、 V2 为制作在同一芯片上的对称管，则
I s1 I s 2
选用具有正温度系数的热敏电阻
RT
R4 R5 RT 使得 与温度T成反比，即可实现对U T 的补偿 R5 RT
R4 R5 RT 取 16.7，则 R5 RT

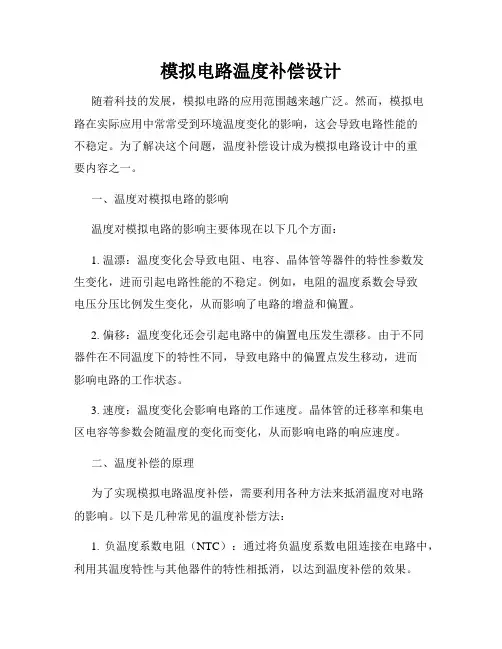

模拟电路温度补偿设计
模拟电路温度补偿设计随着科技的发展，模拟电路的应用范围越来越广泛。
然而，模拟电路在实际应用中常常受到环境温度变化的影响，这会导致电路性能的不稳定。
为了解决这个问题，温度补偿设计成为模拟电路设计中的重要内容之一。
一、温度对模拟电路的影响温度对模拟电路的影响主要体现在以下几个方面：1. 温漂：温度变化会导致电阻、电容、晶体管等器件的特性参数发生变化，进而引起电路性能的不稳定。
例如，电阻的温度系数会导致电压分压比例发生变化，从而影响了电路的增益和偏置。
2. 偏移：温度变化还会引起电路中的偏置电压发生漂移。
由于不同器件在不同温度下的特性不同，导致电路中的偏置点发生移动，进而影响电路的工作状态。
3. 速度：温度变化会影响电路的工作速度。
晶体管的迁移率和集电区电容等参数会随温度的变化而变化，从而影响电路的响应速度。
二、温度补偿的原理为了实现模拟电路温度补偿，需要利用各种方法来抵消温度对电路的影响。
以下是几种常见的温度补偿方法：1. 负温度系数电阻（NTC）：通过将负温度系数电阻连接在电路中，利用其温度特性与其他器件的特性相抵消，以达到温度补偿的效果。
例如，在电压分压电路中，可以将NTC电阻与正温度系数电阻串联，使得整体电阻与温度相关的变化减小。
2. 温度传感器：利用温度传感器测量环境温度，通过反馈系统来实现对电路的温度补偿。
常见的温度传感器有热敏电阻、热电偶等。
3. 补偿电路：设计专门的补偿电路，根据模拟电路在不同温度下的特性变化进行补偿。
例如，可以设计一个自动调节偏置电流的电路，通过对比不同温度下的基准电压进行调整，以实现偏置的自动补偿。
三、温度补偿设计实例为了更好地说明温度补偿设计的实际应用，以温度对电流源电路的影响为例进行分析和设计。
在传统的电流源电路中，温度的变化会导致电流源的输出电流发生偏移。
为了解决这个问题，可以采用温度补偿电路来抵消温度对电流源的影响。
1. 设计温度传感电阻：将一个热敏电阻连接在电流源电路中，用于测量电路的环境温度。
恒流源温度补偿电路
恒流源温度补偿电路一、恒流源温度补偿电路概述恒流源温度补偿电路是一种能够消除温度变化对恒流源性能影响的电路，对于提高恒流源的稳定性和可靠性具有重要意义。
在电子设备中，温度变化往往会导致电路参数发生变化，进而影响设备的性能。
为了克服这一问题，温度补偿电路应运而生。
二、恒流源温度补偿电路原理1.温度对恒流源的影响恒流源的性能指标主要包括输出电流、输出电压和稳定性等。
温度变化会改变恒流源内部元件的参数，从而影响其性能。
例如，半导体材料的导通电阻随温度变化而变化，导致输出电流不稳定。
2.温度补偿原理恒流源温度补偿电路通过改变电路中的补偿参数，使得温度变化对恒流源性能的影响最小化。
常见的温度补偿方法有：采用线性补偿、开关模式补偿、数字补偿等。
三、恒流源温度补偿电路设计1.设计方法设计恒流源温度补偿电路时，首先要分析温度对恒流源性能的影响，然后选择合适的补偿方法，最后通过电路仿真和实验验证补偿效果。
2.设计步骤（1）分析温度对恒流源性能的影响，确定补偿方法。
（2）设计补偿电路，选取元器件。
（3）进行电路仿真，分析补偿效果。
（4）制作样机，进行实验验证。
3.设计注意事项（1）选取合适的元器件，关注其温度特性。
（2）补偿电路与恒流源电路的兼容性。
（3）确保补偿电路的稳定性、可靠性和实用性。
四、恒流源温度补偿电路应用1.应用领域恒流源温度补偿电路广泛应用于各种电子设备中，如电源、传感器、仪器仪表等。
2.应用案例以某型传感器为例，通过设计温度补偿电路，使得传感器在-40℃至120℃的温度范围内，输出信号的稳定性提高了30%。
五、总结与展望恒流源温度补偿电路在提高电子设备性能稳定性和可靠性方面具有重要意义。
随着电子技术的不断发展，温度补偿电路将不断完善和优化，以满足更多应用场景的需求。
对数和指数运算电路
指数运算电路:
基本指数电路
tips:感谢大家的阅读，本文由我司收集整编。仅供参阅！
对数和指数运算电路
对数运算电路
对数电路改进
基本对数电路缺点：
运算精度受温度影响大； 小信号时exp(VD/VT)与1差不多大，所以
误差很大； 二极管在电流较大时伏安特性与PN结伏安特性差别较大，所
以运算只在较小的电流范围内误差较小。
改进电路1：用三极管代替二极管
电路在理想情况下可完全消除温度的影响
改进电路3：实用对数电路
电桥温度补偿
电桥温度补偿随着科技的不断发展，电子设备的应用越来越广泛。
电桥作为一种常见的电子测量仪器，被广泛应用于物理实验、工程测量等领域。
然而，由于环境温度的变化会对电桥的测量结果产生影响，因此需要进行温度补偿。
电桥是一种基于电阻的测量装置，它通过测量电阻的变化来获得所需的物理量。
在电桥中，通过调节电阻值来使电桥平衡，从而得到测量物理量的值。
然而，电阻值会受到温度的影响，导致电桥的测量结果不准确。
因此，需要对电桥进行温度补偿，以消除温度对测量结果的影响。
电桥温度补偿的原理是利用温度对电阻值的影响进行校正。
一般来说，电阻值随着温度的增加而增加，这是由于温度会导致导体的电阻率发生变化。
为了准确测量物理量，需要将电阻值与温度进行关联，并进行补偿。
电桥温度补偿的方法有多种，其中一种常见的方法是使用温度传感器。
温度传感器可以测量环境的温度，并将温度信息转化为电信号。
通过将温度传感器与电桥连接，可以实时监测环境温度的变化，并根据温度的变化对电桥进行补偿。
另一种方法是使用温度补偿电阻。
温度补偿电阻是一种特殊设计的电阻，它的电阻值与环境温度的变化呈现相反的趋势。
通过将温度补偿电阻与电桥连接，可以通过电阻值的变化来对电桥进行温度补偿。
除了以上两种方法，还可以使用软件进行温度补偿。
通过将温度传感器的读数输入到计算机中，利用相应的算法进行温度补偿。
这种方法相对简单方便，但需要编写相应的软件来实现温度补偿功能。
无论是使用哪种方法进行温度补偿，都需要进行相应的校准。
校准的目的是确定电桥在不同温度下的响应特性，以便进行准确的温度补偿。
校准过程中需要使用标准温度源来模拟不同的温度，并记录电桥的输出值。
通过比较实际测量值和标准值，可以确定温度补偿的参数，从而实现准确的温度补偿。
总结起来，电桥温度补偿是为了消除环境温度对电桥测量结果的影响。
可以使用温度传感器、温度补偿电阻或软件等方法进行温度补偿。
在进行温度补偿之前，需要对电桥进行校准，以确定温度补偿的参数。
传感器电路中的温度补偿技术
传感器电路中的温度补偿技术随着科技的进步和应用范围的扩大，传感器在多个领域起着重要的作用。
然而，传感器在测量过程中常常受到温度变化的影响，这可能导致测量数据的误差。
为了解决这个问题，温度补偿技术应运而生。
本文将讨论在传感器电路中应用的温度补偿技术及其原理。
首先，我们需要理解温度对传感器测量结果的影响。
传感器中常见的温度影响因素包括温度引起的电阻变化、电压漂移、信号放大器的温度漂移等。
这些因素可能导致测量结果与实际值之间存在一定的偏差。
因此，温度补偿技术的目标是通过对传感器电路进行设计和控制，减小或消除由温度变化导致的误差。
传感器电路中常用的温度补偿技术包括电桥补偿、差分放大器、热电偶和温度传感器。
下面将逐一介绍这些技术的原理和应用。
电桥补偿是一种常见的传感器温度补偿技术。
电桥补偿通过在传感器电路中添加一个称为补偿电桥的电路来实现。
补偿电桥和主电桥之间的差异可以通过调整电桥的电阻来实现。
当温度变化时，补偿电桥中的电阻值会发生变化，从而通过电桥平衡来消除温度引起的误差。
这种方法通常应用于称重传感器和应变传感器。
差分放大器是另一种常见的传感器温度补偿技术。
差分放大器是一种电路，它可以将输入信号的差异放大到输出信号。
在传感器电路中，差分放大器可以通过将传感器的温度响应与一个参考信号进行比较来实现温度补偿。
通过调整差分放大器的参数，如增益和偏移量，可以使输出信号与温度无关。
热电偶是一种常见的温度传感器，它利用两种不同金属之间的热电效应来测量温度差异。
当两种金属处于不同温度时，它们之间会产生电势差，该电势差可以与温度变化成比例。
传感器电路中常使用差动放大器来处理热电偶的输出信号，并通过参考电势的调整来实现温度补偿。
温度传感器是专门针对温度补偿设计的传感器。
温度传感器可以测量环境温度，并将其作为输入信号传输到传感器电路中。
传感器电路可以根据温度传感器的输出信号进行相应的调整，以消除由温度变化导致的误差。
总结起来，温度补偿技术在传感器电路中扮演着重要的角色。
电桥温度补偿的原理
电桥温度补偿的原理
电桥温度补偿原理是为了消除电桥传感器在温度变化时产生的误差。
当使用电桥进行测量时，传感器的电阻值会随温度的变化而发生变化，因此会影响到电桥的平衡。
为了消除这种误差，可以采用温度补偿的方法。
温度补偿可以通过以下两种方式实现：
1. 使用温度感应器：在电桥电路中加入一个温度感应器，用于测量环境温度，并将其信号与电桥的输出信号进行比较。
当温度发生变化时，温度感应器的信号也会相应变化，通过比较这两个信号，可以得出温度对电桥平衡的影响，并进行相应的补偿调整，使电桥保持平衡。
2. 使用温度补偿电路：在电桥电路中加入一个专门的温度补偿电路，该电路可以根据传感器的温度变化自动调整电桥的输出，实现温度补偿。
这种温度补偿电路通常使用运算放大器等元件来实现，通过对电桥输出信号的处理，将温度在电桥平衡上的影响进行补偿。
总之，电桥温度补偿的原理是通过测量温度或者使用温度补偿电路，对电桥的输出进行调整，以消除温度变化对电桥平衡的影响，从而提高温度测量的准确性。
ntc热敏电阻温度补偿原理
ntc热敏电阻温度补偿原理
NTC热敏电阻温度补偿是指通过对NTC热敏电阻的电阻-温度特性进行调整，使其在不同温度下表现出较稳定的电阻值。
NTC热敏电阻的电阻值与温度呈现负温度系数关系，即温度
升高，电阻值降低；温度降低，电阻值升高。
但是，由于
NTC热敏电阻的电阻-温度特性是非线性的，在实际应用中可
能会引起温度测量误差。
为了减小温度测量误差，需要对NTC热敏电阻进行温度补偿。
一种常见的温度补偿方法是使用一个电阻网络和一个稳定的电源电压，通过改变电阻网络中的电阻值来补偿NTC热敏电阻
的电阻-温度特性。
具体原理为：在NTC热敏电阻电路中，将NTC热敏电阻与一个固定的电阻串联，并以稳定的电源电压为电路供电。
当电路中有电流通过时，根据欧姆定律，电阻越大，电流越小。
通过改变串联电阻的取值，可以调整整个电路的总电阻值，从而得到所需要的电流值。
在基准温度下，使用温度传感器测量NTC热敏电阻的电阻值，并记录下来。
在其他温度下，同样使用温度传感器测量NTC
热敏电阻的电阻值，然后使用串联电阻网络调整整个电路的总电阻值，使得电流值保持在基准温度时的电流值。
这样就实现了温度补偿，使得NTC热敏电阻在不同温度下表现出稳定的
电阻值。
总之，NTC热敏电阻温度补偿原理是通过改变串联电阻的取值，调整整个电路的总电阻值，使得NTC热敏电阻在不同温度下表现出稳定的电阻值。
这样可以减小温度测量误差，提高测量精度。
热敏电阻温度补偿
热敏电阻温度补偿热敏电阻是一种能够根据温度变化而改变电阻值的元件。
在许多电子设备和工业控制系统中，热敏电阻被广泛应用于温度测量和控制。
然而，由于热敏电阻的特性，其电阻值在不同温度下变化不一致，这给温度测量带来了一定的误差。
为了解决这个问题，我们需要进行热敏电阻的温度补偿。
热敏电阻的温度补偿是一种校正方法，通过对热敏电阻的电阻-温度特性进行分析和修正，来减小温度测量的误差。
其基本原理是在测量过程中，通过补偿电路对热敏电阻的电阻值进行修正，使之更接近实际温度值。
为了实现热敏电阻的温度补偿，我们需要先了解热敏电阻的电阻-温度特性。
一般来说，热敏电阻的电阻值随温度的升高而增加，但增加的速率并不是线性的。
不同类型的热敏电阻有不同的电阻-温度特性曲线，如负温度系数（NTC）热敏电阻和正温度系数（PTC）热敏电阻。
在进行热敏电阻的温度补偿时，我们需要根据具体的热敏电阻类型来选择合适的补偿方法。
对于NTC热敏电阻，常见的补偿方法是使用电阻-温度特性曲线来建立补偿表，并通过软件或硬件实现对电阻值的修正。
而对于PTC热敏电阻，补偿方法则相对简单，一般通过串联电阻来修正电阻值。
在进行热敏电阻温度补偿时，我们还需要考虑一些影响因素。
首先，热敏电阻的温度补偿必须在合适的温度范围内进行，以保证补偿的准确性。
其次，热敏电阻的周围环境温度也会对测量结果产生影响，因此需要在设计中考虑环境温度的影响并进行相应的补偿。
除了以上提到的基本原理和方法外，热敏电阻的温度补偿还有一些其他的技术和策略。
例如，可以通过对热敏电阻的电阻-温度特性进行模型拟合，来实现更精确的补偿。
此外，还可以结合其他温度传感器，如热电偶或热电阻，来进行双重测量和校准，提高温度测量的准确性。
热敏电阻温度补偿是一项重要的技术，可以有效提高温度测量的精度和准确性。
通过对热敏电阻的电阻-温度特性进行分析和修正，可以减小温度测量误差，提高系统的可靠性和稳定性。
在实际应用中，我们需要根据具体的情况选择合适的补偿方法和策略，并进行相应的校准和调试，以确保温度测量的准确性和可靠性。
ntc补偿电阻
ntc补偿电阻NTC补偿电阻是一种用于温度补偿的电阻器件。
在电子电路中，温度是一个重要的影响因素，会导致电子元器件的性能发生变化。
为了准确地测量和控制电路中的温度，需要使用补偿电阻来调整电路的工作状态。
NTC补偿电阻的全称是Negative Temperature Coefficient Resistor，即负温度系数电阻。
它的特点是随着温度的升高，电阻值会逐渐减小。
这样的特性使得NTC补偿电阻可以用来对温度进行补偿，使电路的工作稳定。
在温度补偿的应用中，NTC补偿电阻通常与其他元器件配合使用。
例如在温度传感器中，NTC补偿电阻可以与热敏电阻串联，通过对电路的调整来实现温度的精确测量。
当温度升高时，NTC补偿电阻的电阻值减小，可以通过测量电阻值的变化来得到温度的变化情况。
除了温度传感器，NTC补偿电阻还可以应用于温度控制和温度补偿电路中。
例如在恒温器中，可以通过调整NTC补偿电阻的电阻值来控制温度的变化，从而实现对环境温度的稳定控制。
此外，在一些精密仪器中，也可以通过使用NTC补偿电阻来补偿电子元器件在不同温度下的性能差异，提高仪器的精确度和稳定性。
与其他电阻器件相比，NTC补偿电阻的特性使得其在温度补偿应用中更加适用。
其主要优势包括温度响应快、温度范围广、精度高等。
此外，NTC补偿电阻体积小、重量轻，便于安装和集成到各种电路中。
然而，NTC补偿电阻也存在一些限制和注意事项。
首先，NTC补偿电阻的温度特性是非线性的，需要根据具体的应用来选择合适的电阻值和工作范围。
其次，NTC补偿电阻对温度的响应时间有一定的限制，不能在瞬时温度变化较大的场合使用。
此外，NTC补偿电阻本身也会产生一定的热功耗，需要在设计时考虑散热和功耗的问题。
NTC补偿电阻是一种重要的电子元器件，用于温度补偿和控制的应用中。
它的特性使得电路在不同温度下能够稳定工作，提高了系统的可靠性和精确度。
在实际应用中，需要根据具体的需求选择合适的NTC补偿电阻，并合理设计电路，以确保其正常工作和可靠性。
第二章温度补偿
非电量电测技术
二、交流电桥
讨论：
➢ 输出电压U0有两个分量： • 前一个分量的相位与输入电源电压U同相，叫同相分量； • 后一个分量的相位与电源U的相位相差900，叫正交分量。 • 两个分量均是 ΔR 的调幅波，若采用普通二极管检波电路 无法检测出调制信号ΔR ，必须采用相敏检波电路。 • 相敏检波器只检出同相分量和反相的调制信号，对正交分 量不起检波作用，只起到滤除作用。
lgslo t
则电阻丝产生的附加应变为：
2t
l lo
g
s
t
.
第二章 应变式传感器
非电量电测技术
➢ 因试件使应变片电阻产生附加形变造成的电阻变化
R t2R 0 k gs t
温度变化Δt时引起总的电阻变化△Rt
R t R t 1 R t 2 R 0 t t R 0 kg s t
.
交流电桥
第二章应变式传感器
非电量电测技术
二、交流电桥
交流电桥平衡条件：Z1Z4Z2Z30 Z& 1/Z& 2Z& 3/Z& 4
设各桥臂阻抗: ZrjxZej
式中：x—电抗、r—电阻、Z—复数的模、φ—幅角
用指数形式代入得到交流电桥平衡条件，需满足两个方程式：
• 对臂复数的模积相等，幅角之和相等。
|Z1||Z4||Z2||Z3|
1423
.
第二章应变式传感器
非电量电测技术
二、交流电桥
交流电桥输出：
U & 0 U (1 Z 1 (/Z Z 4 1 / Z Z 3 )2 /( Z 1 Z )1 /(1 Z 1 )Z 4/Z 3 )
已知 Z1Z2Z3Z4 忽略分母项 Z 1
交流单桥输出：
