钢坯连轧生产线
热连轧带钢生产现状及发展趋势
热连轧带钢生产现状及发展趋势
热连轧带钢，听上去是不是有点生硬？它就像是钢铁世界里的“明星”，可是没有那么高调，也没有那么人尽皆知。说白了，就是把钢材通过一种特殊的热加工方式处理出来，变得又薄又结实，又平滑，特别适合做各种各样的用途。像汽车、家电、建筑材料等，都是它的“老朋友”。可以说，没有它，咱们的日常生活都得少了很多现代化的气息。也许你没怎么注意，但这些看似平凡的带钢，其实已经悄悄走进了咱们的生活。
热连轧带钢的生产过程不简单，得经过一系列复杂的工艺。钢坯要经过加热炉的“洗礼”，那炉子里面可是火热得很，得让钢坯达到一定温度，才能顺利进入轧机。这时候，钢坯被轧机轧成薄片，宽度、厚度都可以根据需要调控，真是“一寸长，一寸强”。这种过程就像是在钢铁的世界里，给钢材做了一次“美容”——变得更加平整、光滑，而且强度也大大提高了。
说到这里，大家可能会觉得这不就是个简单的机械操作嘛，哪里有那么复杂？可事实是，热连轧带钢的生产过程可不止是轧一轧那么简单。你要保证每一步都精准无误，稍微偏差一点，成品的质量就大打折扣。尤其是温度的控制，得说是“高精尖”了。温度过高，钢材就容易出现裂纹；温度过低，又会影响带钢的质量，甚至导致产品不合格。操作工人和设备都得齐心协力，才能生产出高质量的热连轧带钢。
不过，随着科技的进步，热连轧带钢的生产已经不像以前那么“费劲”。现在的设备越来越先进，自动化程度也越来越高，很多原本需要人工操作的环节，已经被智能化的机器替代了。大家都知道，现在的工厂，不光是“钢铁之城”，更是“高科技工厂”。但即便如此，还是得有经验丰富的操作员在旁边盯着，毕竟科技再先进，人心可不能代替呀。
聊到这儿，不得不提的是热连轧带钢未来的“发展趋势”。现在，随着市场需求的不断变化，大家对带钢的要求越来越高。简单的光滑表面和标准尺寸已经不够，越来越多的高附加值产品开始走俏，比如一些特殊用途的带钢，可能要求更高的强度、更好的耐腐蚀性，甚至还有一些环保要求。想当年，钢铁工业可没这么“挑剔”，但现在竞争压力大了，必须得“与时俱进”才能立于不败之地。
(完整版)棒材生产流程
轧钢生产工艺流程
1、棒材生产线工艺流程
钢坯验收→加热→轧制→倍尺剪切→冷却→剪切→检验→包装→计量→入库
(1)钢坯验收〓钢坯质量是关系到成品质量的关键，必须经过检查验收。
①、钢坯验收程序包括：物卡核对、外形尺寸测量、表面质量检查、记录等。
②、钢坯验收依据钢坯技术标准和内控技术条件进行，不合格钢坯不得入炉。
(2)、钢坯加热
钢坯加热是热轧生产工艺过程中的重要工序。
①、钢坯加热的目的
钢坯加热的目的是提高钢的塑性，降低变形抗力，以便于轧制；正确的加热工艺，还可以消除或减轻钢坯内部组织缺陷。钢的加热工艺与钢材质量、轧机产量、能量消耗、轧机寿命等各项技术经济指标有直接关系。
②、三段连续式加热炉
所谓的三段即：预热段、加热段和均热段。
预热段的作用：利用加热烟气余热对钢坯进行预加热，以节约燃料。（一般预加热到300～450℃）
加热段的作用：对预加热钢坯再加温至1150～1250℃，它是加热炉的主要供热段，决定炉子的加热生产能力。
均热段的作用：减少钢坯内外温差及消除水冷滑道黑印，稳定均匀加热质量。
③、钢坯加热常见的几种缺陷
a、过热
钢坯在高温长时间加热时，极易产生过热现象。钢坯产生过热现象主要表现在钢的组织晶粒过分长大变为粗晶组织，从而降低晶粒间的结合力，降低钢的可塑性。
过热钢在轧制时易产生拉裂，尤其边角部位。轻微过热时钢材表面产生裂纹，影响钢材表面质量和力学性能。
为了避免产生过热缺陷，必须对加热温度和加热时间进行严格控制。
b、过烧
钢坯在高温长时间加热会变成粗大的结晶组织，同时晶粒边界上的低熔点非金属化合物氧化而使结晶组织遭到破坏，使钢失去应有的强度和塑性，这种现象称为过烧。
过烧钢在轧制时会产生严重的破裂。因此过烧是比过热更为严重的一种加热缺陷。过烧钢除重新冶炼外无法挽救。
避免过烧的办法：合理控制加热温度和炉内氧化气氛，严格执行正确的加热制度和待轧制度，避免温度过高。
五连轧机生产工艺流程
五连轧机生产工艺流程

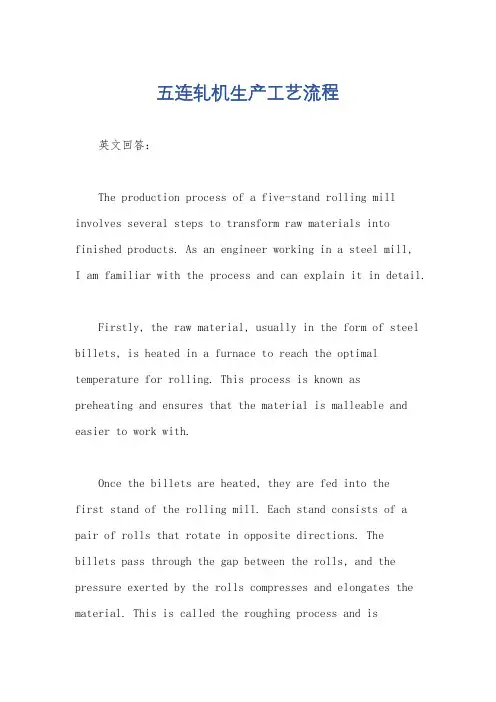

英文回答：
The production process of a five-stand rolling mill
involves several steps to transform raw materials into
finished products. As an engineer working in a steel mill,
I am familiar with the process and can explain it in detail.
Firstly, the raw material, usually in the form of steel
billets, is heated in a furnace to reach the optimal
temperature for rolling. This process is known as
preheating and ensures that the material is malleable and
easier to work with.
Once the billets are heated, they are fed into the
first stand of the rolling mill. Each stand consists of a
pair of rolls that rotate in opposite directions. The
billets pass through the gap between the rolls, and the
pressure exerted by the rolls compresses and elongates the
material. This is called the roughing process and is repeated in subsequent stands to further reduce the
轧钢生产工艺流程介绍
轧钢生产工艺流程介绍
1、棒材生产线工艺流程
钢坯验收→加热→轧制→倍尺剪切→冷却→剪切→检验→包装→计量→入库
(1)钢坯验收〓钢坯质量是关系到成品质量的关键，必须经过检查验收。
①、钢坯验收程序包括：物卡核对、外形尺寸测量、表面质量检查、记录等。
②、钢坯验收依据钢坯技术标准和内控技术条件进行，不合格钢坯不得入炉。
(2)、钢坯加热
钢坯加热是热轧生产工艺过程中的重要工序。
①、钢坯加热的目的
钢坯加热的目的是提高钢的塑性，降低变形抗力，以便于轧制；正确的加热工艺，还可以消除或减轻钢坯内部组织缺陷。钢的加热工艺与钢材质量、轧机产量、能量消耗、轧机寿命等各项技术经济指标有直接关系。
②、三段连续式加热炉
所谓的三段即：预热段、加热段和均热段。
预热段的作用：利用加热烟气余热对钢坯进行预加热，以节约燃料。（一般预加热到300～450℃）
加热段的作用：对预加热钢坯再加温至1150～1250℃，它是加热炉的主要供热段，决定炉子的加热生产能力。
均热段的作用：减少钢坯内外温差及消除水冷滑道黑印，稳定均匀加热质量。
③、钢坯加热常见的几种缺陷
a、过热
钢坯在高温长时间加热时，极易产生过热现象。钢坯产生过热现象主要表现在钢的组织晶粒过分长大变为粗晶组织，从而降低晶粒间的结合力，降低钢的可塑性。 过热钢在轧制时易产生拉裂，尤其边角部位。轻微过热时钢材表面产生裂纹，影响钢材表面质量和力学性能。
为了避免产生过热缺陷，必须对加热温度和加热时间进行严格控制。
b、过烧
钢坯在高温长时间加热会变成粗大的结晶组织，同时晶粒边界上的低熔点非金属化合物氧化而使结晶组织遭到破坏，使钢失去应有的强度和塑性，这种现象称为过烧。
过烧钢在轧制时会产生严重的破裂。因此过烧是比过热更为严重的一种加热缺陷。过烧钢除重新冶炼外无法挽救。
避免过烧的办法：合理控制加热温度和炉内氧化气氛，严格执行正确的加热制度和待轧制度，避免温度过高。
棒材连轧生产线切分轧制实践
２００２年第２期 柳钢科技 １３
棒材连轧生产线切分轧制实践
罗庆革吴春平
（小型厂）
提 要本文介绍了柳钢小型厂切分轧制的孔型设计、导卫装置的设计特点，以及生产应用
情况，并针对生产中出现的一系列问题所采取的改进措施。
关键词轧钢棒材切分轧制
１前言
柳钢小型厂二小轧是在１９９９年由原６５０
厂改造为连续棒材生产线的，生产 １２ｒａｍ－
４０ｒａｍ规格螺纹钢和圆钢。２０００年投产后轧制
小规格时，存在着产量低、能耗高、成本高的问
题，无法有效发挥和匹配轧机能力、均衡各规
格产品的产量。针对这一问题，我们决定对小
规格产品应用切分轧制技术，并自主设计开
发，２０００年１Ｏ月开始工艺设计，目前已成功实
现了 １２ｒａｍ、 １４ｒａｍ带肋钢筋的双线切分。
２主要设备概况
（１） 原６５０厂三段连续推钢式加热炉二
座，双炉加热能力８０ｔ／ｈ，，钢坯尺寸１５０ｍｉｎｘ
１ ５０ｍｍｘ３２５０ｍｍ。
（２）全国产化连续式布置轧机１９架，其中
粗轧机组７架（ ５６Ｏｍｍ×４＋ ４７５ｍｍ×３）；中轧机
组６架（０４１０ｍｍｘ６），粗、中轧机均为二辊闭口
式水平￣ＬＴＪＬ；精轧６架（￣１３５０ｍｍｘ６），为短应力
线轧机，平立交替布置，其中第１７架为平立可
转换轧机．每架轧机均南单个直流电机拖动，
成 机架最高线速度１７ｍ／ｓ。
量液芯矫直。
５ 效 果
生产实践表明．经过采取措施后，板坯ｑ１
心裂纹得到有效控制，中板轧后分层退废率
ｆｔｌ ｌ９９８年的０．１】７ｒ／ｆ降至２００１年的０．０ｌ】％， （３）９．５ｍ￣９０ｍ步进齿条式冷床一座。
（４）粗轧机组后１ 飞剪为曲柄启／停式，
最大剪切断面０６４ｍｍ；中轧机组后２ 飞剪为
回转肩／停式，最大剪切断面０５０ｍｍ；３ 倍尺
剪为曲柄启／停式，最大剪切断面为０４０ｍｍ
３孔型系统的选型和设计特点
目前国内切分轧制的孔型系统有多种形
式，根据国内生产厂的一些实践经验，我们选

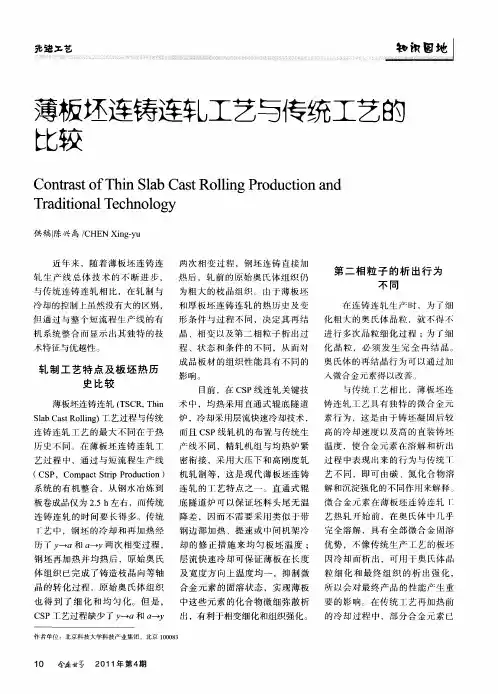

薄板坯连铸连轧工艺与传统工艺的比较
进工艺
薄板坯连铸连轧工艺与传统工艺的
比较
Ｃｏｎｔｒａｓｔ ｏｆ Ｔｈｉｎ Ｓｌａｂ Ｃａｓｔ Ｒｏｌｌｉｎｇ Ｐｒｏｄｕｃｔｉｏｎ ａｎｄ
Ｔｒａｄｉｔｉｏｎａｌ Ｔｅｃｈｎｏｌｏｇｙ
供稿『陈兴禹／ＣＨＥＮ Ｘｉｎｇ—ｙｕ
近年来，随着薄板坯连铸连 轧生产线总体技术的不断进步，
与传统连铸连轧相比，在轧制与
冷却的控制上虽然没有大的区别，
但通过与整个短流程生产线的有 机系统整合而显示出其独特的技
术特征与优越性。
轧制工艺特点及板坯热历 史比较
薄板坯连铸连轧（ＴＳＣＲ，Ｔｈｉｎ Ｓｌａｂ Ｃａｓｔ Ｒｏｌｌｉｎｇ１工艺过程与传统
连铸连轧工艺的最大不同在于热
历史不同。在薄板坯连铸连轧丁
艺过程中，通过与短流程生产线
（ＣＳＰ，Ｃｏｍｐａｃｔ Ｓｔｒｉｐ Ｐｒｏｄｕｃｔｉｏｎ） 系统的有机整合，从钢水冶炼到
板卷成品仅为２．５ ｈ左右，而传统 连铸连轧的时间要长得多。传统
＿『 艺中，钢坯的冷却和再加热经
历了ｙ—ａ和ｄ一），两次相变过程，
钢坯再加热并均热后，原始奥氏
体组织已完成了铸造枝晶向等轴
晶的转化过程，原始奥氏体组织
也得到了细化和均匀化。但是，
ＣＳＰ工艺过程缺少了），一 和口一
作者单位：北京科技大学科技产业集团，北京１０００８３
１０ 燕ｌ管誊 ２０１ １年第４期 两次相变过程，钢坯连铸直接加 热后，轧前的原始奥氏体组织仍
为粗大的枝晶组织。由于薄板坯
和厚板坯连铸连轧的热历史及变
形条件与过程不同，决定其再结 晶、相变以及第二相粒子析出过
程、状态和条件的不同，从而对
成品板材的组织性能具有不同的
影响。
目前，在ＣＳＰ线连轧关键技 术中，均热采用直通式辊底隧道
炉，冷却采用层流快速冷却技术，
而且ＣＳＰ线轧机的布置与传统生
产线不同，精轧机组与均热炉紧
密衔接，采用大压下和高刚度轧 机轧制等，这是现代薄板坯连铸 连轧的Ｔ艺特点之一。直通式辊
底隧道炉可以保证坯料头尾无温 降差，因而不需要采用类似于带
连轧简介
连轧简介
一、发展与现状
轧钢厂连轧车间（前身长钢连轧厂）是1985年6月经山西省经委批准，通过中国信托投资公司与英国意巴斯高公司引进一套安装在意大利布里西亚RM13和RM14车间的二手设备，于1986年在长钢落户，是一套半连轧生产线，产品覆盖Φ6mm～16mm棒、线材，双线设计年产量18万吨，当初因工艺、设备、技术管理等诸多因素影响，生产未能顺行，后针对暴露出的种种问题，先后对原燃煤加热炉、二粗轧、精整检包台架、电气控制等进行技术改造，合理调整产品结构，专业化生产Φ10mm～16mm棒材，采用单线轧制工艺，使1998年产量首次突破18万吨。1999年以后，为挖潜设备能力，增加效益，又先后对粗轧五连轧实施改造，对Φ12mm、Φ14mm热轧带肋钢筋实施了双线切分轧制技术，并将加热炉改为高、焦炉煤气混烧。通过一系列改进，尤其是双线切分轧制技术的应用，使得连轧的产能得到了量的飞跃，已将连轧年产能力提升至40万吨以上。如今主要生产产品为Φ12mm～16mm棒材，品种涉及热轧带肋钢筋HRB335、HRB400、HRB500等高强度低合金钢、可生产低成本穿水带肋钢筋、热轧圆钢Q235及光圆钢筋HPB300、45#碳圆及40Cr圆钢等。目前，由于轧钢厂产品结构调整及钢材的理论重量交货，连轧车间承担了旧区降本增效较重的任务，将生产重心放在了小规格螺纹钢的稳定工作中，因此，针对Φ12mm热轧带肋钢筋的控制、调整及生产稳定上做了大量的工作和探索，为长钢公司的生存发展贡献着一份力量。 二、工艺流程
连铸坯规格：断面尺寸150×150mm，长度为3700mm～4100mm。
连铸坯经汽车运至车间原料跨垛位存放，原料跨夹坯钳行车将连铸坯成批吊运到连铸坯上料台架，经由上料台架送上入炉辊道，进入加热炉加热。不合格钢坯由夹坯钳进行剔除，再由天车吊入原料跨固定垛位存放。
连铸坯在三段连续式推钢加热炉内被加热至1050～1150℃。根据轧制节奏，推钢机构将钢坯送至炉头，由顶钢机顶出炉内，运至机前辊道喂入轧机区轧制。
四连轧带钢机组工作原理
四连轧带钢机组工作原理
朋友，今天咱就来唠唠四连轧带钢机组的工作原理，可有趣着呢！
咱先得知道带钢是啥，带钢就像是长长的、薄薄的钢带子，在好多地方都能用得上，像建筑、汽车制造这些行业都离不开它。那四连轧带钢机组呢，就是把钢坯变成这种带钢的神奇设备。
这机组啊，最开始有个加热炉。你可以把钢坯想象成一块大面包，不过这个面包是钢铁做的啦。这个加热炉就像是一个超级大烤箱，把钢坯加热得红红的、软软的，就像把面包烤得香香软软一样。为啥要加热呢？因为热的钢坯就像听话的小娃娃，比较容易被加工变形呀。
加热后的钢坯就被送到粗轧机那里。粗轧机就像是一个大力士，有两个大轧辊，这两个轧辊就像两个超级大滚轮。钢坯从这两个轧辊中间穿过的时候，就被狠狠地压了一下，一下子就变瘦了、变长了。就好比你用手把一块软软的橡皮泥压扁拉长一样，是不是很神奇呢？不过粗轧机可不止压一次哦，它会来回压几次，让钢坯逐步变成想要的形状。
然后呢，这个经过粗轧的钢坯就来到了四连轧机这里。这四连轧机可不得了，就像一个接力团队。它有四个轧机，一个接一个地对钢坯进行轧制。第一个轧机先给钢坯来个小改变，让它变得更接近带钢的形状，然后第二个轧机接着加工，进一步让它变瘦变长。第三个轧机也不示弱，继续对钢坯进行精细的轧制，等到第四个轧机的时候，钢坯就基本变成我们想要的带钢模样啦。这四个轧机就像是四个小伙伴，齐心协力地把钢坯变成漂亮的带钢。
在这个轧制的过程中啊，还有冷却系统呢。因为轧辊和钢坯在轧制的时候会产生好多热量，就像你跑步跑久了会发热一样。这个冷却系统就像一个小空调，给轧辊和带钢降温，让它们能好好工作，不至于因为太热而出现问题。
轧制好的带钢还不能就这么结束旅程呢。后面还有精整工序。精整就像是给带钢做最后的美容和检查。会把带钢裁剪到合适的长度，把边缘修剪得整整齐齐的，就像给小姑娘梳头发一样，要一丝不苟。而且还会检查带钢有没有什么缺陷，要是有小瑕疵，就像脸上有个小痘痘一样，得想办法处理掉。
宝钢热连轧工艺流程(一)
宝钢热连轧工艺流程(一)
宝钢热连轧工艺
引言
• 热连轧是宝钢公司的核心生产工艺之一，它是将加热后的钢坯进行连续轧制，制成所需的板材或线材。
工艺流程
1. 钢坯配料
– 从仓库中取出所需的钢坯，并进行配料。
– 配料包括选择合适的钢种和计算相应比例的不同钢坯。
2. 预处理
– 将钢坯送入预处理设备中。
– 预处理设备对钢坯进行加热，提高其塑性，为后续轧制工艺做准备。
3. 粗轧
– 加热后的钢坯经过粗轧机组进行轧制。
– 粗轧机组通过辊间的力和冷却设备对钢坯进行塑性变形。
4. 中轧 – 经过粗轧后的板材进入中轧机组。
– 中轧机组通过多道次的轧制，进一步降低板材的厚度和宽度。
5. 精轧
– 经过中轧后的板材进入精轧机组。
– 精轧机组通过多道次的轧制，进一步提高板材的平整度和表面质量。
6. 除去硫气
– 精轧后的板材进入除去硫气工序。
– 除去硫气的目的是降低板材中的硫含量，提高钢材的质量。
7. 最终检测
– 经过所有工艺步骤后，将板材送入最终检测设备中。
– 最终检测设备对板材的尺寸、表面质量等进行检测，确保产品符合标准。
8. 储存和运输
– 合格的板材经过检测后，将根据要求进行分类、储存和运输。
– 运输过程中需注意防止板材的碰撞和损坏。 结论
• 宝钢热连轧工艺是一套完整的连续轧制工艺流程，经过配料、预处理、粗轧、中轧、精轧、除去硫气、最终检测等步骤，生产出具有高质量的板材和线材产品。该工艺流程经过多年的实践和优化，为宝钢公司赢得了良好的声誉。
钢坯配料
• 钢坯配料是宝钢热连轧工艺的第一步。在这个步骤中，宝钢公司必须选择适合的钢种，并计算不同钢坯的比例。
• 钢坯配料涉及到对不同钢种的了解和对产品要求的准确把握。宝钢公司根据市场需求和产品质量要求，合理选择激光材料和定向压铸材料等不同的钢坯。
• 通过合理的配料，宝钢公司可以满足市场需求，同时最大限度地利用原材料，提高生产效率。
无头轧制技术
无头轧制
无头轧制技术是指将粗轧后的带坯在中间辊道上焊合起来，并连续不断地通过精轧机的一种技术。
传统的板带热连轧精轧机组生产均以单块中间坯进行轧制，因此，不可避免地要经过进精轧机组时的穿带、加速轧制、减速轧制、抛钢、甩尾等一系列过程。由此发生的尺寸公差和力学性能的不均匀性很难在原有工艺框架内得到解决。热轧带无头轧制新技术正是解决这些问题的一项重要的技术突破。在传统热连轧中，板坯是在精轧机中一块一块地轧制的，带钢的头部在出了精轧机到卷取机之前的这段长度上以及尾部出精轧机后的这段长度上处于无张力的状态，造成每一卷带钢的头尾部分尺寸公差和板形难以保证。同时，单块坯轧制时因尾部无张力，故在精轧机架间常发生甩尾形成2~3层折迭咬入，从而产生轧辊表面裂纹和压痕伤。而无头轧制是将大约10块带坯在出粗轧机后的中间辊道上头尾焊合在一起，接着进入精轧机中连续轧制，带坯在恒张力下轧制，因此几何精度和板形不良的比例大幅度下降。无头轧制因穿带和抛尾的减少，可以做到稳定的润滑轧制。与此同时，稳定的润滑轧制可使轧制力降低，因而可在较低温度下进行轧制，生产出具有良好深冲性能的带钢，并可降低能源消耗。
应用
无头轧制法主要应用在型材、盘条和带材的连续轧制生产上。
优点是：(1)可大幅度提高盘条的盘重和轧机产量。由于消除了每根轧件在各机架咬入瞬间引起的动态降速，连轧过程稳定，张力波动减小，从而为进一步提高轧制速度创造了条件；由于消除了两根相邻轧件之间的间隙时间，轧机利用率显著提高，除换辊和检修外，连续轧制时间可达几个昼夜，轧机作业率可达90%以上，生产能力提高10%～12%；盘条的盘重可根据要求用飞剪任意调节；(2)消除了咬入时因堆拉钢造成的断面尺寸超差和中间轧废，并大量减少切头、切尾的金属消耗，从而使金属收得率提高3%以上，产品质量也得以提高。当采用钢坯首尾对焊法连续供坯时，焊缝质量良好，各项性能指标与母材基本一致；(3)减少了温度较低的轧件头、尾部分对轧辊和导卫装置的频繁冲击，减少了轧辊磨损，有利于轧机及其传动装置的平稳运转；(4)在实现连续酸洗、动态变规格轧制、连续退火和精整的带钢全连续化冷轧生产线上，为生产高品质、低消耗、多规格的带钢创造了条件(见冷轧板带生产)；(5)连续稳定的轧制给整个生产过程的自动控制创造了有利条件。
