环氧树脂胶的组成材料
LED封装所使用环氧树脂胶的组成材料
一般使用的封装胶粉中除了环氧树脂之外，还含有硬化剂、促进剂、抗燃剂、偶合剂、脱模剂、填充料、颜料、润滑剂等成分，现分别介绍如下：
1 环氧树脂(EPOXY RESIN)
使用在封装塑粉中的环氧树脂种类有双酚A系(BISPHENOL-A)、NOVOLAC EPOXY、环状脂肪族环氧树脂(CYCLICALIPHATIC EPOXY)、环氧化的丁二烯等。封装塑粉所选用的环氧树脂必须含有较低的离子含量，以降低对半导体芯片表面铝条的腐蚀，同时要具有高的热变形温度，良好的耐热及耐化学性，以及对硬化剂具有良好的反应性。可选用单一树脂，也可以二种以上的树脂混合使用。
2 硬化剂(HARDENER)
在封装塑粉中用来与环氧树脂起交联(CROSSLINKING)作用的硬化剂可大致分成两类:
(1)酸酐类(ANHYDRIDES);
(2)酚树脂(PHENOLICNOVOLAC)。
以酚树脂硬化和酸酐硬化的环氧树脂系统有如下的特性比较： ●弗以酚树脂硬化的系统的溢胶量少，脱模较易，抗湿性及稳定性均较酸酐硬化者为佳； ●以酸酐硬化者需要较长的硬化时间及较高温度的后硬化(POSTCURE)； ●弗以酸酐硬化者对表面漏电流敏感的元件具有较佳的相容性； ●费以酚树脂硬化者在150-175~C之间有较佳的热稳定性，但温度高于175~(2则以酸酐硬化者为佳。
硬化剂的选择除了电气性质之外，尚要考虑作业性、耐湿性、保存性、价格、对人体安全性等因素。 3 促进剂(ACCELERATO OR CATALYST)
环氧树脂封装塑粉的硬化周期(CURING CYCLE)约在90-180秒之间，必须能够在短时间内硬化，因此在塑粉中添加促进剂以缩短硬化时间是必要的。
现在大量使用的环氧树脂塑粉，由于内含硬化剂、促进剂，在混合加工(COMPOUNDING)后已成为部分交联的B-STAGE树脂。在封装使用完毕之前塑粉本身会不断的进行交联硬化反应，因此必须将塑粉贮存于5℃以下的冰柜中，以抑制塑粉的硬化速率，并且塑粉也有保存的期限。如果想制得不用低温保存，且具有长的保存期限(LNOG SHELFLIFE)的塑粉，则一定要选用潜在性促进剂(LATENT CATALYST)，这种促进剂在室温中不会加速硬化反应，只有在高温时才会产牛促进硬化反应的效果。目前日本已有生产不必低温贮存的环氧树脂胶粉，其关键乃在潜在性促进剂的选用。
4 抗燃剂(FLAME RETARDANT)
环氧树脂胶粉中的抗燃剂可分成有机与无机两种。有机系为溴化的环氧树脂或四溴化双酚A(TETRABROMOBISPHENOL A)。无机系则为三氧化二锑(Sb203)的粉末。二者可分开单独使用，也可合并使用，而以合并使用的抗燃剂效果为佳。
5 填充料(LILLER)
在封装塑粉中，填充料所占的比例最多，约在70％左右，因此填充料在封装朔粉中扮演着十分重要的角色。
5．1在塑粉中加入适量适质的填充料，具有下列几个目的：
1)减少塑粉硬化后的收缩；
2)降低环氧树脂的热膨胀系数；
3)改善热传导； 4)吸收反应热；
5)改善硬化树脂的机械性质与电学性质；
6)降低塑粉成本。
5．2填充料的种类
使用于环氧树脂塑粉中的填充料，除了要能改善电绝缘性、电介质特性之外，尚须具有化学安定性及低吸湿性。一般常用的填充料有以下几种： (1)石英；
(2)高纯度二氧化硅(使用最为广泛)；
(3)氢氧化铝
4)氧化铝；
(5)云母粉末；
(6)碳化硅。
5．3 二氧化硅(SiO2,Silica)
环氧树脂的热膨胀系数平均约为65×10-6m／cm／℃；，比对封装树脂中的金属埋人件的热膨胀系数大很多。半导体所用的框架(LEAD FRAME)与环氧树脂相差甚远。若以纯树脂来封装半导体元件，由于彼此间热膨胀系数的差异及元件工作时所产生的热，将会产生内应力及热应力而造成封装材料的龟裂。因此加入塑粉中的填充料，除了要能减少树脂与金属埋入件间的热膨胀系数外，也要具有良好的导热功能。
二氧化硅粉末可分成结晶性二氧化硅及熔融二氧化硅。结晶性二氧化砖具有较佳的导热性但热膨胀系数较大，对热冲击的抵抗性差。熔融二氧化硅的导热性质较差，但却拥有较小的热膨胀系数，对热冲击的抵抗性较佳。表2是熔融性与结晶性二氧化硅充填的环氧树脂胶粉的性质比较，可看出熔融性二氧化硅除了导热性质较差外，挠曲强度及耐湿性均低于结晶性二氧化硅。 此外，填充料用量的多少以及粒子的大小、形状、粒度分布等对于塑粉在移送成形(Transfermolding)时的流动性，以及封装后成品的电气性质均会造成影响，这些因素在选用填充料时均要加以考虑。
6 偶合剂(COUPLIUNG AGENT)
在环氧树脂中添加少量的偶合剂，能产生下列作用：
●增加填充料与树脂之间的相容性与亲和力;
●增加胶粉与埋人元件间的接着力;
●减少吸水性;
●提高挠曲强度；
●降低成形中塑粉的粘度，改善流动性;
●改善胶粉的热消散因子(THERMALDUSSIPATION FACTOR)、损失因子(LOSS FAC-TOR)及漏电流(LEAKAGE CURRENT)。
7 脱模剂(日ELEASE AGENT)
环氧树脂的粘着性良好，对模具也会产生接着力，而影响加工封装完毕后的脱模，因此加入脱模剂来改善胶粉与模具之间的脱模能力。一般常用的脱模剂有：腊、硬脂酸、硬脂酸锌、硬脂酸钙等。脱模剂的种类与用量要视塑粉配方(树脂、硬化剂、填充料)而定。脱模剂的用量要适当，如果用量太少会使脱模不易；相反，如果用量过多，不但容易污染模具，更会降低胶粉与埋入框架、引线间的粘着力，直接影响到元件的耐湿性及可*性。下图为脱模剂添加量与接着力的关系，脱模剂添加愈多，胶粉与埋人件间的接着力下降也愈多。 8 颜料(PIGMENT)
通常视成品的颜色来添加颜料。一般的封装胶粉均以碳黑为颜料，因此成品具有黑色的外观。
9 润滑剂(LUBRICANT)
为了增加胶粉在加工成形中的流动性，有时可加入部分润滑剂来降低粘度。但是此举往往会造成胶粉的玻璃转移温度(Tg GLASS TRANSISTION TEMPERATURE)的降低及电气特性的劣化，因此若有需要加入润滑剂，最好选用反应性稀释剂(RE-ACTIVE DILUENT)，使稀释剂分子能与树脂产生化学结合，以避免T2及电气特性的劣化。
二聚酸 环氧树脂
二聚酸 环氧树脂
二聚酸环氧树脂是一种常见的聚合物材料，具有广泛的应用领域。本文将介绍二聚酸环氧树脂的基本概念、制备方法、物理性质以及应用领域等方面的内容。
一、二聚酸环氧树脂的基本概念
二聚酸环氧树脂是一种由二聚酸和环氧树脂组成的聚合物材料。二聚酸是指分子中含有两个以上羧酸基团的有机化合物，而环氧树脂是指分子中含有环氧基团的聚合物。二聚酸环氧树脂的制备过程中，二聚酸与环氧树脂通过酸酐开环反应发生聚合，形成交联结构。
二、二聚酸环氧树脂的制备方法
二聚酸环氧树脂的制备一般采用酸酐开环聚合的方法。首先，将二聚酸与环氧树脂按一定的摩尔比例混合，加入催化剂和溶剂，并在适宜的温度下进行反应。在反应过程中，酸酐开环聚合反应发生，二聚酸与环氧树脂分子之间形成交联结构，最终得到二聚酸环氧树脂。
三、二聚酸环氧树脂的物理性质
二聚酸环氧树脂具有优异的物理性质，如高强度、高硬度、耐热性好等。其耐热性可达到200℃以上，具有较好的绝缘性能和化学稳定性。此外，二聚酸环氧树脂还具有较高的粘附性和耐腐蚀性，能够与多种基材牢固结合。
四、二聚酸环氧树脂的应用领域
由于其优异的性能，二聚酸环氧树脂在许多领域得到了广泛的应用。首先，在航空航天领域，二聚酸环氧树脂可用于制备航空器的结构件和复合材料。其次，在电子电器领域，二聚酸环氧树脂可用于制备电子元器件的封装材料和粘接剂。此外，二聚酸环氧树脂还可以应用于建筑、汽车、船舶等领域，用于制备高性能的涂料、胶粘剂和复合材料等。
二聚酸环氧树脂是一种具有广泛应用前景的聚合物材料。它具有优异的物理性质，可以在航空航天、电子电器、建筑等领域发挥重要作用。随着科学技术的不断发展，相信二聚酸环氧树脂的应用领域还会不断扩大，为各行各业的发展做出更大的贡献。
双组份环氧树脂
双组份环氧树脂
简介
双组份环氧树脂是一种由两种不同的成分组成的高分子材料，常用于涂料、胶粘剂、复合材料等领域。其特点是具有优异的物理性能和化学稳定性，广泛应用于工业生产和科研领域。
成分
双组份环氧树脂通常由环氧树脂和固化剂两个主要成分组成。环氧树脂是一种由环氧基团连接的聚合物，具有良好的粘结能力和化学稳定性。固化剂是一种能与环氧树脂发生反应形成网络结构的化合物，使得环氧树脂能够硬化并具有强度。
特性
1. 良好的粘结能力：双组份环氧树脂具有出色的粘结强度，能够在不同材料之间形成牢固的连接，提高产品的使用寿命和稳定性。
2. 优异的耐化学性：双组份环氧树脂具有出色的耐酸碱、耐溶剂和耐高温性能，能够在恶劣环境下保持稳定。
3. 良好的耐磨性：双组份环氧树脂具有良好的耐磨性，能够抵抗摩擦和磨损，延长产品使用寿命。
4. 高强度和刚性：双组份环氧树脂具有高强度和刚性，能够承受较大的载荷和压力，适用于各种结构材料的加固和修复。
5. 良好的电绝缘性：双组份环氧树脂具有良好的电绝缘性能，可用于电子元器件的封装和保护。
应用领域
1. 涂料：双组份环氧树脂广泛应用于涂料行业，可用于金属、混凝土、木材等基材表面的防腐、防水、耐磨涂层等。
2. 胶粘剂：双组份环氧树脂作为胶粘剂具有极强的粘接力和耐化学性，可用于汽车制造、航空航天等领域。
3. 复合材料：双组份环氧树脂与纤维增强材料（如玻璃纤维、碳纤维等）结合，可制备高强度、高刚性的复合材料，常用于船舶、飞机等领域。
4. 电子封装：双组份环氧树脂可用于电子元器件的封装和保护，具有良好的电绝缘性和耐化学性。 5. 建筑修复：双组份环氧树脂可用于建筑物的加固和修复，具有良好的粘结能力和耐久性。
使用方法
1. 混合：将环氧树脂和固化剂按照一定比例混合均匀。注意避免空气进入混合液中，以免产生气泡。
2. 涂覆：将混合液均匀涂覆在需要处理的表面上。可以使用刮刀、刷子等工具进行涂覆。
环氧胶黏剂配方设计
环氧胶黏剂配方设计
1、环氧树脂是环氧胶黏剂的基本成分，常用的为双酚A型环氧树脂，其中用得最多的是E-51和E-44。E-51黏度较低，湿润性好，而E-44价格较廉，强度又大，可将E-51与E-44按一定的质量比例（3:7、4:6、5:5）混合使用。尤以E-51:E-44=5:5混用剪切强度较高，可达24.4MPa。双酚F环氧树脂与双酚A环氧树脂等比例共混，可明显降低双酚A环氧树脂的黏度，也改善了固化物的性能。E-51:AG-80=50:50混用的剪切强度、剥离强度、耐热性都很好，综合性能优良。
2、AG-80环氧树脂在各温度下的剪切强度和剥强度均高于F-44和TDE-85环氧树脂。
3、脂环族环氧树脂的耐热性和耐候性优于普通的双酚A型环氧树脂。
4、要求快速固化的环氧树脂胶可选用712、EL-50、615、615A、CEQ-45、双酚S、环硫等环氧树脂。
5、耐高温宜选用多官能环氧树脂（AG-80、AFG-90）、酚醛环氧树脂、邻甲酚醛环氧树脂、间苯二酚甲醛环氧树脂、间苯二酚型环氧树脂（J-80）、四酚基乙烷环氧树脂、脂环族环氧树脂、双酚S环氧树脂、有机硅环氧树脂、有机硼环氧树脂、含磷环氧树脂等。
6、要求耐低温或超低温的环氧树脂胶应选用聚氨酯改性环氧树脂、711、731、672等环氧树脂。例如711 100（质量）份、GY-051 45份、KH-560 2份的组成物，160℃固化后，-196℃时剪切强度为18.6MPa。
7、配制光学环氧胶要选CGY-331透明环氧树脂、663环氧树脂、C.E.R330透明环氧树脂等。
8、如果进行光固化，可选用611、612、613等丙烯酸环氧树脂。
9、制备阻燃型环氧胶黏剂，可用溴化环氧树脂、A95环氧树脂、海因环氧树脂、含磷环氧树脂等。
10、用于电子/电器/电工的环氧灌封胶，可选用、E-39D、CYD-115、CYD-127、CYD-128、6180、6190、6380等高纯环氧树脂和海因环氧树脂、脂环族环氧树脂等。
环氧树脂胶的使用方法
环氧树脂胶的使用方法
朋友们！今天咱们来聊聊那个让DIY爱好者们爱恨交加的东西——环氧树脂胶。你们有没有那种感觉，明明手头的材料一大堆，结果一动手就发现，这胶水怎么这么难用啊？别急，跟着我一起，轻松搞定环氧树脂胶的神奇魔力！
你得知道环氧树脂胶是个大家伙，它可是由树脂、硬化剂和填料这三兄弟组成的。别看它外表平平无奇，这可是个能变身高手的胶水哦。比如，你想让一个旧木头椅子焕发新生？给它涂上一层环氧树脂胶，等它干了之后，那椅子就像换了新装一样，既结实又耐用。
说到使用，这可是有讲究的。你得先准备好你的工具箱，里面得有一把小刷子、一块布、还有那台神奇的电动搅拌器。把树脂和硬化剂按照说明书上的配比调好，然后就是最关键的一步了——搅拌。记得要用力均匀地搅拌，直到它们完全融合在一起，就像两个老朋友久别重逢一样。
搅拌好了之后，你就可以开始动手了。把调好的环氧树脂胶涂在你要修补的地方，记得要尽量涂得均匀一些，这样才能保证它能够充分地与木头接触，形成坚固的粘合。接下来就是等待时间啦，这个过程可能需要几个小时甚至一整天的时间，具体还得看天气和你的速度。
等到你觉得差不多的时候，就可以准备进行下一步了。把电动搅拌器开起来，慢慢地将环氧树脂胶从边缘向中心涂抹，这样可以让胶水更好地渗透到木头中去。记得要耐心一点，不要心急，毕竟这是一场“持久战”。
就是耐心等待了。等环氧树脂胶彻底干透之后，你就等着瞧吧，你的木头椅子或者任何需要修补的地方都会变得坚不可摧。如果你觉得还不够完美，还可以再涂上一层，让整个效果更上一层楼。
以上就是关于环氧树脂胶的使用方法。虽然听起来有点复杂，但只要你掌握了这些技巧，你会发现，其实做任何事情都能找到乐趣。下次当你遇到难题时，不妨试试这个方法，说不定会有意想不到的惊喜等着你呢！
环氧AB胶简介及配方介绍
环氧AB胶简介及配方介绍
一、背景介绍
胶接（粘合、粘接、胶结、胶粘）是指同质或异质物体表面用胶黏剂连接在一起的技术，具有应力分布连续，重量轻，或密封，多数工艺温度低等特点。胶接特别适用于不同材质、不同厚度、超薄规格和复杂构件的连接。胶接近代发展最快，应用行业极广。胶黏剂的分类方法很多，按应用方法可分为热固型、热熔型、室温固化型、压敏型等；按应用对象分为结构型、非构型或特种胶；接形态可分为水溶型、水乳型、溶剂型以及各种固态型等。合成化学工作者常喜欢将胶黏剂按粘料的化学成分来分类。
胶黏剂（adhesive）：通过界面的黏附和内聚等作用，能使两种或两种以上的制件或材料连接在一起的天然的或合成的、有机的或无机的一类物质，统称为胶黏剂，又叫黏合剂，习惯上简称为胶。简而言之，胶黏剂就是通过黏合作用，能使被黏物结合在一起的物质。“胶黏剂”是通用的标准术语，亦包括其他一些胶水、胶泥、胶浆、胶膏等。
环氧树脂是指在一个分子结构中，含有两个或两个以上的环氧基，并在适当的化学试剂及合适条件下，能形成三维交联状固化化合物的总称。它们的种类很多，按化学结构，可分为缩水甘油醚类、缩水甘油酯类、缩水甘油胺类、脂环族环氧树脂、含无机元素的环氧树脂、新型环氧树脂（海因环氧树脂、酰亚胺环氧树脂等）等。在各类环氧树脂中，双酚A环氧树脂是产量最大、用途最广的一大品种。根据它的分子量不同可分为低、中等、高、超高分子量环氧树脂（聚酚氧树脂）。低分子量的树脂可在室温或高温下固化，但高分子量的环氧树脂必须在
高温下才能固化，而超高分子量的聚酚氧树脂不需要借助固化剂，在高温情况下能形成坚韧的膜。
环氧AB胶为快速固化提供、乳白色粘稠状环氧树脂粘接剂、可低温或常温固化、固化速度快、固化后粘接强度高、硬度较好、韧性佳、固化物耐酸碱性能好、防潮防水、防油防尘性能佳、耐湿热和大气老化；固化物具有良好的绝缘、抗压、粘接强度高等电气及物理特性，本品可耐200-250度高温下20分钟。
环氧树脂反应方程式(3篇)

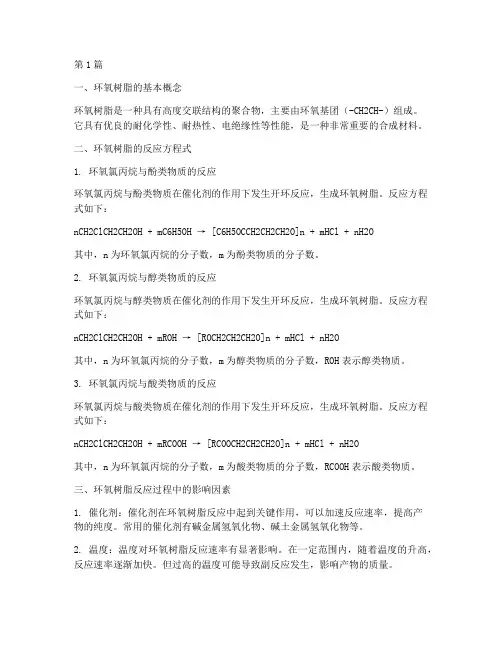

第1篇
一、环氧树脂的基本概念
环氧树脂是一种具有高度交联结构的聚合物，主要由环氧基团（-CH2CH-）组成。它具有优良的耐化学性、耐热性、电绝缘性等性能，是一种非常重要的合成材料。
二、环氧树脂的反应方程式
1. 环氧氯丙烷与酚类物质的反应
环氧氯丙烷与酚类物质在催化剂的作用下发生开环反应，生成环氧树脂。反应方程式如下：
nCH2ClCH2CH2OH + mC6H5OH → [C6H5OCCH2CH2CH2O]n + mHCl + nH2O
其中，n为环氧氯丙烷的分子数，m为酚类物质的分子数。
2. 环氧氯丙烷与醇类物质的反应
环氧氯丙烷与醇类物质在催化剂的作用下发生开环反应，生成环氧树脂。反应方程式如下：
nCH2ClCH2CH2OH + mROH → [ROCH2CH2CH2O]n + mHCl + nH2O
其中，n为环氧氯丙烷的分子数，m为醇类物质的分子数，ROH表示醇类物质。
3. 环氧氯丙烷与酸类物质的反应
环氧氯丙烷与酸类物质在催化剂的作用下发生开环反应，生成环氧树脂。反应方程式如下：
nCH2ClCH2CH2OH + mRCOOH → [RCOOCH2CH2CH2O]n + mHCl + nH2O
其中，n为环氧氯丙烷的分子数，m为酸类物质的分子数，RCOOH表示酸类物质。
三、环氧树脂反应过程中的影响因素
1. 催化剂：催化剂在环氧树脂反应中起到关键作用，可以加速反应速率，提高产物的纯度。常用的催化剂有碱金属氢氧化物、碱土金属氢氧化物等。
2. 温度：温度对环氧树脂反应速率有显著影响。在一定范围内，随着温度的升高，反应速率逐渐加快。但过高的温度可能导致副反应发生，影响产物的质量。 3. 压力：压力对环氧树脂反应也有一定影响。在反应过程中，适当提高压力可以加快反应速率，提高产物的产率。
4. 环氧氯丙烷与反应物比例：环氧氯丙烷与反应物的比例对环氧树脂的分子量和结构有重要影响。适当调整比例可以获得不同性能的环氧树脂。
环氧胶粘剂
环氧胶粘剂
环氧胶粘剂是以聚氨酯预聚物改性环氧树脂(A组分)与自制的固化剂(B组分)按10∶1～1∶1(重量比)的比例配制成耐高温、韧性好、反应活性大的固化体系。其中聚氨酯预聚物为端羟基聚硅氧烷和二异氰酸酯按一定比例在一定条件下反应制成异氰酸酯基团封端的聚硅氧烷聚氨酯预聚物，再采用此聚氨酯预聚物对环氧树脂进行改性处理。而自制的固化剂由二元胺、咪唑类化合物、硅烷偶联剂，无机填料以及催化剂组成。
环氧胶粘剂概述
此改性环氧树脂胶粘剂可室温固化，具有优异的耐油、耐水、耐酸、碱、耐有机溶剂的性能，可粘接潮湿面，油面及金属、塑料、陶瓷、硬质橡皮、木材等。
环氧胶粘剂分类
按形态分类
如无溶剂型胶粘剂、(有机)溶剂型胶粘剂、水性胶粘剂(又可分为水乳型和水溶型两种)、膏状胶粘剂、薄膜状胶粘剂(环氧胶膜)等。
按固化条件分类 冷固化胶(不加热固化胶)。又分为：低温固化胶，固化温度＜15℃；室温固化胶，固化温度15—40℃。
热固化胶。又可分为：中温固化胶，固化温度约80—120℃；高温固化胶，固化温度＞150℃。
其他方式固化胶，如光固化胶、潮湿面及水中固化胶、潜伏性固化胶等。
按胶接强度分类
结构胶，抗剪及抗拉强度大，而且还应有较高的不均匀扯离强度，使胶接接头在长时间内能承受振动、疲劳及冲击等栽荷。同时还应具有较高的耐热性和耐候性。通常钢-钢室温抗剪强度＞25MPa，抗拉强度≥33MPa。不均匀扯离强度＞40kN／m。
次受力结构胶，能承受中等载荷。通常抗剪强度17—25MPa，不均匀扯离强度20—50kN／m。
非结构胶，即通用型胶粘剂。其室温强度还比较高，但随温度的升高，胶接强度下降较快。只能用于受力不大的部位。
按用途分类
通用型胶粘剂。
特种胶粘剂。如耐高温胶(使用温度≥150℃)、耐低温胶(可耐—50℃或更低的温度)、应变胶(粘贴应变片用)、导电胶(体积电阻率10-3～10-4Ω·cm)、密封胶(真空密封、机械密封用)、光学胶(无色透明、耐光老化、折光率与光学零件相匹配)、耐腐蚀胶、结构胶等。
环氧树脂胶黏剂概述
环氧树脂胶黏剂概述
环氧树脂胶黏剂简称环氧胶，由于其具有优异的粘结性能，又叫做“万能胶”。环氧树脂胶黏剂具有粘结强度高，收缩率低，化学稳定性好等优点，对木材、金属、陶瓷、水泥等材料都有很强的粘结能力。除了对各类材料发挥黏结作用之外，环氧树脂胶黏剂还能起到密封、导热导电、耐磨、装饰等作用。一种多功能化的胶黏剂能广泛应用于化学化工、电子封装材料等多个领域。
一、环氧树脂胶黏剂定义
环氧树脂是分子中含有两个或两个以上的环氧基团，以脂肪族、脂环族或芳香族碳链为分子骨架的高分子预聚物且能以环氧基为活性基团进行交联聚合反应的聚合物。单纯的环氧树脂是不具备应用价值的，必须釆用相应的固化剂固化以实现其功能性。常用的双酌型环氧树脂机构如图所示：
环氧树脂分子链上含有的轻基和环氧基赋予了环氧树脂很髙的反应性和粘接力，同时极性的醚键也赋予了环氧树脂一定的粘接力，使得环氧树脂具有很高的粘接强度，使得环氧树脂可作为性能优良的结构胶黏剂使用。
二、环氧树脂胶黏剂的粘接原理
环氧胶黏剂的粘接过程分为三步，首先需要对被粘材料的表面进行适当的预处理；其次，将配制好的环氧胶粘剂在被粘接物的表面涂覆均勾；最后，在相应的条件下，胶黏剂会发生固化反应，形成交联结构的网状聚合物。要产生粘接作用，环氧胶黏剂的大分子必须在被粘物表面充分的扩散，当其与被粘物表面的距离小于时，两者之间会彼此相互吸引，产生范德华力，同时可能会形成氢键、共价键、配位键、离子键、金属键等。环氧树脂胶黏剂在被粘物表面的扩散实际上就是一个充分的润湿的过程，整个润湿过程与两者的表面张力有关，当环氧树脂胶黏剂的表面张力比被粘物的临界表面张力小的时候，环氧树脂胶黏剂便能够将被粘物表面充分的润湿，环氧树脂胶黏剂和被粘物在界面上由粘附作用产生的作用力为环氧胶黏剂的粘接力，一般粘接力主要包括机械嵌合力、分子间力、化学键力。
常见的粘接机理有一下几种：
1、机械理论
该理论认为环氧树脂胶黏剂渗入到被粘物表面的四坑和空穴，环氧树脂固化后会与被粘物产生嵌合、咬合、互锁等作用。该理论将粘接过程看成了一种机械互锁的过程。
3mca40h胶水参数
3mca40h胶水参数
3MCA40H胶水参数
胶水名称：3MCA40H胶水
产品型号：CA40H
厂商：3M公司
一、产品介绍
3MCA40H胶水是一种双组份环氧树脂胶水，具有优异的粘接性能和耐化学腐蚀性。它由胶液和固化剂两部分组成，通过混合后的胶液进行使用。其特点包括高粘接强度、优良的耐温性能和耐热性能，适用于多种材料的粘接。
二、产品参数
1. 成分：
- 胶液：环氧树脂
- 固化剂：胺类
2. 颜色：
胶液：透明
固化后：淡黄色
3. 施工时间：
开始固化时间：约20分钟
完全固化时间：24小时
4. 粘接强度：
- 钢板粘接强度：≥15 MPa
- 铝合金粘接强度：≥10 MPa
- ABS塑料粘接强度：≥8 MPa
5. 耐温性能：
- 短期耐温：高达150℃
- 长期耐温：高达80℃
6. 耐化学腐蚀性：
- 耐酸性：耐稀酸、稀碱
- 耐溶剂性：耐多种有机溶剂
7. 密度：
- 胶液密度：1.1 g/cm³
- 固化后密度：1.3 g/cm³
三、产品应用领域
1. 金属粘接：
3MCA40H胶水适用于钢板、铝合金等金属材料的粘接，具有较高的粘接强度和耐温性能，广泛应用于汽车、航空航天等领域。
2. 塑料粘接：
3MCA40H胶水可用于ABS、PC、PVC等塑料材料的粘接，能够提供可靠的粘接强度，适用于家电、电子设备等行业。
3. 玻璃粘接：
3MCA40H胶水在固化后具有较高的透明度和抗黄变性能，可用于玻璃材料的粘接，适用于建筑、家具等领域。
4. 其他应用：
3MCA40H胶水还可用于橡胶、陶瓷、木材等材料的粘接，具有良好的耐化学腐蚀性能，能够满足多种工业应用需求。
四、使用方法
1. 准备工作：
清洁粘接表面，确保无油污、灰尘等杂质。
2. 混合胶液：
按照规定的比例混合胶液和固化剂，搅拌均匀。
环氧树脂制作绝缘件的原理
环氧树脂制作绝缘件的原理
环氧树脂是一种常用于制作绝缘件的材料，它具有优良的绝缘性能、耐高温性和化学稳定性，因此在电子、电力等领域得到广泛应用。下面将从环氧树脂的结构、性能以及制作绝缘件的原理等方面进行详细介绍。
首先，环氧树脂是一种由环氧基团和酚醛树脂交联剂组成的热固性树脂。环氧基团是一种具有活性的化学结构，它使得环氧树脂可以通过与交联剂发生反应而形成高分子聚合物。酚醛树脂交联剂是一种具有低粘度的液态物质，它在环氧树脂中起到促进聚合反应、提高固化速度的作用。
其次，环氧树脂具有良好的绝缘性能。环氧树脂分子中的环氧基团具有稳定的化学性质，在固化后形成网状高分子结构，从而增加了电介质的绝缘强度。此外，环氧树脂本身的导电性非常低，可以有效阻隔电流的流动，进一步提高绝缘能力。因此，使用环氧树脂制作的绝缘件具有良好的绝缘性能，可以在高电压和高温环境下稳定工作。
另外，环氧树脂还具有耐高温性。环氧树脂固化后形成的聚合物具有高分子链的稳定性，能够在高温条件下保持结构的完整性和强度。此外，环氧树脂的耐高温性还与其交联剂的选择有关。酚醛树脂交联剂具有较高的热稳定性和耐高温性，可以提高整体材料的耐高温性能。
最后，制作绝缘件的原理是通过将环氧树脂涂覆在导体或绝缘体的表面，形成一层均匀的绝缘层，从而实现电气设备的绝缘保护。制作过程一般包括以下几个步骤：
1. 表面处理：为了保证环氧树脂与基体的粘结力和涂布均匀性，需要对导体或绝缘体的表面进行处理。常见的表面处理方法有清洗、除油、磨砂等，以去除表面的污垢和氧化物，提高粘结能力。
2. 配制环氧树脂胶液：将环氧树脂和交联剂按一定比例混合，并加入适量的溶剂进行稀释。稀释的目的是提高树脂的流动性，便于涂布和渗透。
3. 涂布和固化：将配制好的环氧树脂胶液均匀涂覆在表面处理后的基体上，并进行热固化处理。热固化的过程中，环氧树脂与交联剂发生反应，形成网状高分子结构，固化成为坚硬的绝缘层。
