收音机制作实验报告
河南理工大学
电子实习报告
班级：09机设5班
姓名：
学号：**********
指导老师：***
实习地点：实验楼
实习时间：2011.11.28
收音机制作实习报告
一、实习目的：
(1) 学习识别简单的电子元件与电子线路；
(2) 学习并掌握收音机的工作原理；
(3) 按照图纸焊接元件，组装一台收音机，并掌握其调试方法；
二、实验器材及介绍：
(1) 收音机零件一套。
(2) 电烙铁。
(3) 螺丝刀、镊子、剪刀等必备工具。
(4) 松香和锡。
(5) 两节5号电池。
三、实验原理
收音机是把接收到的电台高频信号，用一个变频级电路将它转化为频率固定的中频信号，然后在对这个中频信号进行多级放大，再检波，低放。
这样灵敏度和选择性都可大幅度改善，而且可使整个波段接受灵敏度均匀。
由于中频频率较低又是固定的，所以中频调谐放大电路可以做到选择性好、增益高又不易自激。
四、实验步骤：
1. 对照元件清单目录表检察元件是否齐全；
初始步骤得慎重对待，因为到时候怕焊到一半的时候去找器件，而且如果拿别人的器件的话，又会影响别人焊板子的速度，所以得仔细检查器件，并测试元器件是否损坏。
比如：
A.输入变压器的检测:要注意在用万用表测试的时候一定要有阻值，而且比较小，如果万用表无限时，则说明电阻无穷大，则输入变压器有问题，得换个新的。
B.磁棒线圈的检测:要注意用万用表的二极管档来检测a和b是否导通，c和d是否导通，这个检测方法是最快有效的方法。
C.电阻的检测：要注意将万用表拨到适当的位置，这样方便读数，减低误读，从而提高焊板子的速度。
2. 识别各种元器件以及学习收音机调频调幅的工作原理；
这个过程在实验原理部分已经阐述过了，此处就不多重复。
3. 按照电路图将元器件焊接在与之对应的位置处；
4. 焊板子的过程；
这个过程如果熟练的话，焊板子是非常快且轻松的过程，一人专
门焊板子，一人专门递元器件，合作焊接这样焊接的效率才比较高。
5. 装配完毕后，通电进行测试，若各项功能齐全则进行下一步，若存在缺陷则用万用表进行检查并纠正；
A. 首先检测是否通电，起码二极管也要亮；
B. 检测a、b、c、d测试点的电流情况；
C.检测焊盘是否有松动的情况；
D.以a、b、c、d为基点，用万用表的二极管档分别测试与其相
同的地方是否都导通，确保整个电路导通，防止局部短路；
E.用万用表二极管档检测铜线的端点是否导电，并且检测分清楚
a、b、c、d到底是哪几根铜线；
6. 把焊接好的电路板与外壳组装；
7. 检查验收。
五、实物图
六、实验小结及心得：
我们的焊接水平不好，有很多地方都是虚焊，为此还花了很多时间来检查并修复。
我对动手实践很感兴趣，尤其是我真正投入到对专业的学习之后，并且认认真真的将收音机亲手焊出来之后，听着它里面传出来的声音，有一种说不出的“成就感”，也算是功德圆满了。
通过这次实验，我的收获如下：
1）对电子工艺的理论有了进一步的系统了解。
我们在原有的基础上提升了焊普通元件与电路元件的技巧，深入的学习了收音机的工作原理与组成元件的作用等。
2）锻炼了我们的动手实践能力。
在实习中，我锻炼了自己动手技巧，提高了自己解决问题的能力。
在我们的收音机焊接完成并进行测试的时候，我们发现收音机没有一点反应。
虽然早就想过可能会有这种结果，但是当面对它时心里还有有些失望的。
我努力让自己静下心来，按部就班的检查电路，发现并。

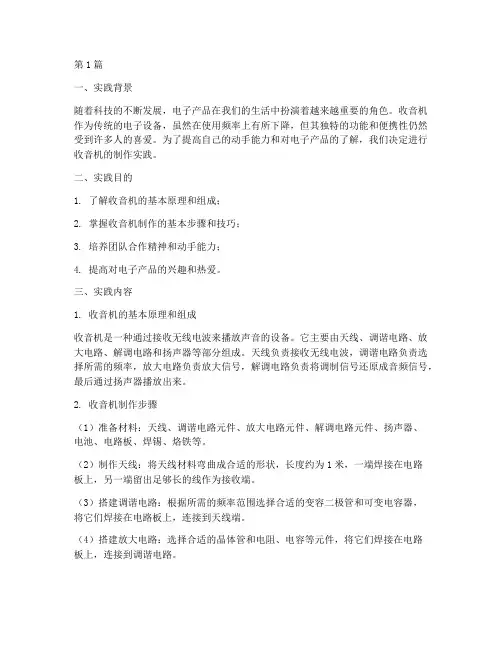

实践报告收音机(2篇)
第1篇一、实践背景随着科技的不断发展，电子产品在我们的生活中扮演着越来越重要的角色。
收音机作为传统的电子设备，虽然在使用频率上有所下降，但其独特的功能和便携性仍然受到许多人的喜爱。
为了提高自己的动手能力和对电子产品的了解，我们决定进行收音机的制作实践。
二、实践目的1. 了解收音机的基本原理和组成；2. 掌握收音机制作的基本步骤和技巧；3. 培养团队合作精神和动手能力；4. 提高对电子产品的兴趣和热爱。
三、实践内容1. 收音机的基本原理和组成收音机是一种通过接收无线电波来播放声音的设备。
它主要由天线、调谐电路、放大电路、解调电路和扬声器等部分组成。
天线负责接收无线电波，调谐电路负责选择所需的频率，放大电路负责放大信号，解调电路负责将调制信号还原成音频信号，最后通过扬声器播放出来。
2. 收音机制作步骤（1）准备材料：天线、调谐电路元件、放大电路元件、解调电路元件、扬声器、电池、电路板、焊锡、烙铁等。
（2）制作天线：将天线材料弯曲成合适的形状，长度约为1米，一端焊接在电路板上，另一端留出足够长的线作为接收端。
（3）搭建调谐电路：根据所需的频率范围选择合适的变容二极管和可变电容器，将它们焊接在电路板上，连接到天线端。
（4）搭建放大电路：选择合适的晶体管和电阻、电容等元件，将它们焊接在电路板上，连接到调谐电路。
（5）搭建解调电路：选择合适的解调电路元件，如二极管、电阻、电容等，将它们焊接在电路板上，连接到放大电路。
（6）搭建扬声器电路：将扬声器焊接在电路板上，连接到解调电路。
（7）连接电池：将电池的正负极分别连接到电路板的电源输入端。
（8）调试与测试：调整调谐电路中的可变电容器，使收音机能够接收到稳定的信号，并调整放大电路中的电阻和电容，使音量适中。
四、实践过程1. 小组成员分工明确，负责不同的制作环节，如天线制作、电路搭建、调试与测试等。
2. 在制作过程中，遇到一些问题，如焊接技术不熟练、元件选择不当等。
收音机制作实验报告
一、实验目的1. 了解收音机的基本原理和构造。
2. 掌握收音机的组装方法。
3. 通过实验，提高动手能力和实践操作能力。
二、实验器材1. 无线电接收模块2. 音频放大模块3. 耳机4. 跳线5. 电源6. 音频接口7. 钳子、螺丝刀等工具三、实验原理收音机的基本原理是接收无线电波并将其转换为音频信号。
当无线电波经过天线时，会产生感应电流，然后通过调谐电路选择所需频率的信号，再通过解调电路将信号还原为音频信号，最后通过音频放大模块放大，由耳机输出。
四、实验步骤1. 组装天线（1）将天线模块插入电路板上的天线接口。
（2）使用钳子固定天线模块。
2. 组装调谐电路（1）将调谐电路模块插入电路板上的调谐接口。
（2）连接调谐电路模块与天线模块。
（3）调整调谐电路，使收音机能够接收所需的频率。
3. 组装解调电路（1）将解调电路模块插入电路板上的解调接口。
（2）连接解调电路模块与调谐电路模块。
（3）调整解调电路，使收音机能够还原音频信号。
4. 组装音频放大模块（1）将音频放大模块插入电路板上的音频接口。
（2）连接音频放大模块与解调电路模块。
（3）调整音频放大模块，使输出音量适中。
5. 组装耳机（1）将耳机插入音频放大模块的耳机接口。
（2）检查耳机是否正常工作。
6. 连接电源（1）将电源插入电路板上的电源接口。
（2）检查电源是否正常供电。
五、实验结果与分析1. 实验结果经过组装，收音机能够正常接收广播信号，并输出音频信号。
2. 实验分析（1）天线模块负责接收无线电波，调谐电路模块选择所需频率的信号，解调电路模块将信号还原为音频信号，音频放大模块放大音频信号，耳机输出音频信号。
（2）在组装过程中，需要注意各模块的连接顺序和方向，确保电路正常工作。
（3）在调整电路时，要仔细观察收音机的工作状态，以便找到最佳的工作频率和音量。
六、实验总结通过本次实验，我们了解了收音机的基本原理和构造，掌握了收音机的组装方法。
在实验过程中，我们提高了动手能力和实践操作能力。
收音机制作实训报告总结
一、实训目的本次收音机制作实训旨在通过实际操作，使学生了解收音机的基本原理和制作过程，提高学生的动手能力、创新能力和团队协作能力。
通过实训，使学生掌握以下技能：1. 识别和检测电子元器件的能力；2. 电子焊接技术；3. 收音机电路板装配技术；4. 收音机调试和维修技术。
二、实训内容1. 收音机基本原理介绍在实训开始前，我们学习了收音机的基本原理，包括天线、调谐电路、放大电路、检波电路、音频放大电路和扬声器等部分。
通过学习，我们对收音机的整体结构和各个部分的作用有了初步的认识。
2. 电子元器件识别与检测在实训过程中，我们学习了如何识别和检测电子元器件。
通过观察元器件的形状、颜色、标记等信息，我们能够正确识别出电阻、电容、二极管、三极管等元器件。
同时，我们还学会了使用万用表等工具对元器件进行检测，确保其性能符合要求。
3. 电子焊接技术焊接是制作收音机的重要环节。
在实训中，我们学习了焊接的基本技巧，如焊接前的清洁、焊接过程中的温度控制、焊接后的检查等。
通过反复练习，我们掌握了电子焊接技术，为后续的收音机制作奠定了基础。
4. 收音机电路板装配在装配环节，我们按照电路图将各个元器件焊接在电路板上。
在实训过程中，我们学会了如何布线、焊接元器件，并确保电路板布局合理、美观。
此外，我们还学会了使用工具对电路板进行固定和调整。
5. 收音机调试与维修完成装配后，我们对收音机进行调试，检查其工作是否正常。
在调试过程中，我们学会了如何使用万用表检测电路板上的各个部分，以及如何排除故障。
此外，我们还学习了收音机的维修方法，为今后遇到类似问题提供了参考。
三、实训成果通过本次实训，我们成功制作了一台收音机，并掌握了以下技能：1. 识别和检测电子元器件；2. 电子焊接技术；3. 收音机电路板装配技术；4. 收音机调试和维修技术。
同时，我们还提高了以下能力：1. 动手能力：通过实际操作，我们掌握了电子制作的基本技能；2. 创新能力：在制作过程中，我们遇到了各种问题，通过思考和尝试，我们找到了解决问题的方法；3. 团队协作能力：在制作过程中，我们互相帮助、共同进步，提高了团队协作能力。

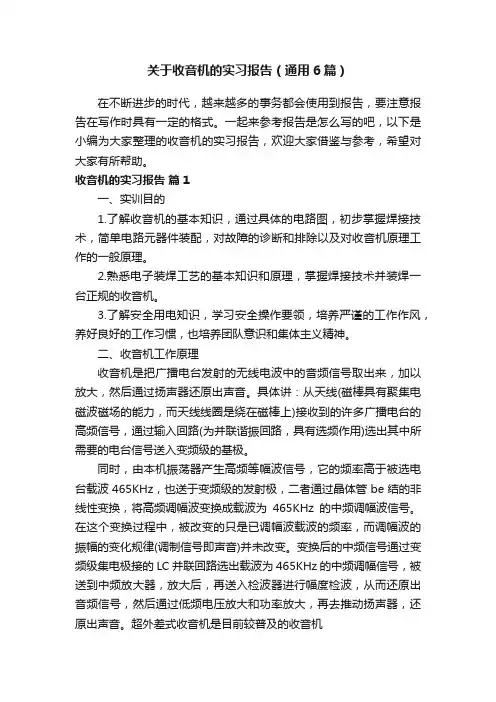

关于收音机的实习报告（通用6篇）
关于收音机的实习报告（通用6篇）在不断进步的时代，越来越多的事务都会使用到报告，要注意报告在写作时具有一定的格式。
一起来参考报告是怎么写的吧，以下是小编为大家整理的收音机的实习报告，欢迎大家借鉴与参考，希望对大家有所帮助。
收音机的实习报告篇1一、实训目的1.了解收音机的基本知识，通过具体的电路图，初步掌握焊接技术，简单电路元器件装配，对故障的诊断和排除以及对收音机原理工作的一般原理。
2.熟悉电子装焊工艺的基本知识和原理，掌握焊接技术并装焊一台正规的收音机。
3.了解安全用电知识，学习安全操作要领，培养严谨的工作作风，养好良好的工作习惯，也培养团队意识和集体主义精神。
二、收音机工作原理收音机是把广播电台发射的无线电波中的音频信号取出来，加以放大，然后通过扬声器还原出声音。
具体讲：从天线(磁棒具有聚集电磁波磁场的能力，而天线线圈是绕在磁棒上)接收到的许多广播电台的高频信号，通过输入回路(为并联谐振回路，具有选频作用)选出其中所需要的电台信号送入变频级的基极。
同时，由本机振荡器产生高频等幅波信号，它的频率高于被选电台载波465KHz，也送于变频级的发射极，二者通过晶体管be结的非线性变换，将高频调幅波变换成载波为465KHz的中频调幅波信号。
在这个变换过程中，被改变的只是已调幅波载波的频率，而调幅波的振幅的变化规律(调制信号即声音)并未改变。
变换后的中频信号通过变频级集电极接的LC并联回路选出载波为465KHz的中频调幅信号，被送到中频放大器，放大后，再送入检波器进行幅度检波，从而还原出音频信号，然后通过低频电压放大和功率放大，再去推动扬声器，还原出声音。
超外差式收音机是目前较普及的收音机三、实验材料电烙铁：外热式电烙铁，功率30W，烙铁头铜质，焊锡，螺丝刀，镊子，各种收音机零件。
四、焊接技巧与注意事项1准备施焊;左手拿焊丝，右手握烙铁，进入备焊状态。
要求烙铁头保持干净，无焊渣等氧化物，并在表面镀有一层焊锡。
科技制作收音机实训报告
一、实训目的1. 熟悉收音机的基本原理和结构，了解收音机的制作过程。
2. 培养动手能力，提高电子制作技能。
3. 掌握焊接技术，提高电路板组装和调试能力。
4. 增强团队协作意识，培养严谨的科学作风。
二、实训内容1. 收音机基本原理及结构介绍2. 元器件识别与检测3. 电路图识读与电路板绘制4. 电路板组装与焊接5. 收音机调试与性能测试6. 故障分析与排除三、实训过程1. 收音机基本原理及结构介绍在实训开始前，我们首先了解了收音机的基本原理和结构。
收音机主要由天线、变频级、中频放大级、检波级、低频放大级和扬声器等部分组成。
天线负责接收广播电台发射的无线电波，变频级将高频信号转换为固定频率的中频信号，中频放大级对中频信号进行放大，检波级将中频信号解调为音频信号，低频放大级对音频信号进行放大，最后扬声器将音频信号转换为声音。
2. 元器件识别与检测在实训过程中，我们学习了如何识别和检测电子元器件。
通过观察元器件的形状、颜色、尺寸等特征，结合电路图，我们可以准确地识别出各种元器件。
同时，我们使用万用表对元器件的参数进行测量，确保元器件的质量。
3. 电路图识读与电路板绘制在实训中，我们学习了如何识读电路图，并绘制电路板。
电路图是电子产品的灵魂，通过电路图我们可以了解电子产品的结构和功能。
在绘制电路板时，我们要注意元件布局、走线规范，确保电路板的美观和实用性。
4. 电路板组装与焊接组装电路板是实训过程中的重要环节。
在组装电路板时，我们要按照电路图的要求，将元器件焊接在电路板上。
在焊接过程中，我们要注意焊接质量，避免虚焊、短路等问题。
5. 收音机调试与性能测试组装完成后，我们对收音机进行调试和性能测试。
首先，我们检查电路板上的焊接点，确保没有虚焊、短路等问题。
然后，我们对收音机的接收频率、灵敏度、输出功率等性能指标进行测试，确保收音机符合设计要求。
6. 故障分析与排除在调试过程中，我们可能会遇到一些故障。
针对这些故障，我们要进行故障分析，找出故障原因，并采取相应的措施进行排除。
制作收音机的实验报告
一、实验目的1. 了解收音机的基本原理和构造。
2. 学习无线电波的接收和放大技术。
3. 培养动手实践能力和创新意识。
二、实验器材1. 调频收音机一套2. 无线电元件（如：晶体管、电阻、电容、电感等）3. 万用表4. 钳子、螺丝刀等工具5. 线路板或电路板6. 电烙铁7. 热风枪（可选）三、实验原理收音机的基本原理是接收无线电波并将其转换成声音信号。
无线电波是一种电磁波，由振荡器产生，经过调制后发射出去。
收音机通过天线接收这些无线电波，将其放大，并经过解调，还原成声音信号。
四、实验步骤1. 准备工作（1）将所有元件摆放整齐，确保每个元件都完好无损。
（2）将线路板或电路板准备好，以便焊接。
（3）准备好电烙铁、热风枪等工具。
2. 搭建电路（1）按照电路图连接晶体管、电阻、电容、电感等元件。
（2）将天线连接到电路板上，确保连接牢固。
（3）将电路板固定在收音机外壳上。
3. 焊接元件（1）根据电路图，使用电烙铁将元件焊接在电路板上。
（2）注意焊接过程中避免烫伤自己，同时确保焊点牢固、美观。
（3）焊接完成后，检查电路是否通顺，如有问题及时修正。
4. 调试电路（1）使用万用表测量晶体管、电阻、电容等元件的阻值，确保符合设计要求。
（2）调整天线长度，使收音机能够接收最强信号。
（3）调整晶体管的工作点，使收音机输出稳定。
5. 测试收音机（1）将收音机电源打开，调整频率旋钮，寻找最强信号。
（2）通过耳机或扬声器播放声音，检查收音机是否正常工作。
（3）如有问题，检查电路是否连接正确，重新调试。
五、实验结果与分析1. 实验结果通过搭建电路、焊接元件、调试电路等步骤，成功制作了一台简易收音机。
在测试过程中，收音机能够接收到较强的信号，并输出清晰的声音。
2. 实验分析（1）在搭建电路时，要注意元件的连接顺序，确保电路通顺。
（2）焊接过程中，要注意焊点牢固、美观，避免虚焊、漏焊等问题。
（3）调试电路时，要仔细调整晶体管的工作点，使收音机输出稳定。
收音机的制作实训报告
一、实训目的1. 了解收音机的基本原理和组成，掌握收音机的制作过程。
2. 提高动手能力和实际操作技能，培养严谨的工作作风和团队协作精神。
3. 加深对电子元器件的认识，熟悉焊接技术和电路调试方法。
二、实训内容1. 收音机原理及组成收音机是一种利用无线电波接收广播信号的设备，主要由天线、振荡器、放大器、检波器、滤波器、低频放大器和扬声器等组成。
天线负责接收广播电台发射的无线电波，振荡器产生本机振荡信号，放大器对信号进行放大，检波器将高频信号中的音频信号提取出来，滤波器对音频信号进行滤波，低频放大器对滤波后的音频信号进行放大，最后通过扬声器还原出声音。
2. 收音机制作过程（1）准备材料：天线、振荡器、放大器、检波器、滤波器、低频放大器、扬声器、电源、电阻、电容、电感等元器件，以及万用表、电烙铁、焊锡丝、试验台、螺丝刀等工具。
（2）元器件识别：熟悉各个元器件的名称、功能、参数等，掌握元器件的识别方法。
（3）电路焊接：根据电路图，将元器件按照正确的顺序焊接在电路板上，注意焊接质量，避免虚焊、短路等问题。
（4）电路调试：使用万用表检测电路中各个元器件的参数，确保电路正常工作。
（5）收音机组装：将调试好的电路板、天线、扬声器等组装成一台完整的收音机。
三、实训过程及心得1. 实训过程（1）认真阅读电路图，了解收音机的组成和原理。
（2）熟悉元器件的名称、功能、参数等，掌握元器件的识别方法。
（3）按照电路图进行元器件的焊接，注意焊接质量。
（4）使用万用表检测电路中各个元器件的参数，确保电路正常工作。
（5）组装收音机，调整天线位置，进行试听。
2. 心得体会（1）通过本次实训，我对收音机的原理和组成有了更深入的了解，掌握了收音机的制作过程。
（2）在实训过程中，我学会了如何识别元器件、焊接电路、调试电路等基本技能，提高了自己的动手能力。
（3）在团队合作中，我学会了与他人沟通、协作，培养了团队意识。
（4）实训过程中，我认识到严谨的工作作风和细心的重要性，避免了因疏忽导致的错误。
收音机制作训练实训报告
一、实训背景随着科技的发展，电子产品在我们的生活中扮演着越来越重要的角色。
收音机作为传统电子产品之一，具有悠久的历史和广泛的应用。
为了提高自身的动手能力和实践技能，我们选择了收音机制作作为实训项目。
通过本次实训，我们不仅了解了收音机的基本原理，还掌握了收音机的制作过程。
二、实训目的1. 了解收音机的基本原理和组成；2. 掌握收音机的制作工艺，包括元器件识别、焊接、调试等；3. 培养学生的动手能力和团队协作精神；4. 提高学生对电子产品的兴趣和认知。
三、实训内容1. 收音机基本原理收音机是一种接收无线电广播信号的设备，它通过天线接收电磁波，将电磁波中的音频信号提取出来，然后通过放大器放大，最后通过扬声器播放出来。
收音机的主要组成部分包括：天线、调谐电路、放大电路、检波电路、音频功率放大器和扬声器。
2. 元器件识别与检测在实训过程中，我们首先学习了各种元器件的名称、外形、功能以及参数。
然后，我们使用万用表对元器件进行了检测，以确保元器件的质量。
3. 焊接工艺焊接是收音机制作过程中的关键步骤。
我们学习了焊接工具的使用方法、焊接技巧和注意事项。
在实训中，我们亲自操作焊接，将元器件焊接在电路板上。
4. 调试与测试收音机制作完成后，我们需要对收音机进行调试和测试，以确保收音机的性能符合要求。
我们学习了调试方法，对收音机进行了调谐、中频放大、音频功率放大等调试，并使用示波器、万用表等工具对收音机进行了测试。
四、实训过程1. 实训前期在实训前期，我们通过查阅资料、学习教材等方式，了解了收音机的基本原理和制作工艺。
同时，我们还学习了元器件的识别和检测方法。
2. 实训中期在实训中期，我们按照实训指导书的要求，进行元器件的采购、焊接和调试。
在焊接过程中，我们注意了焊接技巧和注意事项，确保了焊接质量。
在调试过程中，我们按照调试步骤，对收音机进行了调谐和测试。
3. 实训后期在实训后期，我们对收音机进行了性能测试，包括灵敏度、选择性、失真度等指标。
调频收音机制作实习报告
一、实习背景随着科技的不断发展，无线电通信技术日益普及。
调频收音机作为无线通信的重要设备之一，在日常生活中扮演着重要角色。
为了更好地理解调频收音机的工作原理，提高动手能力，我们选择了调频收音机的制作作为实习项目。
二、实习目的1. 了解调频收音机的基本工作原理和组成。
2. 掌握电子元器件的识别、焊接和调试方法。
3. 培养团队合作精神和严谨的工作态度。
4. 提高对无线电通信技术的认识。
三、实习内容1. 调频收音机的基本原理调频收音机通过天线接收广播电台发射的调频信号，经过变频、放大、检波等过程，最终通过扬声器还原出声音。
其主要组成部分包括天线、调谐器、变频器、中频放大器、鉴频器、低频放大器和扬声器。
2. 元器件的识别与焊接在实习过程中，我们首先学习了各种电子元器件的识别方法，包括电阻、电容、晶体管等。
接着，我们进行了元器件的焊接练习，掌握了焊接技巧和注意事项。
3. 电路板的制作与调试根据电路图，我们将元器件焊接在电路板上，并按照要求进行调试。
调试过程中，我们学习了如何使用示波器、万用表等仪器检测电路性能，确保电路正常工作。
4. 收音机的组装与调试将调试好的电路板、天线、扬声器等部件组装成完整的收音机，并进行整体调试。
调试过程中，我们关注收音机的灵敏度、选择性、失真度等指标，确保收音机性能达到要求。
四、实习过程1. 元器件识别与焊接在实习指导老师的带领下，我们学习了电阻、电容、晶体管等元器件的识别方法。
通过实际操作，我们掌握了焊接技巧，并成功焊接了几个简单的电路。
2. 电路板制作与调试根据电路图，我们按照要求焊接元器件，组装成电路板。
调试过程中，我们使用了示波器和万用表检测电路性能，确保电路正常工作。
3. 收音机组装与调试将调试好的电路板、天线、扬声器等部件组装成完整的收音机。
调试过程中，我们关注收音机的灵敏度、选择性、失真度等指标，并进行调整，确保收音机性能达到要求。
五、实习成果通过本次实习，我们成功制作了一台调频收音机，并掌握了以下技能：1. 识别和焊接各种电子元器件。
收音机_实验报告
一、实验目的1. 了解收音机的基本工作原理和构造。
2. 掌握收音机的调试方法。
3. 培养动手能力和实践技能。
二、实验原理收音机是一种利用电磁波接收广播信号的设备。
它主要由天线、振荡器、放大器、检波器、滤波器、扬声器等部分组成。
收音机的工作原理是：天线接收电磁波，振荡器产生与本振频率相同的电磁波，两个电磁波在放大器中进行混频，产生中频信号，检波器将中频信号中的音频信号检出，滤波器对音频信号进行滤波，最后通过扬声器将音频信号还原成声音。
三、实验器材1. 收音机一台2. 电源插座一个3. 音频信号发生器一台4. 信号线一根5. 示波器一台6. 万用表一台四、实验步骤1. 收音机天线连接将收音机的天线与音频信号发生器相连，确保连接牢固。
2. 收音机调试（1）调整收音机频率：将收音机调至与音频信号发生器频率相同的频道。
（2）调整收音机音量：调节收音机音量旋钮，使音量适中。
3. 测试收音机接收效果（1）开启音频信号发生器，输出一定频率的音频信号。
（2）观察收音机扬声器是否有声音输出，判断收音机接收效果。
4. 测试收音机中频信号（1）将收音机与示波器相连，将示波器探头放置在收音机的中频变压器上。
（2）开启音频信号发生器，输出一定频率的音频信号。
（3）观察示波器显示的中频信号波形，判断收音机中频信号是否正常。
5. 测试收音机检波效果（1）将收音机与示波器相连，将示波器探头放置在收音机的检波器输出端。
（2）开启音频信号发生器，输出一定频率的音频信号。
（3）观察示波器显示的音频信号波形，判断收音机检波效果。
五、实验结果与分析1. 收音机天线连接正常，能够接收音频信号。
2. 收音机调试成功，频率与音频信号发生器频率相同，音量适中。
3. 收音机接收效果良好，扬声器有声音输出。
4. 收音机中频信号正常，波形稳定。
5. 收音机检波效果良好，音频信号波形清晰。
六、实验结论通过本次实验，我们了解了收音机的基本工作原理和构造，掌握了收音机的调试方法，培养了动手能力和实践技能。
