控制系统中的抗干扰技术
控制系统中的抗干扰技术
工业的高速发展对控制系统的依赖性越来越强。 分散型控制 系
统(Distributed Control System)、可编程控制器(Program mable
Logic Controller )、现场总线控制系统( Fidlebus Control
System)以及各种测量控制仪表已是构成工业自动化的 主要硬件设
施。 随着微电子技术的高速发展和电路集成化程度的 提高，单位面
积内大规模集成芯片元器件数越来越多， 所传递的 信号电流也越来
越小，系统的供电电压也越来越低，现已降到 5 V、3 V乃至1.8 V。
因此，芯片对外界的干扰也越趋敏感，所以 显示出来的抗干扰能力也
就越来越低。
想要提高控制系统的抗干扰能力， 我们除了在设计控制系统 本
体的时候提高其抗干扰能力之外更重要的是如何提高控制系 统在工程
应用时的抗干扰技术， 例如对噪声的产生以及噪声在传 播途径中加
以有效的抑制等等。
1 电缆的静电屏蔽和电磁屏蔽 在控制系统中线缆非常重要因为
它在控制系统中最长， 容易 通过近场的耦合干扰控制系统， 并且它
还像一根拾取和辐射噪声 的天线。所以用屏蔽来抑制线缆的静电感应
和电磁感应是抗干扰 的方法之一。
1.1 电容性耦合的抑制 静电屏蔽：当受感应导线的外层包上屏蔽
层以后那么感应的 噪声电压便作用在屏蔽层上， 我们在为屏蔽
层提供一个良好的接 地那么屏蔽层上的电压为零所以受感应导体
上的噪声电压也为 零，所以有效的抑制了电场的耦合。 所以我们
在工业现场无论是 电源电缆或是信号电缆都应采用屏蔽电缆。
1.2 电感性耦合的抑制
电感性耦合即为线路间磁场的相互作用。 在这里我们主要谈 谈
采用电磁屏蔽，包括双绞电缆和同轴电缆的使用。
（1）对作为噪声源的导线施行电磁屏蔽
如果我们对一段导线增加屏蔽那么电流流过后， 全部通过导 体
的屏蔽体返回到干扰源。由于流过屏蔽体上的电流产生磁通 量，且与
导体产生的磁通量大小相等方向相反， 这样在屏蔽体的 外面，不存
在磁通量，既这段导线被屏蔽了。但是在低频时不宜 两端接地。
（2）对作为信号线路施行电磁屏蔽。 信号线路防外界磁场干扰
的最好方法是减少接收环路的面 积以减少干扰磁场对接收环路产生的
磁通量密度。 对于减少接收 环路面积只有加屏蔽体两端接地才可以
做到，才有电磁屏蔽作 用，但是这种情况下电流的频率不宜太低。
（3）双绞线的电磁屏蔽原理及应用。 双绞线本身是一种电磁屏
蔽形式。 对作为噪声源的导线实施电磁屏蔽。
图 1 是双绞线作为噪声源实施电磁屏蔽的原理图。 当双绞线
中有电流流过时在导线绞合所组成的很小的环路内产生相应的
磁通。 而在环路外由于两边导线流过的电流方向相反， 产生的
磁 通方向相反从而大部分磁通被抵消。这种方式常用于供电线
路 上。
对信号线实施电磁屏蔽。
图 2 是双绞线信号线实施电磁屏蔽的原理图。 当双绞线在噪
声的磁通中每根导线均被感应出感应电流， 其感应方向如图 2 所
示。这样同一根导线在相邻两个环的两段上流过的感应电流大小 相等
方向相反，从而被抵消。所以在总的效果上，导线并没有产 生感应电
流。
（4）同轴电缆和屏蔽双绞线。 同轴电缆是一种用金属编织网作
屏蔽的电缆， 在很大的范围 内，具有均匀不变的低损耗的特性阻
抗， 可用于高频乃之超高频 的频段。无论是屏蔽双绞线，或者同轴
电缆，为了抑制电容性耦 合，一般是单端接地，通常是在控制室侧接
地。
2 控制系统的接地
从电气角度来看， 大地具有导电性且有无限大的容电量， 所
以我们可以把大地作为一个等电位点或者等电位面。 接地的作用 有
两点：（ 1）保护人身和设备安全，如保护地、防雷地、防静 电等。
（ 2）抑制干扰，如工作地、屏蔽地、模拟地、数字地等。
下面我们来分析几个例子。
2.1 不屏蔽接地干线会带来干扰
现象：有DCS系统采用单独接地，但信号总是不稳定。
原因：经过现场考察发现，其接地干线长数十米，从楼顶沿 外
墙敷设到接地体，没有穿管屏蔽，过长的接地干线，如果没有 屏蔽措
施，接地干线也象是一根天线， 可以接受大量的干扰信号， 使控制
系统无法稳定工作，乃至系统卡被烧毁。
结论：接地干线应愈短愈好，必要时也应该采取屏蔽措施
2.2 和其它接地系统要保持一定距离
现象：某DCS采用单独接地，发现信号干扰很大。
原因：DCS系统的单独接地体和原有的接地网相距不到 5 m
结论：若DCS采用单独接地，其接地体和电气接地网相距必
须大于5 m，和防雷接地体相距必须大于 20 m。
2.3 等电位接地也要考虑接地引入点的位置
现象：有DCS系统采用等电位接地，但信号中常常出现信号 不
规则的波形。
原因：离DCS的接地引入点不到几米处有大功率电动机的接 地
点。
结论：要保持和防雷地、 大电流高电压设备的接地点有不小
于 10 m 的距离。
3 控制系统的雷电防护
（1）雷电对控制系统侵害的途径：静电感应、电磁感应、 反
击、电磁场辐射等。
（2）雷电电脉冲的基本防护措施： ①屏蔽：屏蔽分
为电缆的屏蔽和控制室的屏蔽。第一，电缆的屏蔽：许多行业规 范对
屏蔽电缆的接地， 原则上是一端接地另一端不接地。 但是单 端接地
只能防静电感应抑制不了电磁感应所产生的干扰。 所以延 伸出了信
号传输线的双层屏蔽， 电缆采用双层屏蔽， 两个屏蔽层 的层与层之
间是绝缘的，内层单端接地，抑制电容性耦合；外层 两端或多端接
地， 抑制电感性耦合。 双层屏蔽电缆的外屏蔽层可 采用下述方法实
现：铠装电缆的铠装层；敷设电缆的金属线槽、 金属管等；钢筋混凝
土结构的电缆沟。第二，控制室的屏蔽：控 制室的屏蔽方式大体有建
筑物的自身屏蔽、 金属网格的格栅型大 空间屏蔽以及金属板材围成
的壳体屏蔽等。 壳体屏蔽的屏蔽效果 最好，但投资也很大，适用于
实验室装置。建筑物自身对屏蔽也 有一定的效果， 但效果不理想。
而格栅型大空间的屏蔽可以通过 选择网格宽度的大小来满足控制系统
的需要， 平衡投资的大小和 效果的好坏，格栅型大空间的屏蔽最为
理想。②合理布线： A减
少感应环路面积以减小互感，从而抑制干扰的电感性耦合。 B和
引下线保持一定距离。 ③浪涌保护器： 浪涌保护器是一种限制瞬 态
过电压和分流浪涌电流的器件。 其基本原理是， 它并接在被保 护设
备的附近， 在没有浪涌出现时为高阻抗， 当出现浪涌时就在 很短的
时间内（ ns 级）将雷电流释放到地使浪涌保护器变为低 阻抗，从而
保护了被保护设备。④接地和等电位连接：防雷工程 的接地系统用于
雷电流的释放； 抑制雷电电磁脉冲的电磁感应和 静电感应； 将分开
的仪表装置通过等电位连接， 以减少控制系统
的设备在金属构件与设备之间或设备与设备之间因雷击产生的 电位
差。
4 控制室的静电防护 静电在工程中的应用：静电除尘、静电喷
涂、静电净化、静 电复印等。
4.1 静电放电的特点
（ 1）由于静电放电的时间是 ns 级的峰值电流可达数十安培，
所以说瞬间的功率十分巨大。（ 2）由于电流波形的上升时间很 短，
即 di/dt 很大，所以可以感应出几百伏乃至上千伏的高电位， 从而
产生出强电场。 由于电流脉冲上升时间极快， 持续时间极短， 所以
产生的静电放电电磁脉冲其能量足以使电子部件中敏感元 件损坏。
4.2 控制室静电防护的基本措施 防止控制系统和电路不受静电
放电的干扰和破坏， 控制室的 设计即静电防护工作区的建立应采取
的基本方法，一般有：
（1）抑制干扰源，减小或消除源头上的静电积累。防止静 电的
产生是最彻底的方法， 从产生静电的原理看， 应该从降低有 关物体
的绝缘度着手，使两物体即使摩擦也不产生或少产生静 电。（ 2）铺
设具有一定电阻率的防静电地面，它不仅可以导出 人体静电，也为活
动的设备提供了静电接地的条件。（ 3）操作
人员宜穿防静电制服。 防静电制服通常是由导电纤维或经抗静电 改
性的织物制成。用于防止人体静电的积累。（ 4）操作人员穿 防静电
鞋也是一种可行的措施。 因为人是导体， 在人体静电防护 中最主要
的措施是保证人体始终静电接地。（ 5）控制柜以及电 缆的屏蔽层都
必须保持良好的接地。（ 6）设置温、湿度控制。
上述诸措施中， 控制控制室的温度和湿度和防静电地面的设 置
和接地必须在控制室的设计阶段提前考虑。
PLC控制系统抗干扰技术
２２ 来 自系统 外 引线 引入 的 干扰 ．
由于 Ｐ Ｃ要通过导线 与现场 信号 连接 ，线 路距 离有 时 Ｌ
很长 。因此 ，在线 路传输 信号 过程 中，难免 就会 把 一些 干 扰带到 Ｐ Ｃ控制室 。来 自外 引线 的干扰 主要 有以下 三类 ： Ｌ
统混乱对 Ｐ Ｃ系统的干扰主要是各个接地点 电位分布不均 ， Ｌ 不 同接地点 间存在地 电位 差 ，引起 地环 路电 流 ，影 响 系统 正常工作 。若系 统地 与其它 接地处 理混 乱 ，所产生 的地 环 流就可能在地线上产 生不 等电位分 布 ，影 响 Ｐ Ｃ内逻辑 电 Ｌ
需 要。
机 ２台 ，８０ Ｗ（ ｋ 电机 ５Байду номын сангаас，由于 电机启 停 ，常常造成 ５ ｋ ６ Ｖ）
近百伏 的瞬时过 压或 者欠 压 。而 瞬时过 压或者欠 压形 成涌
流 ，即使不 超过 Ｐ Ｃ电源 的工作范 围，也会造 成很 强 的干 Ｌ 扰 和破 坏性 。因此 ，要 提 高 工业控 制 系统 的抗 干扰 性 能 ，
首先要 在电源上下功夫。
２ ）来 自信 号线引入的干扰 。这 种干扰主要通 过信号线
引入 ，在我 国工业 现场较 严重 。与 Ｐ Ｃ控 制 系统连接 的各 Ｌ
类信号传输 线 ，除 了传输 有效 的各类 信息之 外 ，总会 有外 部干扰信号 侵入 。此 干扰 主要 有两种 途径 ：一是 通过 变送 器供 电电源 或共 用 信号 仪表 的供 电 电源 串入 的电 网干 扰 ；
２ 干 扰 的来源
影 响 Ｐ Ｃ控制 系统的干扰 源 ，大都 产生 在 电流或 电压 Ｌ 变化剧 烈 的部 位 ，这些 电荷 剧 烈移 动 的部 位就 是 噪 声 源 ，
发射台自动化控制系统的抗干扰措施
发射台自动化控制系统的抗干扰措施发射台运用微机控制系统实现发射机自动化的过程中，要保证系统安全可靠运行。
除要求构成系统本身的元器件质量稳定可靠外，更重要的是克服周围环境的干扰。
在设计控制系统时忽视对可能产生干扰源的分析，缺乏必要抗干扰措施，无论该系统硬件和软件如何先进、完善，都有可能由于干扰使得控制系统无法正常运行，因此必须对发射台自动化控制系统的干扰问题有足够的认识。
一、对于发射台自动控制系统的干扰源主要有三种(1)电磁波干扰发射机是发射台的核心设备，也是各自动控制系统的主要被控对象。
发射机的任务是不断产生高频电能，而天馈线是强电磁波的发生体。
在发射台内高频干扰是影响各自动化系统正常运行的重要因素。
在大功率发射机附近的强电磁场中，设备外壳、一段导线均可产生较大感应电动势而形成干扰。
另外各种控制继电器动作．电子管过流、闪烁、大电流触点的合断均可产生瞬间脉冲干扰，而脉冲干扰信号的频谱很宽，可以从几十kHz到200MHz。
所有这些干扰都可导致自动化系统程序运行失控，影响正常运行。
（2）信号通道接口引入的干扰自动化系统与被控对象以及其他外部设备之间的连接都通过信号通道来实现。
模拟量、开关量的取样输入，控制开关或模拟控制输出都是干扰串人的主要途径。
干扰信号有些是从取样电路串入的，有些是从长距离传输线上感应进来的，有时还有因电路阻抗匹配不好引起发射所造成的。
（3）电源系统引入的干扰共用电源的其他设备，所产生的干扰有可能产生使自动化系统误动作，电网上用电设备大部分是电感器件，当大电流切换时，产生瞬间过电压，时间虽极短，但瞬间电压可高于正常电压几倍，形成很高的干扰脉冲电压。
控制和被控制设备由于使用电源共地，在公共地线阻抗上产生脉冲电压在输入回路上叠加，会形成干扰信号。
二、抑制电源噪声的抗干扰技术(1)采用交流稳压和直流稳压采用交流稳压，可保证供电的稳定性，防止电源系统的过压与欠压，以提高系统的可靠性；对于直流稳压，可采用交流进线滤波器和输出滤波器，对高频干扰信号采用无源滤波电路进行抑制以降低成本，对低频噪声则采用有源滤波器进行抑制。
抗干扰技术在工业自动化控制系统中的应用
抗干扰技术在工业自动化控制系统中的应用摘要：工业自动化的发展让自动化控制系统的抗干扰技术得到了长足进步。
本文指出了常见的干扰源，并由此而提出了一系列抗干扰措施，结合某燃气控制系统介绍了抗干扰措施的实际应用。
abstract：the development of industrial automation for automation control system anti-interference technology got rapid progress. this paper points out the common interference sources, from this put forward a series of anti-interference measures, combined with a gas control system introduced the practical application of anti-interference measures.关键词：自动控制；抗干扰；抗干扰抑制key words：automaticcontrol，anti-interference，interference restraint中图分类号：[f287.2] 文献标识码：a 文章编号：工业自动化控制系统的硬件由大规模集成微处理芯片构成的可编程控制器（plc）、现场总线控制系统（fcs）、分散型控制系统（dcs）、工业控制机（ipc）及各测量控制仪表构成。
器件的pcb板内部连接线路越来越细，传递信号电流越来越小，供电电压越来越低，对噪声也越趋敏感，容易被周围干扰源干扰。
因此，须采取一定抗干扰措施来提高控制系统的可靠性。
以保证提高生产效率。
一、干扰源分析1、辐射干扰辐射干扰指的是电弧电路、雷电、射频设备等产生的空间辐射电干扰。
此类干扰，一般无法抑制干扰源，主要通过切断或减弱传播途径来减少干扰影响，如等电位联机、屏蔽、保护隔离等措施，做全方位防雷保护。

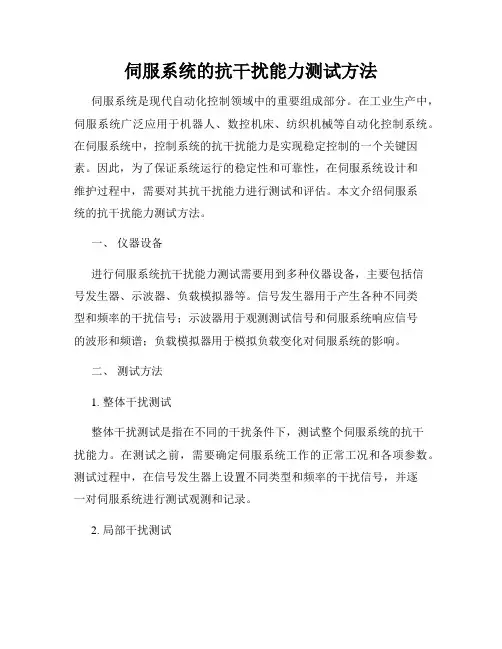

伺服系统的抗干扰能力测试方法
伺服系统的抗干扰能力测试方法伺服系统是现代自动化控制领域中的重要组成部分。
在工业生产中，伺服系统广泛应用于机器人、数控机床、纺织机械等自动化控制系统。
在伺服系统中，控制系统的抗干扰能力是实现稳定控制的一个关键因素。
因此，为了保证系统运行的稳定性和可靠性，在伺服系统设计和维护过程中，需要对其抗干扰能力进行测试和评估。
本文介绍伺服系统的抗干扰能力测试方法。
一、仪器设备进行伺服系统抗干扰能力测试需要用到多种仪器设备，主要包括信号发生器、示波器、负载模拟器等。
信号发生器用于产生各种不同类型和频率的干扰信号；示波器用于观测测试信号和伺服系统响应信号的波形和频谱；负载模拟器用于模拟负载变化对伺服系统的影响。
二、测试方法1. 整体干扰测试整体干扰测试是指在不同的干扰条件下，测试整个伺服系统的抗干扰能力。
在测试之前，需要确定伺服系统工作的正常工况和各项参数。
测试过程中，在信号发生器上设置不同类型和频率的干扰信号，并逐一对伺服系统进行测试观测和记录。
2. 局部干扰测试局部干扰测试是指在伺服系统的不同部位，测试其受干扰的敏感程度和抗干扰能力。
在测试之前，需要对伺服系统的结构和工作原理进行深入了解。
测试过程中，根据伺服系统的具体结构和功能，在不同部位安装信号发生器，模拟实际工作过程中的干扰场景，并观测记录伺服系统的响应情况。
3. 模拟负载测试模拟负载测试是指在伺服系统实际工作负载条件下，测试其对负载变化的响应能力和抗干扰能力。
在测试之前，需要对伺服系统的负载特性进行准确测定。
测试过程中，通过负载模拟器产生负载变化信号，并观测记录伺服系统的响应情况。
三、结论与建议在伺服系统抗干扰能力测试中，需要综合考虑不同干扰情况和实际工作负载条件下的测试结果，对伺服系统的整体稳定性和抗干扰能力进行综合评估。
基于测试结果，可以对伺服系统的设计、维护和改进提出建议和优化方案，提高系统的工作效率和可靠性。
同时，在实际工程应用中，需要根据不同的控制需求和干扰情况，选择合适的测试方案和参数，保证测试结果的准确性和可靠性。
控制中的干扰课件ppt
自适应抗干扰技术
根据干扰的变化自适应调 整抗干扰策略，实现动态 抗干扰。
协同抗干扰技术
利用多个传感器或设备之 间的协同作用，共同抑制 干扰，提高系统性能。
实际应用案例分析
通信系统中的抗干扰技术
在移动通信、卫星通信等系统中，采用扩频、跳频等技术提高抗干扰能力，确 保通信质量。
工业控制系统中的抗干扰技术
未来发展趋势预测
智能化抗干扰技术
预测智能化抗干扰技术的发展趋 势，如深度学习、神经网络等技 术在抗干扰领域的应用前景。
新型传感器与执行器
关注新型传感器与执行器技术的 发展对抗干扰性能提升的影响， 如微纳传感器、高精度执行器等 。
01 02 03 04
多学科交叉融合
展望控制科学与工程、信息科学 、人工智能等多学科交叉融合在 抗干扰控制领域的发展趋势。
控制系统设计中抗干扰策略
Chapter
硬件设计方面抗干扰措施
选择抗干扰能力强的元器件
选用质量可靠、性能稳定的元器件，提高系统对干扰的抵御能力 。
合理布局和布线
优化元器件布局和布线，减小电磁干扰对系统的影响。
滤波和防护电路设计
设计滤波电路和防护电路，滤除高频噪声和浪涌电压，保护系统免 受干扰损害。
软件设计方面抗干扰措施
02
干扰抑制方法与技术
Chapter
传统抗干扰技术
滤波技术
通过滤波器对信号进行滤波处理 ，去除干扰成分，提高信号质量
。
屏蔽技术
采用金属屏蔽材料对电路或设备进 行屏蔽，防止电磁干扰的侵入。
接地技术
通过合理的接地设计，降低地线阻 抗，减少地线干扰对信号的影响。
现代抗干扰技术发展趋势
智能抗干扰技术

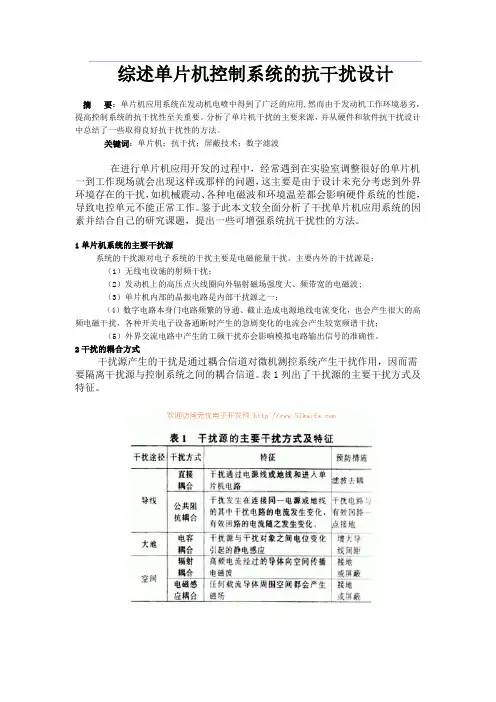

综述单片机控制系统的抗干扰设计
