CMCTOUCH多点红外触摸屏应用及特点
CMC红外屏的标准产品系列-Q
销售资料
CMC红外屏的标准产品系列-A
目前最大可定制到252寸
销售资料
CMC红外屏性能参数
分辨率（插值） 线性误差 输入方法 触摸次数 触摸激活力 最小触摸物体直径 抗暴性 表面耐久性 透光率 工作温度 存贮温度 工作湿度 存贮湿度 工作电压 供电方式 功率 接口方式 适用操作系统 32767*32767 1.4mm 用手指、带手套的手或其他不透光的触摸感应介质激活 不受限 采用红外触摸技术，无需触摸激活力 3mm 使用钢化玻璃时，直径为63.5mm（质量为1.04kg）表面光滑的钢球，1米的高度自由落下，试样不 破表面硬度等同玻璃，莫式硬度等级为7级 ≥92%,最高可达100% （无玻璃） 宜-20℃ ～70℃ 宜-40℃ ～80℃ 90% RH 在40℃无结露 90% RH 在40℃无结露 典型值+5VDC，允许范围 +4.75V ～+5.25V USB总线或者PS/2接口供电，电源纹波最大200mVrms <3W，工作电流<400mA USB/EIA-232E Windows7\Vista\XP\2003\2000\CE、Linux、MacOS(免驱动，即插即用）
CMC多点红外屏的应用 及特点
The instruction of CMC multitouch screen
销售资料
目录
▪触摸屏定义、分类 ▪多点红外屏原理 ▪多点红外屏应用领域
▪CMC红外屏卖点分析及市场对比
销售资料
定义触摸屏
计算机外设 可更替鼠标 比鼠标优越之处（图）
销售资料
触摸屏分类、原理及优劣势
销售资料
谢
谢
销售资料
销售资料
多点红外屏的应用领域 ▪目前分三大类：单人图形类操作、多人操作、单点屏一般性升级（由于单 点过去实操作性差、界面操作单调无味）
军用设备、医疗设备、研究所、电视台、户外广告媒体、电梯广告、售楼 处立体楼宇展示、家具展厅、影院互动橱窗 、公安指挥车 、展览场馆互 动式展台、军事指挥中心、交通指挥部、大型展会。 教育领域：幼儿园、中、大校园、电子白板；娱乐领域：游戏、赌场、吧 台；办公经营：会议茶几、办公桌 党政机关及营业大厅、信息查询一体机、监控中心、调度中心、市政电子 读报系统
销售资料
CMC红外屏的卖点及核心优势
任何系统下都是即插即用，无需装驱动。这是最新HID技术。 真多点、并非手势识别。（四种方法检测多点屏优劣） CMC红外屏所用材料国内领先。比如韩国光电子的LED管，这在中国触 摸屏领域为数极少，因此可见我们的产品定位。 我们最大可做到256寸，这在全国也是第一，没人也以做得到，我们可做 到5.2米长，1.2米高。 CMCTOUCH的Q系列产品的实测扫描速度可达200帧，适用军方、医用 等高端客户领域。 CMCTOUCH的四点触摸屏于10月底正试上市。
电阻 电容 声波 红外 纳米膜 电磁 光学CCD（两种）
销售资料
单、多点红外是一个人在操控一个主机电脑，多 点则可同时由多人操作一个主机、一个屏幕， 类似于可实现多个人操作多个鼠标于一个屏 幕上。这是一个革命性进步。比如，多个小 孩同时在一个大屏幕上比赛画画，比如多个 人在一个吧台触摸屏上同玩一个小游戏。 多点屏实现了很多单点屏所不能或不易完成 的功能。比如，军用立体地图指挥，又如放 入三个点以上，系统默认当滚轮用。过去没 有的手势识别，现在都能实现，它就像人机 沟通的文字增加了一倍一样。

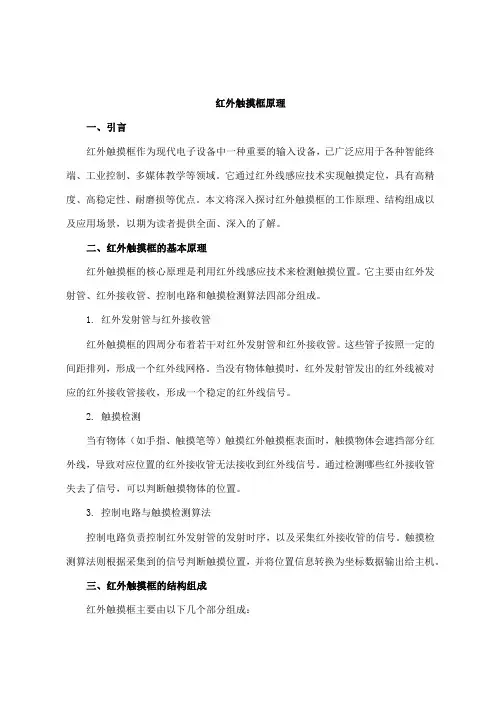

红外触摸框 原理
红外触摸框原理一、引言红外触摸框作为现代电子设备中一种重要的输入设备，已广泛应用于各种智能终端、工业控制、多媒体教学等领域。
它通过红外线感应技术实现触摸定位，具有高精度、高稳定性、耐磨损等优点。
本文将深入探讨红外触摸框的工作原理、结构组成以及应用场景，以期为读者提供全面、深入的了解。
二、红外触摸框的基本原理红外触摸框的核心原理是利用红外线感应技术来检测触摸位置。
它主要由红外发射管、红外接收管、控制电路和触摸检测算法四部分组成。
1. 红外发射管与红外接收管红外触摸框的四周分布着若干对红外发射管和红外接收管。
这些管子按照一定的间距排列，形成一个红外线网格。
当没有物体触摸时，红外发射管发出的红外线被对应的红外接收管接收，形成一个稳定的红外线信号。
2. 触摸检测当有物体（如手指、触摸笔等）触摸红外触摸框表面时，触摸物体会遮挡部分红外线，导致对应位置的红外接收管无法接收到红外线信号。
通过检测哪些红外接收管失去了信号，可以判断触摸物体的位置。
3. 控制电路与触摸检测算法控制电路负责控制红外发射管的发射时序，以及采集红外接收管的信号。
触摸检测算法则根据采集到的信号判断触摸位置，并将位置信息转换为坐标数据输出给主机。
三、红外触摸框的结构组成红外触摸框主要由以下几个部分组成：1. 红外边框：红外边框内嵌有红外发射管和红外接收管，是红外触摸框的核心部件。
2. 触摸屏：触摸屏是用户直接操作的界面，一般采用透光性好的材料制成，如玻璃、亚克力等。
3. 控制电路板：控制电路板负责控制红外发射管的发射时序，采集红外接收管的信号，并进行触摸检测处理。
4. 连接线：连接线将红外触摸框与控制主机连接起来，传输触摸位置和坐标数据。
四、红外触摸框的应用场景红外触摸框广泛应用于各种智能终端、工业控制、多媒体教学等领域。
以下是一些典型的应用场景：1. 智能终端：红外触摸框可用于智能手机、平板电脑等智能终端设备，实现触摸操作和交互。
2. 工业控制：在工业控制领域，红外触摸框可用于操作面板、人机交互界面等，提高操作效率和便捷性。
红外触摸屏的基本知识简述
红外触摸屏的原理简述红外触摸屏技术是在屏幕四周安装红外发射管和红外接收管，形成红外光矩阵，然后分别在横、竖两个方向上不断的扫描并探测，当触摸物阻挡红外光时进行位置判断的坐标定位技术。
一般是在显示器的前而安装一个电路板框架，在电路板上四边安装对应红外发射管和红外接收管，如下图所示，白色的是红外发射管，黑色的是红外接收管，通过电路驱动红外发射管发出红外光，位置相对的接收管接收红外光信号。
用户在触摸屏幕时，手指就会挡住经过该位置的横竖方向的外线，光信号的改变引起光电探测电路输出的电信号发生变化，通过对电信号处理可以对触摸点在屏幕的位置进行定位。
任何对红外光不透明的触摸物体都可阻断红外线实现触摸定位。
本文由红外线供应网提供红外触摸屏的原理是在屏幕四边放置红外发射管和红外接收管，微处理器控制驱动电路依次接通红外发射管并检查相应的红外接收管，以形成横坚交叉的红外光阵列，得到定位的信息。
本论文中以Philips公司的ARM7芯片LPC2132为微处理器，通过对移位锁存器74HC595的控制对红外发射管的逐个扫描，同时微处理器通过12C总线寻址每个相应的红外接收管，得到相应的光强值。
微处理器根据接收到的被遮挡前后的光强信号得到触摸的位置信息，并通过串口将该信息传送给主机。
控制方式如下图所示：微处理器电路：微处理器在红外触摸屏硬件系统中起着核心的作用:1、完成对红外发射电路的驱动;2、完成对红外接收电路的驱动;3、完成对是否被触摸的判断以及触摸位置信息的计算;4、将触摸位置信息通过中P1传送给主机;5、调试整个程序的运行。
本论文中采用Philips公司的ARM7芯片LPC2132作为微处理器。
该芯片是基于一个支持实时仿真和嵌入式跟踪的32/16位ARM7TDMI微控制器，并带有64kB的嵌入的高速Flash 存储器。
具有EmbeddedICE-RT和嵌入式跟踪接口，可实时调试；多个串行接口，包括2个16C550工业标准DART，2个高速I2C接口SP1;多个32位定时器、1个10位8路ADC, 10位DAC，PWM通道和47个GP10以及多达9个边沿或电平触发的外部中断。
【精选】多媒体教学触摸一体机的简单介绍和实用案例
电视台互动播报新闻
通过触摸一体机播报新闻，可以做到与观众触摸互动、图片互动、文字互动等。
形象宣传
通过声音、画面、文字等多重手段展示企业文化及企业形象，形成双向交流，打造强势品牌。
U盘教学
可以直接接入U盘、移动硬盘，实现资源调用。
7、环保白板功能：随便写，随便画，无需笔擦，而且环保。用笔用手都可以书写，可以随便删除，也可以储存、录制。
8、投影仪功能：“触动视界”大荧幕可代替投影仪，播放大屏显示档，并且图像更加清晰。
9、导购机功能：具有导购、导示功能，给与顾客指引，方便顾客查找自己所需的产品，并带有广告宣传等附加功能
10、电子查询功能：通过运营商对各种电子档、信息的输入和编辑，顾客可以自助查询到所需要的信息，减低问询的人员成本。
6、高整合性有了它，您的教室从此变得更加宽敞明亮！
满足常规的投影机吊装要求，将投影机、功放、音响、电脑等多媒体设备高度集成，无需电子讲台、液晶显示器等设备占据宝贵的教室空间，干净整洁！
7、高方便性操作便捷有了它，您的教室随时变为多媒体教室！可随时登陆互联网.
教师只需将电源和网线一插,打开即用.
8、高安全性有了它，您从此不必担心任何安全防盗问题！
五、案例分析
商务演示、酒店会议室、多功能会议多媒体教室一体机
详细描述：
高移动性
一体化制成，轻巧坚固，移动方便、功能齐全，随时将任意教室变成多媒体教室。
高整合性
将电脑、投影机、音响系统，多功能会议室、虚拟实验室、电子课件等各种软硬件设备高度集成，兼容性更强。
高经济性
不受场地限制，可根据学校实况决定购买数目，并可随时扩大建设规模，并配有覆盖各年级科目的海量课件。

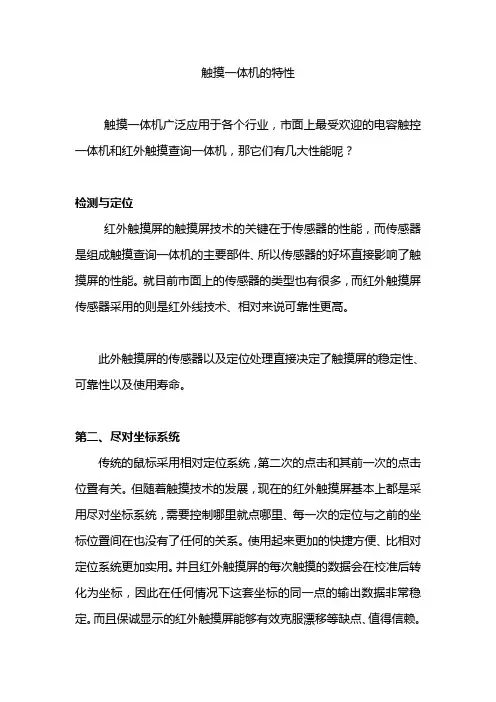

触摸一体机的特性
触摸一体机的特性
触摸一体机广泛应用于各个行业，市面上最受欢迎的电容触控一体机和红外触摸查询一体机，那它们有几大性能呢？
检测与定位
红外触摸屏的触摸屏技术的关键在于传感器的性能，而传感器是组成触摸查询一体机的主要部件、所以传感器的好坏直接影响了触摸屏的性能。
就目前市面上的传感器的类型也有很多，而红外触摸屏传感器采用的则是红外线技术、相对来说可靠性更高。
此外触摸屏的传感器以及定位处理直接决定了触摸屏的稳定性、可靠性以及使用寿命。
第二、尽对坐标系统
传统的鼠标采用相对定位系统，第二次的点击和其前一次的点击位置有关。
但随着触摸技术的发展，现在的红外触摸屏基本上都是采用尽对坐标系统，需要控制哪里就点哪里、每一次的定位与之前的坐标位置间在也没有了任何的关系。
使用起来更加的快捷方便、比相对定位系统更加实用。
并且红外触摸屏的每次触摸的数据会在校准后转化为坐标，因此在任何情况下这套坐标的同一点的输出数据非常稳定。
而且保诚显示的红外触摸屏能够有效克服漂移等缺点、值得信赖。
第三、透明性
因为红外触摸屏是由多层的复合薄膜精心组合构成、其透明性的好坏直接影响了触摸查询一体机的视觉效果。
然而对于红外触摸屏的透明性能好坏的衡量标准却不仅仅在于其视觉效果的好坏。
再实际的采购过程中还需要根据其清晰度、透明度、反光度以及色彩失真度等多方面综合判断才能得出结论。
以上这三点就是触摸一体机的三大特性，虽然说关联性不强但在够买红外触摸查询一体机的时候都是不可缺少的参考条件。
创维触摸一体机使用说明解读
使用触摸一体机时需要注意什么？
常见问题解答和注意事项
01
避免使用尖锐物品划伤触摸屏表面。
02
定期清洁触摸屏表面，保持清洁干燥。
03
在雷电天气或长时间不使用的情况下，建议断开电源连
接。
谢谢聆听
会议领域
适用于企业会议室、报 告厅等场景，可实现远 程视频会议、多媒体演 示等功能。
展览领域
商业领域
适用于博物馆、展览馆 等场景，可实现数字化 导览、互动展示等功能。
适用于商场、酒店、餐 厅等场景，可实现信息 查询、广告发布等功能。
02 硬件组成与连接
主要硬件设备
显示屏
高清触摸屏，支持多点触控操作。
创维触摸一体机使用 说明解读
目录
• 产品概述 • 硬件组成与连接 • 软件安装与配置 • 触摸功能使用指南 • 显示功能调整与优化 • 网络连接与资源共享 • 故障诊断与排除方法
01
产品概述
创维触摸一体机简介
01
创维触摸一体机是一种集成了触摸屏、高清显示、多媒体 播放、电脑主机等多种功能于一体的智能化终端设备。
主机
搭载高性能处理器，提供流畅的运行体验。
摄像头
高清摄像头，可用于视频会议或在线教育等场景。
音响系统
内置高品质音响，提供清晰、洪亮的音效。
设备连接与配置
连接电源
将一体机电源线插入电源插座，确保电源稳 定。
外设连接
连接网络
通过有线或无线网络连接，确保一体机能够 访问互联网。
根据需要，将键盘、鼠标等外设与一体机连 接。
色彩调整与优化
色彩校准
创维触摸一体机提供色彩校准功能， 用户可以通过该功能对显示色彩进 行校准，以确保显示色彩的准确性 和一致性。

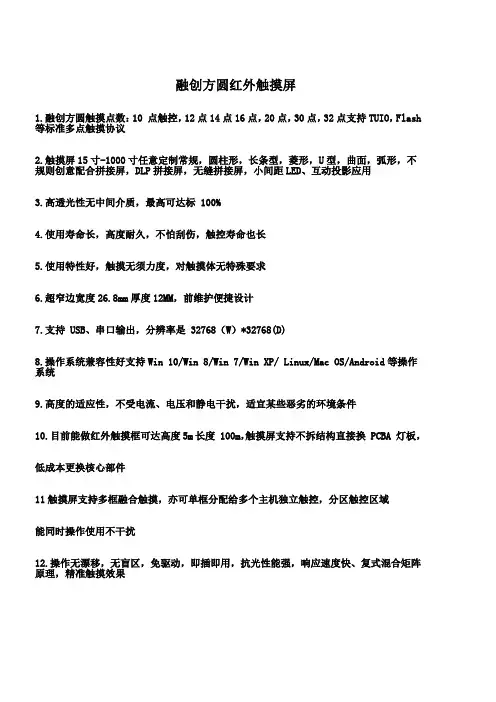

超大尺寸红外多点触摸屏框
融创方圆红外触摸屏
1.融创方圆触摸点数：10 点触控，12点14点16点，20点，30点，32点支持TUIO，Flash 等标准多点触摸协议
2.触摸屏15寸-1000寸任意定制常规，圆柱形，长条型，菱形，U型，曲面，弧形，不规则创意配合拼接屏，DLP拼接屏，无缝拼接屏，小间距LED、互动投影应用
3.高透光性无中间介质，最高可达标 100%
4.使用寿命长，高度耐久，不怕刮伤，触控寿命也长
5.使用特性好，触摸无须力度，对触摸体无特殊要求
6.超窄边宽度26.8mm厚度12MM，前维护便捷设计
7.支持 USB、串口输出，分辨率是 32768（W）*32768(D)
8.操作系统兼容性好支持Win 10/Win 8/Win 7/Win XP/ Linux/Mac OS/Android等操作系统
9.高度的适应性，不受电流、电压和静电干扰，适宜某些恶劣的环境条件
10.目前能做红外触摸框可达高度5m长度 100m，触摸屏支持不拆结构直接换 PCBA 灯板，低成本更换核心部件
11触摸屏支持多框融合触摸，亦可单框分配给多个主机独立触控，分区触控区域
能同时操作使用不干扰
12.操作无漂移，无盲区，免驱动，即插即用，抗光性能强，响应速度快、复式混合矩阵原理，精准触摸效果
一、触摸屏技术参数：
三、环境性能：
四、机械参数：
五、触摸框产品外观尺寸。
红外、电磁、电容三大触控技术，商显领域会议平板触摸屏分析
红外、电磁、电容三大触控技术，商显领域会议平板触摸屏分析在日常生活中，我们经常会接触到各种类型的触摸屏幕，从个人消费端的手机，再到生活和工作的电脑，再到家用的电视机，以及各种应用场景的商用显示屏等等。
我们知道，在一线的智能会议平板品牌中，如达芬奇的Davinci Board会议平板，低、中、高版本的会议平板都分别采用了红外触控技术、红外+电磁双触控技术、电磁+电容双触控技术等三种触控技术。
那么，这些不同的触控技术原理是怎样的？又都有哪些区别呢？一、红外式触摸屏代表产品自助查询机红外触摸屏分为红外对管触摸屏和红外成像触摸屏（俗称光学触摸屏）。
红外对管触摸屏的四边排布了红外发射管和红外接收管，一一对应形成了横竖交叉的红外线矩阵。
用户在触摸屏幕时，触摸物体会挡住经过该位置的横竖两条红外线，继而控制器通过计算即可判断出触摸点的位置。
红外成像触摸屏就是在两个角上安装摄像头和红外线发射灯，由红外线发射灯发出的光线，通过四边的反光膜反射回来的光线，再由摄像头接收反回的光线信息，形成一个光网模式。
用户在触摸屏幕时，触摸物体会挡住经过该位置的光线，导致光网阻断，控制器通过运算即可判断触摸点的位置。
红外式触摸屏也同样不受电流、电压和静电干扰，适宜于多种恶劣的环境。
其主要优点是价格低廉、安装方便，稳定性优，使用寿命长（理论点击次数无限），透光率高（达95%），能保持清晰透亮的图像，无漂移，免驱免校准，即插即用。
二、电磁式触摸屏代表产品电子阅读器电磁式触摸屏的基本原理是依靠电磁笔和感应器在操作过程中产生的磁场变化来进行判别，电磁笔为讯号发射端(transceiver)，天线板为讯号接收端(receiver)，当接近感应时磁通量发生变化，继而由运算定义位置点。
电磁式触摸屏成本较高，透光率和解析度高，拥有Z轴感应能力，反应灵敏，无需触碰即可触控，适合用来绘图和手写辨识等等。
手写识别功能，加上电磁触控笔的高精度，非常适合在文字缝隙里划线、批注、记事等，这就是主流电子阅读器和达芬奇等的中高端版会议平板采用它的主要原因。
55寸3.5mm3x3红外触摸框技术参数
55寸3x3红外触摸框技术参数一、融创方圆多点触摸屏产品概述：1.高度的稳定性，不会因时间、环境的变化产生飘移2.高度的适应性，不受电流、电压和静电干扰，适宜某些恶劣的环境条件（防爆，防尘）3.高透光性无中间介质，最高可达标100%4.使用寿命长，高度耐久，不怕刮伤，触控寿命也长5.使用特性好，触摸无须力度，对触摸体无特殊要求6.在win7 以上支持10 点触控，完美兼容安卓系统及Linux、Mac os 系统7.支持USB、串口输出8.分辨率是32768（W）*32768(D)9.操作系统兼容性好Win2000/XP/Win7/LINUX/ Android/Mac os10.触摸直径 >= 6mm11.采用融创方圆55寸3x3拼接定制触摸框（对角线165″）12.适用于3x3横向拼接屏上1路电脑信号实现互动触摸13.触摸框检测报告认证。
14.质保18个月二、触摸屏技术参数：触摸框结构图附图纸外观结构*铝型材宽度≦26.8mm*铝型材厚度≦12mm*表面处理氧化黑色*拐角与装配方式为方便拆装，触摸框四角连接固定方式需采用铸造铝一体化成型直插式固定方式。
不接受内六角和其它固定方式。
方便后期维护触摸框需采用前维护方式结构。
融创方圆订做多点触控屏可以配合液晶拼接屏，DLP拼接屏，无缝拼接屏，小间距LED、互动投影圆形长条型，菱形，U型曲面，弧形，不规则创意10点16点20点30点32点超大红外真多点触摸屏可以定制长度8米9米10米15米18米20米30米40米50米60米等超大尺寸红外触摸屏定制支持Win 10/Win 8/Win 7/Win XP/ Linux/Mac OS/Android等操作系统。
光学触摸屏技术特点及其市场前景
光学触摸屏技术特点及其市场前景
光学触摸技术是一种不同于现有的红外、表面声波、电阻、电容等触摸技术的新技术，光学传感器对细致的动作反应快速，让您的应用更轻快，流畅，准确！创造性的多点触摸技术应用更是给光学触摸技术锦上添花！
一、概述
简单、准确、反应快速。
CCD光学触摸技术打破原有触摸技术的瓶颈，从准确率、反应速度和寿命方面都有大幅度提高。
安装在顶部左右角的两个CCD摄像头可以精准地检测出您的多个手指位置，使您不仅可以单击、拖拉，还可以自由旋转和放大图片，这些操作都取决于您手指的数量和单位面积。
您还可以通过轻轻的接触屏幕，享受控制三维物体运动以及与屏幕中的虚拟动物零距离接触的乐趣。
二、CCD光学触摸系统简介
安装在顶部左上角的CCD摄像头，通过LED灯发射出光线，经过四周反射条反射，进入右上角的CCD摄像头中。
同理，右上角的CCD摄像头发射的光线传入左侧的CCD摄像头中。
密布的光线在触摸区域内形成一张光线网，经过多次反射的光线之间的空间在1MM以内。
当触摸一点时，该点的射出光
线和接收光线组成一个夹角，同时两端的CCD摄像头与这两条光线以及两个
摄像头之间构成的直线又会组成两个夹角，这样该点的准确坐标被控制器录入，实现触摸反应。
当采用多点触摸时，原理也是如此！
三、CCD光学触摸屏主要技术特点
1、支持多点触摸和双人书写；
2、适用于液晶、等离子、LED等多种显示器，投影仪（前投、背投）。
浅谈触摸屏在我馆的应用(一)
浅谈触摸屏在我馆的应用(一)摘要：本文着重介绍我馆所使用的触摸屏类型，即红外线触摸屏和表面波触摸屏的工作原理以及使用情况。
关键词：触摸屏；红外线；表面波0引言触摸屏作为一种计算机输入设备，是一种非常简单、方便的人机交互方式。
信息内容可以通过触摸显示。
1触摸屏的工作原理为了操作的方便，触摸屏代替了鼠标和键盘。
工作时，必须用手指或其他物体触摸安装在显示器前端的触摸屏，然后系统根据手指触摸的图标或菜单位置来定位选择信息输入。
触摸屏技术的本质是传感器。
触摸屏由触摸检索部件和触摸屏控制器组成。
触摸检索部件安装在显示器屏幕前面，用于检测用户触摸位置，接收后送触摸屏控制器。
触摸屏控制器的主要作用是从触摸点检测装置上接受触摸信息，并将它转化成触点坐标，再送给cpu，它同时能接受cpu发来的命令并加以执行。
其过程是：当手指（或笔、电流等）接触到触摸屏时，接触点信号改变（光、声或电流等），传感器接受后根据算法，确定触点（x，y）的坐标，配以应用软件，就可以执行相应的操作，比键盘操作直观些。
2触摸屏的主要类型并浅析所选用的触摸屏其技术原理2.1红线线触摸屏在显示器上加上光点距架框，并在距架框的四边排列了感测元件红外线发射管及接收管，使屏幕表面上形成红外线布成的光网，任何触摸物体均可改变触点上的红外线而实现触摸屏操作。
当手指进入红外光网阻挡住其处的红外线发射时，此点的横竖两个方向上的接受红外管接收到的红外线的强弱就发生变化，计算机通过这个变化算出触摸点位置。
红外触摸屏优点有：①不受电流、电压和静电干扰，所以适宜某些恶劣的环境条件。
②可用手指、笔或任何可阻挡光线的物体触摸。
缺点是：①由于只在普通屏幕上增加了框架，在使用过程框架四周的红外线发射管及接收管很容易损坏。
②球面显示器使用时感觉不好，因为赖以工作的红外线光栅矩阵要求在同一平面上。
红外线探测技术利用同一波长的红外发射管、红外接收管（简称红外对管）得到的探测方法：只要有物体阻挡住红外对管之间的连线，接受信号就急剧下降，因此红外线可用探测物体的阻挡，如在防盗系统上的应用。
