04观测降水量空间插值制图_以习水县降雨量空间数据插值制图为例资料
arcgis空间内插值教程
GIS空间插值（局部插值方法）实习记录
一、空间插值的概念和原理
当我们需要做一幅某个区域的专题地图，或是对该区域进行详细研究的时候，必须具备研究区任一点的属性值，也就是连续的属性值。但是，由于各种属性数据（如降水量、气温等）很难实施地面无缝观测，所以，我们能获取的往往是离散的属性数据。例如本例，我们现有一幅山东省等降雨量图，但是最终目标是得到山东省降水量专题图（覆盖全省，统计完成后，各地均具有自己的降雨量属性）。
空间插值是指利用研究区已知数据来估算未知数据的过程，即将离散点的测量数据转换为连续的数据曲面。利用空间插值，我们就可以通过离散的等降雨量线，来推算出山东省各地的降雨量了。
二、空间插值的几种方法及本次实习采用的原理和方法
– 整体插值方法
» 边界内插方法
» 趋势面分析
» 变换函数插值
– 局部分块插值方法
» 自然邻域法
» 移动平均插值方法：反距离权重插值
» 样条函数插值法（薄板样条和张力样条法）
» 空间自协方差最佳插值方法：克里金插值
■局部插值方法的控制点个数与控制点选择问题
局部插值方法用一组已知数据点（我们将其称为控制点）样本来估算待插值点（未知点）的值，因此控制点对该方法十分重要。
为此，第一要注意的是控制点的个数。控制点的个数与估算结果精确程度的关系取决于控制点的分布与待插值点的关系以及控制点的空间自相关程度。为了获取更精确的插值结果，我们需要着重考虑上述两点因素（横线所示）。
第二需要注意的是怎样选择控制点。一种方法是用离估算点最近的点作为控制点；另一种方法是通过半径来选择控制点，半径的大小必须根据控制点的分布来调整。
S6、按照不同方法进行空间插值，并比较各自优劣
打开ArcToolbox——Spatial Analyst 工具——插值，打开插值方法列表，如下图：
A、采用反距离权重法（IDW）对降水量数据进行插值：
反距离权重法的特点是按照距离待插值点的远近核定已知数据点的权重，从而对待插值点进行插值的过程。一个已知数据点距离待插值点越远，权重就越低，它的值对待插值点的影响就越小。影响的程度用点之间距离乘方的倒数表示，通过“power”设置乘方。乘方为1意味着点之间数值变化率为恒定，称为线性插值法；乘方为2或更高则意味着越靠近已知点，数值的变化率越大。
云南省降水量空间分布的克立格插值分析
成果交流
RESULTS COMMUNICATION065
1研究背景
水资源是区域可持续发展的基础资源
，降水是水
资源主要的供给来源
，随着全球气候变暖以及人为活
动的干预
，各区域气象要素存在显著的差异
，气候变
化直接影响降水量的变化
。近50年来我国增暖尤其明
显
，导致降水量时空分配更不均匀
，对区域水资源开
发利用和规划管理造成了严重影响[3]
。
云南省位于我国西南边陲
，地理位置处于东经
97.5167
°~106.1833
°，北纬21.1333
°~29.25
°，面积为
39万km2
。云南地处青藏高原东南侧
，属于典型的季
风气候
，青藏高压与西太平洋副热带高压相配合形成
的地势是云南夏季强降水的主要原因[5]
，每年5~10月
为雨季
，云南省年降水量的86%出现在此期间[1]
。云
南省地形地貌复杂
，降水量分布极不均匀
，多雨区分
布在省内西部
、南部
，少雨区分布在省内西北部[3]
。
本文以云南省126个气象观测站记录的2017年5月份
降水量为研究对象
，拟合了降水量变差函数理论模型
，
并采用协同克立格法做了空间插值计
，加强了对云南
省降水量空间分布的研究
，对水资源规划管理具有重
要意义
。
2 数据与方法
2.1数据来源
数据来源于2017年5月份云南省126个气象观测站记录的降水量数据
，研究区域的空间散点分布见图
1
，频数分布见图2。
图1 云南省2017年5月 图2 云南省2017年5月
降水量空间分布图 降水量频数直方图
2.2研究方法
2.2.1 实验变差函数
假设空间点
x只在一维
x轴上变化
，我们设区域
化变量
Z（x）在空间点
，x+
h两点处的值之差定义为
Z
（x
）在方向上的变差函数
γ(
x，h)[2]
，即
γ(
x，h)=1
2Var[
Z
（x
）—Z
（x+h
）]
（1
）
根据二阶平稳的假设或本征假设
，Z
（x
）的增量
Z
（x
）—Z
（x+h
）只依赖于分隔它们的
h（模和方向
），而
不依赖于具体位置
x。波向量
h分割的每一对数据
｛Z
（x
i）—Z
（x
i+h
）｝（i=1
,2,…,N（h
））可以看成是一次
ArcGIS数据生产与精细化制图之中国年降水量分布图的制作
ArcGIS数据生产与精细化制图之中国年降水量分布图的制作
本文以中国年降水量分布图的制作为例详细地介绍了数据的获取、预处理、空间降水插值直到最后成图的整个过程。共分为三个部分：
第一部分：底图的制作。这一部分介绍衬托专题图的底图的制作，这一部分的结果还可以作为其它专题图的底图；
第二部分：中国年降水量插值。这一部分介绍用ArcGIS的空间插值方法将气象站点的降水量数据插值得到全国范围内的降水分布；
第三部分：地图整饰。这一部分介绍添加地图要素和美化及最后出图。
第一部分：底图的制作
Step 1-1：数据准备
总共包含五个文件：
bou2_4l.shp：中国政区的线文件，在这个线文件里包含了南海的九段线
bou2_4p.shp：中国政区的面文件
rivers.shp：世界主要河流
cntry02.shp：世界国家面文件
省会城市.shp：中国省会城市点文件
注意：ITT提供的两个文件没有设置坐标系，需要先在Catalog中将这两个文件（rivers.shp和cntry02.shp）的地理坐标系设为WGS84。
Step 1-2：设置投影
打开ArcMap将这些文件添加进去，接下来我们要给Dataframe设置一个投影坐标系。由于我们要做的是中国全国的降水量分布，我们使用等面积的Albers投影。右击Layers->Properties->Coordinate System选项卡->new Project System，选择Albers，设置中央经线105，标准纬线25度，47度，在地理坐标系中选择WGS84。设置如图：
Step 1-3：放大图我们可以看到，沿海一带有很多面积很小的岛屿，为了制图的美观，我们需要删掉一些面积小的岛屿，但是在这之前，我们必需把南海诸岛以及台湾周围的岛屿保留下来（原因大家都懂的）。
关闭其它图层（只留下政区图层bou2_4p），开始编辑进入编辑状态，选中南海的那些岛屿以及台湾周边岛屿，如图：

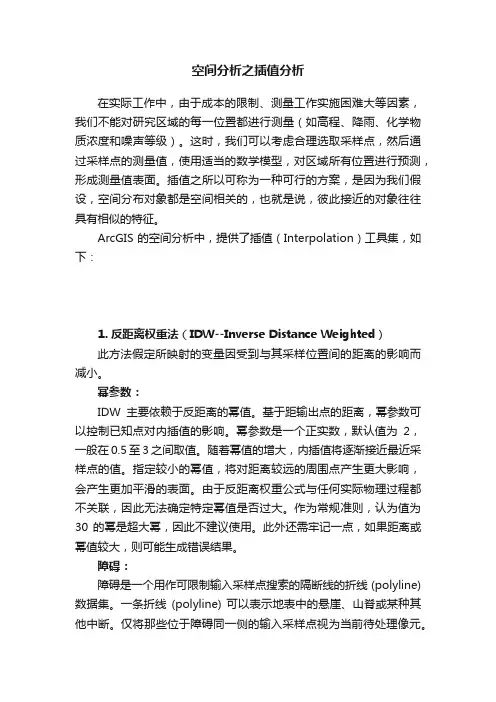

空间分析之插值分析
空间分析之插值分析
在实际工作中，由于成本的限制、测量工作实施困难大等因素，我们不能对研究区域的每一位置都进行测量（如高程、降雨、化学物质浓度和噪声等级）。这时，我们可以考虑合理选取采样点，然后通过采样点的测量值，使用适当的数学模型，对区域所有位置进行预测，形成测量值表面。插值之所以可称为一种可行的方案，是因为我们假设，空间分布对象都是空间相关的，也就是说，彼此接近的对象往往具有相似的特征。
ArcGIS的空间分析中，提供了插值（Interpolation）工具集，如下：
1. 反距离权重法（IDW--Inverse Distance Weighted）
此方法假定所映射的变量因受到与其采样位置间的距离的影响而减小。
幂参数：
IDW主要依赖于反距离的幂值。基于距输出点的距离，幂参数可以控制已知点对内插值的影响。幂参数是一个正实数，默认值为 2，一般在0.5至3之间取值。随着幂值的增大，内插值将逐渐接近最近采样点的值。指定较小的幂值，将对距离较远的周围点产生更大影响，会产生更加平滑的表面。由于反距离权重公式与任何实际物理过程都不关联，因此无法确定特定幂值是否过大。作为常规准则，认为值为
30 的幂是超大幂，因此不建议使用。此外还需牢记一点，如果距离或幂值较大，则可能生成错误结果。
障碍：
障碍是一个用作可限制输入采样点搜索的隔断线的折线 (polyline)
数据集。一条折线 (polyline) 可以表示地表中的悬崖、山脊或某种其他中断。仅将那些位于障碍同一侧的输入采样点视为当前待处理像元。 注意事项：
（1）因为反距离权重法是加权平均距离，所以该平均值不可能大于最大输入或小于最小输入。因此，如果尚未对这些极值采样，便无法创建山脊或山谷。
（2）此工具最多可处理约 4,500 万个输入点。如果输入要素类包含 4,500 万个以上的点，工具可能无法创建结果。
工具执行截图：
==>
2. 克里金法（Kriging）

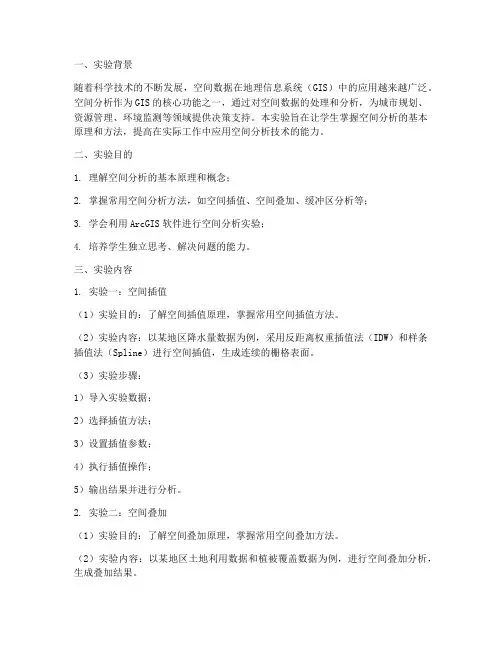

空间分析综合实验报告
一、实验背景
随着科学技术的不断发展，空间数据在地理信息系统（GIS）中的应用越来越广泛。空间分析作为GIS的核心功能之一，通过对空间数据的处理和分析，为城市规划、资源管理、环境监测等领域提供决策支持。本实验旨在让学生掌握空间分析的基本原理和方法，提高在实际工作中应用空间分析技术的能力。
二、实验目的
1. 理解空间分析的基本原理和概念；
2. 掌握常用空间分析方法，如空间插值、空间叠加、缓冲区分析等；
3. 学会利用ArcGIS软件进行空间分析实验；
4. 培养学生独立思考、解决问题的能力。
三、实验内容
1. 实验一：空间插值
（1）实验目的：了解空间插值原理，掌握常用空间插值方法。
（2）实验内容：以某地区降水量数据为例，采用反距离权重插值法（IDW）和样条插值法（Spline）进行空间插值，生成连续的栅格表面。
（3）实验步骤：
1）导入实验数据；
2）选择插值方法；
3）设置插值参数；
4）执行插值操作；
5）输出结果并进行分析。
2. 实验二：空间叠加
（1）实验目的：了解空间叠加原理，掌握常用空间叠加方法。
（2）实验内容：以某地区土地利用数据和植被覆盖数据为例，进行空间叠加分析，生成叠加结果。 （3）实验步骤：
1）导入实验数据；
2）选择叠加类型；
3）设置叠加参数；
4）执行叠加操作；
5）输出结果并进行分析。
3. 实验三：缓冲区分析
（1）实验目的：了解缓冲区分析原理，掌握常用缓冲区分析方法。
（2）实验内容：以某地区交通线路为例，进行缓冲区分析，生成不同距离的缓冲区。
（3）实验步骤：
1）导入实验数据；
2）设置缓冲区参数；
3）执行缓冲区操作；
4）输出结果并进行分析。
四、实验结果与分析
1. 实验一：通过空间插值实验，成功生成了某地区降水量的连续栅格表面，为后续的水资源管理、灾害预警等提供了数据支持。
2. 实验二：通过空间叠加实验，成功生成了土地利用和植被覆盖的叠加结果，为土地规划、生态环境监测等领域提供了数据基础。
雨量数据空间探索与插值方法探讨
甘肃科技
Gansu Science and Technology第35
卷第16
期
2019
年8
月Vol.35 No.16
Aug.2019
雨量数据空间探索与插值方法探讨
刘潘
（西安科技大学测绘科学与技术学院，陕西 西安710054
）
摘 要：对降雨量资料中的样本数据用直方图和正态QQ
分布图进行了空间分布规律的探究以及自相关性的趋势分
析,并结合空间分辨率为30m
的高程数据以及陕西省流域图离群值的合理性进行分析;对处理后的数据进行了空间
插值分析，插值方法有确定性插值（全局多项式法、反距离权重法、样条函数法）以及克里金插值法（简单克里金法、普
通克里金法）两大类;通过交叉验证和一般验证来获取不同插值方法的精度，进行比较得出精度值最高的插值方法，并
通过精度值选择最合适的模型来分析陕西省的降雨量空间分布规律。主要得出以下结论：（1
）通过热点分析，研究区域
的高程值与雨量值呈现负相关；（2
'地形地貌和河流对研究区域的降雨量有很大影响* （3
）在确定性插值方法中，样条
函数法的研究区整体精度高于全局多项式法和反距离权重法；（4
）在克里金插值方法中，普通克里金法的研究区整体
精度高于简单克里金法；（5
）普通克里金法的研究区整体精度高于样条函数法*
关键词：地统计分析；自相关;确定性插值;克里金插值法
中图分类号:P22
1
概述
在我国时常出现干旱与洪水并存的现象，社会
自 了 」
来，我国几乎年年发生南涝北旱， 方会
，而研究降雨量的空间分布以及
插值方法，以为 据*因
此对降雨量的空间插值 有了高 ，本：文
究某一区域通 插值方法得到高精度
的降雨趋势图*
探索性分析是一种无先验假设的条件下，而且
规避了一般统计方法时，提出先验条件的 I
影
响，之后对样本数据的分布特性进行了研究分
析，并以此来全 的 数据内在关系，如数
据的特点、分布以及模式，从很客观、有依据的
给数据分析者的方法叫
在19
世纪80
年代，Marquinez
等人将地形因子
降水空间插值技术的研究进展
降水空间插值技术的研究进展
一、本文概述
随着地理信息系统（GIS）和遥感技术的快速发展，降水空间插值技术在气象学、水文学、生态学等领域的应用越来越广泛。降水空间插值技术旨在通过已知的气象观测站点数据，预测和推断未知区域的降水量，以实现对降水空间分布的准确描述。本文将对降水空间插值技术的研究进展进行综述，重点分析不同插值方法的优缺点、适用条件以及在实际应用中的效果评估。通过对相关文献的梳理和评价，本文旨在为读者提供一个全面、系统的降水空间插值技术知识框架，以期为该领域的深入研究和实践应用提供参考和借鉴。
二、降水空间插值技术概述
降水空间插值技术是一种地理信息系统（GIS）和遥感技术的关键应用，其核心目标是根据已知的气象站点降水数据，通过数学和统计方法，预测和推算出未知区域的降水情况。这种技术广泛应用于气候研究、洪水预警、水资源管理、农业规划等多个领域。
降水空间插值技术的核心在于构建一个能够准确反映降水空间分布的数学模型。这个模型需要充分考虑到地理、气候、地形等多种因素的影响。目前，常用的降水空间插值方法主要包括反距离权重法（IDW）、克里格插值法（Kriging）、样条函数法（Spline）以及基于机器学习的插值方法等。
反距离权重法（IDW）是一种基于距离的插值方法，其基本思想是离已知点越近的位置，其值越接近已知点的值。克里格插值法（Kriging）则是一种基于统计学的插值方法，它考虑到了数据的空间自相关性，因此能够得到更精确的插值结果。样条函数法（Spline）则是一种数学方法，通过构建一个平滑的曲线或曲面来拟合已知数据点，从而推算出未知区域的降水情况。
近年来，随着机器学习技术的发展，基于机器学习的插值方法也开始在降水空间插值领域得到应用。这些方法，如神经网络、支持向量机、随机森林等，能够通过学习大量的已知数据，自动提取出其中的复杂规律和模式，从而实现对未知区域的准确预测。
然而，降水空间插值技术也面临着一些挑战。例如，数据的获取和处理是一项繁重的工作，而且不同地区的降水规律可能存在很大的差异。降水空间插值结果的准确性也受到多种因素的影响，如数据源的质量、插值方法的选择、模型参数的设定等。因此，如何进一步提高降水空间插值的准确性和稳定性，是当前研究的热点和难点。
实验指导书-降水量制作
1
ArcGIS数据生产与精细化制图之中国年降水量分布图的制作
第一部分:底图的制作.这一部分介绍衬托专题图的底图的制作,这一部分的结果还可以作为其它专题图的底图；
第二部分：中国年降水量插值.这一部分介绍用ArcGIS的空间插值方法将气象站点的降水量数据插值得到全国范围内的降水分布;
第三部分：地图整饰。这一部分介绍添加地图要素和美化及最后出图.
第一部分：底图的制作
Step 1—1：数据准备
总共包含五个文件:
bou2_4l.shp：中国政区的线文件，在这个线文件里包含了南海的九段线
bou2_4p。shp:中国政区的面文件（或者“中国政区.shp”)
rivers。shp：世界主要河流
cntry02。shp：世界国家面文件
省会城市。shp：中国省会城市点文件
在下载到的站点信息中提供了每个站点的经纬度坐标（中国地面气候资料国际交换站数据集台站信息。xlsx），这样我们可以利用ArcMap->File(文件)->Add Data（添加数据）—〉Add
XY Data（添加XY数据）将站点导入ArcMap中,注意导入时设置坐标系为WGS84。在这里事先导入的原因是后面导入可能会发生投影问题，使得站点位置与中国政区图不一致,
注意：需要先在Catalog中将这两个文件(rivers。shp和cntry02.shp）的地理坐标系设为WGS84。台站信息如果不能导入，可转换为.xls格式后再导入.
Step 1-2:设置投影
打开ArcMap将这些文件添加进去，接下来我们要给Dataframe设置一个投影坐标系。由于我们要做的是中国全国的降水量分布，我们使用等面积的Albers投影。右击Layers（图层)—〉Properties（属性）—>Coordinate System(坐标系统)选项卡—〉new（新建) Project System（投影坐标系)，选择Albers,设置中央经线105,标准纬线25度,47度，在地理坐标系中选择WGS84。设置如图： 2
地理空间数据分析中的空间插值技术的使用教程
地理空间数据分析中的空间插值技术的使用教程
在地理空间数据分析中，空间插值技术被广泛应用于填充缺失值、补齐网格数据、生成等高线图等任务中。本文将介绍空间插值技术的基本原理、常用方法以及使用教程，以帮助读者更好地理解和运用这一技术。
一、空间插值技术的基本原理
空间插值是通过已知的观测点得出未知位置的属性值的一种方法。它基于空间相关性的假设，即临近点的属性值相似性较高。根据这个假设，空间插值方法可以通过在观测点之间进行合理的插值推断来得出未知点的属性值。
二、常用的空间插值方法
1. 反距离加权插值（IDW）
反距离加权插值是一种简单且常用的插值方法。它根据观测点和插值点的距离，对观测点进行加权计算，距离越近的点权重越大。该方法适用于局部空间变异性较大且存在离散数据的情况。
2. 克里金插值（Kriging）
克里金插值是一种基于泛函高斯随机场理论的空间插值方法。它考虑了空间数据的自相关性和空间变异性，能够更好地描述空间数据的复杂性。克里金插值方法通过构建半变异函数和克里金方程，对观测点进行插值推断。
3. 三角网插值（TIN）
三角网插值将空间数据进行三角化处理，在每个三角形内进行插值。它适用于不规则分布的观测点和空间数据边界不规则的情况。通过分割空间为连续的三角形，可生成连续的等高线图等。
4. 其他插值方法
除了上述常用的插值方法外，还有较多的其他插值方法可供选择。例如径向基函数插值（RBF）、样条插值（Spline）等。选择合适的插值方法需要根据具体的数据特征和分析目标进行。 三、空间插值技术的使用教程
以下是空间插值技术的使用教程，以反距离加权插值和克里金插值为例。
1. 反距离加权插值（IDW）的使用教程
（1）使用ArcGIS等地理信息系统软件打开需要进行插值的地理空间数据。
（2）选择反距离加权插值工具。
（3）根据自己的需求设置插值参数，如距离权重指数、邻近点数量等。
（4）开始插值计算，待计算完成后得到插值结果。
arcgis降雨量空间插值操作步骤
arcgis降雨量空间插值操作步骤
ArcGIS降雨量空间插值操作步骤如下：
1. 准备数据：首先，收集具有降雨量数据的点位信息。这些点位可以是气象站记录的实际测量值，或者是通过其他方式估计得出的值。确保数据包含时间和空间信息，并将其整理为一个.csv或.dbf文件格式。
2. 导入数据：启动ArcGIS软件，并创建一个新的工作空间。将收集到的降雨量数据导入到ArcGIS中。对于.csv或.dbf格式的文件，可以通过"添加数据"功能来导入。确保正确设置数据的投影坐标。
3. 创建插值图层：点击“ArcToolbox”工具箱，在搜索栏中输入“空间插值”，然后选择“空间插值”工具。在弹出的对话框中，选择降雨量数据作为输入值，并设置插值方法（如克里金插值或反距离权重插值）。根据需要设置其他参数，例如输出栅格分辨率和范围。
4. 运行插值：点击“确定”按钮，运行插值工具以生成插值图层。运行完成后，会在ArcGIS的主界面上生成一个新的栅格图层，显示降雨量的空间分布。
5. 调整图层样式：对生成的插值图层进行样式调整，以使降雨量的空间分布更直观清晰。可以修改渲染方法、颜色表、分类等参数，以及添加图例和标签，以便更好地展示降雨量的变化情况。
6. 分析和输出：利用ArcGIS的分析工具，对插值结果进行进一步的几何分析或统计分析，以提取降雨量的相关信息。可以计算各个区域的平均降雨量、降雨量的空间变化等。完成分析后，可以将结果输出为表格、图表或地图等形式，以便进行进一步的研究和决策。
7. 结果展示和分享：完成对降雨量的插值和分析后，可以使用ArcGIS的地图制作工具，将结果制作成专题地图。可以添加其他地理信息，如地形、水系等，以帮助理解降雨量分布的空间关系。同时，也可以将结果通过ArcGIS Online等方式进行分享，方便他人查看和使用。
以上是ArcGIS降雨量空间插值的操作步骤。根据实际需求和数据特点，可以对插值方法和参数进行调整，以获得更准确和可靠的降雨量空间分布结果。
