超疏水表面上的微纳结构

超疏水涂层的制备与应用

在当今科技迅速发展的时代，材料科学领域不断涌现出各种创新的成果，超疏水涂层便是其中备受瞩目的一项。超疏水涂层因其独特的性能，在众多领域展现出了广阔的应用前景。

一、超疏水涂层的基本概念

超疏水涂层，顾名思义，是一种具有超疏水特性的表面涂层。当水滴与这种涂层表面接触时，会形成较大的接触角（通常大于 150 度），并且水珠能够轻易地滚落，带走表面的灰尘等污染物，实现自清洁的效果。

超疏水现象主要源于表面的微观结构和低表面能物质的共同作用。在微观层面，表面通常具有粗糙的纹理或微纳结构，这增加了表面的实际接触面积，使得水滴难以浸润。同时，涂层中含有的低表面能物质，如氟化物、硅烷等，进一步降低了表面的能态，增强了疏水性能。

二、超疏水涂层的制备方法

1、模板法

模板法是制备超疏水涂层的常用方法之一。通过使用具有特定微观结构的模板，如纳米多孔氧化铝模板、光刻胶模板等，将材料填充到模板的孔隙或凹槽中，然后去除模板，从而获得具有特定微观结构的超疏水涂层。 2、溶胶凝胶法

溶胶凝胶法是一种基于化学反应的制备方法。首先制备含有前驱体（如硅烷）的溶胶，然后通过凝胶化、干燥和热处理等过程，形成具有超疏水性能的涂层。这种方法可以在不同的基底上制备均匀的涂层，并且可以通过调整反应条件来控制涂层的性能。

3、化学气相沉积法

化学气相沉积法是在高温和真空条件下，将气态的反应物质引入反应室，在基底表面发生化学反应并沉积形成涂层。通过选择合适的反应气体和控制反应条件，可以制备出具有特定结构和性能的超疏水涂层。

4、电化学沉积法

电化学沉积法是在电场的作用下，将溶液中的离子在电极表面还原并沉积形成涂层。这种方法可以精确控制涂层的厚度和结构，并且适用于在导电基底上制备超疏水涂层。

三、超疏水涂层的应用领域

1、自清洁领域

超疏水涂层的自清洁特性使其在建筑外墙、玻璃幕墙、太阳能电池板等表面具有广泛的应用前景。建筑外墙上的超疏水涂层可以减少灰尘和污垢的附着，降低清洁成本；玻璃幕墙上的超疏水涂层可以使雨水迅速滚落，保持表面的清洁和透明度；太阳能电池板表面的超疏水涂层可以减少灰尘的积累，提高发电效率。 2、防腐蚀领域

“两面神”薄膜：一面超疏水一面超亲水

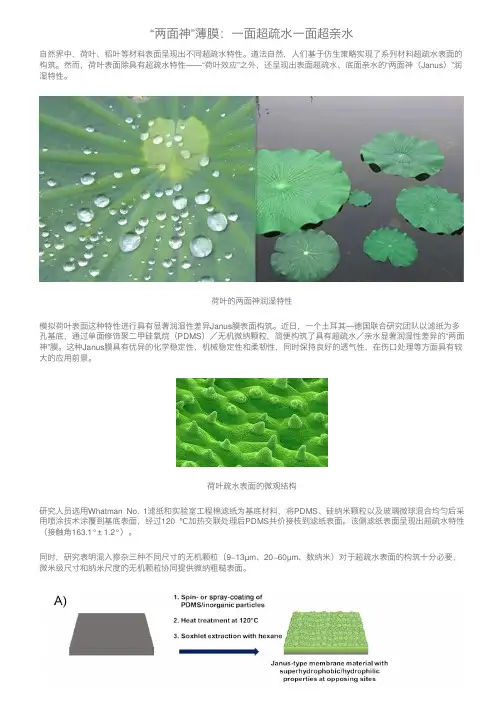

“两⾯神”薄膜：⼀⾯超疏⽔⼀⾯超亲⽔

⾃然界中，荷叶、稻叶等材料表⾯呈现出不同超疏⽔特性。道法⾃然，⼈们基于仿⽣策略实现了系列材料超疏⽔表⾯的

构筑。然⽽，荷叶表⾯除具有超疏⽔特性——“荷叶效应”之外，还呈现出表⾯超疏⽔、底⾯亲⽔的“两⾯神（Janus）”润湿特性。

荷叶的两⾯神润湿特性

模拟荷叶表⾯这种特性进⾏具有显著润湿性差异Janus膜表⾯构筑。近⽇，⼀个⼟⽿其—德国联合研究团队以滤纸为多

孔基底，通过单⾯修饰聚⼆甲硅氧烷（PDMS）／⽆机微纳颗粒，简便构筑了具有超疏⽔／亲⽔显著润湿性差异的“两⾯

神”膜。这种Janus膜具有优异的化学稳定性、机械稳定性和柔韧性，同时保持良好的透⽓性，在伤⼝处理等⽅⾯具有较⼤的应⽤前景。

荷叶疏⽔表⾯的微观结构

研究⼈员选⽤Whatman No. 1滤纸和实验室⼯程棉滤纸为基底材料，将PDMS、硅纳⽶颗粒以及玻璃微球混合均匀后采

⽤喷涂技术涂覆到基底表⾯，经过120 ℃加热交联处理后PDMS共价接枝到滤纸表⾯。该侧滤纸表⾯呈现出超疏⽔特性

（接触⾓163.1°± 1.2°）。

同时，研究表明混⼊掺杂三种不同尺⼨的⽆机颗粒（9−13µm、20−60µm、数纳⽶）对于超疏⽔表⾯的构筑⼗分必要，微⽶级尺⼨和纳⽶尺度的⽆机颗粒协同提供微纳粗糙表⾯。

Janus膜的制备及表⾯形貌

研究发现加热处理使得PDMS与基底产⽣共价键连接，进⼀步对“两⾯神”膜的内部结构进⾏表征，结果表明在涂层制备

过程中涂层组分渗透扩散⾄多孔滤纸内部形成梯度化学改性结构；这⼀结构特性有效地保证了“两⾯神”膜的溶剂／⽔稳

定性。“两⾯神”膜基于底部保持亲⽔特性，其整体保持较⾼的吸⽔率（80 g/m2）。

基于滤纸、表⾯硅橡胶涂层组分优异的柔韧性以及基底与涂层存在共价键连接界⾯，结合⽆机微纳颗粒杂化改性，使得

该“两⾯神”膜表⾯具有优异的超疏⽔润湿稳定性。在循环弯曲以及摩擦测试后，该涂层仍能维持其优异的超疏⽔特性。

表⾯涂层机械稳定性测试

不沾水原理

不沾水原理是指一种特殊的涂层技术，可以使物体表面表现出不吸附水分的特性。这种涂层为超疏水涂层或疏水涂层，具有杰出的低表面能和微纳级的结构。这些结构可以使液体滴在表面上形成近乎球状的形态，从而减小液体与固体之间的接触面积，从而产生了不吸附水分的效果。

不沾水原理的实现通常是通过两种方式之一。第一种方式是利用化学方法，通过在物体表面涂覆一层具有相应性质的化学物质，例如氟碳化合物，在表面形成一层微纳级的结构。这些结构能够使水分无法与表面接触，从而形成不沾水的效果。第二种方式是利用物理方法，通过在物体表面形成微纳级的结构，从而产生类似莲叶的效果。这种结构能够使液体在表面上形成接近球形的形态，从而减小液体与固体的接触面积，从而实现不沾水效果。

不沾水的特点使得这种涂层具有广泛的应用前景。例如，在建筑物表面涂覆不沾水涂层可以有效地防止污渍和湿气的侵蚀，保证建筑物长久靓丽。在厨房中，使用不沾水涂层的厨具可以减少食物因粘附在表面上而难以清洗的问题。在汽车领域，不沾水涂层还可以用于减少雨水对于汽车车身表面的损害。

不沾水涂层的研究仍在不断进行中，科学家们希望进一步改进涂层的性能，使其更加耐久和环保。通过不断的创新和研究，相信不久的将来，不沾水涂层技术将在更多领域得到应用，为我们的生活带来更多便利和舒适。

具有微纳米阶层结构仿生超疏水表面的研究进展

２６　ＷＷＷ．ｇｄｃｈｅｍ．ｃｏｍ　２０１０年第５期　第３７卷总第２０５期　阻碍了水滴的浸润，这才是水黾腿超疏水性和高表面支撑力的　和微型水上交通工具。　根源。这一发现有助于在不远的将来设计出新型的水上机器人　・－▲　（ａ）超亲水型表面　（ｂ）中等亲水型表面　（ｃ）中等疏水型表面　（ｄ）超疏水型表面　图１不同表面水滴接触界面状态　Ｆｉｇ．１　Ｄｒｏｐｌｅｔ　ｏｆ　ｗａｔｅｒ　ｏｎ　ｄｉｆｆｅｒｅｎｔ　ｓｕｒｆａｃｅｓ　

（ａ）荷叶表面大面积的微结构　（ｂ）微米乳突上的纳米结构　图２荷叶表面的微观结构　Ｆｉｇ．２　Ｔｈｅ　ｓｕｒｆａｃｅ　ｓｔｒｕｃｔｕｒｅ　ｏｆ　ｌｏｔｕｓ　ｌｅａｆ　

１－２疏水表面模型分析　图３水稻叶表面的微观结构　Ｆｉｇ．３　Ｔｈｅ　ｓｕｒｆａｃｅ　ｓｔｒｕｃｔｕｒｅ　ｏｆｒｉｃｅ　ｌｅａｆ　以荷叶表面为例，根据Ａｄａｍｓｏｎ和Ｇａｓｔ的描述，可以建立　一个超疏水与阶层结构之问的模型　，粗糙表面被认为是存　在于乳突上。由于荷叶表面的阶层结构非常类似于Ｋｏｃｈ曲线　所描述的分形结构　】，因此，可利用分形结构方程来计算粗　糙因子。通过变换粗糙因子，可以用下式（１）及图５［　来描述粗　糙表面接触角（　与光滑表面接触角（　之间的关系：　式中，（Ｌ／Ｏ　，表示表面粗糙因子，　和份别表示具有分　形行为表面的上限和下限的极限尺度，Ｄ是分形维，２≤Ｄ≤３；　对于荷叶表面，朋订，分别对应乳突直径及纳米结构尺寸，Ｌ／１　为３　，　值由具体的分形结构来决定，　值增大则表面粗糙因子　也增大。在式中，

　和　分别表示表面上固体与空气所占分数　２０１０年第５期　第３７卷总第２０５期　广东化工　Ⅵ　ｎⅣ．ｇｄｃｈｅｍ．ｃｏｍ　２７　＝１）。据有关文献报道　］，　和　分别为０．２０５６￣１１０．７９４４，　另外，　值为（１０４．６士０．５），因此根据上式，当ｎ＝０，１，２，时，　直可分另Ｕ计算得１４７．８。，１４９．７。，１５２．４。，利用以上结果，　可以推算出荷叶表面接触角与纳米结构直径之间的关系，这一　结果可应用于各种类型的疏水表面。　

超疏水表面的应用

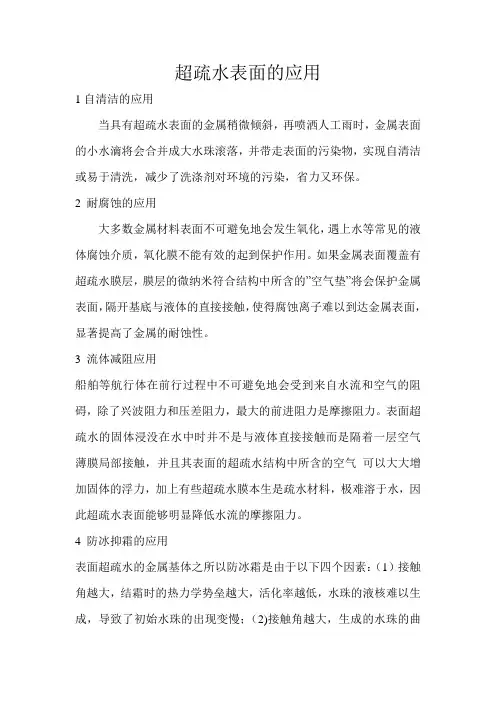

1自清洁的应用

当具有超疏水表面的金属稍微倾斜，再喷洒人工雨时，金属表面的小水滴将会合并成大水珠滚落，并带走表面的污染物，实现自清洁或易于清洗，减少了洗涤剂对环境的污染，省力又环保。

2 耐腐蚀的应用

大多数金属材料表面不可避免地会发生氧化，遇上水等常见的液体腐蚀介质，氧化膜不能有效的起到保护作用。如果金属表面覆盖有超疏水膜层，膜层的微纳米符合结构中所含的”空气垫”将会保护金属表面，隔开基底与液体的直接接触，使得腐蚀离子难以到达金属表面，显著提高了金属的耐蚀性。

3 流体减阻应用

船舶等航行体在前行过程中不可避免地会受到来自水流和空气的阻碍，除了兴波阻力和压差阻力，最大的前进阻力是摩擦阻力。表面超疏水的固体浸没在水中时并不是与液体直接接触而是隔着一层空气薄膜局部接触，并且其表面的超疏水结构中所含的空气可以大大增加固体的浮力，加上有些超疏水膜本生是疏水材料，极难溶于水，因此超疏水表面能够明显降低水流的摩擦阻力。

4 防冰抑霜的应用

表面超疏水的金属基体之所以防冰霜是由于以下四个因素：（1）接触角越大，结霜时的热力学势垒越大，活化率越低，水珠的液核难以生成，导致了初始水珠的出现变慢；（2)接触角越大，生成的水珠的曲率半径越小，水珠表面的饱和气压越高，水珠生长的缓慢；（3）接触角越大，生成的水珠越容易合并长大，液滴高度越高，离冷面越远，与冷表面的接触面积越小，减缓了换热过程，水珠不容易冻结。（4）接触角越大，滚动角越小，水珠与固体表面的黏附力越小，容易在自身重力或风力等外在作用力的作用下掉落。实际应用中，可以将卫星天线最外层的保护层制备为具有超疏水性能的膜层，这样就能大大减少雨雪的附着，从而保证通讯信号不受雨雪的干扰。

5.油水分离的应用

20℃的室温下纯水的表面张力为mmN/8.72，他是同等温度下油等有机物表面张力的2~3倍如果某种材料的表面自由能介于二者之间，那么该材料就会具有超疏水超亲油的独特性能。例如，Feng等已经利用一种PTFE做为涂层。当该材料涂到铜网上时，铜网便能将水和油分离；由于网面的超疏水性水滴不能穿透该铜网，然而，油滴在240ms内能轻易的穿过该网。因此，预计这种网可选择性的过滤掉油水混合物中的油。

超疏水低表面能物质

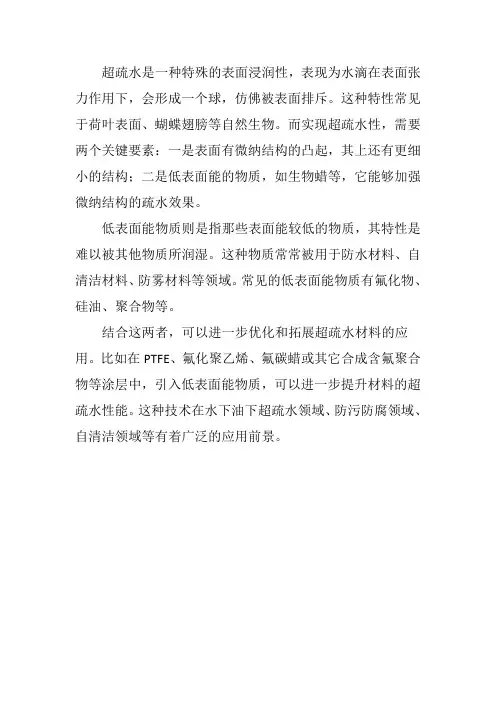

超疏水是一种特殊的表面浸润性，表现为水滴在表面张力作用下，会形成一个球，仿佛被表面排斥。这种特性常见于荷叶表面、蝴蝶翅膀等自然生物。而实现超疏水性，需要两个关键要素：一是表面有微纳结构的凸起，其上还有更细小的结构；二是低表面能的物质，如生物蜡等，它能够加强微纳结构的疏水效果。

低表面能物质则是指那些表面能较低的物质，其特性是难以被其他物质所润湿。这种物质常常被用于防水材料、自清洁材料、防雾材料等领域。常见的低表面能物质有氟化物、硅油、聚合物等。

结合这两者，可以进一步优化和拓展超疏水材料的应用。比如在PTFE、氟化聚乙烯、氟碳蜡或其它合成含氟聚合物等涂层中，引入低表面能物质，可以进一步提升材料的超疏水性能。这种技术在水下油下超疏水领域、防污防腐领域、自清洁领域等有着广泛的应用前景。

超疏水材料原理

超疏水材料是一种具有特殊表面性质的材料，其表面能够将水珠完全排斥，表现出极强的疏水性能。这种材料在许多领域都有着广泛的应用，比如防水涂层、防污染材料、微流体控制等。超疏水材料的原理主要涉及到表面微纳结构和化学成分两个方面。

首先，超疏水材料的微纳结构对其疏水性能起着至关重要的作用。这种材料的表面通常具有微米级别的凹凸结构，或者纳米级别的纳米柱、纳米孔等微纳结构。这些微纳结构能够使水珠在材料表面产生极小的接触面积，从而减小了表面与水珠之间的黏附力。同时，这些微纳结构也能够增加表面的粗糙度，使水珠在表面上滚动时更加顺畅，进一步增强了疏水性能。因此，微纳结构的设计和制备是实现超疏水材料的关键。

其次，超疏水材料的化学成分也对其疏水性能有着重要影响。许多超疏水材料都是经过特殊的化学处理，使其表面具有疏水基团，比如氟碳链、硅烷基等。这些疏水基团能够减小表面的极性，使其表现出较强的疏水性。同时，一些特殊的化学成分还能够提高材料的稳定性和耐久性，使其在实际应用中能够长期保持良好的疏水性能。

综合来看，超疏水材料的疏水原理主要包括表面微纳结构和化学成分两个方面。通过合理设计和制备微纳结构，以及选择合适的化学成分，可以实现超疏水材料的制备。未来，随着材料科学和表面工程技术的不断发展，超疏水材料在防水、防污染、微流体控制等领域的应用前景将会更加广阔。

自然界超疏水现象及应用浅析

老子在道德经里面说：“人法地，地法天，天法道，地法自然”，意思就是说万事万物的运行法则都是遵守自然规律，事物的一切都蕴含于自然中。自然界中的生命已通过了近四十多亿年的进化完成了智能操纵的所有过程，无论是从单细胞生物演化为复杂的多细胞动物，还是从猿到人，自然无不向我们展示着它惊天的伟力。大自然中的很多现象由于它们自身的特质都足以引起人们的关注和学习。而自然界中荷叶表面的自洁和水黾浮水所体现的超疏水现象收到了人们的广泛关注，超疏水表面也已经成为表面研究领域的一个热点。

一．表面润湿基本原理

1.润湿性及接触角

润湿性是指固体界面由固-气界面转变为固-液界面的现象，固体表面的润湿性可以用接触角θ（coniact angle）的大小来衡量，接触角是指在固、液、气三相交界处，自固液界面经液体内部到气液界面的夹角（如图1所示）。

图1: 固体表面液滴的接触角示意图

接触角越小，表面润湿性能越好。通常将90°定为润湿与否的标准，将接触角大于90°的表面称疏水表面，小于90°的表面称亲水表面，超疏水表面则是指与水的接触角大于150°的表面。

2. 表面润湿性的影响因素

表面的润湿性的好坏一般由接触角θ衡量，1805年Thomas young首先提出，在理想的光滑均匀的固体表面上，平衡接触角与三个界面张力之间有如下关系:

cos=（SV-SL）/LV

其中，是接触角，SV、SL、LV分别为体系中固-气、固-液、液-气界面张力。这是因为液滴在理想光滑表面上的接触角主要由固体的表面自由能决定，通常是固-液-气三相接触线上三种不同表面张力共同作用的结果，三种表面张力在界面方向达到力学平衡。应当指出，杨氏方程的应用条件是理想表面，即指固体表面是组成均匀、平滑、不变形(在液体表面张力的垂直分量的作用下)和各向同性的。然而实际上这种理想平面是不可能存在的，因此在考察表面的润湿性时，需要考虑表面的粗糙度。Wenzel和Cassie两人分别对杨氏方程进行了拓展，将液滴在固体表面接触角和表面粗糙度进行了关联，使它们的适用范围更接近真实的表面。

超疏水性材料

超疏水性材料是一种具有极强疏水性能的材料，其表面能够将水迅速排斥并形成水珠，同时还能有效抵抗水珠的粘附和渗透。这种材料在许多领域都具有重要的应用前景，比如防水涂料、防水纺织品、自清洁表面等方面。超疏水性材料的研究和开发已经成为材料科学领域的热点之一。

超疏水性材料的研究旨在寻找能够实现极强疏水性能的材料，并且在实际应用中能够稳定持久地保持这种性能。目前，研究人员已经提出了许多方法来制备超疏水性材料，主要包括表面微纳结构设计、化学改性和涂层技术等。这些方法可以通过改变材料表面的形貌和化学性质来实现超疏水性能的提升。

在表面微纳结构设计方面，研究人员通过仿生学的方法，设计出一些特殊的微纳结构来实现超疏水性能。比如，莲叶表面的微米级凸起和纳米级微结构能够使得水珠在表面上滚动，从而起到自清洁的作用。在化学改性方面，研究人员通过在材料表面引入亲水基团或者疏水基团，来改变材料表面的亲水性或者疏水性，从而实现超疏水性能。而涂层技术则是将具有超疏水性能的材料涂覆在基底材料表面，形成超疏水性表面。

超疏水性材料在实际应用中具有广泛的前景。在建筑领域，超疏水性材料可以用于防水涂料，能够有效地防止建筑物表面的水渗透，提高建筑物的耐久性。在纺织领域，超疏水性材料可以用于制备防水纺织品，能够使得纺织品具有优异的防水性能，同时还能够保持良好的透气性。在航空航天领域，超疏水性材料可以用于制备飞机表面的自清洁涂层，能够减少飞机表面的沾污，提高飞行性能。

总的来说，超疏水性材料具有广阔的应用前景，其研究和开发对于提高材料的功能性、降低能源消耗、改善人类生活环境具有重要意义。随着科学技术的不断进步，相信超疏水性材料将会在更多领域展现出其独特的价值和潜力。

超疏水的原理及应用

一、超疏水的定义

超疏水是指具有非常高的液体接触角，即水珠在其表面上能够形成非常接近于180度的接触角度。超疏水表面具有很高的疏水性，水滴在其表面上无法附着，会形成稳定的球状。

二、超疏水的原理

超疏水的原理基于表面微纳结构的设计。通过在材料表面引入特定的微米或纳米结构，可以改变材料表面的特性，从而实现超疏水效果。以下是超疏水的两种常见原理：

1. 微纳结构原理

超疏水表面通常包含许多微米或纳米级的凸起结构。这些结构可以使水滴在表面上保持悬浮状态，而不与表面产生直接接触。这种微纳结构能够降低液体在表面上的接触面积，减小表面对液体的吸附力，使水滴迅速脱离表面。

2. 化学剂原理

在超疏水表面上，结合微纳结构，还可以使用化学剂改变表面性质，增加疏水性。这些化学剂可以使水滴在表面上形成球状，从而减少液滴与表面的接触面积和粘附力。常用的化学剂包括疏水涂层、聚合物以及草酸盐等。

三、超疏水的应用

超疏水材料具有许多实际应用的潜力，以下列举了一些主要的应用领域：

1. 防污涂层

超疏水材料可以用于制造防污涂层，使污垢无法附着在表面上。这种涂层广泛应用于建筑、船舶、汽车和飞机等领域，可以降低清洁成本，提高表面的耐久性。

2. 自清洁材料

超疏水的材料可以让水滴自行滚落，并夹带表面上的污垢一起滚落，实现自清洁作用。这种材料可以应用于窗户、镜子、屏幕等产品上，减少了清洁的频率和成本。 3. 防冰涂层

超疏水材料可以用于防冰涂层的制造。在低温环境下，水滴无法在超疏水表面上凝结成冰。这种材料可用于飞机表面、导航标志和建筑物等，提高安全性和效率。

4. 微流体控制

超疏水材料与微体系结合，可以用于微流体控制。通过调整微纳结构和表面化学性质，可以实现微流体的分离、混合和传输等操作。这种技术对于生物医学、化学分析和微芯片等领域具有重要意义。

5. 油水分离

超疏水材料可以用于油水分离的场合。通过超疏水表面的特性，可以使油滴在水上浮起，实现油水分离的目的。这种技术被广泛应用于石油、化工和环境保护等领域。
