荧光磁粉探伤机使用说明书
MP-A2L 磁粉探伤仪使用说明书
MP-A2L型 手提式磁粉探伤仪
使用说明书
上海高致精密仪器有限公司
目 录
1． 产品的用途及特点/MP-A2L
2． 技术参数
3． 主要部件名称
4． 使用方法
5． 注意事项
6． 检验及维修
7． 售后服务
本产品是磁粉检测装备。在检测被检件的表面或近表面的缺陷时将被检件的局部进行磁化。采用磁粉在被检件中形成的局部线形磁场被吸浮的方法，可以检测缺陷的位置、大小、形状及宽度等。
1． 用途及特点
1．重量较轻，使用时移动方便。
2．形成强力的磁场，提高检测灵敏度。
3．配有照明灯，因此有利于黑暗处使用。
4．可以把磁极旋转成90度使用。
5．根据操作条件，使用时可调节磁极的极距。
6．防水内部结构紧凑，抗冲击性优良。
2． 技术参数
电源 AC 220V / 50Hz / 60Hz
电流 无负载：2.5A，有负载：2.0A
两磁极中心之间的距离 84~176mm
重量 3.2Kg
输入电源 AC （交流）Only
提升力 12Lb（5.45Kg）over
灯 12V 5W
电源电缆长度 4.5M
3． 主要部件名称
BODY CORE 磁铁芯
MICRO S/M 开关
CONTACT POLE 加长极靴
CONNECTOR 插座
COUPLING POLE 关节
FIX POLE 90°ROTATE 固定90°旋转磁极
MIN 最小 COIL 线圈
MAX 最大 CENTER 中心间距
4．使用方法
1．将磁轭电缆线一端连接在磁轭的电源插座上，另一端连接到220V的电源上。
2．两极平放在被检件上，并施加一定的压力。
3．在已打开开关的状态下，施加磁粉。（干、湿磁粉及荧光磁粉）
磁粉探伤仪使用说明书
磁粉探伤仪
使
用
说
明
书
一、用途及特点：
TCL－6型磁粉探伤仪是根据铁路钢轨、机车车辆零部件表面探伤要求设计的移动式探伤设备。 探伤仪性能指标符合国家GB/T 8290－1998《磁粉探伤机》标准及铁道部TB/T 1619－1998《机车车辆车轴磁粉探伤》的要求。
本机特点：变压器输出功率大，可适用于机车轮对轴端等大、中型零部件探伤；具有三种输出电压，可根据不同零部件探伤所需磁化电流的大小任意选择；本机可配探头手柄上设有微动开关，方便切断接通工作电源，使探伤工作更加灵活、安全、方便。
本机可用于干粉，也可用于湿粉探伤。
二、工作原理：
把工件置于探头磁场中，当磁力线通过被检测零部件时，在缺陷处就会产生散漏磁场，散漏在缺陷周围介质中的磁场能够吸引具有高导磁率的磁粉（Fe3O4粉末）。磁粉聚集在缺陷部位并显示出缺陷的位置和形状，以判断其缺陷的性质。
三、使用方法：
1．TCL－6型仪器工作电源为～220V，闭合SA1开关，接通电源，仪器即可工作。
2．根据探伤要求选择工作电压～12V、～24V、～36V相应接合开关SA2。
3．仪器后面板标有 标志大接线柱环形线圈探头，标有
标志小接线柱接探头控制按钮开关。
四、注意事项：
1．请认准仪器后面板接线柱位置，不可接错。
2．请按探头所标乘使用电压，选择使用工作电压，以免损毁探头励磁线圈（本机带有电压保护锁定功能装置）。
3．不要空载按动探头开关，以免增加温升。
4．仪器使用完毕后，应关闭仪器电源开关。 5．仪器适宜工作环境温度0～50℃，湿度小于85%。
6．不得在含腐蚀性环境中工作。
7．电网电压波动范围±10%
8．仪器外壳的接地应与电网接地线有良好接触。
9．仪器和探头电源导线分别长3m和5m，若用户特需加长导线，应相应加大导线截面，以防因导线过长压降过大影响探头正常工作。
五、技术指标：
1．工作电压：～220V/50Hz±10%
磁粉探伤仪使用说明书 2
1） 电磁轭磁粉探伤仪使用前应根据被探伤工件选择适应的探头。
2） 先将输出电缆探头连接旋紧，再将输出电缆的另一端插入面板上的“输出”插座中并旋紧。
3） 将电源电缆与探头插入面板上“输入”电源插座中，另一端插入单相220V的电源插座中（带有220V的电源配电板，必须接地良好），打开面板上的电源开关，此时电源指示灯亮，说明控制电路中已接通电源。
4） 手持探头将探头与被测工件接触好，在被探工件上喷洒磁粉或磁悬液这时按下探头手把上的充磁开关，“磁化指示”灯亮，工作呈磁化状态；松开按钮开关，观察工件是否有磁粉，工件上如有裂纹。在磁化过程中，有裂纹的地方聚结磁粉，形成磁痕。
5） 该磁粉探伤仪具有交、直流电流选择，当需要直流探伤时将转换开关扳向直流位置，此时探头工作电流为直流输出。
6） 如有需要调节磁极间距，松开可调关节的蝶形螺母来改变探头的磁极间距，调整好后需拧紧螺母方可工作。
7） 在工件被磁化时，即按下探头手把上的充磁开关，所按下的时间不宜太长，一般只需3-5秒即可，时间长会引起不必要的升温和能耗。
电磁轭磁粉探伤仪注意事项
1） 仪器使用时，应避免空载工作，防止产生不必要的温升或损坏。
2） 使用探头时，端面与被检测工件要保持良好的接触。再按下手把上的充磁按钮开关，此时探伤效果最好。探头应避免碰撞、跌落，保持清洁。
3） 在使用中，如果发现探头线包发热原重，即停止使用，检查故障原因，经检修后再使用，否则会损坏探头。
4） 仪器停止使用时，应切断面板上和配电板上的电源开关。
5） 探伤结束后，在探头的活动关节部位，应清除杂物并注润滑油。
磁粉探伤作业指导书
磁粉探伤作业指导书
编号：QI/ZL-12
1. 依据：ASTM E709
2. 目的：检查接箍质量，保证其符合规定的要求
3. 适用范围：CJW—6000型钢管接箍专用荧光磁粉探伤机适用于
平式：油管接箍 2 3/8``；2 7/8``；3 1/2``（平式 外加厚）
套管接箍 4 1/2``；5 1/2``，7``，9 5/8``
4. 使用工具：磁粉探伤机、15/50A型2号试片、八角试片
5. 频次： 全数检验
6. 操作方法：
5.1 磁悬液的配制
（1） 荧光磁粉水悬液可试用以下配方
乳化剂………………5g
亚硝酸钠……………１５g
消泡剂………………１５g
荧光磁粉…………….２～３g
水……………………..１L
配制方法：将乳化剂与消泡剂搅拌均匀，用少许水冲淡，再加入余水，然后加亚硝酸钠溶液，最后加入荧光磁粉。
(2) 油剂配方
用无固液荧光的煤油和变压器油按２：１的比例混合后，按每升液体加荧光磁粉３～５g注悬液箱。
5.2 操作使用：
1、 打开电源，电源指示灯亮。
2、 将被检工件放入工位，调整电极高度，使之能够在工件中心穿过。
3、 选择磁化方式(周向、纵向、复合)
4、 磁化电流计算（供参考）
（1） 周向磁化电流一般按下式计算 I=12~20D （2） 纵向磁化电流一般按下式计算
NI=4500/L/D L/D>2
I：采用的磁化电流（单位安）
D：试件直径（mm）
NI：安匝数（本设备纵向磁化线圈为６匝）
Ｌ：试件长度(mm)
５、穿棒—转动—喷液—磁化等系列动作亦可在手动状态下单步操作
６、磁化后工件高度紫外光源下观察不应有肉眼可见的发纹、裂纹和气孔存在。
７、观察结束后的工件，穿过退磁线圈，即可完成退磁。
编写： 审批：
荧光磁粉探伤机安全操作规程模版
第 1 页 共 4 页 荧光磁粉探伤机安全操作规程模版
一、目的
本规程的目的是为了确保使用荧光磁粉探伤机操作人员的人身安全和仪器设备的正常运转，保障工作场所的安全。
二、适用范围
本规程适用于所有使用荧光磁粉探伤机进行工作的人员，包括维修、检修和操作人员。
三、操作前的准备工作
（一）环境安全
1. 确保操作场所无明火、易燃易爆物品，并保持通风良好。
2. 检查荧光磁粉探伤机的工作区域是否整洁，无杂物、无积尘。
（二）设备检查
1. 检查荧光磁粉探伤机的电源线是否完好，并确保接地良好。
2. 检查仪器仪表是否正常，各按钮、开关是否灵活可用。
3. 检查磁粉供料系统是否正常，磁粉是否充足。
4. 检查紫外灯是否正常工作。
（三）个人防护
1. 佩戴符合标准的防护眼镜、防护手套、防护口罩等个人防护装备。
2. 确保穿戴工作服整洁，不得穿戴过大、过松或与设备有潜在危险的物品。
四、操作流程
（一）启动荧光磁粉探伤机 第 2 页 共 4 页 1. 将荧光磁粉探伤机的电源开关打开，并在电源指示灯亮起后，确认仪器已处于启动状态。
2. 检查紫外灯是否正常工作，确认照射强度适中。
（二）检查磁粉供料系统
1. 确保磁粉供料系统的供料管路畅通，无堵塞。
2. 检查磁粉供料系统的压力是否适中，调节压力控制器确保磁粉供应稳定。
（三）准备工件
1. 确保工件的表面干燥、洁净，并移除表面的油脂和污垢。
2. 将工件固定在荧光磁粉探伤机的工作台上，并调整好工作台的高度和角度。
（四）开始探伤
1. 按下启动按钮，使荧光磁粉探伤机开始工作。
2. 按照要求将磁粉喷洒在工件表面，保持喷洒均匀。
3. 启动磁场，调整磁力大小和方向以达到最佳探伤效果。
4. 打开紫外灯，观察工件表面是否有荧光显示。
（五）结束操作
1. 关闭探伤机的紫外灯和磁场，停止喷洒磁粉。
2. 按下停止按钮，关闭荧光磁粉探伤机的电源开关。
3. 清理工作台和工作区域的磁粉和废料，保持工作区域整洁。

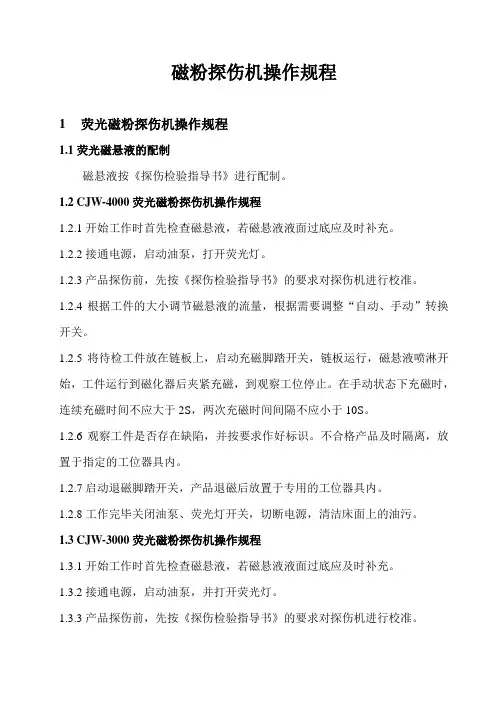

磁粉探伤机操作规程
磁粉探伤机操作规程
1 荧光磁粉探伤机操作规程
1.1荧光磁悬液的配制
磁悬液按《探伤检验指导书》进行配制。
1.2 CJW-4000荧光磁粉探伤机操作规程
1.2.1开始工作时首先检查磁悬液，若磁悬液液面过底应及时补充。
1.2.2接通电源，启动油泵，打开荧光灯。
1.2.3产品探伤前，先按《探伤检验指导书》的要求对探伤机进行校准。
1.2.4根据工件的大小调节磁悬液的流量，根据需要调整“自动、手动”转换开关。
1.2.5将待检工件放在链板上，启动充磁脚踏开关，链板运行，磁悬液喷淋开始，工件运行到磁化器后夹紧充磁，到观察工位停止。在手动状态下充磁时，连续充磁时间不应大于2S，两次充磁时间间隔不应小于10S。
1.2.6观察工件是否存在缺陷，并按要求作好标识。不合格产品及时隔离，放置于指定的工位器具内。
1.2.7启动退磁脚踏开关，产品退磁后放置于专用的工位器具内。
1.2.8工作完毕关闭油泵、荧光灯开关，切断电源，清洁床面上的油污。
1.3 CJW-3000荧光磁粉探伤机操作规程
1.3.1开始工作时首先检查磁悬液，若磁悬液液面过底应及时补充。
1.3.2接通电源，启动油泵，并打开荧光灯。
1.3.3产品探伤前，先按《探伤检验指导书》的要求对探伤机进行校准。 1.3.4根据被测工件的大小调节电压，选择合适的电流。
1.3.5装夹好工件，启动脚踏开关进行磁化。充磁时，应将工件与电极头良好贴合，避免接触不良而影响磁化效果。
1.3.6磁化的同时向工件各个部位喷洒磁悬液。
1.3.7工件磁化后松开夹头，将工件放在工作台上观察是否存在缺陷，并按要求作好标识，放置于指定的工位器具内。
1.3.8工作完毕关闭油泵、荧光灯开关，切断电源，清洁床面上的油污。
2 磁粉探伤机操作规程
2.1 磁悬液的配制
2.1.1悬浮介质有适当的粘度，一般采用煤油与变压器油混合物，其比例大约为4:1。
2.1.2磁悬液按《探伤检验指导书》进行配制。
磁粉探伤机操作指导书
德信诚培训网
更多免费资料下载请进： 好好学习社区 JC-2000A磁粉探伤机操作指导书
（ISO9001-2015）
一、操作前准备
1、磁粉液的配制：将轻质变压器油与煤油按大约1：4的比例混合，然后悬浮介质中加入探伤用磁粉（每公升介质中加12～30克磁粉）。
2、磁粉液的加入：将配制好的磁粉液15公升倒入V型盘内，使其流进油箱。开启油箱泵开关，利用离心泵的搅拌及吸引作用将箱内的磁粉液搅拌均匀。
3、工作准备：送往探伤工序的工件必须洗净其表面的油脂、氧化皮、金属屑、粘砂以及其他能粘住磁粉的物质，同时要保证两端头有足够良好的接触面。
4、磁化电流的确定：周向磁化电流可按下式计算：
I=6D～10D
式中，I为电流值（安培），D为工件直径（毫米）
探伤时应按实际需求来选择电流值，绝不允许电流过大，以防止烧伤工件端头甚至灼伤人体。
5、磁化检测：每班探伤工作前，首先用磁粉检测试片或有已知缺陷的工件进行磁化检测，以验证磁探系统是否正常。
二、磁化操作
1、按下总电源按钮接通电源，批示灯应发光指示，同时开启工作灯。
2、旋转油泵开关，将油箱内的磁粉液搅拌均匀，然后捏紧油枪手柄，磁粉液喷射即可。
3、将清洗干净的工件放在支架V型槽内，根据工件长度调整行程探头，先将探 德信诚培训网
更多免费资料下载请进： 好好学习社区 头移至与工件相接近后，按“
”，行程探头向左移动，直到夹紧工件，即可进行磁化。按“ ”，行程探头向右移动，放松工件。
4、调整工作完毕后即可进行探伤，踩下脚踏激磁开关即可磁化，喷洒磁粉液即可显示伤痕缺陷。
三、退磁操作
1、当试件探伤完毕需要退磁时，只要选择好退磁方法，将磁化转换开关旋至指定位置“～”、“～”“—”。按 下退磁按钮，其自动控制部分即开始退磁工作，退磁指示灯发光指示。
2、由于工件形状大小，材料性质的不同，使用直流退磁，可在控制面板调节频率高速旋钮，调整至对该工件退磁效果最佳为止。一般以选择：0.4～0.7秒/次范围较好。
磁粉探伤仪使用方法说明书
磁粉探伤仪使用方法说明书
注意事项：
在撰写磁粉探伤仪使用方法说明书时，请遵循以下格式和组织结构。文章图例和表格的编号方式，应根据文章需要进行自行设计。以下是磁粉探伤仪使用方法说明书的一般格式：
1. 引言
在引言部分，对磁粉探伤仪进行简要介绍，包括其用途和重要性。冠以标题“引言”的章节并将正文连续编写。
2. 产品概述
在此部分，详细描述磁粉探伤仪的主要组成部分和外观特征，包括仪器的外形、尺寸及重量等。还可以简要介绍一些仪器的技术指标。
3. 使用准备
在使用准备部分，列出用户在使用磁粉探伤仪之前需要做的准备工作，以确保安全可靠的操作。这部分可以介绍如何正确放置设备、如何准备工作环境和所需的使用材料等。
4. 操作步骤
在操作步骤部分，按照正确的操作顺序，详细描述每个操作步骤。每个步骤可以用一个标题来标识，并描述清楚每个步骤应该如何操作。过程中可以配以图示或示意图。 5. 注意事项
在注意事项部分，列出用户在使用磁粉探伤仪时需要特别注意的事项和安全提示。这部分可以涵盖操作中的潜在危险或容易导致错误结果的因素。对于一些需要特别注意的细节，可以单独用一个标题进行说明。
6. 故障排除
在故障排除部分，提供一些常见问题和可能的解决方法。用户在使用磁粉探伤仪时可能遇到的一些问题，可以通过阅读故障排除部分来找到解决方案。
7. 维护保养
在维护保养部分，列出用户如何对磁粉探伤仪进行定期维护和保养的指导。包括清洁、存储等方面的建议，并介绍一些常见问题的解决方法。
8. 结语
在结语部分，可以对整个使用方法说明书进行总结和补充说明，提供对用户的致谢，并留下联系方式，以便用户在需要时与售后服务人员进行联系。
以上是磁粉探伤仪使用方法说明书的一般格式要求，根据具体的内容需求，你可以合理调整格式和组织结构，以使文章更加清晰明了、易于阅读理解。
CDX–III磁粉探伤仪使用说明书
CMT-IV磁粉探伤仪
北京中科华森检测设备有限公司
服务热线：400-619-0658
制北京中科华森检测设备有限公司
地址: 北京市海淀区马连洼北路9号
服务电话: 010-89777723 010-82345299
传真: 010-82345296
网址： 一、概述
CMT-IV磁粉探伤仪是我公司吸收国内外同类产品的优点自行设计生产的新型磁粉探伤设备。采用外加磁场磁化法，使仪器具有体积小、重量轻等优点，配以标准铝合金箱，携带方便，该仪器可选配A、D、O、E四种探头。
功能选配：
►A型探头：也称马蹄磁轭探头或角焊缝探头，活动关节斜面磁头,配有工作灯;对异形面、形状复杂工件探伤尤其适用.极距:20-160㎜;提升力:AC≥4.5㎏,DC≥18㎏;重量:2.0㎏。利用这种探头制成一台设备叫马蹄形磁轭探伤仪或角焊缝探伤仪，探头利用活关节使用范围广。
►D型探头：也称电磁轭探头，多种活动关节，磁化强度大。极距：60-220㎜，提升力：AC≥5㎏，DC≥18㎏；重量：2.5㎏.独立利用这种探头制成的设备叫电磁轭探伤仪，探头具有导磁高、磁化强度大等特点。
►O型探头：也称环形探头，内径:150㎜,中心磁场≥180Oe.重量:2.5㎏.独立利用这种探头制成一台设备叫环形探伤仪，它是利用线圈通电时产生强磁场的原理设计的，适用于轴棒类、管道类、叶片类等复杂工件的分段探伤或退磁。
►Ｅ型探头（旋转磁场探头）： 对各种直焊缝、环焊缝、对接焊缝及几何形状大的平面、曲面等进行一次全方位探伤，探头装有滚轮，即方便操作又提高了检测速度，探头上装有工作照明灯，便于观察。
二、技术性能
1、电源：AC 220V ±10％ 50HZ 5A
2、输出：AC 36V 12A 可选配A、D、O三种探头
3、探伤速度： ≥6米/分
3000荧光磁粉探伤作业指导书
