管道穿过变形缝时软接的设置问题
【下载本文档，可以自由复制内容或自由编辑修改内容，更 多精彩文章，期待你的好评和关注，我将一如既往为您服务】
消防管道过沉降缝时采用了膨胀节
正确施工照片及施工方法要求:
管道穿过结构伸缩缝、抗震缝及沉降缝时应根据情况采取下列
保护措施：1、在墙体两侧采取柔性连接；2、在管道或保温层外 皮
上、下部留有不小于150mm的净空；3、在穿墙处做成方形补 偿器，水平安装（参见 GB50242-2002 3.3.4条）。一般常采用金 属软接作柔性连接，但是支架设置不得影响金属软管所起的对沉 降、变形、抗震的补偿作用（膨胀节的作用是利用补偿器的弹性 元件的有效伸缩变形来吸收管线、导管或容器由热胀冷缩等原因 而产生的尺寸变化。金属软管是以它的弯曲扰性去弥补管路系统 因安装造成的位置偏差，去承担两断接点非常工作所需的相对位 移，其作用有：1、减少管道的安装应力；2、补偿管道额定位置 移动；3、吸收管路系统的振动）。
建筑给排水设计规范 GB50015— 2003（ 2009年版）中
3.5.11条规定；给水管道不宜穿越伸缩缝.沉降缝.变形缝. 如必须穿越时应设置补偿管道伸缩和剪切变形的装置。 常
用的措施有：软性接头法，即用橡胶软管或金属波纹管连 接沉降缝两的管道；丝扣弯头法，在建筑沉降过程中，两 边的沉降差由丝扣弯头的旋转来补偿，仅适用于小于 50mm的管道；活动支架法，在沉降缝两侧设支架，使管 道只能在垂直位移，以适应沉降、伸缩的应力。
Jin sha ng qia n
2014.6.30
C市政工程-5管道工程
C市政工程施工
1
C-5管道工程
C-5-01管道施工
■ 施工方法选择
明挖法
顶管法 1. 方式：敞口式、密闭式
2. 一次顶进挤密土层法：适用于小口径金属管道、无地层变形控制、顶力满足要求
盾构法 1. 穿越施工，
2. 直径3m以上
浅埋暗挖法
水平定向钻法 1. 砂卵石及含水地层不适用
2. 确定回转扭矩、回拖力：依据终孔孔径、轴向曲率半径、管道长度
3. 以较大埋深穿越施工道路桥涵时，比较适用。
4. 选用导向探测仪：
夯管法 1. 含水地层不适用，砂卵石地层施工困难
2. 确定锤击力：考虑管径、钢管力学性能、管道长度
3.
可用于穿越较窄道路
■ 沟槽开挖
沟槽施工方案
底部开挖宽度 底部开挖宽度B=D+2(d1+d2+d3)
D:管道外径
d1:一侧工作面宽度
d2:有支撑要求时，一侧支撑厚度，可取150～200mm。
d3:现浇施工时的一侧模板厚度
支护类型
开挖与支护 1. 机械开挖：分层深度由机械性能确定。预留200~300mm，由人工开挖至设计高程，整平。
2. 人工开挖：深度超过3m，应分层开挖，每层深度不超过2m。
3. 开挖多层时，层间留台的宽度：不小于0.5m（直槽）；不小于0.8（放坡开槽）m；不小于1.5m（安装井点设备时）。
■ 管道地基、基础、管座施工
地基施工 1. 槽底地基土质局部遇到松软地基、流沙、墓穴、溶洞，需会同设计单位研究决定，由设计单位提出整改意见。
2. 槽底为岩石或坚硬地基时，按设计要求处理，设计无要求时，铺设砂垫层，厚度符合规定。
3. 柔性管道的地基，宜采用砂桩、搅拌桩等复合地基。
4. 槽底地基不得受扰动，当受扰动时，按施工方案处理措施。
基础施工 1. 类型选择：基础一般应采用垫层基础（砂垫层、碎石垫层、混凝土垫层），C市政工程施工
2
特殊情况下，增设桩基础（砂桩、搅拌桩）。
2. 砂垫层：一般良好土质（100mm的中粗砂垫层），地下水以下的软土地基：（150mm厚的碎石或砾石+50mm厚的中粗砂）。
4、创精品工程水电设备安装施工要点(2014)
创精品工程水电设备安装施工要点
一、现场安装工程质量主要部分
㈠设备专业
1、整体布置：
各路管道风管、机械设备按工艺要求布置，同时保持与建筑物等距离相对标高一致，成排成行，支架设置一致，接口、固定统一，产品保护完美。与其他设备如电气桥架、配电柜、母线无影响。
2、动、静设备安装：
固定规范、合理，与基础正确的连接，稳定性好，对有减振要求的设备，减振的设备稳定可靠，接管、补偿都达到工艺要求。
3、伸缩补偿处理：
对穿越结构伸缩缝的管道、风管，需要规范性补偿处理，尤其要按结构伸缩的不同情况，采取对应的有效措施，确保功能完善运行可靠。
4、管道的连接及支架设置：
⑴管道对接采用焊接的应控制错边量，焊接成型应均匀、饱满，无咬肉和飞溅物。
⑵管道对接采用构槽型应考虑接口旁规定距离设支、吊架。
⑶管道连接的法兰、焊缝、阀门、仪表等应便于使用和检修，不得紧贴墙面、楼面和管架。
⑷管道支架不得设置在管道焊缝上，同时不能利用法兰、螺栓、吊挂、支撑其他设备。
⑸当建筑物是弧形应将管道制作成同曲率的弯管，不应由法兰来借弧型及其他不合理措施。
5、管道的外保温
⑴管道与支架结构部应设置软木或同类材料，确保严密性。
⑵管道与绝垫层应贴合紧密，不得有空隙。
⑶金属外保护壳应有效的咬边连接，并纵缝应错开，不应有其他措施强行连接。
6、管道的标色：
管道本体油漆色标或外保温标色都应按管道内介质的内容来标定。一般给水设定为墨绿色；消防设定为红色；煤气设定为黄色；废水设定为黑色；氧气设定为天兰色；
7、卫生器具：
洗脸盆的标高应符合规范，同时应做满水试验，存水弯应与墙接口或地接口中心一致，同时应可靠的连接，其他卫生器具都应按其他功能设置平整稳固与建筑物封闭。标高正确，接管中心一致。
8、消防箱：
消火栓口应按规定的标高设置、栓口和警铃按钮应设置在门轴的反向，皮带盘铰链应设置在门轴侧，箱门应顺着疏散方向开启。
9、风管和柔性短管
消防管道保温规范
消防管道保温规范
篇一:消防设施冬季防冻管理规定
消防设施冬季防冻管理规定
第一章 总则
第一条 为做好我厂冬季四防管理工作，确保冬季全厂消防设施完好备用，特制订本办法。
第二条 本办法所规定须采取防冻措施的消防设施为:全厂消防给水系统、室内消火栓、室外消火栓、固定式消防泡沫炮、消防水池、消防水泵及与其相连的供、出水管线、法兰、阀门等设施。
第二章 管理内容
第三条 室外消防给水管网应采用环状供水管网，供水压力应保持在0.4MPa,0.8 MPa，如特殊情况无法形成环形布臵时，应在供水管道加装循环管线确保管道内水流循环。
第四条 室外消防给水系统埋地管道的埋深应符合下列规定:
1、管道的埋深应考虑地面、埋深负荷和冰冻线对消防给水管道的影响;
2、管道最小埋深不应小于0.8m;
1
3、在机动车道下的最小埋深不应小于0.9m;
第五条 室外消防给水系统暴露地面部分应采取必要的防冻保温措施，对于水流静止的管道、法兰、阀门等设施必要时可采用电伴热等防冻保护措施。
第六条 室外消火栓进水口应采用法兰联接，并设臵检修闸阀，检修闸阀应设臵闸井，并应采取防冻措施。 第七条 为适应冰冻深度的需要，在室外消火栓栓体中间、内臵出水阀之上，可按挡加设法兰接管，每挡250mm，覆土深度最多不得大于3m。
第八条 室外消火栓设有自动泄水装臵，当内臵出水阀关闭时自动放空消火栓内留存的积水，以防消火栓冻裂，自动泄水口的安装位臵应位于冰冻线(济南地区450mm)以下。
第九条 室外消火栓的保温应位于消火栓的出水口以
下，严禁将消火栓全部包裹或覆盖保温，以确保消火栓的正常使用。
第十条 室内消火栓应设臵在有采暖设施的厂房或建筑物内，对于非采暖的厂房或其他建筑的室内消火栓系统(如备煤车间煤塔、转运站等)，可采用干式系统，但在进水管上应设臵快速启闭装臵，管道最高处应设臵自动排气阀，且管道充水时间不应大于3min。

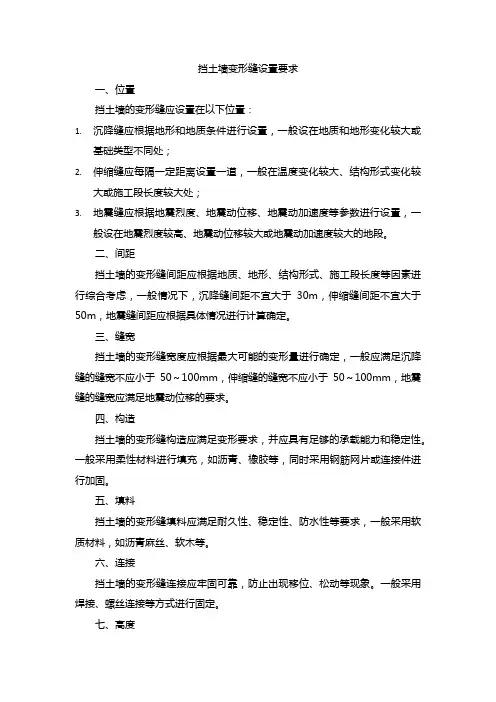

挡土墙变形缝设置要求
挡土墙变形缝设置要求
一、位置
挡土墙的变形缝应设置在以下位置：
1. 沉降缝应根据地形和地质条件进行设置，一般设在地质和地形变化较大或基础类型不同处；
2. 伸缩缝应每隔一定距离设置一道，一般在温度变化较大、结构形式变化较大或施工段长度较大处；
3. 地震缝应根据地震烈度、地震动位移、地震动加速度等参数进行设置，一般设在地震烈度较高、地震动位移较大或地震动加速度较大的地段。
二、间距
挡土墙的变形缝间距应根据地质、地形、结构形式、施工段长度等因素进行综合考虑，一般情况下，沉降缝间距不宜大于30m，伸缩缝间距不宜大于50m，地震缝间距应根据具体情况进行计算确定。
三、缝宽
挡土墙的变形缝宽度应根据最大可能的变形量进行确定，一般应满足沉降缝的缝宽不应小于50～100mm，伸缩缝的缝宽不应小于50～100mm，地震缝的缝宽应满足地震动位移的要求。
四、构造
挡土墙的变形缝构造应满足变形要求，并应具有足够的承载能力和稳定性。一般采用柔性材料进行填充，如沥青、橡胶等，同时采用钢筋网片或连接件进行加固。
五、填料
挡土墙的变形缝填料应满足耐久性、稳定性、防水性等要求，一般采用软质材料，如沥青麻丝、软木等。
六、连接
挡土墙的变形缝连接应牢固可靠，防止出现移位、松动等现象。一般采用焊接、螺丝连接等方式进行固定。
七、高度 挡土墙的变形缝高度应与挡土墙高度相适应，并应满足变形要求。一般情况下，变形缝的高度应与挡土墙高度相等。
采暖管道穿越变形缝做法
采暖管道穿越变形缝做法
采暖管道穿越变形缝是一个重要的工程问题，需要特别注意。一般来说，变形缝是为了应对建筑物由于温度、湿度、荷载等因素引起的变形而设置的。穿越变形缝时，需要考虑管道的材质、尺寸、温度变化以及变形缝的位置、设计等因素。
首先，选择合适的管道材质和尺寸非常重要。根据具体的工程要求和环境条件，可以选择不同材质的管道，如钢管、塑料管等，并且需要根据实际情况确定管道的直径和壁厚。
其次，需要合理设计管道的穿越方式。一般来说，可以采用柔性接头或者设置伸缩节来穿越变形缝，以便在建筑物变形时，管道能够有一定的伸缩能力，从而减少对管道的影响。
另外，还需要考虑管道的固定和支撑问题。在穿越变形缝的位置，需要设置合适的支架和支撑，以确保管道在变形时不会受到过大的应力，从而保证管道的安全运行。
此外，施工过程中需要严格按照相关规范和标准进行操作，确保施工质量。在穿越变形缝时，需要注意保护变形缝的密封性能，避免破坏变形缝的功能。
总的来说，采暖管道穿越变形缝需要综合考虑材质选择、穿越方式设计、固定支撑以及施工质量等多个方面的因素，以确保管道在变形缝处的安全运行和建筑物的整体结构安全。
给排水管道穿越变形缝做法研究
给排水管道穿越变形缝做法研究
变形缝包括伸缩缝、沉降缝和防震缝三种。伸缩缝是为了避免温度应力和混凝土收缩应力使房屋产生裂缝而设置的。设置伸缩缝时只需断开上部结构，基础可不断开。沉降缝是为了避免地基不均匀沉降在房屋中产生裂缝而设置的。沉降裂缝一般发生在下述部位：1）土层变化较大处；2）地基基础处理方法不同处；3）房屋平面形状变化的凹角处；4）房屋高度、重量、刚度有较大变化处；5）新建部分与原有建筑的结合处等。针对上述情况，在必要时须设置沉降缝将建筑物从屋顶到基础全部分开，形成各自独立的结构单元。在既需设置伸缩缝又需设置沉降缝时，伸缩缝应与沉降缝合并设置，以使整个房屋的缝数减少。其缝宽与地质条件和房屋的高度有关，一般不小于50mm，当房屋高度超过10m时，缝宽应不小于70mm。防震缝是在需要抗震设防的地区，如是不规则结构则需设防震缝，把建筑分成规则的结构单元。我们应该调整建筑平、立面尺寸和刚度沿房屋平面和高度的分布，选择合理的建筑结构方案，避免设置防震缝。防震缝应根据地震烈度、场地类别、房屋类型等留有足够的宽度，其两侧的上部完全分开。
根据建筑给排水及采暖施工质量验收规范GB50242-2002中，3.3.4 管道穿过结构伸缩缝、抗震缝及沉降缝敷设时，应根据情况采取下列保护措施：
1 在墙体两侧采取柔性连接。
2 在管道或保温层外皮上、下部留有不小于150mm的净空。
3 在穿墙处做成方形补偿器，水平安装。
常用的措施有，一、软性接头法，即用橡胶软管或金属波纹管连接沉降缝或伸缩缝两边的过道。一般常采用金属软接作柔性连接，但是支架设置不得影响金属软管所起的对沉降、变形、抗震的补偿作用。膨胀节的作用是利用补偿器的弹性元件的有效伸缩变形来吸收管线、导管或容器由热胀冷缩等原因而产生的尺寸变化。金属软管是以它的弯曲扰性去弥补管路系统因安装造成的位置偏差，去承担两断接点非常工作所需的相对位移，其作用有：1、减少管道的安装应力；2、补偿管道额定位置移动；3、吸收管路系统的振动。橡胶软连接与金属软连接的区别究竟在何处呢？二者貌似很相近，但是作用却大大不同。不锈钢金属软管亦称金属软管、金属软连接、不锈钢软管，具有良好的可挠性及耐温、耐压、耐腐蚀性能，适用于蒸汽、水、油类及各种工业气体、药品等介质输送。橡胶软连接球体是由内胶层、增强层有多层刮胶锦纶帘子布、外胶层复合的橡胶管组成。根据介质不同所采用的橡膠材质也不同，有天然胶、丁苯胶、丁基胶、丁腈胶、三元乙丙胶、氯丁胶、硅橡胶、氟橡胶等等。分别具有耐热、耐酸、碱、耐腐蚀、耐磨、耐油等功能。金属软连接对管道系统的运动，热膨胀吸收、振动吸收起着重要的作用。二、丝扣弯头法；在建筑沉降过程中两边的沉降差由丝扣弯头的旋转来补偿，仅适用于50mm的小管道‘活动支架法’在沉降缝两侧设支架使管道只能垂直位移以适应沉降伸缩的应力。
消防管道穿沉降缝处的做法完整版
消防管道穿沉降缝处的做法
HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】 消防管道穿沉降缝处的做法
关于管道安装过，伸缩缝.沉降缝.变形缝.处安装要求根据建筑给排水及采暖施工质量验收规范GB50242-2002以及给排水设计规范GB50015-2003(2009年版）
规范《GB
1）在墙体两侧采取柔性连接。
2）在管道和保温层外皮上不部留下不小于150mm的净空；
3）在穿墙处做成方型补偿器水平连接；
常用的措施有，软性接头法，即用橡胶软管或金属波纹管连接沉降缝或伸缩缝两边的过道。
丝扣弯头法；在建筑沉降过程中.两边的沉降差由丝扣弯头的旋转来补偿.仅适用与于50mm的小管道.‘活动支架法’在沉降缝两侧设支架.使管道只能垂直位移.以适应沉降伸缩的应力。
中环国际城北区项目监理
jinshangqian. 2014年6月28日
管道穿过变形缝时软接的设置问题
消防管道过沉降缝时采用了膨胀节。
正确施工照片及施工方法要求：
管道穿过结构伸缩缝、抗震缝及沉降缝时应根据情况采取下列 保护措施：1、在墙体两侧采取柔性连接；2、在管道或保温层外 皮上、下部留有不小于150mm的净空；3、在穿墙处做成方形补 偿器，水平安装（参见GB50242.2002 3.3.4条）。一般常采用金 属软接作柔性连接，但是支架设置不得影响金属软管所起的对沉 降、变形、抗震的补偿作用（膨胀节的作用是利用补偿器的弹性 元件的有效伸缩变形来吸收管线、导管或容器由热胀冷缩等原因 而产生的尺寸变化。金属软管是以它的弯曲扰性去弥补管路系统 因安装造成的位置偏差，去承担两断接点非常工作所需的相对位 移，其作用有：1、减少管道的安装应力；2、补偿管道额定位置 移动；3、吸收管路系统的振动）。
建筑给排水设计规范GB50015—2003（2009年版）中
3.5.11条规定；给水管道不宜穿越伸缩缝.沉降缝,变形缝.
如必须穿越时应设置补偿管道伸缩和剪切变形的装置。常
用的措施有：软性接头法，即用橡胶软管或金属波纹管连
接沉降缝两的管道；丝扣弯头法，在建筑沉降过程中，两
边的沉降差由丝扣弯头的旋转来补偿，仅适用于小于
50mm的管道；活动支架法，在沉降缝两侧设支架，使管
道只能在垂直位移，以适应沉降、伸缩的应力。
Jin shang qian
2014.6.30
文案编辑词条
B添加义项？
文案，原指放书的桌子，后来指在桌子上写字的人。现在指的是公司或企业中从事文字工作 的职位，就是以文字来表现己经制定的创意策略。文案它不同于设计师用画面或其他手段的 表现手法，它是一个与广告创意先后相继的表现的过程、发展的过程、深化的过程，多存 在于广告公司，企业宣传，新闻策划等。
基本信息 中文名称 文案
外文名称
Copy
目录
1发展历程
2主要工作
3分类构成
4基本要求
5工作范南
6文案写法
7实际应用
管道穿过变形缝时软接的设置问题 2
给水管道穿越沉降缝.伸缩缝 .变形缝时做法设置问题探讨
1
消防管道过沉降缝时采用了膨胀节。
正确施工照片及施工方法要求：
管道穿过结构伸缩缝、抗震缝及沉降缝时应根据情况采取下列保护措施：1、在墙体两侧采取柔性连接；2、在管道或保温层外皮上、下部留有不小于150mm的净空；3、在穿墙处做成方形补偿器，水平安装（参见GB50242-2002 3.3.4条）。一般常采用金属软接作柔性连接，但是支架设置不得影响金属软管所起的对沉 给水管道穿越沉降缝.伸缩缝 .变形缝时做法设置问题探讨
2 降、变形、抗震的补偿作用（膨胀节的作用是利用补偿器的弹性元件的有效伸缩变形来吸收管线、导管或容器由热胀冷缩等原因而产生的尺寸变化。金属软管是以它的弯曲扰性去弥补管路系统因安装造成的位置偏差，去承担两断接点非常工作所需的相对位移，其作用有：1、减少管道的安装应力；2、补偿管道额定位置移动；3、吸收管路系统的振动）。
建筑给排水设计规范GB50015—2003（2009年版）中3.5.11条规定；给水管道不宜穿越伸缩缝.沉降缝.变形缝.如必须穿越时应设置补偿管道伸缩和剪切变形的装置。常用的措施有：软性接头法，即用橡胶软管或金属波纹管连接沉降缝两的管道；丝扣弯头法，在建筑沉降过程中，两边的沉降差由丝扣弯头的旋转来补偿，仅适用于小于50mm的管道；活动支架法，在沉降缝两侧设支架，使管道只能在垂直位移，以适应沉降、伸缩的应力。
Jin shang qian
2014.6.30
排水管穿变形缝措施
排水管穿变形缝措施
在建筑工程中，排水管是不可或缺的一部分。然而，由于各种原因，排水管在使用过程中可能会出现变形缝，这会导致排水管的漏水和损坏。为了解决这个问题，我们需要采取一些措施来修复排水管的变形缝。
我们需要找到变形缝的位置。这可以通过检查排水管的外观和使用工具来完成。一旦找到了变形缝的位置，我们就可以开始修复它了。
一种常见的修复方法是使用密封胶。首先，我们需要将变形缝周围的区域清洁干净，以确保密封胶可以牢固地粘附在排水管上。然后，我们可以将密封胶涂抹在变形缝上，并用手或工具将其压实。密封胶需要干燥一段时间，以确保它可以有效地密封排水管。
另一种修复方法是使用管道套管。这种方法需要将管道套管放在变形缝上，并用螺丝固定。管道套管可以有效地防止排水管漏水，并且可以增强排水管的强度。
除了以上两种方法，我们还可以使用其他的修复方法，例如使用管道补丁或更换排水管。无论采取哪种方法，我们都需要确保修复后的排水管可以正常工作，并且不会再次出现变形缝。
排水管穿变形缝是一个常见的问题，但是我们可以采取一些措施来修复它。无论采取哪种方法，我们都需要确保修复后的排水管可以正常工作，并且不会再次出现变形缝。
