485自定义通讯协议
485通讯规约
485通讯规约485通讯规约，又称RS-485通讯规约，是一种常用的串行通信接口标准。
它是一种差分传输技术，可实现多台设备之间的可靠通信。
本文将介绍485通讯规约的基本原理、特点以及应用领域。
一、基本原理485通讯规约采用差分信号传输方式，即使用两根线（A线和B线）来传送信号。
在数据传输过程中，A线和B线的电压之差表示逻辑状态，从而实现数据的传输和接收。
相比于单线传输方式，差分传输可以有效地抵抗电磁干扰和电气噪声，提高通信的可靠性和稳定性。
二、特点1. 高抗干扰性：485通讯规约采用差分传输方式，可以有效地抵抗电磁干扰和电气噪声的影响，保证数据的可靠传输。
2. 多设备通信：485通讯规约支持多台设备之间的通信，通过设置不同的设备地址，实现设备之间的数据交换和控制。
3. 长距离传输：485通讯规约支持长距离传输，最远传输距离可达1200米。
这使得485通讯规约在工业控制和自动化领域得到广泛应用。
4. 高速传输：485通讯规约支持高速传输，最高可达10Mbps，适用于对数据传输速度要求较高的应用场景。
5. 双向通信：485通讯规约支持双向通信，设备可以同时进行数据的发送和接收，实现实时的双向数据交互。
三、应用领域485通讯规约广泛应用于工业控制和自动化领域。
它可以用于工业仪器仪表、工业自动化设备、楼宇自动化系统、安防监控系统等领域。
以下是几个具体的应用案例：1. 工业控制系统：485通讯规约可以用于连接PLC、传感器、执行器等设备，实现工业控制系统的数据采集和控制。
2. 楼宇自动化系统：485通讯规约可以用于连接楼宇自动化设备，如温度传感器、照明控制器等，实现对楼宇的智能化管理和控制。
3. 安防监控系统：485通讯规约可以用于连接监控摄像头、报警器等设备，实现对安防系统的数据传输和控制。
4. 电力系统：485通讯规约可以用于电力监测和控制系统，实现对电力设备的数据采集和远程控制。
总结：485通讯规约是一种可靠、稳定且高效的串行通信接口标准。
485通讯协议
485通讯协议协议名称：485通讯协议协议编号：[编号]生效日期：[日期]1. 引言本协议旨在规定485通讯协议的标准格式，以确保通讯设备之间的有效数据传输和互操作性。
本协议适合于所有使用485通讯协议的设备和系统。
2. 定义2.1 485通讯协议：指用于在设备之间进行数据传输的一种通讯协议，采用RS-485电气接口标准进行通讯。
3. 协议规范3.1 物理层规范3.1.1 电气特性- 485通讯协议采用差分传输方式，使用两根双绞线进行通讯。
- 通讯路线应符合RS-485电气特性标准，包括路线阻抗、路线长度、终端电阻等要求。
3.1.2 通讯速率- 485通讯协议支持多种通讯速率，包括但不限于：2400bps、4800bps、9600bps、19200bps、38400bps、57600bps、115200bps。
- 通讯设备应支持至少两种通讯速率，并能通过配置进行切换。
3.2 数据链路层规范3.2.1 帧格式- 485通讯协议使用固定长度的帧进行数据传输。
- 帧格式包括：起始位、地址位、数据位、校验位和住手位。
- 起始位：用于标识帧的开始，通常为一个高电平信号。
- 地址位：用于标识通讯设备的地址，地址长度为8位。
- 数据位：用于传输实际的数据，数据长度可变，最大长度为256字节。
- 校验位：用于检测数据传输的准确性，采用CRC校验。
- 住手位：用于标识帧的结束，通常为一个低电平信号。
3.2.2 帧同步- 通讯设备在发送数据前应进行帧同步操作，以确保接收端正确识别帧的起始和结束。
- 帧同步可通过在帧之间插入特定的字符或者标志位实现。
3.3 传输层规范3.3.1 数据传输方式- 485通讯协议支持点对点和多点通讯方式。
- 点对点通讯方式下，通讯设备直接进行数据交互。
- 多点通讯方式下，通讯设备通过总线进行数据传输，需要进行地址分配和冲突检测。
3.3.2 数据传输控制- 通讯设备应支持数据传输的确认和重传机制，以确保数据的可靠传输。
485rtu通讯协议
RS-485通信协议说明采用国际标准modbus数字通信协议，可与世界上任意一款组态软件对接。
通过RS-232或485串行接口可与计算机组成多点温湿度测量系统。
二、主要技术指标注：具体功能请以“”为准三、通讯说明可通过标准DB-9接口与计算机串口相连，当传输距离为15米时，码元畸变率仅为4%；当通过标准485-232转换接口与计算机串口相连，在传输距离为1500米时码元畸变率小于等于4%，严格复合EIA(美国电子工业协会)串行总线标准。
通过标准的RS232或RS422/485通讯口，可直接接计算机通讯，国际标准MODBUS-RTU通讯协议：在使用组态软件时，须选用的设备为MODICON(莫迪康)的PLC，MODBUS-RTU地址型。
数据为整型16位。
支持MODBUS协议03H、04H、06H指令（03H、06H读写参数，04H读测量值)，参数寄存器地址：参数设定范围出厂默认值通讯指令地址温度测量值/ / 04H 00H 湿度测量值/ / 04H 01H 本机地址0-255 1 03H，06H 00H 通讯波特率300-19200 9600 03H，06H 01H 湿度平移修正-20.0-20.0 0.0 03H，06H 67H ●基本参数波特率9600 数据格式：8位校验位无停止位1位数据默认1位小数，例如109表示10.9●帧结构●消息交互模式●功能码及消息结构使用Modbus协议的公共功能码功能码0X04功能说明读串口数据消息格式读串口数据主机读数据格式开始从机地址命令寄存器地址读数个数CRC校验≥5ms延迟1字节0x04 0x0000 0x0002 0xXXXX说明：读数个数是指主机需要在从机读回的数据个数，0001表示只读温度，0002表示读回温湿度两个数，温度在前，湿度在后；从机返回数据格式开始从机地址命令返回字节数温度值（高位在前，低位在后）湿度值（高位在前，低位在后CRC校验(高位在前，低位在后)≥5ms延迟1字节0X04 0x02 0x0000 0x0000 0xXXXX例1：读取温度测量值（测量值=260）发送数据为:01 04 00 00 00 01 31 CA其中，01是本机地址，04是通讯指令，00 00是寄存器起始地址，00 01表示读一个数，31 CA 是校验码。

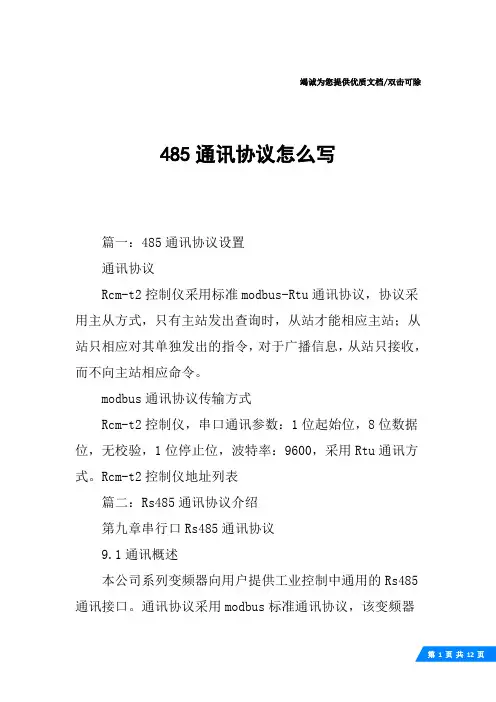

485通讯协议怎么写
竭诚为您提供优质文档/双击可除485通讯协议怎么写篇一：485通讯协议设置通讯协议Rcm-t2控制仪采用标准modbus-Rtu通讯协议，协议采用主从方式，只有主站发出查询时，从站才能相应主站；从站只相应对其单独发出的指令，对于广播信息，从站只接收，而不向主站相应命令。
modbus通讯协议传输方式Rcm-t2控制仪，串口通讯参数：1位起始位，8位数据位，无校验，1位停止位，波特率：9600，采用Rtu通讯方式。
Rcm-t2控制仪地址列表篇二：Rs485通讯协议介绍第九章串行口Rs485通讯协议9.1通讯概述本公司系列变频器向用户提供工业控制中通用的Rs485通讯接口。
通讯协议采用modbus标准通讯协议，该变频器可以作为从机与具有相同通讯接口并采用相同通讯协议的上位机（如plc控制器、pc机）通讯，实现对变频器的集中监控，另外用户也可以使用一台变频器作为主机，通过Rs485接口连接数台本公司的变频器作为从机。
以实现变频器的多机联动。
通过该通讯口也可以接远控键盘。
实现用户对变频器的远程操作。
本变频器的modbus通讯协议支持两种传送方式:Rtu方式和ascii方式，用户可以根据情况选择其中的一种方式通讯。
下文是该变频器通讯协议的详细说明。
9.2通讯协议说明9.2.1通讯组网方式(1)变频器作为从机组网方式：单主机多从机图9－1从机组网方式示意图单主机单从机(2)多机联动组网方式：-107-图9－2多机联动组网示意图9.2.2通信协议方式该变频器在Rs485网络中既可以作为主机使用，也可以作为从机使用，作为主机使用时，可以控制其它本公司变频器，实现多级联动，作为从机时，pc机或plc可以作为主机控制变频器工作。
具体通讯方式如下：(1)变频器为从机，主从式点对点通信。
主机使用广播地址发送命令时，从机不应答。
(2)变频器作为主机，使用广播地址发送命令到从机，从机不应答。
(3)用户可以通过用键盘或串行通信方式设置变频器的本机地址、波特率、数据格式。
人脸识别终端485通信协议
人脸识别终端485通信协议（波特率为57600bps；8个数据位，1个停止位，无奇偶校验位）目 录3一． 协议描述 .................................................................................3二． 数据包格式 ...............................................................................3三． 包类型及子类型定义 .......................................................................5四． 各命令及其数据结构详细描述 ...............................................................51.连接与用户认证 ...........................................................................62.识别结果通知 .............................................................................63.查询系统时间信息 .........................................................................74.查询部门列表信息 .........................................................................5.查询用户信息 .............................................................................896.提取用户特征码 ...........................................................................97.设置系统时间信息 .........................................................................108.增加、修改或删除部门信息 .................................................................109.增加、修改或删除用户信息 .................................................................1110.修改用户特征码 .........................................................................11.用户注册 ...................................................................................111212.用户识别 ..................................................................................1313.强制开门请求 ..............................................................................14.查询门禁记录 ..............................................................................131515.删除门禁记录 ..............................................................................1516.查询系统日志 ..............................................................................五． 错误响应NAK数据格式 ...................................................................1617六． 其它....................................................................................本协议为嵌入式人脸识别终端与第三方系统（门禁控制器、访问系统或签到系统等）对接的协议，支持经过认证的第三方系统可以对门禁终端进行用户管理、记录管理以及操作控制等。

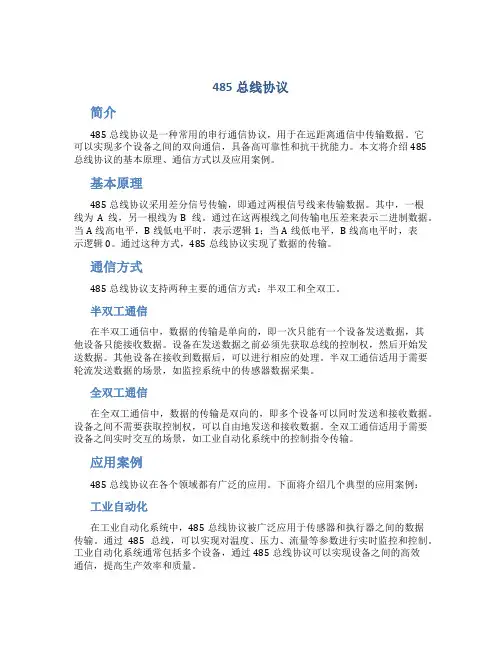

485总线协议
485总线协议简介485总线协议是一种常用的串行通信协议，用于在远距离通信中传输数据。
它可以实现多个设备之间的双向通信，具备高可靠性和抗干扰能力。
本文将介绍485总线协议的基本原理、通信方式以及应用案例。
基本原理485总线协议采用差分信号传输，即通过两根信号线来传输数据。
其中，一根线为A线，另一根线为B线。
通过在这两根线之间传输电压差来表示二进制数据。
当A线高电平，B线低电平时，表示逻辑1；当A线低电平，B线高电平时，表示逻辑0。
通过这种方式，485总线协议实现了数据的传输。
通信方式485总线协议支持两种主要的通信方式：半双工和全双工。
半双工通信在半双工通信中，数据的传输是单向的，即一次只能有一个设备发送数据，其他设备只能接收数据。
设备在发送数据之前必须先获取总线的控制权，然后开始发送数据。
其他设备在接收到数据后，可以进行相应的处理。
半双工通信适用于需要轮流发送数据的场景，如监控系统中的传感器数据采集。
全双工通信在全双工通信中，数据的传输是双向的，即多个设备可以同时发送和接收数据。
设备之间不需要获取控制权，可以自由地发送和接收数据。
全双工通信适用于需要设备之间实时交互的场景，如工业自动化系统中的控制指令传输。
应用案例485总线协议在各个领域都有广泛的应用。
下面将介绍几个典型的应用案例：工业自动化在工业自动化系统中，485总线协议被广泛应用于传感器和执行器之间的数据传输。
通过485总线，可以实现对温度、压力、流量等参数进行实时监控和控制。
工业自动化系统通常包括多个设备，通过485总线协议可以实现设备之间的高效通信，提高生产效率和质量。
楼宇自控楼宇自控系统是对大型建筑物进行智能化管理的重要手段。
485总线协议在楼宇自控系统中扮演了重要的角色。
通过485总线协议，可以实现对灯光、空调、安防等设备的集中控制和管理。
这样可以提高楼宇的能源利用率，降低运营成本。
环境监测环境监测系统通常需要监测大面积的环境参数，如气温、湿度、气体浓度等。
RS485通讯协议
设定最高转速 0x9a 0x00 0x00 0x00 0xd9 电机最高转速（50RPM - 150RPM）不需ID相等
0x9a 0x00 0x00 0x00 0xda 0xdd 设定上限位
0x9a 0x00 0x00 0x00 0xda 0xcc 设定中间限位
设定限位点
0x9a 0x9a
0x00 0x00
D3
本机频道高8位 b0 - b7 表示 9 - 16 频道
D4
电流
单位为0.01mA
D5
电压
单位为伏安
D6
转速
单位为RPM/分钟
D7
位置
100为合/上限位点0 电机停止
1 电机运行
b1：
0 没有设定行程
1 已经设定行程
b2：
0 无中间限位点1
1 有中间限位点1
D8
群 控上：
头码
D0 0x9a
ID
D1 0X00
停
0x9a
0X00
下
0x9a
0X00
频道低
D2 0x01 0x01 0x01
频道高
D3 0x00 0x00 0x00
命令类型
D4 0x0a 0x0a 0x0a
固定值 0X9A
0X00-0X63 (十进制：1-99)
二进制位对应频道： （8-7-6-5-4-3-2-1)
0x82
0x9a 0x09 0x80 0x00 0x0a 0x02 运行到中间限位点2
0x81
0x9a 0x09 0x80 0x00 0x0a 0x03 运行到中间限位点3
0x80
0x9a 0x09 0x80 0x00 0x0a 0x04 运行到中间限位点4
RS-485和Modbus通信协议及工作原理
RS-485和Modbus通信协议及工作原理在（工业控制）、电力通讯、（智能）仪表等领域，通常情况下是采用串口（通信）的方式进行数据交换。
最初采用的方式是（RS）232接口，由于（工业）现场比较复杂，各种（电气）设备会在环境中产生比较多的电磁千扰，会导致（信号）传输错误。
1979年施耐德电气制定了一个用于工业现场的总线协议Modbus协议，现在工业中使用RS485通信场合很多都采用Modbus 协议，所以今天我们来了解下RS485通信和Modbus通信协议。
什么是串口通信串口通信(Serial Communication)，是指外设和计算机间，通过数据信号线、地线、控制线等，按位进行传输数据的一种通讯方式。
这种通信方式使用的数据线少，在远距离通信中可以节约通信成本，但其传输速度比并行传输低。
由于串行通信是在一根传输线上一位一位的传送信息，所用的传输线少，并目可以借助现成的电话网进行信息传送，因此，特别适合于远距离传输。
（RS-485）协议概述RS-485和RS-232一样，都是审行通信标准，现在的标准名称是（TI）A485/EIA-485-A，但是人们会习惯称为RS485标准，RS-485常用在工业、自动化、汽车和建筑物管理等领域。
RS-485总线弥补了RS-232通信距离短，速率低的缺点，RS-485的速率可高达10Mbit/s，理论通讯距离可达1200米；RS-485和RS-232的单端传输不一样是差分传输，使用一对双绞线，其中一根线定义为A，另一个定义为B。
通常情况下，RS485的信号在传送出去之前会先分解成正负对称的两条线路(即我们常说的A、B信号线)，当到达接收端后，再将信号相减还原成原来的信号。
拓扑结构RS485有两线制和四线制两种接线，四线制只能实现点对点的通信方式，现很少采用，多采用的是两线制接线方式，这种接线方式为总线拓扑结构，在同一总线上最多可以挂接32个节点RS-485总线同12C总线一样支持主从模式，支持点对点单从机模式，也支持多从机模式，不支持多主机模式。
MPPT 485通讯协议
MPPT 485通讯协议
MPPT 485通讯协议是一种常用的工业级通讯协议，广泛用于工业自动化和控制领域。
它的主要优点在于可靠性高、速度快、距离远，因此在工业界中得到了广泛的应用。
MPPT 485通讯协议基于RS485规范，可以在半双工模式下进行数据传输。
它支持多种数据格式，包括ASCII、RTU、BIN等，可以满足不同应用场景的需求。
此外，MPPT 485通讯协议还支持多种数据链路层协议，比如Modbus、PROFIBUS、CANopen等，使得它能够与各种工业设备和控制系统进行无缝对接。
在使用MPPT 485通讯协议时，需要注意以下几点：
在设计系统时，应当考虑好线路的布线方式，以免造成干扰和信号损耗。
在选择设备时，应当注意设备的规格和性能，确保设备具有良好的兼容性和可靠性。
在进行调试时，应当使用专业的测试设备，确保测试的准确性和可靠性。
总的来说，MPPT 485通讯协议是一种十分优秀的工业级通讯协议，它的可靠性和灵活性使得它在工业自动化和控制领域中得到了广泛的应用。
如果你需要在工业环境中进行数据通讯，不妨考虑使用MPPT 485通讯协议，相信它一定能满足你的需求。
485使用方法
485使用方法一、简介485是一种数据通信协议，常用于工业领域的数据传输。
它是一种串行通信协议，可以在长距离传输数据，具有高可靠性和稳定性。
下面将介绍485的使用方法。
二、硬件连接1. 485通信需要使用特定的硬件设备，包括485转串口模块和串口线。
将485转串口模块的A、B两个端口分别与设备的A、B两个端口相连，然后将485转串口模块的串口口与电脑或其他设备的串口口连接。
2. 注意，485通信是半双工通信，即同一时间只能有一方发送数据。
因此，在多个设备之间进行485通信时，需要在每个设备之间使用终端电阻，以确保数据传输的稳定性。
三、软件设置1. 在电脑上进行485通信，首先需要安装相应的驱动程序。
根据485转串口模块的型号选择合适的驱动程序，并按照说明进行安装。
2. 安装完驱动程序后，打开设备管理器，找到对应的串口口，查看串口的端口号。
3. 在使用485通信的软件中，需要设置串口的参数，包括波特率、数据位、停止位和校验位等。
根据实际情况选择合适的参数，并与485转串口模块的设置保持一致。
四、通信协议1. 在485通信中，数据的传输是基于一种特定的通信协议进行的。
常见的通信协议有MODBUS、Profibus等。
根据实际情况选择合适的通信协议，并在软件中进行配置。
2. 在使用通信协议进行数据传输时，需要根据协议规定的格式进行编写和解析数据。
通常，数据包括起始位、目标地址、功能码、数据内容和校验位等。
五、数据传输1. 在485通信中，数据的传输可以是单向的，也可以是双向的。
单向传输指的是一方发送数据，另一方接收数据；双向传输指的是两方可以同时发送和接收数据。
2. 在使用485进行数据传输时，可以通过发送指令来获取其他设备的数据，也可以通过发送数据来控制其他设备的运行。
3. 在数据传输过程中，需要注意数据的精度和格式，确保数据的准确性和可靠性。
六、常见问题及解决方法1. 数据传输错误：可以检查硬件连接是否正确，检查驱动程序是否安装正确，检查串口参数是否设置正确。
