六角图详解
六角图详解
在继电保护回路中，对有相位要求的电流回路，一般用电流相量六角图来判断电流回路接线是否正确。从电流相量六角图可以直观反映出：同一组电流互感器三相电流IA、IB、Ic之间的关系；差动保护中不同组别电流互感器的电流之间的关系；阻抗或方向元件的电流和电压之间的相位关系。同时也可判别电流互感器变比是否正确。现介绍电流相量六角图的功率表法的作图方法。
1．原理 功率表法的原理是用被测电流在已知电压相量上的投影来判断被测电流的方向和大小是否正确。在相量图中，被测电流在一个电压相量上的投影，可以确定该电流相量端点的轨迹；在两个电压相量上的投影，可以确定被测电流相量端点的位置(即电流的相位和大小)；在第三个电压相量上的投影，可以检查试验结果的准确性。
2．试验接线和试验方法 将被测电流IA按规定极性接人功率表的电流端子，再将同一系统的电压Uab、UBc、Uca按规定极性依次接入同一功率表的电压端子，分别读取Uab、Ubc、Uca电压下的功率表的“读数”。为简化起见，该读数一般不必记录实际功率值，而以功率表指针偏转的格数表示为电流的“大小”，以功率表切换开关的方向表示为电流的“正负”。之后，再依次将IB、Ic接入功率表重复上述试验。
为节约试验时间，试验时也可准备三只同型号的功率表，其电流端子分别按规定极性接入IA、IB、Ic，三只功率表的电压端子同极性并联后，依次接人同一系统的电压Uab、Ubc、Uca，分别读取三只功率表对应的“读数”，记入附表中。现以附表中K1点的测量数值为例说明。
3．电流相量六角图的画法(1)在测量电流相量六角图的专用坐标纸上按适当比例画出
土Uab、Ubc、土Uca(或土Uao、土Ubo、Uco)电压相量。
(2)在Uab相量上找出接人IA、Uab的功率表的读数位置(例如附表中的+33)，过该点作Uab的垂线L1—L2。 (3)在Ubc相量上找出接人Ia、Ubc的功率表的读数位置(+17．5)，过该点作Ubc的垂线M1一M2。
(4)在Uca相量上找出接人Ia、Uca的功率表的读数位置(-50)，过该点作Uca的垂线Nl—N2。
三条直线Ll—L2、M1—M2、N1—N2应相交于一点A，OA就是电流IA的相量。当读数有误差时，三条直线可能相交于三点，只要三个交点比较*近，就不影响试验结果的准确性。此时取三个交点的中心作为Ia的端点。
同样的方法作出IB和Ic的相量，这样就作出了电流相量六角图(如附图)。
4．试验结果的分析在用功率法作电流相量图时，是用切换开关所在的位置表示所测电流相量的“正负”。附表中同一测量点(例如K1点)的对应每一列和每一行的三个数的代数和为O或近于O，则认为试验接线和读数是准确的，否则说明试验接线和读数不准确，应找出原因改正过来。
试验方法正确，作图方法准确，电流相量不在预定位置时，说明电流互感器或电流回路接线不正确，应找出原因改正过来。
此主题相关图片如下：
在进行六角图实验时，需要了解有功功率的输送情况，功率因数或无功功率的大致的数值，才能得出正确的判断，在这些情况没有很好的了解时(如两端有电源的线路，在通过线路输送的有功功率甚少，或摆动不定时)最好不要进行六角图的实验，进行六角图实验一般应选择输送功率很稳定的时候进行。 利用六角图可以方便简单快捷的测量电流的相位，能够快速判断功率方向继电器等的接线是否正确，因此，熟练掌握六角图是非常必要和有意义的。
另：现在有更方便的钳型相位表，可以方便的测量相位，甚至可以直接以向量图的型式显示出来，所以不到没有办法的情况下，不建议使用六角图法。因为在运行中设备的二次电流回路上工作毕竟是有一定危险的。
六角幻方的规律和方法
六角幻方的规律和方法
六角幻方是一种六边形矩阵，其中每一行、每一列以及对角线上的数字之和都相等。它是一种非常特殊的幻方，因为其结构不同于传统的方形矩阵，并且具有更多的对称性。
在本文中，我们将讨论六角幻方的规律和方法。我将介绍如何构建六角幻方，并解释其数学背景和特点。
首先，让我们看一下一个六角幻方的示例：
26
3710
481113
59121415
从上面的例子可以看出，六角幻方的第一行仅有一个数字1，并且第二行的两个数字之和等于1、依此类推，每一行都是前一行的一个扩展。此外，每一行都是对称的，中间数字为对角线上的数字。
接下来，让我们探索一下六角幻方的构建方法。首先，我们需要确定幻方的大小，即幻方中数字的行数。对于六角幻方而言，幻方的大小必须是奇数。
1.确定幻方的中心位置：根据幻方的大小，我们可以确定幻方的中心位置。对于上面示例中的幻方而言，中心位置是数字11
2.填充幻方的第一列：从中心位置开始，按照从上到下的顺序填充幻方的第一列。对于上面的示例，我们依次填充数字1、2、3、4、5 3.构建每一行：根据第一列的数字，我们可以依次构建幻方的每一行。对于第一列的数字x，幻方中每一行都是从x开始，增量为1的等差数列。
4.填充幻方的对角线：在构建每一行时，我们还需要填充幻方的对角线。对于每一行的第i个数字，我们将其填充到对角线上的第i个位置。
通过以上步骤，我们可以构建出一个六角幻方。然而，构建一个大型的六角幻方可能会变得相当复杂，因此我们需要一些策略来简化该过程。
在构建六角幻方时，有一种称为Jupiter法的方法非常有用。Jupiter法基于幻方的对称性，通过旋转和翻转来重复使用已经构建好的部分。
具体来说，Jupiter法的步骤如下：
1.构建一个3x3的六角幻方，可以通过手工方式或使用上述的基本构建方法来完成。
2.对构建好的3x3幻方进行镜像复制并排列，形成一个大的6x6幻方。
数学六芒星拼
数学六芒星拼
数学六芒星是一种具有特殊几何形状的图案，由六个相等的线段构成，呈现出六个尖锐的角和六个蛇形的凹凸线条。这个图案深受许多人的喜爱，不仅仅因为它美观独特，更因为它与数学的深刻关联。本文将从几何学、数论和黄金分割等角度解析数学六芒星的拼法。
一、几何学角度解析
在几何学方面，数学六芒星可以通过将正六边形的对角线相连而形成。正六边形是一种具有六个相等边和六个相等角的多边形。通过从正六边形的每个顶点起始，连接一个顶点到正六边形中的其他两个顶点，可得到六个线段，这六个线段交叉形成了数学六芒星的形状。
数学六芒星具有对称性，每个内角都是120度，而其线段长度的比例是黄金分割比例。黄金分割是一种特殊的比例关系，即两个长度之比等于整体长度与较长部分的比例相等。这个比例常用符号φ表示，约等于1.618。所以，数学六芒星的拼法不仅有美学意义，也与黄金分割的比例紧密相关。
二、数论角度解析
除了几何学，数学六芒星还与数论有着重要的联系。从数论的角度看，数学六芒星的拼法涉及到素数和正整数序列。
在六芒星的每个角点，使用正整数进行标注，从1开始依次递增。当把六角星内部的数按顺序连接起来时，形成了一个环，这个环的长度是素数。 例如，我们用1到6的数字标注六芒星的顶点，按照1-2-3-4-5-6的顺序连接起来，可以得到一个环的长度为素数的六芒星。这是因为，对于任意的n个顶点的正六边形，其边的数量为6，所以连接这些点后形成的环的长度也恰好为6。
此外，对于n个顶点的数学六芒星，如果连接它们的顺序是由1到n的正整数按照某个特定的规律组成的，那么这个规律也可以与数论的序列相关联。
三、黄金分割和数学六芒星
黄金分割是数学中一个重要的比例关系，它是黄金比例所呈现的比例关系。黄金比例被广泛应用于建筑、艺术和自然界中。与之相关的数学六芒星也体现了黄金分割的特性。
当我们观察数学六芒星的尖端和凹角之间的比例时，会发现它们符合黄金分割。即，尖端到中点的距离与中点到凹角的距离的比例等于整体线段长度与中点到尖端距离的比例，这正是黄金分割比例。

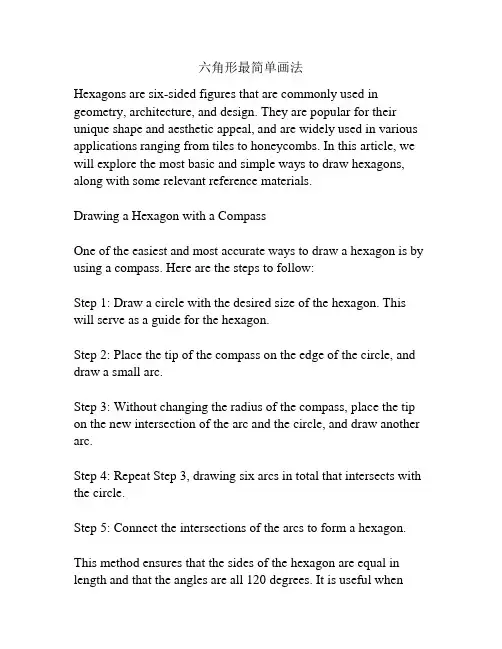

六角形最简单画法
六角形最简单画法
Hexagons are six-sided figures that are commonly used in
geometry, architecture, and design. They are popular for their
unique shape and aesthetic appeal, and are widely used in various
applications ranging from tiles to honeycombs. In this article, we
will explore the most basic and simple ways to draw hexagons,
along with some relevant reference materials.
Drawing a Hexagon with a Compass
One of the easiest and most accurate ways to draw a hexagon is by
using a compass. Here are the steps to follow:
Step 1: Draw a circle with the desired size of the hexagon. This
will serve as a guide for the hexagon.
Step 2: Place the tip of the compass on the edge of the circle, and
draw a small arc.
Step 3: Without changing the radius of the compass, place the tip
on the new intersection of the arc and the circle, and draw another
江恩六角形结构分析
江恩六角形结构分析
在江恩的众多分析方法之中，他应用大量多边形以分析时间及价位周期，其中最受广泛应用的是江恩四方形，江恩亦称之为“九“的四方形。“九“之四方形的意思是，以1为中心，然后以逆针方向围绕中心延续2至9。从另一个角度来看，“九“之四方形乃是将一个圆周分割为八份，或八个角度，每个角度为45度。而较少为人所谈论及应用的，乃是江恩六角形时间价位图表。这个六角形的应用方法甚为神秘，但基本原理与江恩四方形一样。
一、江恩六角形的结构
江恩六角形将一个360度的圆形分割为六份或六个角度，每个角度为60度。若以一个360个月的市场时间周期来看江恩六角形所界定的市场循环周期乃是60个月，120个月，180个月，240个月，300个月及360个月，亦即5年、10年，15年，20年，25年及30年。如附图8．1。若以一年的周期来看，市场的短期周期分别为60天、120天、180天、240天、300天及360天。若以一天的周期来看，市场的即市循环周期，分别为4小时、8小时、12小时、18小时、20小时及24小时。
江思六角形的结构是由1开始，以逆时针螺旋形方法将数字顺延开来，无究无尽。
六角形数字延伸的方式如下：
第一个循环：由1至6，周期增加6；
第二个循环：由7至18，周期增加12；
第三个循环：由19至36，周期增加18；
第四个循环：由37至60，周期增加24；
第五个循环：由61至90，周期增加30；
第六个循环：由91至126，周期增加36；
第七个循环：由127至168，周期增加42；
第八个循环：由169至216，周期增加48；
第九个循环：由217至330，周期增加54；
第十个循环：由331至396，周期增加60；
当上述循环走至第六个的时候，数字增加了36，亦即完成了一个六角形的循环。如以三十年循环，第六个循环应在127月完成，亦即十年零七个月，是一个重要的时间周期。
第八个循环在168月完成，若以三十年循环计，共运行14年，即两个七年，是重要的市场转换点。

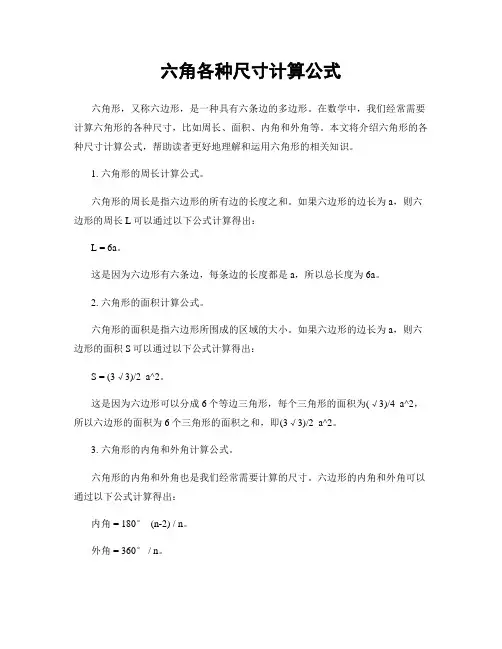

六角各种尺寸计算公式
六角各种尺寸计算公式
六角形，又称六边形，是一种具有六条边的多边形。在数学中，我们经常需要计算六角形的各种尺寸，比如周长、面积、内角和外角等。本文将介绍六角形的各种尺寸计算公式，帮助读者更好地理解和运用六角形的相关知识。
1. 六角形的周长计算公式。
六角形的周长是指六边形的所有边的长度之和。如果六边形的边长为a，则六边形的周长L可以通过以下公式计算得出：
L = 6a。
这是因为六边形有六条边，每条边的长度都是a，所以总长度为6a。
2. 六角形的面积计算公式。
六角形的面积是指六边形所围成的区域的大小。如果六边形的边长为a，则六边形的面积S可以通过以下公式计算得出：
S = (3√3)/2 a^2。
这是因为六边形可以分成6个等边三角形，每个三角形的面积为(√3)/4 a^2，所以六边形的面积为6个三角形的面积之和，即(3√3)/2 a^2。
3. 六角形的内角和外角计算公式。
六角形的内角和外角也是我们经常需要计算的尺寸。六边形的内角和外角可以通过以下公式计算得出：
内角 = 180° (n-2) / n。
外角 = 360° / n。 其中，n代表六边形的边数，即6。根据上述公式，六边形的内角为120°，外角为60°。
4. 六角形的对角线计算公式。
六角形的对角线是指连接六边形的非相邻顶点的线段。如果六边形的边长为a，则六边形的对角线d可以通过以下公式计算得出：
d = a √3。
这是因为六边形的对角线可以分解成两个相邻边之间的对角线和六边形的中心到顶点的距离。根据勾股定理，可以得出对角线的长度为a √3。
5. 六角形的高度计算公式。
六角形的高度是指六边形内部到边的垂直距离。如果六边形的边长为a，则六边形的高度h可以通过以下公式计算得出：
h = a √3 / 2。
这是因为六边形可以分解成6个等边三角形，每个三角形的高度为a √3 / 2，所以六边形的高度也为a √3 / 2。

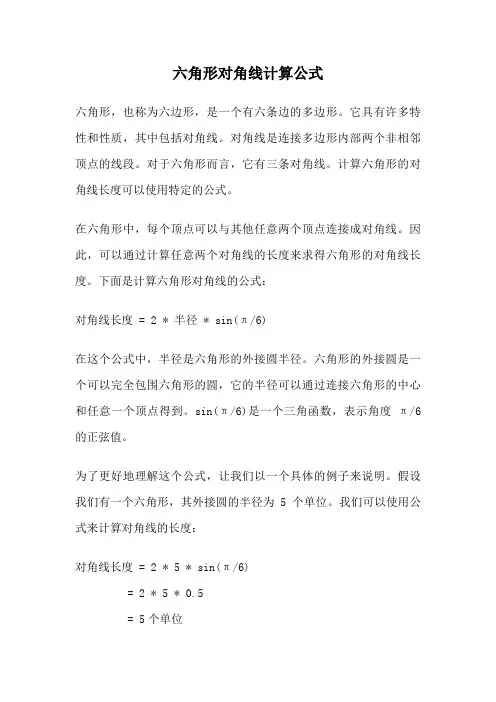

六角形对角线计算公式
六角形对角线计算公式
六角形，也称为六边形，是一个有六条边的多边形。它具有许多特性和性质，其中包括对角线。对角线是连接多边形内部两个非相邻顶点的线段。对于六角形而言，它有三条对角线。计算六角形的对角线长度可以使用特定的公式。
在六角形中，每个顶点可以与其他任意两个顶点连接成对角线。因此，可以通过计算任意两个对角线的长度来求得六角形的对角线长度。下面是计算六角形对角线的公式：
对角线长度 = 2 * 半径 * sin(π/6)
在这个公式中，半径是六角形的外接圆半径。六角形的外接圆是一个可以完全包围六角形的圆，它的半径可以通过连接六角形的中心和任意一个顶点得到。sin(π/6)是一个三角函数，表示角度π/6的正弦值。
为了更好地理解这个公式，让我们以一个具体的例子来说明。假设我们有一个六角形，其外接圆的半径为5个单位。我们可以使用公式来计算对角线的长度：
对角线长度 = 2 * 5 * sin(π/6)
= 2 * 5 * 0.5
= 5个单位
因此，在这个例子中，六角形的对角线长度为5个单位。
这个公式的推导基于六角形的特性和三角函数的性质。通过将六角形划分为等边三角形，并利用三角函数的定义，我们可以得到对角线长度与半径和角度之间的关系。
需要注意的是，这个公式仅适用于六角形的对角线长度计算。对于其他多边形，如五边形或七边形，将需要使用不同的公式来计算对角线的长度。
除了使用公式计算六角形的对角线长度，我们还可以通过其他方法来得到相同的结果。例如，可以通过构造六角形的内接圆来测量对角线的长度。内接圆是一个可以完全嵌入六角形内部的圆，它的直径即为六角形的对角线长度。
在计算六角形的对角线长度时，我们可以使用特定的公式，即对角线长度 = 2 * 半径 * sin(π/6)。这个公式基于六角形的特性和三角函数的性质，可以帮助我们准确地计算出对角线的长度。通过了解和应用这个公式，我们可以更好地理解和研究六角形的性质和特性。
6角形符号
6角形符号
（一）
六角形符号是一个具有悠久历史的图形，由六条等长的直线组成。它在不同的文化中有着各种各样的象征意义，与和平、建设与繁荣有着紧密的联系。
古埃及文明中，六角形符号象征着希望、平衡与自由，并表达永恒的和平理念。
在希腊文明中，它被用来表示社会秩序与阶级划分，象征神圣秩序。
在现代文化中，六角形符号常出现在各种品牌、标志、装饰中，被视为联系各国的和平象征，同时也代表力量、安全与繁荣。
在公文使用中，六角符号主要用于标明年份、国籍、朝代等，主要出现在比较正式的公文中。
综上所述，六角形符号是一个多意、历史悠久的图形，具有深厚的文化背景和广泛的应用场景。
（二）
六角符号：从符号语言学的观点看是“意义重编”,在公文里主要用在年的标注。六角符号主要是用来标明年份，国籍，朝代等等，从这样的使用场景我们可以知道这个符号主要用于比较正式的公文的。
六角括号用法：
六角括号用来标示公文编号中的发文年份，作者国籍、朝代等。
又如“信”，古代只指送信的人，现代的信古代叫“书”，《世说新语》：“俄而谢玄淮上信至，〔谢安〕看书竟，默默无言”，“信”和“书”的分别是很清楚的。（吕叔湘《语言的演变》）
《论语·公冶长》：“〔子贡〕对曰：‘赐（子贡）夜，何敢望回（颜回）？回也，闻一以知十；赐也，闻一以知二’。《汉语大词典》第1卷第1页）
谢安是引者补出的人名，否则读者不清楚引文中所讲的看书认识谁。从例（2)可以看出《汉语大词典》的处理办法是：补出的词语用六角括号，如“〔子贡〕”；解释性的词语用圆括号，如（子贡和（颜回）。
六角幻方解法思路
六角幻方解法思路如下：
六角幻方，也称为六边形幻方或者六阶幻方，是一种填充有数字的六边形格子，其中每一行、每一列以及两条主对角线上的数字之和都相等。这种幻方通常包含从1到n^2的整数，其中n是六边形的边长。
解决六角幻方的一种常见方法是使用“Siamese方法”（也称为德拉贝尔法），该方法适用于所有奇数阶幻方。以下是解决六角幻方的基本步骤：
1. 绘制六角幻方的网格图。
2. 确定幻方的大小（n x n），并将数字1放在第一行的中间位置。
3. 按照以下规则填充剩余的数字：
- 按照斜向上右（东北方向）的方式填充下一个数字。
- 如果当前位置已经被填充或者超出了幻方的边界，则改为斜向左下（西南方向）。
- 如果填充路径在幻方的边缘，则需要“弹回”到另一边，就像在六边形中移动一样。
- 继续这个过程，直到所有的数字都被放置在正确的位置。
4. 检查每一行、每一列以及两条主对角线的数字之和是否相等。如果所有行、列和对角线的和都相等，那么六角幻方就完成了。
5. 如果发现某些行、列或对角线的和不相等，可能需要重新检查填入过程，确保没有错误。
需要注意的是，六角幻方的解法可能不唯一，可以有多个不同的解决方案。此外，对于偶数阶的六角幻方，解决方法会更加复杂，可能需要采用不同的策略。
六角形最简单画法 2
六角形最简单画法
六角形也称六边形，是指由六个边组成的一个多边形。在几何图形中，六角形是一种非常基本的多边形，它的应用非常广泛，在建筑、工程、制造业、艺术等领域都有很多应用。在日常生活中，我们也可以看到各种六角形的物品，如蜂窝状的蜜蜂巢穴、六边形的灯罩、汉堡包的圆盘等等。
六角形最简单的画法是通过画一个正六边形来得到。正六边形的六边相等、内角和为720度，它的特点是对称，对称中心的角度为60度。以下是一个简单的画法：
1. 选择一张白纸
2. 使用直尺和铅笔在纸上画一条直线，这条直线将成为六边形的中心线
3. 在中心线上标出两个点A和B，这两个点之间的距离应该是所要绘制的正六边形的边长
4. 在A和B两个点上分别用直角器画出一个60度角度的直线
5. 将直角器移动到第一条直线的下一个60度角度上，在这里画出第二条直线
6. 重复步骤5直到左右两侧各画出三条60度角直线
7. 连接每个交叉点，绘制出六边形
除了这种最简单的画法外，还有许多其他画六角形的方法和技巧。例如，可以使用圆规和直角器来绘制六角形，或者使用图形软件在计算机上绘制六角形。在使用软件绘制六角形时，可以通过调整边长、颜色、填充等来实现不同的需求。
总之，无论是哪种画法，绘制六角形都需要一定的几何知识和技巧。只有掌握了这些知识和技巧，才能画出漂亮的六角形图案。如果您想要练习画六角形，可以从简单的正六边形入手，逐渐提升难度，同时不断尝试不同的画法和技巧。练习过程中要耐心和细心，遇到问题不要放弃，多问问其他人或搜索相关资料，相信一定会有收获。
六角图原理
六角图原理
六角图，又称为六边形图，是一种由六个等边三角形组成的几何图形。在日常生活和工程设计中，六角图被广泛应用于各种领域，如建筑设计、工程制图、地质勘探等。本文将介绍六角图的原理及其在实际应用中的重要性。
首先，六角图的原理是基于六边形的几何特性。六边形是一个具有六条相等边和六个内角相等的多边形。在六角图中，六个等边三角形的边长和角度都是相等的，这使得六角图具有一些独特的性质和优势。
其次，六角图在工程设计中具有重要的应用价值。首先，六角图可以用来表示各种结构和物体的外形轮廓，如螺丝、螺母、六角螺栓等。其次，六角图还可以用来表示空间中的排列和布局，例如蜂窝结构和六角网格等。此外，六角图还被广泛应用于地质勘探和地图绘制中，用来表示地质构造和地形特征。
另外，六角图在建筑设计中也扮演着重要的角色。六边形的稳定性和均匀性使得六角图成为建筑结构中常见的几何形状。例如，蜂窝状的六角图案可以增强建筑材料的稳定性和承重能力，同时也具有美观的外观效果。此外，六角图还可以用来设计建筑立面和装饰图案，为建筑赋予独特的艺术魅力。
最后，六角图的应用不仅局限于几何学和工程领域，还可以在日常生活中找到许多例子。例如，蜂蜜蜂窝的形状就是六角图的典型例子，蜂巢结构不仅具有高效的储存和生产功能，还展现了自然界中六角图的美妙之处。此外，许多生活用品和装饰品也采用了六角图案，如地砖、墙纸、家具等，为生活环境增添了一份艺术和美感。
综上所述，六角图作为一种重要的几何图形，在工程设计、建筑领域和日常生活中都具有广泛的应用价值。通过深入理解六角图的原理和特性，我们可以更好地运用它来解决实际问题，同时也能欣赏到它所展现的美妙之处。希望本文能够为读者提供一些关于六角图的新思路和启发，让大家对这一几何图形有更深入的认识和理解。
