砂卵石垫层方案
. .
. . . .
砂卵石垫层施工方案
一、编制依据
1、根据米易县城北迷阳水岸与S214连接线及其支线工程设计文
件、招投标文件及合同文件。
2、《公路路面基层施工技术规》（JTJ034-2000）。
3、《公路工程质量检验评定标准》（JTGF80/1-2004）。
4、《公路工程无机结合料稳定材料试验规程》（JTJ057－94）。
二、开工准备
本分项工程计划开工日期为2010年07月10日，完工日期为2010
年07月25日，工期为30天。
1、做好施工测量和施工放样工作；施工放样容包括现场放出路
基中线、标高等，报请监理工程师检查和批准。
2、做好材料的取样试验工作。
3、做好施工机械的检查、保养和维修工作。
三、所需试验资料（附后）
1、集料筛分试验
2、标准击实试验
3、针片状含量试验
4、压碎值试验
四、导线点、水准点布设和测量放样
根据《路基断面图》用全站仪放出中、边桩，用水准仪测量出中
桩、边桩标高。
. .
. . . .
五、施工人员组织机构
为加强砂卵石垫层的施工指导和总结，我们专门成立了试验段施
工小组，具体人员是：
组 长： 场军 副 组 长：苟维权
施工负责人： 谭永斌 试验负责人：宏祥
测量负责人： 强 质检负责人：徐发云
机务负责人： 正坤 机 械 工：8人
普 工： 30 人
六、施工机械配置
根据实际情况选用以下机械设备及试验和测量仪器：
1、试验段机械设备配置表
机械种类 设备名称 数量 型号规格
主要性能
指标
运输机械 自卸车 4 东风15T 良好
碾压机械 压路机 1 胶轮XP261 良好
碾压机械 压路机 1 LG—20 良好
洒水机械 洒水车 2 东风5T 良好
2、测量仪器
序号 仪器名称 数量 型号规格 单位 新旧程度
1 全站仪 1 KTS-440 台 新
2 水准仪 2 S3E 台 新
3 塔尺 2 5M 把 新
. .
. . . .
4 50钢尺 1 5010 把 新
5 30钢尺 1 3010 把 新
6 平整度靠尺 1 3M 把 新
七、施工方案
我公司根据现场实际情况，采用自卸车运至现场，摊铺机进行摊
铺，压路机压实的方法进行施工。
天然砂砾底基层施工中将严格按照施工技术规的有关规定和要
求进行施工，在监理工程师、技术专家的指导下和加强现场监测的基
础上，通过精心组织、精心施工、严格管理，确保施工路段的施工质
量。
1、备料
（1）根据垫层的宽度、厚度及松铺系数（1.20~1.30）,
碎石最大粒径与压实厚度之比为0.5左右时，系数取1.3，比值较大
时，系数接近1.20。计算各段需要的天然砂砾数量，并按施工平面
图堆放。
（2）填隙料的用量约为粗碎石重量的30%~40%
。
1.1材料
（1）碎石：选用石灰岩碎石、压碎值不大于30%，最大粒径不
超过37.5mm，颗粒组成见表。
适宜用级配碎石集料的颗粒组成围
通过下列方筛孔（mm）的质量百分率（%）
液限
（%）
筛孔 31.5 19 9.5 4.75 2.36 1.18 0.6 0.075
. .
. . . .
90-100 73-88 46-69 29-54 17-37 13-32 8-20 0-7 ＜28
（2）水
饮用水。
2、天然砂砾垫层施工工艺
（1）工艺流程 准备下承层 施工放样 摊铺 初压
撒铺填隙料 撒水 碾压 再次撒铺填隙料 再次碾
压 清扫 再摊铺上一层…… 清扫 弯沉检测
（2）施工准备
对检验合格的路床进行清理，清除浮土和其它杂质。对投入施工
的所有设备均进行试运转，确保施工的正常进行。对参加施工的人员
进行开工前的操作培训和《技术规》及质量要求的学习，并做好技术
交底。
（3）测量放线
（a）恢复中线，每10m （平曲线段每5米）设标桩，桩
上划出垫层设计高和垫层松铺的厚度。
松铺厚度=压实厚度×松铺系数
（b）中心线及两侧按路面设计图设计标桩，推测出垫层设计后，
在标桩上划出基层设计高和松铺高度。这样做是为了使垫层的高度，
厚度和平整度达到质量标准，并保证道路横坡。
（4）垫层施工
填隙料的用量约为粗碎石质量的30%～40%。细粒料保持干燥，采
用8T的两轮震动压路机进行碾压，填隙料填满粗碎石层部的全部孔
. .
. . . .
隙，并保证碾压后填满表面粗。
（4.1）初压：用8t两轮压路机碾压3～4遍，使粗碎石稳定就
位。在直线和不设超高的平曲线段上，碾压从两侧开始，逐渐错轮向
中心进行；在设超高的平曲线段上，碾压从侧路肩开始，逐渐错轮向
外侧路肩进行。错轮时每次重叠1∕3轮宽。在第一遍碾压后，应再
次找平。初压终了，表面应平整，并具有要求的路供和纵坡。
（4．2）撒铺填隙料：用石屑撒布机或类似的设备将干填隙料均
匀地撒铺在已压稳的粗碎石层上，松铺厚度约2.5～3.0㎝。必要时
用人工或机械扫匀。
（4.3）碾压:用振动压路机慢速碾压,将全部隙料振入粗碎石间
的孔隙中,如没有振动压路机,可用重型振动板.碾压方法同前,但路
面两侧应多压2～3遍。
（4.4）再次撒布填隙料：用石屑撒布机后类似的设备将干填隙
料再次撒铺在碎石层上，松铺厚度约为2.0～2.5㎝用人工或机械扫
匀。
（4.5）再次碾压后：用振动压路机进行碾压。在碾压过程中，
对局部填隙料不足之处，人工进行找补。局部多余的填隙料应扫除。
（4.6）再次碾压后，如表面仍有未填满的空隙，则应补撒填隙
料。并用振动压路机继续碾压，直到全部空隙被填满为止。同时应将
局部多余的填隙料铲除或扫除。填隙料不应在粗碎石表面自成一层。
表面必须能看得见粗碎石
（4．7）当需分层铺建筑时，应将已压成的填隙碎石层表面粗碎
石外露约5～10㎜然后在上摊铺第二层粗碎石，并按前几项要求施
. .
. . . .
工。
（4．8）填隙碎石表面孔隙全部填满后，用12～15T三轮压路机
再碾压1~2遍。在碾压过程中，不应有任何蠕动现象。在碾压之前，
在表面先洒少量水，洒水量宜为3Kg／M2以上。
3、试验
弯沉检测：按《公路工程质量检验平定标准（JTGF80∕2004）》
的检测方法，在考虑季节影响系数与ZN=1.645的保证系数后,要测得
到的计算弯沉值与设计相符合。
4、质量检测
根据《公路工程质量检验评定标准》（JTGF80/1－2004），具体要
求如下：
（1）基本要求
（1.1）材料应符合设计和施工规要求，并应根据当地料源选择
质地干净的粒料。
（1.2）矿料级配应按设计控制准确。
（1.3）摊铺时应注意消除离析现象。
（1.4）混合料应处于最佳含水状况下，用重型压路机碾压至要
求的压实度。
（2）实测项目
天然砂砾底基层现场检测频率及质量要求
检查项目
质量要求 检查规定
要求值或
允许误差
质量要求 频率 方法
平整度(mm) ≤12 平整顺适 1处/100米
每处用三米直尺
连续量10尺
纵横高程(mm) ＋5，－15 1断面/20m
每断面3~5点用水
准仪测量
厚度(mm) 代表值－8 均匀一致
1处/100米/车道 每处2点，路中及
边缘挖坑检查
极值－15
宽度(mm) 不小于设计 边缘顺直 1处40米 用皮尺丈量
横坡度(%) ±0.3 3断面/100用水准仪测量
. .
. . . .
米
（3）外观鉴定
表面平整密实，边线整齐，无松散。不符合要求时，每处减1～
2分。
八、质量保证措施
1、施工前组织全体施工人员认真学习合同文件和技术条款，熟
悉设计图纸和施工方案，进行技术交底，使每个施工员作到心中有数。
2、项目经理部设质检工程师，施工队设质检员，质检员对每道
工序必须跟踪检查，同时成立由质检工程师为首的自检小组进行自检
合格后方可请监理工程师检查，当监理工程师检查合格后，才能进行
下一道工序的施工。在工作中，质检员和自检小组必须绝对服从监理
工程师的监督。
3、为确保工程施工质量，项目经理部自检频率严格按最新的《公
路工程质量检验评定标准》规定执行。
4、加强测量放样工作，搞好导线、中线和水准点的复测，对每
一层整平和压实后分别准确的测出标高，计算松铺系数。
5、底基层压实要求依次完成，每一层压实后表面必须“平整密
实，无坑洼、无明显离析，施工接茬平整、稳定”，为此，在施工中
我们将配备专门的维修人员和足够的机械配件，确保施工机械的连续
运行。
地基换填施工方案
1编制依据 02工程简况 03施工部署及施工准备 (1)3.1施工部署 (1)3.2施工准备 (1)3.2.1技术准备 (1)3.2.2现场准备 (1)3.2.3材料准备 (2)3.2.4主要机具及劳动力计划 (2)4主要施工方法 (2)4.1施工流程 (2)4.2施工方法 (3)4.2.1混凝土浇筑 (3)4.2.2砂卵石回填 (3)5施工注意事项和质量检验标准 (4)5.1施工注意事项 (4)5.2质量检验标准 (4)6安全文明施工措施 (5)1 编制依据1.业主提供的成都中粮·祥云国际生活区工程施工图纸。
2.业主提供的本工程地质勘察报告。
3.《建筑地基基础工程施工质量验收规范》（GB50202－2002）。
4.施工现场的实际情况。
2 工程简况本工程位于成都市西南三环路内侧、武侯区簇锦街高碑村。
总用地面积55412.86㎡, 总建筑面积147867㎡, 其中地下2层共62867㎡, 地上高层住宅18层/叠墅（6+1）层共85000㎡。
建筑高度为22.6m（1-9栋）/53.35m（10-15栋）。
本工程采用现浇钢筋混凝土框架剪力墙结构, 相对标高±0.00, 叠墅绝对标高504.690m, 高层住宅绝对标高503.390m。
18层高层住宅基础采用筏板基础, 以稍密及中密卵石层为基础持力层, 地基承载力特征值fak=350kpa。
别墅基础除2#楼采用人工挖孔桩, 其余别墅均采用独立柱基础, 以稍密卵石层为基础持力层, 地基承载力特征值fak=350kpa。
目前本工程正在进行大面积基础开挖及土方清底施工, 现场局部地区设计垫层底标高处仍存在大量淤泥及沙层, 不满足设计要求。
应业主要求, 对该区域的淤泥及沙层进行清理后换填, 基础部位采用C15素混凝土换填, 底板部位采用砂卵石换填。
3 施工部署及施工准备3.1施工部署将该区域淤泥及沙层清理完成, 地基验槽合格后方可进行换填处理, 换填分为两个阶段。

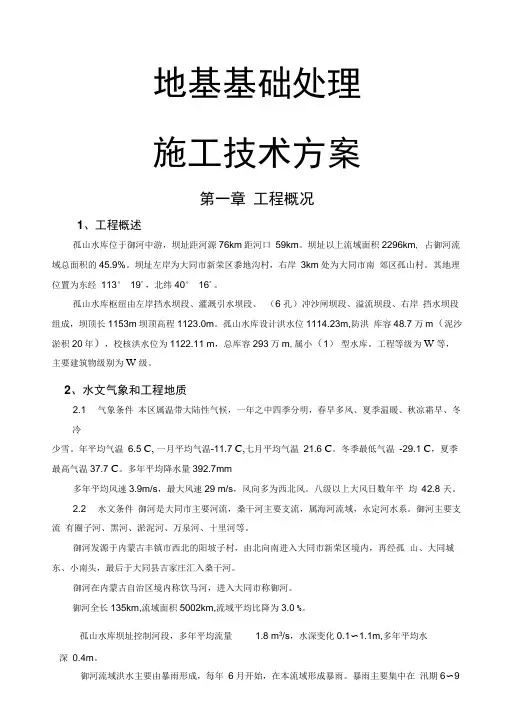

砂砾层基础处理施工技术方案
地基基础处理施工技术方案第一章工程概况1、工程概述孤山水库位于御河中游，坝址距河源76km距河口59km。
坝址以上流域面积2296km, 占御河流域总面积的45.9%。
坝址左岸为大同市新荣区黍地沟村，右岸3km处为大同市南郊区孤山村。
其地理位置为东经113° 19'，北纬40° 16'。
孤山水库枢纽由左岸挡水坝段、灌溉引水坝段、（6 孔）冲沙闸坝段、溢流坝段、右岸挡水坝段组成，坝顶长1153m坝顶高程1123.0m。
孤山水库设计洪水位1114.23m,防洪库容48.7万m（泥沙淤积20年），校核洪水位为1122.11 m，总库容293万m,属小（1）型水库。
工程等级为W等，主要建筑物级别为W级。
2、水文气象和工程地质2.1 气象条件本区属温带大陆性气候，一年之中四季分明，春早多风、夏季温暖、秋凉霜早、冬冷少雪。
年平均气温6.5 C, 一月平均气温-11.7 C,七月平均气温21.6 C。
冬季最低气温-29.1 C，夏季最高气温37.7 C。
多年平均降水量392.7mm多年平均风速3.9m/s，最大风速29 m/s，风向多为西北风。
八级以上大风日数年平均42.8 天。
2.2 水文条件御河是大同市主要河流，桑干河主要支流，属海河流域，永定河水系。
御河主要支流有圈子河、黑河、淤泥河、万泉河、十里河等。
御河发源于内蒙古丰镇市西北的阳坡子村，由北向南进入大同市新荣区境内，再经孤山、大同城东、小南头，最后于大同县吉家庄汇入桑干河。
御河在内蒙古自治区境内称饮马河，进入大同市称御河。
御河全长135km,流域面积5002km,流域平均比降为3.0 %。
孤山水库坝址控制河段，多年平均流量 1.8 m3/s，水深变化0.1〜1.1m,多年平均水深0.4m。
御河流域洪水主要由暴雨形成，每年6月开始，在本流域形成暴雨。
暴雨主要集中在汛期6〜9月份，尤以7、8月份为甚。
御河洪水陡涨陡落，大多为单峰型，历时相对较短，洪水年际变化较大。
回填土施工记录(素土、灰土、砂卵石通用)
2
2011.12.25
-8.520
30
28
-8.240
≮0.97
3
2011.12.26
-8.240
32
30
-7.940
≮0.97
4
2011.12.27
-7.940
31
30
-7.640
≮0.97
5
2011.12.29
-7.640
35
33
-7.310
≮0.97
6
2011.12.30
-7.310
2.21
0.98
≮0.97
5
15轴/W轴
4.1
2.20
0.98
≮0.97
6
17轴/W轴
3.6
2.22
0.99
≮0.97
7
20轴/W轴
3.5
2.23
0.99
≮0.97
8
8轴/R轴
3.8
2.20
0.98
≮0.97
9
8轴/M轴
3.6
2.20
0.98
≮0.97
10
10轴/R轴
3.9
2.21
0.98
≮0.97
0.97
≮0.97
曹星南
3
8轴/R轴
4.1
2.19
0.97
≮0.97
曹星南
4
8轴/M轴
3.0
2.21
0.98
≮0.97
曹星南
5
10轴/W轴
3.3
2.21
0.98
≮0.97
曹星南
6
10轴/R轴
3.7

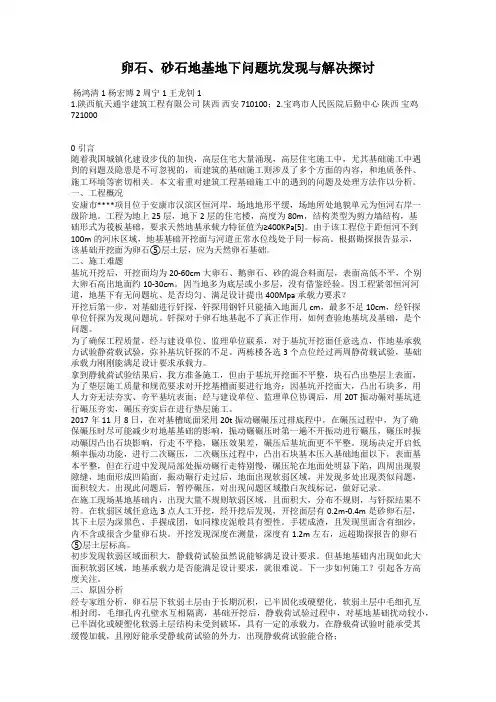

卵石、砂石地基地下问题坑发现与解决探讨
卵石、砂石地基地下问题坑发现与解决探讨杨鸿清1 杨宏博2 周宁1 王龙钊11.陕西航天通宇建筑工程有限公司陕西西安 710100；2.宝鸡市人民医院后勤中心陕西宝鸡7210000引言随着我国城镇化建设步伐的加快，高层住宅大量涌现，高层住宅施工中，尤其基础施工中遇到的问题及隐患是不可忽视的，而建筑的基础施工则涉及了多个方面的内容，和地质条件、施工环境等密切相关。
本文着重对建筑工程基础施工中的遇到的问题及处理方法作以分析。
一、工程概况安康市****项目位于安康市汉滨区恒河岸，场地地形平缓，场地所处地貌单元为恒河右岸一级阶地。
工程为地上25层，地下2层的住宅楼，高度为80m，结构类型为剪力墙结构，基础形式为筏板基础，要求天然地基承载力特征值为≥400KPa[5]。
由于该工程位于距恒河不到100m的河床区域，地基基础开挖面与河道正常水位线处于同一标高。
根据勘探报告显示，该基础开挖面为卵石⑤层土层，应为天然卵石基础。
二、施工难题基坑开挖后，开挖面均为20-60cm大卵石、鹅卵石、砂的混合料面层，表面高低不平，个别大卵石高出地面约10-30cm。
因当地多为底层或小多层，没有借鉴经验。
因工程紧邻恒河河道，地基下有无问题坑、是否均匀、满足设计提出400Mpa承载力要求？开挖后第一步，对基础进行钎探，钎探用钢钎只能插入地面几cm，最多不足10cm，经钎探单位钎探为发现问题坑。
钎探对于卵石地基起不了真正作用，如何查验地基坑及基础，是个问题。
为了确保工程质量，经与建设单位、监理单位联系，对于基坑开挖面任意选点，作地基承载力试验静荷载试验，弥补基坑钎探的不足。
两栋楼各选3个点位经过两周静荷载试验，基础承载力刚刚能满足设计要求承载力。
拿到静载荷试验结果后，我方准备施工，但由于基坑开挖面不平整，块石凸出垫层上表面，为了垫层施工质量和规范要求对开挖基槽面要进行地夯；因基坑开挖面大，凸出石块多，用人力夯无法夯实、夯平基坑表面；经与建设单位、监理单位协调后，用20T振动碾对基坑进行碾压夯实，碾压夯实后在进行垫层施工。

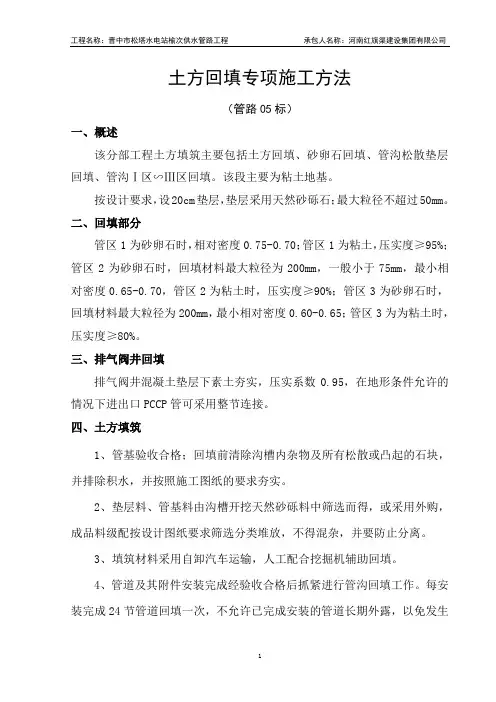

土方回填专项施工方法
土方回填专项施工方法（管路05标）一、概述该分部工程土方填筑主要包括土方回填、砂卵石回填、管沟松散垫层回填、管沟Ⅰ区∽Ⅲ区回填。
该段主要为粘土地基。
按设计要求，设20cm垫层，垫层采用天然砂砾石；最大粒径不超过50mm。
二、回填部分管区1为砂卵石时，相对密度0.75-0.70；管区1为粘土，压实度≥95%；管区2为砂卵石时，回填材料最大粒径为200mm，一般小于75mm，最小相对密度0.65-0.70，管区2为粘土时，压实度≥90%；管区3为砂卵石时，回填材料最大粒径为200mm，最小相对密度0.60-0.65；管区3为为粘土时，压实度≥80%。
三、排气阀井回填排气阀井混凝土垫层下素土夯实，压实系数0.95，在地形条件允许的情况下进出口PCCP管可采用整节连接。
四、土方填筑1、管基验收合格；回填前清除沟槽内杂物及所有松散或凸起的石块，并排除积水，并按照施工图纸的要求夯实。
2、垫层料、管基料由沟槽开挖天然砂砾料中筛选而得，或采用外购，成品料级配按设计图纸要求筛选分类堆放，不得混杂，并要防止分离。
3、填筑材料采用自卸汽车运输，人工配合挖掘机辅助回填。
4、管道及其附件安装完成经验收合格后抓紧进行管沟回填工作。
每安装完成24节管道回填一次，不允许已完成安装的管道长期外露，以免发生管道损坏和汛期漂管事故。
5、回填前，清理并确认沟槽边壁无松散土体和坍滑体，当回填过程中发生塌方时，应将塌方和已松散材料全部清出。
6、回填时，从管道两侧均匀下料，每侧回填高度差不应超过一层填筑厚度。
分层回填的每层虚铺料厚度一般为200～250mm，可根据土质情况和夯实机械、夯实方法，经过试验确定。
夯实过程中，不得造成管线位移和管道损伤。
7、分段回填、夯实时，相邻段的接茬应为梯形，其阶差不得超过2个填筑层；接茬处的夯实应相互重叠至少0.6m，不得漏夯。
8、在管沟回填过程中，应保护管道免受下落石块冲击、夯实设备直接相撞和避免其它有潜在破坏的危险。

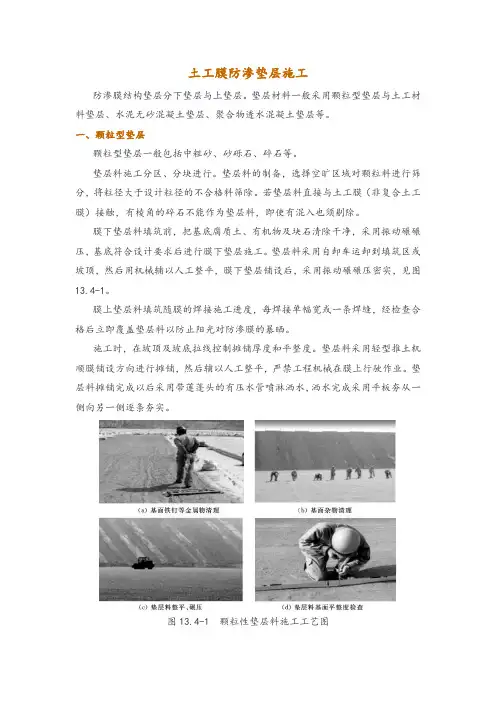

土工膜防渗垫层施工
土工膜防渗垫层施工防渗膜结构垫层分下垫层与上垫层。
垫层材料一般采用颗粒型垫层与土工材料垫层、水泥无砂混凝土垫层、聚合物透水混凝土垫层等。
一、颗粒型垫层颗粒型垫层一般包括中粗砂、砂砾石、碎石等。
垫层料施工分区、分块进行。
垫层料的制备，选择空旷区域对颗粒料进行筛分，将粒径大于设计粒径的不合格料筛除。
若垫层料直接与土工膜（非复合土工膜）接触，有棱角的碎石不能作为垫层料，即使有混入也须剔除。
膜下垫层料填筑前，把基底腐质土、有机物及块石清除干净，采用振动碾碾压，基底符合设计要求后进行膜下垫层施工。
垫层料采用自卸车运卸到填筑区或坡顶，然后用机械辅以人工整平，膜下垫层铺设后，采用振动碾碾压密实，见图13.4-1。
膜上垫层料填筑随膜的焊接施工进度，每焊接单幅宽或一条焊缝，经检查合格后立即覆盖垫层料以防止阳光对防渗膜的暴晒。
施工时，在坡顶及坡底拉线控制摊铺厚度和平整度。
垫层料采用轻型推土机顺膜铺设方向进行摊铺，然后辅以人工整平，严禁工程机械在膜上行驶作业。
垫层料摊铺完成以后采用带莲蓬头的有压水管喷淋洒水，洒水完成采用平板夯从一侧向另一侧逐条夯实。
图13.4-1 颗粒性垫层料施工工艺图二、土工合成材料垫层土工合成材料垫层施工工艺见图13.4-2。
土工合成材料卷应该堆放于经平整不积水的地方，用不透明材料覆盖以防紫外线使之老化，储存过程中保持标签的完整和资料的完整，运输过程中（包括现场从材料储存地到工作地的运输）避免受到损坏。
土工合成材料垫层一般采用人工配合机械运输、人工滚铺，并适当留有变形余量。
土工材料垫层铺设前，首先检查下部垫层仓面，对超径块石及可能对防渗膜产生顶破的其他杂物进行全面清理，并全面检查铺设表面是否坚实、平整，平整度控制在±2cm/m2以内。
基底面的表面无集水、尽量干燥。
土工席垫采用人工铺设、对接连接，并用塑料扣进行牢固扣接，塑料搭扣间距为25cm，搭扣距拼接边1～2cm。
周边不规则部位铺设时，根据需要的尺寸进行裁剪下料，然后再进行拼接、扣牢。
碾压土石坝建设施工方案
1#（2#）水坝实施方案设计单位2014年1 月1日1项目概况我院承担编制任务。
遵照有关规程规范进行工作，编制完成《水坝实施方案》。
充分考虑施工工期，结合就地取材因素及工程造价，本工程水坝拟采用碾压土石坝方案。
水坝建成后，能抬高和稳定坝内区域水位，扩大了有效水面，形成了水清天蓝、绿树夹岸的大型生态绿地和公共活动空间。
2 主要建设依据（1）《防洪标准》（GB50201-94）；（2）《水利水电工程等级划分及洪水标准》（SL252-2000）；（3）《小型水利水电工程碾压式土石坝设计导则》（SL189-96）（4）《碾压式土石坝设计规范》（SL274-2001）；（5）《堤防工程设计规范》（GB50286-98）；（6）《水利水电工程施工组织设计规范》（SL303-2004）；3 建设条件3.1水文3.2工程地质本次设计参照《工程》地质资料及《工程》的工程地质资料综合评价。
土料主要分布于进库公路左侧山包，运距4k m，储量丰富，平均厚度达3.0m，储量达4万m3，以褐色至黄褐色粉质粘土为主，土质均一，现有小道可以通行；料场击实试验其最优含水量18.6 %，最大干容重1.71g/cm3，渗透系数K=4.25×10-7cm/s，现有土料满足设计要求。
块石料建议到盘溪采石场购买，质量及储量均能满足要求，运距20km，有公路相通。
2.3 其它外部条件1、领导重视，抓住枯水期水位低的好时期，便于施工。
2、外部有道路直通项目区，交通条件较好。
4 工程规模及建筑物布置4.1工程规模及设计标准根据《水利水电工程等别及洪水标准》（SL252—2000），水坝发挥蓄水效益时，内部库容仍达不到10万方（达不到五等工程），因此按常规设计。
（1）上下游特征水位：（说明：靠建筑群侧为上游）考虑到整体景观效果，水坝暂不宜做太高，允许少量时间被淹。
水坝顶高程初定为63.5m，以后根据需要再加高。
根据现场测量数据，坝址现状地面高程为58.1-2.5m=55.6m，考虑到清除底部淤泥。
预制块护坡施工方案
预制块护坡施工方案抚州市城市防洪工程中洲堤城区段除险加固（应急）工程的预制块护坡施工方案由XXX的抚州城防中洲堤项目部编写。
该工程的主要内容为预制块护坡，施工桩号为20+800~26+730、26+92～28+060、29+566～0+000、0+650～1+350，主要施工项目包括现浇砼齿槽及护肩、砂卵石垫层、预制块制作与铺设。
此外，还需要进行施工临时工程，包括现场施工临时设施和施工临时道路。
该方案的编制依据包括《防洪标准》GB-94、《水利水电建设工程验收规程》SL223-1999、《建设工程质量检验评定标准》GBJ301-88、《建设地基基础工程施工质量验收规范》GB-2002、《堤防工程施工规范》SL260-98、《堤防工程施工质量评定与验收规程》（试行）SL239-1999、《土工试验规程》SL237-99、《混凝土质量控制标准》GB-92、《水工混凝土施工规范》DL/T 5144-2001和《水工混凝土试验规程》DL/T5150-2001.此外，还需要根据本标段工程实施性编制《施工组织设计》。
施工部署分为总体规划和具体施工部署。
该工程计划于2010年11月8日开始施工，于2011年3月13日全部结束。
施工高程较高，工程量较大且施工时间较短，为确保工程安全度汛，施工项目部决定全力以赴，尽可能多布置预制作业面，加大人力物力投入。
根据本工程结构特点和施工现场条件，结合本标段实际人、材资源，均衡组织施工进行。
施工准备期进行砼预制块预制场地的布置、原材料的准备。
完毕后组织砼预制、砼施工队、砌体施工队相继进场施工，先进行齿槽土方开挖、砼浇筑，接着进行砂卵石垫层铺设、预制块铺砌、勾缝等，最后进行压顶砼浇筑。
施工进度计划包括砼预制块制作、齿槽土方开挖及砼浇筑、砂卵石垫层铺设，计划开始时间为2010年11月8日，结束时间为2011年3月13日。
主要工程项目的控制性计划已经制定。
During the d from December 8.2010.to March 13.2011.the nof prefabricated block paving and jointing was carried out。
褥垫层施工方案
碎石褥垫层施工方案一、编制依据；1、施工图纸；1）、酒都花园14-17#楼工程施工图。
2）、酒都花园14-17#楼CFG桩平面布置图。
2、主要规程、规范1）《建设地基处理技术规范》（JGJ79-2002）2）《建筑桩基技术规范》（JGJ94-94）3）《建筑地基基础工程施工质量验收规范》（GB50202-2002）二、工程概况1、本工程为山西缘源房地产开发有限公司，杏花村镇下堡村新农村建设项目（南区）14-17号楼，位于汾阳市307国道以南，高速连接路以东，南环街以北。
根据勘察报告，该工程地基持力层承载力不能满足设计要求。
故须作地基处理，本工程基础采用水泥粉煤灰碎石桩（CFG）处理。
桩身混凝土强度C20，桩径400mm，桩间距1.3m 梅花型布置。
要求复合地基承载力特征值不低于240Kpa。
本工程桩间土开挖是我项目部（山西六建集团有限公司）组织施工的，基槽开挖至设计标高后，采用级配良好的3:7砂石（最大粒径不大于30mm）铺设褥垫层，褥垫层满铺，压实厚度300 mm，每边扩出基础外边缘500 mm，褥垫层用12T压路机往复碾压，要求压实度不大于0.90.。
三、施工准备;1、技术准备1）、施工开始前，技术部负责组织现场管理人员及施工操作人员对图纸熟悉和会审，发现问题及时与监理工程师、甲方现场负责工程师汇报。
2）、技术部负责施工方案交底工作。
3）、施工前要向施工人员进行技术交底工作。
4)、施工前质量技术部要对楼号控制点进行复核，如有不符合及时向监理工程师、甲方现场负责工程师汇报。
2、设备、机具、人员准备;本表按1栋施工进行配置。
四、主要施工方法：1、施工顺序流程;桩点复核→基础外边线→基底找平→铺设3:7级配砂石褥垫层→褥垫层压实、夯实→找平验收2、施工方法；1）、桩点复核：按工程控制点对楼体桩点进行复核。
2）、基础外边放线;按照楼体控制点对楼体基础进行放线，并对3:7级配砂石褥垫层铺设位置等放线，要求基础混凝土垫层外边缘500 mm。
褥垫层做法
褥垫层施工质量控制(1)褥垫层材料采用砂石或碎石,最大粒径不超过20ｍｍ,并级配良好;不宜采用天然砂卵石。
(2)桩间土为中、高灵敏度土或饱和土时,褥垫层进行静压密实,不得进行震动夯实。
(3)褥垫层铺设应保证桩顶以下30～50ｍｍ,即桩体嵌入褥垫层30～50ｍｍ。
(4)严格按下式计算控制褥垫层的夯填度:ｈ=Ｈλ式中:λ—夯填度,一般取0.87～0.9(≯0 9)Ｈ——设计褥垫层厚度/ｍｍ,ｈ——褥垫层虚铺厚度/ｍｍ。
(5)褥垫层施工前,桩间浮土必须清除干净;褥垫层底面应设在同一标高上,如深度不同,可挖成台阶或斜坡搭接,搭接处充分夯压密实,并按先深后浅的顺序进行。
(6)褥垫层分段施工时,接头处做成斜坡,每层错开0.5～1.0ｍ长度,并夯压密实。
复合地基设计中，基础与桩和桩间土之间设置一定厚度散体粒状材料组成的褥垫层，是复合地基的一个核心技术。
基础下是否设置褥垫层，对复合地基受力影响很大。
若不设置褥垫层，复合地基承载特性与桩基础相似，桩间土承载能力难以发挥，不能成为复合地基。
基础下设置褥垫层，桩间土载力的发挥就不单纯依赖于桩的沉降，即使桩端落在好土层上，也能保证荷载通过褥垫层作用到桩间土上，使桩土共同承担荷载。
褥垫层所用的材料、厚度与桩间土的性质密切相关褥垫层能否产生应有作用的关键,一是褥垫层厚度的确定,二是施工质量的控制。
《建筑地基处理技术规范》规定褥垫层厚度宜取150～300ｍｍ,在施工过程中,均根据复合地基的置换率及桩间土的性质进行具体设计确定,而不是简单地在150～300ｍｍ范围内随意取用某一值,否则,有可能造成浪费,或者造成褥垫层作用效果不佳。
（一）褥垫层厚度的确定(1)桩间土的性质因素:对于中、高灵敏度土,应适当加厚褥垫层,防止褥垫层施工时造成“橡皮土”;对于承载力较低的桩间土,褥垫层铺设不宜太厚,以使桩体更多地承担荷载;对于承载力较高的桩间土,褥垫层铺设应适当加厚,以让桩间土多分担荷载,减少桩的应力集中。
