人教版八年级物理(下册)第七章《欧姆定律》练习题(B卷)(含答案)
物理练习题
一、填空题（每小题4分，共28分）
1．庆新年联欢晚会前，某同学为了增加节日的欢乐气氛，准备用彩灯组成“欢度新年”几个大字．他到电子商城购买所用的器材，发现有一种灯泡的样式、发光的颜色、价格等都比较满意，这种灯泡上标有“2．2 V 0．25 A”的字样，该同学需购买_____个这样的彩灯，才能将它们全部串联后接入教室中的插座上．
2．图6—1是滑动变阻器的结构示意图，正确的使用方法是使滑动片滑动时，接入电路的阻值发生变化，_____、_____、_____、_____四种接法都是可用的．某同学连接该变阻器前，观察到变阻器的铭牌上标有“50 Ω 1 A”的字样，这表明此变阻器_____是50 Ω，_____是1 A．
图6—1
3．某同学连接的电路如图6—2所示，为了正确测出灯泡的电阻，电表甲应该是_____，电表乙应该是_____，如果电压表的读数是2．5 V，电流表的读数是0．3 A，则灯泡的电阻是_____．
图6—2
4．某同学在实验中连接的电路如图6—3所示，电源电压保持不变，为了测出小灯泡的电阻，电压表的“-”接线柱应与_____接线柱相连，电压表的_____接线柱应与_____接线柱相连（小灯泡上标有“2．5 V 0．3 A”字样）；闭合开关后，当该同学将滑片P向左移动时，灯泡的亮度变_____，电流表的示数_____，电压表的示数_____．
图6—3
5．小红同学有一个电阻器，当她在电阻器的两端加12 V的电压时，她测出通过的电流是240 mA；当她在电阻器的两端所加的电压变为18 V时，通过该电阻器的电流是_____，这时的电阻是_____；她想使通过电阻器的电流为0．36 A，所加的电压应该是_____．
6．使用电压表时，要将电压表_____连在被测电路两端．使电流从电压表的正接线柱_____，从电压表的负接线柱_____，所选用的电压表的量程要_____被测电路的电压．某同学用电压表测一段导体两端的电压时，如果发现电压表的指针向左偏转，一定是______错了；如果发现电压表的指针向右偏转到没有刻度的地方了，这是因为____________．
7．小明同学连接的电路如图6—4所示，当她闭合开关后发现电流表A1的示数为0．5 A，电压表的示数是3 V，电流表A2的示数为0．1 A，则灯泡L2两端的电压是_____、电阻是_____，通过开关处的电流是_____．
图6—4
二、选择题（每小题4分，共40分）
8．图6—5是几位同学画出的电压表连接方法的电路图，你认为正确的是
图6—5
9．小勇同学连接的电路如图6—6所示，当他将开关闭合后发现电压表V1的示数为12 V，电压表V2的示数为8 V，关于灯L1两端的电压下列说法中正确的是
图6—6
A．20 V B．12 V
C．8 V D．4 V
10．我们在用电压表测量电压时，常常先“试触”一下，这样做的目的是
A．判断电路是否接通了
B．检查电压表的指针是否灵活
C．判断被测量的电压是否超过量程
D．判断电压表的正负接线柱是否正确
11．某同学有一段导体，他为了使导体的电阻减小，下列采用的方法中正确的是
A．截短导体的长度
B．增大导体的长度
C．增大通过导体的电流
D．减小加在导体两端的电压
12．某同学连接的电路如图6—7所示，他所用的电源电压是9 V且保持不变，当他闭合开关后，发现电压表的示数为3 V，以下说法中正确的是
图6—7
A．灯泡L1两端的电压是6 V
B．灯泡L2两端的电压是3 V
C．灯泡L1两端的电压是12 V
D．灯泡L2两端的电压是6 V
13．将一段导体接在电路中，如果将加在它两端的电压增大一倍，关于导体的电阻和通过它的电流，下列说法中正确的是
A．电阻和电流都保持不变
B．电阻不变，电流增大一倍
C．电流不变，电阻增大一倍
D．电阻和电流都增大一倍
14．王新同学有两个电阻R1和R2，已知R1=3R2，他将这两个电阻串联起来接入电路中，用电压表测出R2两端的电压为6 V，则R1两端的电压为
A．2 V B．6 V
C．12 V D．18 V
15．（多选）张力同学有一个电阻，当他在电阻的两端加上6 V的电压时，他测出通过电阻的电流是0．3 A，现在他将电压增加3 V，下列说法中正确的是
A．通过电阻的电流是0．9 A
B．通过电阻的电流是0．45 A
C．导体的电阻是30 Ω
D．导体的电阻是20 Ω
16．某同学连接的电路如图6—8所示，已知他所用的电源电压为20 V，电阻R为2 kΩ，滑动变阻器的最大电阻为3 kΩ，当他将滑片P从b滑向a的过程中，关于电压表示数变化的范围，下面说法中正确的是
图6—8
A．8~20 V B．0~20 V
C．12~20 V D．8~12 V
17．某同学连接的电路如图6—9所示，当他将开关断开时，下面的说法中正确的是
图6—9
A．电压表和电流表的读数都变小
B．电压表和电流表的读数都变大
C．电压表和电流表的读数都不变
D．电压表读数变为零，电流表的读数不变
三、实验题（每小题8分，共32分）
18．请你按下面的要求设计电路，并将电路图在下面方框里画出来
（1）所给器材：开关两个、电流表和电压表各一个、两节串联的干电池、小灯泡两个、导线若干．
（2）设计要求：两个小灯泡并联；一个开关为总开关、另一个开关控制灯泡L1；电流表测量灯泡L1的电流；电压表测量灯泡L两端的电压；在电路中要标出电压表、电流表的“+”“-”接线柱．
19．某同学在实验中连接的实物如图6—10所示，请你在方框内画出相应的电路图．
图6—10
20．小良同学有一个小灯泡，上面只有“3．8 V”的字样能够看清，他想知道这个小灯泡的电阻值，他可以使用的器材如图6—11所示．
（1）请你帮他画出测量的电路图，并在图7—11中将所给器材用线连接起来．
（2）如果该同学在实验中，测得当小灯泡的电压为额定电压时，电流表的示数为0．3 A，他这个小灯泡在正常发光时的电阻是多少？
图6—11
★21．某同学连接的电路如图6—12所示，他所用的电源电压为12 V，电阻R2的阻值为40 Ω，闭合开关后，电流表的示数为0．5 A，请你帮他算出：
图6—12
（1）R1的阻值；
（2）当他将开关S断开后，电流表的示数是多少？
参考答案：
一、填空题
1．100
2．C与A，C与B，D与A，C与B，最大阻值，允许通过的最大电流
3．电压表，电流表，8．3 Ω
4．灯泡左端，3，灯泡右端，小，变小，变小
5．360 mA，50 Ω，18 V
6．并，流入，流出，大于，正负接线柱连接，电压表的量程选小了
7．3 V，30 Ω，0．6 A
二、选择题
8．A 9．D 10．C 11．A 12．D 13．B 14．D 15．BD 16．A 17．C 三、实验题
18．略
19．略
20．略
21．（1）60 Ω（2）0．3 A。

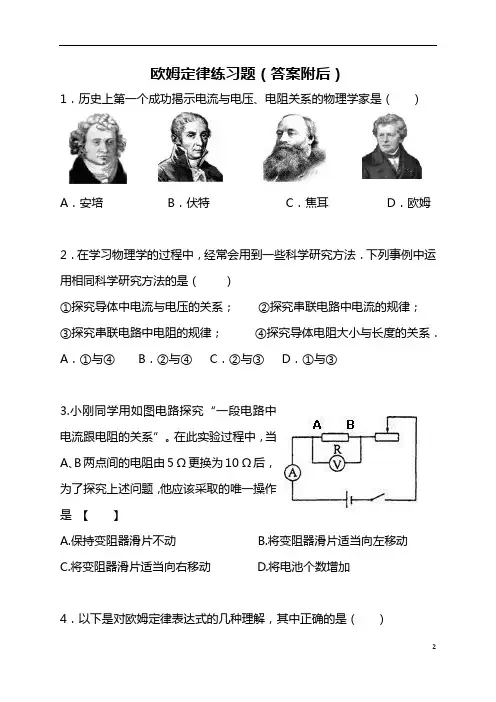

初中物理欧姆定律专题练习题(含答案)
欧姆定律练习题（答案附后）1．历史上第一个成功揭示电流与电压、电阻关系的物理学家是（）A．安培B．伏特C．焦耳D．欧姆2．在学习物理学的过程中，经常会用到一些科学研究方法．下列事例中运用相同科学研究方法的是（）①探究导体中电流与电压的关系；②探究串联电路中电流的规律；③探究串联电路中电阻的规律；④探究导体电阻大小与长度的关系．A．①与④B．②与④C．②与③D．①与③3.小刚同学用如图电路探究“一段电路中电流跟电阻的关系”。
在此实验过程中，当A、B两点间的电阻由5 Ω更换为10 Ω后，为了探究上述问题，他应该采取的唯一操作是【】A.保持变阻器滑片不动B.将变阻器滑片适当向左移动C.将变阻器滑片适当向右移动D.将电池个数增加4．以下是对欧姆定律表达式的几种理解，其中正确的是（）A．由I=UR 可得R=UI，表示在通过导体电流一定时，R跟导体两端电压成正比B．由I=UR 可得R=UI，表示在导体两端电压一定时，R跟通过导体的电流成反比C．I=UR表示在导体电阻一定时，导体两端电压跟通过导体的电流成正比D．I=UR表示在导体两端电压一定时，通过导体的电流跟导体电阻成反比5．如图所示电路图，在探究电阻上的电流跟电压的关系时，如何改变定值电阻R两端的电压，从而得到多组电压、电流值（）A．保持R′的滑片位置不动B．保持R的电压不变C．保持R不变，调节R′的滑片到不同位置D．保持电路中的电流不变6．张华同学在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理作出了如图所示的图象，根据图象，下列说法错误的是（）A．导体甲的电阻大于导体乙的电阻B．通过导体甲的电流与其两端的电压成正比C．当在导体乙的两端加上1V的电压时，通过导体乙的电流为0.1AD．将甲、乙两导体串联后接到电压为3V的电源上时，通过导体的电流为0.2A7．我国刑法规定，从2013年5月1日起，驾驶员醉酒后驾车要负刑事责任．为了打击酒驾行为，交警常用酒精浓度监测仪对驾驶人员进行酒精测试，如图甲所示是一款酒精浓度监测仪的简化电路图，其电源电压保持不变，R0为定值电阻，R为酒精气体浓度传感器（气敏电阻），R的阻值与酒精浓度的关系如图乙所示．当接通电源时，下列说法正确的是（）A．当酒精浓度减小时，R的阻值减少B．当酒精浓度增大时，电压表的示数与电流表的示数的比值变大C．当酒精浓度增大时，电压表的示数变大D．当酒精浓度增大时，电流表的示数变小8. 如图所示是电阻甲和乙的I-U图象，下列说的是法不正确．．．A．通过甲的电流与它两端的电压成正比B．当乙两端电压增大时，通过它的电流也增大，它的电阻在减小C．甲、乙串联在电路中，甲、乙两端的电压可能相同D．甲、乙并联在电路中，通过甲、乙的电流可能相同9．在“研究电流跟电压、电阻的关系”实验中，需要采用控制变量的方法，即（）A．分别保持电阻不变和保持电压不变两个步骤进行实验B．分别保持电流不变和保持电压不变两个步骤进行实验C．分别保持电阻不变和保持电流不变两个步骤进行实验D．分别保持电流不变、电阻不变、电压不变三个步骤进行实验10．在研究电流跟电压、电阻的关系实验中，当研究电流与电阻的关系时（）A．调节滑动变阻器，使电路中的电流保持不变B．调节滑动变阻器，使不同的定值电阻R两端的电压保持不变C．使电阻R两端电压成倍数变化D．每次测量时都要使电路中的电流成倍数变化二．填空题1. （1）一辆汽车的灯接在12V的电源两端，灯丝的电阻为30Ω，求通过灯丝的电流为＿ A（2）一个电熨斗的电阻是80Ω，接在220V的电压上，流过它的电流是＿A；（3）把5Ω的电阻R1跟15Ω的电阻R2和一个电流表串联起来，接在电源上，电流表的读数是0.3A，电源的电压是＿＿V；（4）某小灯泡工作时两端的电压是2.5V，用电流表测得此时的电流是300mA，此灯泡工作时的电阻是＿＿Ω；（5）一个定值电阻的阻值是10Ω，使用时流过的电流是200mA，加在这个定值电阻两端的电压是＿＿V；（6）某电路接入一只电阻为242Ω的灯泡时，其中的电流是0.91A。
初中物理---欧姆定律--中考精选试题含答案
一、填空题1．德国物理学家__欧姆__总结出导体中电流跟电压和电阻之间的定量关系，为了纪念他，人们将他的名字命名为__电阻__的单位。
2．甲、乙两电阻的电流与电压关系如图所示，由图可知，通过同一电阻的电流与它两端的电压成__正比__(选填“正比”或“反比”)，阻值R 甲__<__(选填“＞” “＝”或“＜”)R 乙。
3．如图所示，电源电压为9 V 且保持不变，R 1＝30 Ω，闭合开关后，电压表示数为3 V ，则电阻R 1两端的电压为__6__V ，电流表的示数为__0.2__A 。
4．如图所示的电路中，开关闭合后，滑动变阻器从左向右滑动的过程中，灯泡的亮度__不变__(选填“变亮”“变暗”或“不变”)，电压表的示数将__减小__(选填“增大”或“减小”)。
[解析] 由电路图分析可知，滑动变阻器的阻值全部接入电路中，无论如何移动滑片，电路中的电阻不变，电流不变，小灯泡两端的电压不变，由P ＝UI 可知灯的电功率不变，故其亮度不变。
由电压表测量的是滑片右边的电阻两端的电压，滑片P 从左向右滑动时，滑动变阻器右边的电阻阻值变小，则根据U ＝IR 可知：电压表示数变小。
二、选择题5．下列说法中，不正确的是( D )A ．相同的电压加在阻值不同的导体两端，电流一定不同B ．用不同的电阻研究电流和电压的关系，得到的结论都一样C ．同一电阻，它两端电压越大，通过它的电流也越大D ．当加在某电阻两端的电压改变时，该电阻两端的电压与电流的比值也随着改变6．从欧姆定律可导出R ＝UI，下列说法正确的是( D )A ．当电压为0时，电阻为0B ．当电流增大2倍时，电阻减小2倍C ．当电压增大2倍时，电阻增大2倍D ．不管电压或电流如何变化，电阻不变7．在“探究电流与电压关系”的实验中，分别用R 1、R 2两个电阻进行探究，并根据各自的实验数据绘制出如图所示的U －I 关系图象，从图中可以看出R 1与R 2的大小关系是( A )A ．R 1＞R 2B ．R 1＝R 2C ．R 1＜R 2D ．无法确定[解析] (1)正确从图象中读出对应的U －I 值，会利用控制变量法比较两个电阻的阻值大小。
欧姆定律练习题(含答案)经典全
可编辑修改精选全文完整版欧姆定律练习题(含答案)经典一、欧姆定律选择题1．如图所示，A是悬挂在弹簧测力计下的条形磁铁，B是螺线管。
闭合开关，待弹簧测力计示数稳定后，将滑动变阻器的滑片缓慢向右移动的过程中，下列说法正确的是（）A. 电压表示数变大，电流表示数也变大B. 电压表示数变小，电流表示数也变小C. 螺线管上端是N极，弹簧测力计示数变小D. 螺线管上端是S极，弹簧测力计示数变大【答案】C【解析】【解答】由图知道，定值电阻R0与滑动变阻器、螺线管串联，电压表测量的是R 两端的电压；当将滑动变阻器的滑片P向右滑动时，滑动变阻器R阻值变小，由串联电路电阻的特点可知，则电路中的总电阻变小，电路的电流变大，由串联电路分压特点得电压表示数变小，通电螺线管的磁性增强，由右手螺旋法则判断螺线管的上端为N极，和上面的磁极相互排斥，通电螺线管的磁性增强，排斥力变大，弹簧测力计示数变小。
故答案为：C。
【分析】（1）影响电磁铁磁性强弱的因素有：电流的大小、线圈的匝数、有无铁芯。
线圈的匝数一定，电流越大磁性越强；（2）运用安培定则（用右手握螺线管，让四指弯向螺线管中电流方向，则大拇指所指的那端就是螺线管的北极）判断通电螺线管的极性；（3）磁极间的相互作用：同名磁极相互排斥，异名磁极相互吸引。
（4）当变阻器R的滑片缓慢向右移动，滑动变阻器接入电路的电阻变小，根据欧姆定律和串联电路电压的特点可知电路电流表和电压表示数的变化.2．如图所示，若电路中电源两端的电压保持不变，闭合开关S，当滑动变阻器的滑片P从b端向a端滑动的过程中（）A. 电压表V1的示数变大，电流表A的示数变大B. 电压表V2的示数变大，电流表A的示数变小C. 电压表V1的示数变大，电流表A的示数变小D. 电压表V2的示数变大，电流表A的示数变大【答案】 A【解析】【解答】解：由图知，定值电阻R1和滑动变阻器R2串联，V1测量R1两端的电压，电压表V2测量R2两端的电压，电流表测量串联电路中的电流。

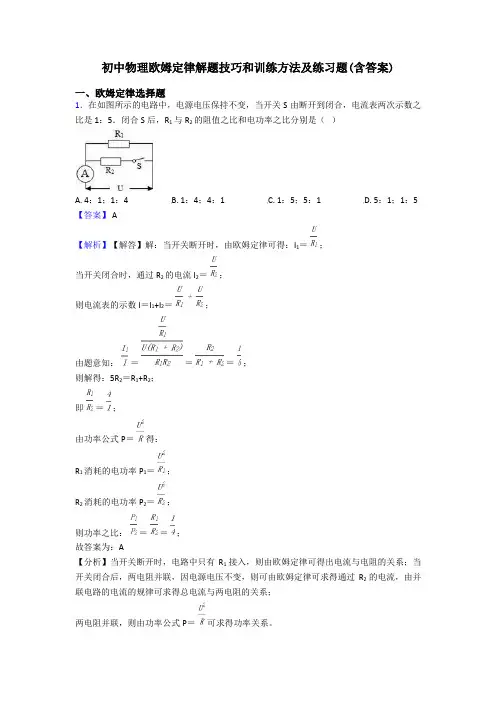

初中物理欧姆定律解题技巧和训练方法及练习题(含答案)
初中物理欧姆定律解题技巧和训练方法及练习题(含答案)一、欧姆定律选择题1．在如图所示的电路中，电源电压保持不变，当开关S由断开到闭合，电流表两次示数之比是1：5．闭合S后，R1与R2的阻值之比和电功率之比分别是（）A. 4：1；1：4B. 1：4；4：1C. 1：5；5：1D. 5：1；1：5【答案】 A【解析】【解答】解：当开关断开时，由欧姆定律可得：I1＝；当开关闭合时，通过R2的电流I2＝；则电流表的示数I＝I1+I2＝；由题意知：＝＝＝；则解得：5R2＝R1+R2；即＝；由功率公式P＝得：R1消耗的电功率P1＝；R2消耗的电功率P2＝；则功率之比：＝＝；故答案为：A【分析】当开关断开时，电路中只有R1接入，则由欧姆定律可得出电流与电阻的关系；当开关闭合后，两电阻并联，因电源电压不变，则可由欧姆定律可求得通过R2的电流，由并联电路的电流的规律可求得总电流与两电阻的关系；两电阻并联，则由功率公式P＝可求得功率关系。
2．灯泡L上标有“6V 6W”字样，测得该灯泡的电流随电压变化的关系如图甲所示．现把灯泡L接入如图乙所示的电路中，若电源电压为10V不变，电流表的量程为“0～0.6A”，电压表的量程为“0～15V”，则下列说法正确的是（）A. 灯泡L正常发光时，电压表的示数为6VB. 当电流表示数为0.4A时，电压表的示数为9VC. 灯泡L的电阻值随电压表的示数的增大而增大D. 为了保证电路安全，整个电路消耗的最大功率为10W【答案】 B【解析】【解答】解：A、灯泡正常发光时的电压U L=6V，因为串联电路中总电压等于各分电压之和，所以，灯泡L正常发光时，电压表的示数：U R=U﹣U L=10V﹣6V=4V，故A错误；B、由图象可知，当I=0.4A时，U L=1V，所以U R=U﹣U L=10V﹣1V=9V．故B正确；C、灯泡的电阻随温度的升高而增大，即灯泡两端的电压越大时，实际功率越大，温度越高，电阻越大，因电压表的示数越大时，灯泡两端的电压越小，所以，灯泡的电阻随两端的电压增大而减小．故C错误；D、由图象可知，当灯泡正常发光（U L=6V）时，电路中的电流为1A＞0.6A，所以电路中的最大电流为I=0.6A，电路消耗的最大电功率P max=UI max=10V×0.6A=6W．故D错误．故选B．【分析】由电路图可知，灯泡L与滑动变阻器R串联，电压表测R两端的电压，电流表测电路中的电流；（1）灯泡正常发光时的电压和额定电压相等，根据欧姆定律求出电压表的示数；（2）根据图象读出当电流表示数为0.4A时，灯泡两端的电压，根据电阻的串联特点求出电压表的示数；（3）灯泡两端的电压越大时，实际功率越大，温度越高，电阻的越大，根据串联电路的电压特点可知电压表示数增大时灯泡两端的电压变化，进一步得出灯泡电阻与电压表示数之间的关系；（4）根据图象可知灯泡正常工作时的额定电流，并与电流表的量程相比较得出电路的最大电流，即可判断灯泡是否能正常工作；根据P=UI求出电路消耗的最大电功率．3．小华设计了一种输液提示器，能在护士站观察到药液量的变化。

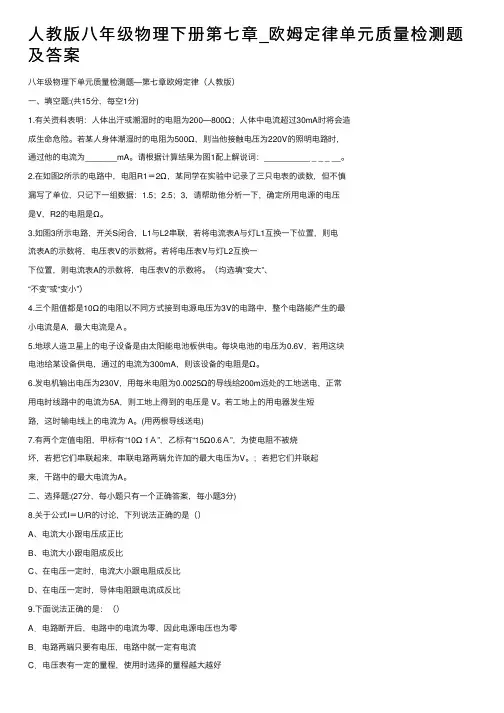

人教版八年级物理下册第七章_欧姆定律单元质量检测题及答案
⼈教版⼋年级物理下册第七章_欧姆定律单元质量检测题及答案⼋年级物理下单元质量检测题—第七章欧姆定律（⼈教版）⼀、填空题:(共15分，每空1分)1.有关资料表明：⼈体出汗或潮湿时的电阻为200—800Ω；⼈体中电流超过30mA时将会造成⽣命危险。
若某⼈⾝体潮湿时的电阻为500Ω，则当他接触电压为220V的照明电路时，通过他的电流为_______mA。
请根据计算结果为图1配上解说词：__________ _ _ _ __。
2.在如图2所⽰的电路中，电阻R1＝2Ω，某同学在实验中记录了三只电表的读数，但不慎漏写了单位，只记下⼀组数据：1.5；2.5；3，请帮助他分析⼀下，确定所⽤电源的电压是V，R2的电阻是Ω。
3.如图3所⽰电路，开关S闭合，L1与L2串联，若将电流表A与灯L1互换⼀下位置，则电流表A的⽰数将，电压表V的⽰数将。
若将电压表V与灯L2互换⼀下位置，则电流表A的⽰数将，电压表V的⽰数将。
（均选填“变⼤”、“不变”或“变⼩”）4.三个阻值都是10Ω的电阻以不同⽅式接到电源电压为3V的电路中，整个电路能产⽣的最⼩电流是A，最⼤电流是Ａ。
5.地球⼈造卫星上的电⼦设备是由太阳能电池板供电。
每块电池的电压为0.6V，若⽤这块电池给某设备供电，通过的电流为300mA，则该设备的电阻是Ω。
6.发电机输出电压为230V，⽤每⽶电阻为0.0025Ω的导线给200m远处的⼯地送电，正常⽤电时线路中的电流为5A，则⼯地上得到的电压是 V。
若⼯地上的⽤电器发⽣短路，这时输电线上的电流为 A。
(⽤两根导线送电)7.有两个定值电阻，甲标有“10Ω 1Ａ”，⼄标有“15Ω0.6Ａ”，为使电阻不被烧坏，若把它们串联起来，串联电路两端允许加的最⼤电压为V。
；若把它们并联起来，⼲路中的最⼤电流为A。
⼆、选择题:(27分，每⼩题只有⼀个正确答案，每⼩题3分)8.关于公式I＝U/R的讨论，下列说法正确的是（）A、电流⼤⼩跟电压成正⽐B、电流⼤⼩跟电阻成反⽐C、在电压⼀定时，电流⼤⼩跟电阻成反⽐D、在电压⼀定时，导体电阻跟电流成反⽐9.下⾯说法正确的是：（）A．电路断开后，电路中的电流为零，因此电源电压也为零B．电路两端只要有电压，电路中就⼀定有电流C．电压表有⼀定的量程，使⽤时选择的量程越⼤越好D．在并联电路中，不论灯泡是⼤是⼩，每个灯泡两端的电压都相等。

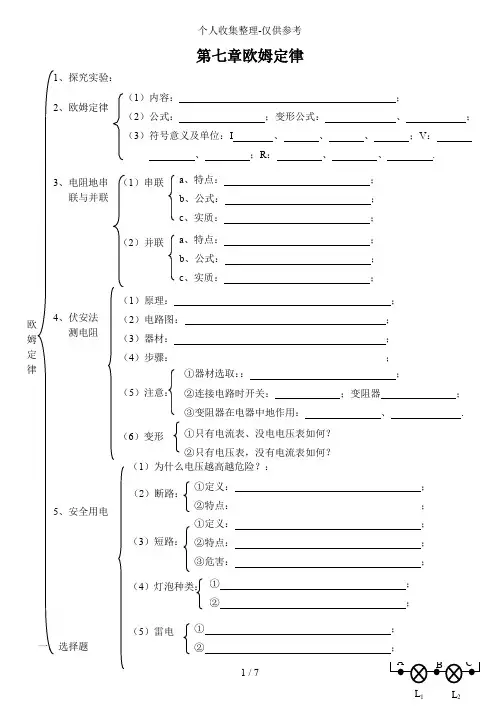

人教版八年级下册物理第7章欧姆定律练习资料附标准答案
