铝铝药芯焊丝(SKA-TB200)和铜铝药芯焊丝(SU-TC150)焊接方法及注意事项
一)铜铝药芯焊丝SU-TC150
我公司生产的铜铝药芯焊丝SU-TC150是无缝的焊接材料, 内含助焊剂,省略了涂抹助焊剂(FLUX)的过程, 减少了作业时间,显著提高了生产效率. 在焊接时不会有助焊剂(FLUX)泄漏问题, 因而保证了焊接材料的稳定性及助焊剂(FLUX)泄漏问题, 所以产品不良率降到最低.
A)因为助焊剂(FLUX)不会泄漏, 所以可以保持清洁的作业环境.
B)因为采用了新的技术工艺,所以助焊剂(FLUX)可以达到最佳工作状态, 因此焊接所需金属粉末的流动性及焊接效果相比其他公司的同类产品效果更佳.
C)铜铝焊丝熔点温度在(420度~480度)之间的情况下就可以焊接,适用于铝系同种/异种金属焊接.例如:(铝+铝),(铝+铜),(铝+铁),(铝+不锈钢)等.
D) 由于SU-TC150铜铝药芯焊丝产品使用了非腐蚀性助焊剂(FLUX), 因此可以省略焊接前后的清洗工作,焊接时不会产生硫酸. 硝酸等不符合CI环境污染的物质.
E)焊接产品形态多样化, 可以根据客户的需求生产各种形态的焊接材料, 并在复杂的工作条件下使用.
有关铜+铝的焊接方法及注意事项如下:
1)铜+铝焊接时温度的控制和掌握很重要。
由于铝的熔点温度在（640~660度）之间，铜的熔点温度在1080度左右，而我们的铜铝焊丝SU-TC150已经含有非腐蚀性助焊剂(FLUX),而且焊接前后不用酸洗,熔点在（420~480度）之间，焊接时先直接对铜管加热，加热后的铜管会导热给铝管，然后再给铜铝结合部(铜管插入铝管的部位或铝管插入铜管的部位)前后左右加热，时间不宜过长，当看到铜管的表面发现颜色流动变化时(物理现象)，把铜铝焊丝放入结合部，铜铝焊丝会迅速流动并填满缝隙(铜铝焊丝的加入量自己掌握)，这个时候先撤焊丝然后用焊枪再把铜铝结合部(铜管插入铝管或铝管插入铜管的部位)前后左右稍微加热即可，这样焊料可以更充分填满铜铝结合部。
2)铜管或铝管的杯口扩管深度为7mm~10mm，如果是铝管插入铜管内，铜管和铝管的间隙为：
0.1~0.3mm。
如果是铜管插入铝管内，铝管和铜管的间隙为：0.1~0.2mm。
因为铜铝的热膨胀系数不同。
3）焊枪要尽量选用煤气焊枪(温度较低)，用煤气或丙烷和氧气混合枪，但是操作时要尽量把氧气内焰调小，使火焰呈现蓝色,用蓝色的外焰对焊接部位加热。
使用乙炔氧气焊枪宜可，但是要注意温度控制，氧气加入量要调小。
4）在给焊接部位加热时，尽量在焊接部位的前后左右进行均匀加热，否则在一个部位加热时间过长容易造成铝管氧化，另外铝管因熔点较低也很容易被烧穿而产生废品。
5）焊接完成后，自然冷却，最好在焊接部位加热缩管，这样可以保护焊接部位不易氧化及延长使用寿命。
二)铝铝药芯焊丝SKA-TB200
A)我公司SKA系列的产品是利用粉末冶金学把非腐蚀性助焊剂(FLUX)和焊接所需的金属粉末混合在一起的产品,有着与其他公司产品不同的特性:可以缩短工作流程,减少有害瓦斯,减少不良率,另外，使用SKA-TB200铝铝药芯焊丝在焊接前后都不用酸洗，产品使用了非腐蚀性助焊剂(FLUX), 因此可以省略焊接前后的清洗工作,焊接时不会产生硫酸. 硝酸等不符合CI环境污染的物质.，从而提高生产效率以及大量使用在自动生产线上,目前已被国内外各大空调企业和研究院使用.
B)铝铝药芯焊丝SKA-TB200的熔点温度在（545度~598度）之间,只适用于铝和铝之间的焊接.
:铝+铝焊接方法及注意事项
1) 由于铝的熔点在640度左右,我公司铝铝焊丝SKA-TB200的熔点在（545度~598度）之间,焊接时直接对焊接部位进行加热同时也将焊丝放入,当达到焊丝所需的熔点温度时,焊丝将熔化且迅速流入焊接部位,
*如是弯头带焊环,由于全铝弯头壁厚一般都在0.7mm~1mm,比直管0.5mm~0.7mm较厚，可直接对焊环加热即可。
2)铝管的扩口深度为5mm~7mm,间隙为0.1~0.2mm.
3)焊接时应注意事项和铜铝焊接一样.可参考铜铝焊接3),4)。
铝铝药芯焊丝(SKA-TB200)和铜铝药芯焊丝(SU-TC150)焊接方法及注意事项
一)铜铝药芯焊丝SU-TC150我公司生产的铜铝药芯焊丝SU-TC150是无缝的焊接材料, 内含助焊剂,省略了涂抹助焊剂(FLUX)的过程, 减少了作业时间,显著提高了生产效率. 在焊接时不会有助焊剂(FLUX)泄漏问题, 因而保证了焊接材料的稳定性及助焊剂(FLUX)泄漏问题, 所以产品不良率降到最低.A)因为助焊剂(FLUX)不会泄漏, 所以可以保持清洁的作业环境.B)因为采用了新的技术工艺,所以助焊剂(FLUX)可以达到最佳工作状态, 因此焊接所需金属粉末的流动性及焊接效果相比其他公司的同类产品效果更佳.C)铜铝焊丝熔点温度在(420度~480度)之间的情况下就可以焊接,适用于铝系同种/异种金属焊接.例如:(铝+铝),(铝+铜),(铝+铁),(铝+不锈钢)等.D) 由于SU-TC150铜铝药芯焊丝产品使用了非腐蚀性助焊剂(FLUX), 因此可以省略焊接前后的清洗工作,焊接时不会产生硫酸. 硝酸等不符合CI环境污染的物质.E)焊接产品形态多样化, 可以根据客户的需求生产各种形态的焊接材料, 并在复杂的工作条件下使用.有关铜+铝的焊接方法及注意事项如下:1)铜+铝焊接时温度的控制和掌握很重要。
由于铝的熔点温度在（640~660度）之间，铜的熔点温度在1080度左右，而我们的铜铝焊丝SU-TC150已经含有非腐蚀性助焊剂(FLUX),而且焊接前后不用酸洗,熔点在（420~480度）之间，焊接时先直接对铜管加热，加热后的铜管会导热给铝管，然后再给铜铝结合部(铜管插入铝管的部位或铝管插入铜管的部位)前后左右加热，时间不宜过长，当看到铜管的表面发现颜色流动变化时(物理现象)，把铜铝焊丝放入结合部，铜铝焊丝会迅速流动并填满缝隙(铜铝焊丝的加入量自己掌握)，这个时候先撤焊丝然后用焊枪再把铜铝结合部(铜管插入铝管或铝管插入铜管的部位)前后左右稍微加热即可，这样焊料可以更充分填满铜铝结合部。
2)铜管或铝管的杯口扩管深度为7mm~10mm，如果是铝管插入铜管内，铜管和铝管的间隙为：0.1~0.3mm。
铜铝管的焊接方法
铜铝管的焊接方法铜铝管的焊接方法铜铝接头部位如何焊接？常用的几种焊接方法如下所示，各有优缺点供维修人员参考。
1、铜铝直接套焊法。
先将铝管扩胀，用砂纸打光铜管后在表面涂上铝助焊剂，将铜管插入已扩胀的铝管内并转动几下，然后用气焊枪加热(重点加热铜管侧)使铜铝熔焊在一起。
此法曾试验过五台，仅有一台焊接成功。
2、铝镀铜、锡焊法。
将铝管扩胀后用砂纸打光，浸入硫酸铜溶液内，特铝管镀上铜后再采用锡焊。
此法镀层易剥离脱落，焊接不牢。
3、铜铝接头胶粘补法。
铜铝接头处不折断，用砂纸打光后涂上双份胶(SA101、SA102、SA103、SA104金属万能胶等)，待胶干燥凝固后即可使用。
因此法简单、经济，故被广泛采用。
但使用少则几个月，多则一两年仍会旧病复发(内漏)。
仔细检查发现，系胶粘处发生化学反映生成绿锈，使胶与铜管脱离而泄。
4、铜管上锡后再胶粘法。
为防止铜绿产生，可将接头(不要折断)铜管去锈打光涂上助焊剂后上一层锡(锡面积要大于胶粘面积)可防止生绿锈而不泄。
5、采用专用铜铝接头修复。
在大中城市的'制冷元件商行审有铜铝接头件供应，其直径8毫米，长18厘米(其中铝管部分长10厘米，铜管长8厘米)。
使用方法是将原漏气的按头割去，经胀管、去氧化膜后，铜管与铜管焊接，铝管与铝管焊接。
铜管与铜管焊接可采用磷铜焊条，气焊焊牢。
铝管焊接技术目前尚未普及，本人经反复实践掌握了这项技术。
下述方法，供维修人员参考。
该件铝管内有长约2厘米妁铁管，是防止铝焊时塌陷堵死而设的，故不要丢掉。
具体焊接方法：先将焊接部位及焊条(无焊条可用6平方毫米铝芯橡皮电线去皮后代用)用细砂纸打光，去掉氧化膜，将铝助焊剂用蒸馏水调成稀糊状均匀涂在被焊部位及焊条上，放置五、六分钟后备用。
气焊宜采用中性火焰,待被焊部位加热到将要熔化时，迅速加铝焊条一起熔化，焊接时熔化即可。
要焊好一点后迅速移开焊炬，稍一降温再焊第二点。
这样一个焊点接着一个焊点。
使焊迹呈鱼鳞状。
药芯焊丝操作方法
药芯焊丝操作方法
药芯焊丝是一种常用的焊接材料，常用于电焊和气焊。
下面是药芯焊丝的常见操作方法。
1. 准备工作：选择适合的药芯焊丝，根据所需焊接材料的种类、厚度和焊接位置来选择。
同时检查焊接设备是否正常，并准备好所需的焊接辅助工具和防护用品。
2. 表面准备：对需要焊接的材料进行清洁处理，确保表面光洁、无油污和杂质等。
可以使用刷子、砂纸或溶解剂等方法进行处理。
3. 调整焊接设备：根据需要焊接的材料和工艺要求，合理调整焊接设备的电流、电压和焊接速度等参数。
确保焊接设备工作正常并达到最佳状态。
4. 药芯焊丝的装配：将药芯焊丝插入焊丝机或焊枪中，确保其正确安装和固定。
同时确保焊接电源和焊接机头之间的连接良好。
5. 开始焊接：将焊丝对准焊接位置，开始维持焊丝与工件的接触。
根据需要进行焊接深度和速度的控制，并保持稳定的焊接速度。
6. 善用焊接辅助工具：根据实际需要，可以使用焊接辅助工具如焊接夹具、焊接支架等来辅助焊接，提高焊接质量和效率。
7. 保护个人安全：在进行焊接操作时，要注意佩戴适当的焊接手套、护目镜、面具等防护用品，以保护自己的安全。
8. 焊接完成后的处理：焊接完成后，及时清理焊接产生的渣滓和残留物，并进行所需的喷漆、抛光等后续处理，以保证焊接部位的美观和质量。
以上是药芯焊丝的操作方法的简要介绍，实际的操作还需根据具体情况进行调整和操作。
在使用药芯焊丝时，应遵循相关的操作规程和安全注意事项，以确保焊接质量和个人安全。
铝焊技术焊接手法技巧
铝焊技术焊接手法技巧铝焊技术在现代工业生产和制造中扮演着重要的角色。
铝合金的轻量、高强度以及良好的导热性使其成为许多行业的首选材料。
然而，由于铝的低熔点和氧化性，铝的焊接相对复杂。
下面将介绍一些铝焊的手法技巧，帮助焊工们更好地掌握铝焊技术。
一、准备工作在进行铝焊之前，必须进行充分的准备工作，确保焊接的质量和稳定性。
首先，焊工应确保焊接设备的正常运行，包括电源、焊枪以及焊接电流的选定。
其次，焊接区域必须清洁干净，无污垢和氧化物。
可以使用刷子、砂纸或化学清洁剂进行清洁和除氧处理。
二、选择合适的焊接方法铝焊有多种方法可供选择，常见的有氩弧焊和MIG/MAG焊。
氩弧焊是一种常用的焊接方法，它使用氩气作为保护气体，以防止焊缝在高温下与空气中的氧发生反应。
MIG/MAG焊则是一种自动化焊接方法，焊工只需将焊枪对准焊缝，通过电流和喷嘴喷射惰性气体进行焊接。
三、选择合适的电流和电压为了实现稳定的焊接质量，选择合适的电流和电压非常重要。
电流过大可能导致材料熔化过多，而电流过小则可能导致焊缝质量不达标。
一般来说，对于2mm以下的铝合金，电流应选择较小的范围，以避免过热；对于2mm以上的铝合金，可以使用较大的电流和电压。
四、合理控制焊接速度焊接速度的控制对于铝焊的质量非常重要。
过快的焊接速度会导致焊接材料没有时间完全熔化，产生不完整的焊缝。
而焊接速度过慢，则容易导致焊缝过热，产生焊缝变形和气孔等问题。
因此，焊工应根据焊接材料的厚度和性质合理控制焊接速度，以保证焊接质量。
五、焊接过程中的注意事项在焊接过程中，焊工需要特别注意以下几点。
首先，焊工应保持焊枪与焊接区域的垂直角度，以防止焊缝的过深或过浅。
其次，焊枪与焊缝的距离应保持适当，一般为5-10mm，以免产生氧化物和飞溅。
最后，在焊接过程中，焊工应保持稳定的手部姿势，提高焊接的精准度和稳定性。
六、焊后处理焊接完成后，焊缝需要进行相应的处理以提高焊接质量和外观。
首先，焊接区域要进行冷却，可使用风扇或水冷等方法。

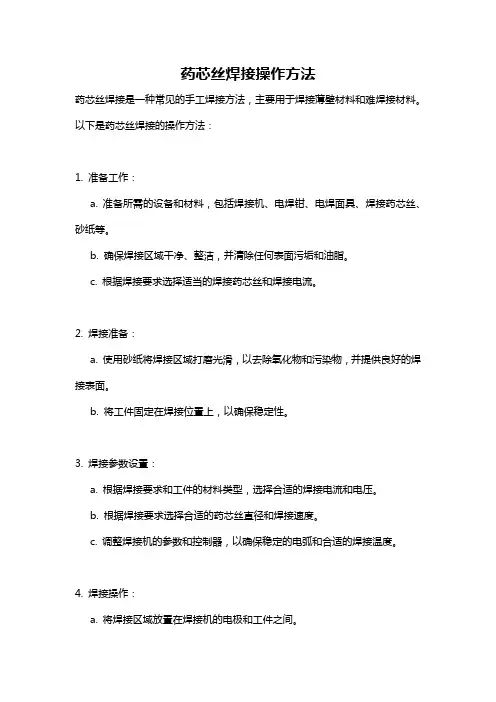

药芯丝焊接操作方法
药芯丝焊接操作方法药芯丝焊接是一种常见的手工焊接方法，主要用于焊接薄壁材料和难焊接材料。
以下是药芯丝焊接的操作方法：1. 准备工作：a. 准备所需的设备和材料，包括焊接机、电焊钳、电焊面具、焊接药芯丝、砂纸等。
b. 确保焊接区域干净、整洁，并清除任何表面污垢和油脂。
c. 根据焊接要求选择适当的焊接药芯丝和焊接电流。
2. 焊接准备：a. 使用砂纸将焊接区域打磨光滑，以去除氧化物和污染物，并提供良好的焊接表面。
b. 将工件固定在焊接位置上，以确保稳定性。
3. 焊接参数设置：a. 根据焊接要求和工件的材料类型，选择合适的焊接电流和电压。
b. 根据焊接要求选择合适的药芯丝直径和焊接速度。
c. 调整焊接机的参数和控制器，以确保稳定的电弧和合适的焊接温度。
4. 焊接操作：a. 将焊接区域放置在焊接机的电极和工件之间。
b. 开始电弧，将焊接药芯丝的一端插入电弧，并保持合适的角度和位置。
c. 缓慢移动焊接药芯丝，使其接触焊接区域，并在焊接过程中保持合适的焊接速度。
5. 焊接控制：a. 观察焊接过程中的熔化和流动条件，根据需要调整焊接速度和角度，以确保焊接质量。
b. 控制焊接电弧的稳定性和大小，避免电弧过长和过短，以免产生焊接缺陷。
c. 在焊接结束后，保持焊接电极和工件之间的合适间距，以消除焊接药芯丝的电弧并冷却焊缝。
6. 焊接后处理：a. 等待焊缝冷却后，用手持砂纸或砂轮将焊接区域打磨平整，以去除任何焊接药芯丝残留和不规则表面。
b. 检查焊接质量，如焊缝的密实性、焊接缺陷、内部裂纹等，并进行必要的修复和整理。
总结：药芯丝焊接是一种方便、高效且广泛应用的手工焊接方法。
在进行药芯丝焊接时，需要进行合适的焊接准备、参数设置和操作控制，并进行焊后处理和检查。
通过正确使用该方法，可以实现高质量的焊接结果，并提高焊接效率和工作效果。
铜铝焊接方法
铜铝焊接方法铜和铝是两种常见的金属材料，它们在工业生产和日常生活中都有广泛的应用。
然而，由于铜和铝的化学性质不同，它们之间的焊接并不容易。
本文将介绍几种铜铝焊接方法，帮助读者更好地理解铜铝焊接的原理和技术。
1. 焊锡焊接法焊锡焊接法是一种常见的铜铝焊接方法。
它的原理是利用焊锡的低熔点和良好的润湿性，将铜和铝材料焊接在一起。
具体操作步骤如下：（1）清洁铜和铝材料表面，去除油污和氧化物。
（2）在铜和铝材料的接触面上涂上焊剂。
（3）将焊锡丝放在铜和铝材料的接触面上。
（4）用焊枪或火焰枪加热焊接区域，使焊锡熔化并润湿铜和铝材料。
（5）冷却后，清洁焊接区域，去除焊剂和残留的焊锡。
焊锡焊接法的优点是操作简单，成本低，适用于小型铜铝焊接。
但是，焊接强度较低，不适用于高强度要求的焊接。
2. 气体保护焊接法气体保护焊接法是一种高强度的铜铝焊接方法。
它的原理是利用惰性气体（如氩气）保护焊接区域，防止氧化和污染，从而获得高质量的焊缝。
具体操作步骤如下：（1）清洁铜和铝材料表面，去除油污和氧化物。
（2）在铜和铝材料的接触面上涂上焊剂。
（3）将铜和铝材料固定在焊接夹具上。
（4）用氩气保护焊接区域，同时用TIG焊接枪加热焊接区域，使铜和铝材料熔化并融合在一起。
（5）冷却后，清洁焊接区域，去除焊剂和残留的焊接材料。
气体保护焊接法的优点是焊接强度高，焊缝质量好，适用于高强度要求的焊接。
但是，操作复杂，成本较高，需要专业的焊接技术和设备。
3. 摩擦焊接法摩擦焊接法是一种新型的铜铝焊接方法。
它的原理是利用摩擦热和压力，将铜和铝材料摩擦加热至熔点以上，然后迅速压合在一起，形成焊缝。
具体操作步骤如下：（1）清洁铜和铝材料表面，去除油污和氧化物。
（2）将铜和铝材料固定在摩擦焊接机上。
（3）启动摩擦焊接机，使铜和铝材料在高速旋转的摩擦头下摩擦加热。
（4）当铜和铝材料达到熔点以上时，停止旋转，迅速压合在一起，形成焊缝。
（5）冷却后，清洁焊接区域，去除残留的焊接材料。
铜铝焊条的焊接方法
铜铝焊条的焊接方法
铜铝焊条是一种用于焊接铜和铝材料的焊接材料。
在进行铜铝焊条的焊接时，需要注意以下几个方面的方法和步骤：
1. 准备工作，首先需要对要焊接的铜和铝材料进行清洁处理，确保表面没有油污、氧化物或其他杂质。
然后选择适合的焊接设备和工具，包括焊接机、焊接夹具、电焊头等。
2. 焊接方法，铜铝焊条的焊接方法通常采用气焊或电弧焊。
在气焊中，使用氧-乙炔火焰进行加热，将焊条加热至熔化状态，然后在铜铝接头处进行焊接。
在电弧焊中，通过电流产生的电弧加热焊条和工件，使其熔化并形成焊缝。
3. 焊接技巧，在进行铜铝焊条的焊接时，需要掌握一定的焊接技巧。
首先要控制好焊接的温度和速度，避免过热或过快导致焊接质量不佳。
其次要注意焊接时的保护气氛，避免氧化反应影响焊接质量。
另外，还需要注意焊接时的焊条选用和焊接位置，选择合适的焊接角度和方向，以确保焊接质量和牢固度。
4. 焊后处理，焊接完成后，需要对焊接部位进行后处理，包括
去除焊渣、清洁焊接表面，并进行必要的检测和检验，确保焊接质
量符合要求。
总之，铜铝焊条的焊接方法需要注意准备工作、选择合适的焊
接方法、掌握焊接技巧和进行焊后处理，以确保焊接质量和稳定性。
希望这些信息能对你有所帮助。
铝丝焊接方法与技巧
铝丝焊接方法与技巧
铝丝焊接是一种常见的金属连接方法，通常用于焊接铝及铝合金材料。
以下是一些铝丝焊接的方法与技巧：
1. 选择合适的焊接设备：铝丝焊接通常使用惰性气体保护电弧焊（MIG）或钨极惰性气体保护电弧焊 （TIG）设备。
这些设备可以提供惰性气体保护，防止铝在焊接过程中氧化。
2. 准备工作：确保焊接表面干净，没有油脂、氧化物或其他污染物。
可以使用砂纸或钢丝刷清洁焊接表面。
3. 选择合适的铝丝：选择与被焊接材料相匹配的铝丝。
通常使用纯铝丝或铝合金丝，根据被焊接材料的合金成分选择合适的丝材。
4. 设置适当的焊接参数：根据铝丝的直径和被焊接材料的厚度，设置适当的焊接电流、电压和焊接速度。
这些参数将影响焊接的质量和强度。
5. 控制焊接热量：铝的导热性较高，因此在焊接过程中需要控制热量输入，以避免过热导致变形或裂缝。
使用适当的焊接技巧，如短弧焊接和间歇性焊接，来控制热量。
6. 保持适当的焊接角度：将焊丝与焊接表面保持适当的角度，通常为 10 至 15 度。
这有助于控制熔池的大小和形状。
7. 均匀焊接：保持稳定的焊接速度，使焊接均匀且连续。
避免停顿或焊接速度过快，以免产生缺陷。
8. 检查焊接质量：焊接完成后，检查焊接接头的质量。
检查是否有裂缝、气孔或未熔合等缺陷。
如有必要，进行修补或重新焊接。
铝丝焊接需要一定的技巧和经验，通过实践和练习可以提高焊接质量。
在进行铝丝焊接时，务必遵循安全操作规程，并根据具体情况选择适当的焊接方法和设备。
铜铝闪光焊接方法
铜铝闪光焊接方法我折腾了好久铜铝闪光焊接方法，总算找到点门道。
一开始我真的是瞎搞，就知道大概是要把铜和铝连接起来，以为很简单呢。
我先就把铜和铝放一块儿，然后用普通的焊接工具去弄，结果根本不行。
我这才意识到铜铝焊接可不是那么容易的事儿，这两者之间的性质差不少呢。
后来听人说，得先把铜和铝的表面处理干净。
我就跟洗东西似的，把铜和铝的焊接部分用砂纸使劲儿磨啊磨，就想把手洗得干干净净那样，一点脏东西都不能留。
然后我又试着用那种专门的助焊剂，小心翼翼地涂上去，就像给它们抹面霜一样，期望能起点作用。
我又按照之前焊别的东西的经验，调整焊接的温度和时间。
这温度啊，我试了好多种。
就好比烤蛋糕，火大了就糊了，火小了又烤不熟。
焊接这块儿也是，温度太高，铜铝表面就不平整，好像起了褶皱的蛋糕皮；温度太低呢，又黏合不起来。
刚开始我总也把握不好这个度，失败了好多次。
还有那个闪光焊接，我一直没太闹明白这个闪光的度怎么把握。
一闪起来，我心里就没底，不知道什么时候算是达到最佳状态。
每次都是似是而非的，效果肯定不好。
经过这么多失败啊，我想可能我设备也得选对。
就特地找了那种比较适合铜铝焊接的焊机，换了设备之后，再加上前面把表面清理好、助焊剂涂好，在调整温度和时间的时候也更仔细了，观察闪光的状态，眼睛都不敢眨。
当我看到闪光到某一种稳定状态的时候，好像突然就悟了。
就这么成功地把铜铝给焊接在一起了。
不过我也不敢说我这方法就一定适合所有情况。
像有的铜铝，材质有些特殊的话，可能还得重新去调整这些步骤。
像是一些特别薄的铜片和铝片焊接，在调整温度和时间的时候得更谨慎，因为它们升温降温和厚的金属不太一样。
要是你们也想试这个铜铝闪光焊接的话，一定要先在小的料子上多试几次，等有把握了再去弄大的物件，要不然就像我前面那样浪费好多材料。
还有这个处理表面环节，一定得仔细仔细再仔细，一丁点杂质都可能让焊接不成功。
这就是我在铜铝闪光焊接上的一些小经验了。
药芯焊丝焊接指导书
0.35%
0.03 0.05 15
0.45
1.2 船用碳钢和低合金钢的分类
船用碳钢
A 普通碳素结构钢：含硫、磷杂质较多，大量用于一般金属结构件和不太重要的机械零 件号。其牌号是按屈服强度等级来分的。普通碳素结构钢的牌号有： Q195、Q215、Q235、Q255、Q275 等。
B 优质碳素结构钢：含硫、磷和非金属杂质少，组织结构均匀。牌号按照钢中含碳量高 低来分，常用牌号 08、10、15、20、25、30、35、40、45、50 等。
1.1 记录母材牌号，根据母材化学成分计算钢材的碳当量（CE）
钢中碳当量越大，焊接性越差。 CE＜0.25%时，钢的焊接性优良，焊接时不必预热。 CE=0.25%-0.4%时，钢的焊接性良好，焊接时一般不预热。 CE=0.4%-0.6%时，钢的淬硬倾向逐渐明显，焊接性尚可，需要采取适当预热、控制热输入。 CE＞0.6%时，钢的淬硬倾向强，焊接性差，需要较高的预热温度和严格的工艺措施。
可据此判定 Q390C-Z15 钢的淬硬倾向逐渐明显，焊接性尚可，需要采取适当预热、控制热输入。
对全部高中资料试卷电气设备，在安装过程中以及安装结束后进行高中资料试卷调整试验；通电检查所有设备高中资料电试力卷保相护互装作置用调与试相技互术关，系电，力根保通据护过生高管产中线工资敷艺料设高试技中卷术资配0料不置试仅技卷可术要以是求解指，决机对吊组电顶在气层进设配行备置继进不电行规保空范护载高高与中中带资资负料料荷试试下卷卷高问总中题体资，配料而置试且时卷可，调保需控障要试各在验类最；管大对路限设习度备题内进到来行位确调。保整在机使管组其路高在敷中正设资常过料工程试况中卷下，安与要全过加，度强并工看且作护尽下关可都于能可管地以路缩正高小常中故工资障作料高；试中对卷资于连料继接试电管卷保口破护处坏进理范行高围整中，核资或对料者定试对值卷某，弯些审扁异核度常与固高校定中对盒资图位料纸置试，.卷保编工护写况层复进防杂行腐设自跨备动接与处地装理线置，弯高尤曲中其半资要径料避标试免高卷错等调误，试高要方中求案资技，料术编试交写5、卷底重电保。要气护管设设装线备备置敷4高、调动设中电试作技资气高，术料课中并中3试、件资且包卷管中料拒含试路调试绝线验敷试卷动槽方设技作、案技术，管以术来架及避等系免多统不项启必方动要式方高，案中为；资解对料决整试高套卷中启突语动然文过停电程机气中。课高因件中此中资，管料电壁试力薄卷高、电中接气资口设料不备试严进卷等行保问调护题试装，工置合作调理并试利且技用进术管行，线过要敷关求设运电技行力术高保。中护线资装缆料置敷试做设卷到原技准则术确：指灵在导活分。。线对对盒于于处调差，试动当过保不程护同中装电高置压中高回资中路料资交试料叉卷试时技卷，术调应问试采题技用，术金作是属为指隔调发板试电进人机行员一隔，变开需压处要器理在组；事在同前发一掌生线握内槽图部内纸故，资障强料时电、，回设需路备要须制进同造行时厂外切家部断出电习具源题高高电中中源资资，料料线试试缆卷卷敷试切设验除完报从毕告而，与采要相用进关高行技中检术资查资料和料试检，卷测并主处且要理了保。解护现装场置设。备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况，然后根据规范与规程规定，制定设备调试高中资料试卷方案。
